1 Subdirección de Programación

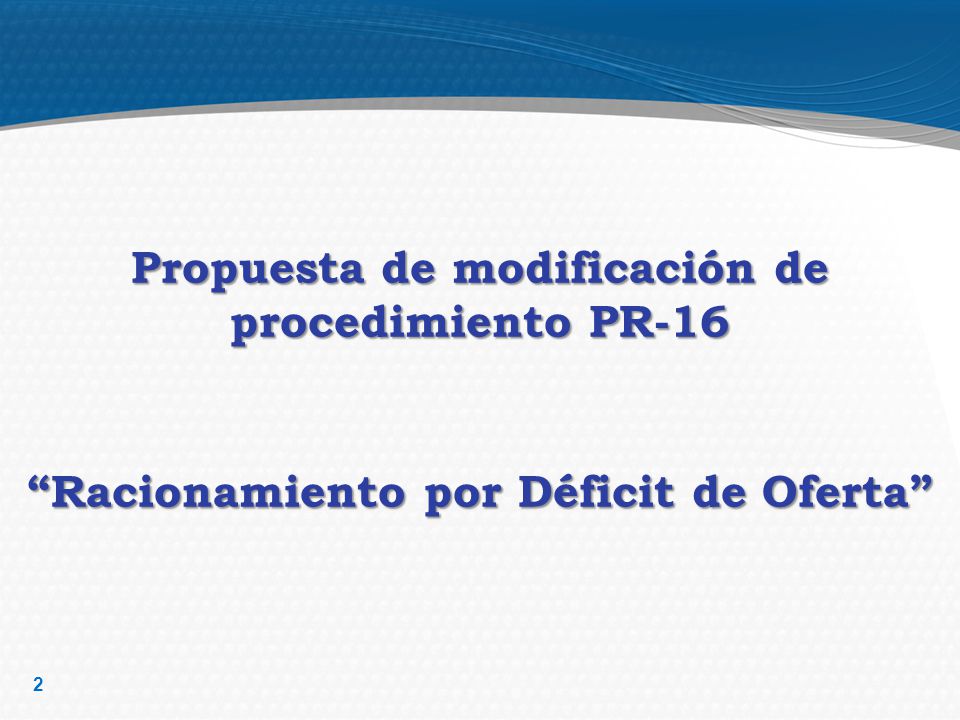

2 2 Propuesta de modificación de procedimiento PR-16 “Racionamiento por Déficit de Oferta”

3 3 Propuesta de modificación de procedimiento PR-16 1.Detallar el mecanismo de permuta de carga entre Usuarios Libres. 2.Incluir la directiva del 1/3/2012 referida a: -Cargas variables que afecten la operación del SEIN. -Reducción voluntaria de carga durante Racionamiento. 3.Incluir metodología para cortes por tensión 4.Incluir metodología para cortes en sistemas mallados Motivación

4 4 Propuesta de modificación de procedimiento PR-16 Como alternativa al cumplimiento del PRMSE los Usuarios Libres o Distribuidores podrán hacer uso del Servicio Voluntario de Restricción Manual de Suministro Eléctrico (SVRMSE) o de la Permuta de la Restricción de Suministro Eléctrico (PRSE), para lo cual deberán proceder de acuerdo a lo dispuesto en el Procedimiento Técnico Nº XX “Servicio Voluntario de Restricción Manual de Suministro Eléctrico”. 7.16 1.- Permuta de Carga entre Usuarios Libres

5 5 Propuesta de modificación de procedimiento PR-16 Si un Usuario Libre comunica que reducirá voluntariamente su carga, dicha reducción será considerada como parte de la magnitud de la RMSE que le hubiera correspondido en el PRMSE. Si la magnitud de carga reducida hubiera sido mayor a la estimada en el PRMSE, este Usuario Libre no se considerará en los cálculos del PRMSE. Estas reducciones de carga no generarán derecho a pago de compensaciones o resarcimientos. 7.8. 2.- Directiva del 1/3/2012 Reducción voluntaria de carga

6 6 Propuesta de modificación de procedimiento PR-16 Cuando en el SEIN o en un subsistema aislado se produzcan variaciones de carga que puedan ocasionar variaciones importantes de la frecuencia o tensión, el COES podrá programar o tomar decisiones en tiempo real que determinen la restricción o limitación de tales cargas, con la finalidad de preservar la seguridad del SEIN o del subsistema aislado. Dicha reducción o limitación de carga tendrá el mismo tratamiento indicado en el numeral 7.8. 7.9. 2.- Directiva del 1/3/2012 Cargas variables en el PRMSE

7 7 Propuesta de modificación de procedimiento PR-16 INICIO Se calcula el déficit de P o Qcapacitiva ¿Déficit de Qcapacitiva? (1) ¿Déficit de P? (2) ¿Déficit de P y Q? (3) Se determina el universo de Usuarios Fin (1) Se calcula Carga Disponible a Restringir para cada Usuario 8.4 Tensión Vn ≥ 95%Vn 8.5 RMSE α K 8.4 Tensión Vn ≥ 95%Vn 8.5 RMSE α K (2) (3) Nuevo 3.- Metodología para cortes por tensión 1/3

8 8 Propuesta de modificación de procedimiento PR-16 Si la tensión en alguna barra de carga se encuentra por debajo del 95% del valor de su tensión nominal se programarán RMSE, a fin que la tensión retorne dentro del rango de variación del - 5% de su tensión nominal. 8.4.1 3.- Metodología para cortes por tensión 2/3

9 9 Propuesta de modificación de procedimiento PR-16 Para la RMSE por regulación de tensión se tendrá en cuenta lo siguiente: a.Cuando solo una Barra se encuentre con problemas de tensión se realizarán RMSE solo en dicha Barra. b.Cuando más de una Barra se encuentre con problemas de tensión se realizarán RMSE empezando por la Barra que presente menor valor de tensión hasta que se alcance el 95% de su Tensión de Operación. Se continuará con este proceso hasta que todas las Barras superen el 95%. 8.4.2 3.- Metodología para cortes por tensión 3/3

10 10 Propuesta de modificación de procedimiento PR-16 Cuando el efecto de una carga remota sea menor o igual al efecto que produciría una cuarta parte de dicha carga inyectada en forma local en el circuito o sistema afectado, no se considerará esta carga remota como parte de la carga disponible a restringir. Esto, siempre y cuando existan otros Usuarios Libres o Usuarios Regulados cuya desconexión permita cubrir el déficit de potencia activa o reactiva capacitiva. 8.2.7 4.- Metodología para cortes en sistemas mallados

11 11 Propuesta de modificación de procedimiento PR-16 Ejemplo de Aplicación

12 12 METODOLOGÍA PARA DETERMINAR LA MAGNITUD DE LA RMSE DE LOS USUARIOS QUE DEBEN EJECUTAR EL PRMSE Ejemplo 1. Consideraciones En todo el SEIN existen sólo cinco (5) Usuarios Libres que poseen una demanda igual o mayor a 2,5 MW. Se prevé que de 10:00 a 17:00 horas (HFP) ocurrirá un déficit de 100 MW en todo el SEIN. Propuesta de modificación de procedimiento PR-16

13 13 2. Proceso para establecer el universo de usuarios del PRMSE A partir del diagrama de carga del día de Máxima Demanda Mensual a nivel de Generación del SEIN correspondiente al mes calendario anterior al día bajo evaluación, se determina la hora que se produjo la mayor demanda del SEIN en HFP. Para este ejemplo, la mayor demanda en HFP se registró a las 11:45 horas. Los registros de demanda correspondientes a los Usuarios Libres del SEIN se resumen en la siguiente tabla. Propuesta de modificación de procedimiento PR-16 Fecha y Hora de Máxima Demanda de HFP del mes previo UL01 (MX) UL02(MX) UL03 (MX)UL04 (MX)UL05 (MX)UL06 (MX)UL07 (MX)UL08 (MX)UL09 (MX)UL10 (MX) UL11 (MX) 29.01.15 11:45:00 (MW) 36016090 4001,92,41,62,32,12

14 14 2. Proceso para establecer el universo de usuarios del PRMSE De la tabla anterior, seleccionamos sólo a los Usuarios Libres con una demanda mayor o igual a 2,5 MW (para el caso del PDO), con lo cual se obtienen cinco (5) Usuarios Libres para el PRMSE. Propuesta de modificación de procedimiento PR-16 Fecha y Hora de Máxima Demanda de HFP del mes previo UL01 (MX) UL02(MX) UL03 (MX)UL04 (MX)UL05 (MX) Número de Usuarios Libres 29.01.15 11:45:00 (MW) 36016090 4005

15 15 3. Proceso para establecer la magnitud de RMSE de usuarios afectados Propuesta de modificación de procedimiento PR-16 Aplicación de la fórmula mostrada en el numeral 8.3 UL01UL02UL03UL04UL05 (1) DT (MW) Demanda Total Usuario Libre 36016090 400 (2) DTref (MW) Demanda de referencia (*) 400200100 400 (3) = (1) / (2)DT/DTref0,90,80,9 1 (4)ERACMF (MW)20090450100 (5)ERACMT (MW)010550 (6) = (4) + (5) Cft (MW) Cft = ERACMF + ERACMT 200100505100 (7) = (3) x (6)Cft x (DT/DTref) (MW)18080454,5100 (8) Ce (MW) Carga especial 00155,50 (9) = (1) – (7) – (8) CDR (MW) CDR = DT – Cft x (DT/DTref) – Ce Carga disponible a restringir 180803080300 (*) Demanda usada como referencia en el ERACG vigente para definir el ERACMF y ERACMT.

16 16 3. Proceso para establecer la magnitud de RMSE de usuarios afectados Aplicando las fórmulas mostradas en los numerales 8.5.1 y 8.5.2 del presente Procedimiento se obtiene el factor de participación “K” y la magnitud de las restricciones de carga para cada Usuario Libre. Propuesta de modificación de procedimiento PR-16 UL01UL02UL03UL04UL05 Total Carga disponible a restringir (MW) 180803080300670 K0,1493 Carga a restringir (MW) 26,911,94,511,944,8100

17 17 3. Proceso para establecer la magnitud de RMSE de usuarios afectados Finalmente el PRMSE, queda establecido de la siguiente manera: Propuesta de modificación de procedimiento PR-16 RESTRICCIÓN MANUAL DE SUMINISTRO ELÉCTRICO EN HORA FUERA DE PUNTA EMPRESASUMINISTRADORFactor KRestricción (MW)Hora Inicio Hora Final UL01Suministrador A0,1493 26,9 10:0017:00 UL02Suministrador B0,1493 11,9 10:0017:00 UL03Suministrador A0,1493 4,5 10:0017:00 UL04Suministrador C0,1493 11,9 10:0017:00 UL05Suministrador C0,1493 44,8 10:0017:00 TOTAL 100 MW

18 18 Propuesta de modificación de procedimiento PR-16 Otras modificaciones realizadas

19 19 Propuesta de modificación de procedimiento PR-16 PR-16 Racionamiento por déficit de oferta, por PR-16 Restricción manual de suministro eléctrico. 1.- Cambio de nombre del procedimiento Debido a que el PR-16 no solo trata de “Racionamiento” sino también del “Rechazo manual de carga”. Restricción (según RAE) Limitación o reducción impuesta en el suministro de productos de consumo, generalmente por escasez de estos

20 20 Propuesta de modificación de procedimiento PR-16 Se han retirado las abreviaturas y ahora se las refiere al “Glosario de Abreviaturas y Definiciones Utilizadas en los Procedimientos Técnicos del COES-SINAC” 3.- Abreviaturas y definiciones Se le creado un numeral aparte (en el PR-16 vigente, forma parte del objetivo) 2.- Alcance De acuerdo a la propuesta de cambio del PR-12. 4.- Reemplazo de PMM, PSO, PDO por PMI, PSI, PDI

21 21 Propuesta de modificación de procedimiento PR-16 Se ha fijado el 15/11 de cada año como fecha límite de entrega del informe a OSINERGMIN. En el PR-16 vigente se fijaba el 30/09, aunque se tiene comunicación de OSINERGMIN ampliando el plazo a 15/11 6.- Informe de evaluación de los bloques de reducción de carga de UL Con la identificación de las cargas asignadas al ERACMF, ERACMT. Para distribuidores se solicita identicación de UL que sean sus clientes así como la de otros Suministradores. 5.- Solicitud de diagrama unifilar de instalaciones

22 22 Propuesta de modificación de procedimiento PR-16 8.- Nuevo universo de Usuarios para una o pocas subestaciones Por defecto, una demanda ≥ 2,5 MW. De manera excepcional, la potencia que sustente y determine la Dirección Ejecutiva. 7.- Posibilidad de cambiar el universo de usuarios en el PDI, PSI, PMI PR-16 vigente, una demanda ≥ 2,5 MW, sino cubre, ≥ 0,2 MW PR-16 propuesto, una demanda ≥ 0,2 MW.

23 23 Propuesta de modificación de procedimiento PR-16 9.- Modificación de la fórmula para la carga disponible a restringir CDR = DT – Cft x (DT/DTref) - Ce De acuerdo a nueva fórmula Cft = ERACMF+ERACMT se ve afectado por un factor que relaciona su demanda actual con la que se usó para determinar el ERACMF+ERACMT

24 24 Propuesta de modificación de procedimiento PR-16 10.- Aclaración de la forma de evaluar el racionamiento De acuerdo a la Ley de Concesiones Eléctricas, su Reglamento y la NTCSE

25 25 Muchas gracias Propuesta de modificación de procedimiento PR-16

26 26 Propuesta de modificación de procedimiento PR-16 Directiva del 1/3/2012 referida a c argas variables y Reducción voluntaria de carga
