1 UNIVERSIDAD NACIONAL DE LOJA INGENIERIA EN ELECTRONICA Y TELECOMUNICACIONES Agrupaciones Bidimensionales INTEGRANTES: Xavier Gualán Edwin López Manuel Tuza DOCENTE: Ing. Jhon Tucker. Sistemas de Comunicación Digitales. AREA DE LA ENERGIA, LAS INDUSTRIAS Y LOS RECURSOS NATURALES NO RENOVABLES LOJA-ECUADOR

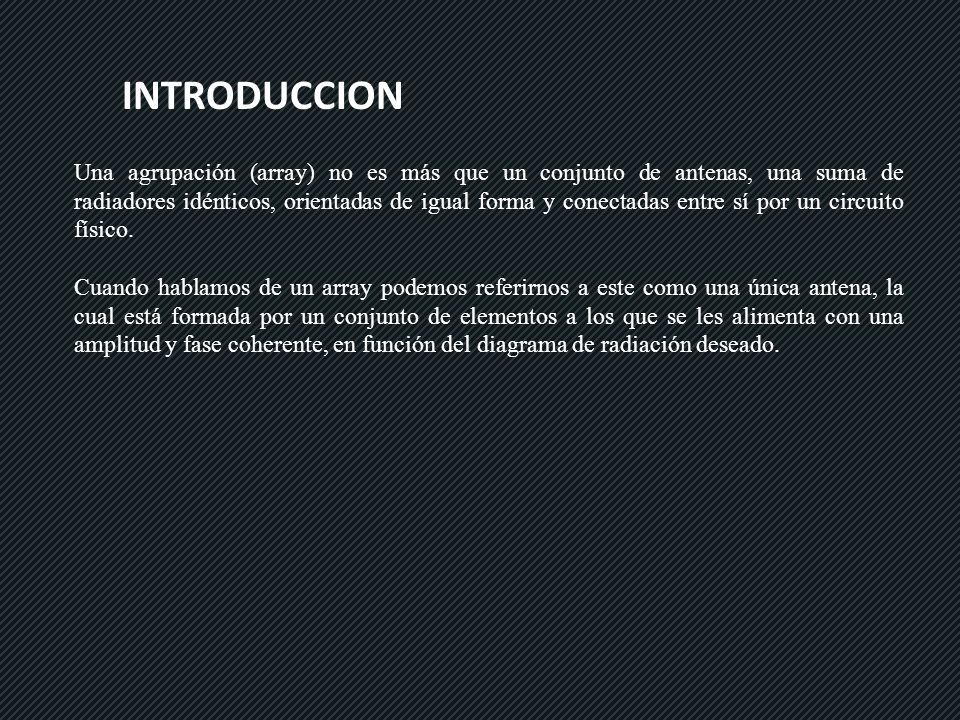

2 Una agrupación (array) no es más que un conjunto de antenas, una suma de radiadores idénticos, orientadas de igual forma y conectadas entre sí por un circuito físico. Cuando hablamos de un array podemos referirnos a este como una única antena, la cual está formada por un conjunto de elementos a los que se les alimenta con una amplitud y fase coherente, en función del diagrama de radiación deseado. INTRODUCCION

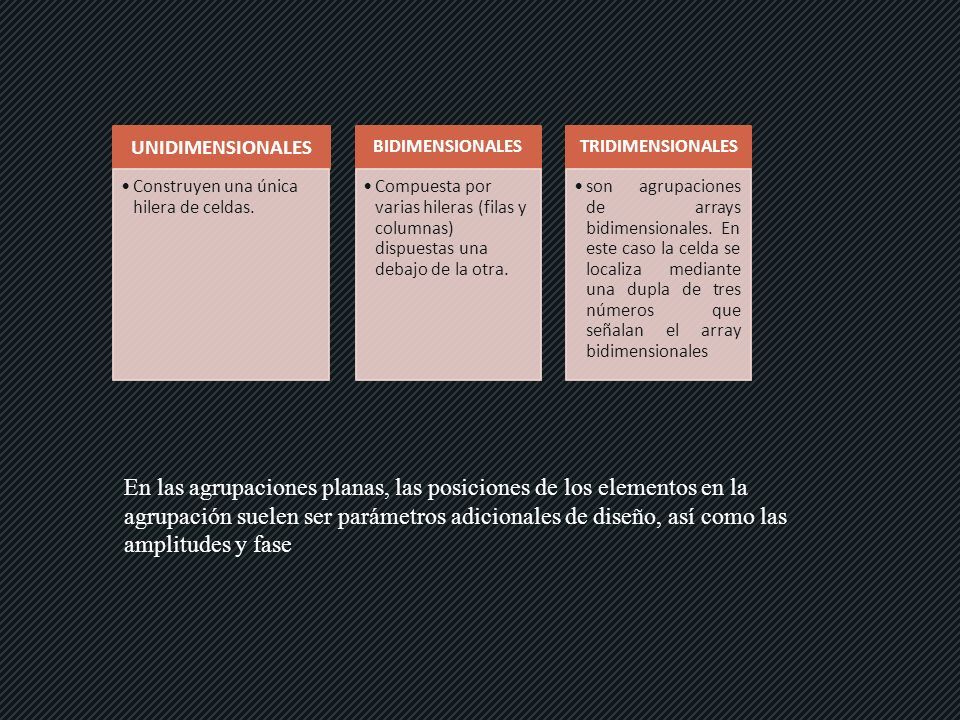

3 UNIDIMENSIONALES Construyen una única hilera de celdas. BIDIMENSIONALES Compuesta por varias hileras (filas y columnas) dispuestas una debajo de la otra. TRIDIMENSIONALES son agrupaciones de arrays bidimensionales. En este caso la celda se localiza mediante una dupla de tres números que señalan el array bidimensionales En las agrupaciones planas, las posiciones de los elementos en la agrupación suelen ser parámetros adicionales de diseño, así como las amplitudes y fase

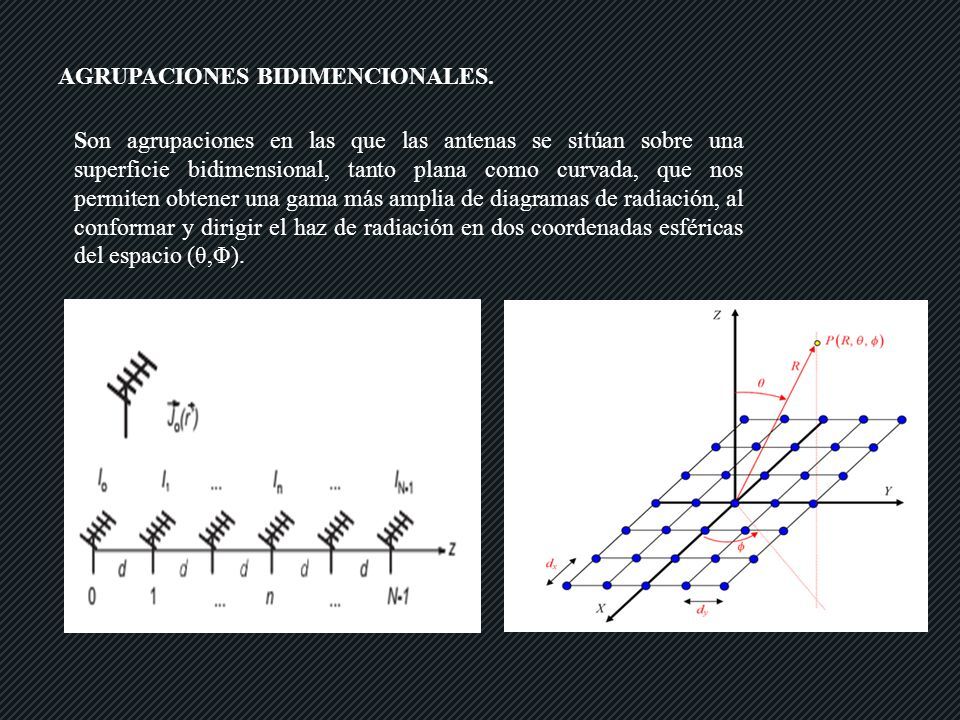

4 AGRUPACIONES BIDIMENCIONALES. Son agrupaciones en las que las antenas se sitúan sobre una superficie bidimensional, tanto plana como curvada, que nos permiten obtener una gama más amplia de diagramas de radiación, al conformar y dirigir el haz de radiación en dos coordenadas esféricas del espacio (θ,Φ).

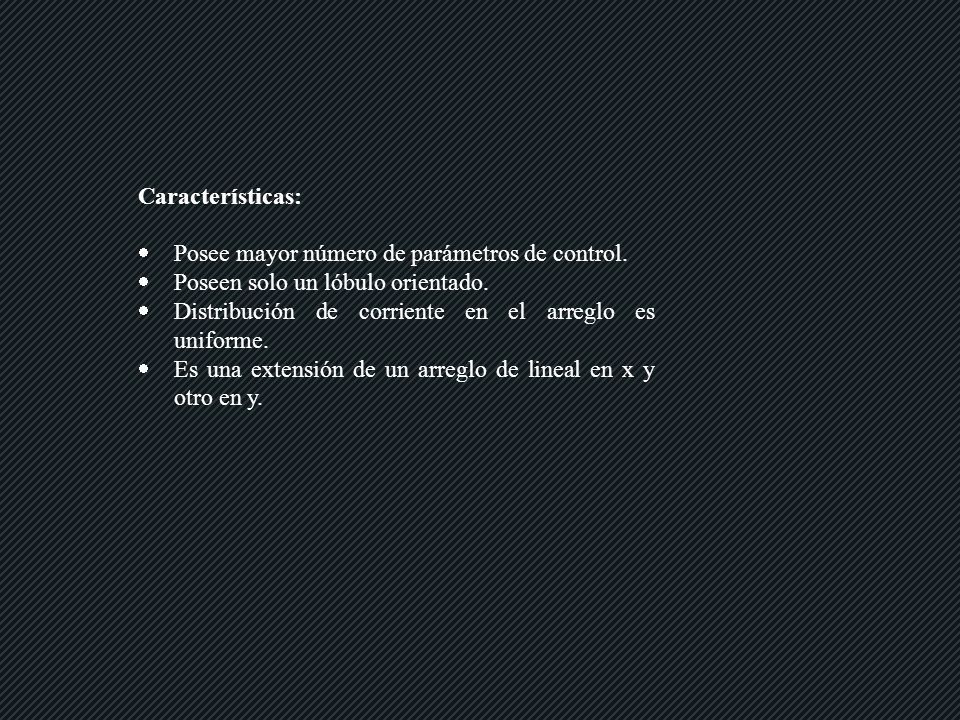

5 Características:  Posee mayor número de parámetros de control.  Poseen solo un lóbulo orientado.  Distribución de corriente en el arreglo es uniforme.  Es una extensión de un arreglo de lineal en x y otro en y.

6 Agrupaciones planas. Son agrupaciones planas rectangulares equiespaciadas con alimentación separable de MxN antenas iguales, situados sobre el plano (x, y), paralelamente a los ejes, con espaciado dx en la dirección x y dy en la dirección y, alimentadas con corrientes I mn.

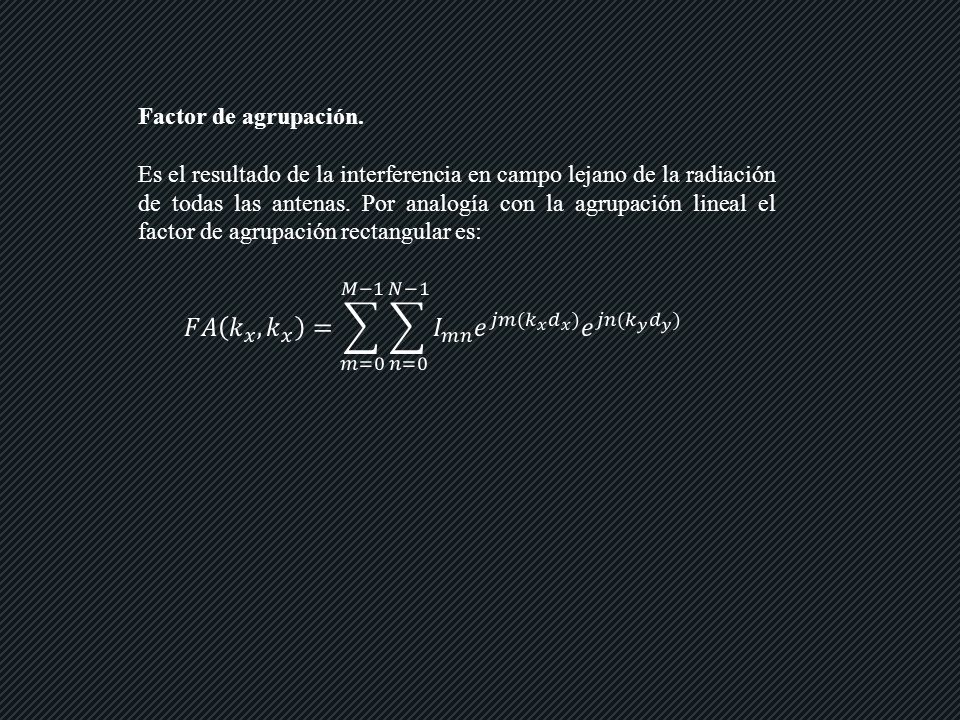

7

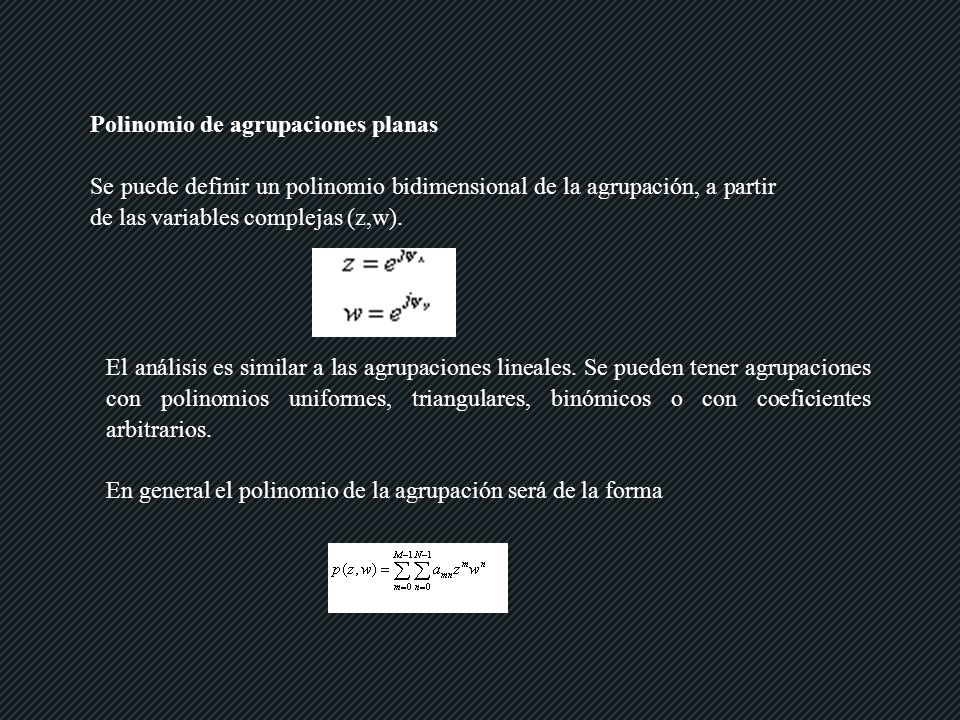

8 Polinomio de agrupaciones planas Se puede definir un polinomio bidimensional de la agrupación, a partir de las variables complejas (z,w). El análisis es similar a las agrupaciones lineales. Se pueden tener agrupaciones con polinomios uniformes, triangulares, binómicos o con coeficientes arbitrarios. En general el polinomio de la agrupación será de la forma
