MONTAJE INTERNO DEL PC INCOVENIENTES Y VENTAJAS COSAS QUE DEBES TENER EN CUENTA CONSEJOS PARA PODER MONTAR TU ORDENADOR.

Presentación del tema: "MONTAJE INTERNO DEL PC INCOVENIENTES Y VENTAJAS COSAS QUE DEBES TENER EN CUENTA CONSEJOS PARA PODER MONTAR TU ORDENADOR."— Transcripción de la presentación:

1

2 MONTAJE INTERNO DEL PC

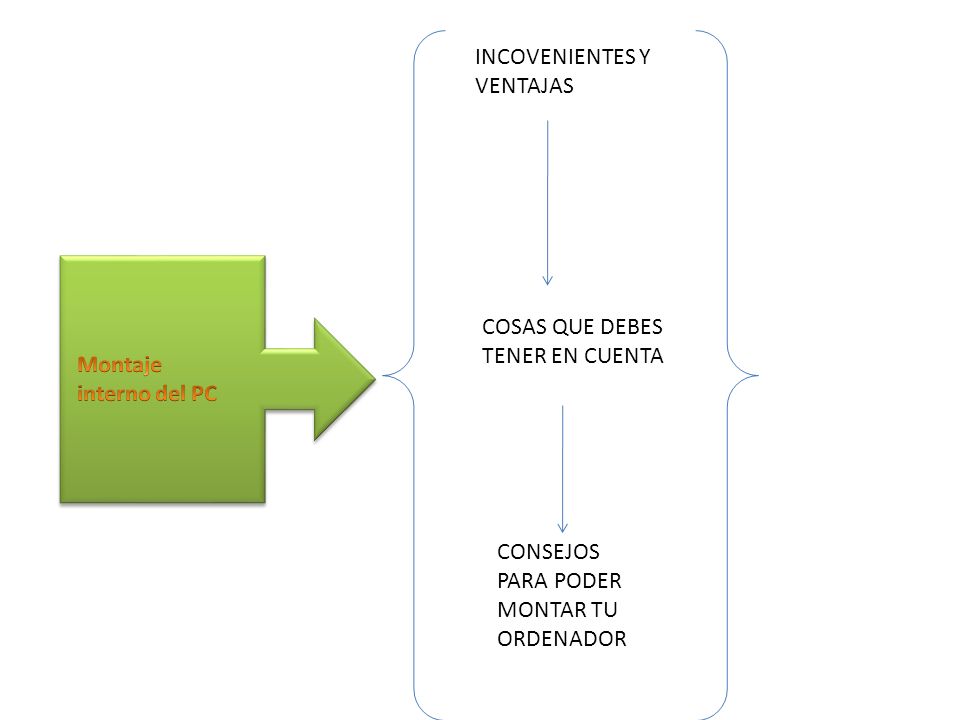

3 INCOVENIENTES Y VENTAJAS COSAS QUE DEBES TENER EN CUENTA CONSEJOS PARA PODER MONTAR TU ORDENADOR

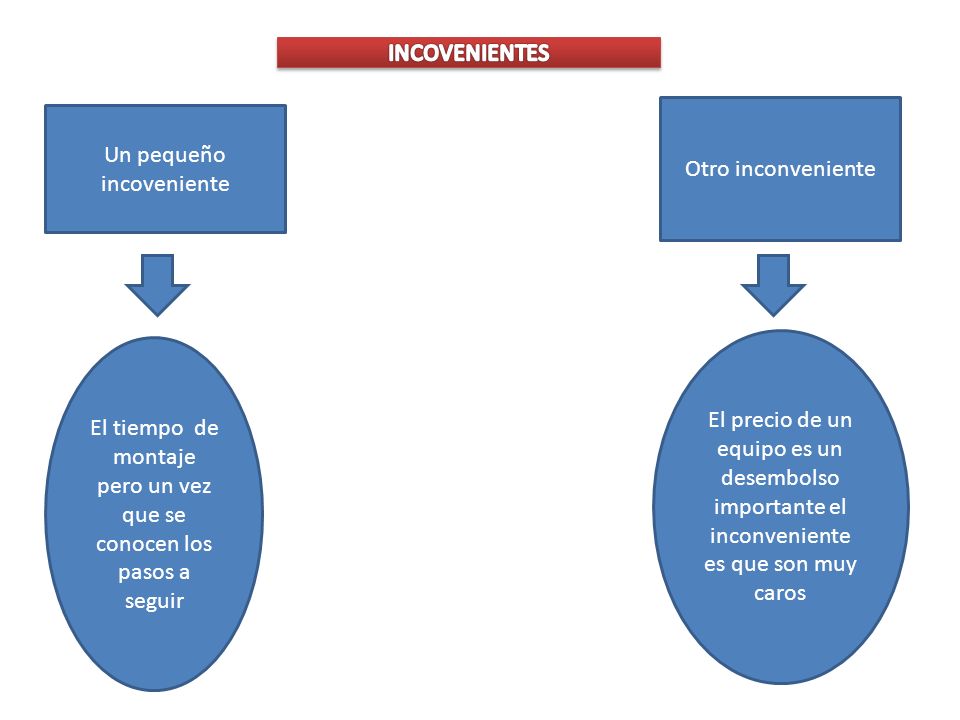

4 Un pequeño incoveniente Otro inconveniente El tiempo de montaje pero un vez que se conocen los pasos a seguir El precio de un equipo es un desembolso importante el inconveniente es que son muy caros

5 se puede comprar los componentes por separados y montar el ordenador a nuestro gusto se puede comprar los componentes por separados y montar el ordenador a nuestro gusto

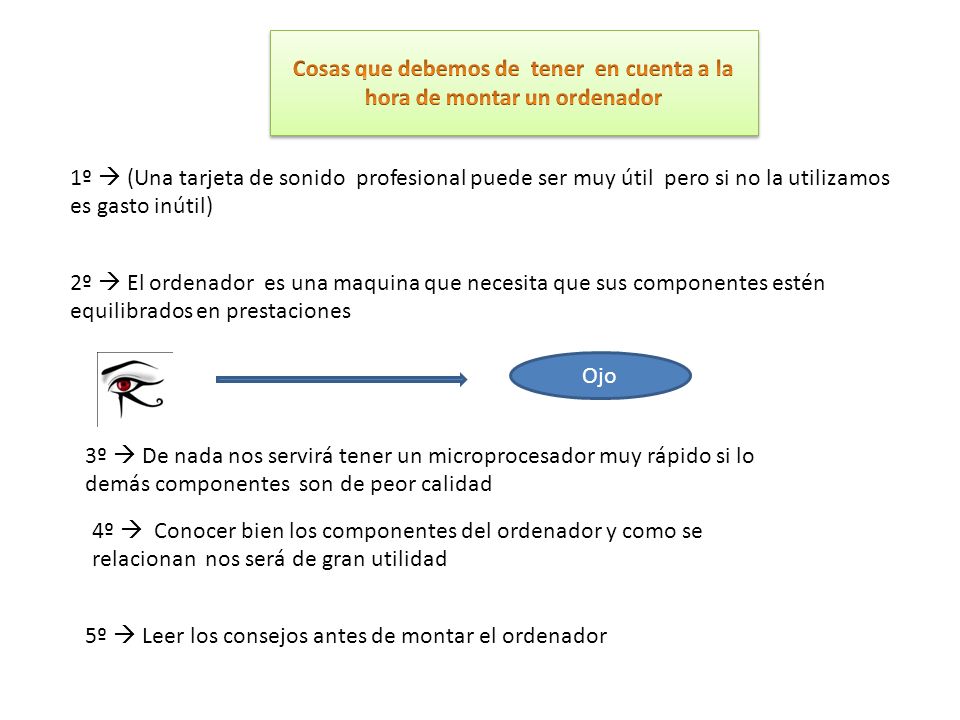

6 1º  (Una tarjeta de sonido profesional puede ser muy útil pero si no la utilizamos es gasto inútil) 2º  El ordenador es una maquina que necesita que sus componentes estén equilibrados en prestaciones 3º  De nada nos servirá tener un microprocesador muy rápido si lo demás componentes son de peor calidad Ojo 4º  Conocer bien los componentes del ordenador y como se relacionan nos será de gran utilidad 5º  Leer los consejos antes de montar el ordenador

7 Consejos utiles para el montaje de tu propio ordenador y despues de estos consejos empezaremos a MONTAR TU PROPIO ORDENADOR

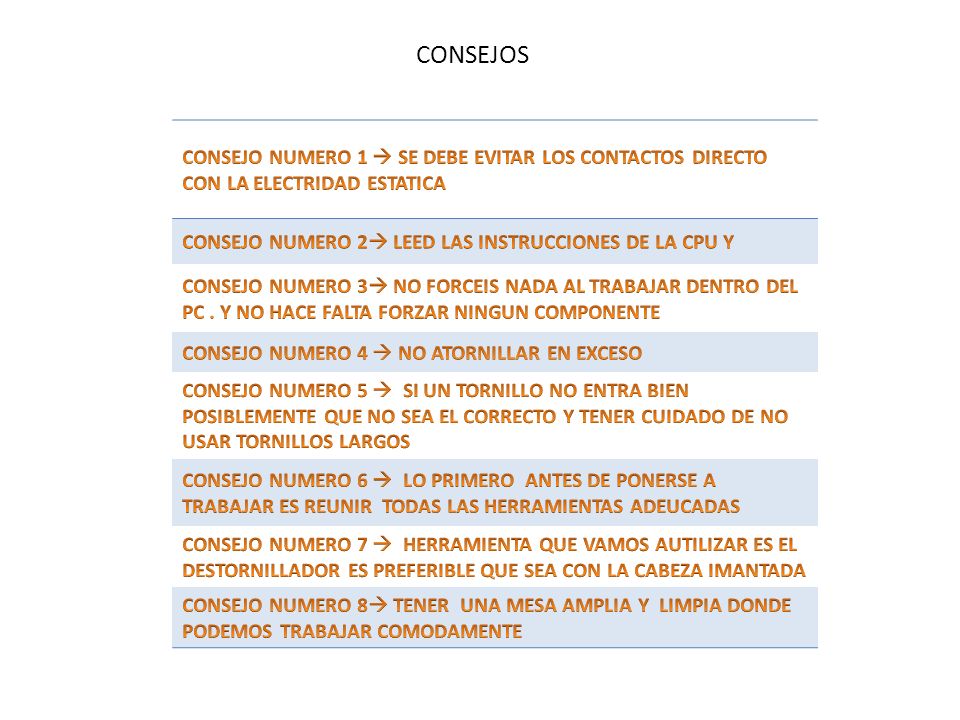

8 CONSEJOS

9 Herramientas básicas del montaje de un ordenador Herramientas básicas del montaje de un ordenador

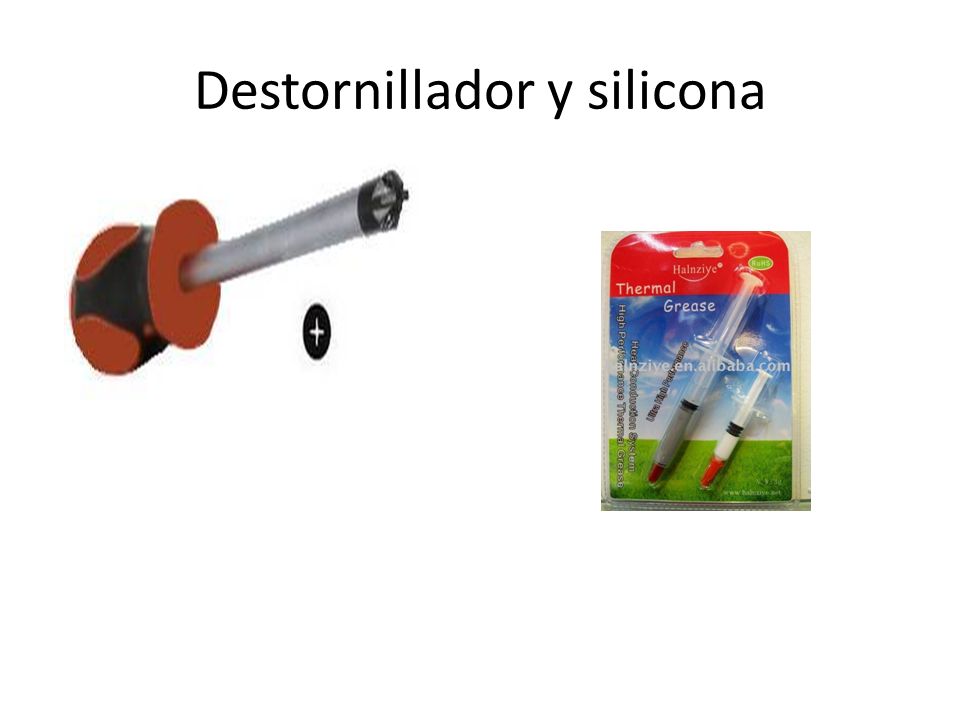

10 Destornillador y silicona

11 COMPONENTES BASICOS DE TU EQUIPO INFORMATICO

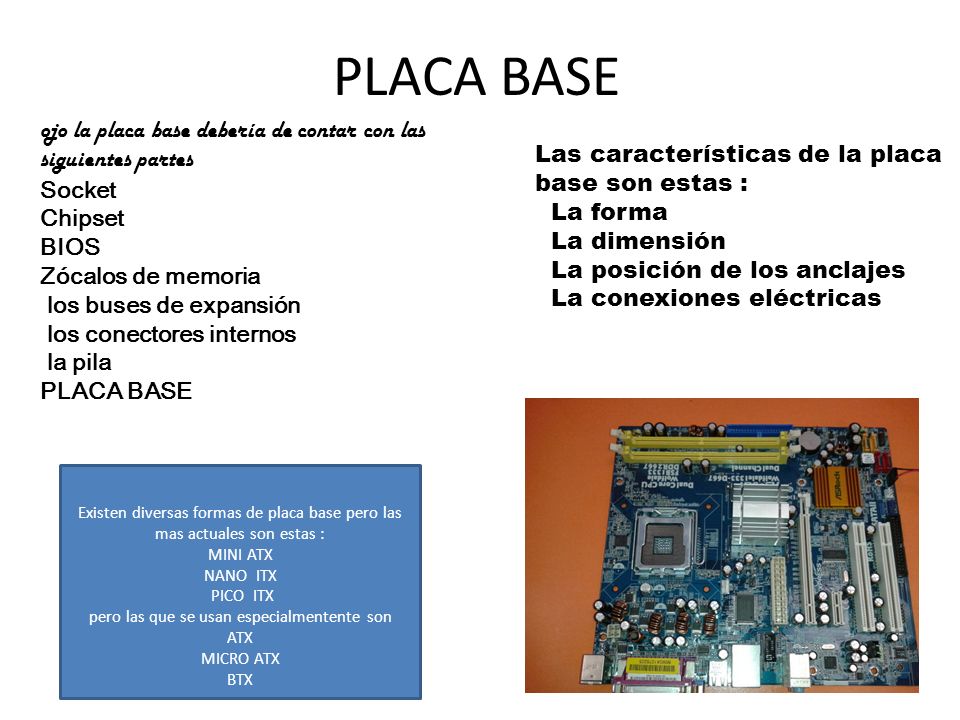

12 PLACA BASE Las características de la placa base son estas : La forma La dimensión La posición de los anclajes La conexiones eléctricas Existen diversas formas de placa base pero las mas actuales son estas : MINI ATX NANO ITX PICO ITX pero las que se usan especialmentente son ATX MICRO ATX BTX ojo la placa base debería de contar con las siguientes partes Socket Chipset BIOS Zócalos de memoria los buses de expansión los conectores internos la pila PLACA BASE

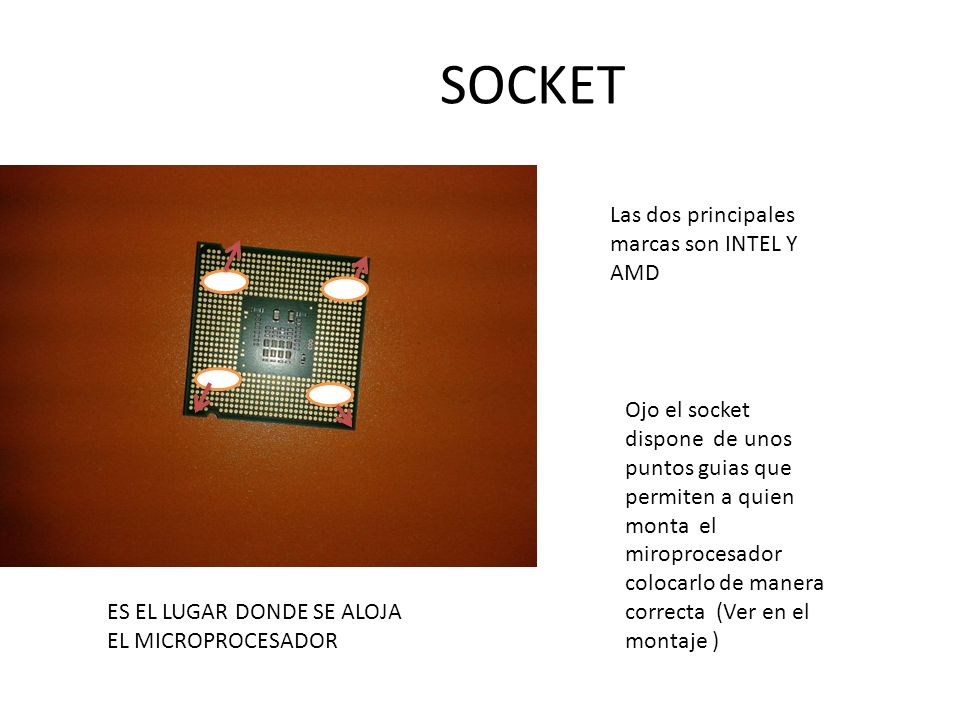

13 SOCKET ES EL LUGAR DONDE SE ALOJA EL MICROPROCESADOR Ojo el socket dispone de unos puntos guias que permiten a quien monta el miroprocesador colocarlo de manera correcta (Ver en el montaje ) Las dos principales marcas son INTEL Y AMD

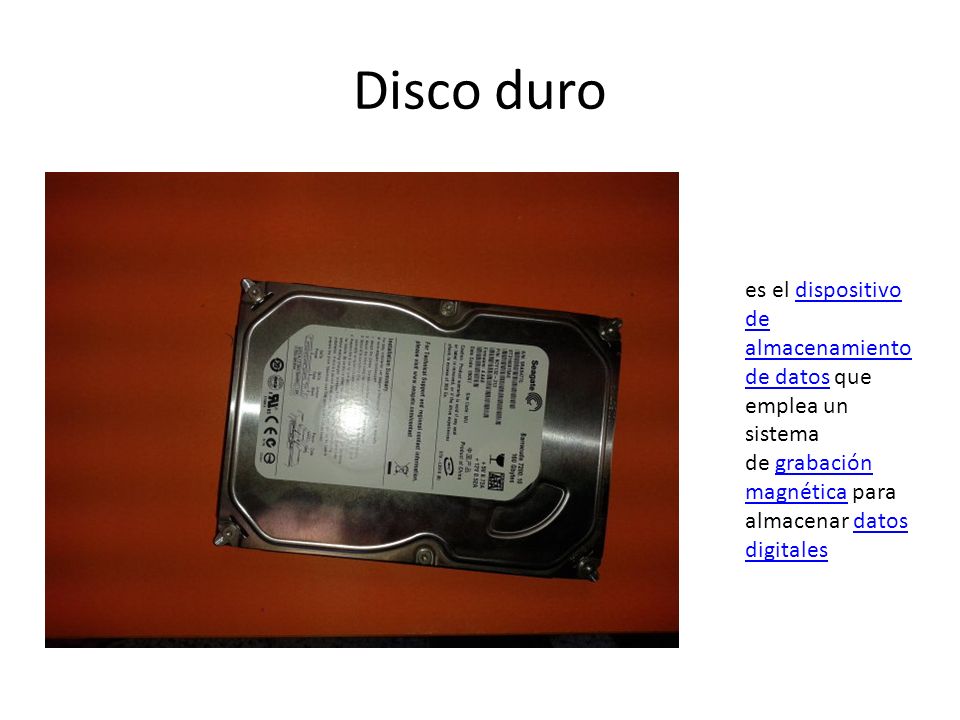

14 Disco duro es el dispositivo de almacenamiento de datos que emplea un sistema de grabación magnética para almacenar datos digitalesdispositivo de almacenamiento de datosgrabación magnéticadatos digitales

15 Cable de sata Serial ATA es el más novedoso de los estándares de conexión, utiliza un bus serie para la transmisión de datos. Notablemente más rápido y eficiente que IDE EXISTEN TRES VERSIONES SATA 1 con velocidad de transferencia de hasta 150 MB/s (hoy día descatalogado) SATA 2 de hasta 300 MB/s, el más extendido en la actualidad; SATA 3 de hasta 600 MB/s el cual se está empezando a hacer hueco en el mercado. Físicamente es mucho más pequeño y cómodo que los IDE, además de permitir conexión en calien

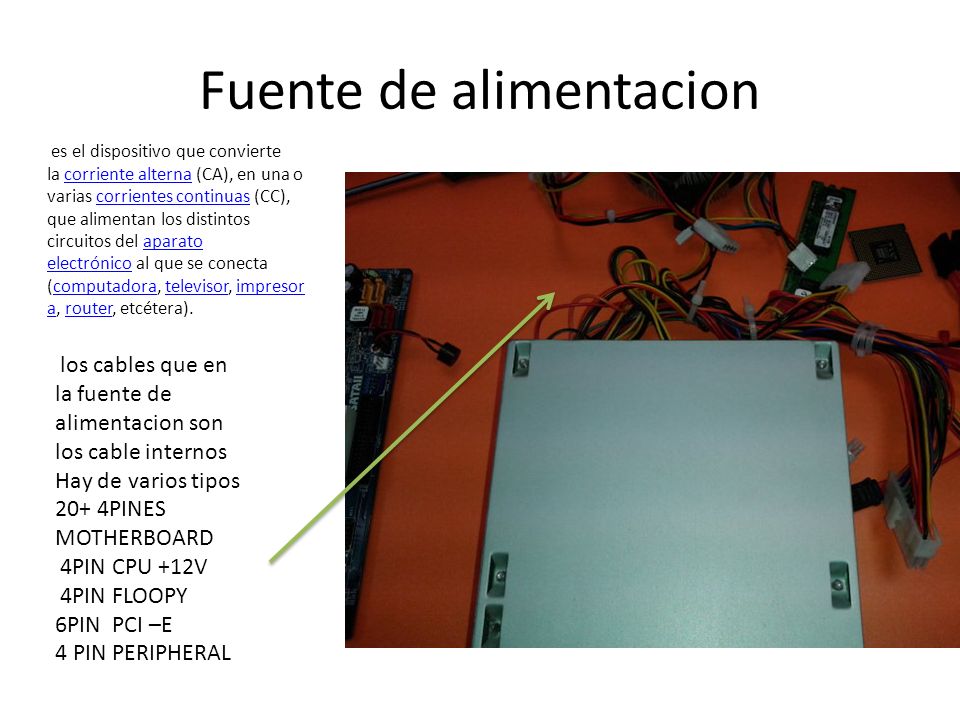

16 Fuente de alimentacion es el dispositivo que convierte la corriente alterna (CA), en una o varias corrientes continuas (CC), que alimentan los distintos circuitos del aparato electrónico al que se conecta (computadora, televisor, impresor a, router, etcétera). los cables que en la fuente de alimentacion son los cable internos Hay de varios tipos 20+ 4PINES MOTHERBOARD 4PIN CPU +12V 4PIN FLOOPY 6PIN PCI –E 4 PIN PERIPHERAL

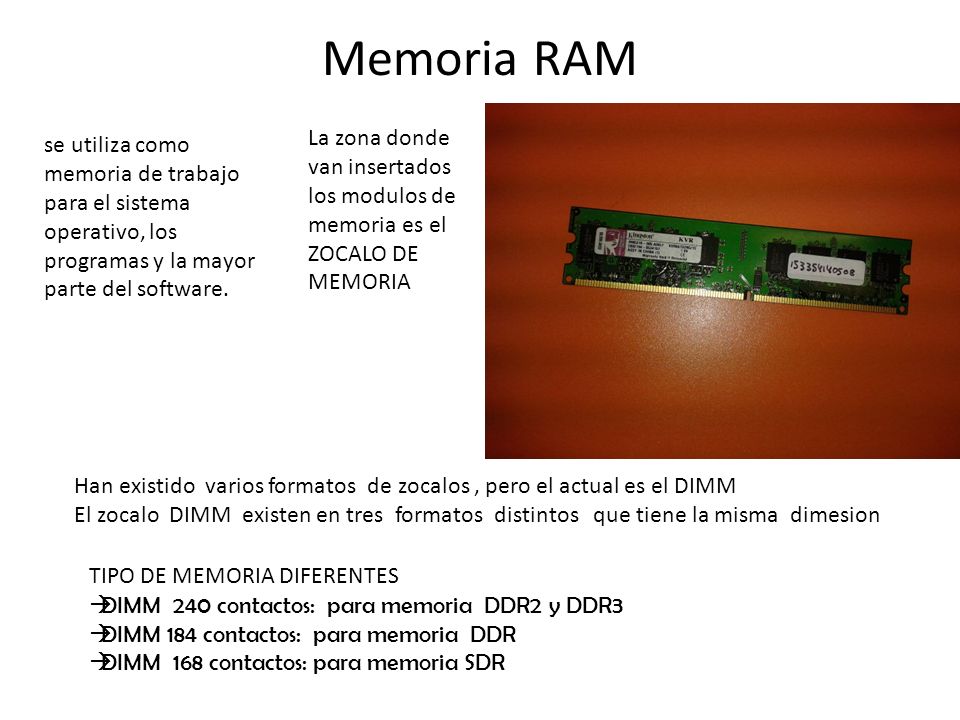

17 Memoria RAM se utiliza como memoria de trabajo para el sistema operativo, los programas y la mayor parte del software. La zona donde van insertados los modulos de memoria es el ZOCALO DE MEMORIA Han existido varios formatos de zocalos, pero el actual es el DIMM El zocalo DIMM existen en tres formatos distintos que tiene la misma dimesion TIPO DE MEMORIA DIFERENTES DD IMM 240 contactos: para memoria DDR2 y DDR3 DD IMM 184 contactos: para memoria DDR DD IMM 168 contactos: para memoria SDR

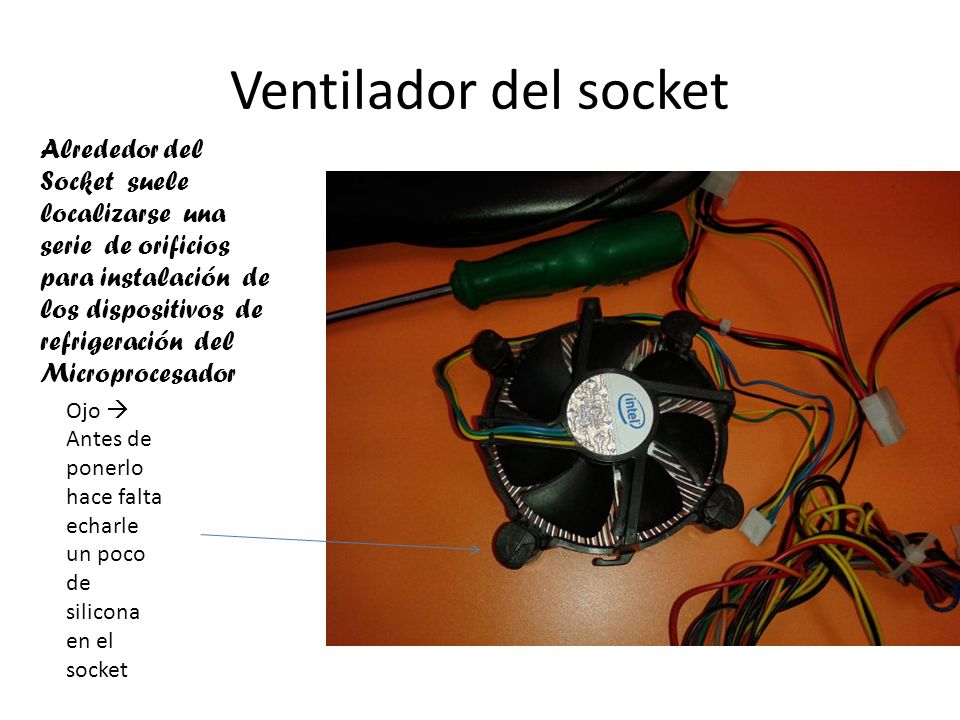

18 Ventilador del socket Alrededor del Socket suele localizarse una serie de orificios para instalación de los dispositivos de refrigeración del Microprocesador Ojo  Antes de ponerlo hace falta echarle un poco de silicona en el socket

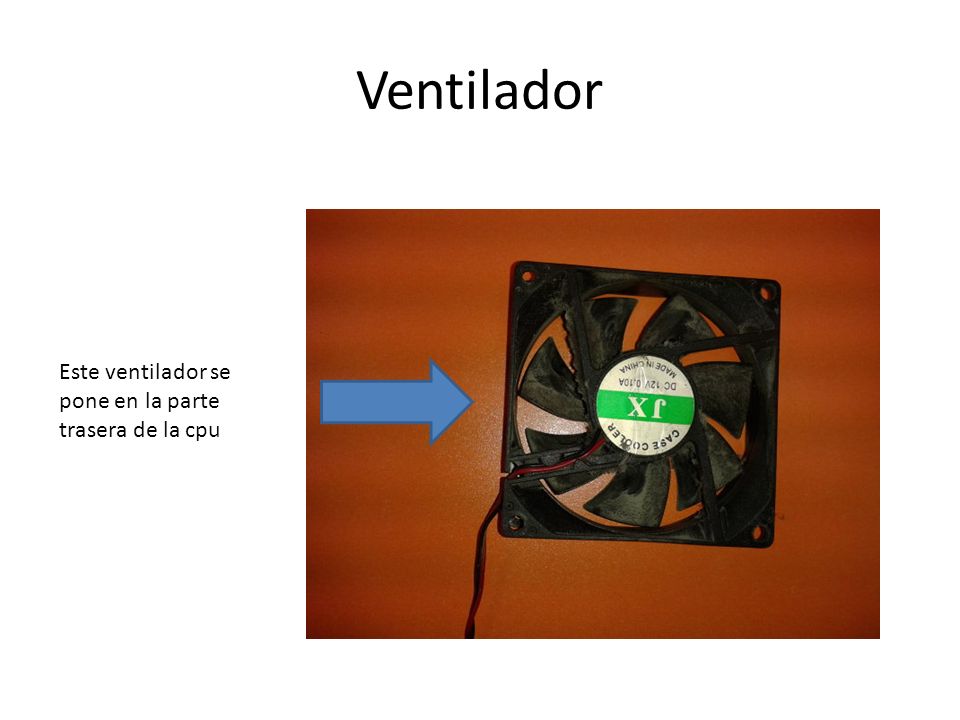

19 Ventilador Este ventilador se pone en la parte trasera de la cpu

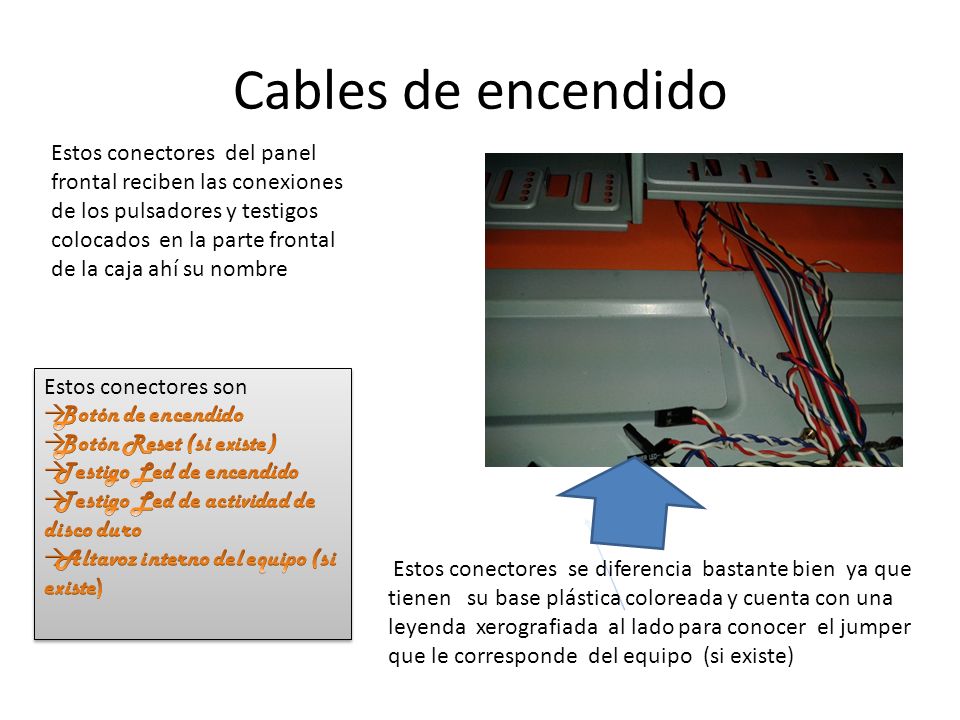

20 Cables de encendido Estos conectores del panel frontal reciben las conexiones de los pulsadores y testigos colocados en la parte frontal de la caja ahí su nombre Estos conectores se diferencia bastante bien ya que tienen su base plástica coloreada y cuenta con una leyenda xerografiada al lado para conocer el jumper que le corresponde del equipo (si existe)

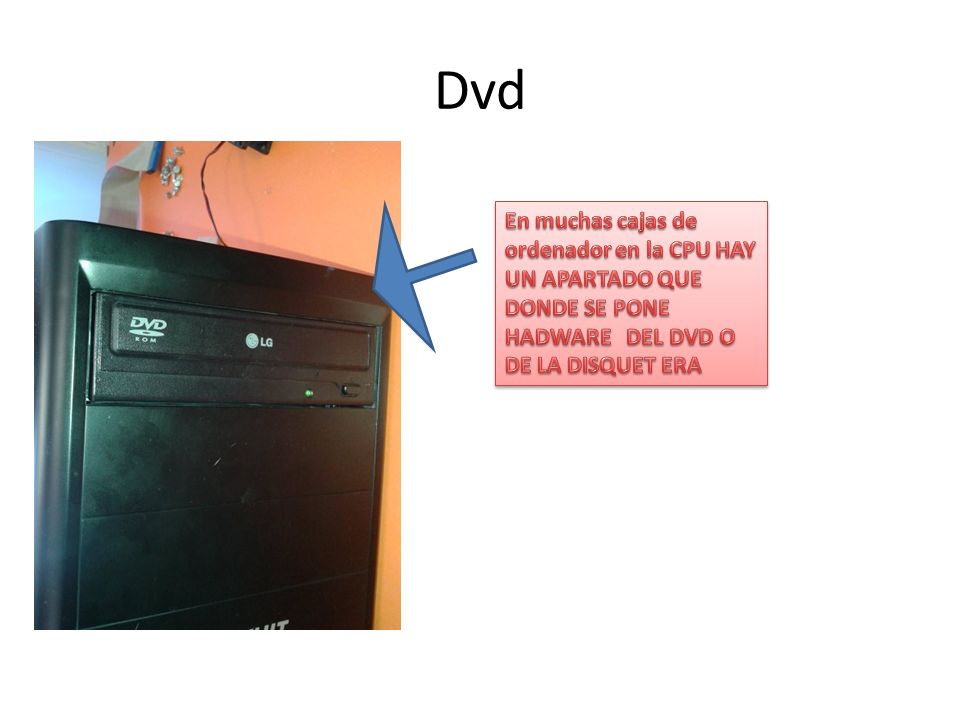

21 Dvd

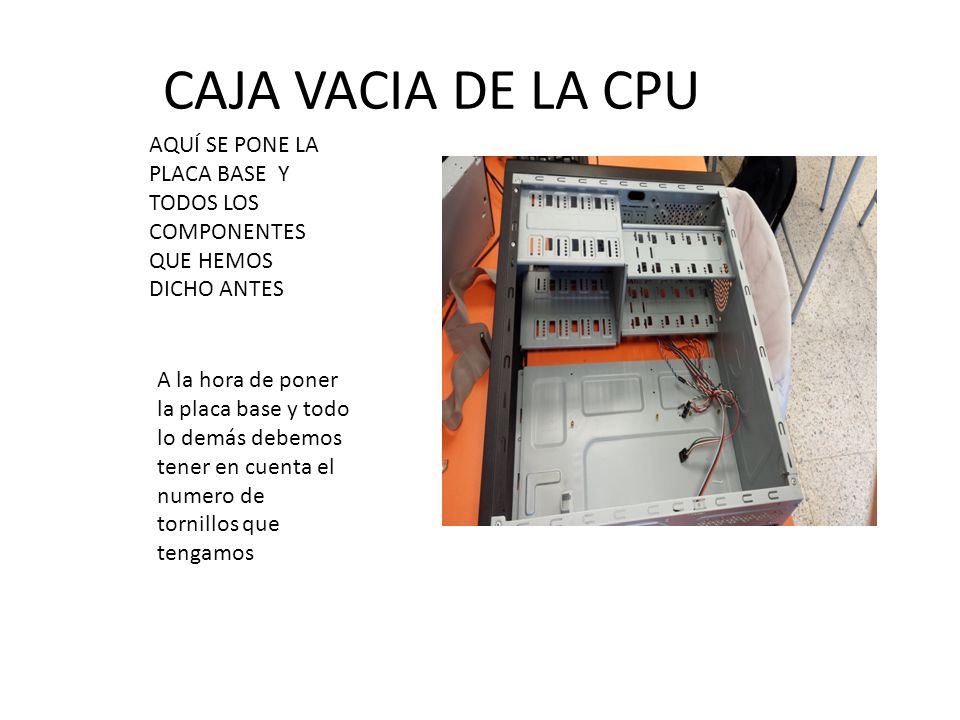

22 CAJA VACIA DE LA CPU AQUÍ SE PONE LA PLACA BASE Y TODOS LOS COMPONENTES QUE HEMOS DICHO ANTES A la hora de poner la placa base y todo lo demás debemos tener en cuenta el numero de tornillos que tengamos

23

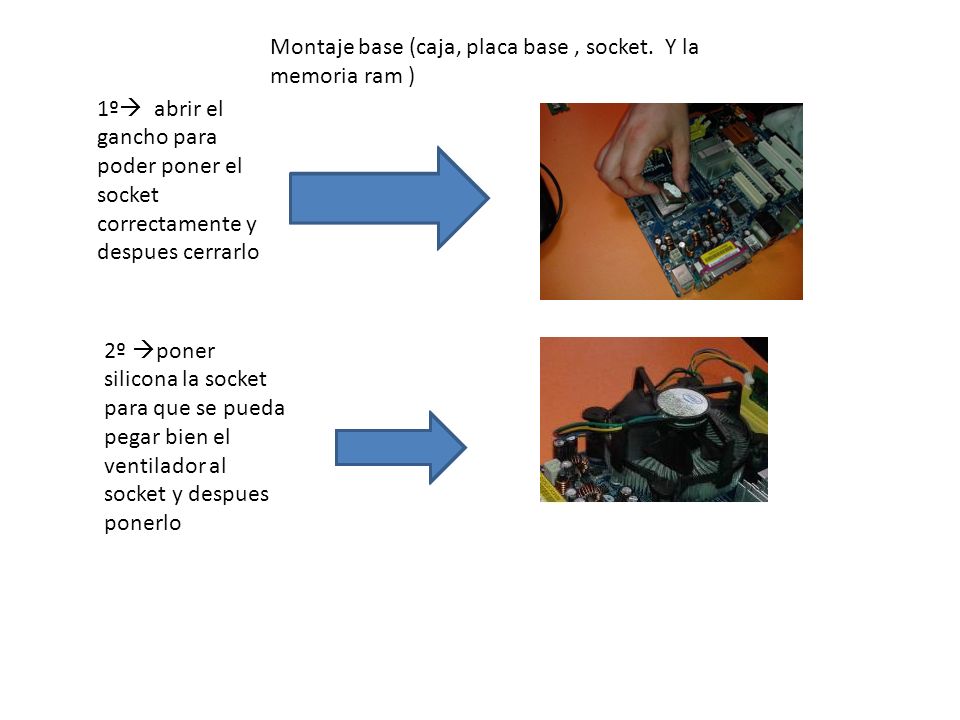

24 Montaje base (caja, placa base, socket. Y la memoria ram ) 1º  abrir el gancho para poder poner el socket correctamente y despues cerrarlo 2º  poner silicona la socket para que se pueda pegar bien el ventilador al socket y despues ponerlo

25 MONTAJE BASE (CAJA, PLACA BASE, MICROPROCESADOR Y MEMORIA) 3º  PASO COGER LA MEMORIA RAM 4º  METER LA MEMORIA RAM EN EL MODULO DE MEMORIA Y CERRAR EL MODULO DE MEMORIA

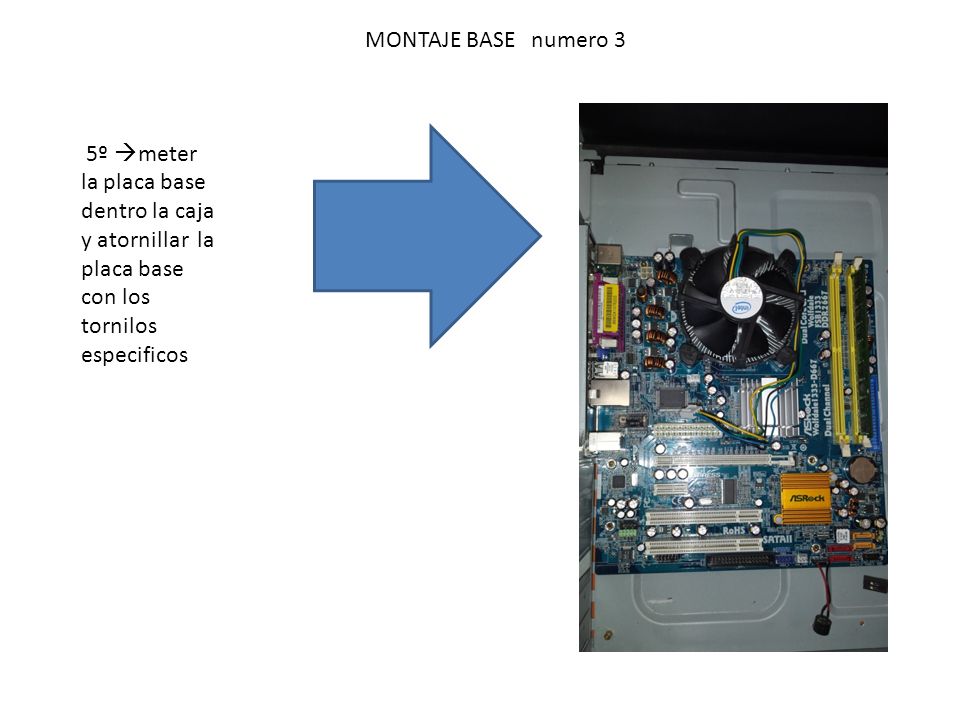

26 MONTAJE BASE numero 3 5º  meter la placa base dentro la caja y atornillar la placa base con los tornilos especificos

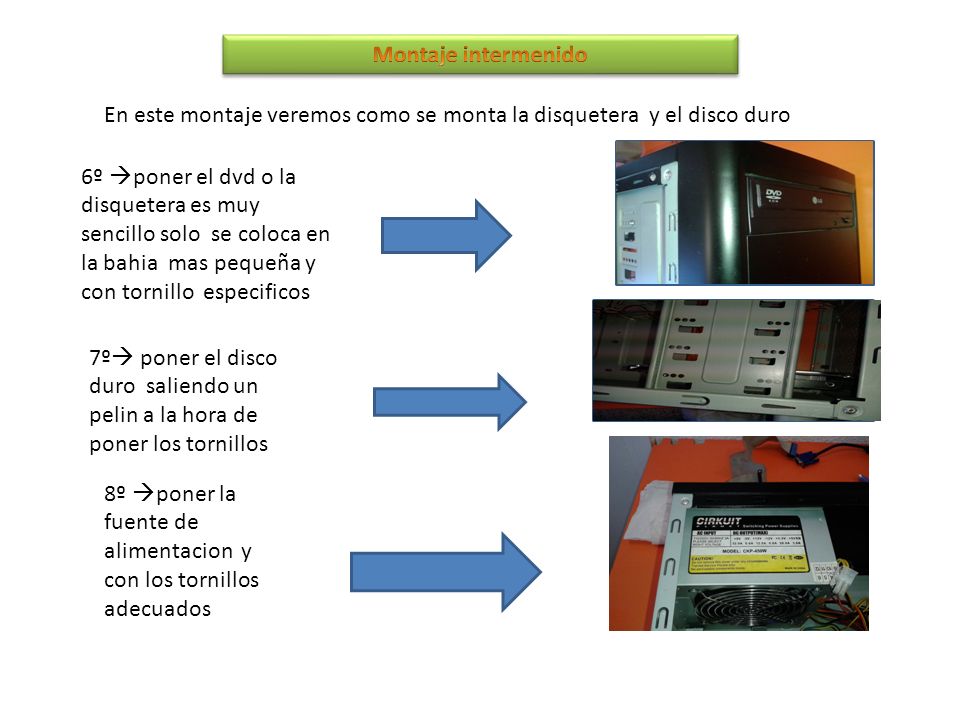

27 En este montaje veremos como se monta la disquetera y el disco duro 6º  poner el dvd o la disquetera es muy sencillo solo se coloca en la bahia mas pequeña y con tornillo especificos 7º  poner el disco duro saliendo un pelin a la hora de poner los tornillos 8º  poner la fuente de alimentacion y con los tornillos adecuados

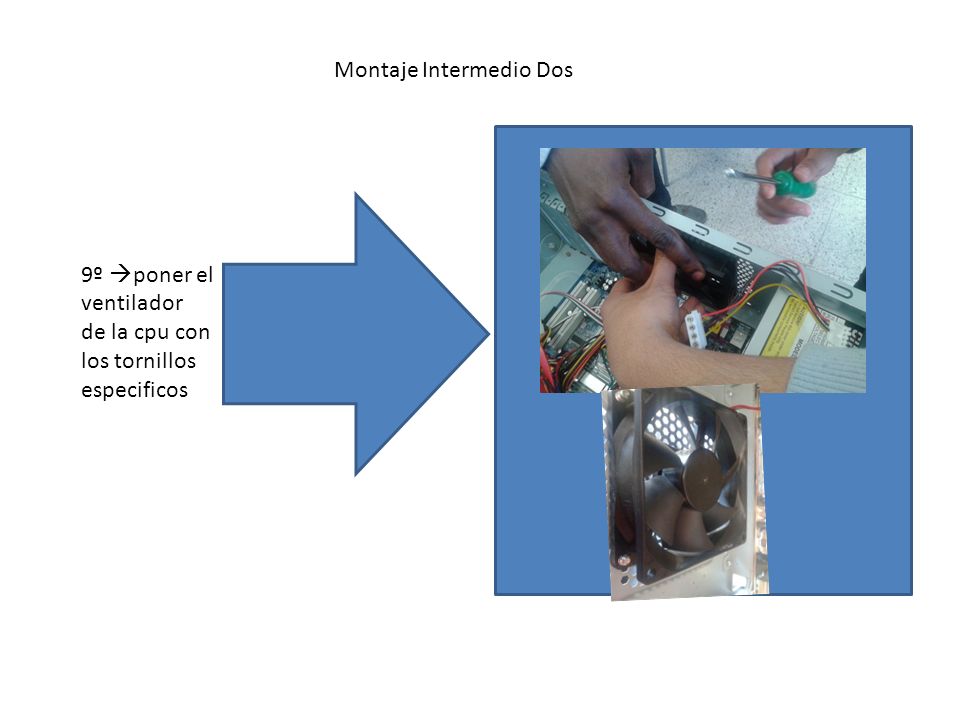

28 Montaje Intermedio Dos 9º  poner el ventilador de la cpu con los tornillos especificos

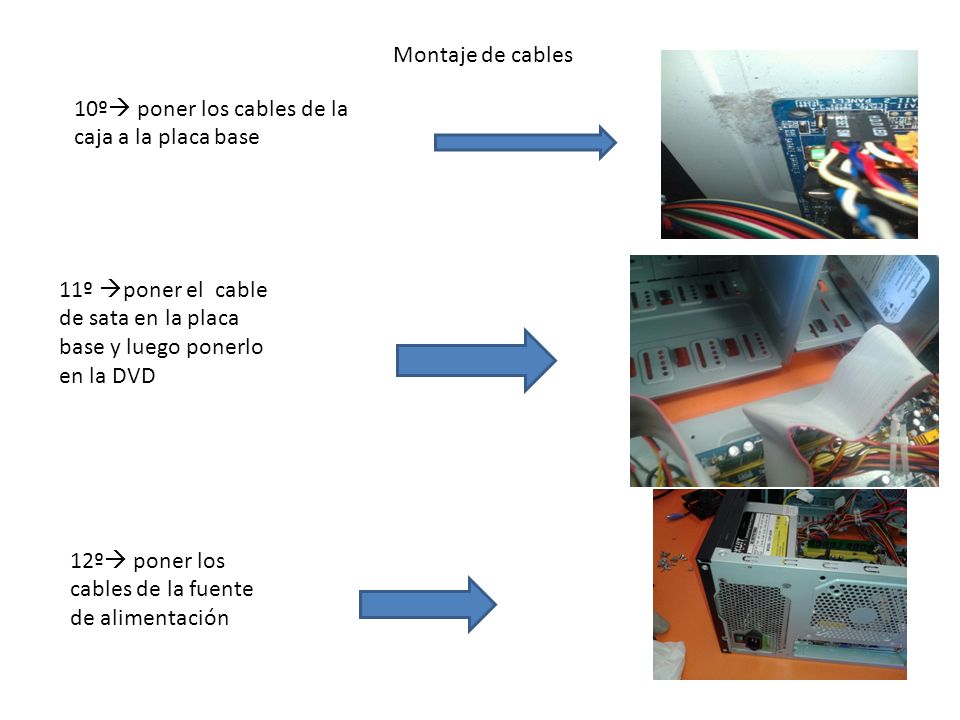

29 Montaje de cables 10º  poner los cables de la caja a la placa base 11º  poner el cable de sata en la placa base y luego ponerlo en la DVD 12º  poner los cables de la fuente de alimentación

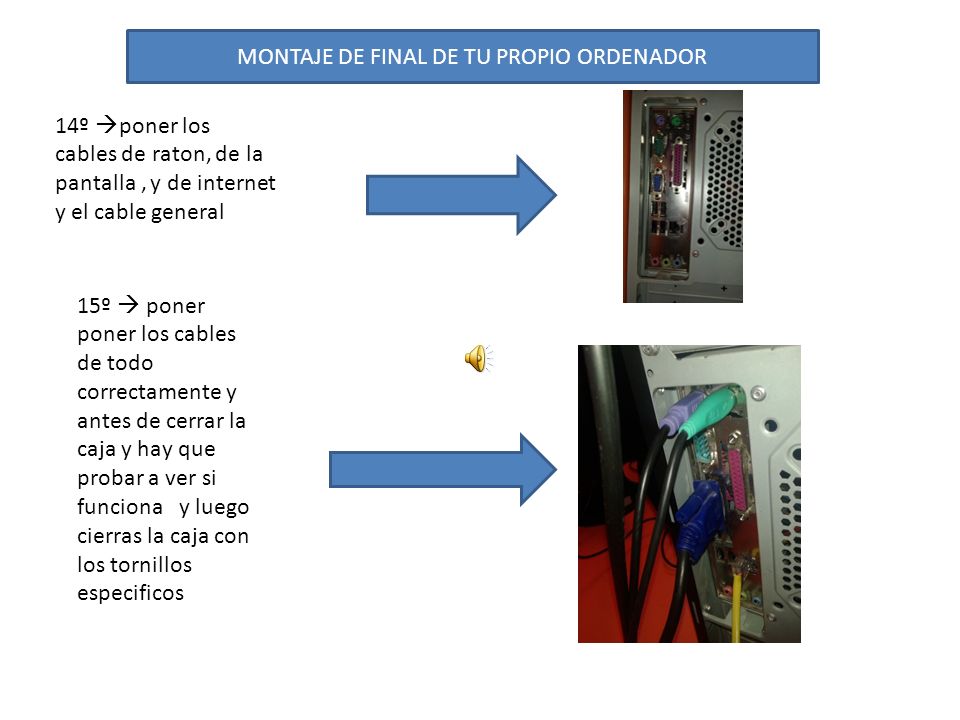

30 MONTAJE DE FINAL DE TU PROPIO ORDENADOR 14º  poner los cables de raton, de la pantalla, y de internet y el cable general 15º  poner poner los cables de todo correctamente y antes de cerrar la caja y hay que probar a ver si funciona y luego cierras la caja con los tornillos especificos
