COMPONENTES INTERNOS DE COMPUTADORAS

Presentación del tema: "COMPONENTES INTERNOS DE COMPUTADORAS"— Transcripción de la presentación:

1 COMPONENTES INTERNOS DE COMPUTADORAS
LA PLACA BASE Y SUS COMPONENTES Curso: 5I° (T.T. y T.M.) EPET nº 3

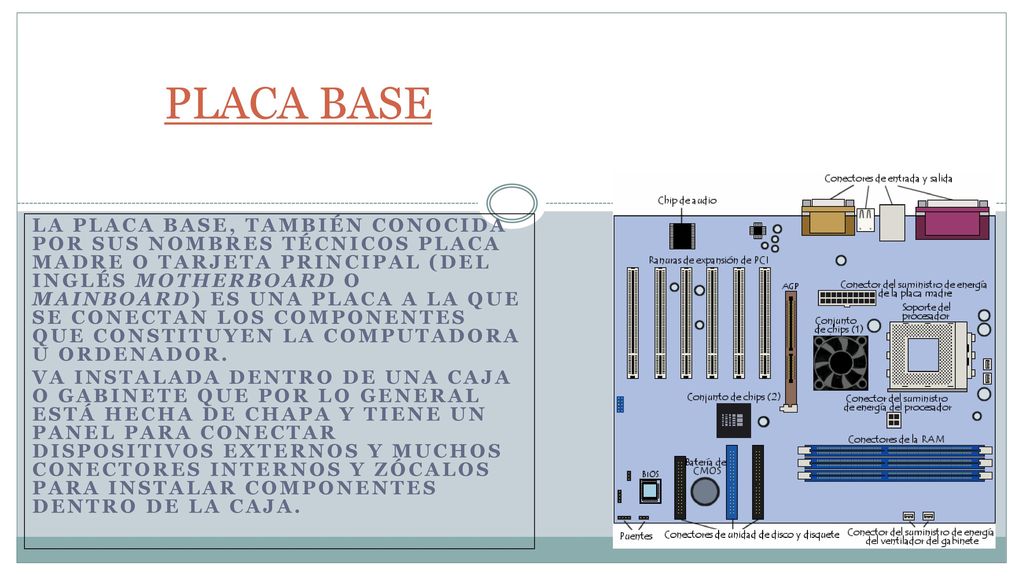

2 PLACA BASE La placa base, también conocida por sus nombres técnicos placa madre o tarjeta principal (del inglés motherboard o mainboard) es una placa a la que se conectan los componentes que constituyen la computadora u ordenador. Va instalada dentro de una caja o gabinete que por lo general está hecha de chapa y tiene un panel para conectar dispositivos externos y muchos conectores internos y zócalos para instalar componentes dentro de la caja.

3 PLACA BASE Las placas base existen en diferentes formas y con diversos conectores para componentes y periféricos. Para abaratar costos permitiendo la ínter-cambiabilidad entre placas base, los fabricantes han ido definiendo varios estándares sobre su tamaño y la disposición de los elementos sobre ellas. Los tipos más comunes de Placas base son: AT MINIATURA ATX BTX

4 PLACA BASE: AT-miniatura
AT miniatura: Fue el estándar absoluto durante años. Define una placa con unas posiciones determinadas para el conector del teclado, los slots de expansión y los agujeros de anclaje a la caja, así como un conector eléctrico dividido en dos piezas. Con el auge de los periféricos (tarjeta sonido, CD-ROM, discos extraíbles...) salieron a la luz sus principales carencias: mala circulación del aire en las cajas (uno de los motivos de la aparición de disipadores y ventiladores de chip) y, sobre todo, una maraña enorme de cables que impide acceder a la placa sin desmontar al menos alguno. Para identificar una placa AT-miniatura, lo mejor es observar el conector que suministra la electricidad a la placa, que deberá estar dividido en dos piezas, cada una con 6 cables, con 4 cables negros (2 de cada una) en el centro.

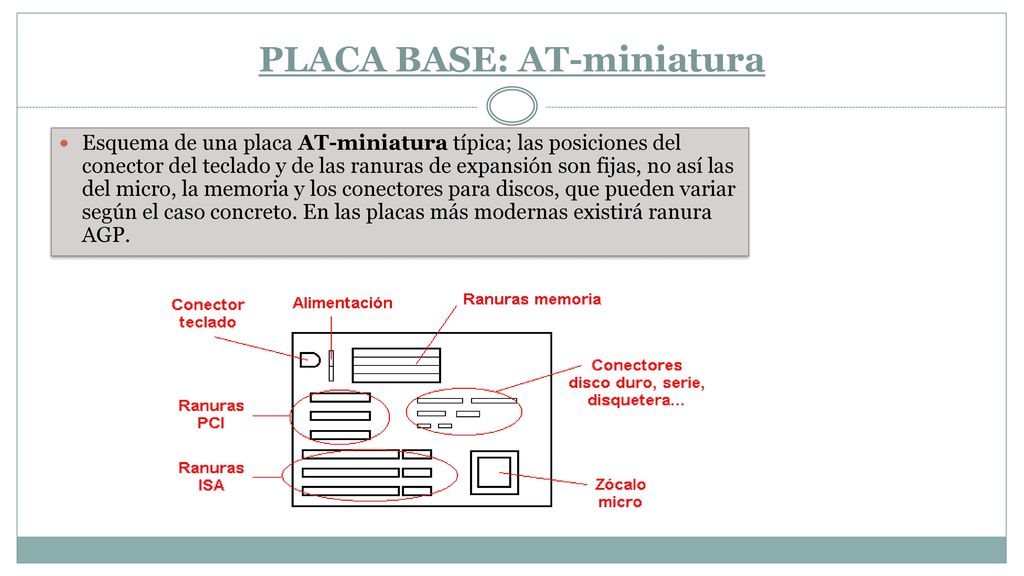

5 PLACA BASE: AT-miniatura
Esquema de una placa AT-miniatura típica; las posiciones del conector del teclado y de las ranuras de expansión son fijas, no así las del micro, la memoria y los conectores para discos, que pueden variar según el caso concreto. En las placas más modernas existirá ranura AGP.

6 PLACA BASE: ATX ATX: Cada vez más comunes, van camino a ser las únicas en el mercado. Se las supone de más fácil ventilación y menos maraña de cables que las AT-miniatura, debido a la colocación de los conectores, esta disposición garantiza una mejor refrigeración. Para ello, el microprocesador suele colocarse cerca del ventilador de la fuente de alimentación y los conectores para discos cerca de los extremos de la placa. Además, reciben la electricidad mediante un conector formado por una sola pieza. Estas placas hicieron su aparición a partir de los ordenadores Pentium (1993).

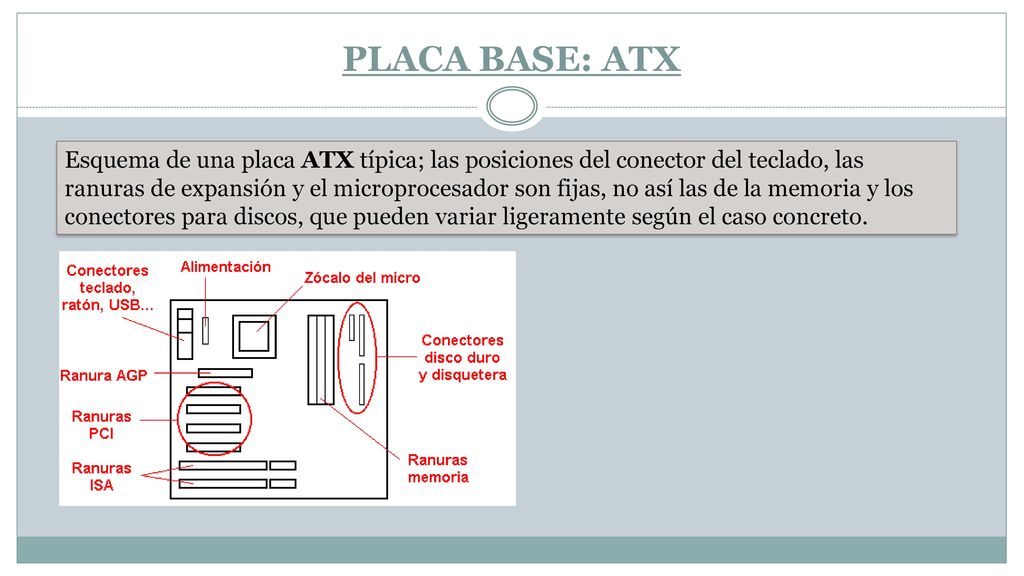

7 PLACA BASE: ATX Esquema de una placa ATX típica; las posiciones del conector del teclado, las ranuras de expansión y el microprocesador son fijas, no así las de la memoria y los conectores para discos, que pueden variar ligeramente según el caso concreto.

8 PLACA BASE: BTX El formato BTX (Tecnología Balanceada Extendida), respaldado por la marca Intel, es un formato diseñado para mejorar tanto la disposición de componentes como la circulación de aire, la acústica y la disipación del calor. Los distintos conectores (ranuras de memoria, ranuras de expansión) se hallan distribuidos en paralelo, en el sentido de la circulación del aire. De esta manera, el microprocesador está ubicado al final de la carcasa, cerca de la entrada de aeración, donde el aire resulta más fresco. El cable de alimentación del BTX es el mismo que el de la fuente de alimentación del ATX. El estándar BTX define tres formatos:

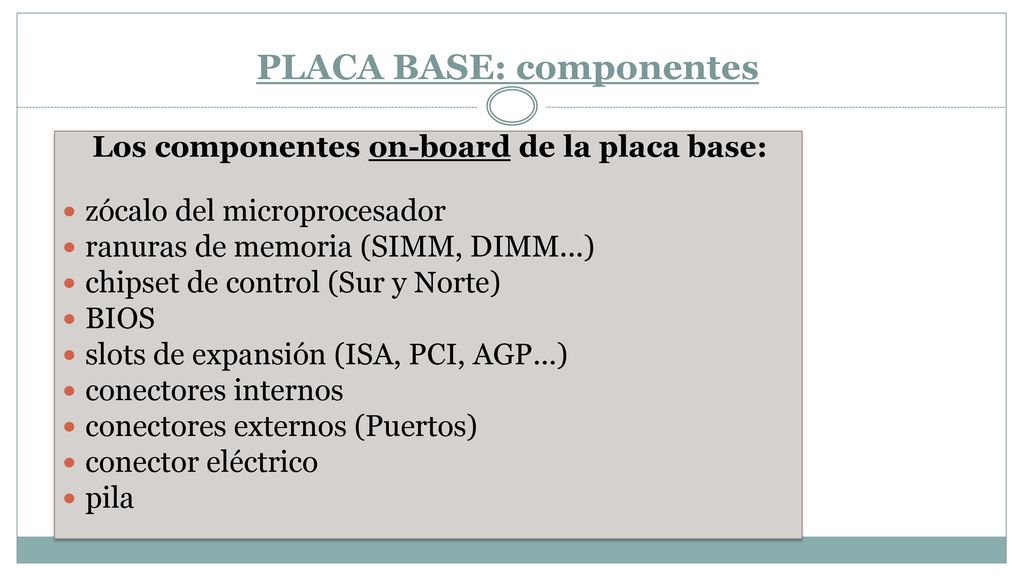

9 PLACA BASE: componentes
Los componentes on-board de la placa base: zócalo del microprocesador ranuras de memoria (SIMM, DIMM...) chipset de control (Sur y Norte) BIOS slots de expansión (ISA, PCI, AGP...) conectores internos conectores externos (Puertos) conector eléctrico pila

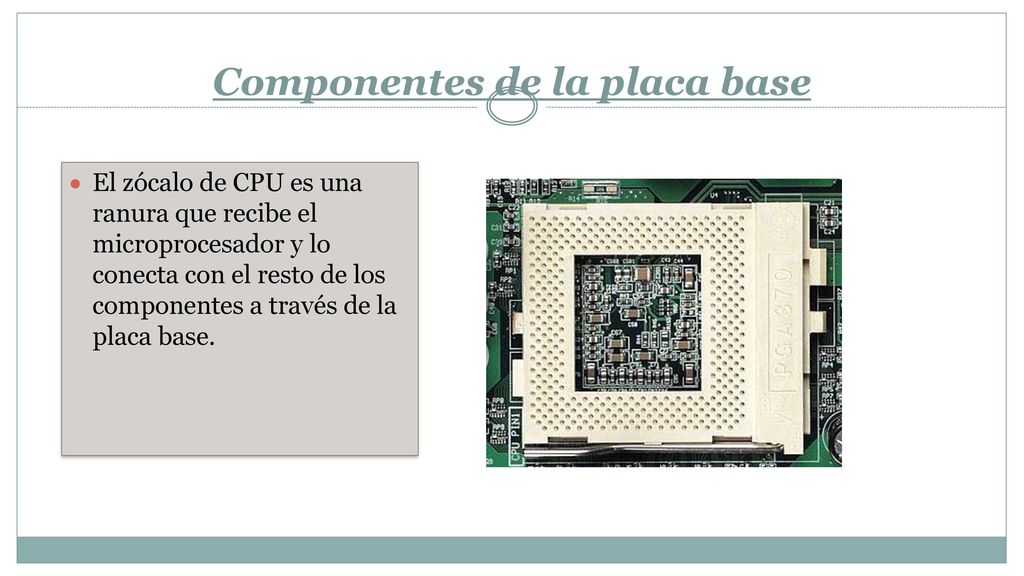

10 Componentes de la placa base
El zócalo de CPU es una ranura que recibe el microprocesador y lo conecta con el resto de los componentes a través de la placa base.

11 Componentes de la placa base
Las ranuras de memoria RAM, son los conectores en los cuales se conectan los módulos de memorias RAM. Según la antigüedad de la placa base podemos encontrarnos con distintos tipos de conectores

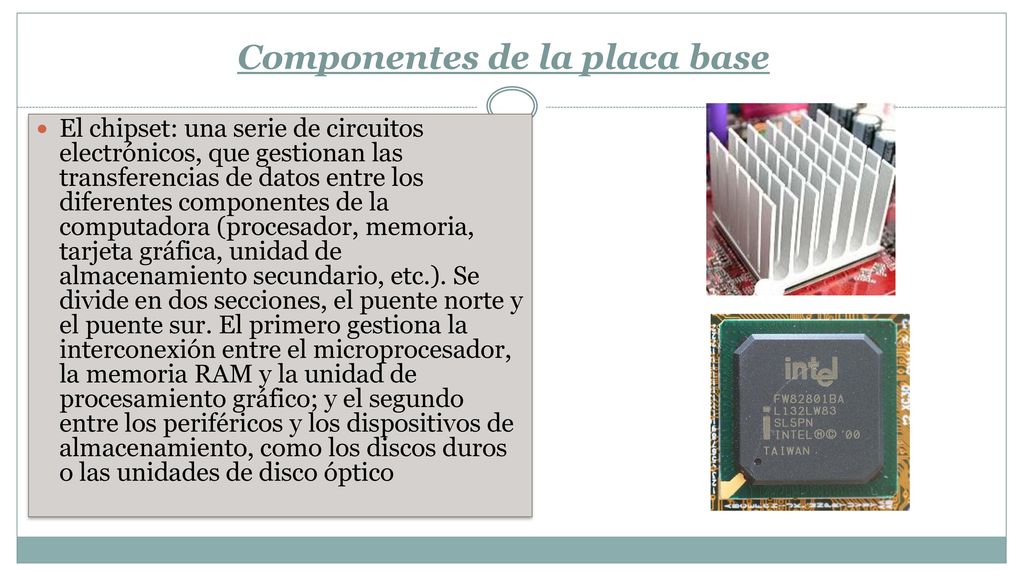

12 Componentes de la placa base
El chipset: una serie de circuitos electrónicos, que gestionan las transferencias de datos entre los diferentes componentes de la computadora (procesador, memoria, tarjeta gráfica, unidad de almacenamiento secundario, etc.). Se divide en dos secciones, el puente norte y el puente sur. El primero gestiona la interconexión entre el microprocesador, la memoria RAM y la unidad de procesamiento gráfico; y el segundo entre los periféricos y los dispositivos de almacenamiento, como los discos duros o las unidades de disco óptico

13 Componentes de la placa base
La pila de la CMOS: proporciona la electricidad necesaria para operar el circuito constantemente y que éste último no se apague perdiendo la serie de configuraciones guardadas. El BIOS: un programa registrado en una memoria no volátil. se encarga del reconocimiento de cualquier dispositivo instalado en nuestra Motherboard  para verificar su correcto funcionamiento . Recupera, y después ejecuta, las instrucciones registradas en un disco duro cuando arranca el sistema operativo. Para que el BIOS funcione es necesario que se alimente de energía eléctrica, la cual la suministra una pila.

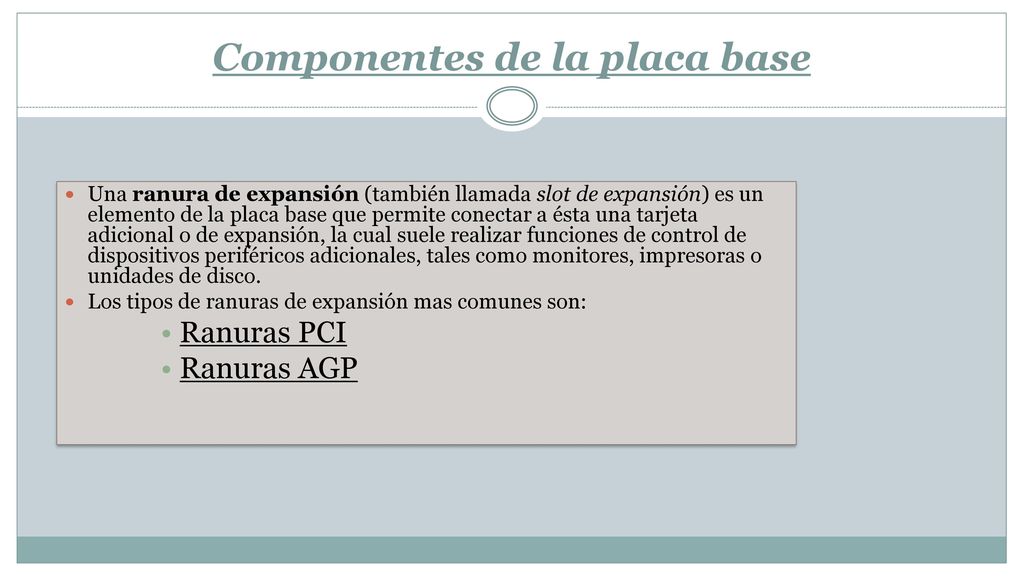

14 Componentes de la placa base
Una ranura de expansión (también llamada slot de expansión) es un elemento de la placa base que permite conectar a ésta una tarjeta adicional o de expansión, la cual suele realizar funciones de control de dispositivos periféricos adicionales, tales como monitores, impresoras o unidades de disco. Los tipos de ranuras de expansión mas comunes son: Ranuras PCI Ranuras AGP

15 Componentes de la placa base
Ranuras PCI (Peripheral Component Interconnect) o PCI es un bus de ordenador estándar para conectar dispositivos periféricos directamente a su placa base. Las ranuras AGP (accelerator graphic periferal ) se utilizan especialmente para tarjetas gráficas

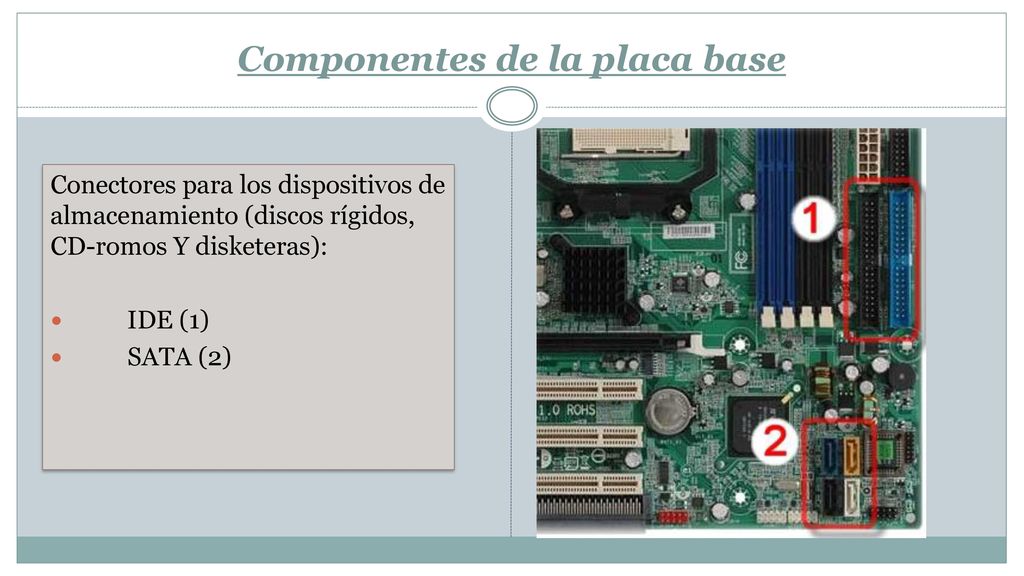

16 Componentes de la placa base
Conectores para los dispositivos de almacenamiento (discos rígidos, CD-romos Y disketeras): IDE (1) SATA (2)

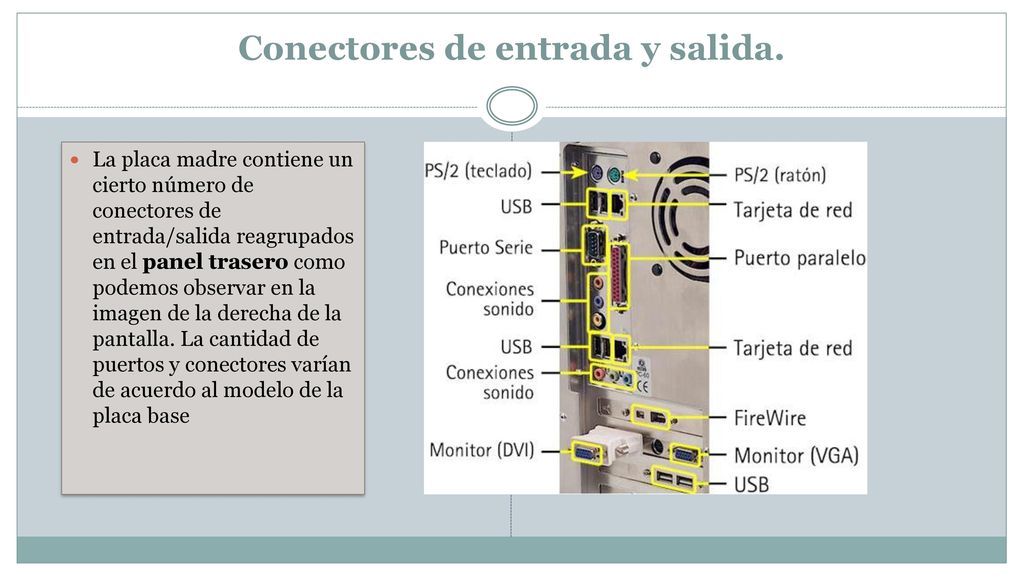

17 Conectores de entrada y salida.
La placa madre contiene un cierto número de conectores de entrada/salida reagrupados en el panel trasero como podemos observar en la imagen de la derecha de la pantalla. La cantidad de puertos y conectores varían de acuerdo al modelo de la placa base

18 Componentes de la placa base
Dos conectores de alimentación: 1) Es el que alimenta a la placa madre, antiguamente de 20 pines, la norma actual prevé 24 pines 2) Este conector, llamado "ATX P4" (o también ATX 12V), fue introducido por Intel para las Pentium 4, se conecta a la placa madre y es reservado exclusivamente a la alimentación del procesador, sin él es imposible iniciar el PC.

19 PLACA BASE Y SUS COMPONENTES
Imagen de una Placa Base estándar y sus componentes
