Antes de la llegada del microprocesador, una computadora fue construida por lo general en una jaula de caso de tarjetas o unidad central con los componentes.

Presentación del tema: "Antes de la llegada del microprocesador, una computadora fue construida por lo general en una jaula de caso de tarjetas o unidad central con los componentes."— Transcripción de la presentación:

1

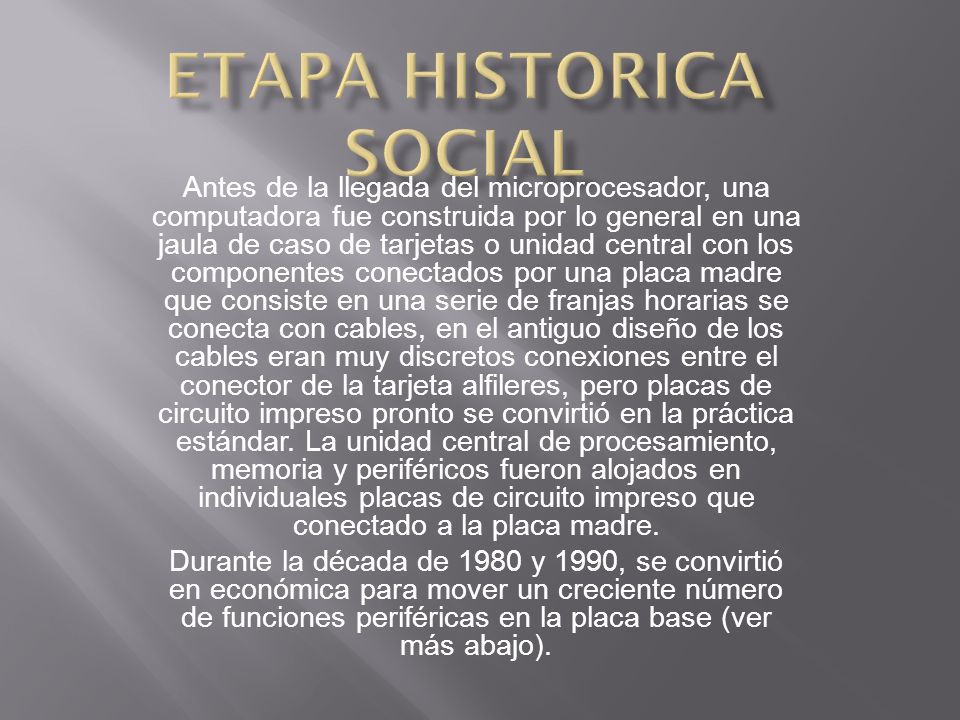

2 Antes de la llegada del microprocesador, una computadora fue construida por lo general en una jaula de caso de tarjetas o unidad central con los componentes conectados por una placa madre que consiste en una serie de franjas horarias se conecta con cables, en el antiguo diseño de los cables eran muy discretos conexiones entre el conector de la tarjeta alfileres, pero placas de circuito impreso pronto se convirtió en la práctica estándar. La unidad central de procesamiento, memoria y periféricos fueron alojados en individuales placas de circuito impreso que conectado a la placa madre. Durante la década de 1980 y 1990, se convirtió en económica para mover un creciente número de funciones periféricas en la placa base (ver más abajo).

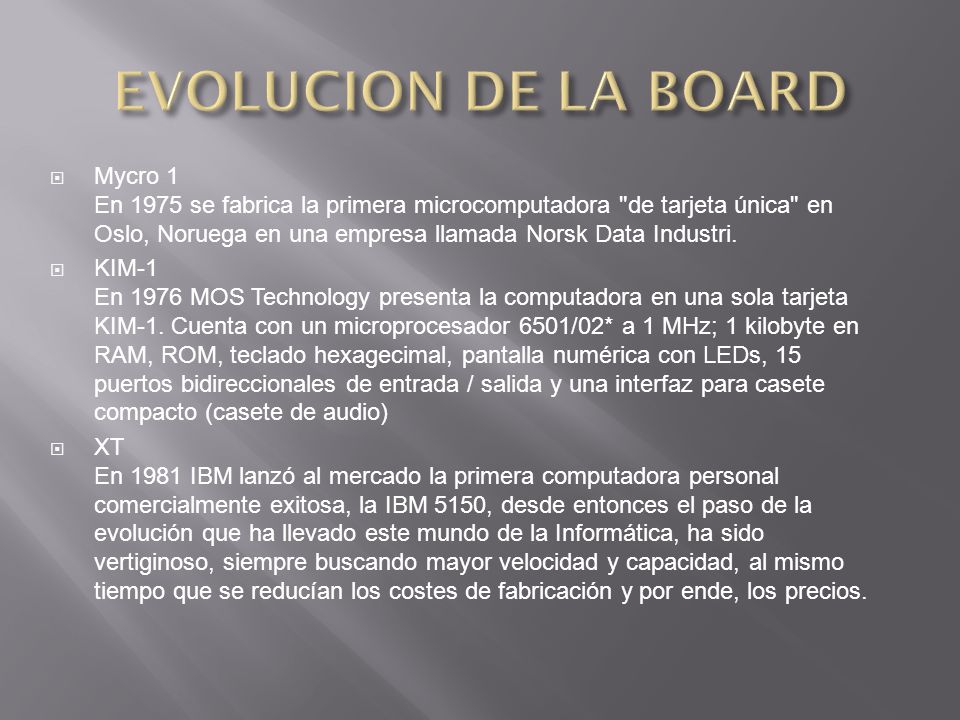

3  Mycro 1 En 1975 se fabrica la primera microcomputadora "de tarjeta única" en Oslo, Noruega en una empresa llamada Norsk Data Industri.  KIM-1 En 1976 MOS Technology presenta la computadora en una sola tarjeta KIM-1. Cuenta con un microprocesador 6501/02* a 1 MHz; 1 kilobyte en RAM, ROM, teclado hexagecimal, pantalla numérica con LEDs, 15 puertos bidireccionales de entrada / salida y una interfaz para casete compacto (casete de audio)  XT En 1981 IBM lanzó al mercado la primera computadora personal comercialmente exitosa, la IBM 5150, desde entonces el paso de la evolución que ha llevado este mundo de la Informática, ha sido vertiginoso, siempre buscando mayor velocidad y capacidad, al mismo tiempo que se reducían los costes de fabricación y por ende, los precios.

4  AT El AT, basado en el estándar IBM PC-AT, fue estándar absoluto durante años, desde los primeros microprocesadores Intel 80286 hasta los primeros Pentium II y equivalentes incluidos.

5 El surgimiento de la tarjeta madre tuvo un gran impacto en la sociedad en todo el mundo pues permite la unión de la CPU, tarjeta de gráficos, tarjeta de sonido, controlador de IDE/ATA/Serial ATA de disco duro, memoria (RAM), y todos los otros dispositivos en un sistema de computo.

6 En el futuro la tarjeta madre podrá evolucionar a otro tipo de tecnología que haga el mismo trabajo que esta pero con menor cantidad de circuitería, haciéndola mas pequeña y con una mayor capacidad para tarjetas.

7 También conocida como Main Board, Mother Board, Placa Base y Placa madre, son todos sinónimos. Board significa tarjeta. Está constituida por elementos electrónicos de todo tipo, como diodos, resistencias, condensadores, transistores, bobinas, sockers, etc. Su función es contener todo el hardware que requiere el software para poder funcionar, para que usando el software, por ejemplo un sistema operacional con el hardware podamos hacer lo que deseamos. Es una tarjeta de Baquelita o Baquela que tiene componentes electrónicos y cada uno de ellos interactúa para poder hacer que el software interactúe con ese hardware.

8  Es una tarjeta de circuito impreso a la que se conectan los componentes que constituyen la computadora u ordenador. Es una parte fundamental a la hora de armar una PC de escritorio o portátil. Tiene instalados una serie de circuitos integrados, entre los que se encuentra el circuito integrado auxiliar, que sirve como centro de conexión entre el microprocesador, la memoria de acceso aleatorio (RAM), las ranuras de expansión y otros dispositivos. Va instalada dentro de una caja o gabinete que por lo general está hecha de chapa y tiene un panel para conectar dispositivos externos y muchos conectores internos y zócalos para instalar componentes dentro de la caja. La placa base, además, incluye un firmware llamado BIOS, que le permite realizar las funcionalidades básicas, como pruebas de los dispositivos, vídeo y manejo del teclado, reconocimiento de dispositivos y carga del sistema operativo.

9 Se encarga de conectar todos los dispositivos para que funcione el sistema operativo. Para abreviar un poco digamos que recibe la electricidad desde la fuente de alimentación y la distribuye a todos los componentes conectados en ella. A demás transmite los datos entre los diferentes componentes del ordenador a través de los llamados buses de datos (son espacios físicos que permiten el transporte de información y energía entre dos puntos de la computadora) de esta manera el procesador puede trabajar con los datos

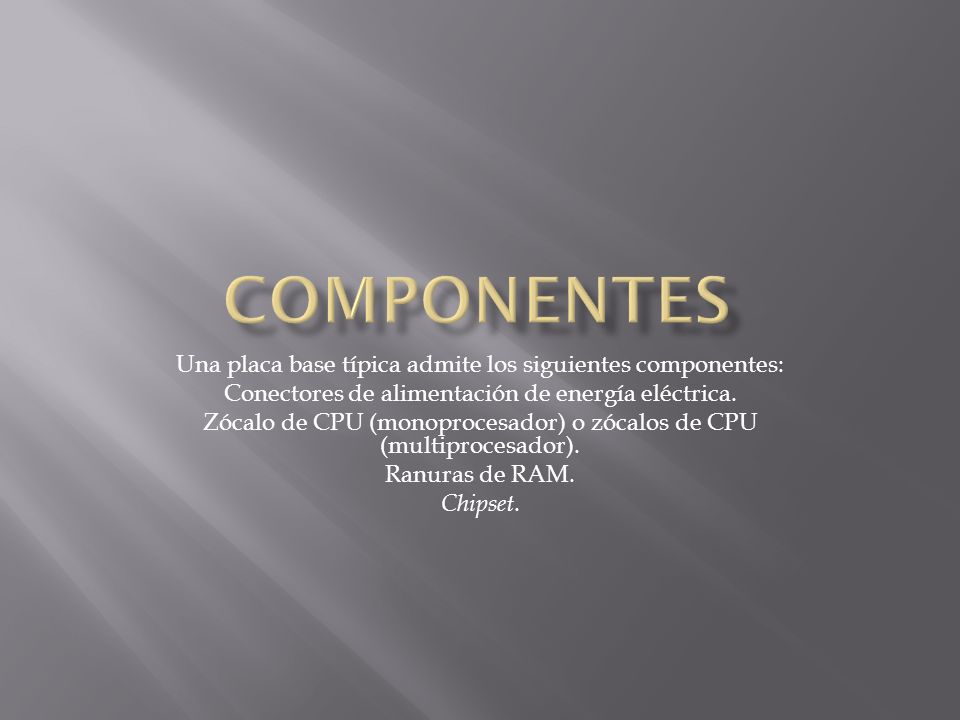

10 Una placa base típica admite los siguientes componentes: Conectores de alimentación de energía eléctrica. Zócalo de CPU (monoprocesador) o zócalos de CPU (multiprocesador). Ranuras de RAM. Chipset.

11

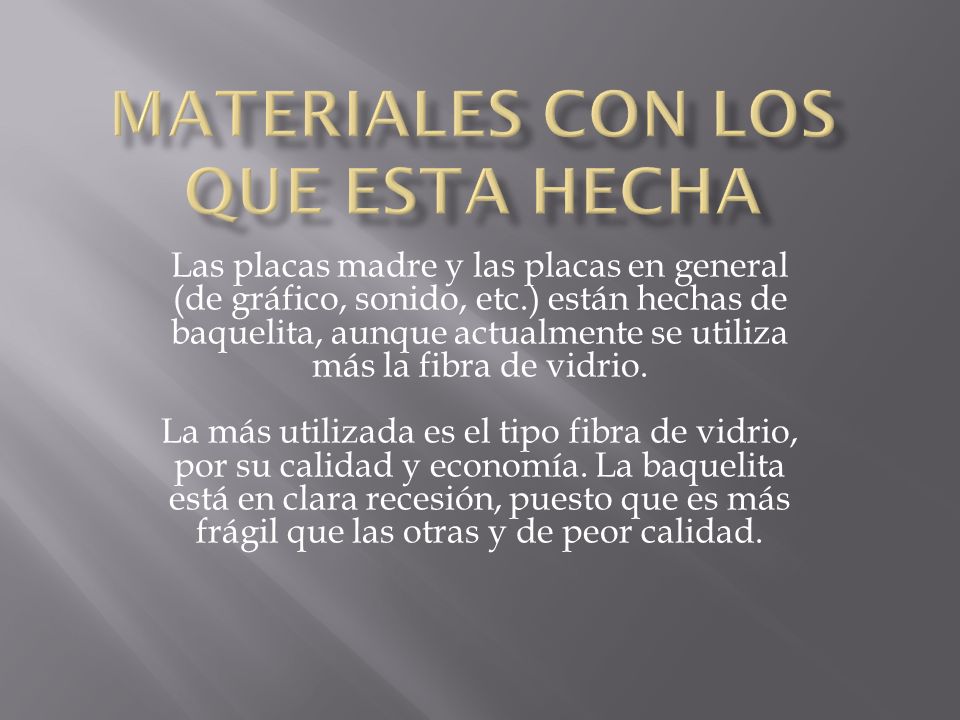

12 Las placas madre y las placas en general (de gráfico, sonido, etc.) están hechas de baquelita, aunque actualmente se utiliza más la fibra de vidrio. La más utilizada es el tipo fibra de vidrio, por su calidad y economía. La baquelita está en clara recesión, puesto que es más frágil que las otras y de peor calidad.

13  La placa base, placa madre, tarjeta madre o board (en inglés motherboard, mainboard) es una tarjeta de circuito impreso a la que se conectan las demás partes de la computadora. Tiene instalados una serie de integrados, entre los que se encuentra el Chipset que sirve como centro de conexión entre el procesador, la memoria RAM, los buses de expansión y otros dispositivos. Va instalada dentro de un gabinete que por lo general esta hecho de lamina y tiene un panel para conectar dispositivos externos y muchos conectores internos y zócalos para instalar componentes dentro del gabinete.

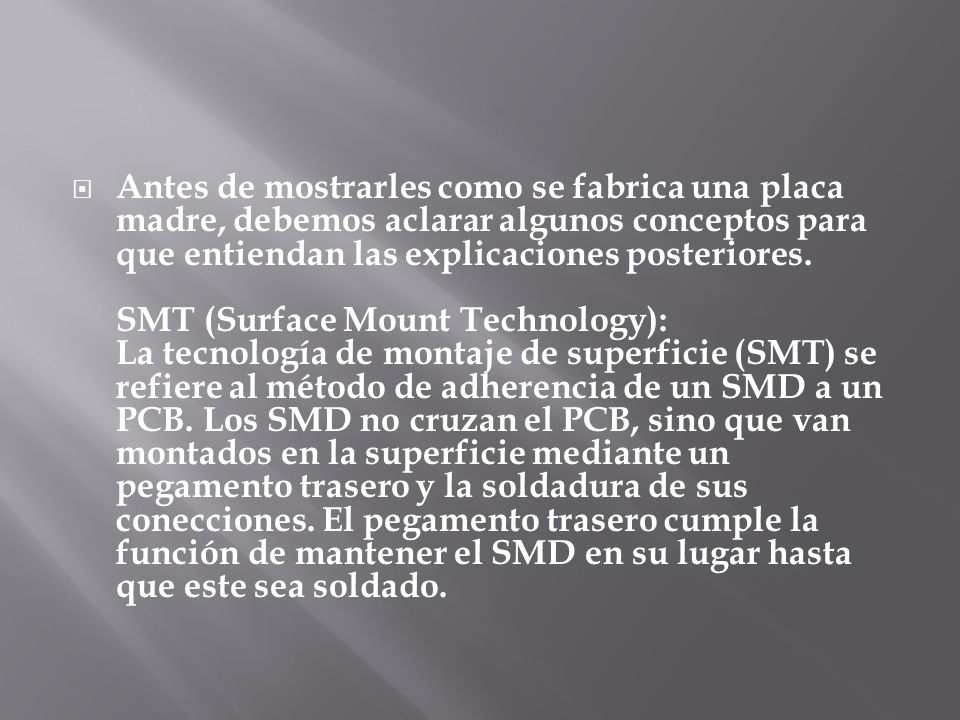

14  Antes de mostrarles como se fabrica una placa madre, debemos aclarar algunos conceptos para que entiendan las explicaciones posteriores. SMT (Surface Mount Technology): La tecnología de montaje de superficie (SMT) se refiere al método de adherencia de un SMD a un PCB. Los SMD no cruzan el PCB, sino que van montados en la superficie mediante un pegamento trasero y la soldadura de sus conecciones. El pegamento trasero cumple la función de mantener el SMD en su lugar hasta que este sea soldado.

15 tiene la función de ser la parte de una computadora donde se interconectan los periféricos, de almacenamiento, así como las memorias, CPU, teclado, y todo. para ello utiliza una velocidad de bus que varia según el modelo y unas tarjetas tienen mayores capacidades que otras, como por ejemplo pueden conectarse mas cosas en unos modelos y en otras no. por eso están los modelos baby at y atx, y tienen diferentes frecuencias en mhz. las mas nuevas integran un bus llamado pci express, que es da un frontal side bus.

16  la board moderna  1947 placa AT placa ATX

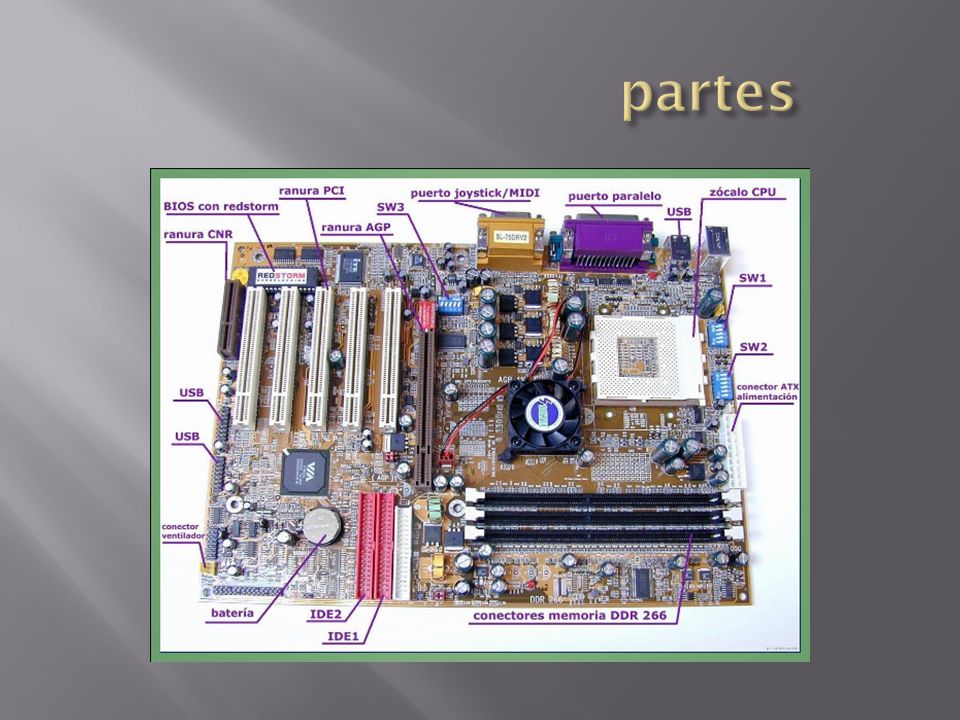

17
