1 Tecnología de la Fabricación. Ajustes y Tolerancias

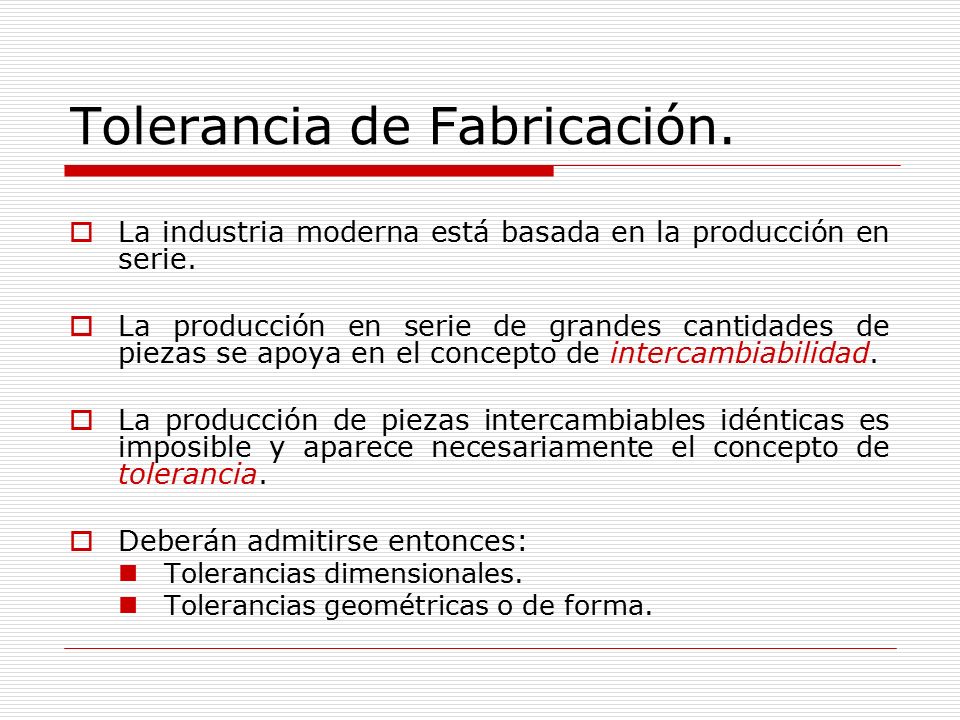

2 Tolerancia de Fabricación.  La industria moderna está basada en la producción en serie.  La producción en serie de grandes cantidades de piezas se apoya en el concepto de intercambiabilidad.  La producción de piezas intercambiables idénticas es imposible y aparece necesariamente el concepto de tolerancia.  Deberán admitirse entonces: Tolerancias dimensionales. Tolerancias geométricas o de forma.

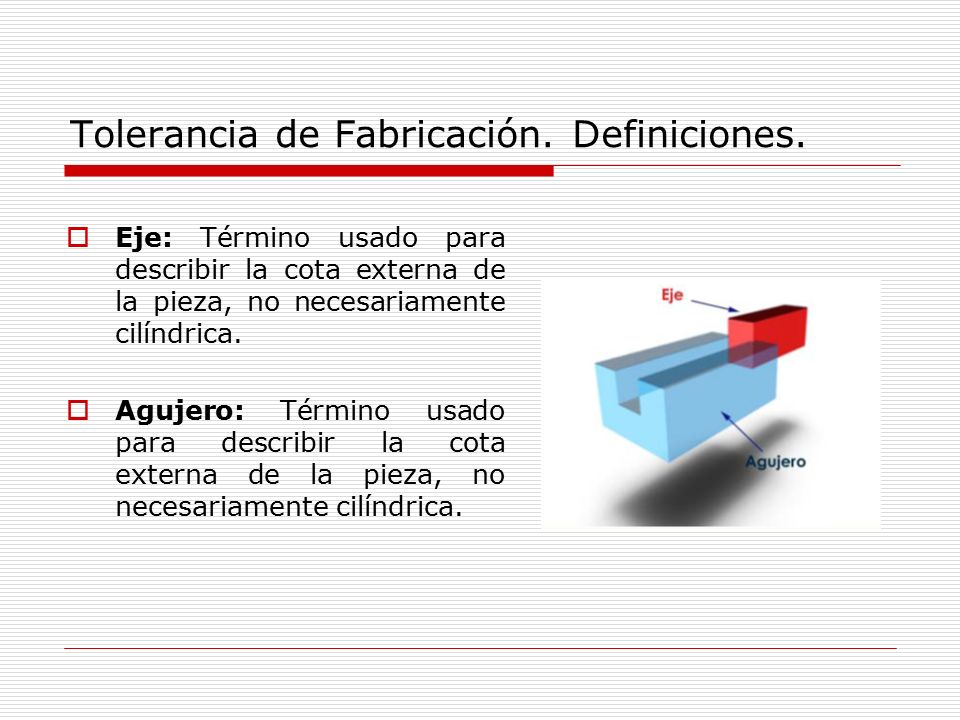

3 Tolerancia de Fabricación. Definiciones.  Eje: Término usado para describir la cota externa de la pieza, no necesariamente cilíndrica.  Agujero: Término usado para describir la cota externa de la pieza, no necesariamente cilíndrica.

4 Tolerancia de Fabricación. Definiciones. DS E DI E DNDN TETE Dmin E Dmax E Línea de cero DS A DI A Dmin A Dmax A TATA Medida nominal: Valor numérico de la cota asignada en el plano. Diferencia Superior: DS = D máx - D N Diferencia Inferior: DI = D min - D N Tolerancia: T = D máx - D min

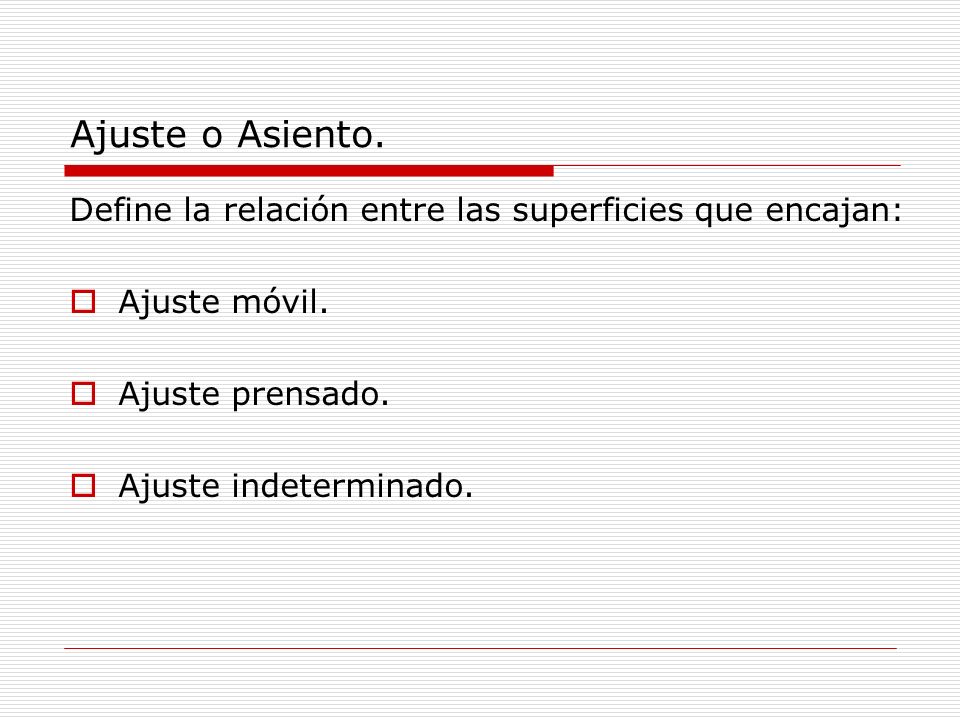

5 Ajuste o Asiento. Define la relación entre las superficies que encajan:  Ajuste móvil.  Ajuste prensado.  Ajuste indeterminado.

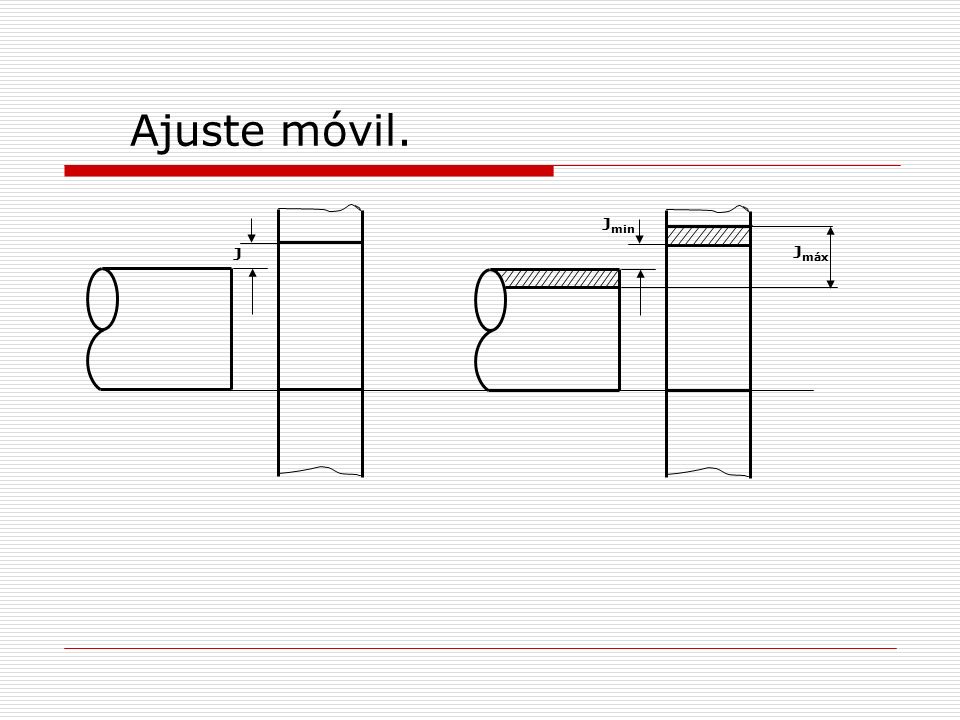

6 Ajuste móvil. J máx J min J

7 Ajuste prensado. A máx A min A

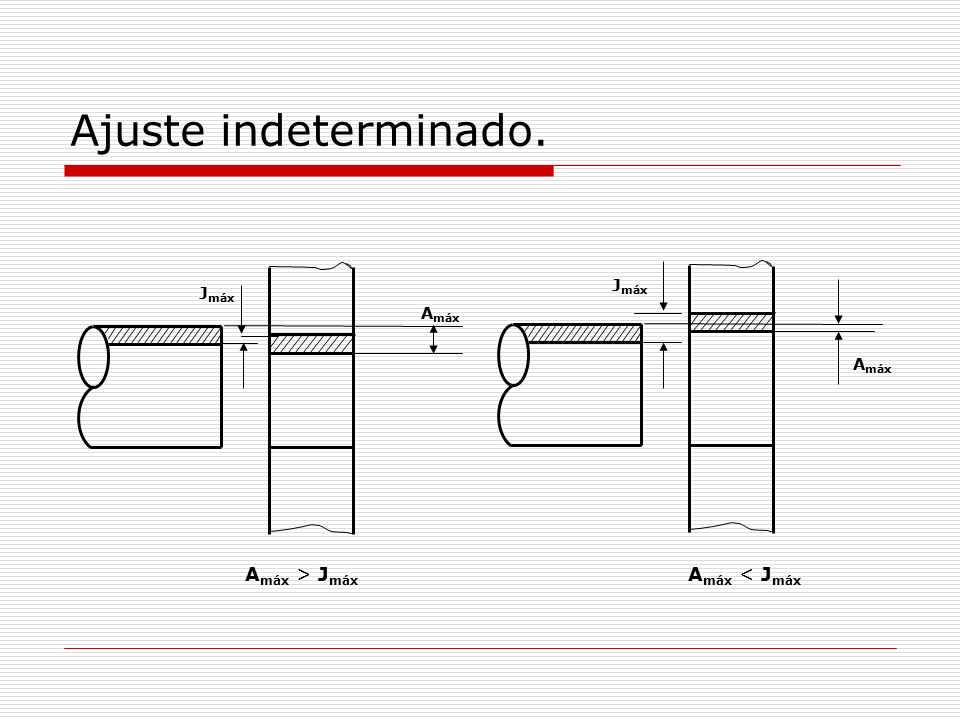

8 Ajuste indeterminado. A máx J máx A máx > J máx A máx < J máx

9 Calidad del trabajo. Tolerancias fundamentales. Diferentes construcciones mecánicas requieren diversos grados de precisión. La norma ISO establece 19 grados de precisión (IT01 a IT17) llamados “calidades”. A cada una de ellas asigna una cantidad U t de unidades de tolerancia, de forma tal que: T= U t.i la unidad de tolerancia se define : Calidad IT567891011121314151617 Tolerancia7i10i16i25i40i64i100i160i250i400i640i1000i1600i Zona de Tolerancia: Se define por la magnitud de T y su posición respecto de la línea de cero. La Posición de Tolerancia respecto de la medida nominal debe definirse para cada rango de D y para cada calidad.

10 Posición de la zona de tolerancia. Ejes.

11 Posición de la zona de tolerancia. Agujeros.

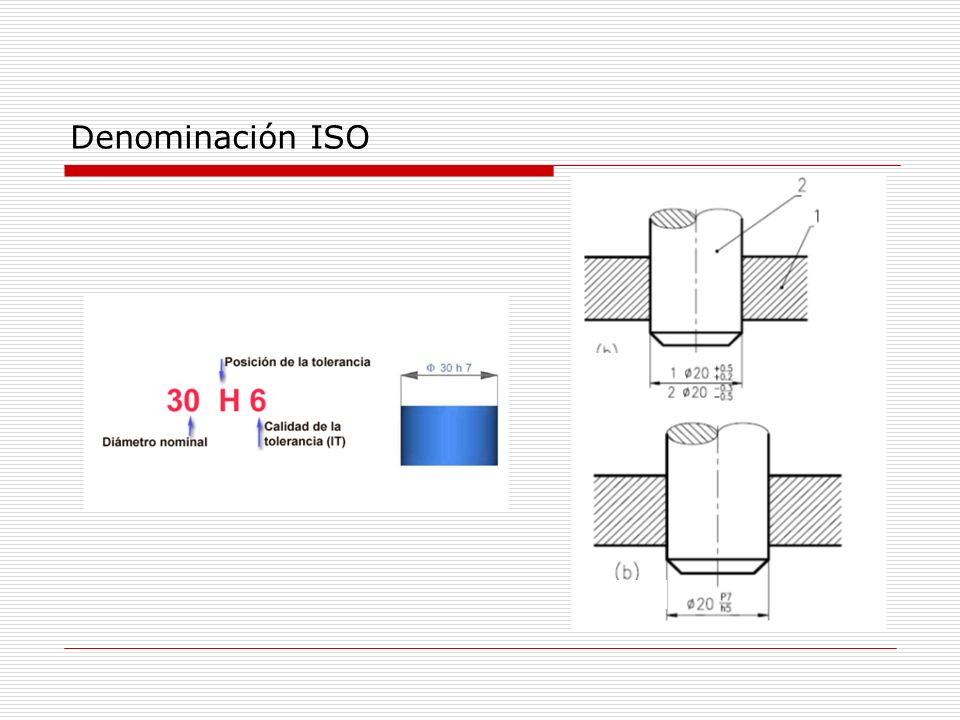

12 Denominación ISO

13 Sistemas ISO de ajustes. Sistema de eje único. (SEU)

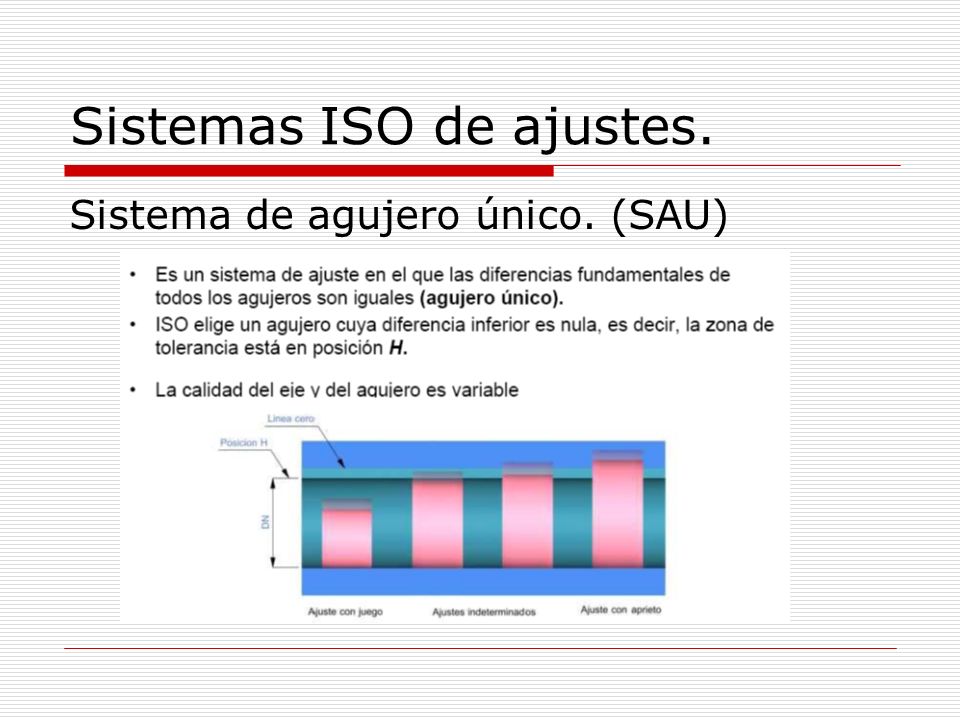

14 Sistemas ISO de ajustes. Sistema de agujero único. (SAU)

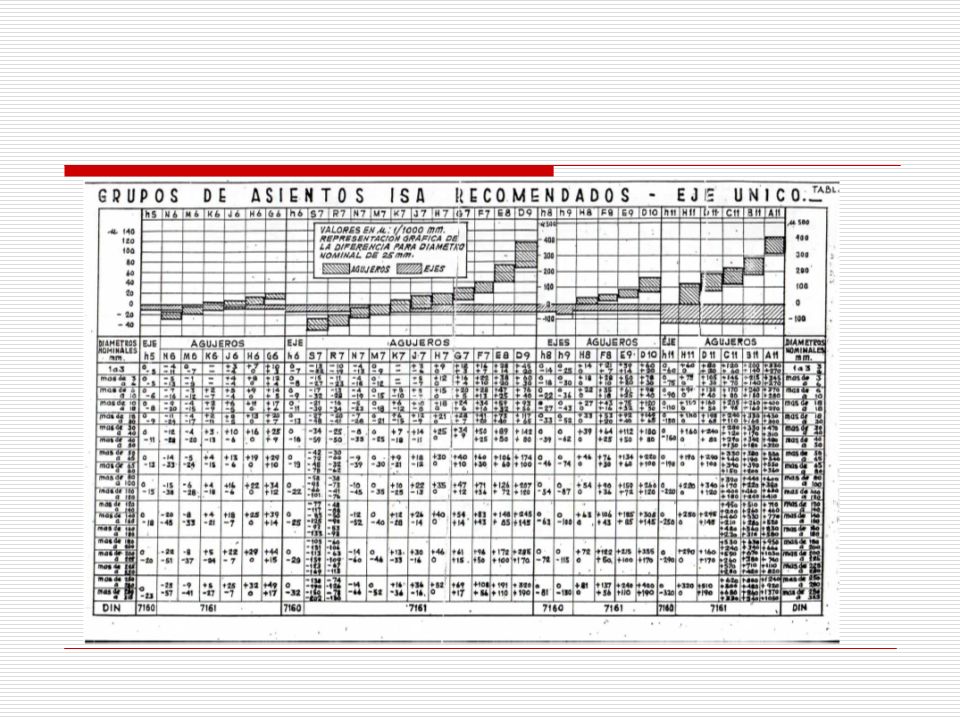

15

16

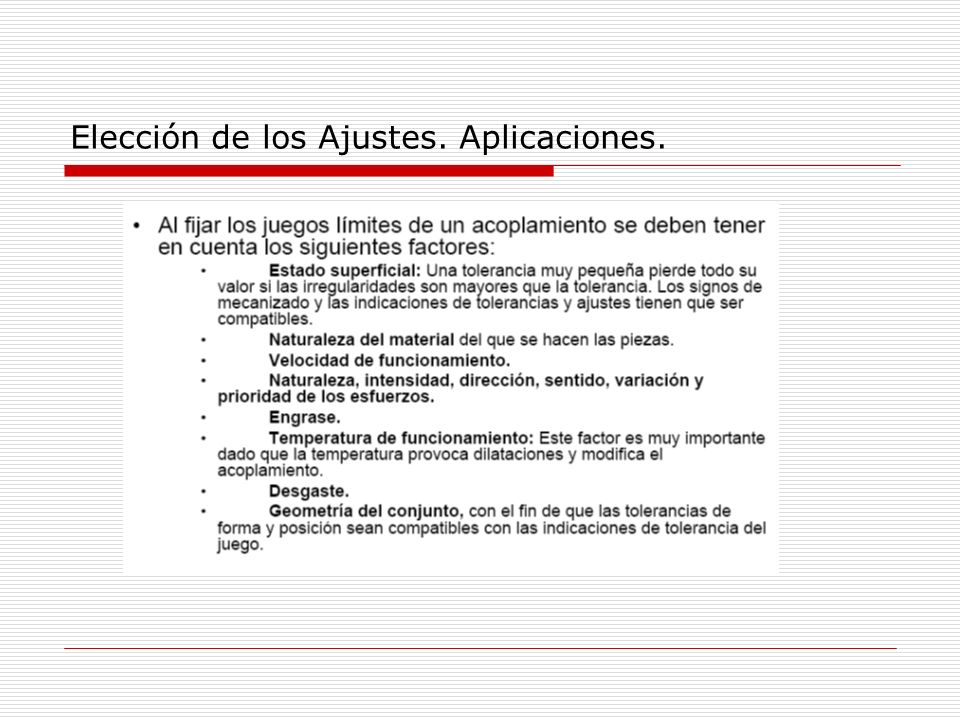

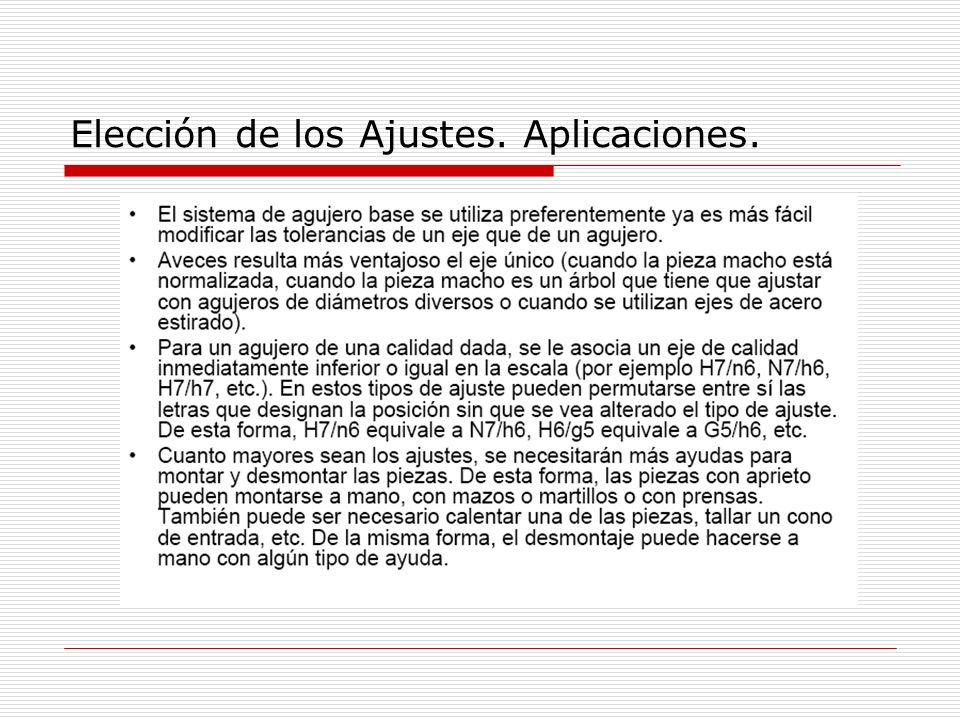

17 Elección de los Ajustes. Aplicaciones.

18

19
