RODAMIENTOS INDUSTRIALES

Presentación del tema: "RODAMIENTOS INDUSTRIALES"— Transcripción de la presentación:

1 RODAMIENTOS INDUSTRIALES
Ing. Edgar Sanabria Ponnefz Instructor de Mantenimiento Mecánico Industrial

2 Introducción Los rodamientos industriales son elementos mecánicos de uso indispensable en la maquinaria y equipos rotatorios en todo tipo de industria, por lo que se hace necesario conocer los distintos tipos que se encuentran. Toda vez que su manejo constituye una de las tareas más frecuentes del mecánico.

3 Objetivos Conocer las partes de un rodamiento.
Clasificar los tipos de rodamiento. Conocer las características de cada tipo de rodamiento.

4 Definición Un rodamiento, es un elemento mecánico que reduce la fricción entre un eje y las piezas conectadas a éste, sirviéndole de apoyo y facilitando su desplazamiento.

5 Partes de un rodamiento

6 Composición Los rodamientos son piezas de acero aleado con cromo, manganeso y molibdeno, para facilitar la ejecución de rigurosos tratamientos térmicos y obtener piezas de gran resistencia al desgaste  y a la fatiga. El material que más se utiliza para fabricar cojinetes es acero AISI que tiene como contenidos: % C % Cr % Mn % Si Y un porcentaje pequeño de otros elementos de aleación. El material se suele endurecer en un rango de 58 a 65 en la escala Rockwell para darle capacidad de resistir una alta tensión debida al contacto.

7 Tipos de Rodamientos Cada tipo de rodamientos muestra propiedades y características, que dependen de su diseño y que lo hace más o menos apropiado para una aplicación dada. Los principales tipos de rodamientos son: De bolas, de contacto angular, de rodillos cilíndricos, de agujas., de rodillos cónicos y axial de bolas.

8 Rodamientos rígidos de bolas
Son usados en una gran variedad de aplicaciones. Son fáciles de diseñar, no separables, capaces de operar en altas e incluso muy altas velocidades y requieren poca atención o mantenimiento en servicio. Estas características, unidas a su ventaja de precio, hacen a estos rodamientos los más populares de todos los rodamientos.

9 Rodamientos de bolas a rótula
Es de gran capacidad de carga radial y transmite movimiento con poca fricción y desgaste. Tiene dos hileras de bolas y un camino de rodadura esférico común en el aro exterior. El rodamiento es por tanto autoalineable e insensible a las desalineaciones angulares del eje en relación al soporte. Es particularmente apropiado para aplicaciones donde se pueden producir considerables desalineaciones o flexiones del eje.

10 Rodamientos de una hilera de bolas con contacto angular
El rodamiento de una hilera de bolas con contacto angular tiene dispuestos sus caminos de rodadura de forma que la presión ejercida por las bolas es aplicada oblicuamente con respecto al eje. Como consecuencia de esta disposición, el rodamiento es especialmente apropiado para soportar no solamente cargas radiales, sino también grandes cargas axiales, debiendo montarse el mismo en contraposición con otro rodamiento que pueda recibir carga axial en sentido contrario.

11 Rodamientos de rodillos cilíndricos
El rodamiento de rodillos cilíndricos tiene guiados sus rodillos por pestañas en uno de los aros. El otro aro, el aro libre, generalmente no tiene pestañas. Esta ejecución presenta la ventaja de permitir que el eje se desplace axialmente dentro de ciertos límites, con respecto al soporte. Los rodamientos con pestaña también en el aro libre pueden fijar axialmente el eje, siempre que los empujes axiales sean muy reducidos. Este rodamiento es adecuado para cargas radiales relativamente grandes y puede también soportar altas velocidades.

12 Rodamientos de agujas Son rodamientos con rodillos cilíndricos muy delgados y largos en relación con su menor diámetro. A pesar de su pequeña sección, estos rodamientos tienen una gran capacidad de carga y son apropiados para las aplicaciones donde el espacio radial es limitado.

13 Rodamientos de rodillos a rótula
El rodamiento de rodillos a rótula tiene dos hileras de rodillos con camino esférico común en el aro exterior siendo, por lo tanto, de alineación automática. El número y tamaño de sus rodillos le dan una capacidad de carga muy grande. La mayoría de las series puede soportar no solamente fuertes cargas radiales sino también cargas axiales considerables en ambas direcciones.

14 Rodamientos de rodillos cónicos
El rodamiento de rodillos cónicos, debido a la posición oblicua de los rodillos y caminos de rodadura, es especialmente adecuado para resistir cargas radiales y axiales simultáneas. Para casos en que la carga axial es muy importante hay una serie de rodamientos cuyo ángulo es muy abierto. Este rodamiento debe montarse en oposición con otro rodamiento capaz de soportar los esfuerzos axiales en sentido contrario. El rodamiento es desmontable; el aro interior con sus rodillos y el aro exterior se montan cada uno separadamente.

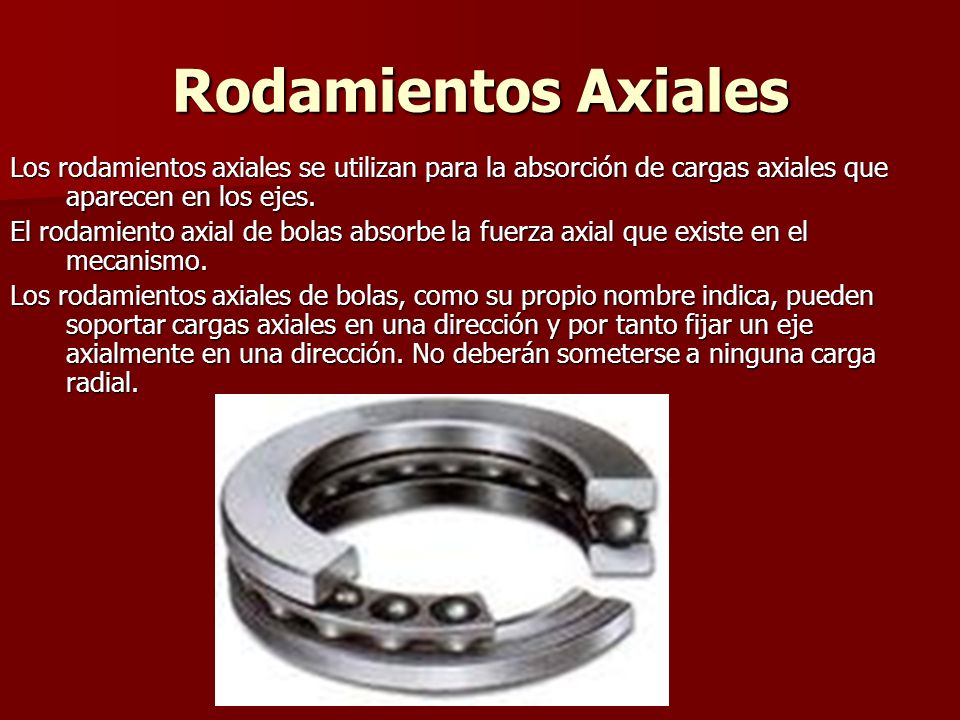

15 Rodamientos Axiales Los rodamientos axiales se utilizan para la absorción de cargas axiales que aparecen en los ejes. El rodamiento axial de bolas absorbe la fuerza axial que existe en el mecanismo. Los rodamientos axiales de bolas, como su propio nombre indica, pueden soportar cargas axiales en una dirección y por tanto fijar un eje axialmente en una dirección. No deberán someterse a ninguna carga radial.

16 Rodamientos especiales
Rodamientos CARB. Rodamientos NoWear. Rodamientos de bolas poliméricos. Rodamientos Y .

17 Rodamientos especiales
Rodamientos Y con un agujero NoWear hexagonal y cuadrado Rodamientos CARB®

18 Roldanas Las roldanas, que son rodamientos con un aro exterior de paredes particularmente gruesas, pueden absorber cargas elevadas así como cargas de choque. Son unidades listas para montar y están diseñadas para todo tipo de mandos de leva, pistas de rodadura, sistemas de transporte, etc. Las roldanas están basadas en los rodamientos de bolas, los rodamientos de agujas y los rodamientos de rodillos cilíndricos.

19 Conclusión Para el mantenimiento y cambio de los rodamientos industriales es necesario conocer estos componentes mecánicos y darles un tratamiento especial por cuanto son piezas muy sensibles en una máquina y si llegaran a fallar se traduciría en un malfuncionamiento que puede afectar la productividad de una empresa. FIN

20 Muchas gracias.
