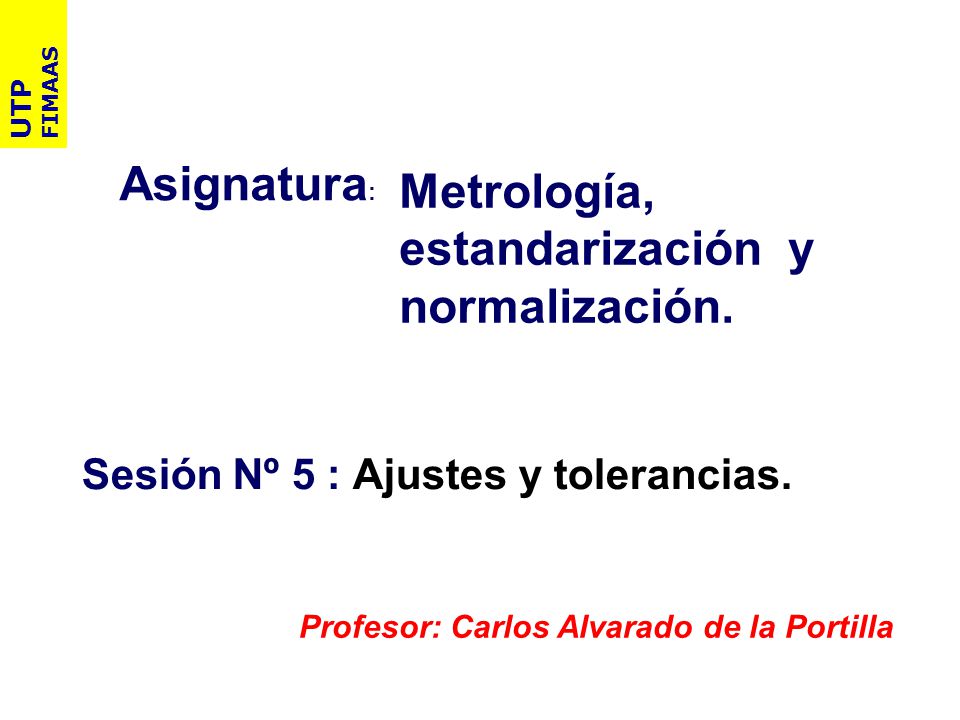

UTP FIMAAS Asignatura: Metrología, estandarización y normalización. Sesión Nº 5 : Ajustes y tolerancias. Profesor: Carlos Alvarado de la Portilla

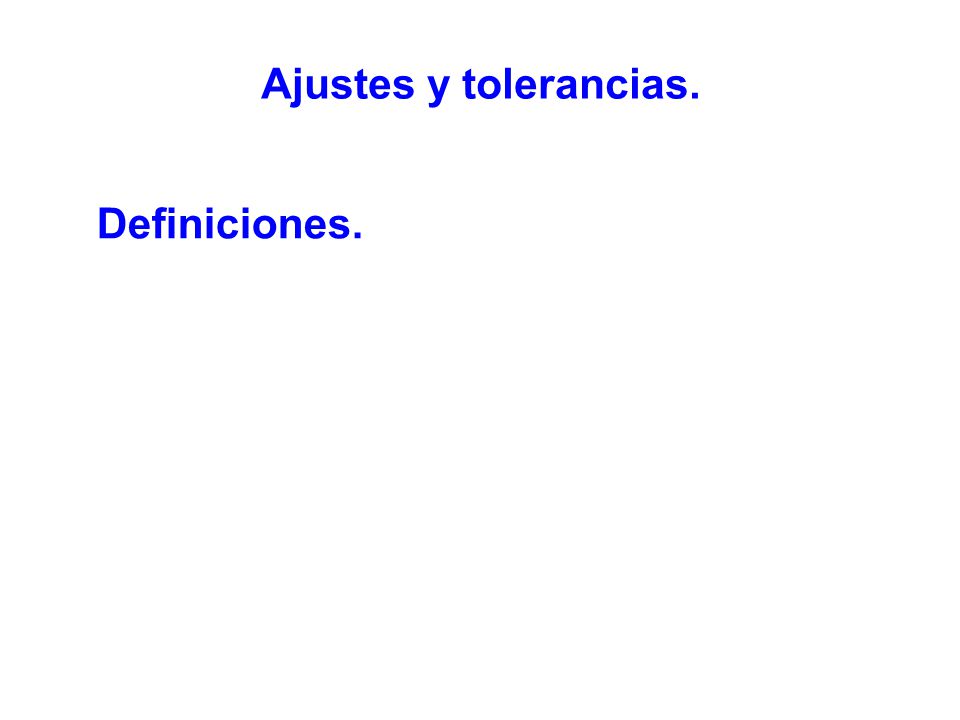

2 Ajustes y tolerancias. Definiciones.

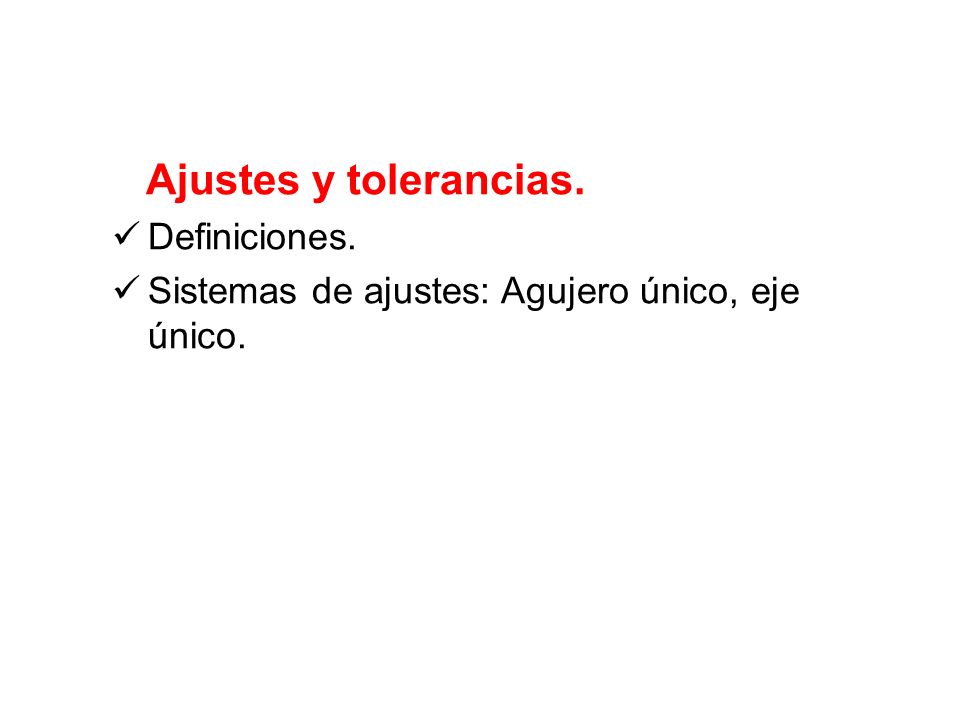

Sistemas de ajustes: Agujero único, eje único.

3 Fuentes bibliográficas empleadas.
Metrología Mc Graw Hill 2da Edición. Politécnico de Madrid.

4 Ajustes y tolerancias. Definiciones.

5

6

7

8

9 1. TOLERANCIA. Tolerancia se puede definir como la variación total admisible del valor de una dimensión. Las tolerancias dimensionales fijan un rango de valores permitidos para las cotas funcionales de la pieza.

10 Se utilizará la siguiente terminología en el estudio de este tipo de problemas.

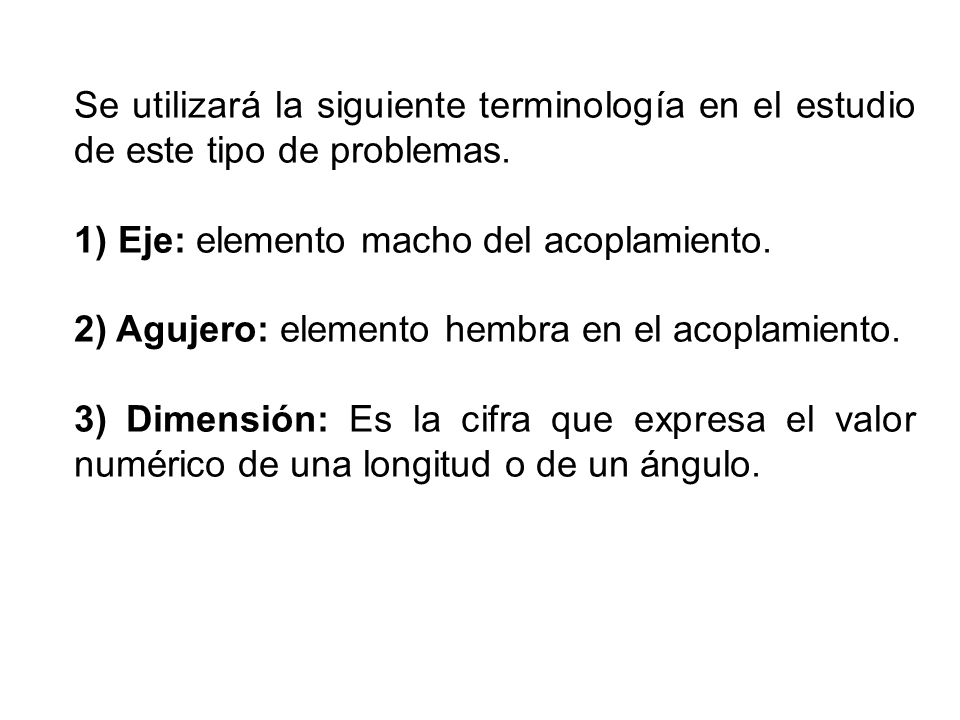

1) Eje: elemento macho del acoplamiento. 2) Agujero: elemento hembra en el acoplamiento. 3) Dimensión: Es la cifra que expresa el valor numérico de una longitud o de un ángulo.

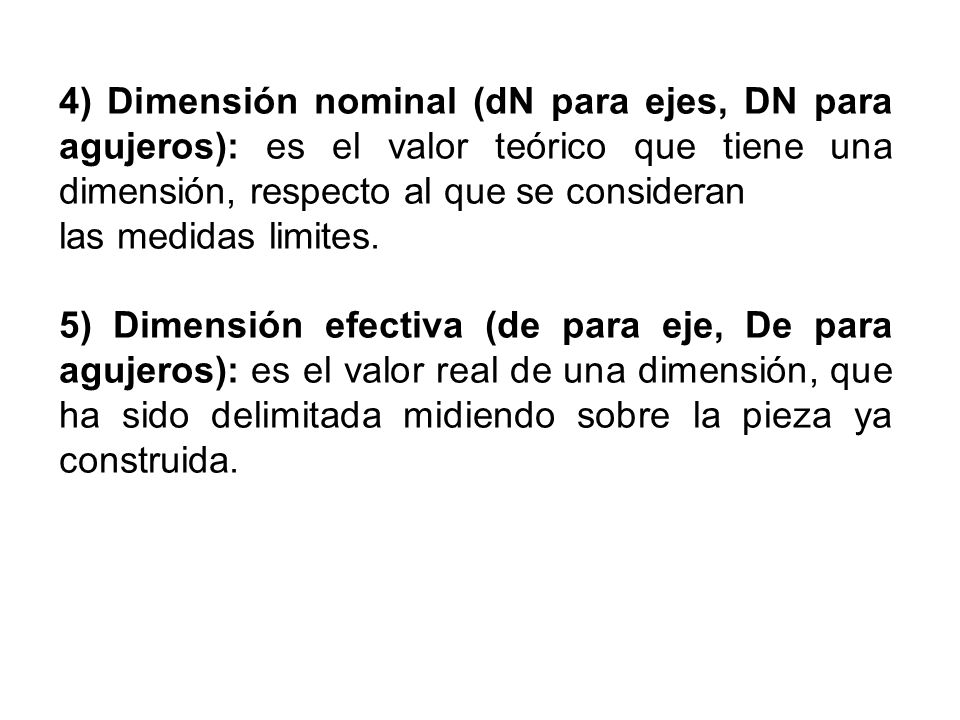

11 4) Dimensión nominal (dN para ejes, DN para agujeros): es el valor teórico que tiene una dimensión, respecto al que se consideran las medidas limites. 5) Dimensión efectiva (de para eje, De para agujeros): es el valor real de una dimensión, que ha sido delimitada midiendo sobre la pieza ya construida.

12 6) Dimensiones limites (máxima, dM para ejes, DM para agujeros; mínima, dm para ejes, Dm para agujeros): son los valores extremos que puede tomar la dimensión efectiva. 7) Desviación o diferencia: es la diferencia entre una dimensión y la dimensión nominal. 8) Diferencia efectiva: es la diferencia efectiva entre la medida efectiva y la dimensión nominal 9) Diferencia superior o inferior: es la diferencia entre la dimensión máxima/mínima y la dimensión nominal correspondiente.

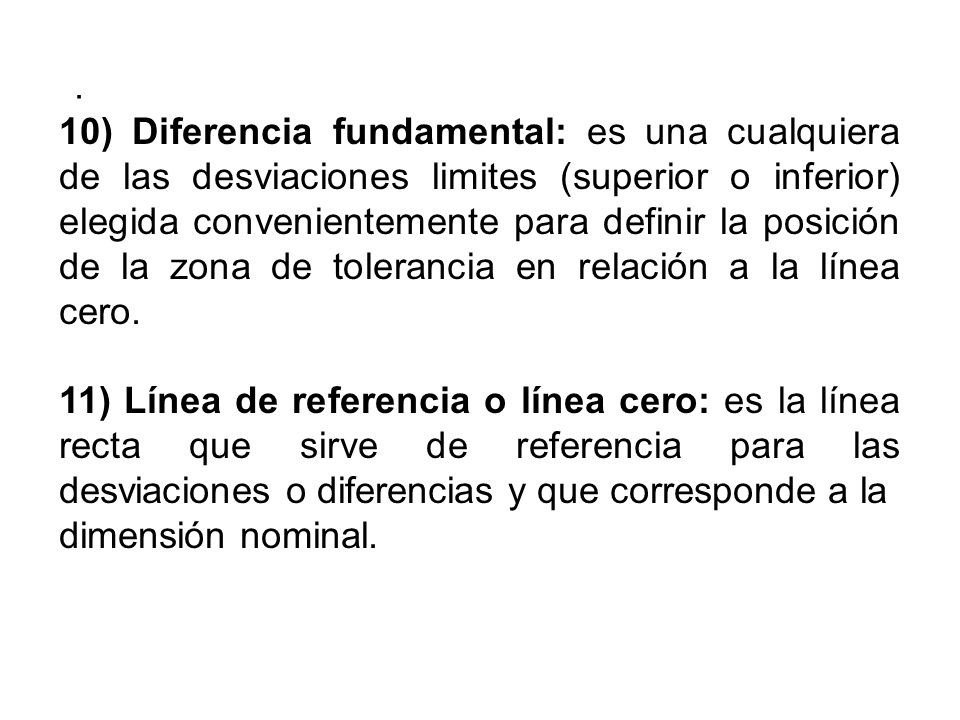

13 . 10) Diferencia fundamental: es una cualquiera de las desviaciones limites (superior o inferior) elegida convenientemente para definir la posición de la zona de tolerancia en relación a la línea cero. 11) Línea de referencia o línea cero: es la línea recta que sirve de referencia para las desviaciones o diferencias y que corresponde a la dimensión nominal.

14 12) Tolerancia (t para ejes, T para agujeros): es la variación máxima que puede tener la medida de la pieza. Viene dada por la diferencia entre las medidas limites, y coincide con la diferencia entre las desviaciones superior e inferior. 13) Zona de la tolerancia: es la zona cuya amplitud es el valor de la tolerancia 14) Tolerancia fundamental: es la tolerancia que se determina para cada grupo de dimensiones y para cada calidad de trabajo.

15 Definiciones de tolerancias y ajustes.

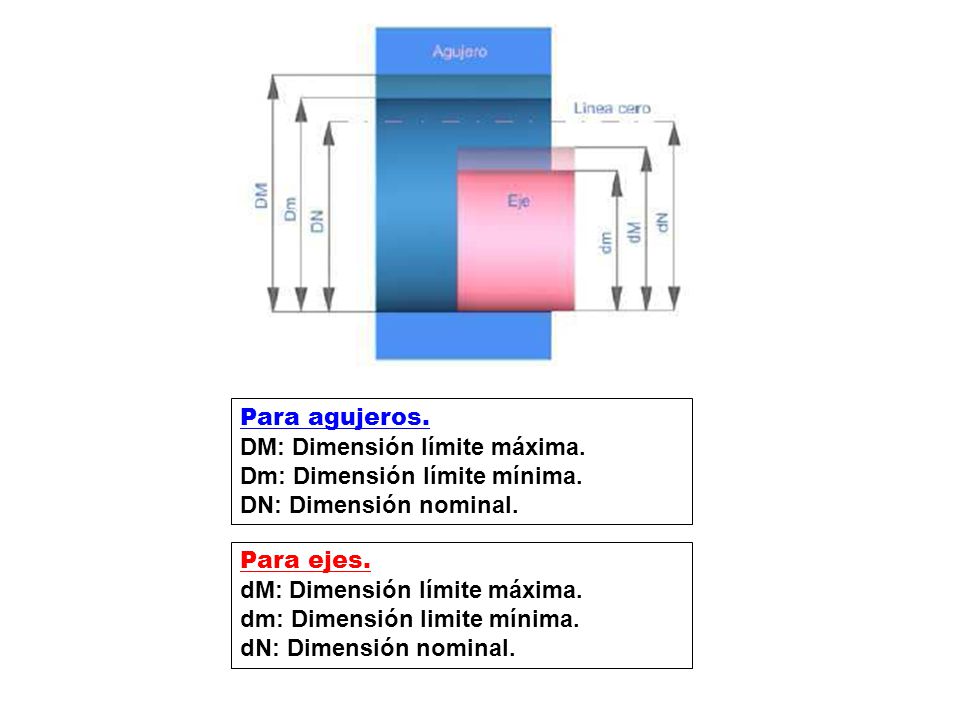

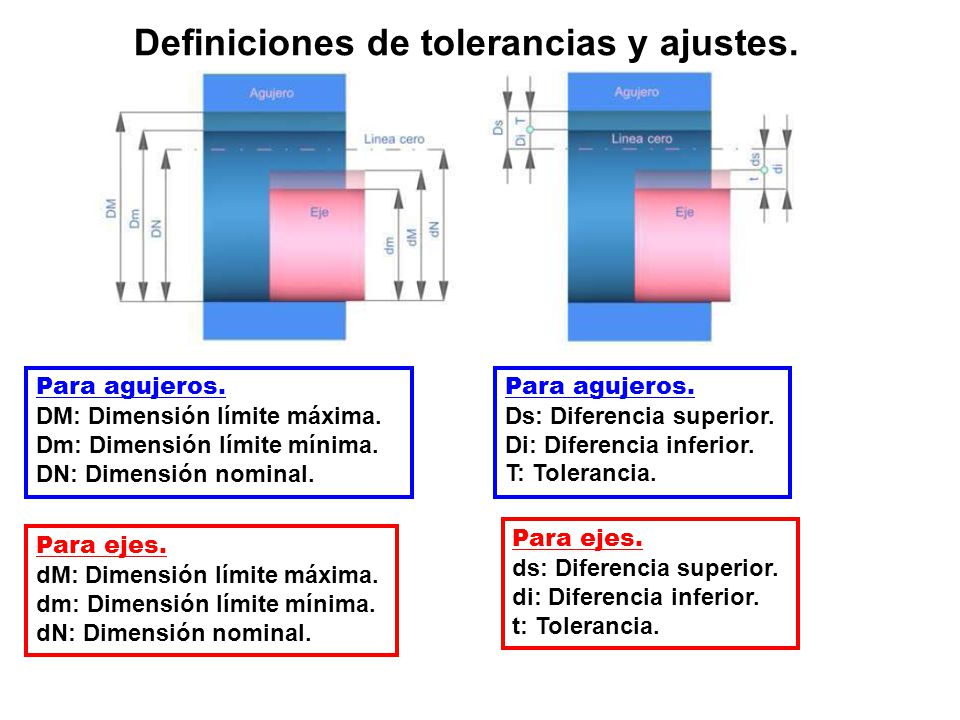

Para agujeros DM: Dimensión límite máxima. Dm: Dimensión límite mínima. DN: Dimensión nominal. Para agujeros Ds: Diferencia superior. Di: Diferencia inferior. T: Tolerancia. Para ejes. ds: Diferencia superior. di: Diferencia inferior. t: Tolerancia. Para ejes. dM: Dimensión límite máxima. dm: Dimensión límite mínima. dN: Dimensión nominal.

16 Representación de las tolerancias.
Las tolerancias dimensionales se pueden representar en los dibujos de varias formas: Con su medida nominal seguida de las desviaciones limites. Con los valores máximo y mínimo. Con la notación normalizada ISO.

17 La representación de las tolerancias, pueden ser a su vez:

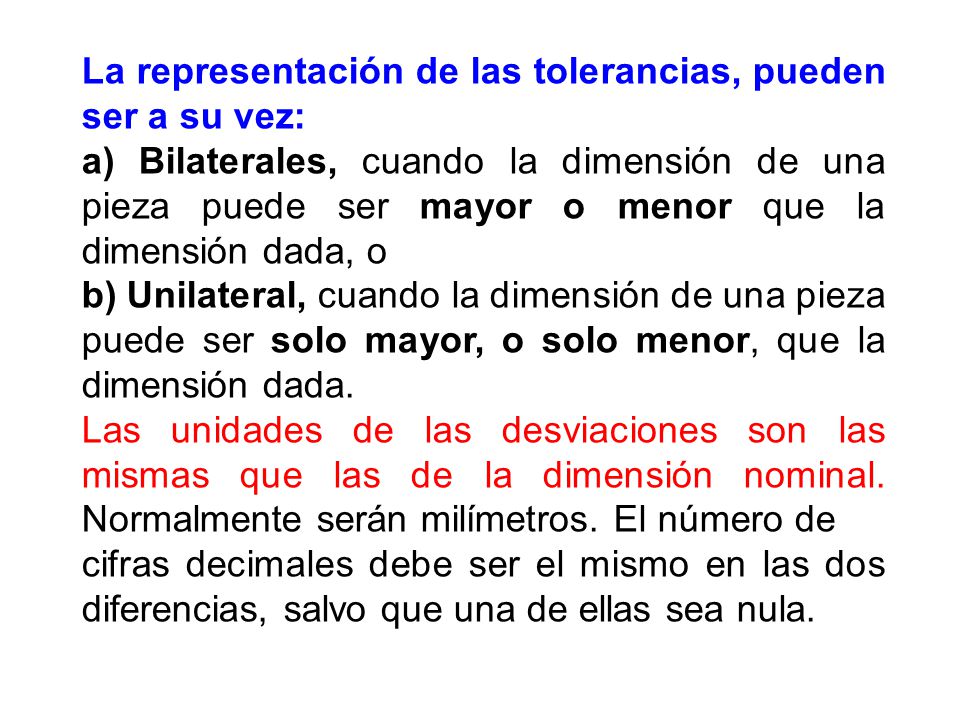

a) Bilaterales, cuando la dimensión de una pieza puede ser mayor o menor que la dimensión dada, o b) Unilateral, cuando la dimensión de una pieza puede ser solo mayor, o solo menor, que la dimensión dada. Las unidades de las desviaciones son las mismas que las de la dimensión nominal. Normalmente serán milímetros. El número de cifras decimales debe ser el mismo en las dos diferencias, salvo que una de ellas sea nula.

18

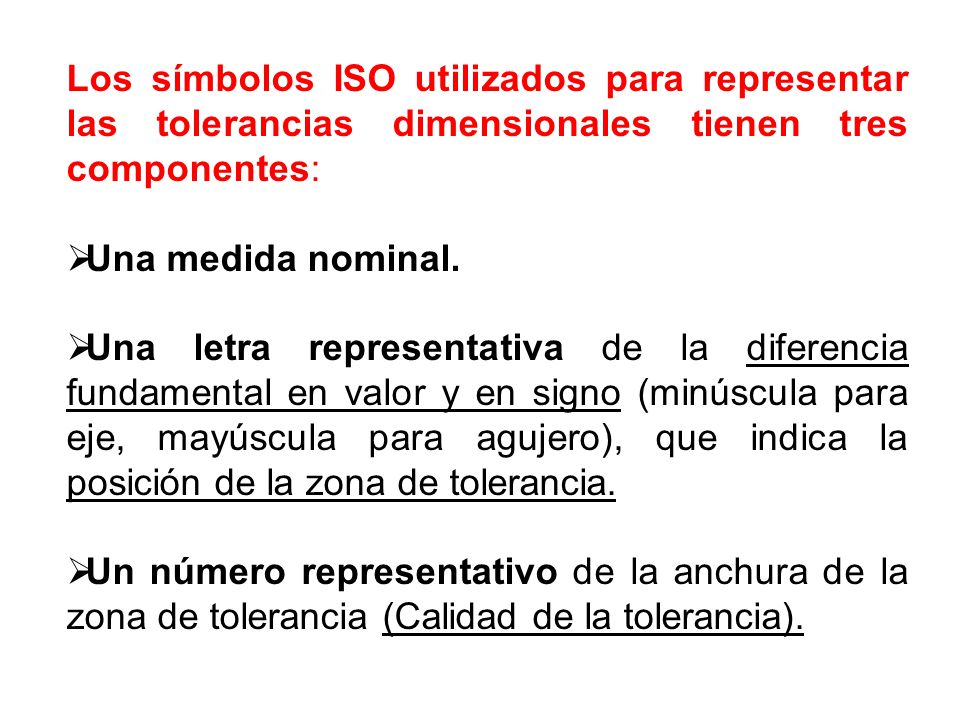

19 Los símbolos ISO utilizados para representar las tolerancias dimensionales tienen tres componentes:
Una medida nominal. Una letra representativa de la diferencia fundamental en valor y en signo (minúscula para eje, mayúscula para agujero), que indica la posición de la zona de tolerancia. Un número representativo de la anchura de la zona de tolerancia (Calidad de la tolerancia).

20 Una medida nominal. Una letra representativa Un número representativo

21

22 Para agujeros. DM: Dimensión límite máxima.
Dm: Dimensión límite mínima. DN: Dimensión nominal. Para ejes. dM: Dimensión límite máxima. dm: Dimensión limite mínima. dN: Dimensión nominal.

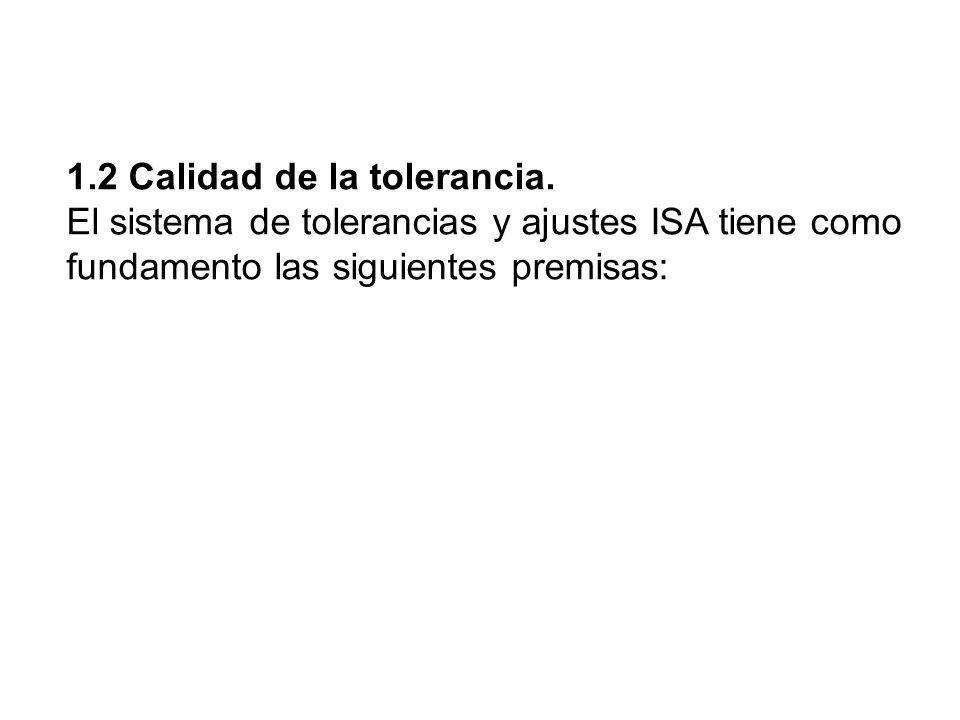

23 1.2 Calidad de la tolerancia.
El sistema de tolerancias y ajustes ISA tiene como fundamento las siguientes premisas:

24 1°) La temperatura de referencia es de 20°C.

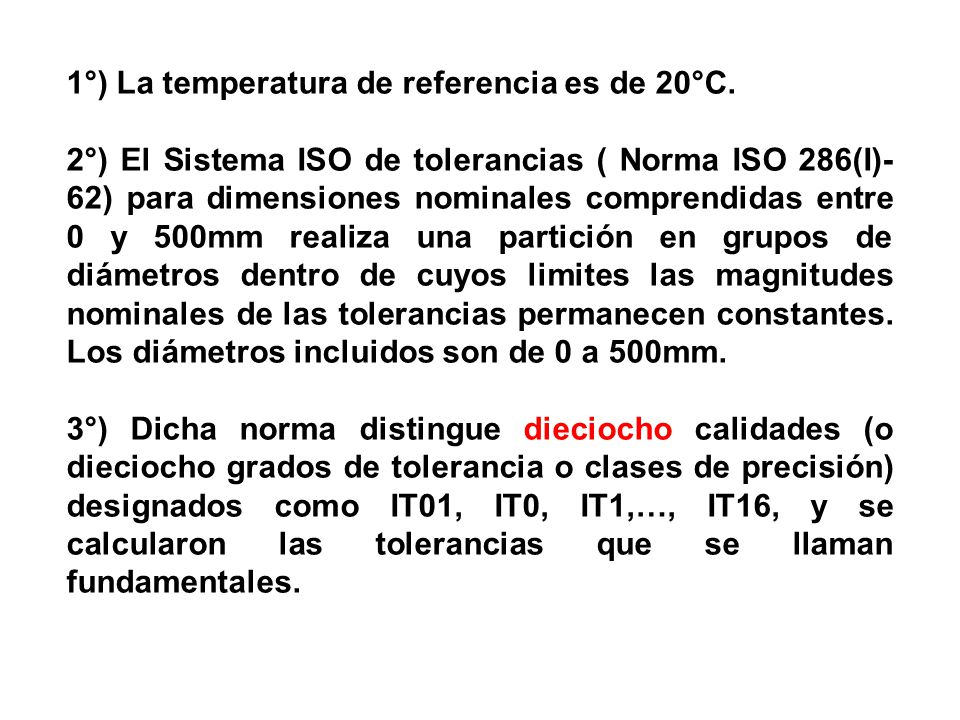

2°) El Sistema ISO de tolerancias ( Norma ISO 286(I)-62) para dimensiones nominales comprendidas entre 0 y 500mm realiza una partición en grupos de diámetros dentro de cuyos limites las magnitudes nominales de las tolerancias permanecen constantes. Los diámetros incluidos son de 0 a 500mm. 3°) Dicha norma distingue dieciocho calidades (o dieciocho grados de tolerancia o clases de precisión) designados como IT01, IT0, IT1,…, IT16, y se calcularon las tolerancias que se llaman fundamentales.

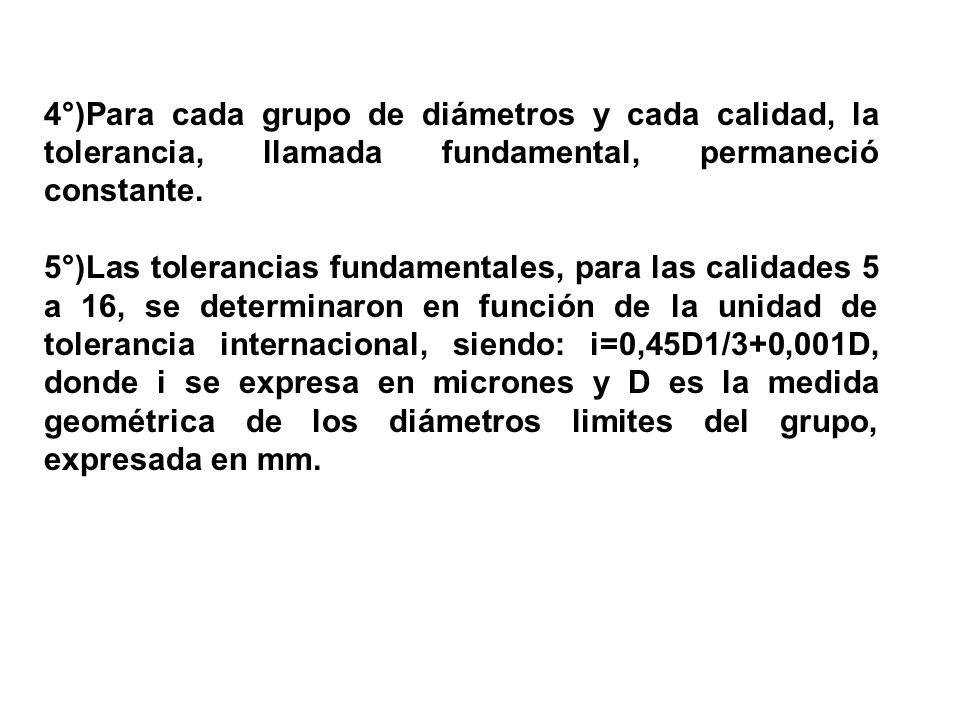

25 4°)Para cada grupo de diámetros y cada calidad, la tolerancia, llamada fundamental, permaneció constante. 5°)Las tolerancias fundamentales, para las calidades 5 a 16, se determinaron en función de la unidad de tolerancia internacional, siendo: i=0,45D1/3+0,001D, donde i se expresa en micrones y D es la medida geométrica de los diámetros limites del grupo, expresada en mm.

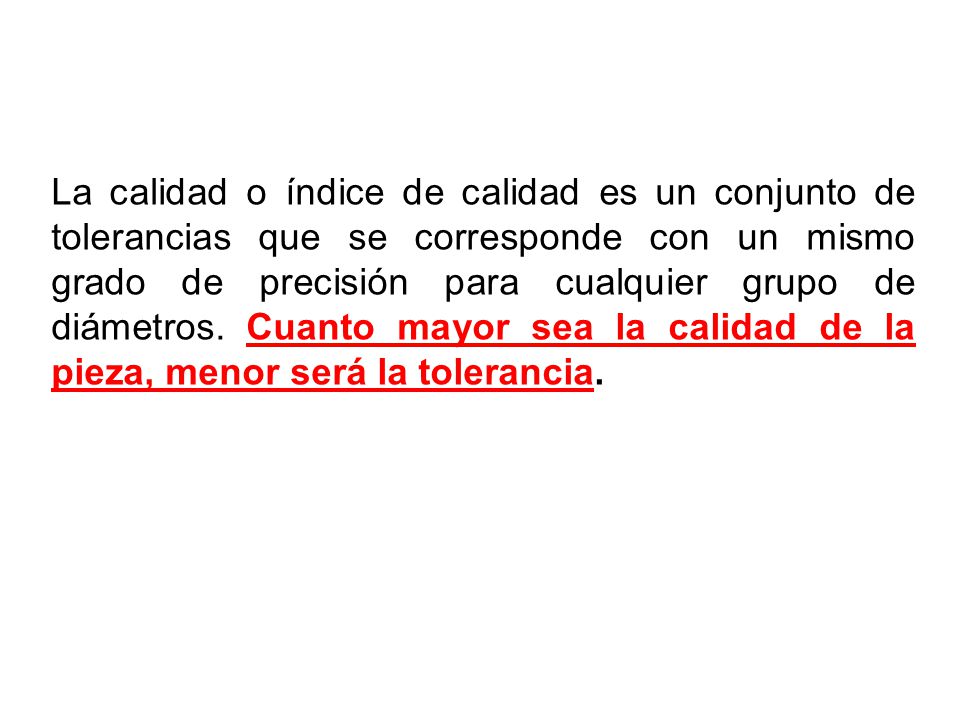

26 La calidad o índice de calidad es un conjunto de tolerancias que se corresponde con un mismo grado de precisión para cualquier grupo de diámetros. Cuanto mayor sea la calidad de la pieza, menor será la tolerancia.

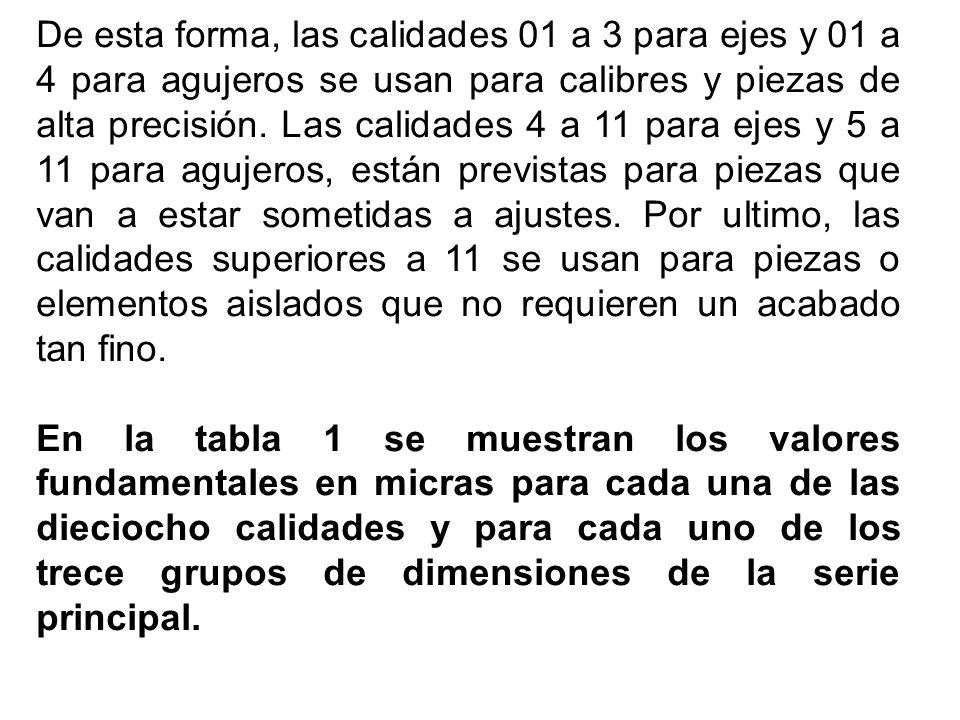

27 De esta forma, las calidades 01 a 3 para ejes y 01 a 4 para agujeros se usan para calibres y piezas de alta precisión. Las calidades 4 a 11 para ejes y 5 a 11 para agujeros, están previstas para piezas que van a estar sometidas a ajustes. Por ultimo, las calidades superiores a 11 se usan para piezas o elementos aislados que no requieren un acabado tan fino. En la tabla 1 se muestran los valores fundamentales en micras para cada una de las dieciocho calidades y para cada uno de los trece grupos de dimensiones de la serie principal.

28

29 1.3 Posición de la zona de tolerancia.

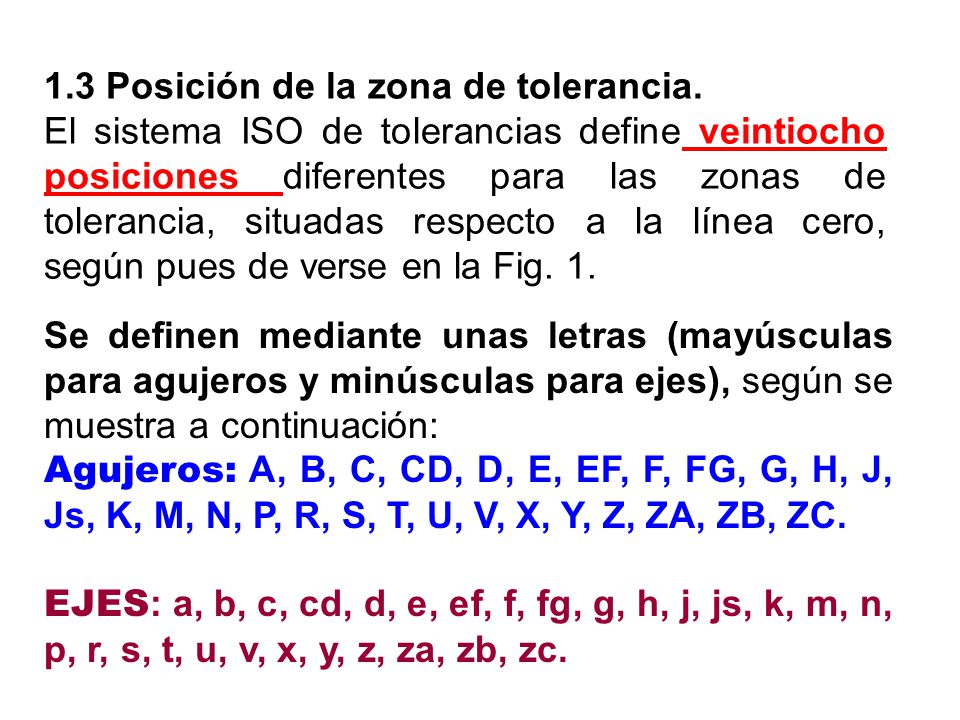

El sistema ISO de tolerancias define veintiocho posiciones diferentes para las zonas de tolerancia, situadas respecto a la línea cero, según pues de verse en la Fig. 1. Se definen mediante unas letras (mayúsculas para agujeros y minúsculas para ejes), según se muestra a continuación: Agujeros: A, B, C, CD, D, E, EF, F, FG, G, H, J, Js, K, M, N, P, R, S, T, U, V, X, Y, Z, ZA, ZB, ZC. EJES: a, b, c, cd, d, e, ef, f, fg, g, h, j, js, k, m, n, p, r, s, t, u, v, x, y, z, za, zb, zc.

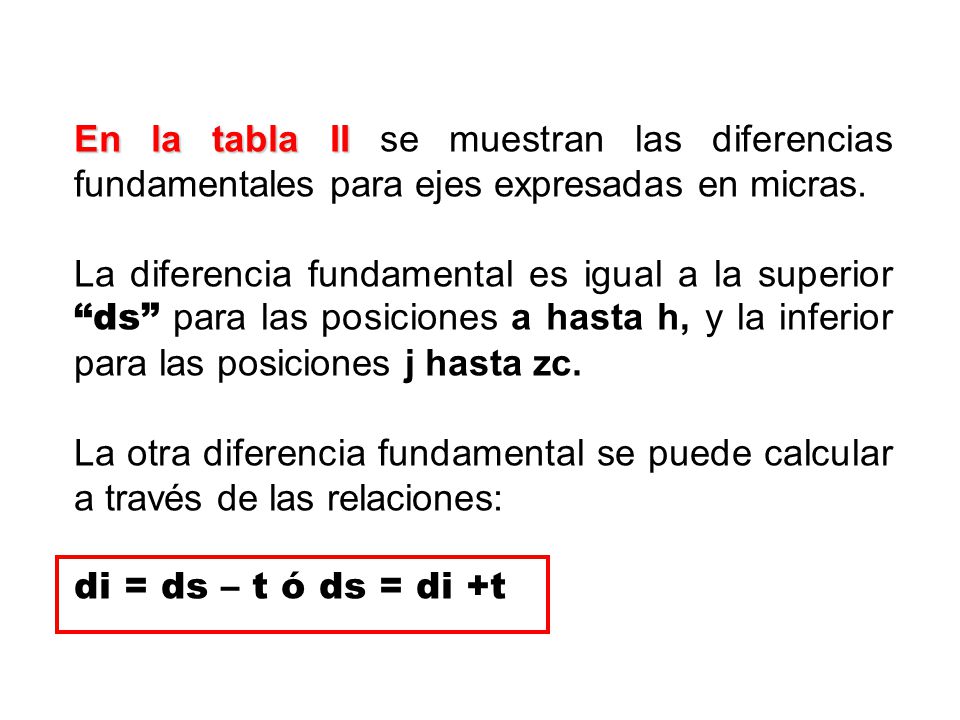

30 En la tabla II se muestran las diferencias fundamentales para ejes expresadas en micras.
La diferencia fundamental es igual a la superior “ds” para las posiciones a hasta h, y la inferior para las posiciones j hasta zc. La otra diferencia fundamental se puede calcular a través de las relaciones: di = ds – t ó ds = di +t

31 En la tabla III se muestran las diferencias fundamentales para agujeros expresadas en micras.

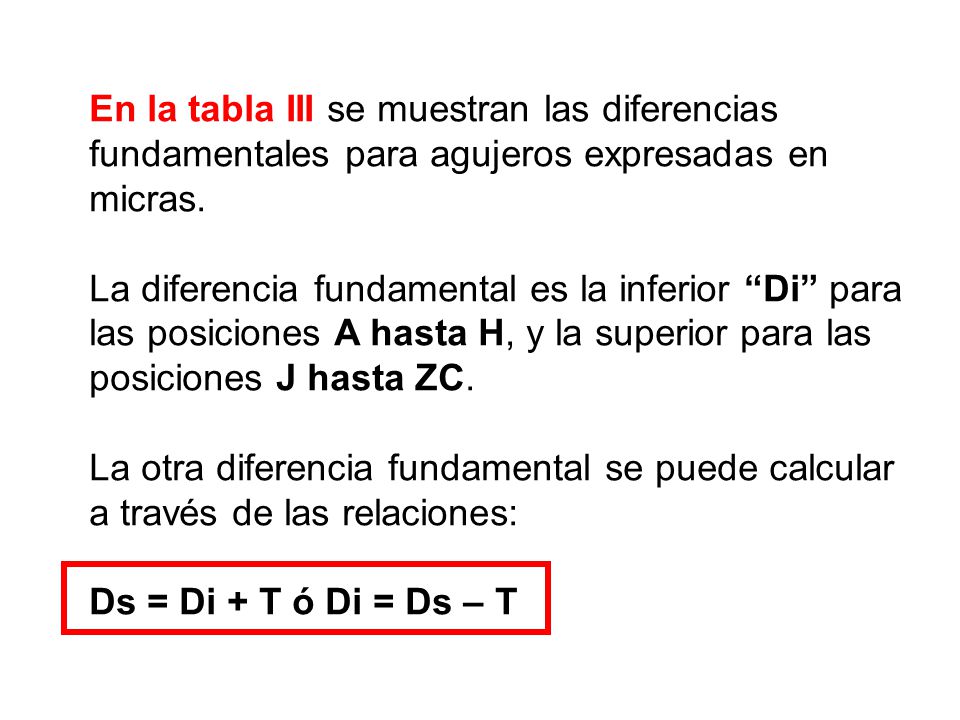

La diferencia fundamental es la inferior “Di” para las posiciones A hasta H, y la superior para las posiciones J hasta ZC. La otra diferencia fundamental se puede calcular a través de las relaciones: Ds = Di + T ó Di = Ds – T

32

33

34

35

36

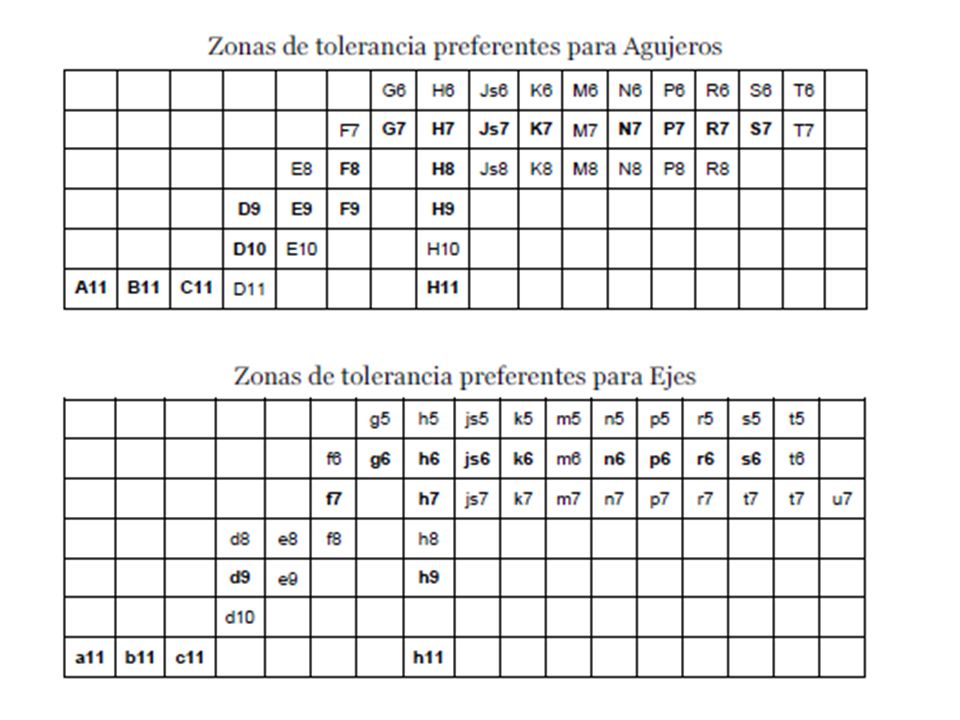

37 Zonas de tolerancia preferentes.
Dado que para cada grupo de diámetros nominales se pueden elegir un número elevado de zonas de tolerancia y de grados de calidad, se recomienda utilizar solamente algunas zonas de tolerancia, llamadas zonas de tolerancia preferentes.

38

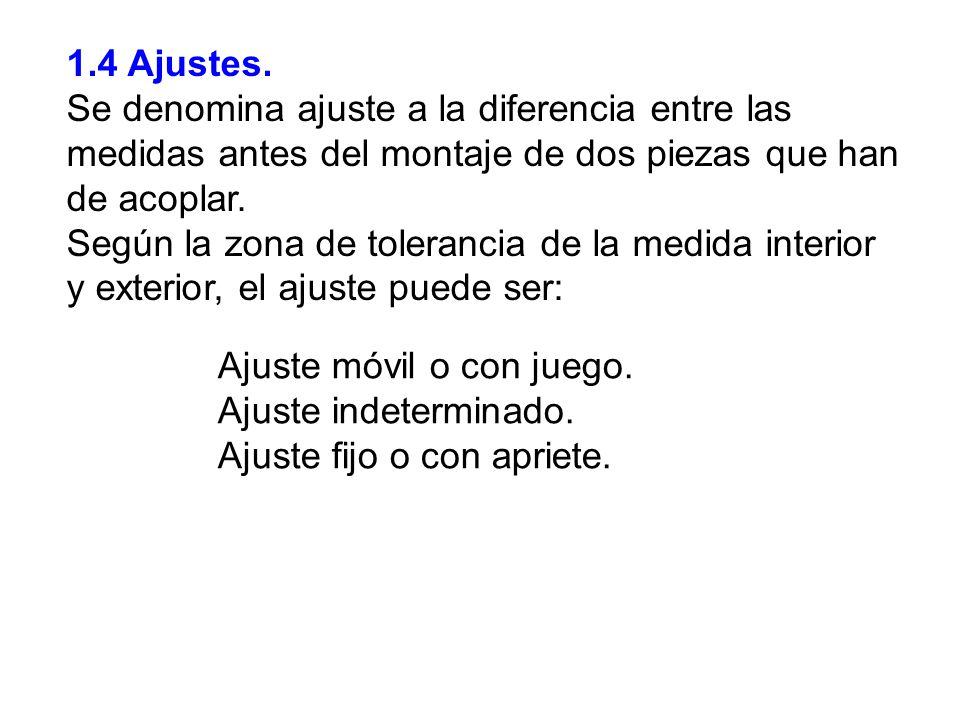

39 1.4 Ajustes. Se denomina ajuste a la diferencia entre las medidas antes del montaje de dos piezas que han de acoplar. Según la zona de tolerancia de la medida interior y exterior, el ajuste puede ser: Ajuste móvil o con juego. Ajuste indeterminado. Ajuste fijo o con apriete.

40

41

42

43

44

45

46

47

48

49

50

51

52

53 TIPOS DE AJUSTES Hay varios tipos de ajuste de componentes, según cómo funcione una pieza respecto de otra. Los tipos de ajuste más comunes son los siguientes: Forzado muy duro. Forzado duro. Forzado medio. Forzado ligero. Deslizante. Giratorio. Holgado medio. Muy holgado.

54 Se entiende por ajuste forzado en los diferentes grados que existen cuando una pieza se inserta en la otra mediante presión y que durante el funcionamiento futuro en la máquina, donde esté montada, no tiene que sufrir ninguna movilidad o giro. Por ajuste deslizante o giratorio se entiende que una pieza se va a mover cuando esté insertada en la otra de forma suave, sin apenas holgura.

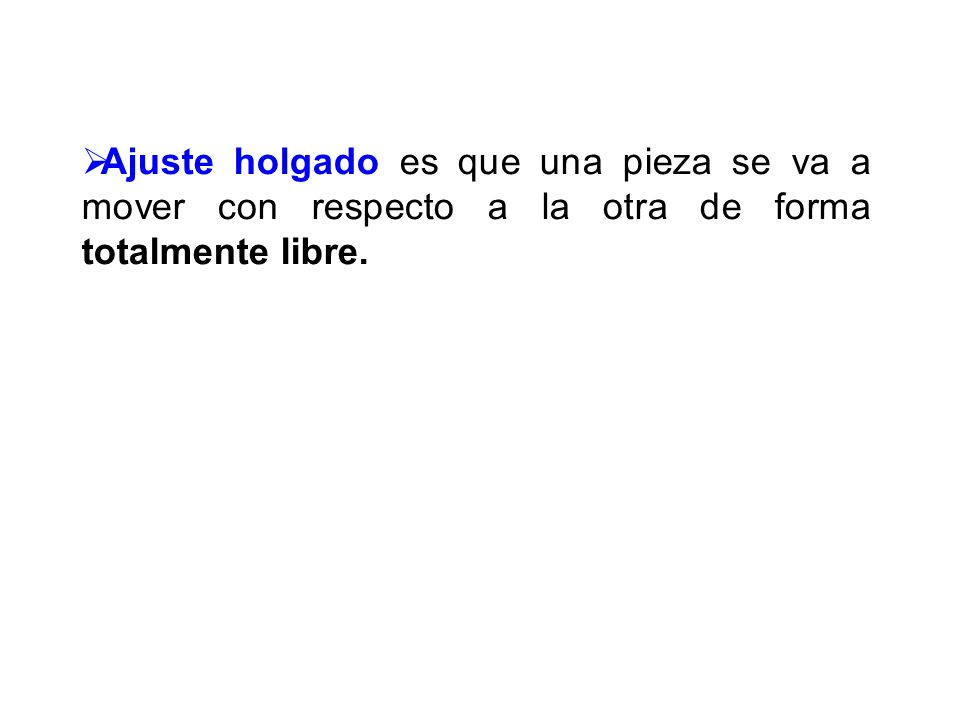

55 Ajuste holgado es que una pieza se va a mover con respecto a la otra de forma totalmente libre.

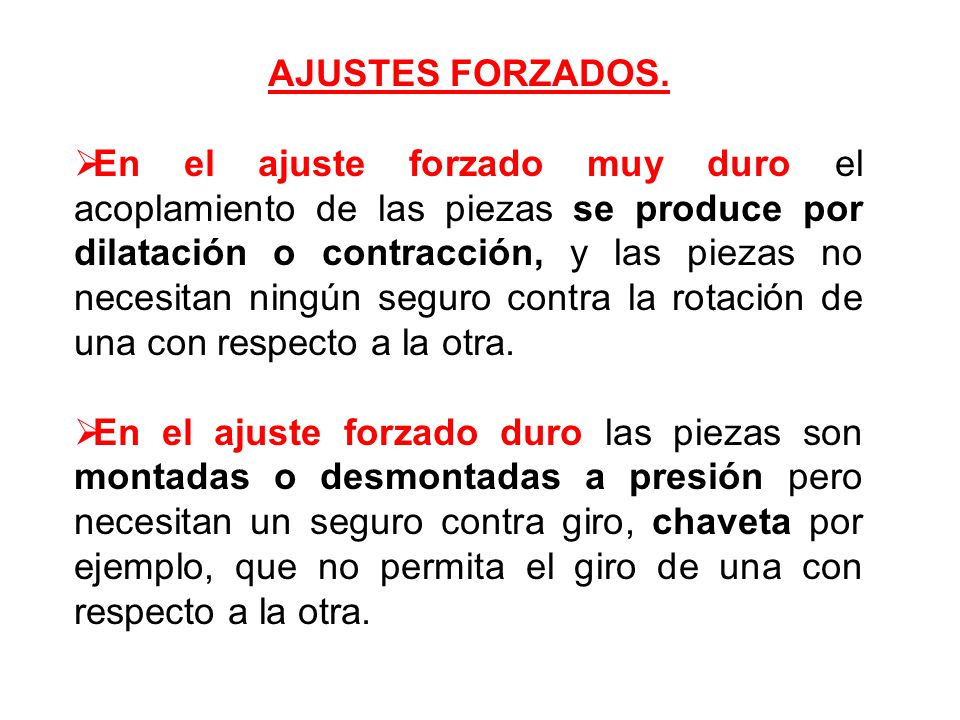

56 AJUSTES FORZADOS. En el ajuste forzado muy duro el acoplamiento de las piezas se produce por dilatación o contracción, y las piezas no necesitan ningún seguro contra la rotación de una con respecto a la otra. En el ajuste forzado duro las piezas son montadas o desmontadas a presión pero necesitan un seguro contra giro, chaveta por ejemplo, que no permita el giro de una con respecto a la otra.

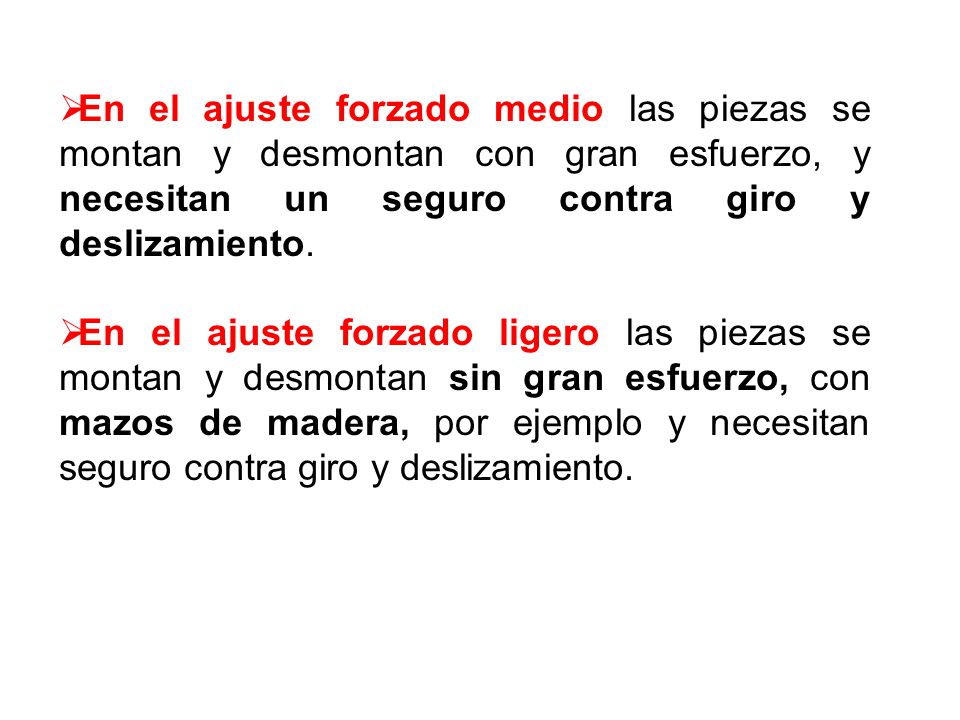

57 En el ajuste forzado medio las piezas se montan y desmontan con gran esfuerzo, y necesitan un seguro contra giro y deslizamiento. En el ajuste forzado ligero las piezas se montan y desmontan sin gran esfuerzo, con mazos de madera, por ejemplo y necesitan seguro contra giro y deslizamiento.

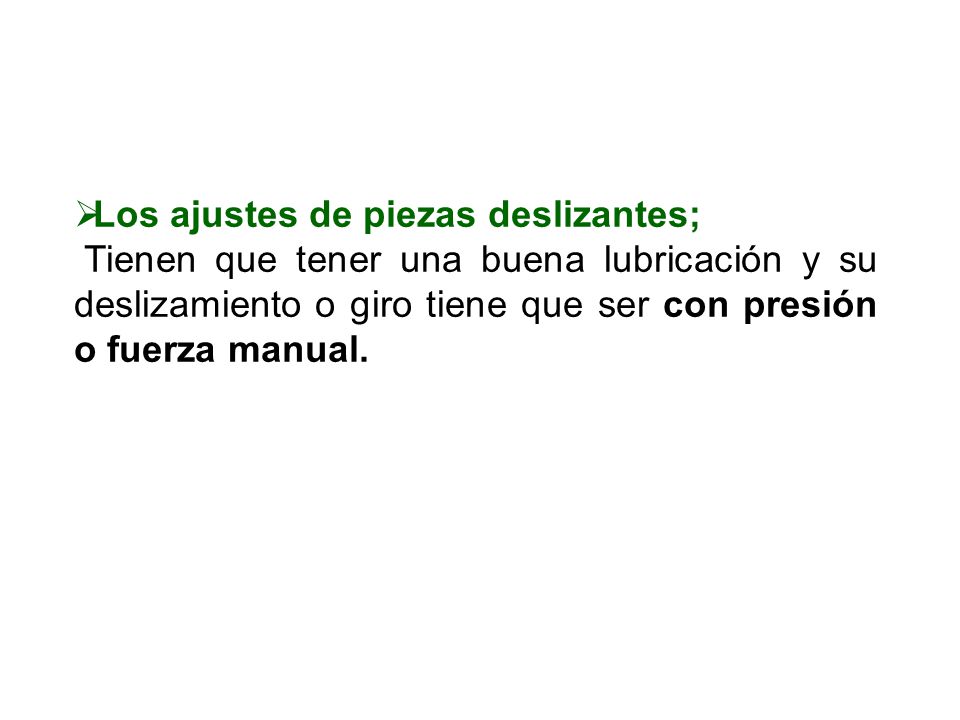

58 Los ajustes de piezas deslizantes;
Tienen que tener una buena lubricación y su deslizamiento o giro tiene que ser con presión o fuerza manual.

59 Las piezas con ajuste giratorio;

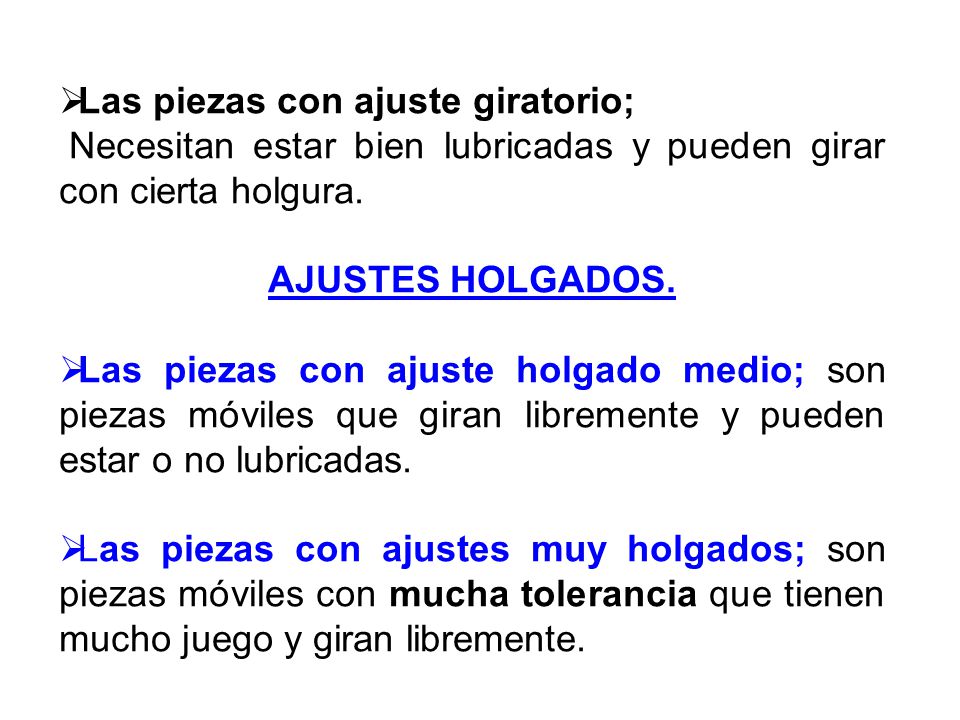

Necesitan estar bien lubricadas y pueden girar con cierta holgura. AJUSTES HOLGADOS. Las piezas con ajuste holgado medio; son piezas móviles que giran libremente y pueden estar o no lubricadas. Las piezas con ajustes muy holgados; son piezas móviles con mucha tolerancia que tienen mucho juego y giran libremente.

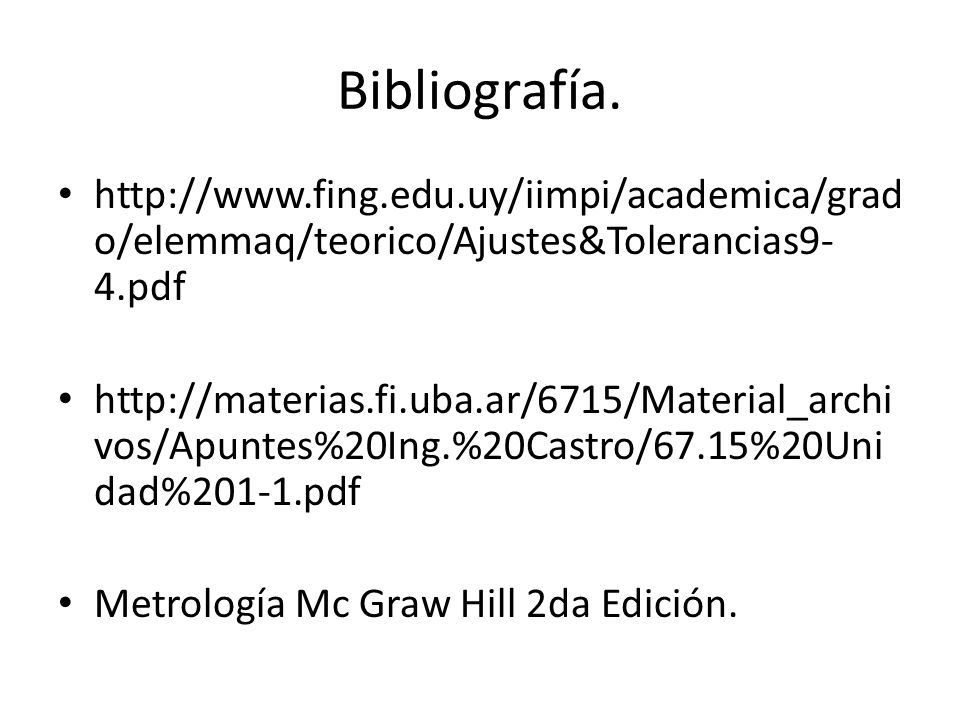

60 Bibliografía. Metrología Mc Graw Hill 2da Edición.
