Your next step in wireless security…  Sistemas Inalámbrico de Alarmas  Verificación de Video  Vista Remota.

Presentación del tema: "Your next step in wireless security…  Sistemas Inalámbrico de Alarmas  Verificación de Video  Vista Remota."— Transcripción de la presentación:

1 Your next step in wireless security…  Sistemas Inalámbrico de Alarmas  Verificación de Video  Vista Remota

2 Propietario Residencial CRA Profesionales de Seguridad Su siguiente paso en la seguridad inalámbrica… PIMAWIRELESS Solución Completa PIMAWIRELESS – Solución Completa

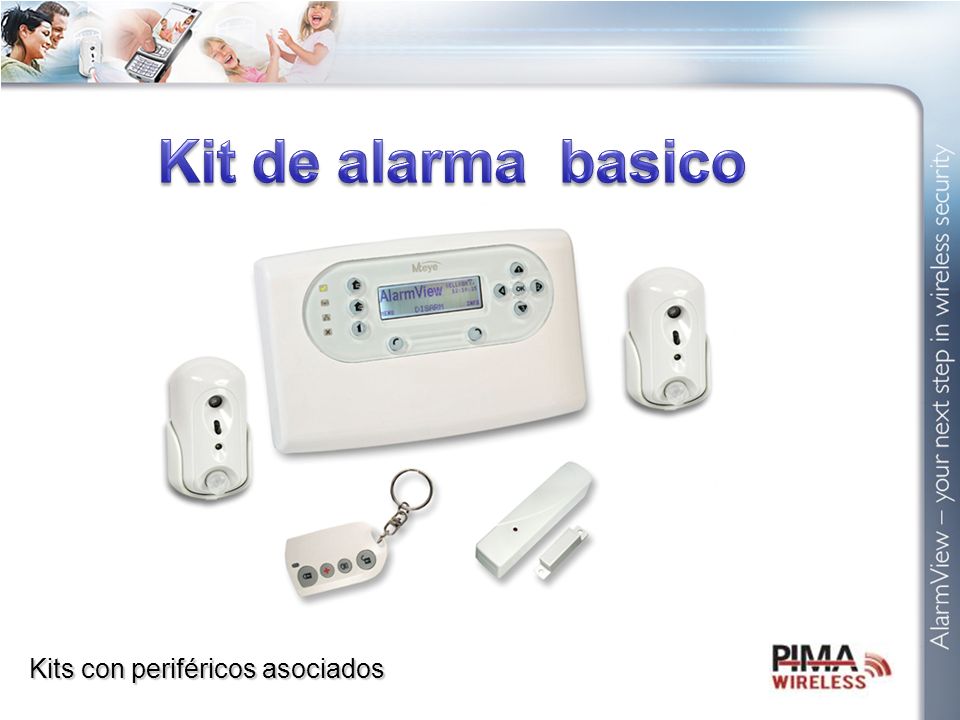

3 Kits con periféricos asociados

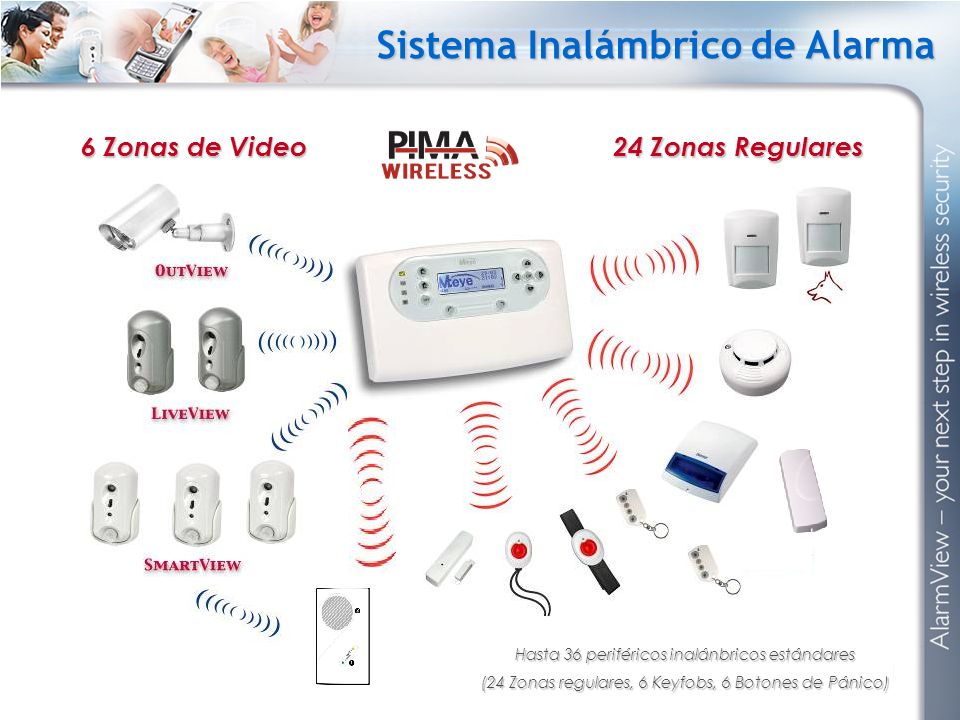

4 Hasta 36 periféricos inalánbricos estándares (24 Zonas regulares, 6 Keyfobs, 6 Botones de Pánico) 6 Zonas de Video 24 Zonas Regulares Sistema Inalámbrico de Alarma

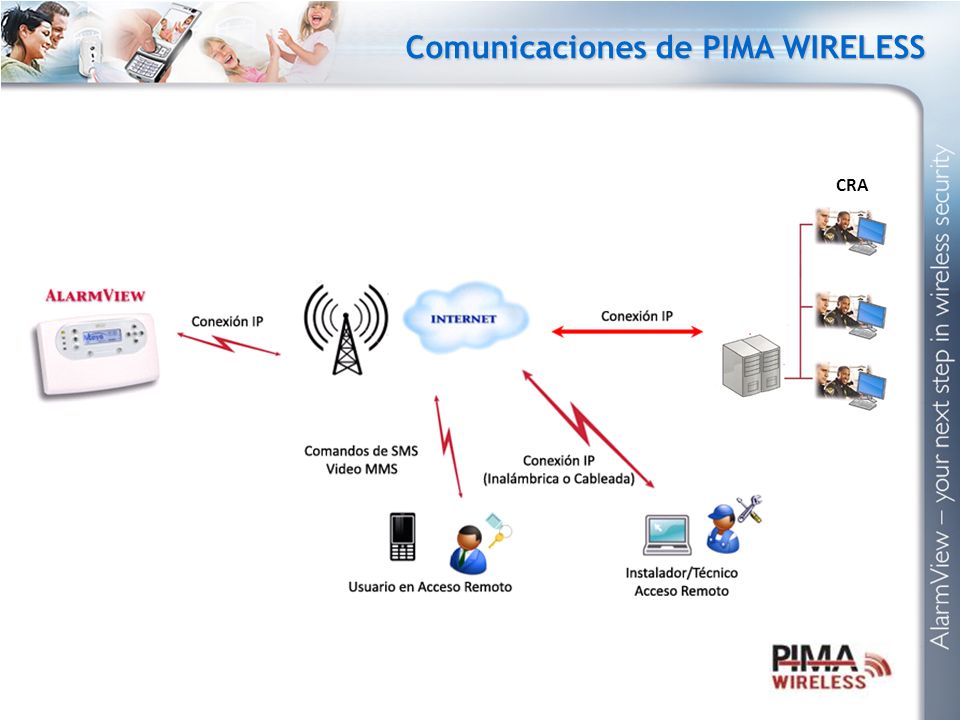

5 Comunicaciones de PIMA WIRELESS CRA

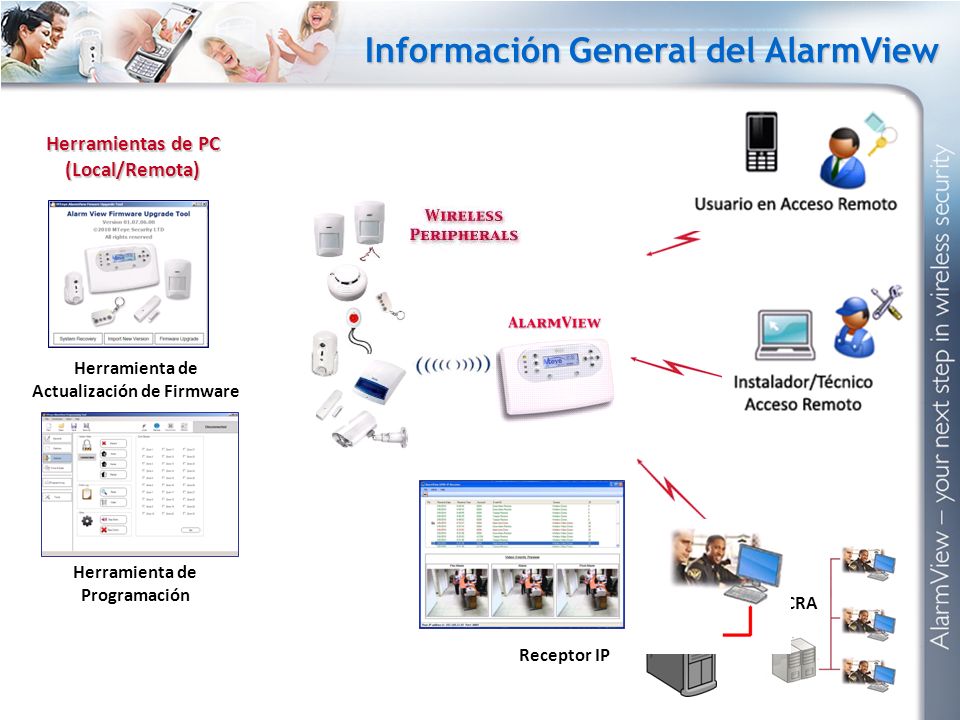

6 Información General del AlarmView Herramienta de Programación Herramienta de Actualización de Firmware Receptor IP Herramientas de PC (Local/Remota) CRA

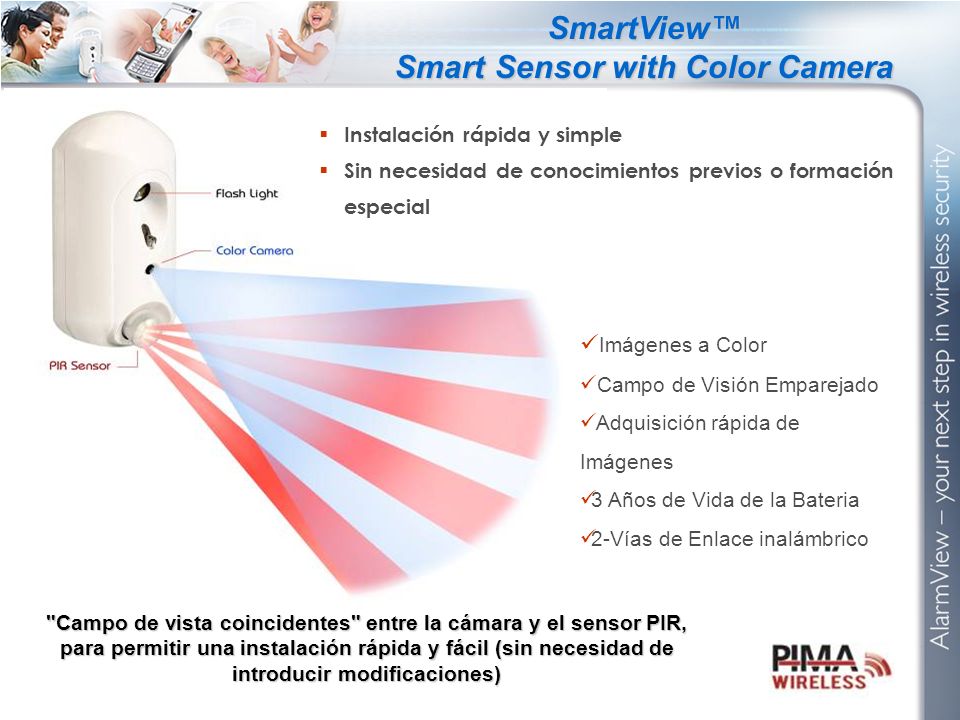

7 "Campo de vista coincidentes" entre la cámara y el sensor PIR, para permitir una instalación rápida y fácil (sin necesidad de introducir modificaciones) SmartView™ Smart Sensor with Color Camera  Instalación rápida y simple  Sin necesidad de conocimientos previos o formación especial Imágenes a Color Campo de Visión Emparejado Adquisición rápida de Imágenes 3 Años de Vida de la Bateria 2-Vías de Enlace inalámbrico

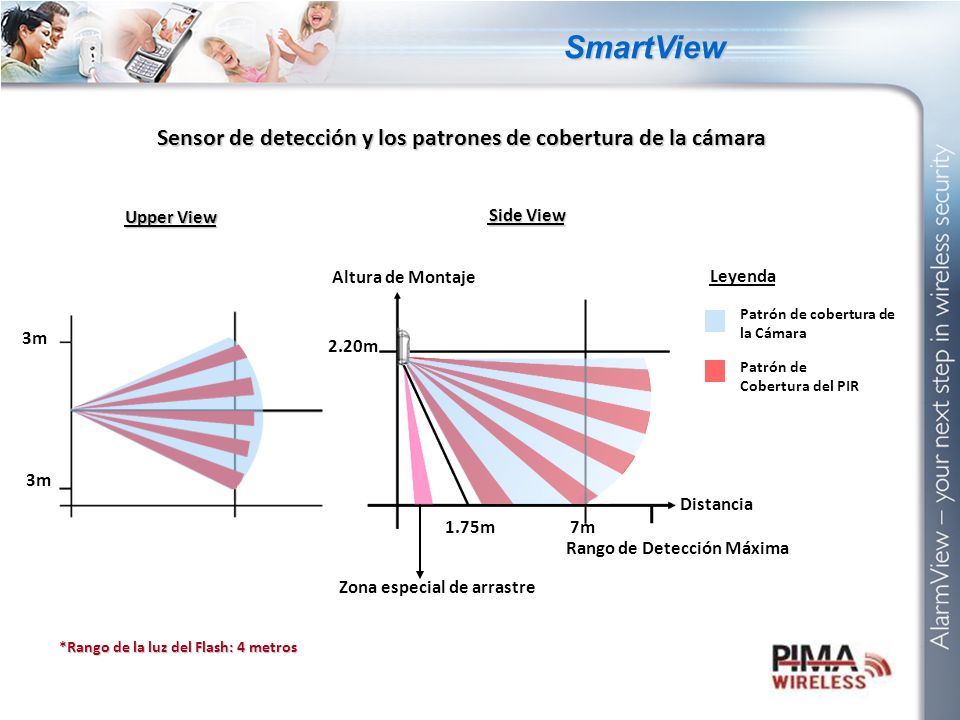

8 *Rango de la luz del Flash: 4 metros SmartView Sensor de detección y los patrones de cobertura de la cámara 3m Upper View Side View 2.20m Altura de Montaje Distancia Leyenda Patrón de cobertura de la Cámara Patrón de Cobertura del PIR 1.75m7m Zona especial de arrastre Rango de Detección Máxima

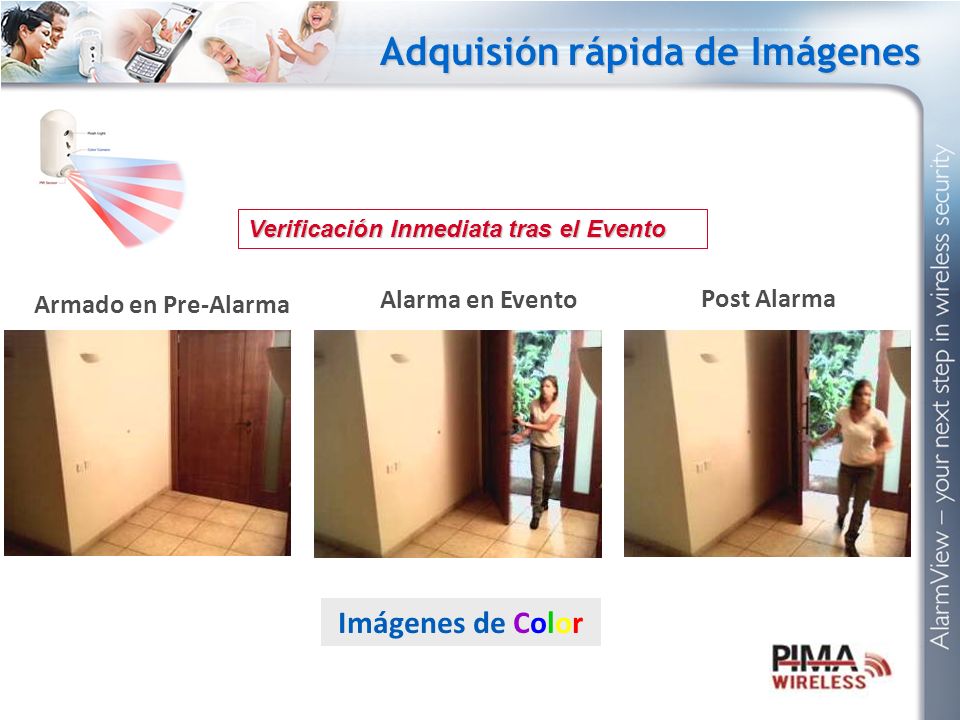

9 Imágenes de Color Armado en Pre-Alarma Alarma en Evento Post Alarma Verificación Inmediata tras el Evento Adquisión rápida de Imágenes

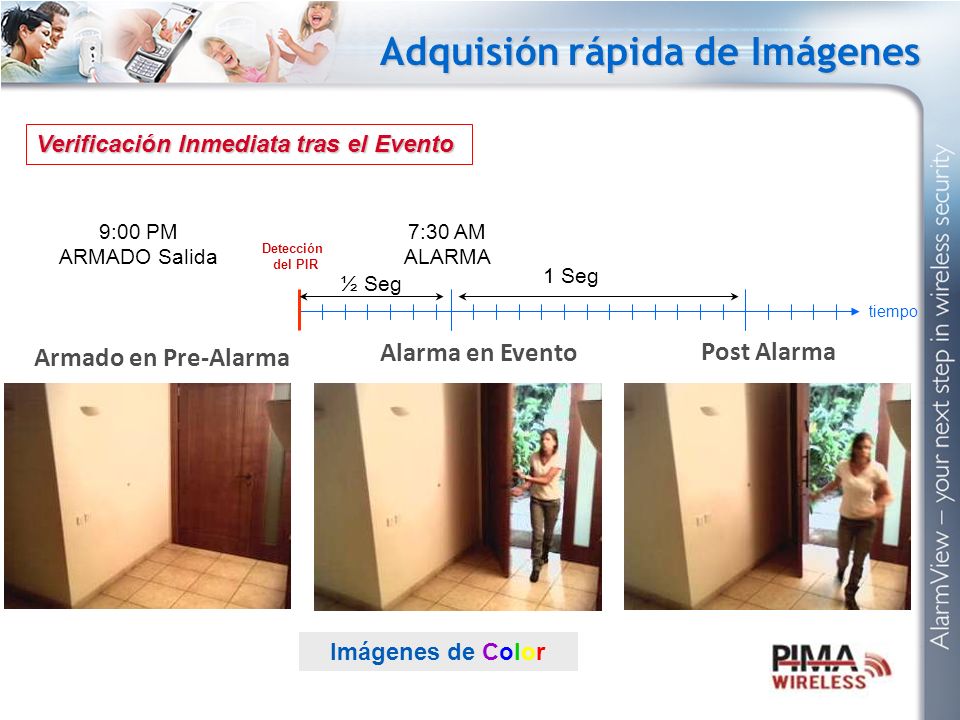

10 Verificación Inmediata tras el Evento tiempo 9:00 PM ARMADO Salida Detección del PIR ½ Seg 1 Seg 7:30 AM ALARMA Adquisión rápida de Imágenes Imágenes de Color Armado en Pre-Alarma Alarma en Evento Post Alarma

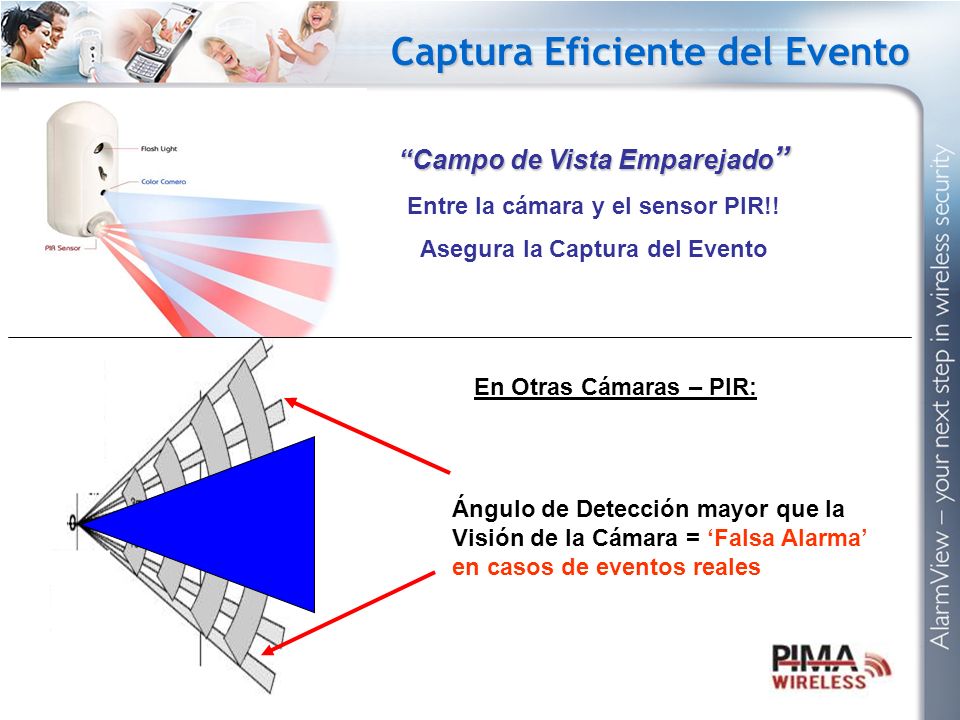

11 En Otras Cámaras – PIR: Ángulo de Detección mayor que la Visión de la Cámara = ‘Falsa Alarma’ en casos de eventos reales “Campo de Vista Emparejado ” Entre la cámara y el sensor PIR!! Asegura la Captura del Evento Captura Eficiente del Evento

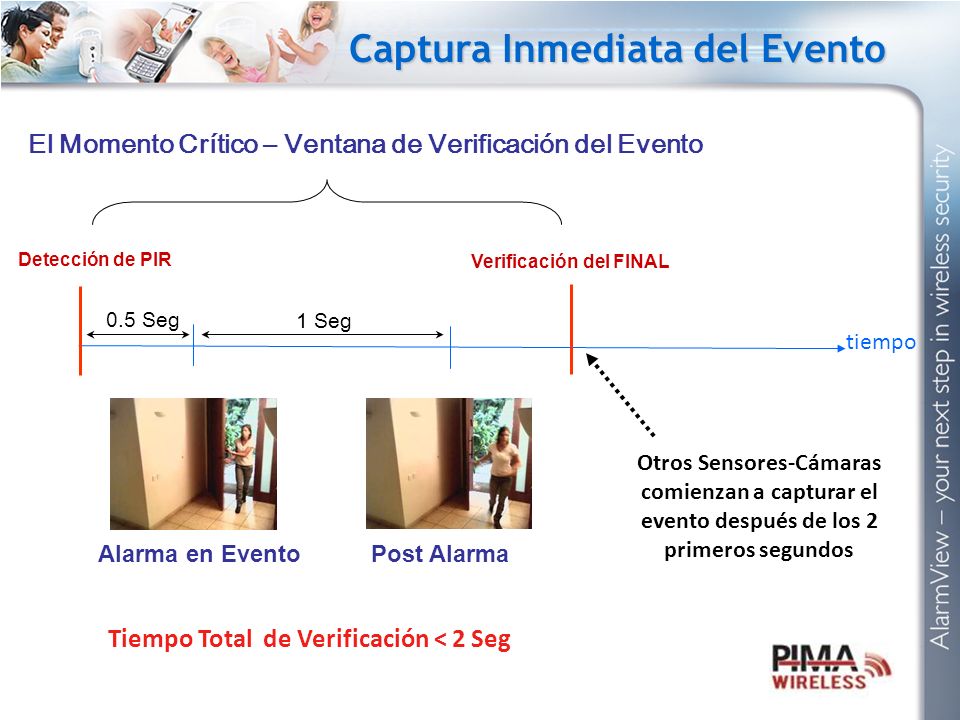

12 Captura Inmediata del Evento Alarma en EventoPost Alarma Detección de PIR tiempo 0.5 Seg 1 Seg Tiempo Total de Verificación < 2 Seg Verificación del FINAL El Momento Crítico – Ventana de Verificación del Evento Otros Sensores-Cámaras comienzan a capturar el evento después de los 2 primeros segundos

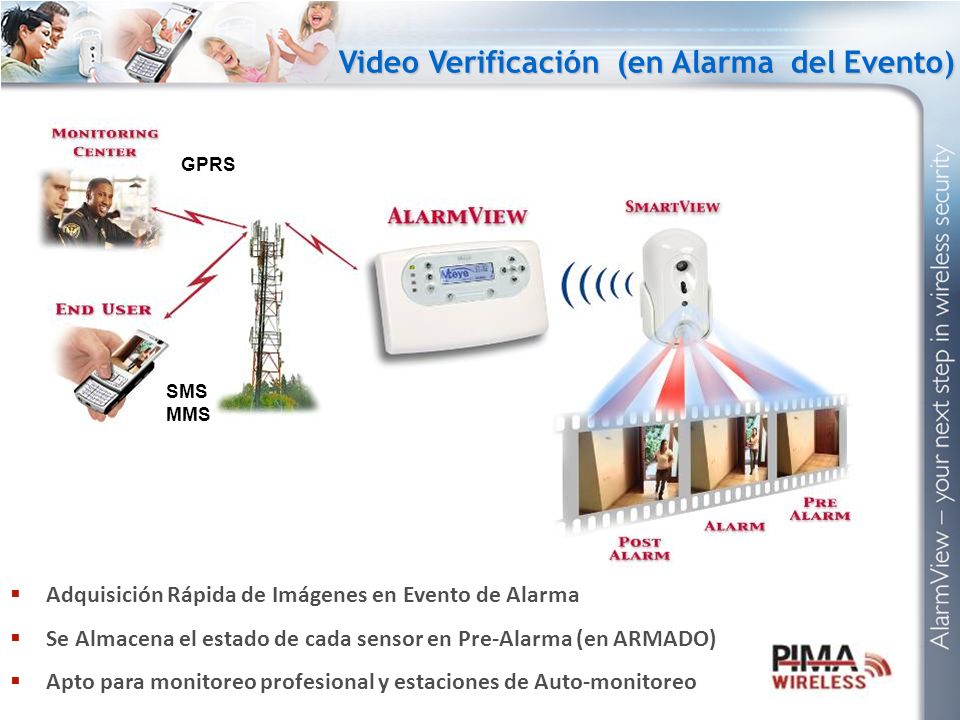

13 Video Verificación (en Alarma del Evento)  Adquisición Rápida de Imágenes en Evento de Alarma  Se Almacena el estado de cada sensor en Pre-Alarma (en ARMADO)  Apto para monitoreo profesional y estaciones de Auto-monitoreo SMS MMS GPRS

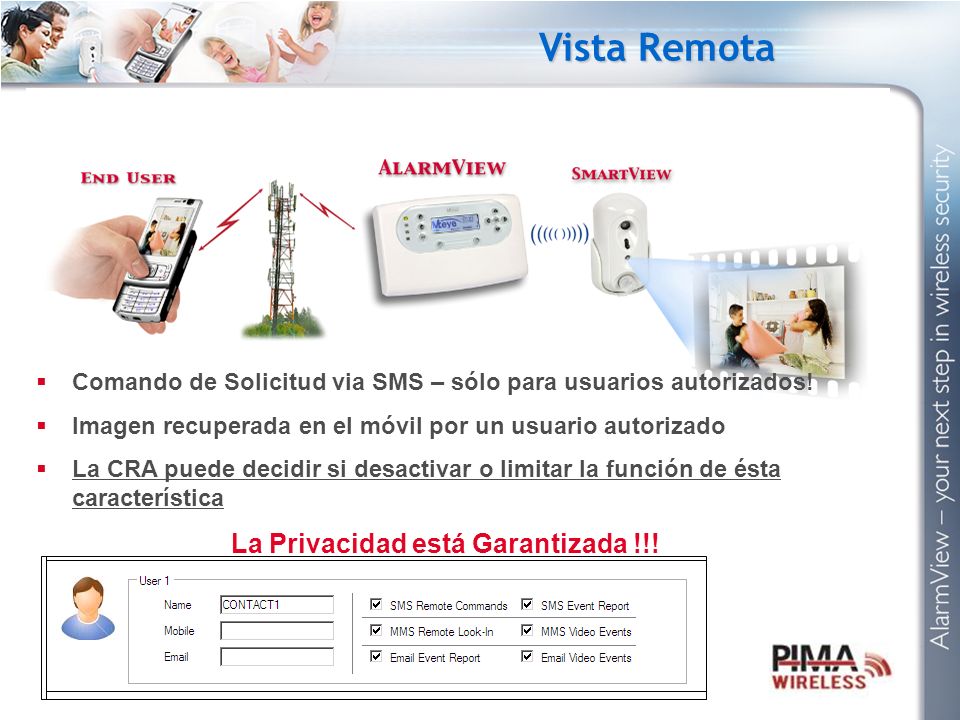

14 Vista Remota  Comando de Solicitud via SMS – sólo para usuarios autorizados!  Imagen recuperada en el móvil por un usuario autorizado  La CRA puede decidir si desactivar o limitar la función de ésta característica La Privacidad está Garantizada !!!

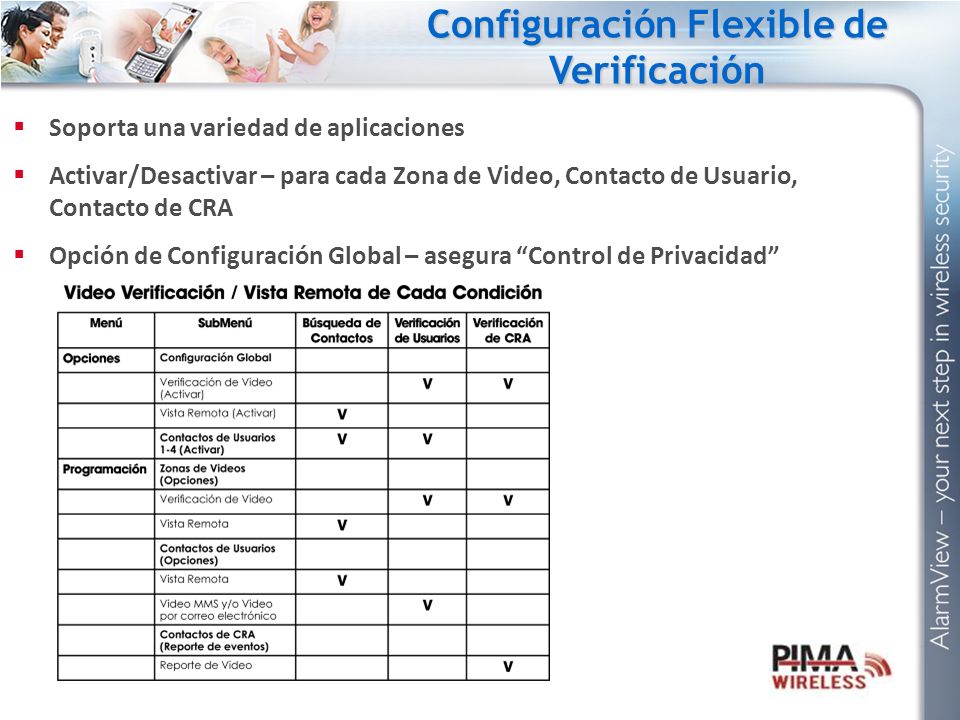

15 Configuración Flexible de Verificación  Soporta una variedad de aplicaciones  Activar/Desactivar – para cada Zona de Video, Contacto de Usuario, Contacto de CRA  Opción de Configuración Global – asegura “Control de Privacidad”

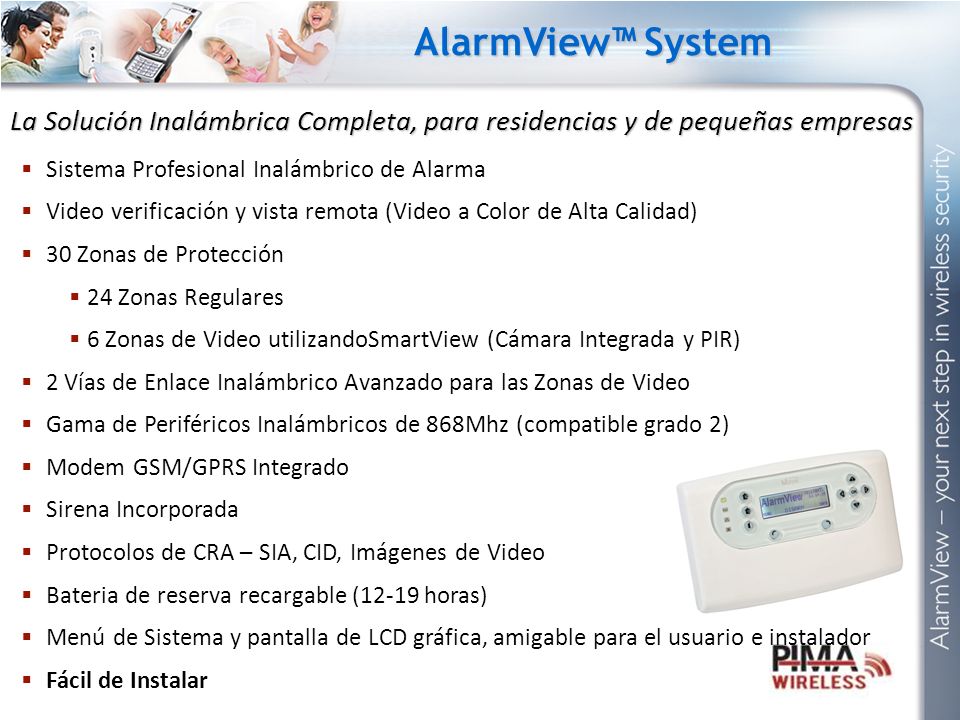

16 AlarmView™ System  Sistema Profesional Inalámbrico de Alarma  Video verificación y vista remota (Video a Color de Alta Calidad)  30 Zonas de Protección  24 Zonas Regulares  6 Zonas de Video utilizandoSmartView (Cámara Integrada y PIR)  2 Vías de Enlace Inalámbrico Avanzado para las Zonas de Video  Gama de Periféricos Inalámbricos de 868Mhz (compatible grado 2)  Modem GSM/GPRS Integrado  Sirena Incorporada  Protocolos de CRA – SIA, CID, Imágenes de Video  Bateria de reserva recargable (12-19 horas)  Menú de Sistema y pantalla de LCD gráfica, amigable para el usuario e instalador  Fácil de Instalar La Solución Inalámbrica Completa, para residencias y de pequeñas empresas

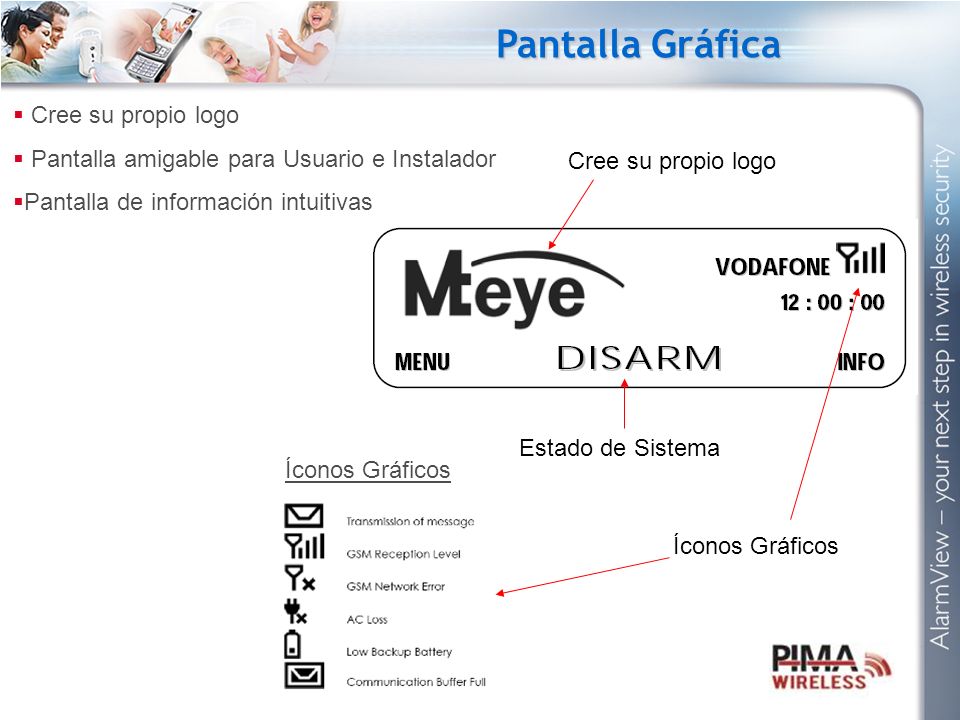

17 Pantalla Gráfica Íconos Gráficos  Cree su propio logo  Pantalla amigable para Usuario e Instalador  Pantalla de información intuitivas Íconos Gráficos Cree su propio logo Estado de Sistema

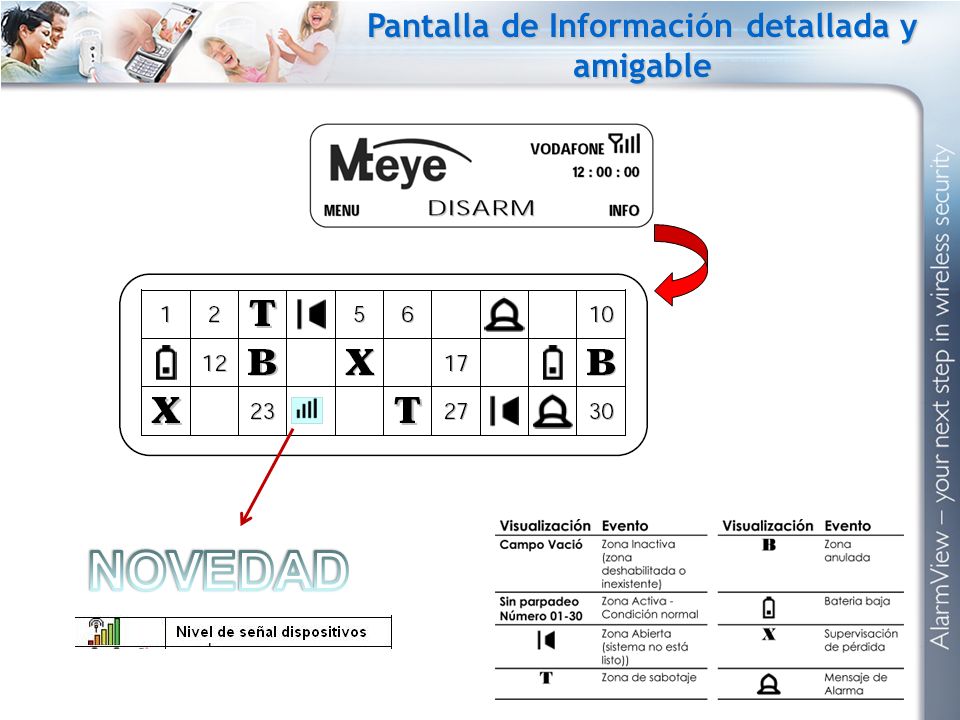

18 Pantalla de Información detallada y amigable

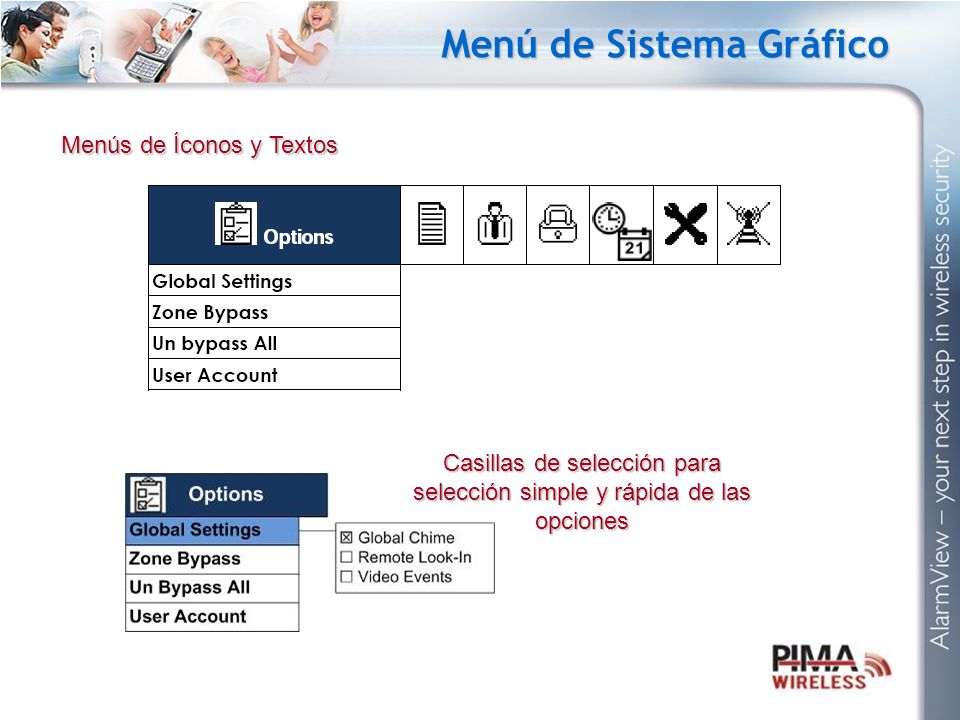

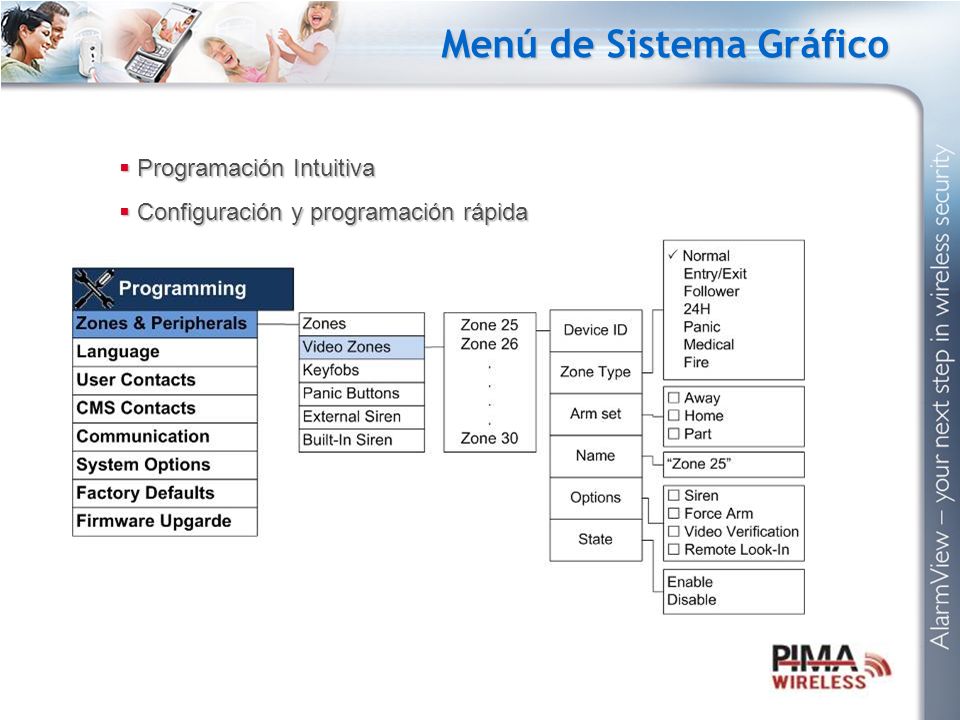

19 Menús de Íconos y Textos Casillas de selección para selección simple y rápida de las opciones Menú de Sistema Gráfico

20  Programación Intuitiva  Configuración y programación rápida

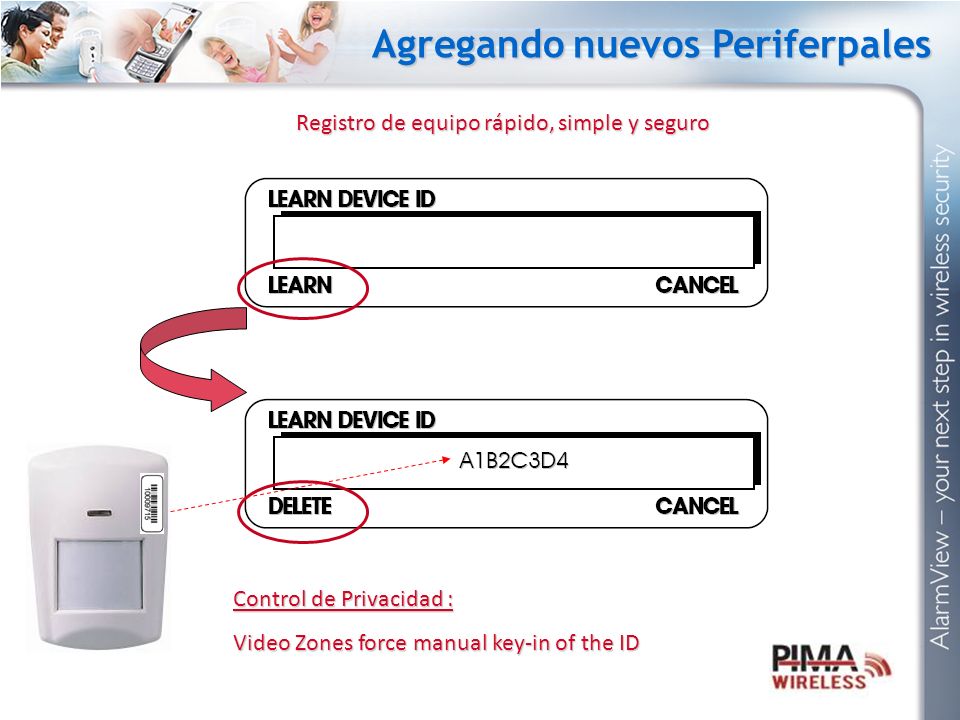

21 Agregando nuevos Periferpales Registro de equipo rápido, simple y seguro Control de Privacidad : Video Zones force manual key-in of the ID

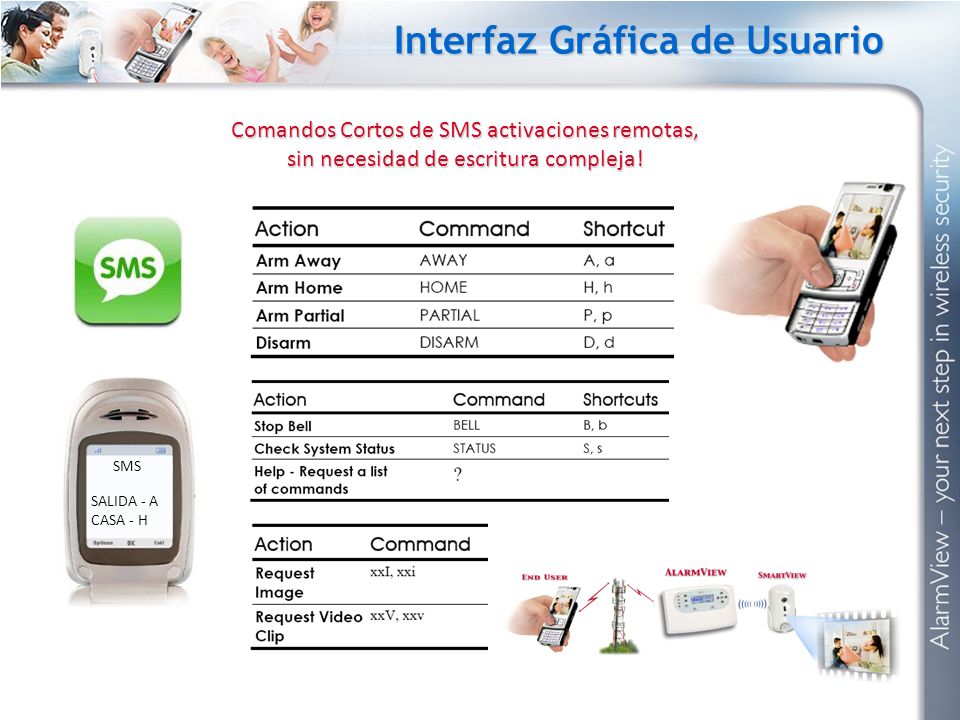

22 Interfaz Gráfica de Usuario Comandos Cortos de SMS activaciones remotas, sin necesidad de escritura compleja! SMS SALIDA - A CASA - H

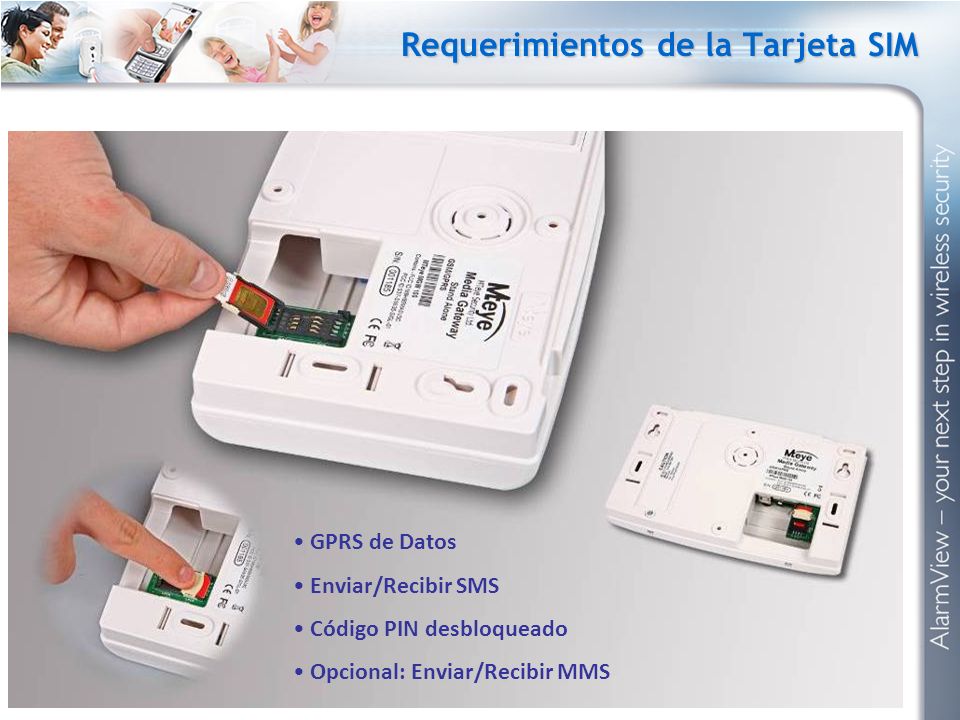

23 Requerimientos de la Tarjeta SIM GPRS de Datos Enviar/Recibir SMS Código PIN desbloqueado Opcional: Enviar/Recibir MMS

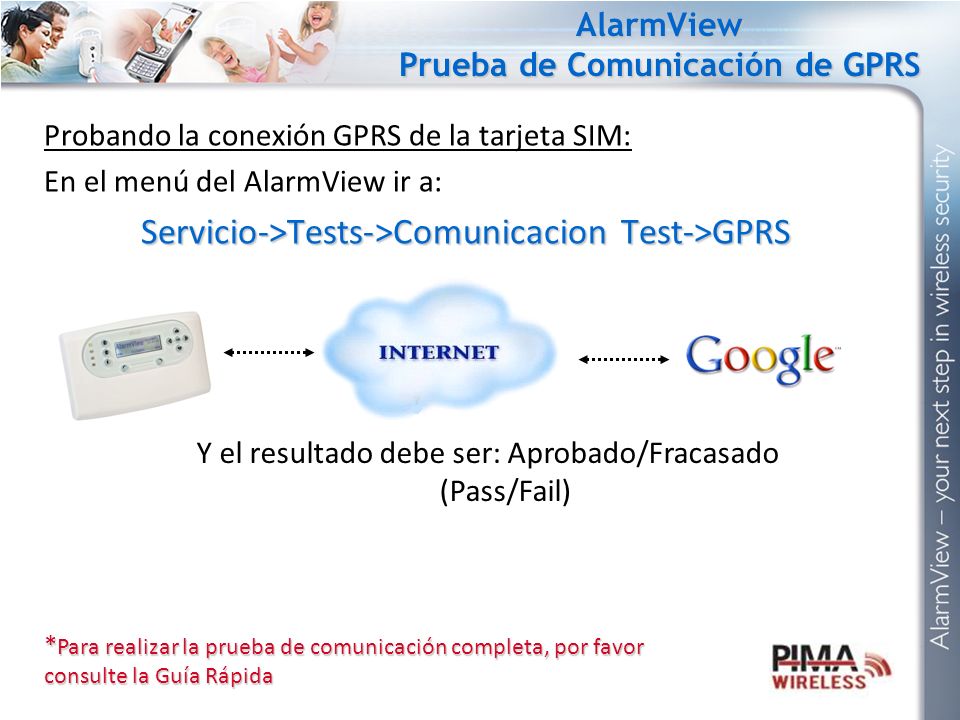

24 AlarmView Prueba de Comunicación de GPRS Probando la conexión GPRS de la tarjeta SIM: En el menú del AlarmView ir a: Servicio->Tests->Comunicacion Test->GPRS Y el resultado debe ser: Aprobado/Fracasado (Pass/Fail) * Para realizar la prueba de comunicación completa, por favor consulte la Guía Rápida

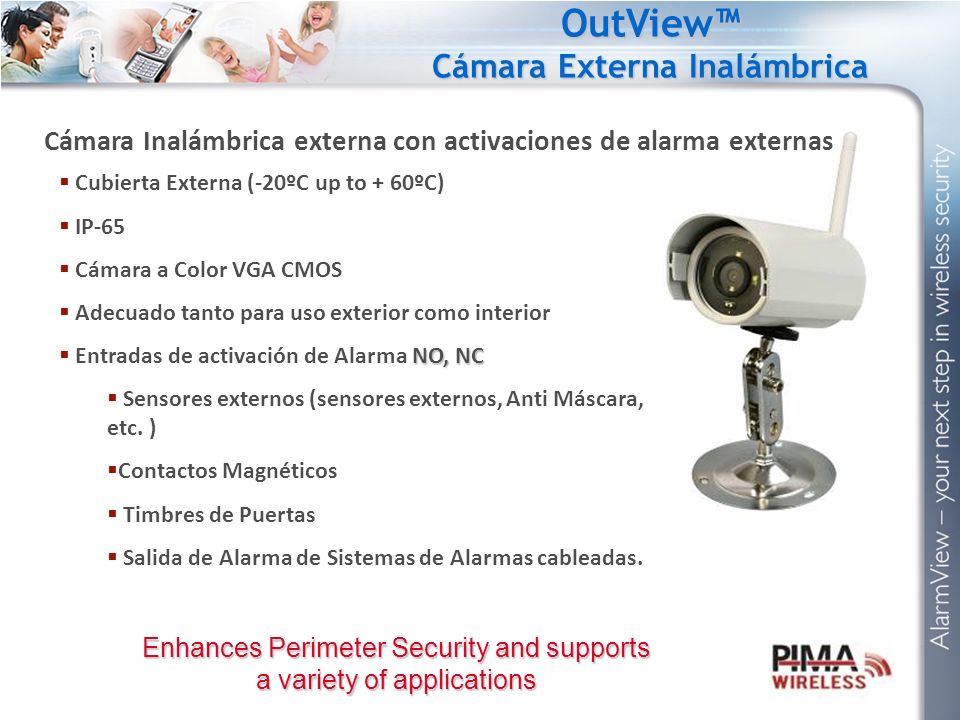

25 OutView™ Cámara Externa Inalámbrica  Cubierta Externa (-20ºC up to + 60ºC)  IP-65  Cámara a Color VGA CMOS  Adecuado tanto para uso exterior como interior NO, NC  Entradas de activación de Alarma NO, NC  Sensores externos (sensores externos, Anti Máscara, etc. )  Contactos Magnéticos  Timbres de Puertas  Salida de Alarma de Sistemas de Alarmas cableadas. Enhances Perimeter Security and supports a variety of applications Cámara Inalámbrica externa con activaciones de alarma externas

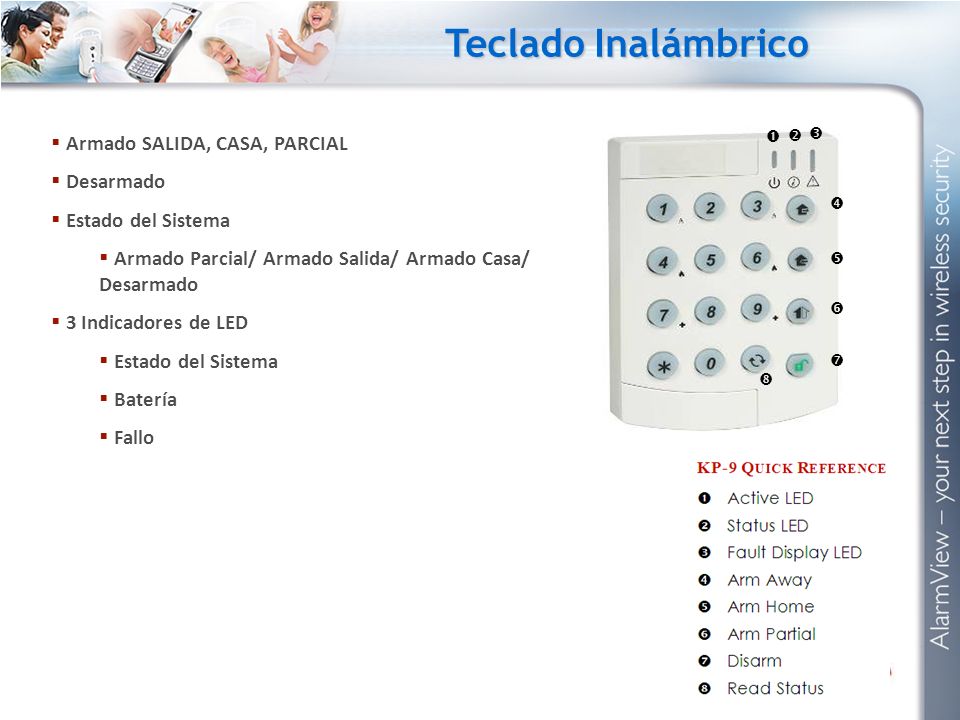

26          Armado SALIDA, CASA, PARCIAL  Desarmado  Estado del Sistema  Armado Parcial/ Armado Salida/ Armado Casa/ Desarmado  3 Indicadores de LED  Estado del Sistema  Batería  Fallo Teclado Inalámbrico

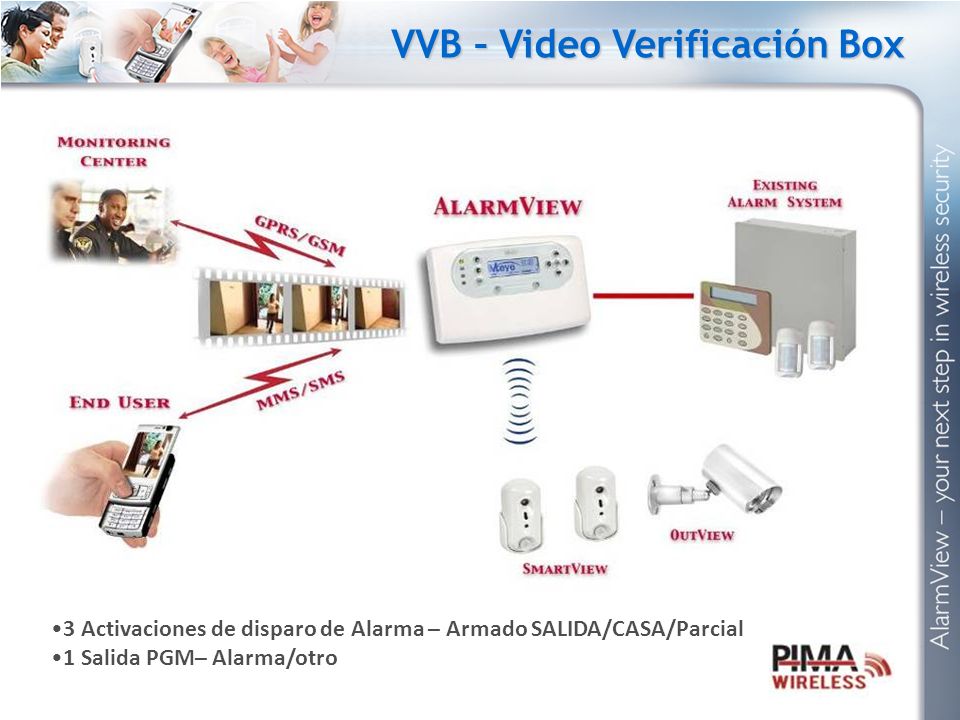

27 VVB – Video Verificación Box 3 Activaciones de disparo de Alarma – Armado SALIDA/CASA/Parcial 1 Salida PGM– Alarma/otro

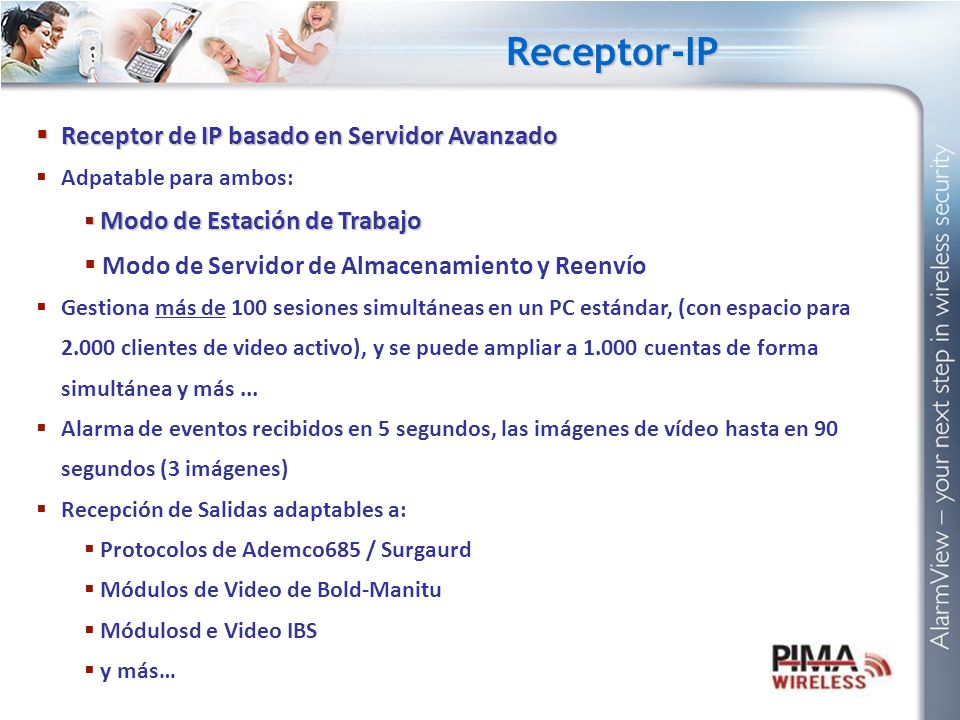

28 Receptor-IP  Receptor de IP basado en Servidor Avanzado  Adpatable para ambos:  Modo de Estación de Trabajo  Modo de Servidor de Almacenamiento y Reenvío  Gestiona más de 100 sesiones simultáneas en un PC estándar, (con espacio para 2.000 clientes de video activo), y se puede ampliar a 1.000 cuentas de forma simultánea y más...  Alarma de eventos recibidos en 5 segundos, las imágenes de vídeo hasta en 90 segundos (3 imágenes)  Recepción de Salidas adaptables a:  Protocolos de Ademco685 / Surgaurd  Módulos de Video de Bold-Manitu  Módulosd e Video IBS  y más…

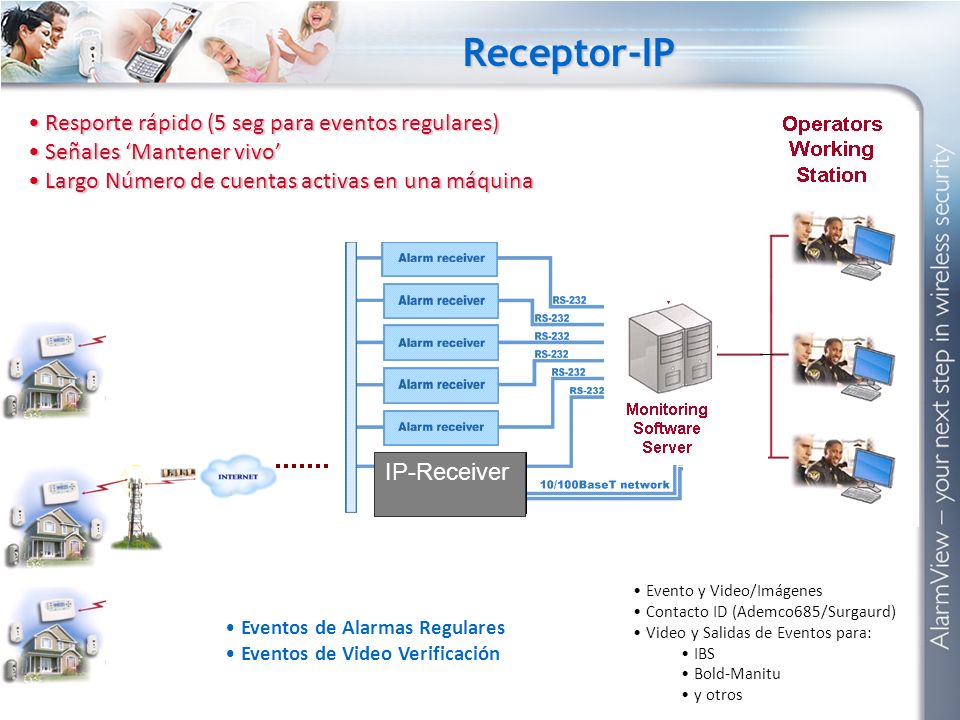

29 Receptor-IP Evento y Video/Imágenes Contacto ID (Ademco685/Surgaurd) Video y Salidas de Eventos para: IBS Bold-Manitu y otros IP-Receiver Eventos de Alarmas Regulares Eventos de Video Verificación Resporte rápido (5 seg para eventos regulares) Resporte rápido (5 seg para eventos regulares) Señales ‘Mantener vivo’ Señales ‘Mantener vivo’ Largo Número de cuentas activas en una máquina Largo Número de cuentas activas en una máquina

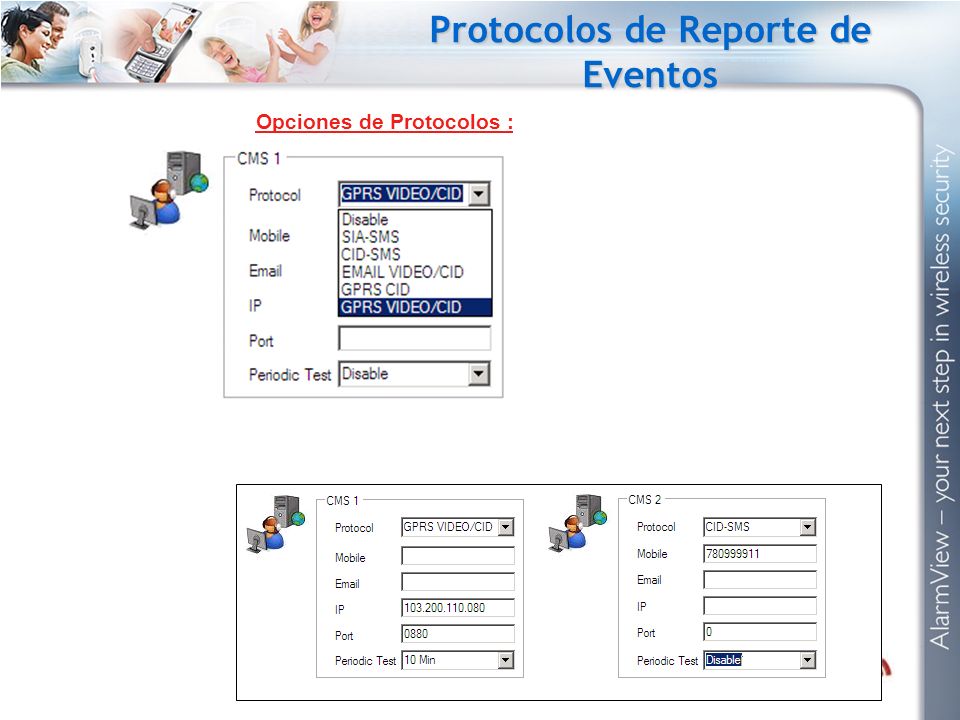

30 Opciones de Protocolos : Protocolos de Reporte de Eventos

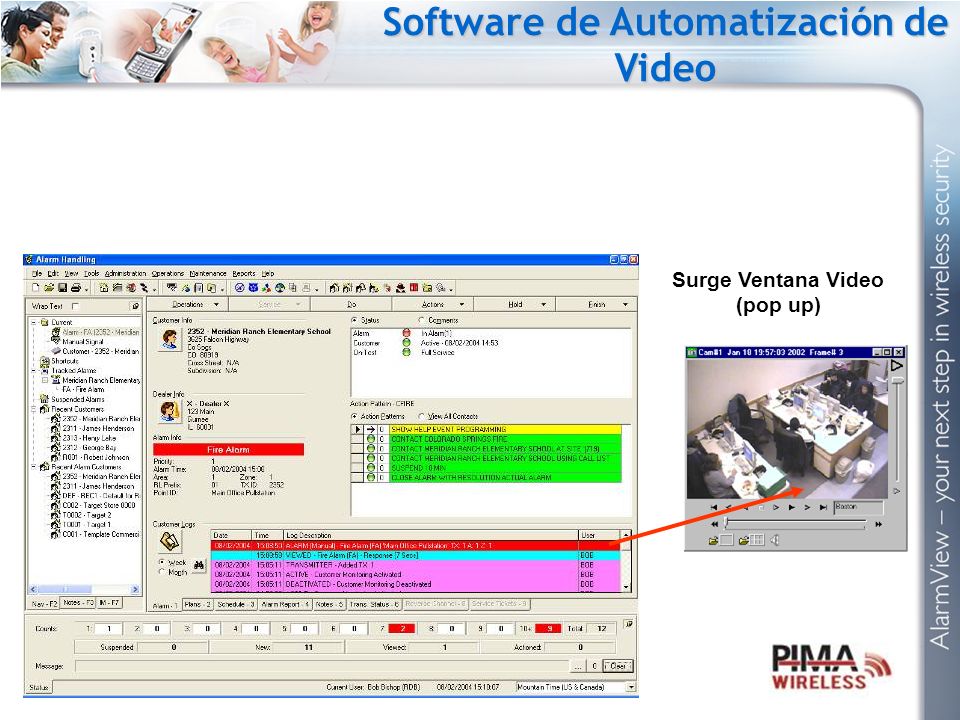

31 Surge Ventana Video (pop up) Software de Automatización de Video

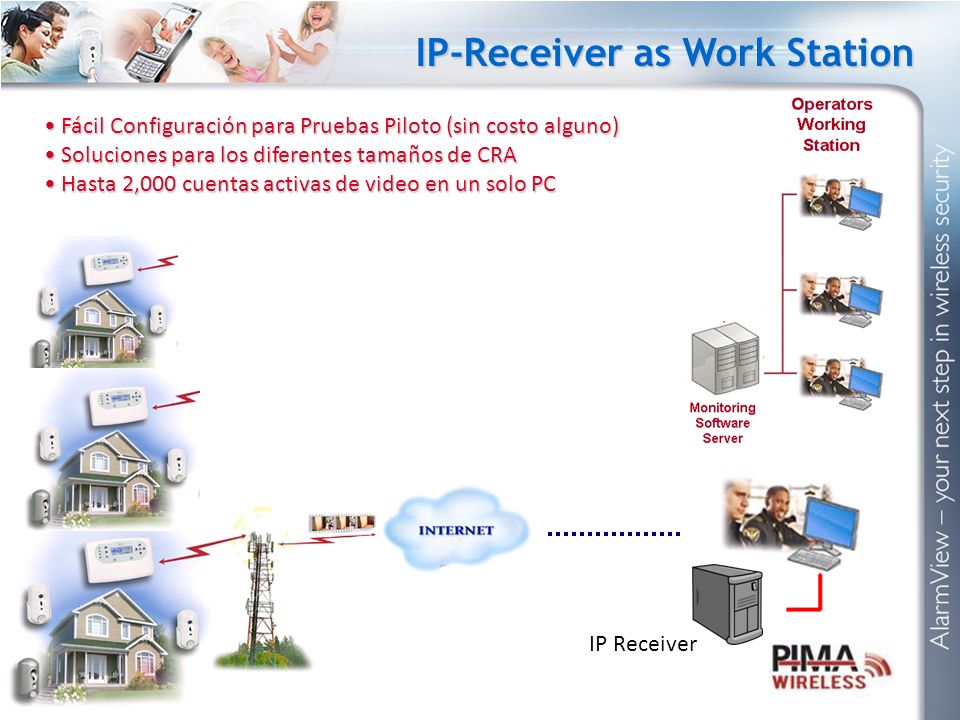

32 IP-Receiver as Work Station Fácil Configuración para Pruebas Piloto (sin costo alguno) Fácil Configuración para Pruebas Piloto (sin costo alguno) Soluciones para los diferentes tamaños de CRA Soluciones para los diferentes tamaños de CRA Hasta 2,000 cuentas activas de video en un solo PC Hasta 2,000 cuentas activas de video en un solo PC IP Receiver

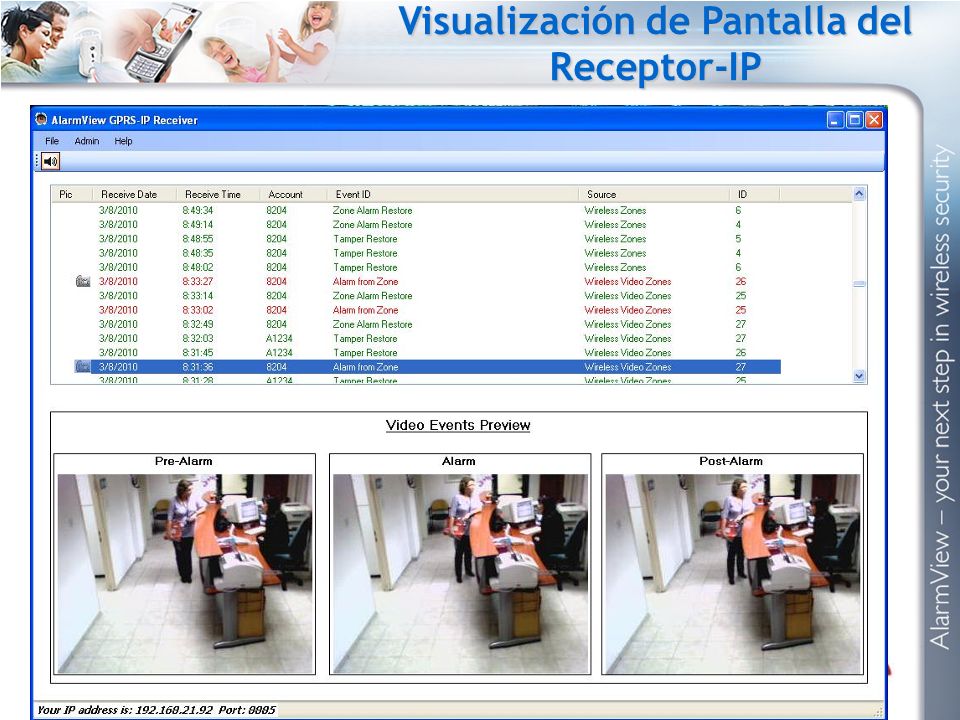

33 Visualización de Pantalla del Receptor-IP

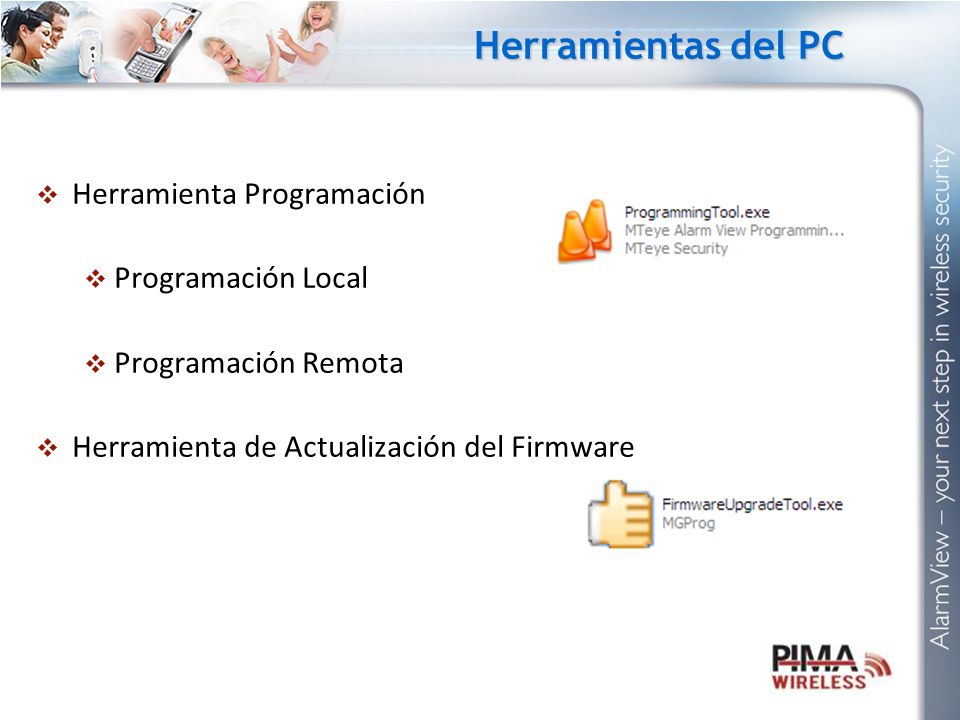

34  Herramienta Programación  Programación Local  Programación Remota  Herramienta de Actualización del Firmware Herramientas del PC

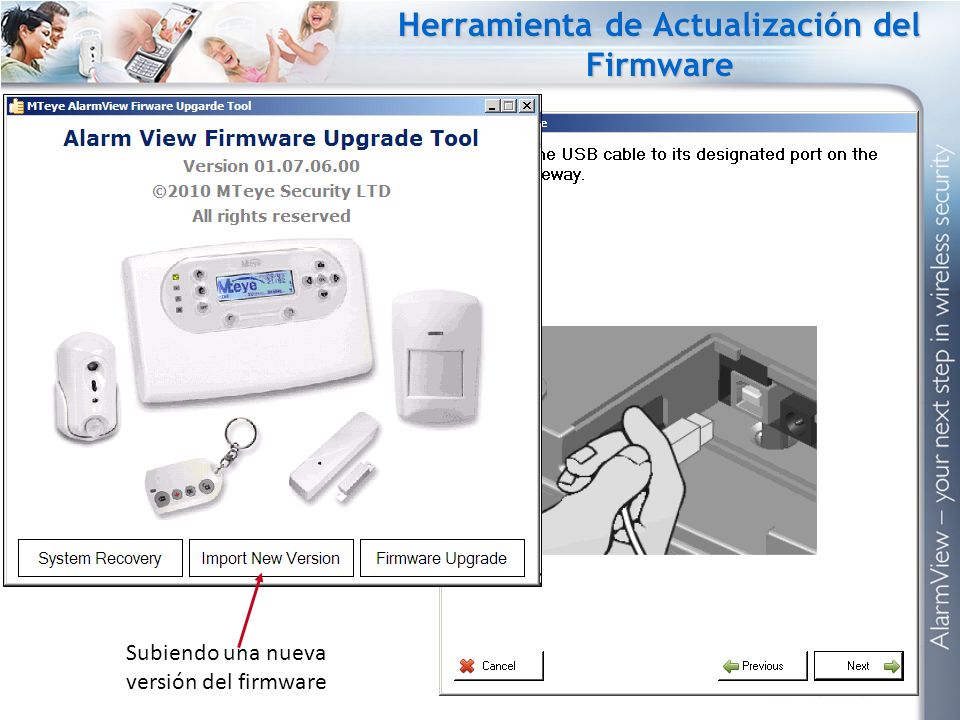

35 Herramienta de Actualización del Firmware Subiendo una nueva versión del firmware

36 Herramienta de Programación (Programming Tool)

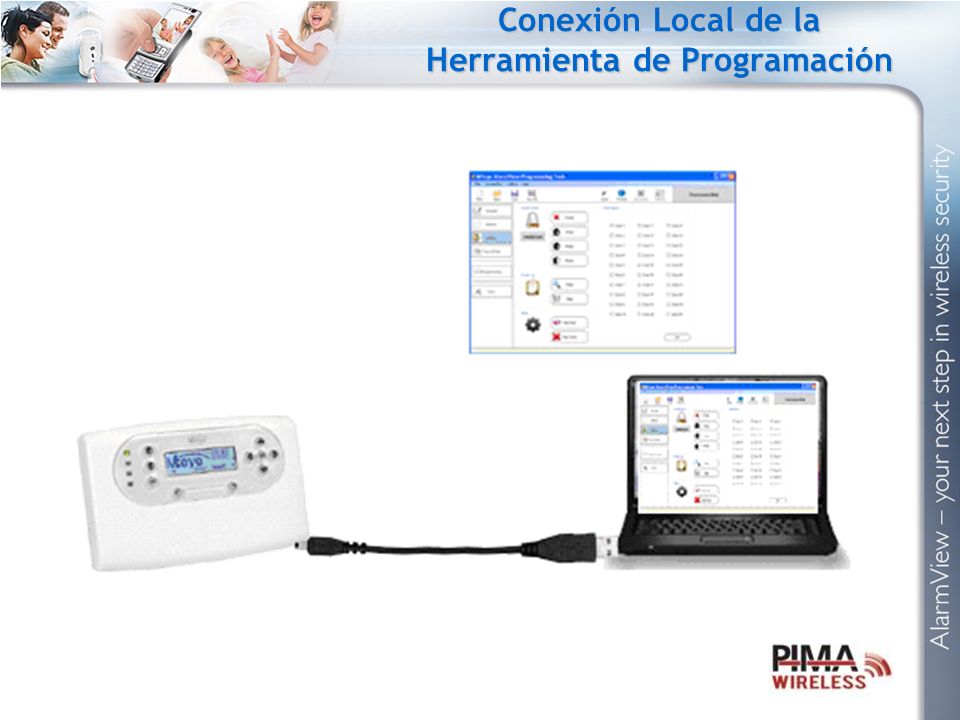

37 Conexión Local de la Herramienta de Programación

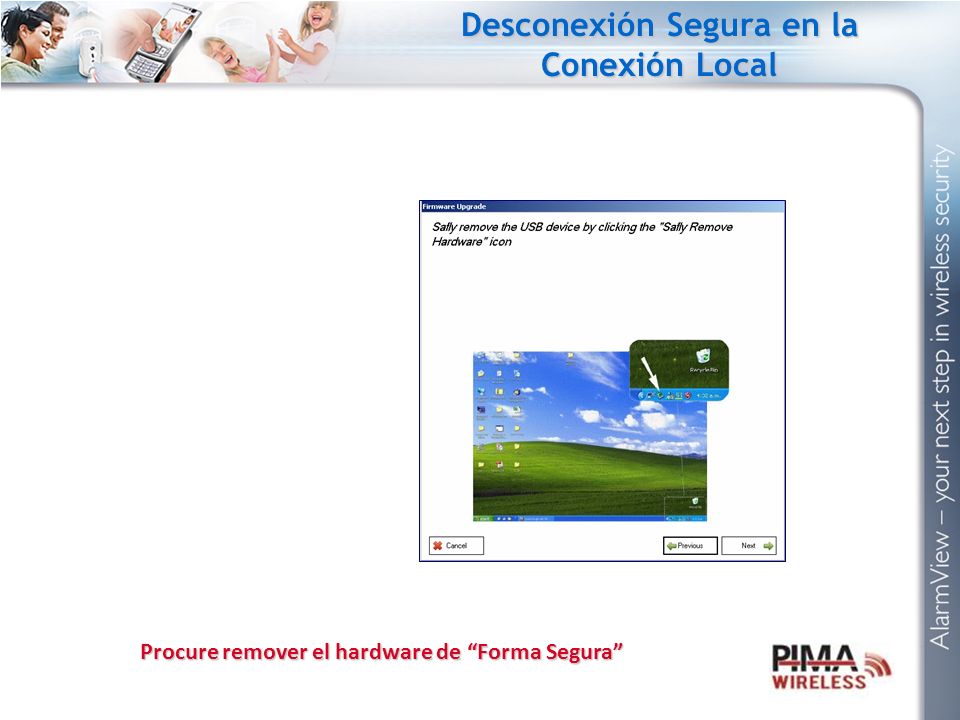

38 Desconexión Segura en la Conexión Local Procure remover el hardware de “Forma Segura”

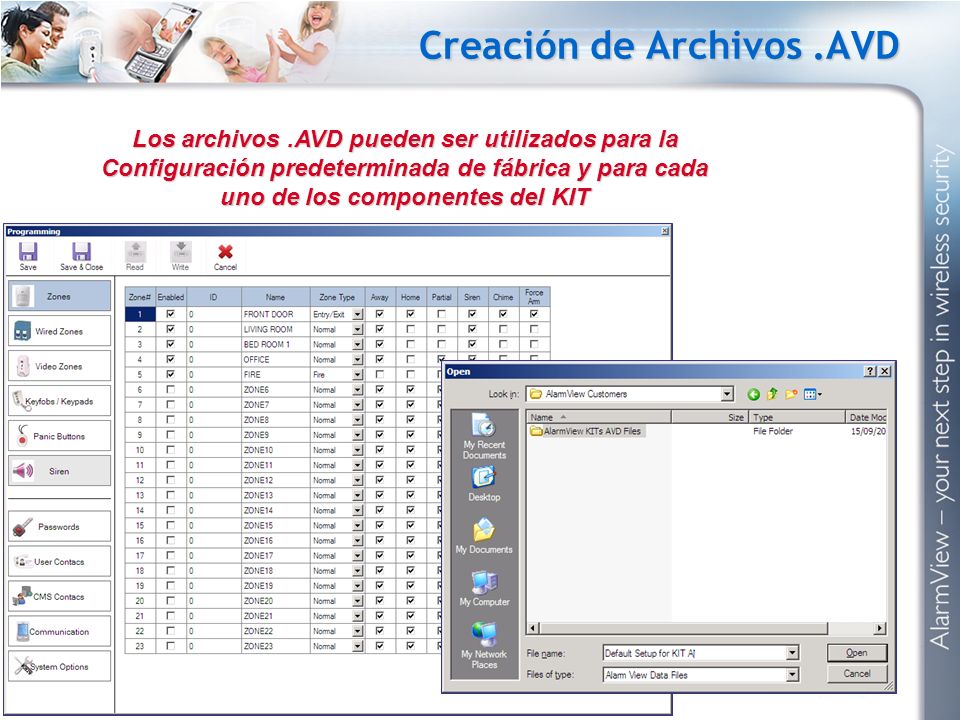

39 Creación de Archivos.AVD Los archivos.AVD pueden ser utilizados para la Configuración predeterminada de fábrica y para cada uno de los componentes del KIT

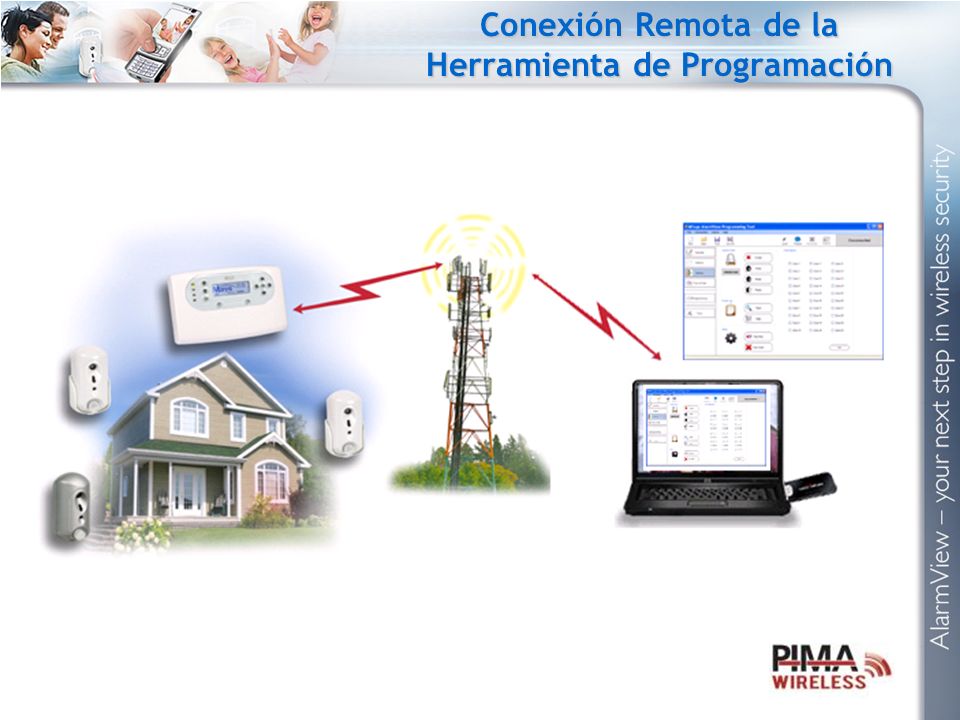

40 Conexión Remota de la Herramienta de Programación

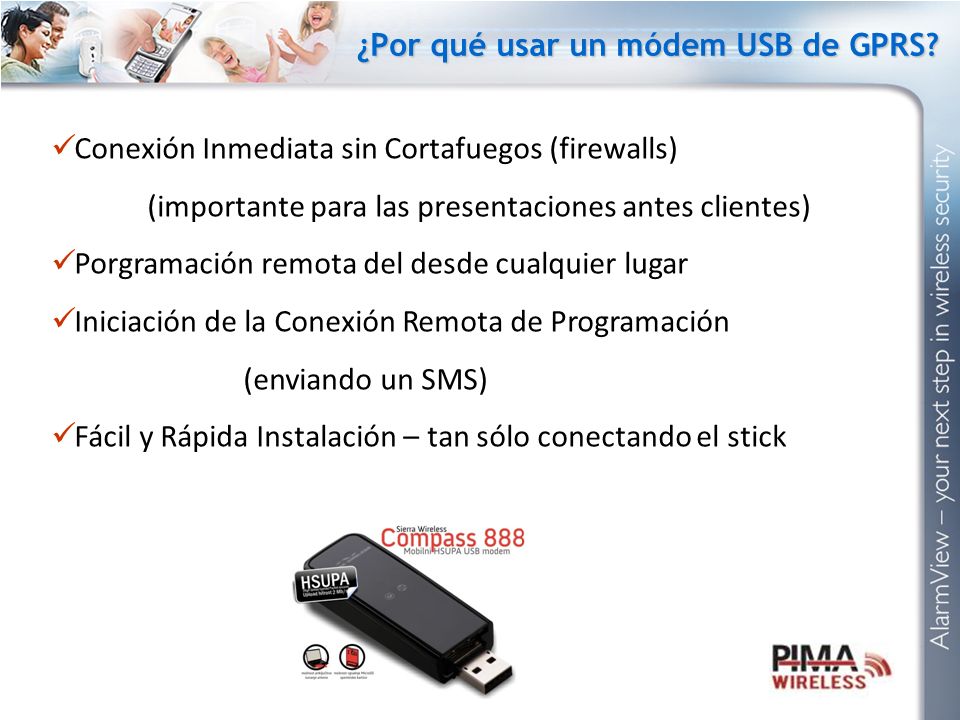

41 ¿Por qué usar un módem USB de GPRS? Conexión Inmediata sin Cortafuegos (firewalls) (importante para las presentaciones antes clientes) Porgramación remota del desde cualquier lugar Iniciación de la Conexión Remota de Programación (enviando un SMS) Fácil y Rápida Instalación – tan sólo conectando el stick

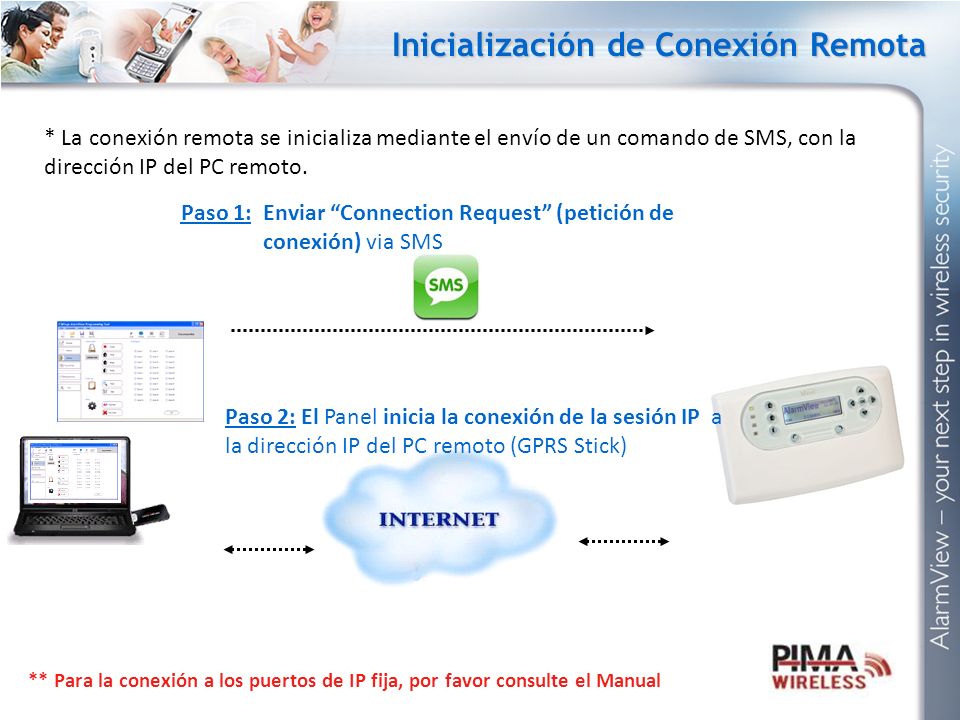

42 * La conexión remota se inicializa mediante el envío de un comando de SMS, con la dirección IP del PC remoto. Inicialización de Conexión Remota Paso 1: Enviar “Connection Request” (petición de conexión) via SMS Paso 2: El Panel inicia la conexión de la sesión IP a la dirección IP del PC remoto (GPRS Stick) ** Para la conexión a los puertos de IP fija, por favor consulte el Manual

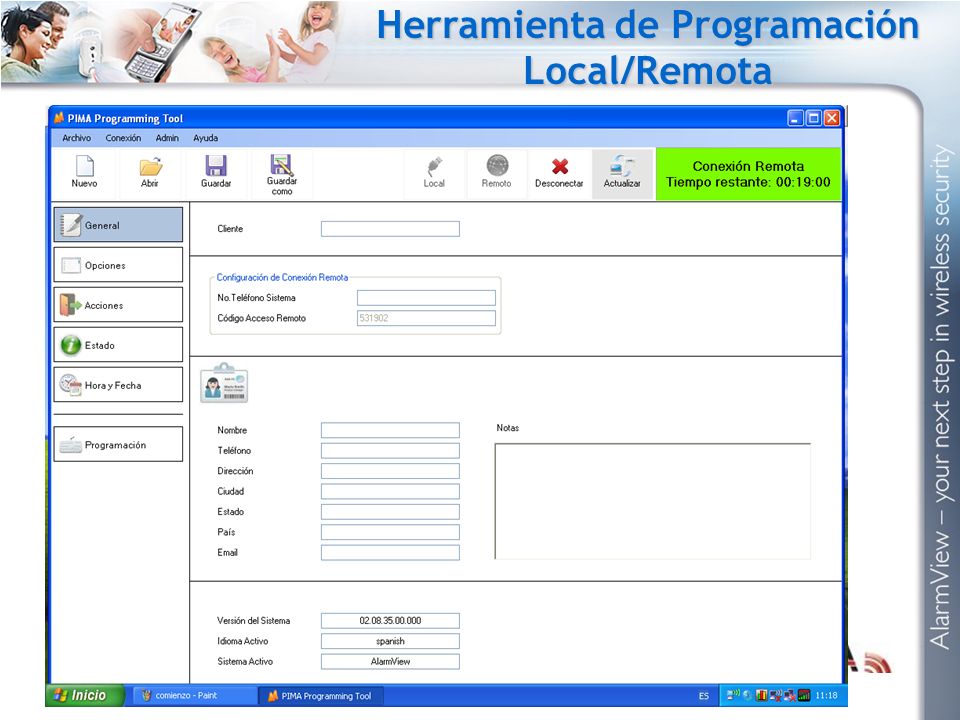

43 Herramienta de Programación Local/Remota

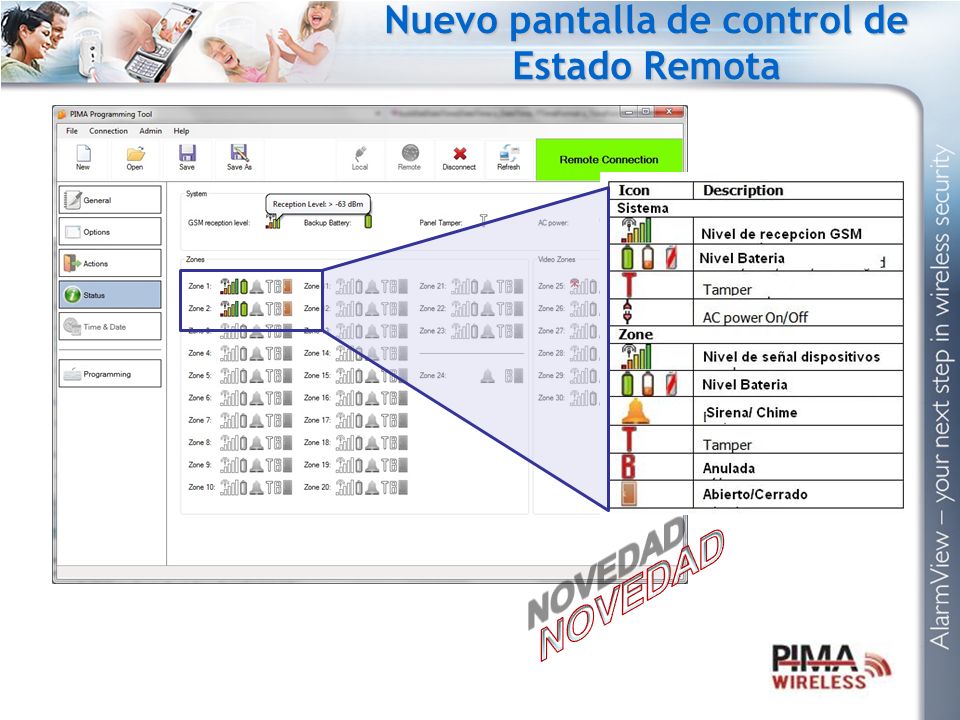

44 Nuevo pantalla de control de Estado Remota

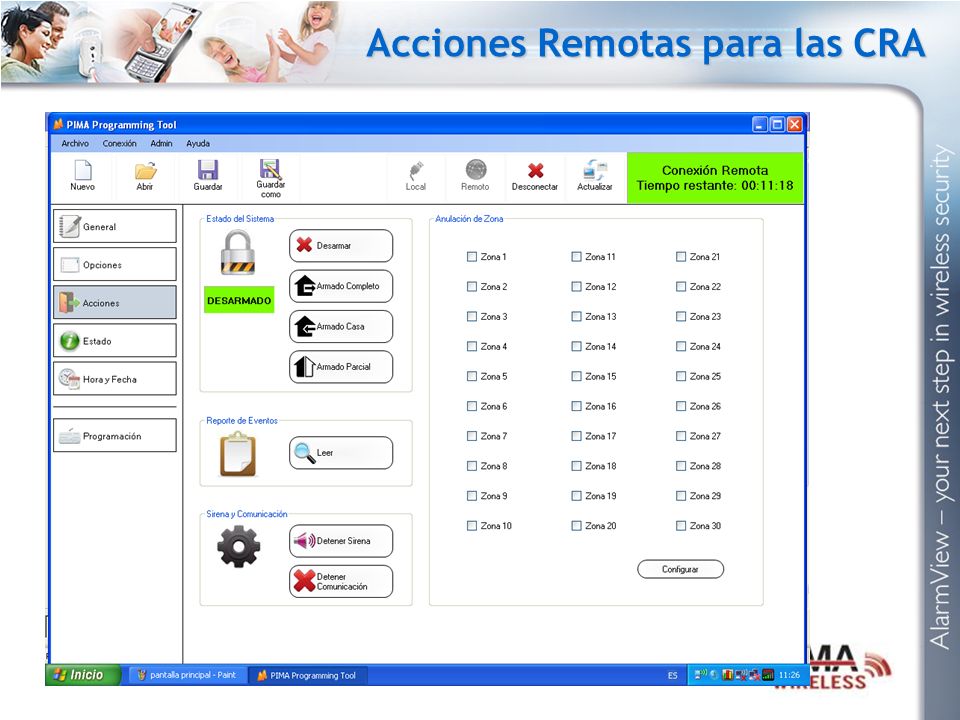

45 Acciones Remotas para las CRA

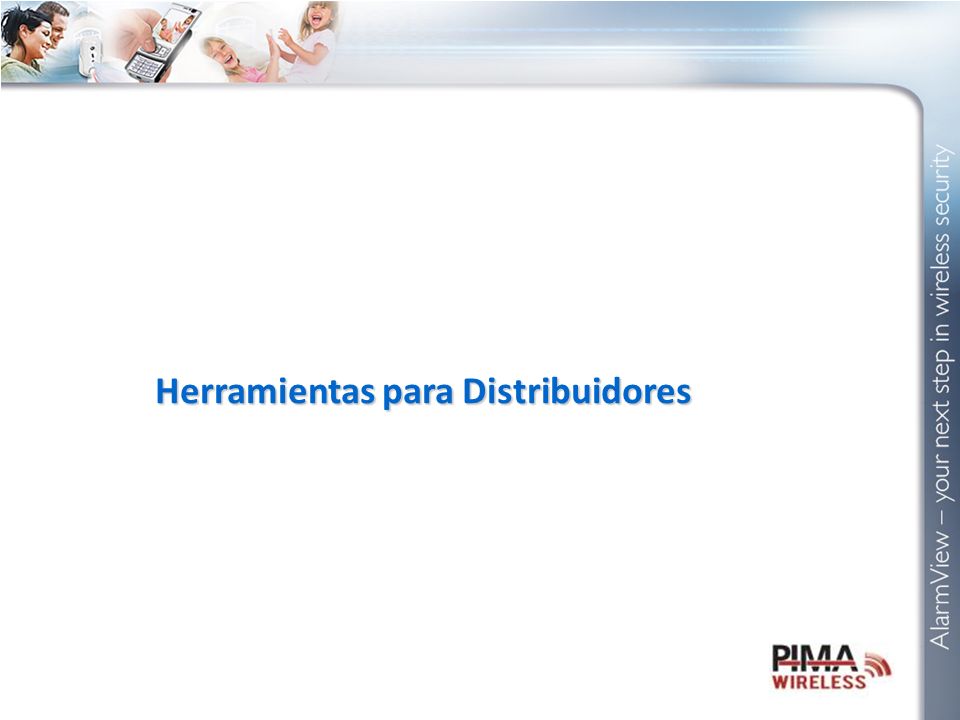

46 Herramientas para Distribuidores

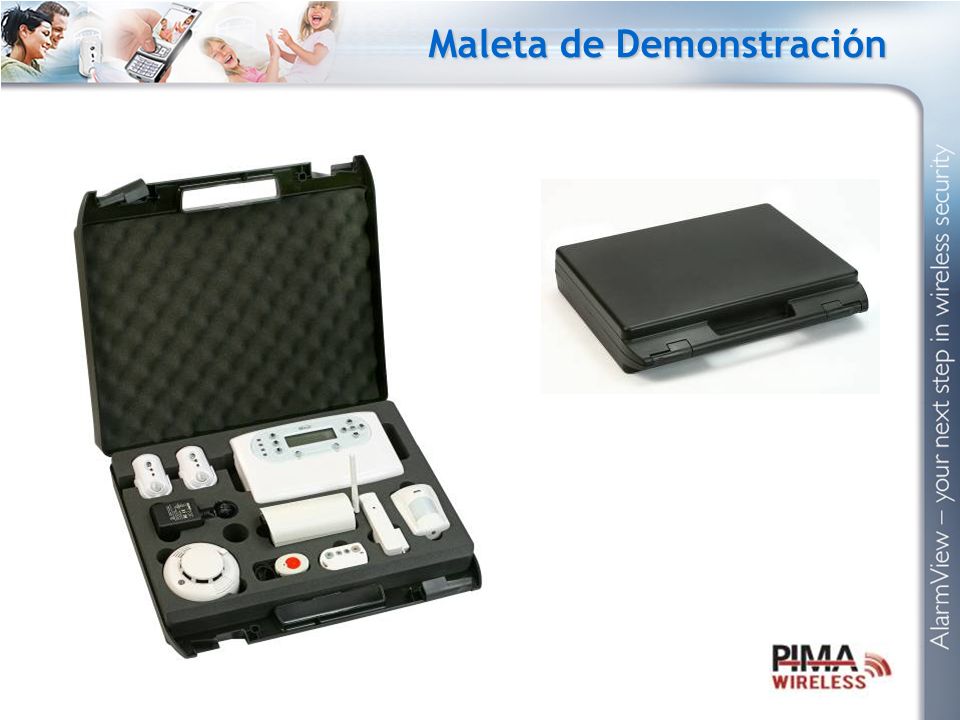

47 Maleta de Demonstración

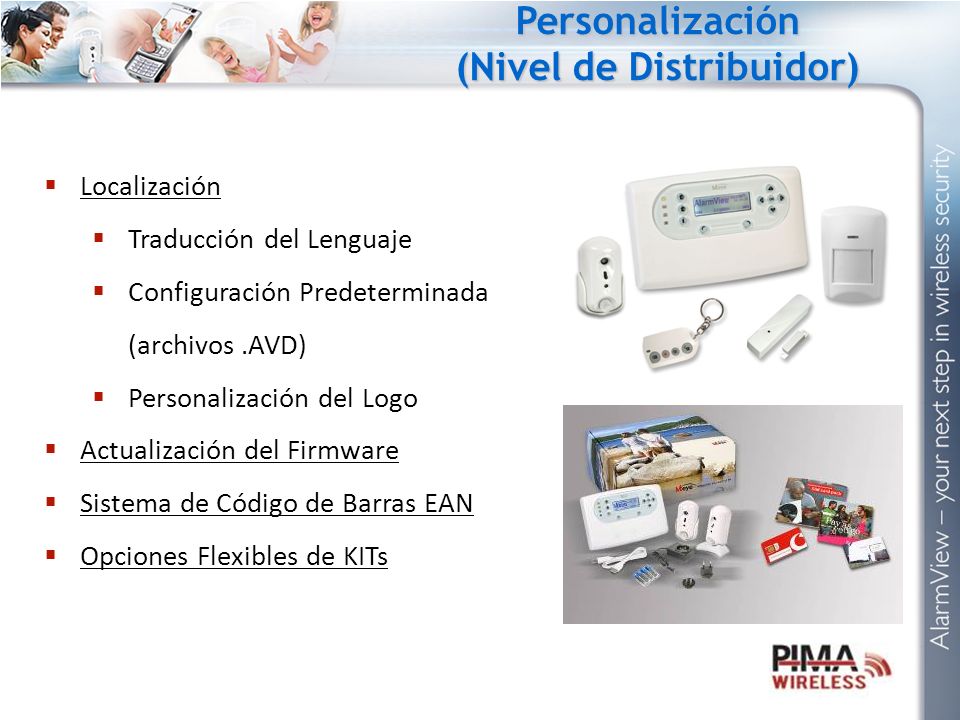

48  Localización  Traducción del Lenguaje  Configuración Predeterminada (archivos.AVD)  Personalización del Logo  Actualización del Firmware  Sistema de Código de Barras EAN  Opciones Flexibles de KITs Personalización (Nivel de Distribuidor)

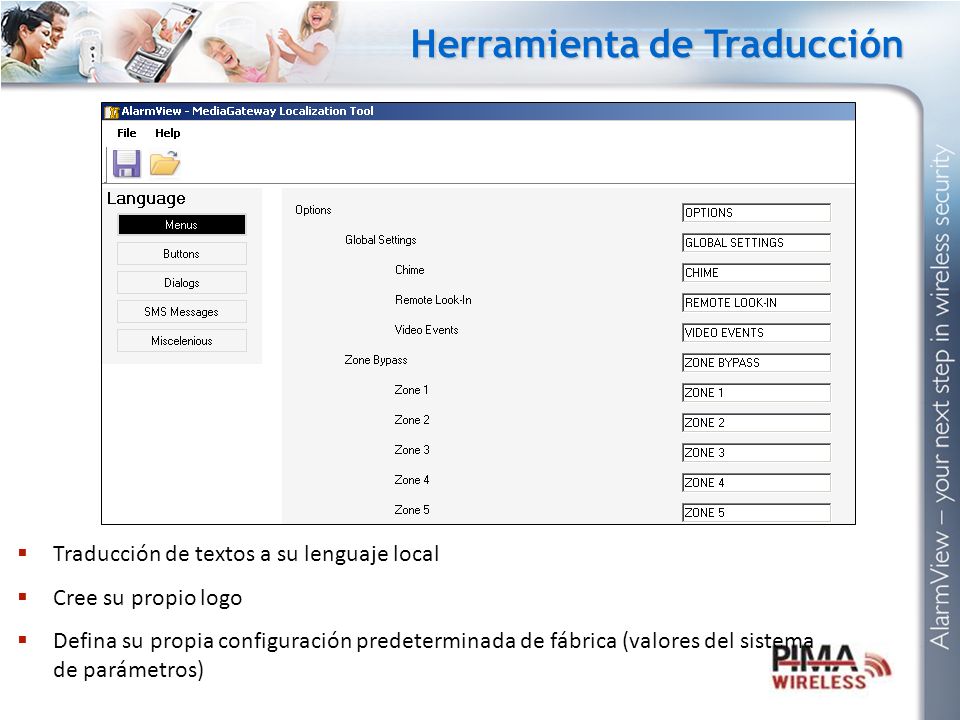

49  Traducción de textos a su lenguaje local  Cree su propio logo  Defina su propia configuración predeterminada de fábrica (valores del sistema de parámetros) Herramienta de Traducción

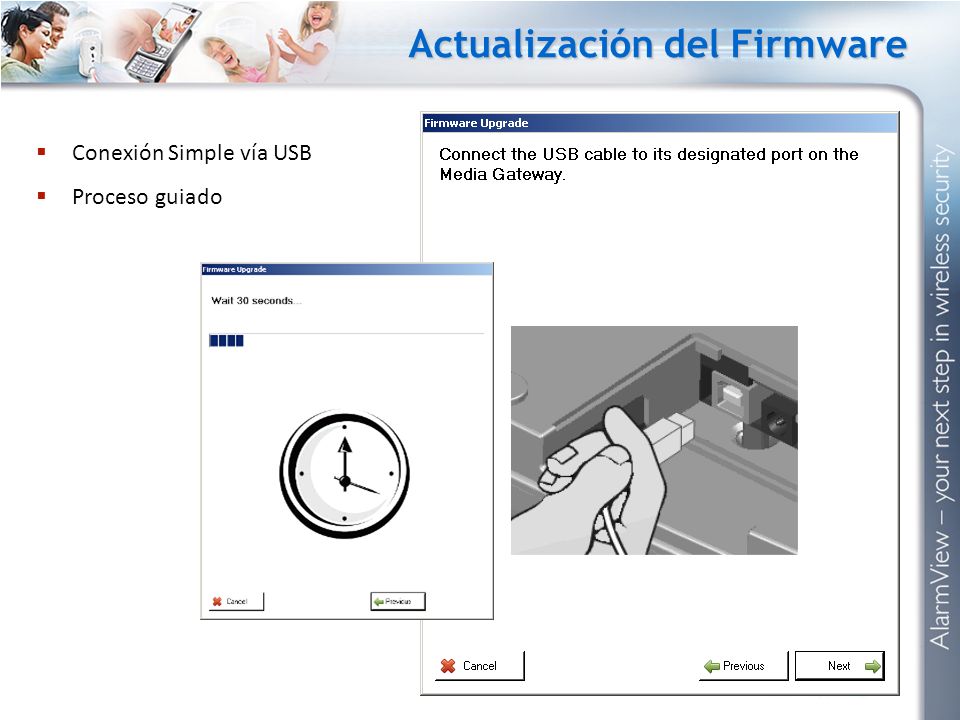

50  Conexión Simple vía USB  Proceso guiado Actualización del Firmware

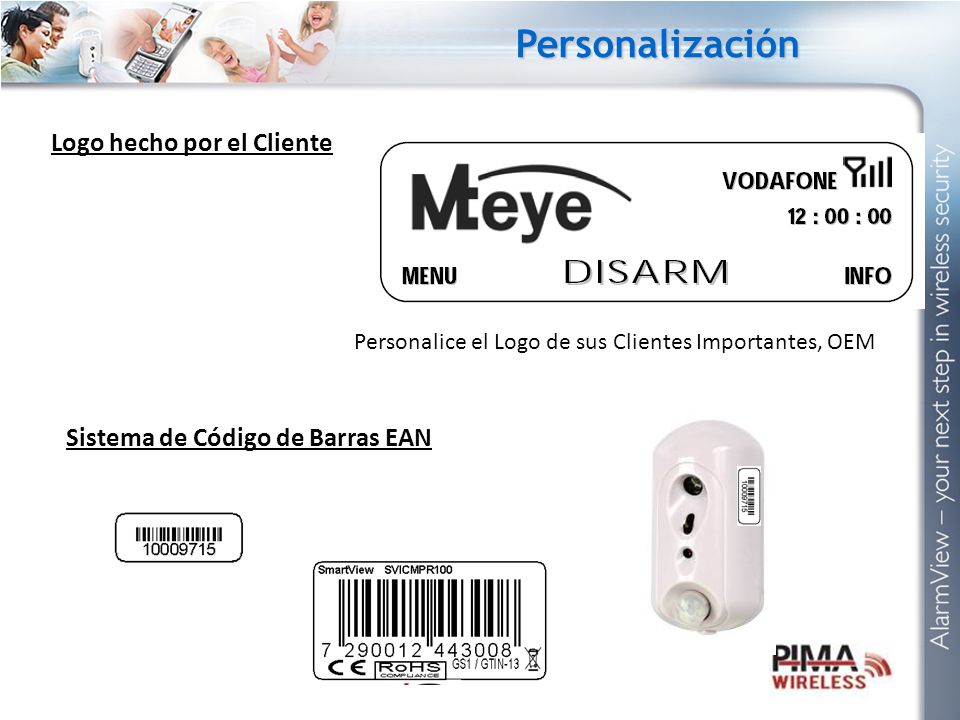

51 Logo hecho por el Cliente Personalice el Logo de sus Clientes Importantes, OEM Sistema de Código de Barras EAN Personalización

52 Nuevos Periferales Repetidor Sirena Inalámbrica de Interior Mando Bidireccional

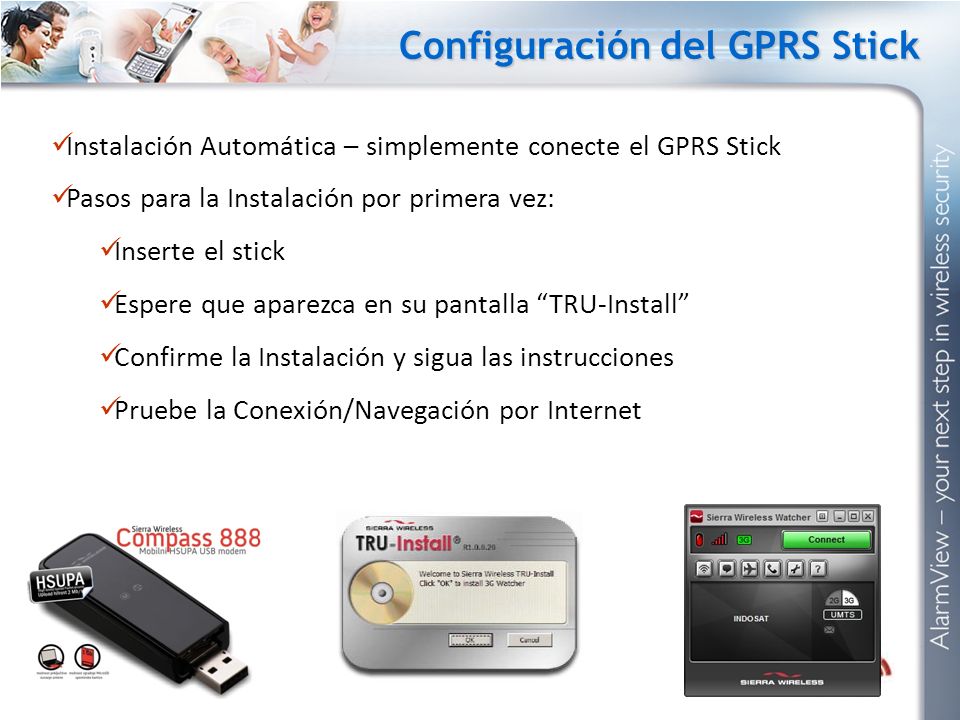

53 Configuración del GPRS Stick Instalación Automática – simplemente conecte el GPRS Stick Pasos para la Instalación por primera vez: Inserte el stick Espere que aparezca en su pantalla “TRU-Install” Confirme la Instalación y sigua las instrucciones Pruebe la Conexión/Navegación por Internet

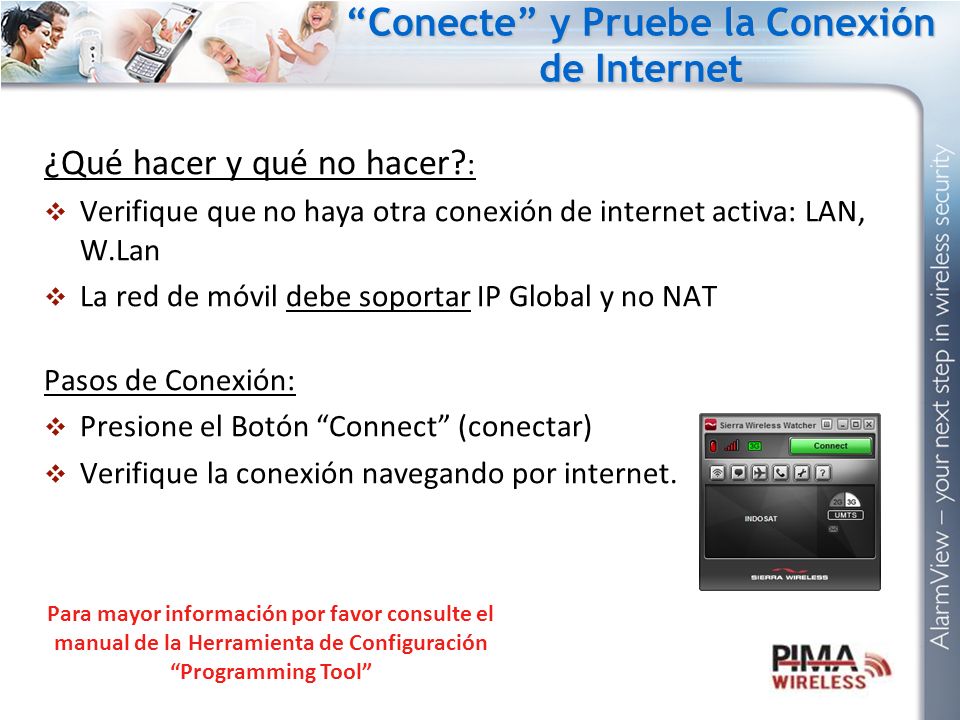

54 “Conecte” y Pruebe la Conexión de Internet ¿Qué hacer y qué no hacer? :  Verifique que no haya otra conexión de internet activa: LAN, W.Lan  La red de móvil debe soportar IP Global y no NAT Pasos de Conexión:  Presione el Botón “Connect” (conectar)  Verifique la conexión navegando por internet. Para mayor información por favor consulte el manual de la Herramienta de Configuración “Programming Tool”

55 Propietario Residencial Proveedores de Monitoreo Prefesionales de Seguridad Su siguiente paso en la seguridad inalámbrica… AlarmView
