1 Alta Seguridad y Sistema de Control de Acceso Información de Producto

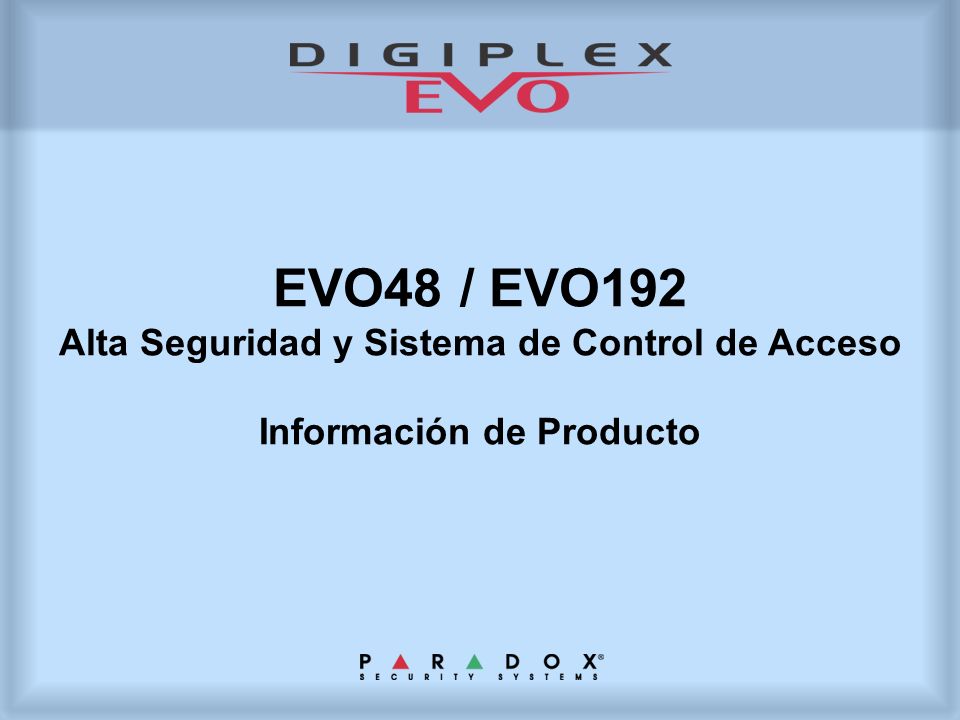

EVO48 / EVO192 Alta Seguridad y Sistema de Control de Acceso Información de Producto

2 Diseñado en una plataforma unificada
Descripción EVO48 and EVO192 son la siguiente generación de los paneles DGP-848 y EVO96 Mas poder de procesamiento para ofrecer mas zonas, mas posibilidades y mas flexibilidad. Diseñado en una plataforma unificada EVO48 / EVO96 / EVO192 Transferencia de programación desde un panel de un tipo a otro.

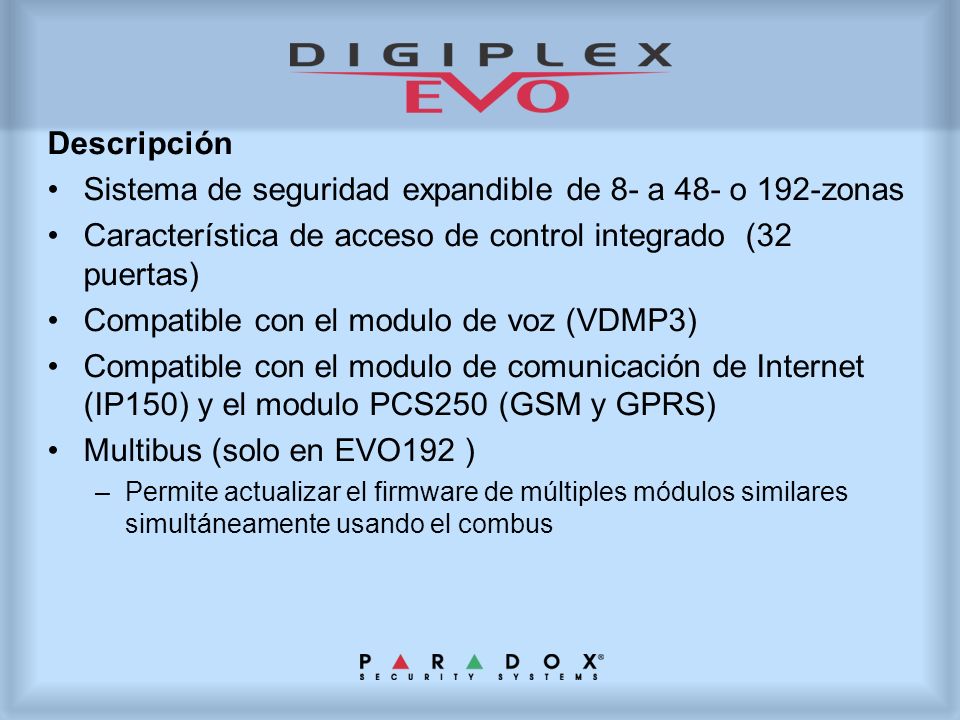

3 Sistema de seguridad expandible de 8- a 48- o 192-zonas
Descripción Sistema de seguridad expandible de 8- a 48- o 192-zonas Característica de acceso de control integrado (32 puertas) Compatible con el modulo de voz (VDMP3) Compatible con el modulo de comunicación de Internet (IP150) y el modulo PCS250 (GSM y GPRS) Multibus (solo en EVO192 ) Permite actualizar el firmware de múltiples módulos similares simultáneamente usando el combus

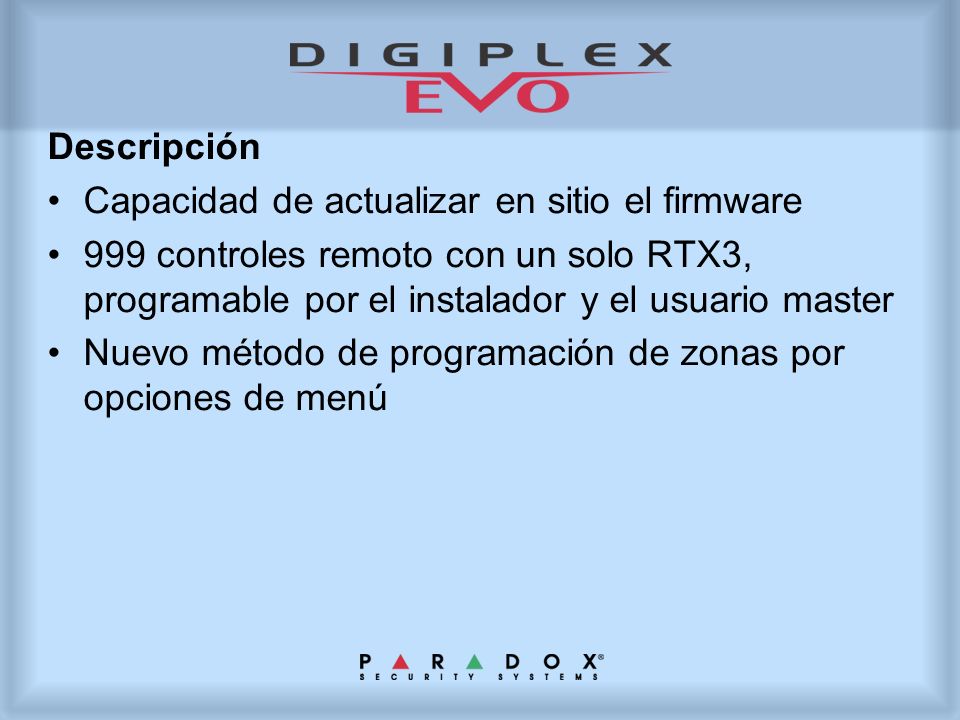

4 Descripción Capacidad de actualizar en sitio el firmware 999 controles remoto con un solo RTX3, programable por el instalador y el usuario master Nuevo método de programación de zonas por opciones de menú

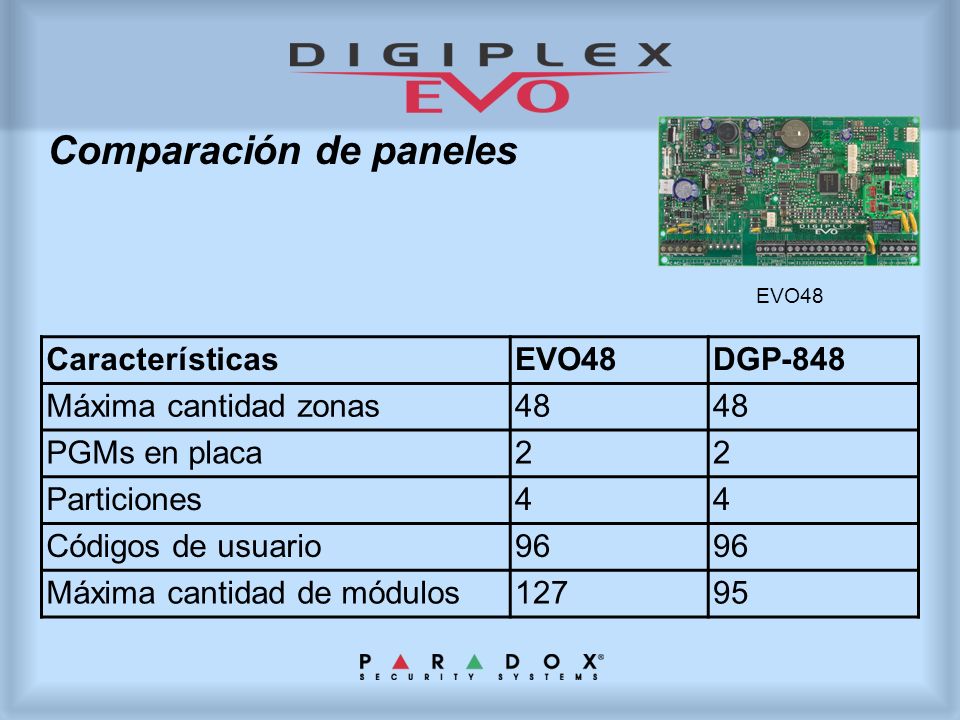

5 Comparación de paneles
EVO48 Características EVO48 DGP-848 Máxima cantidad zonas 48 PGMs en placa 2 Particiones 4 Códigos de usuario 96 Máxima cantidad de módulos 127 95

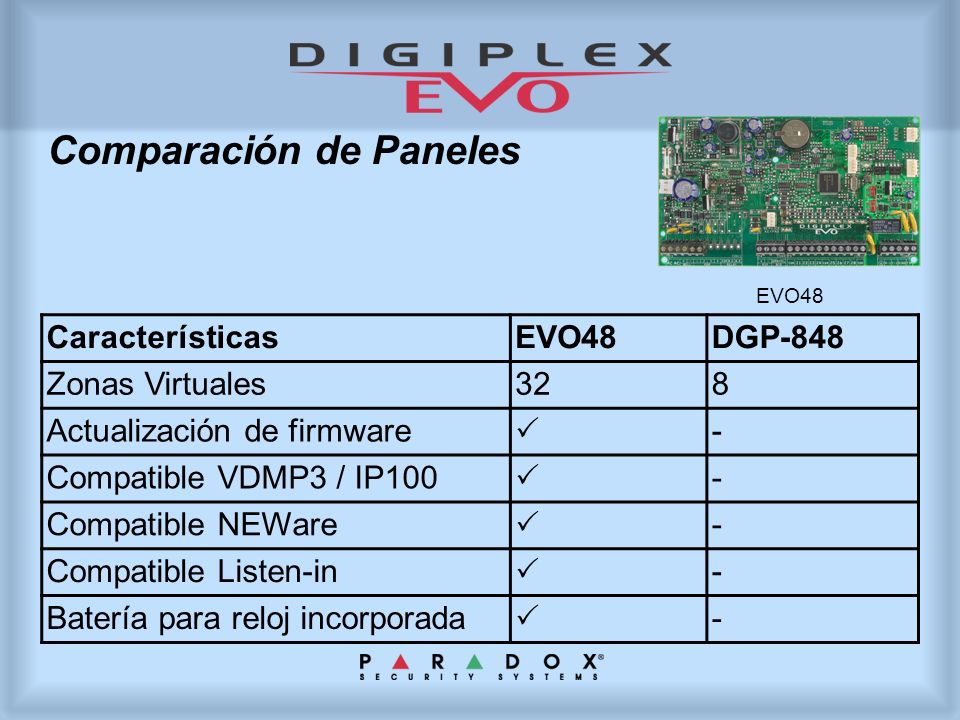

6 Comparación de Paneles
EVO48 Características EVO48 DGP-848 Zonas Virtuales 32 8 Actualización de firmware  - Compatible VDMP3 / IP100 Compatible NEWare Compatible Listen-in Batería para reloj incorporada

7 Comparación de módulos
EVO192 Características EVO192 EVO96 Cantidad máxima Zonas 192 96 PGMs en placa 5 3 Particiones 8 Códigos de usuario 999 Máxima cantidad módulos 254 Multibus  -

8 Características básicas
8 entradas de zonas en placa (16 con ATZ) Batería para reloj incorporada Switch de presión para controlar la salida auxiliar Switch de presión para resetear programación WinLoad / NEware: Conexión directa con 307USB o CV4USB TCP/IP conexión con IP100 GPRS conexión con PCS100 Versión GPRS

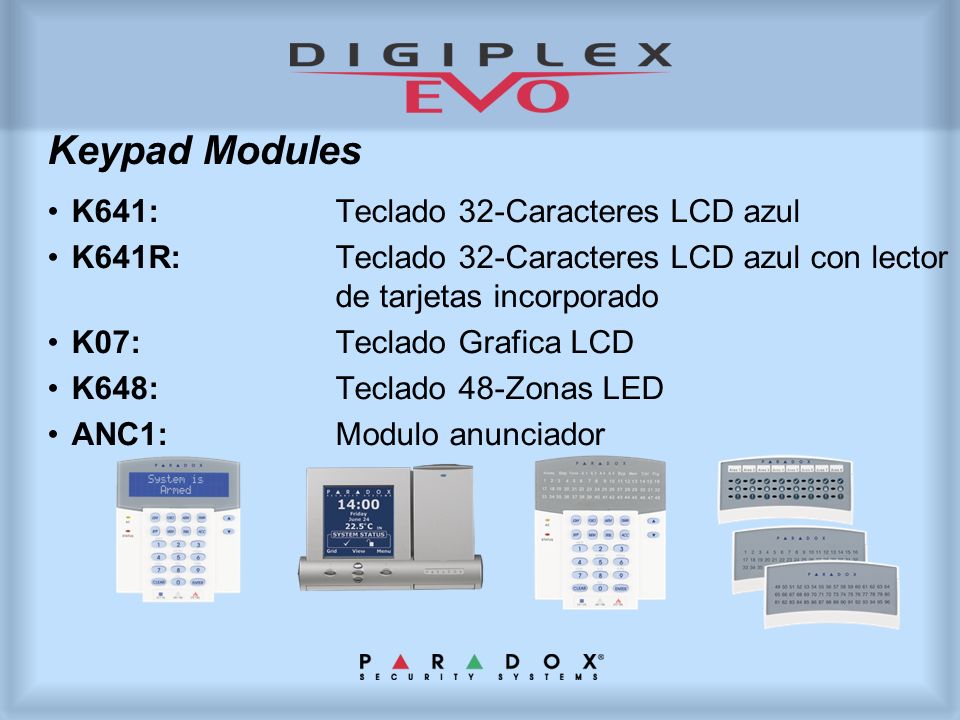

9 Keypad Modules K641: Teclado 32-Caracteres LCD azul
K641R: Teclado 32-Caracteres LCD azul con lector de tarjetas incorporado K07: Teclado Grafica LCD K648: Teclado 48-Zonas LED ANC1: Modulo anunciador

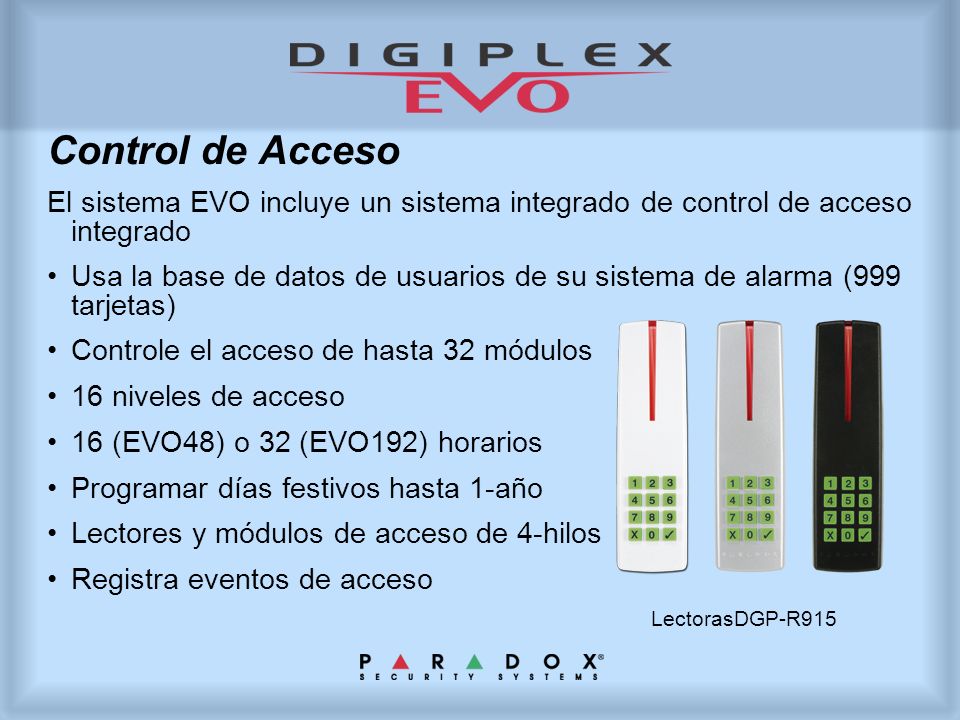

10 Control de Acceso El sistema EVO incluye un sistema integrado de control de acceso integrado Usa la base de datos de usuarios de su sistema de alarma (999 tarjetas) Controle el acceso de hasta 32 módulos 16 niveles de acceso 16 (EVO48) o 32 (EVO192) horarios Programar días festivos hasta 1-año Lectores y módulos de acceso de 4-hilos Registra eventos de acceso LectorasDGP-R915

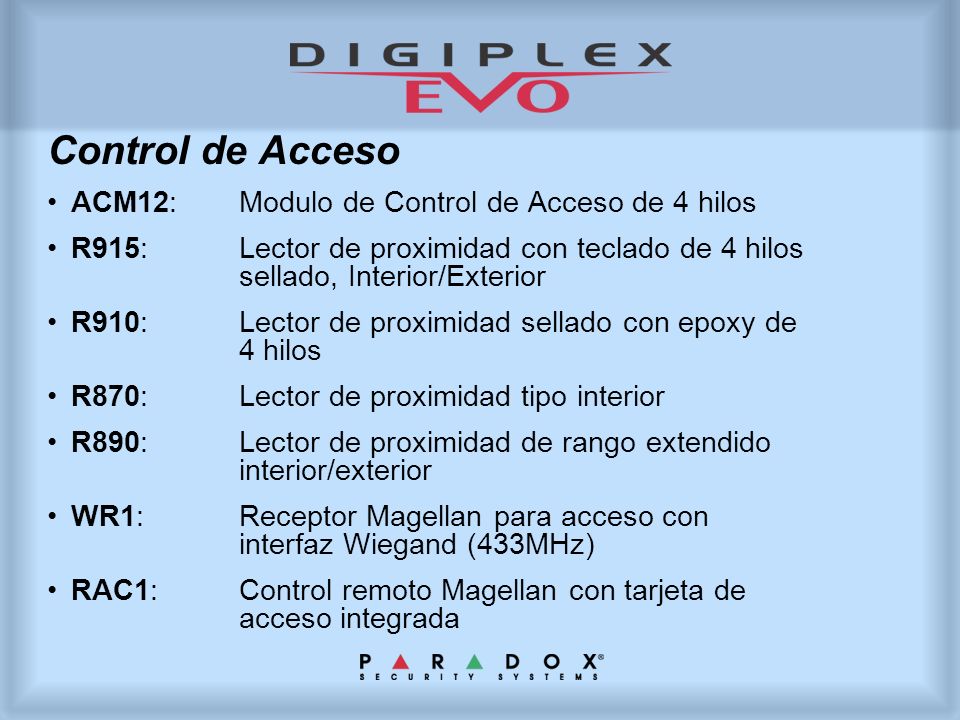

11 Control de Acceso ACM12: Modulo de Control de Acceso de 4 hilos
R915: Lector de proximidad con teclado de 4 hilos sellado, Interior/Exterior R910: Lector de proximidad sellado con epoxy de hilos R870: Lector de proximidad tipo interior R890: Lector de proximidad de rango extendido interior/exterior WR1: Receptor Magellan para acceso con interfaz Wiegand (433MHz) RAC1: Control remoto Magellan con tarjeta de acceso integrada

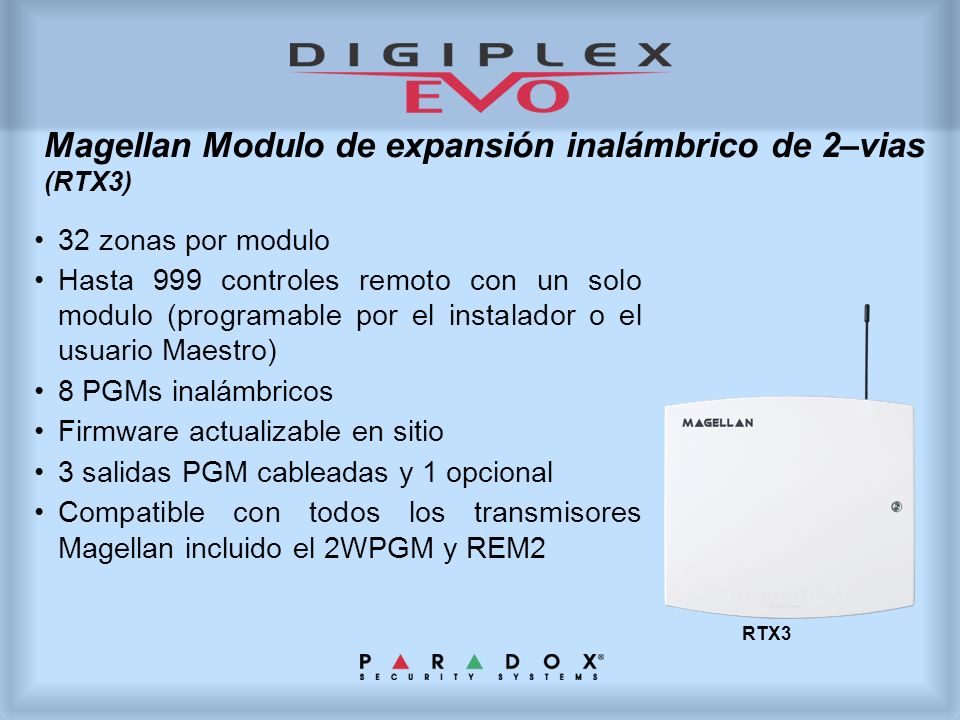

12 Magellan Modulo de expansión inalámbrico de 2–vias (RTX3)
32 zonas por modulo Hasta 999 controles remoto con un solo modulo (programable por el instalador o el usuario Maestro) 8 PGMs inalámbricos Firmware actualizable en sitio 3 salidas PGM cableadas y 1 opcional Compatible con todos los transmisores Magellan incluido el 2WPGM y REM2 RTX3

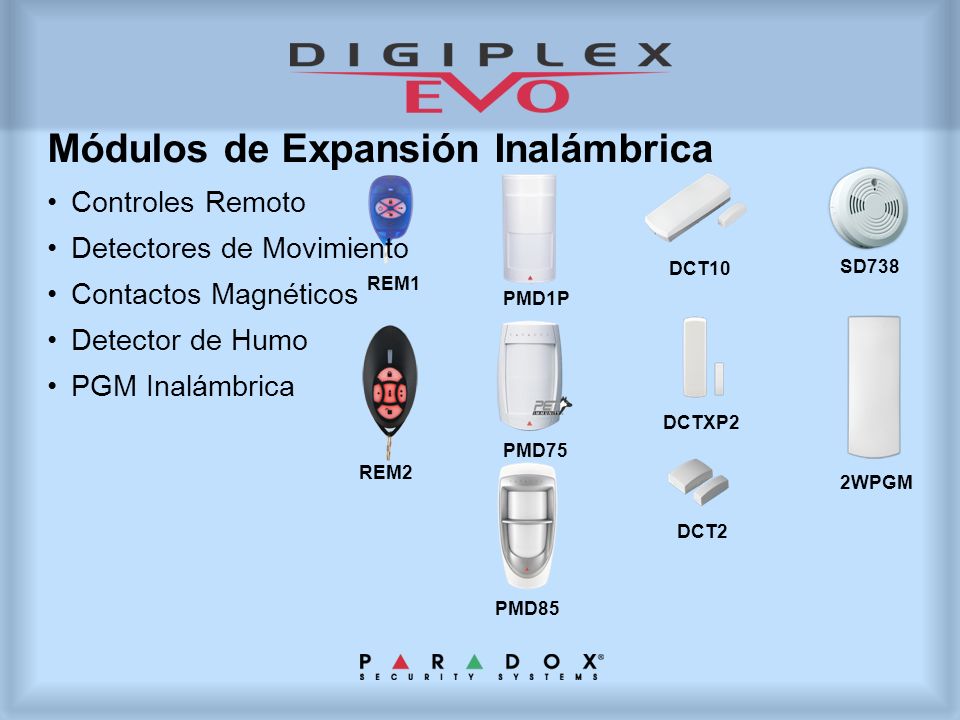

13 Módulos de Expansión Inalámbrica
Controles Remoto Detectores de Movimiento Contactos Magnéticos Detector de Humo PGM Inalámbrica DCT10 SD738 REM1 PMD1P DCTXP2 PMD75 REM2 2WPGM DCT2 PMD85

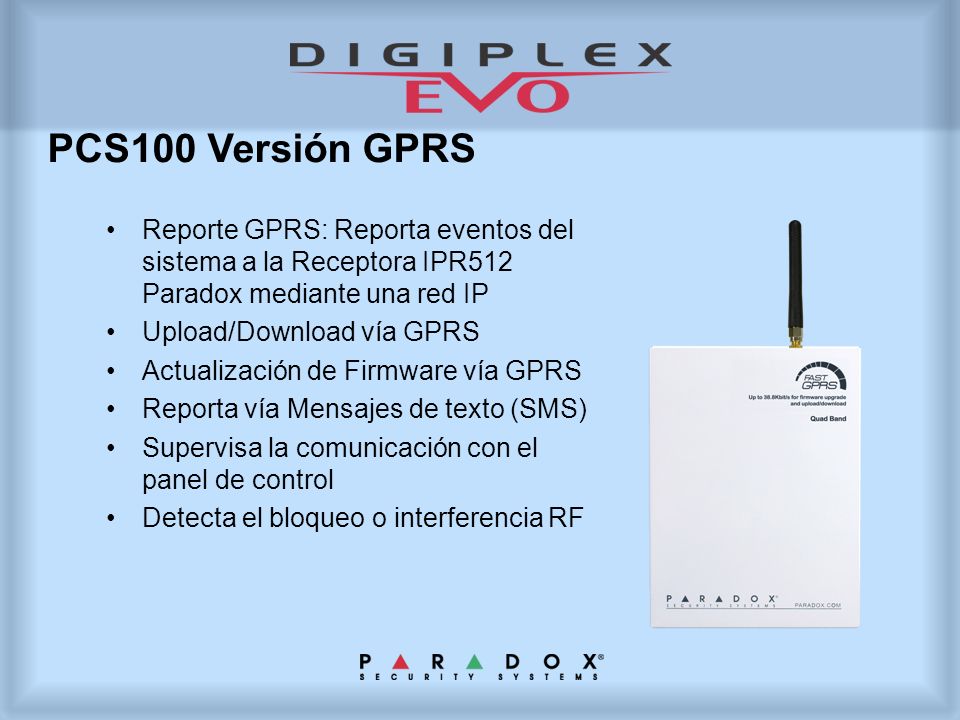

14 PCS100 Versión GPRS Reporte GPRS: Reporta eventos del sistema a la Receptora IPR512 Paradox mediante una red IP Upload/Download vía GPRS Actualización de Firmware vía GPRS Reporta vía Mensajes de texto (SMS) Supervisa la comunicación con el panel de control Detecta el bloqueo o interferencia RF

15 PCS100 Versión GSM Reporte vía GSM: Reporta eventos del sistema a central de monitoreo vía una red GSM (celular) usando cualquier formato de reporte disponible en el panel de control Upload/Download vía GPRS Reporte de voz usando el VDMP3 Reporte vía mensajes de texto (SMS) Arme /desarme vía mensajes de texto (SMS) Supervisa la comunicación con el panel de control Detecta el bloqueo o interferencia RF

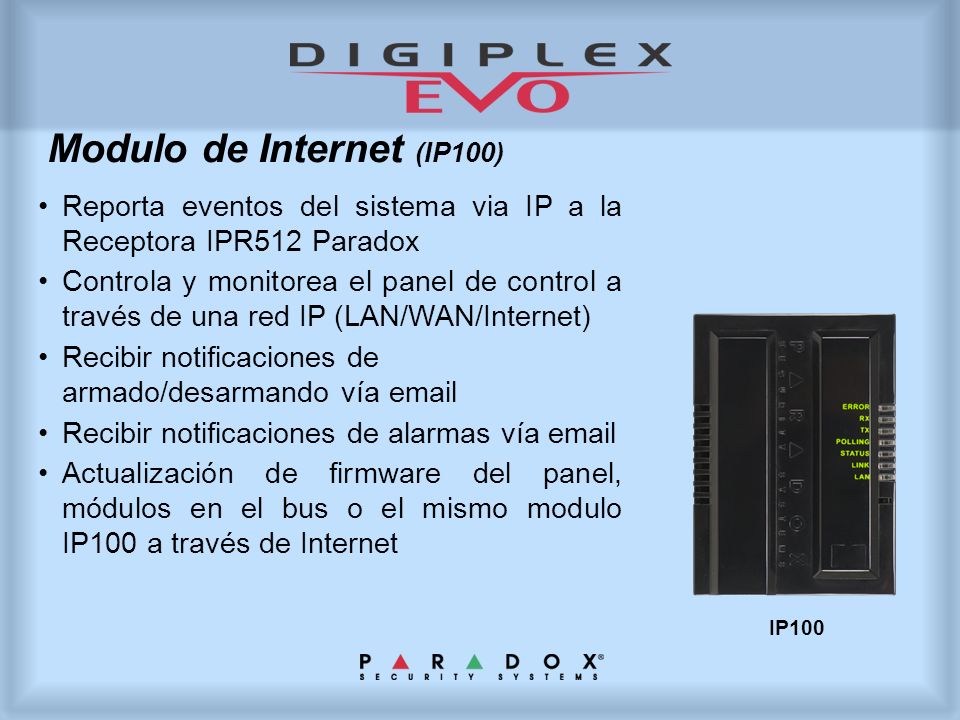

16 Modulo de Internet (IP100)
Reporta eventos del sistema via IP a la Receptora IPR512 Paradox Controla y monitorea el panel de control a través de una red IP (LAN/WAN/Internet) Recibir notificaciones de armado/desarmando vía Recibir notificaciones de alarmas vía Actualización de firmware del panel, módulos en el bus o el mismo modulo IP100 a través de Internet IP100

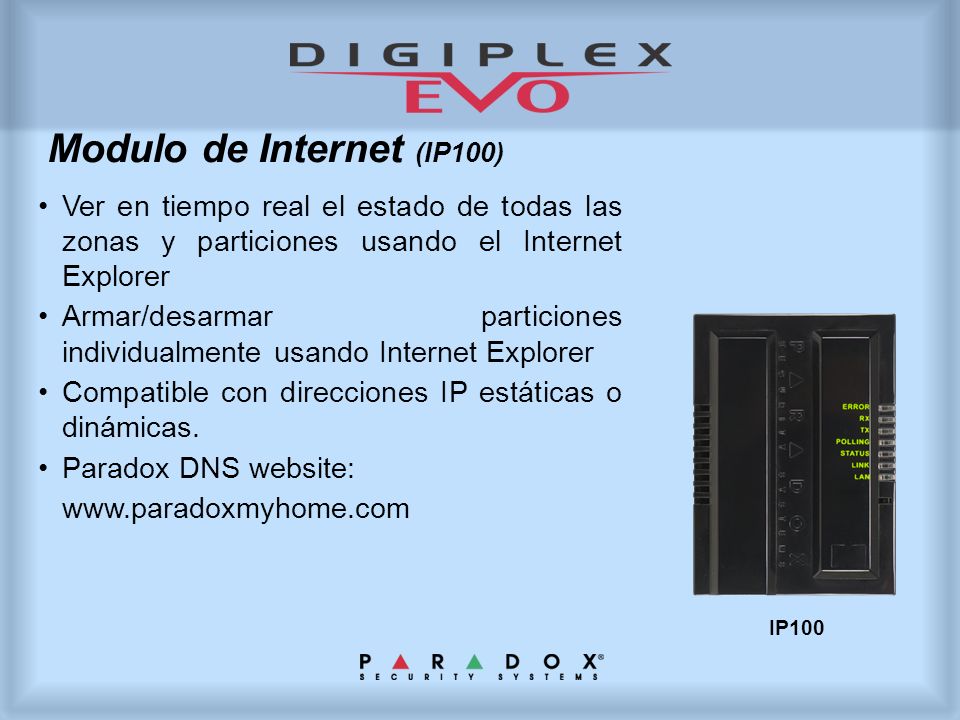

17 Modulo de Internet (IP100)
Ver en tiempo real el estado de todas las zonas y particiones usando el Internet Explorer Armar/desarmar particiones individualmente usando Internet Explorer Compatible con direcciones IP estáticas o dinámicas. Paradox DNS website: IP100

18 Interface Modulo de internet (IP150)

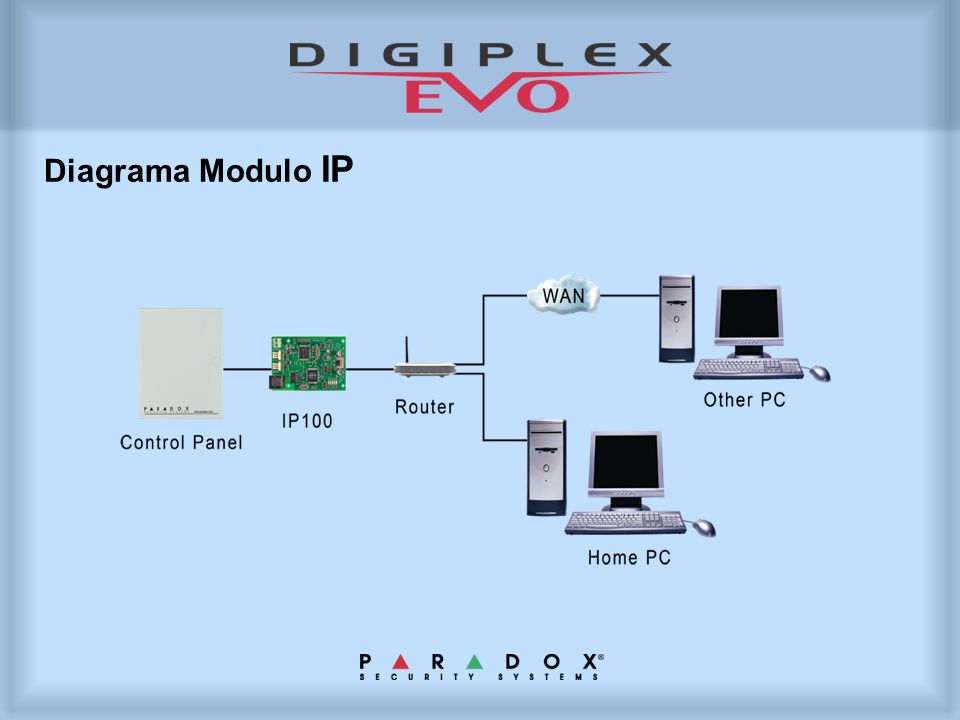

19 Diagrama Modulo IP

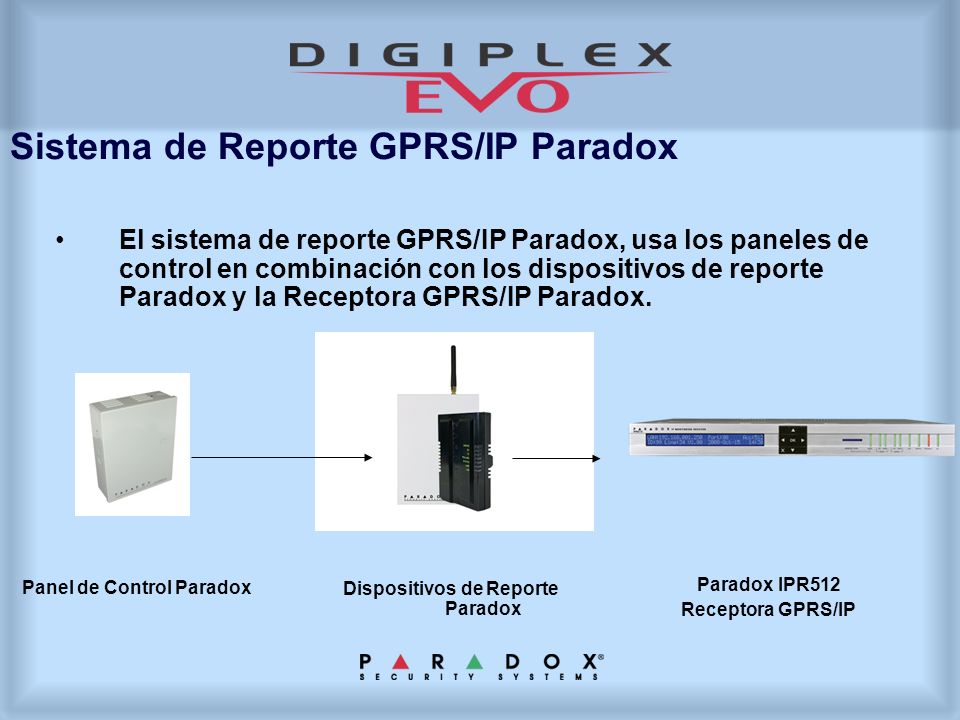

20 Sistema de Reporte GPRS/IP Paradox
El sistema de reporte GPRS/IP Paradox, usa los paneles de control en combinación con los dispositivos de reporte Paradox y la Receptora GPRS/IP Paradox. Panel de Control Paradox Dispositivos de Reporte Paradox Paradox IPR512 Receptora GPRS/IP

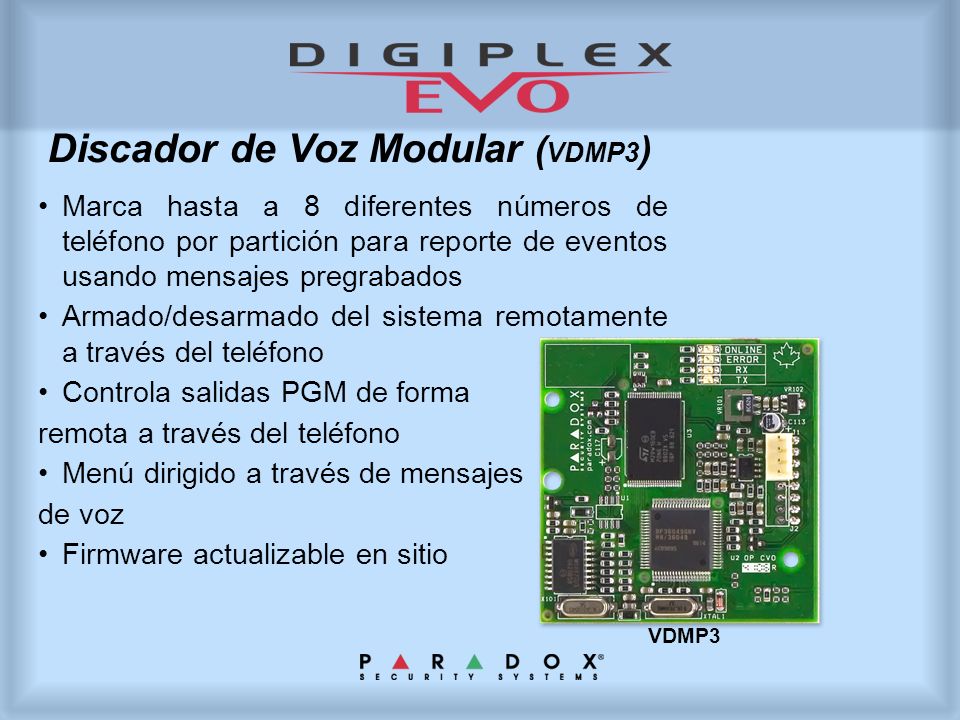

21 Discador de Voz Modular (VDMP3)
Marca hasta a 8 diferentes números de teléfono por partición para reporte de eventos usando mensajes pregrabados Armado/desarmado del sistema remotamente a través del teléfono Controla salidas PGM de forma remota a través del teléfono Menú dirigido a través de mensajes de voz Firmware actualizable en sitio VDMP3

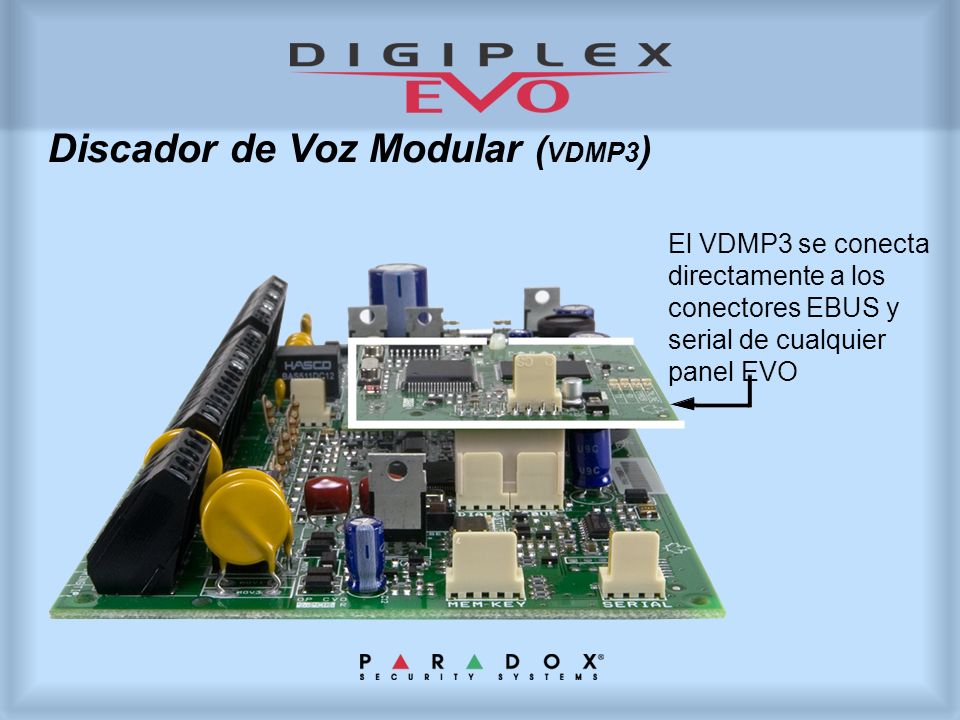

22 Discador de Voz Modular (VDMP3)
El VDMP3 se conecta directamente a los conectores EBUS y serial de cualquier panel EVO

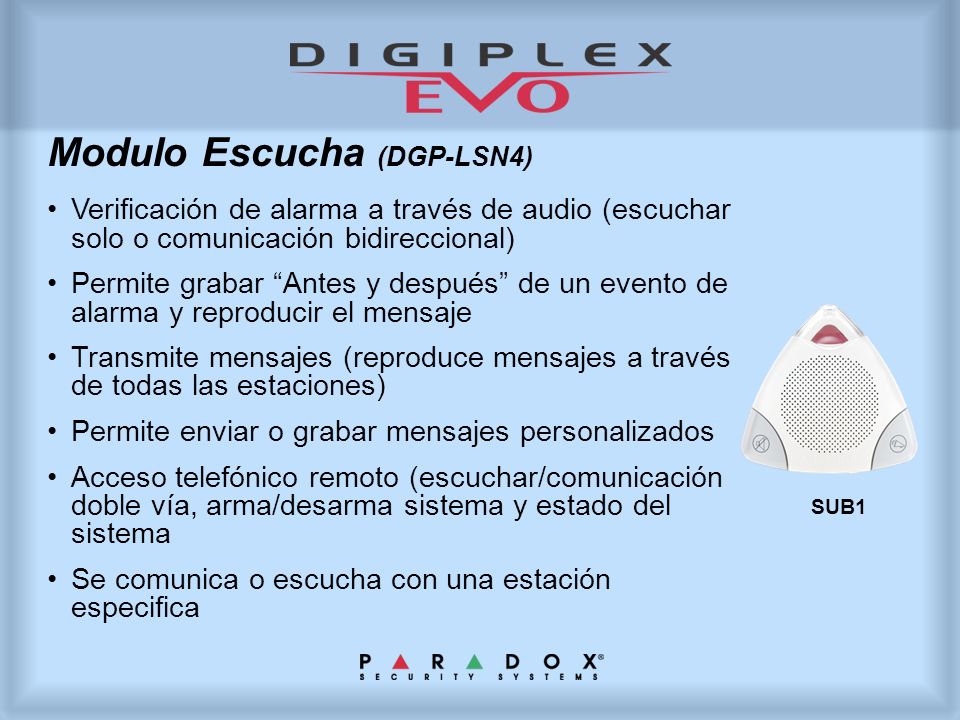

23 Modulo Escucha (DGP-LSN4)
Verificación de alarma a través de audio (escuchar solo o comunicación bidireccional) Permite grabar “Antes y después” de un evento de alarma y reproducir el mensaje Transmite mensajes (reproduce mensajes a través de todas las estaciones) Permite enviar o grabar mensajes personalizados Acceso telefónico remoto (escuchar/comunicación doble vía, arma/desarma sistema y estado del sistema Se comunica o escucha con una estación especifica SUB1

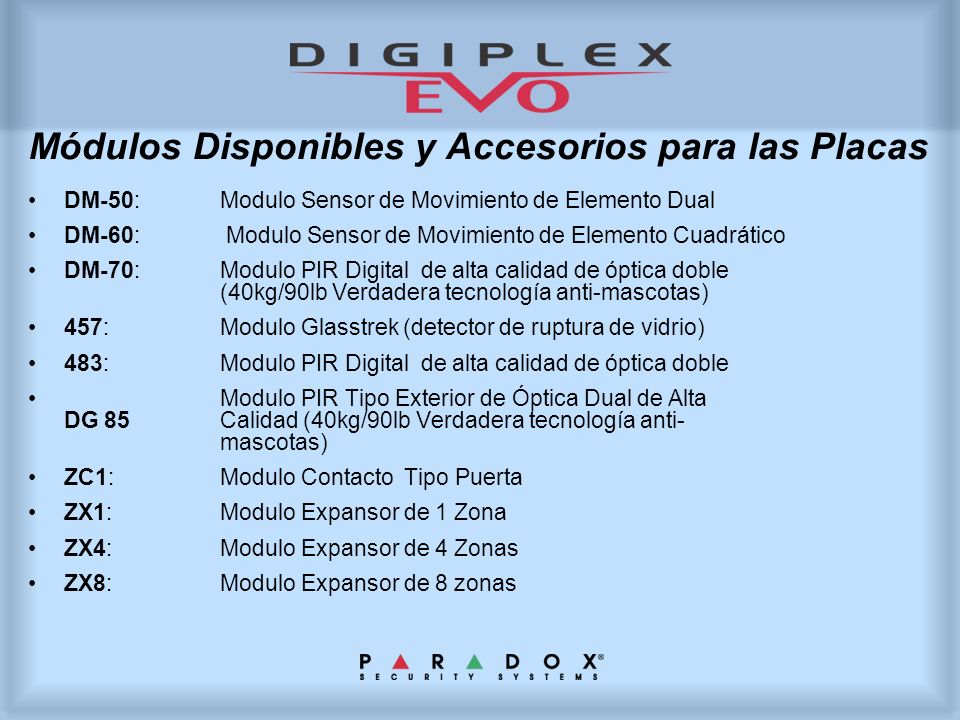

24 Módulos Disponibles y Accesorios para las Placas
DM-50: Modulo Sensor de Movimiento de Elemento Dual DM-60: Modulo Sensor de Movimiento de Elemento Cuadrático DM-70: Modulo PIR Digital de alta calidad de óptica doble (40kg/90lb Verdadera tecnología anti-mascotas) 457: Modulo Glasstrek (detector de ruptura de vidrio) 483: Modulo PIR Digital de alta calidad de óptica doble Modulo PIR Tipo Exterior de Óptica Dual de Alta DG 85 Calidad (40kg/90lb Verdadera tecnología anti mascotas) ZC1: Modulo Contacto Tipo Puerta ZX1: Modulo Expansor de 1 Zona ZX4: Modulo Expansor de 4 Zonas ZX8: Modulo Expansor de 8 zonas

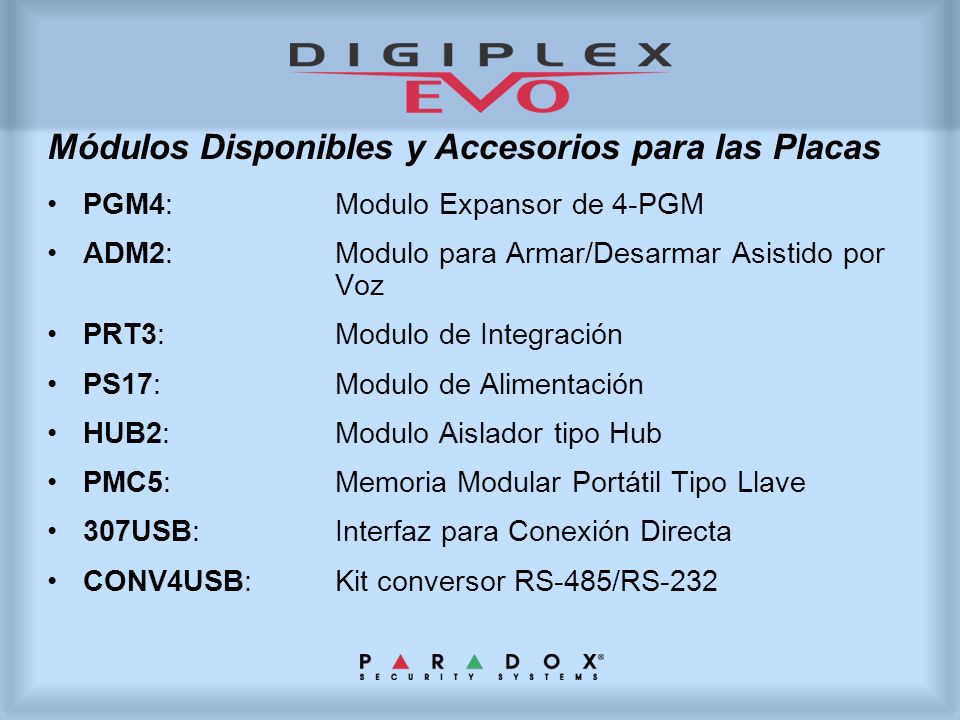

25 Módulos Disponibles y Accesorios para las Placas
PGM4: Modulo Expansor de 4-PGM ADM2: Modulo para Armar/Desarmar Asistido por Voz PRT3: Modulo de Integración PS17: Modulo de Alimentación HUB2: Modulo Aislador tipo Hub PMC5: Memoria Modular Portátil Tipo Llave 307USB: Interfaz para Conexión Directa CONV4USB: Kit conversor RS-485/RS-232

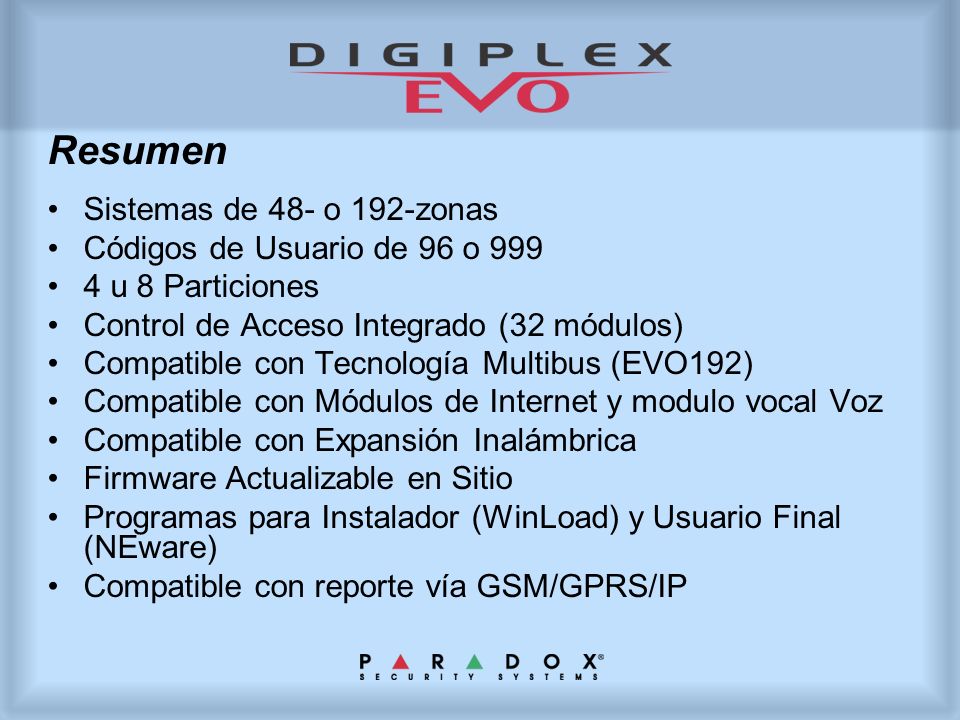

26 Resumen Sistemas de 48- o 192-zonas Códigos de Usuario de 96 o 999
4 u 8 Particiones Control de Acceso Integrado (32 módulos) Compatible con Tecnología Multibus (EVO192) Compatible con Módulos de Internet y modulo vocal Voz Compatible con Expansión Inalámbrica Firmware Actualizable en Sitio Programas para Instalador (WinLoad) y Usuario Final (NEware) Compatible con reporte vía GSM/GPRS/IP

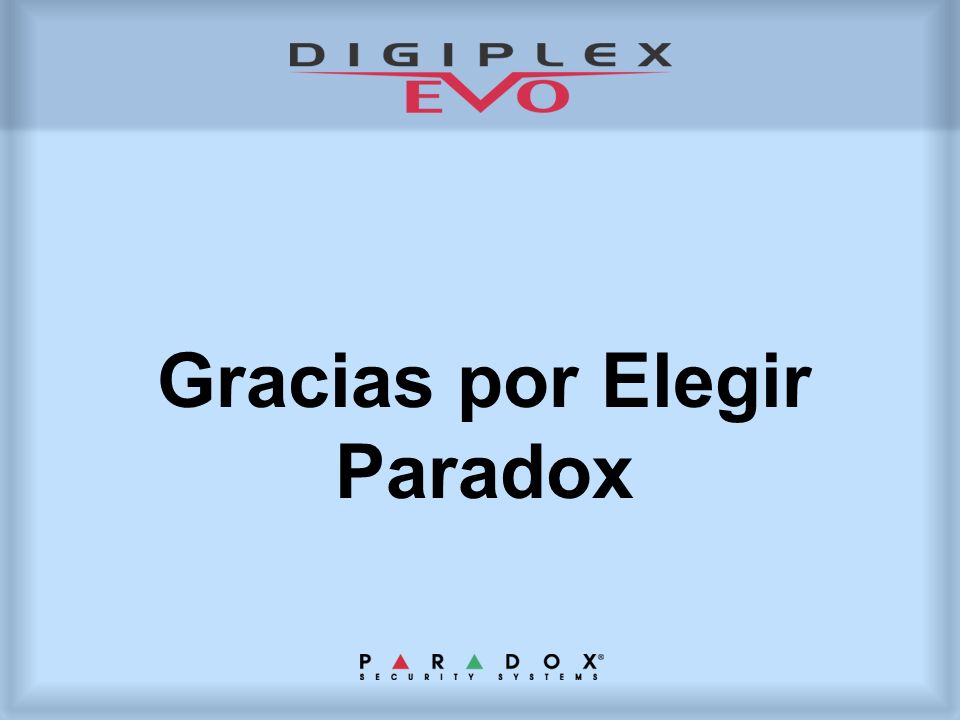

27 Gracias por Elegir Paradox
