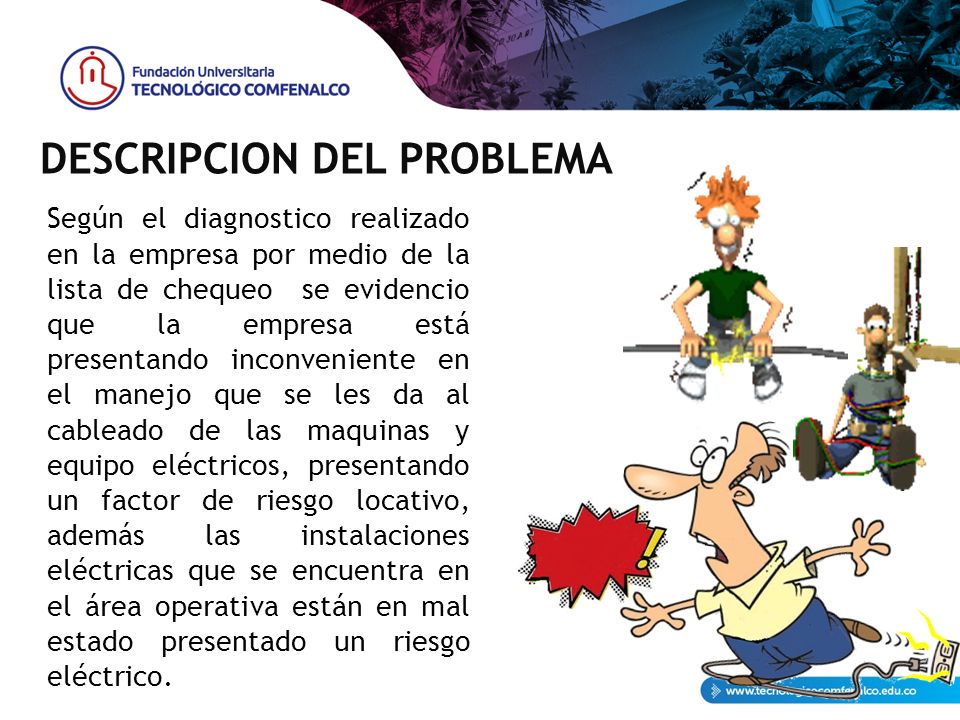

2 DESCRIPCION DEL PROBLEMA Según el diagnostico realizado en la empresa por medio de la lista de chequeo se evidencio que la empresa está presentando inconveniente en el manejo que se les da al cableado de las maquinas y equipo eléctricos, presentando un factor de riesgo locativo, además las instalaciones eléctricas que se encuentra en el área operativa están en mal estado presentado un riesgo eléctrico.

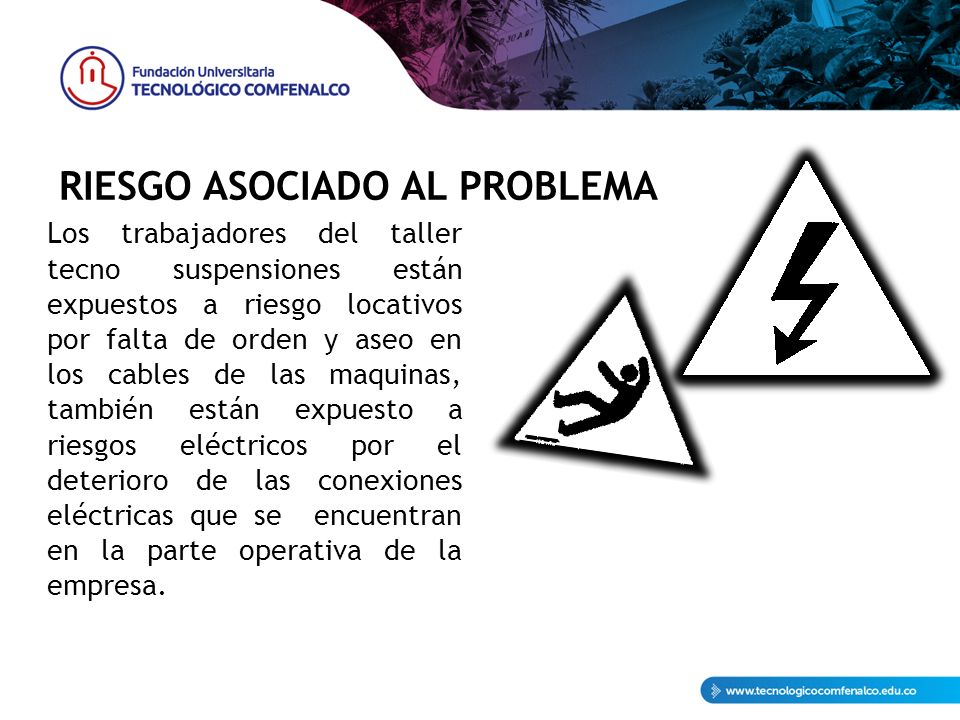

3 RIESGO ASOCIADO AL PROBLEMA Los trabajadores del taller tecno suspensiones están expuestos a riesgo locativos por falta de orden y aseo en los cables de las maquinas, también están expuesto a riesgos eléctricos por el deterioro de las conexiones eléctricas que se encuentran en la parte operativa de la empresa.

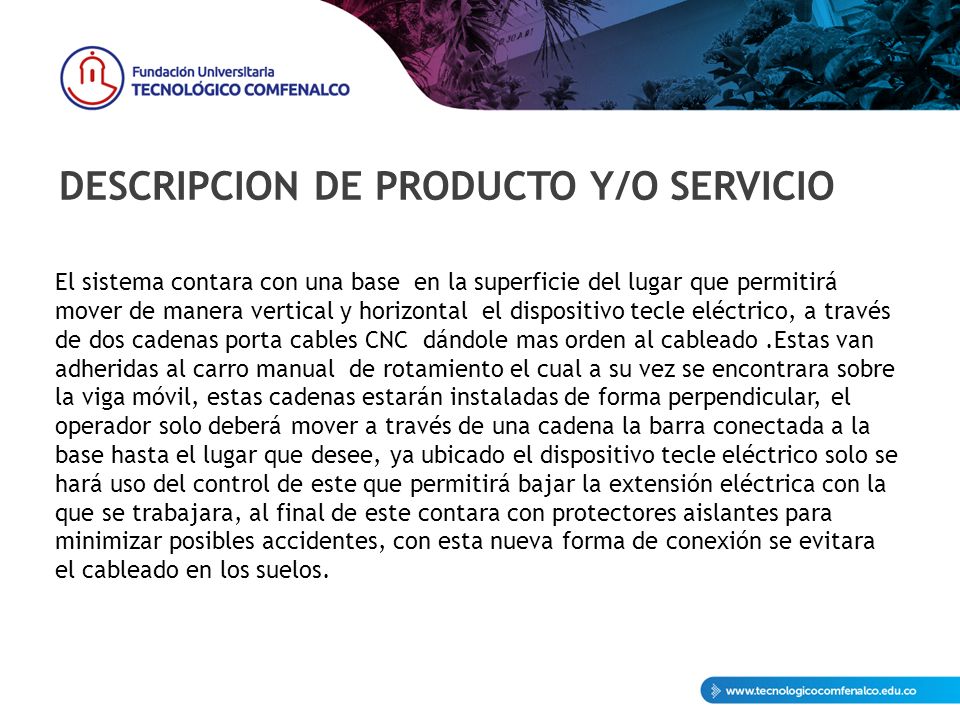

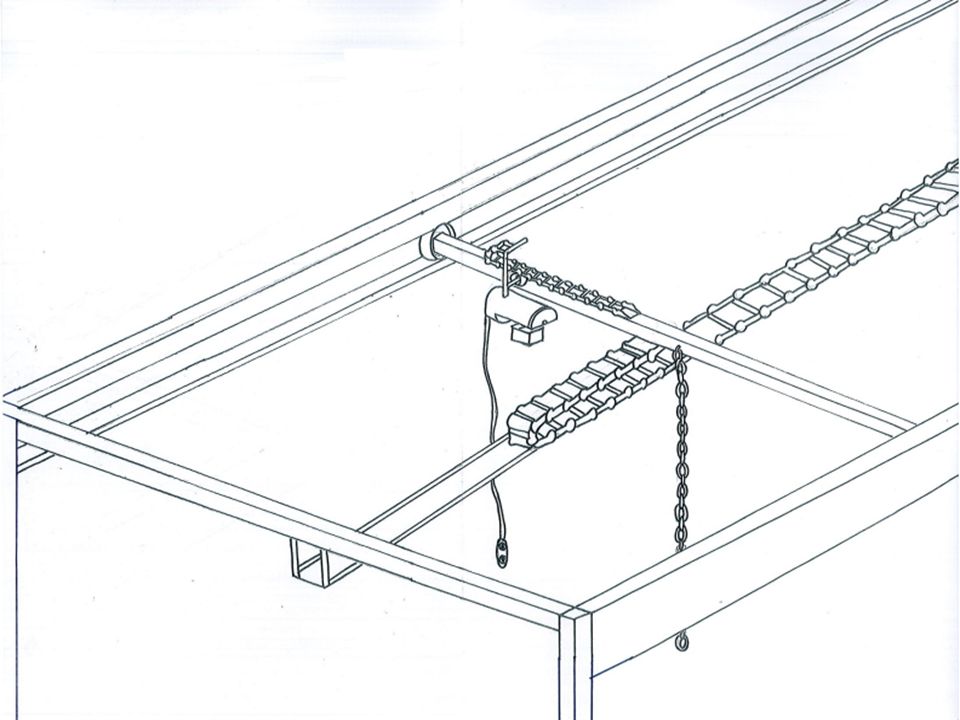

4 DESCRIPCION DE PRODUCTO Y/O SERVICIO El sistema contara con una base en la superficie del lugar que permitirá mover de manera vertical y horizontal el dispositivo tecle eléctrico, a través de dos cadenas porta cables CNC dándole mas orden al cableado.Estas van adheridas al carro manual de rotamiento el cual a su vez se encontrara sobre la viga móvil, estas cadenas estarán instaladas de forma perpendicular, el operador solo deberá mover a través de una cadena la barra conectada a la base hasta el lugar que desee, ya ubicado el dispositivo tecle eléctrico solo se hará uso del control de este que permitirá bajar la extensión eléctrica con la que se trabajara, al final de este contara con protectores aislantes para minimizar posibles accidentes, con esta nueva forma de conexión se evitara el cableado en los suelos.

5

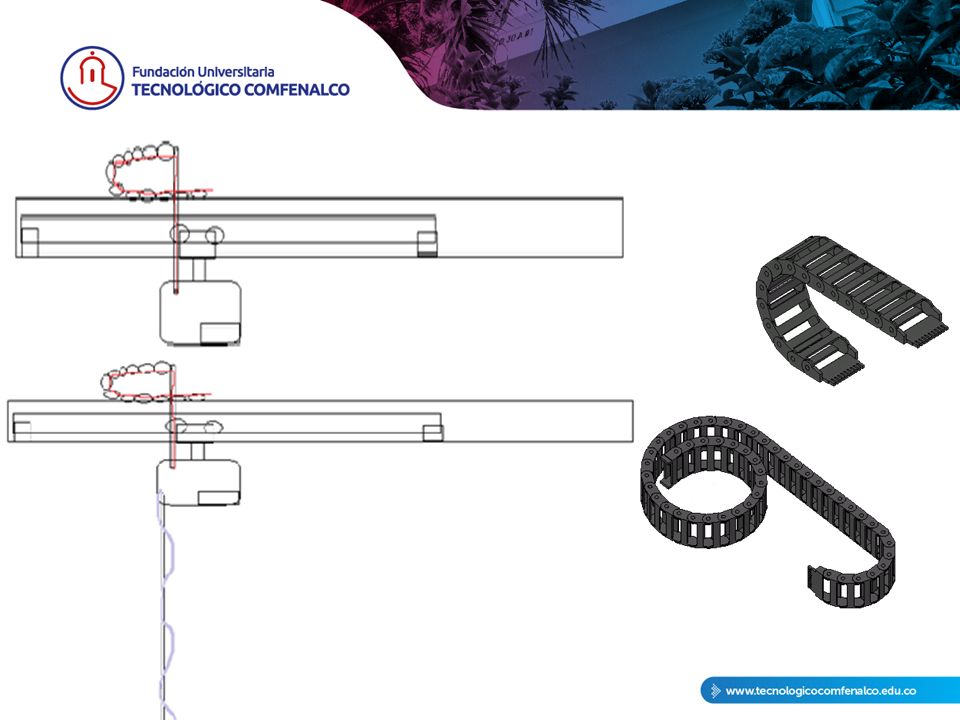

6

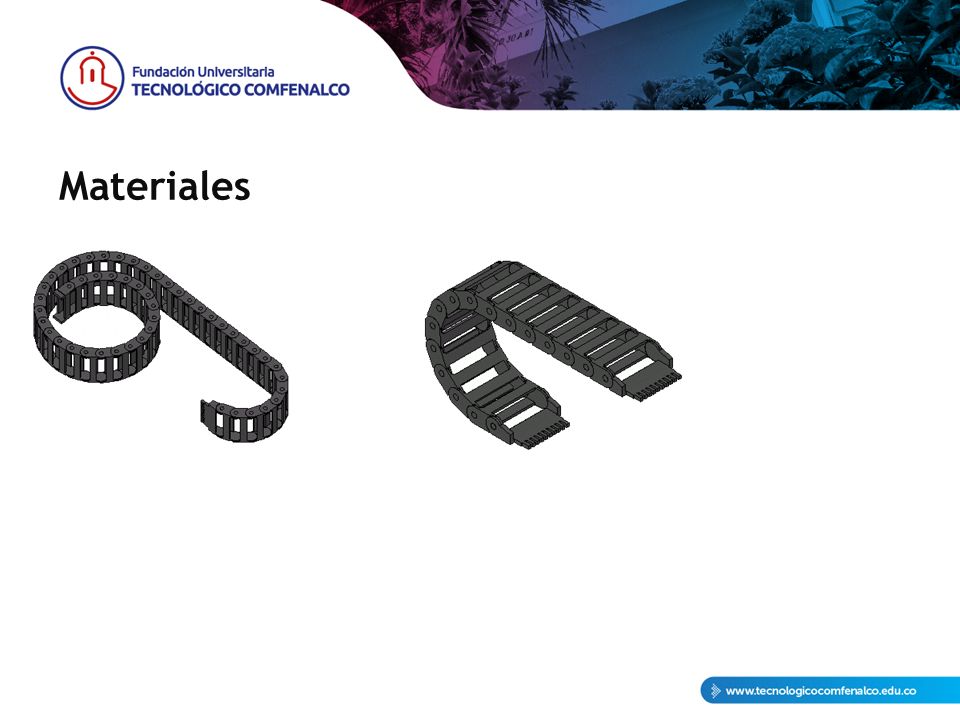

7 Materiales

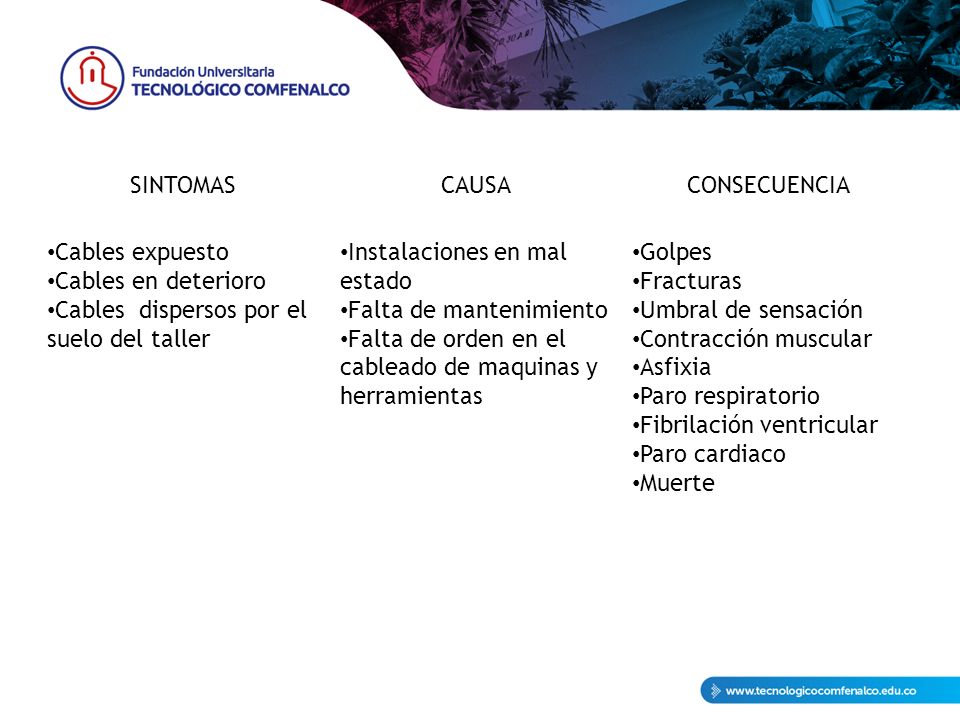

8 SINTOMASCAUSACONSECUENCIA Cables expuesto Cables en deterioro Cables dispersos por el suelo del taller Instalaciones en mal estado Falta de mantenimiento Falta de orden en el cableado de maquinas y herramientas Golpes Fracturas Umbral de sensación Contracción muscular Asfixia Paro respiratorio Fibrilación ventricular Paro cardiaco Muerte

9 MERCADO META Dirigido a todo tipo de empresa que requiera uso constante de maquinas o herramientas que necesiten de conexión eléctrica y que al hacer usos de ellas se les genere desorden en el cableado provocando caídas o enredamiento en sus trabajadores. Nuestra posible competencia son aquellas empresas que proveen conexiones eléctricas manuales.

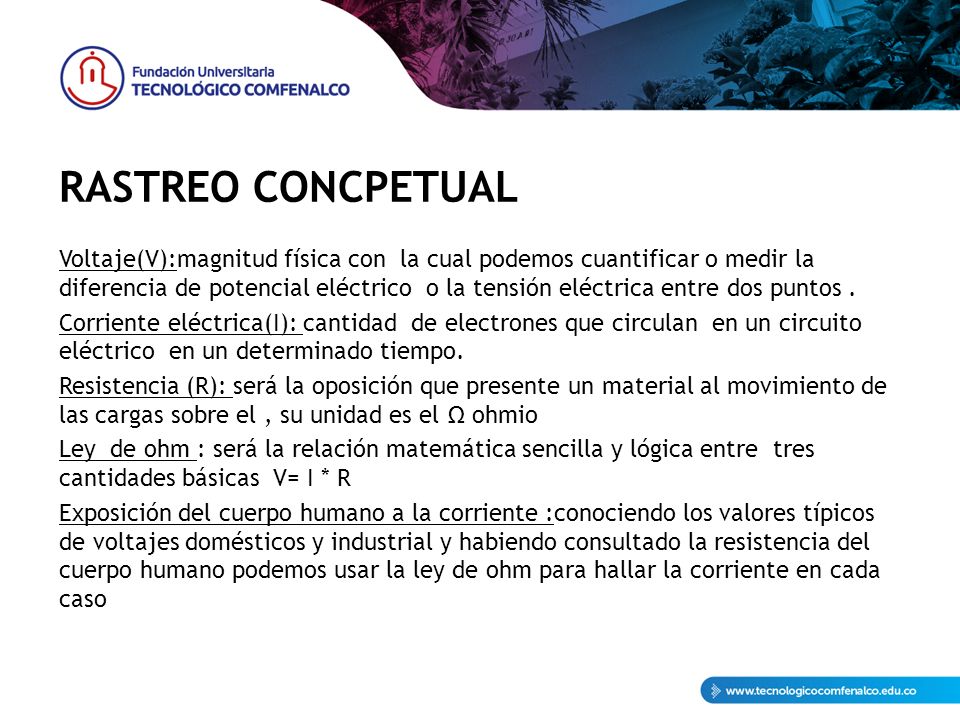

10 RASTREO CONCPETUAL Voltaje(V):magnitud física con la cual podemos cuantificar o medir la diferencia de potencial eléctrico o la tensión eléctrica entre dos puntos. Corriente eléctrica(I): cantidad de electrones que circulan en un circuito eléctrico en un determinado tiempo. Resistencia (R): será la oposición que presente un material al movimiento de las cargas sobre el, su unidad es el Ω ohmio Ley de ohm : será la relación matemática sencilla y lógica entre tres cantidades básicas V= I * R Exposición del cuerpo humano a la corriente :conociendo los valores típicos de voltajes domésticos y industrial y habiendo consultado la resistencia del cuerpo humano podemos usar la ley de ohm para hallar la corriente en cada caso

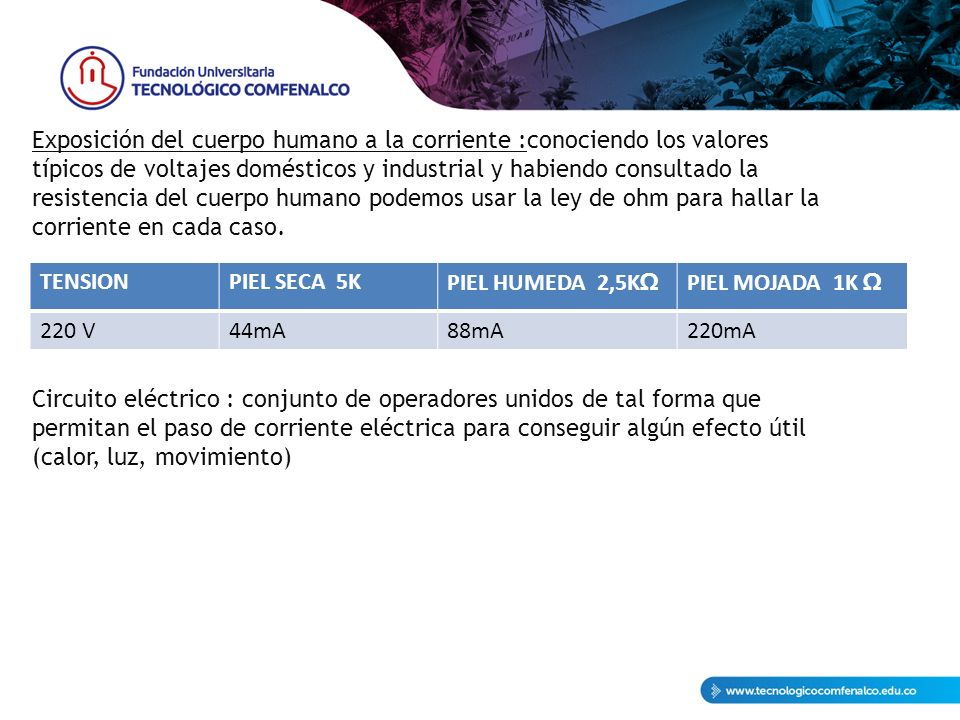

11 Exposición del cuerpo humano a la corriente :conociendo los valores típicos de voltajes domésticos y industrial y habiendo consultado la resistencia del cuerpo humano podemos usar la ley de ohm para hallar la corriente en cada caso. Circuito eléctrico : conjunto de operadores unidos de tal forma que permitan el paso de corriente eléctrica para conseguir algún efecto útil (calor, luz, movimiento) TENSIONPIEL SECA 5KPIEL HUMEDA 2,5K Ω PIEL MOJADA 1K Ω 220 V44mA88mA220mA

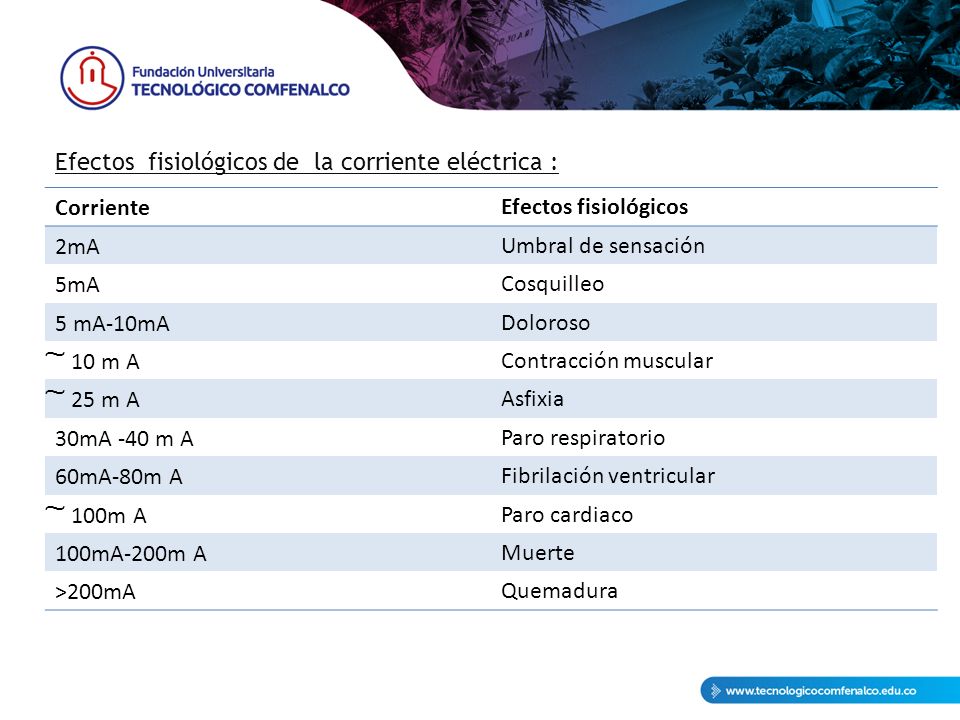

12 Efectos fisiológicos de la corriente eléctrica : CorrienteEfectos fisiológicos 2mAUmbral de sensación 5mACosquilleo 5 mA-10mADoloroso ͠ 10 m AContracción muscular ͠ 25 m AAsfixia 30mA -40 m AParo respiratorio 60mA-80m AFibrilación ventricular ͠ 100m AParo cardiaco 100mA-200m AMuerte >200mAQuemadura

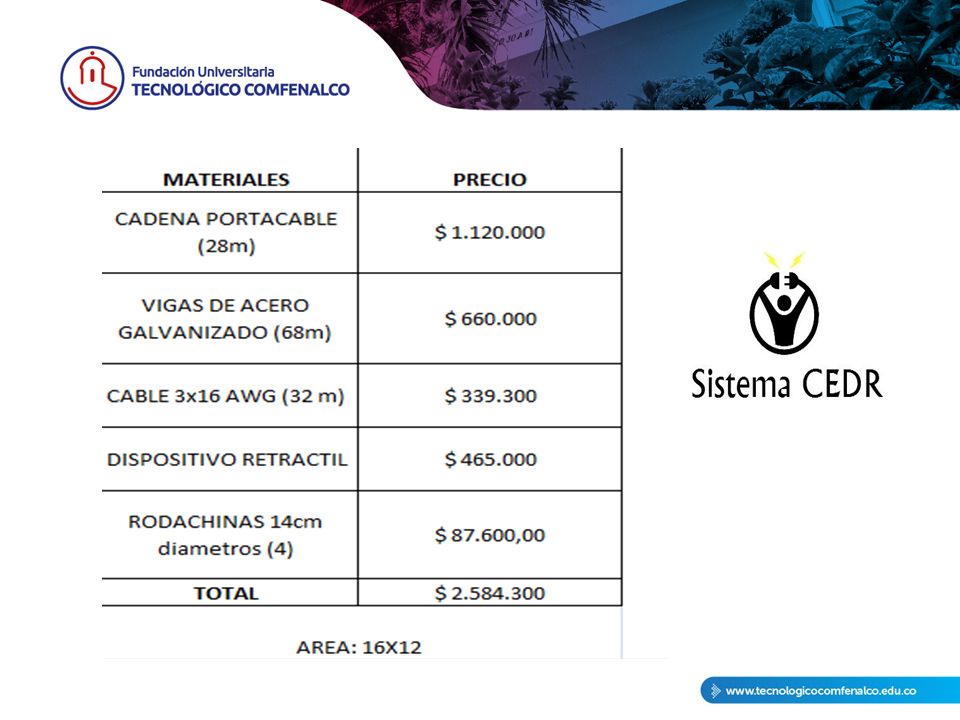

13
