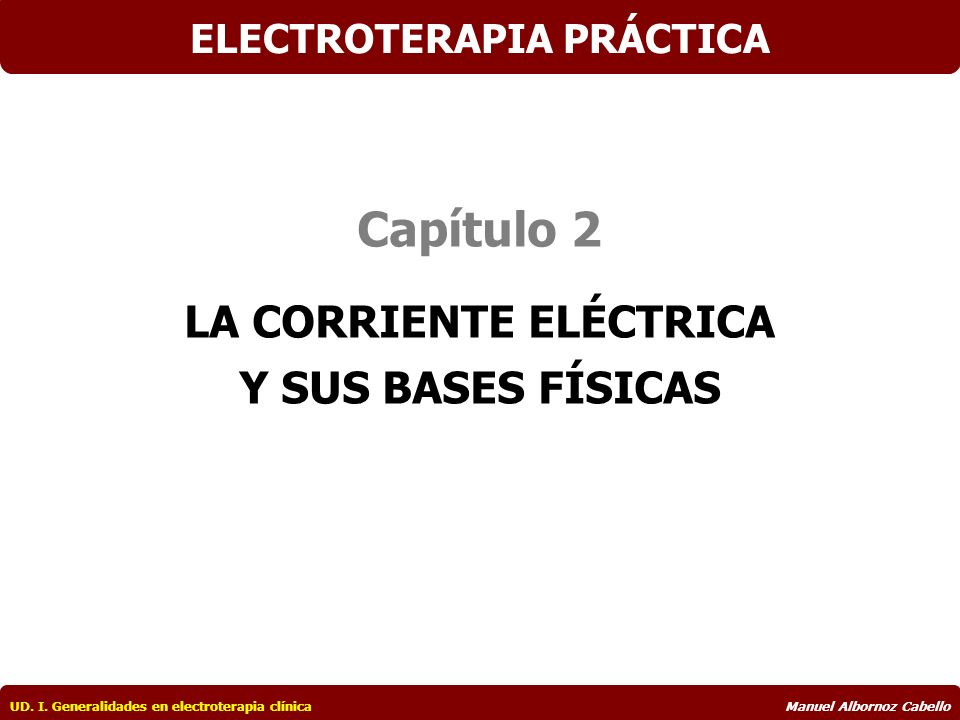

1 Capítulo 2 LA CORRIENTE ELÉCTRICA Y SUS BASES FÍSICAS ELECTROTERAPIA PRÁCTICA UD. I. Generalidades en electroterapia clínicaManuel Albornoz Cabello

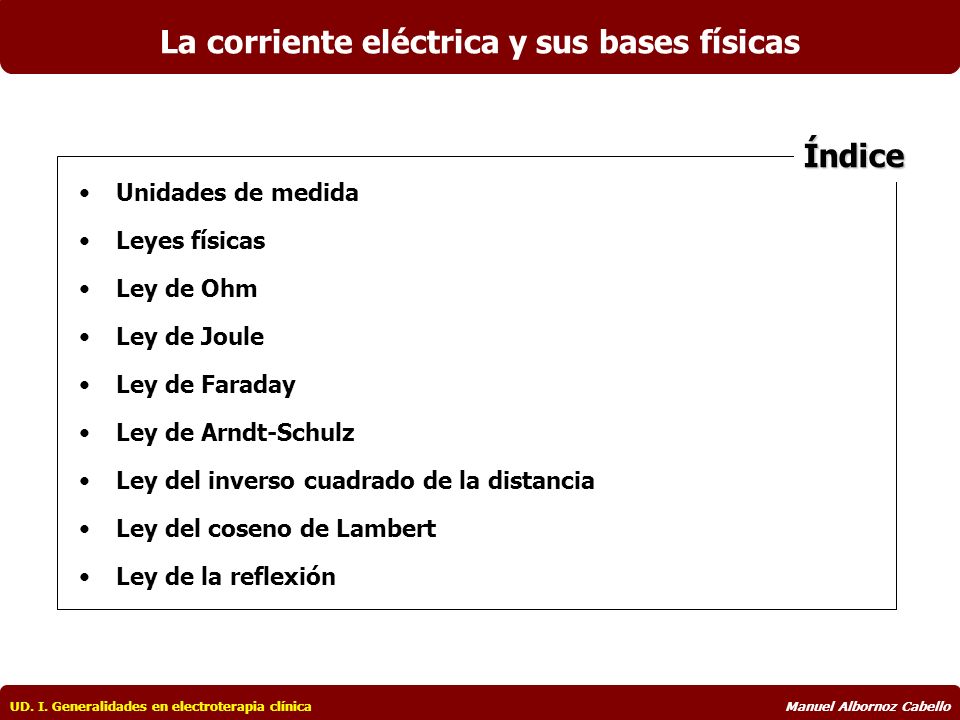

2 La corriente eléctrica y sus bases físicas UD. I. Generalidades en electroterapia clínicaManuel Albornoz Cabello Unidades de medida Leyes físicas Ley de Ohm Ley de Joule Ley de Faraday Ley de Arndt-Schulz Ley del inverso cuadrado de la distancia Ley del coseno de Lambert Ley de la reflexión Índice

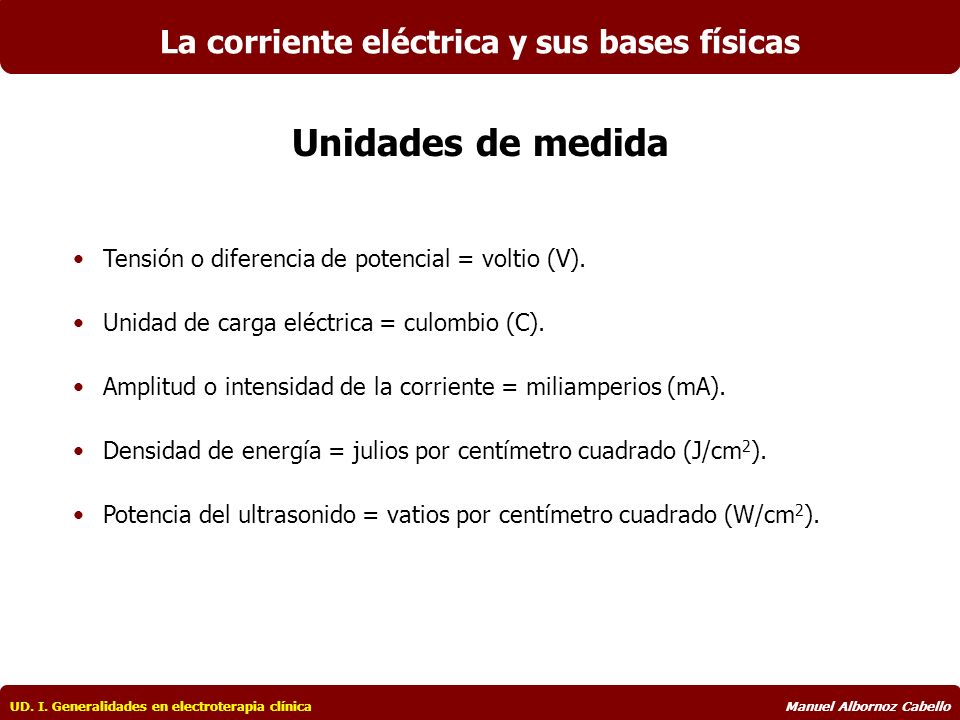

3 Tensión o diferencia de potencial = voltio (V). Unidad de carga eléctrica = culombio (C). Amplitud o intensidad de la corriente = miliamperios (mA). Densidad de energía = julios por centímetro cuadrado (J/cm 2 ). Potencia del ultrasonido = vatios por centímetro cuadrado (W/cm 2 ). La corriente eléctrica y sus bases físicas UD. I. Generalidades en electroterapia clínicaManuel Albornoz Cabello Unidades de medida

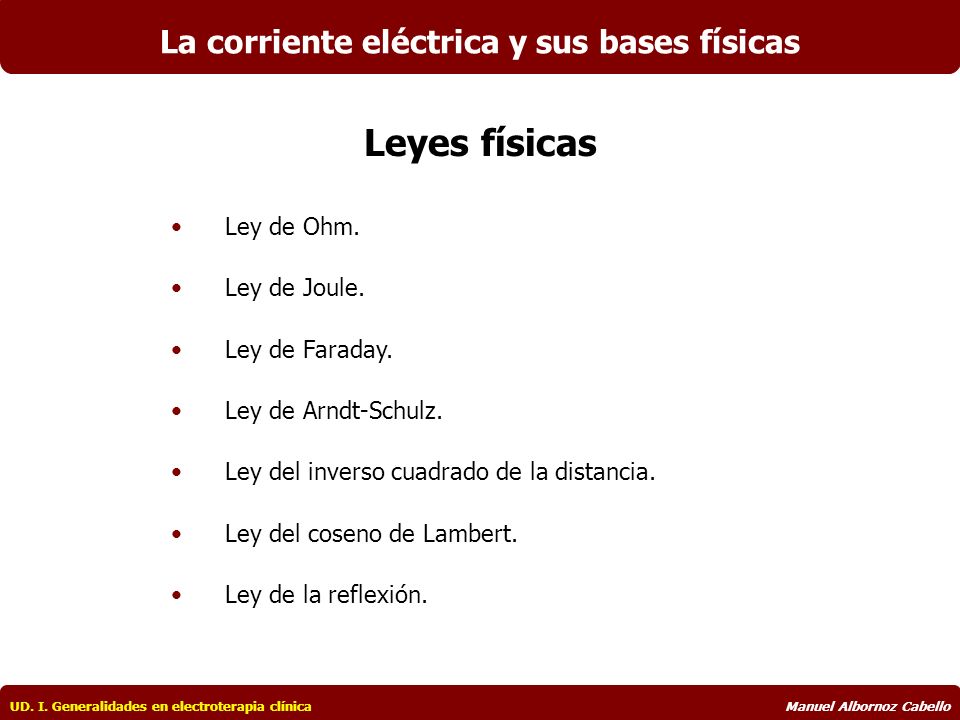

4 Ley de Ohm. Ley de Joule. Ley de Faraday. Ley de Arndt-Schulz. Ley del inverso cuadrado de la distancia. Ley del coseno de Lambert. Ley de la reflexión. UD. I. Generalidades en electroterapia clínicaManuel Albornoz Cabello La corriente eléctrica y sus bases físicas Leyes físicas

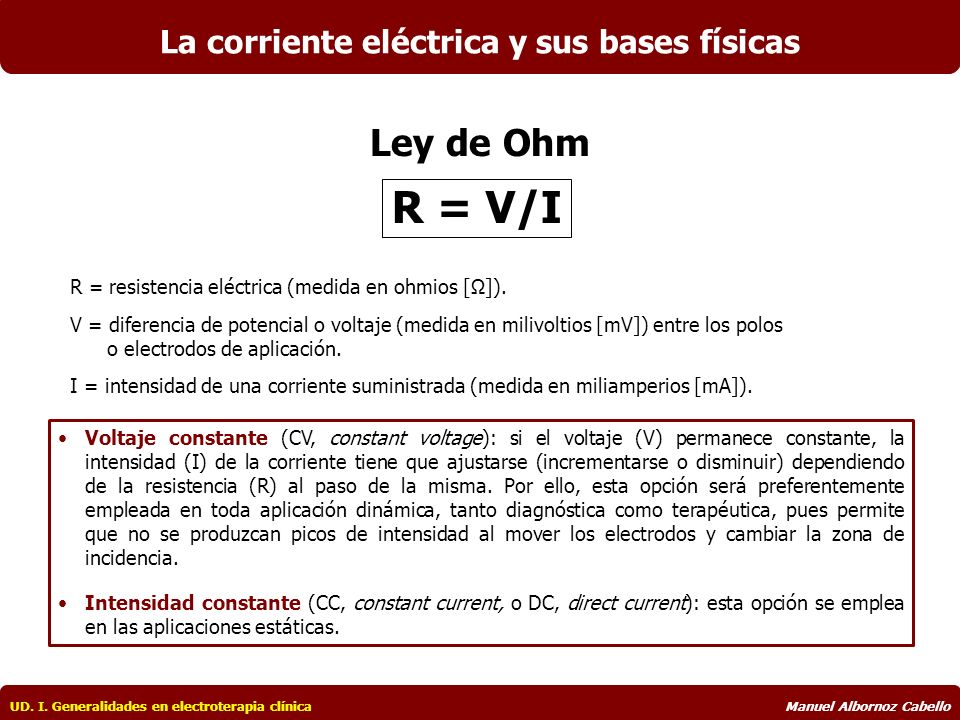

5 R = resistencia eléctrica (medida en ohmios [Ω]). V = diferencia de potencial o voltaje (medida en milivoltios [mV]) entre los polos o electrodos de aplicación. I = intensidad de una corriente suministrada (medida en miliamperios [mA]). Voltaje constante (CV, constant voltage): si el voltaje (V) permanece constante, la intensidad (I) de la corriente tiene que ajustarse (incrementarse o disminuir) dependiendo de la resistencia (R) al paso de la misma. Por ello, esta opción será preferentemente empleada en toda aplicación dinámica, tanto diagnóstica como terapéutica, pues permite que no se produzcan picos de intensidad al mover los electrodos y cambiar la zona de incidencia. Intensidad constante (CC, constant current, o DC, direct current): esta opción se emplea en las aplicaciones estáticas. R = V/I UD. I. Generalidades en electroterapia clínicaManuel Albornoz Cabello La corriente eléctrica y sus bases físicas Ley de Ohm

6 Nos permite conocer la cantidad de calor desarrollado por una corriente eléctrica al pasar por un cuerpo. La cantidad de calor que desarrolla una corriente eléctrica al pasar por un conductor es directamente proporcional a la resistencia (R), al cuadrado de la intensidad de la corriente (I) y al tiempo que dura la aplicación (t). Q = 0,24 × R × I 2 × t UD. I. Generalidades en electroterapia clínicaManuel Albornoz Cabello UD. I. Generalidades en electroterapia clínicaManuel Albornoz Cabello La corriente eléctrica y sus bases físicas Ley de Joule

7 Leyes de Faraday de la electrólisis: estas leyes rigen los cambios químicos que se producen durante una reacción electrolítica, como ocurre al aplicar una corriente eléctrica. La primera ley establece que, para una solución electrolítica dada, la cantidad de material depositado (o liberado) sobre los electrodos es directamente proporcional a la cantidad total de electricidad que pasa a través de la solución. Así pues, la cantidad de reacción química es directamente proporcional a la cantidad de electricidad que pasa a través de la solución electrolítica. La segunda ley establece que si, por distintas cubas electrolíticas que contienen diferentes electrólitos, se hace pasar la misma cantidad de electricidad, en los electrodos se depositan cantidades de sustancia en proporción directa al peso equivalente del elemento químico. UD. I. Generalidades en electroterapia clínicaManuel Albornoz Cabello La corriente eléctrica y sus bases físicas Ley de Faraday

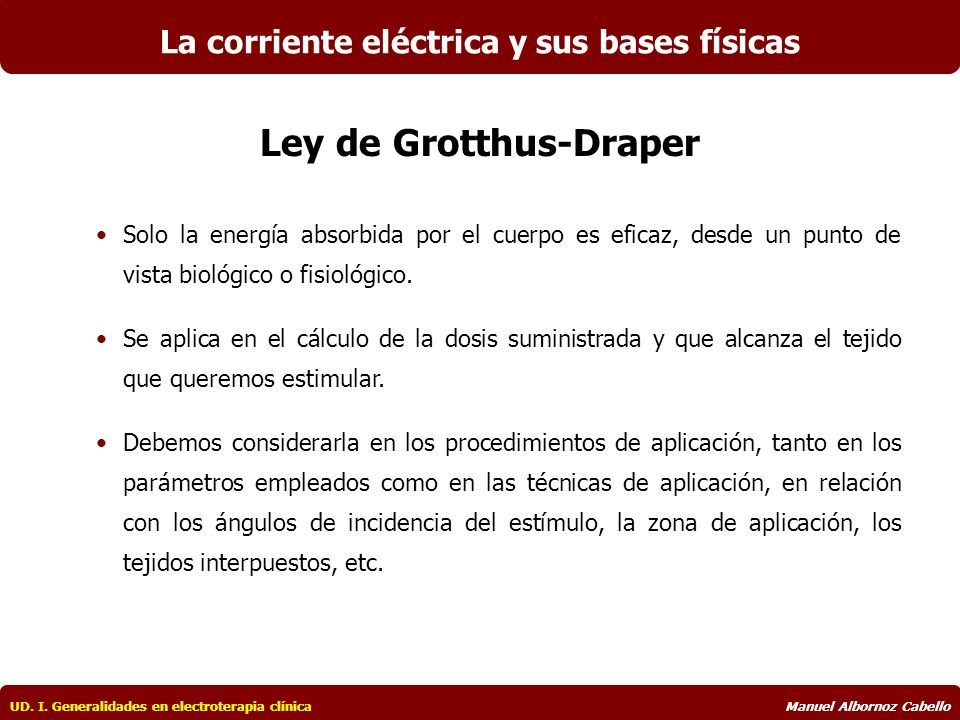

8 Solo la energía absorbida por el cuerpo es eficaz, desde un punto de vista biológico o fisiológico. Se aplica en el cálculo de la dosis suministrada y que alcanza el tejido que queremos estimular. Debemos considerarla en los procedimientos de aplicación, tanto en los parámetros empleados como en las técnicas de aplicación, en relación con los ángulos de incidencia del estímulo, la zona de aplicación, los tejidos interpuestos, etc. UD. I. Generalidades en electroterapia clínicaManuel Albornoz Cabello La corriente eléctrica y sus bases físicas Ley de Grotthus-Draper

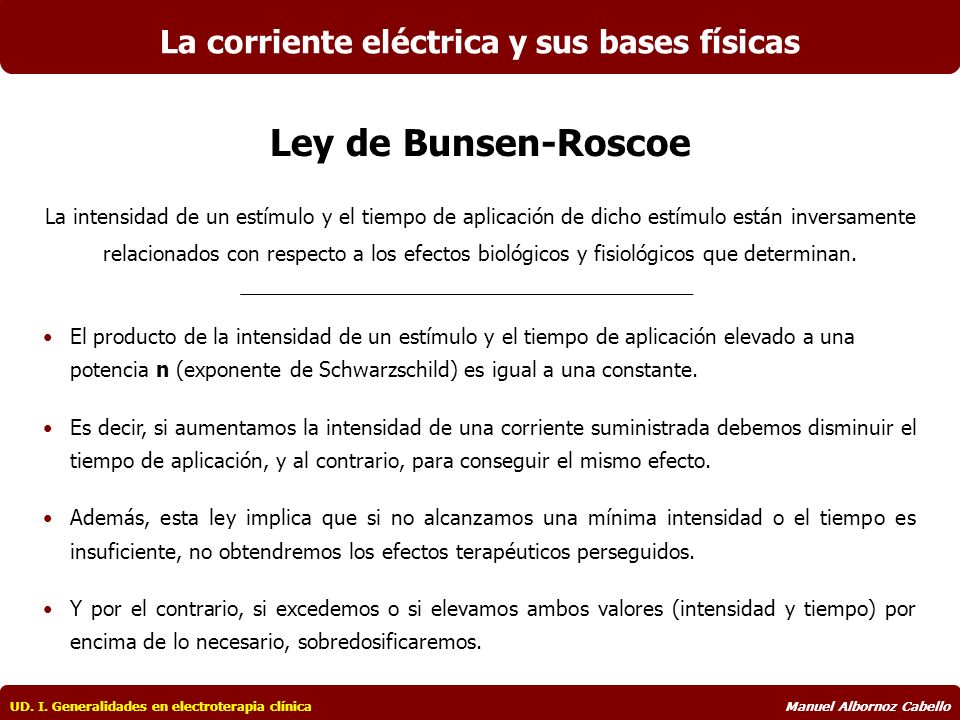

9 La intensidad de un estímulo y el tiempo de aplicación de dicho estímulo están inversamente relacionados con respecto a los efectos biológicos y fisiológicos que determinan. El producto de la intensidad de un estímulo y el tiempo de aplicación elevado a una potencia n (exponente de Schwarzschild) es igual a una constante. Es decir, si aumentamos la intensidad de una corriente suministrada debemos disminuir el tiempo de aplicación, y al contrario, para conseguir el mismo efecto. Además, esta ley implica que si no alcanzamos una mínima intensidad o el tiempo es insuficiente, no obtendremos los efectos terapéuticos perseguidos. Y por el contrario, si excedemos o si elevamos ambos valores (intensidad y tiempo) por encima de lo necesario, sobredosificaremos. UD. I. Generalidades en electroterapia clínicaManuel Albornoz Cabello La corriente eléctrica y sus bases físicas Ley de Bunsen-Roscoe

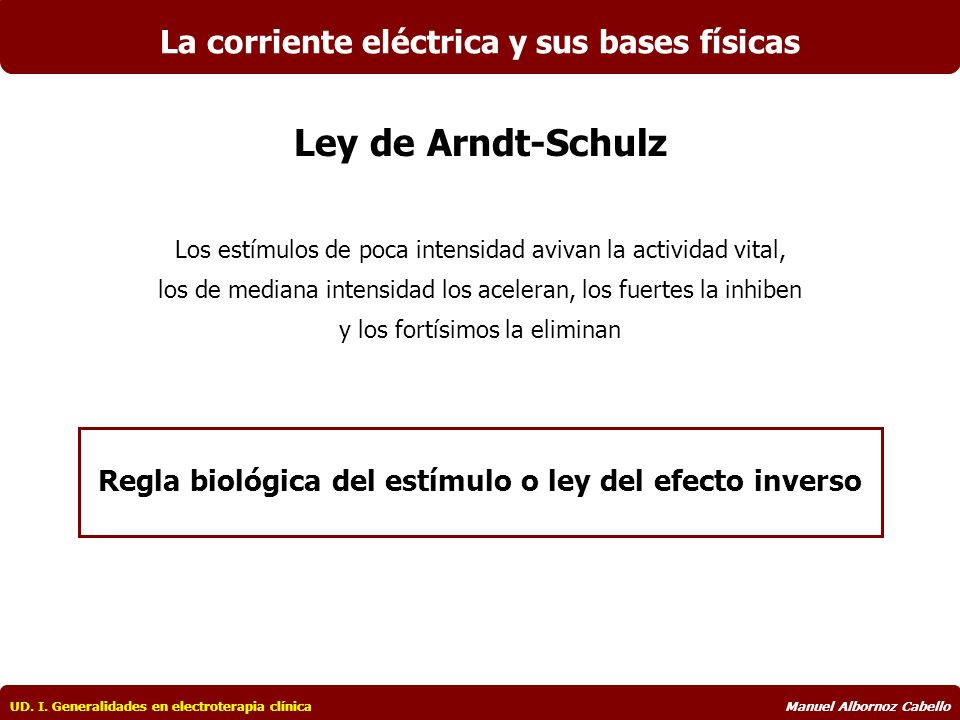

10 Los estímulos de poca intensidad avivan la actividad vital, los de mediana intensidad los aceleran, los fuertes la inhiben y los fortísimos la eliminan Regla biológica del estímulo o ley del efecto inverso UD. I. Generalidades en electroterapia clínicaManuel Albornoz Cabello La corriente eléctrica y sus bases físicas Ley de Arndt-Schulz

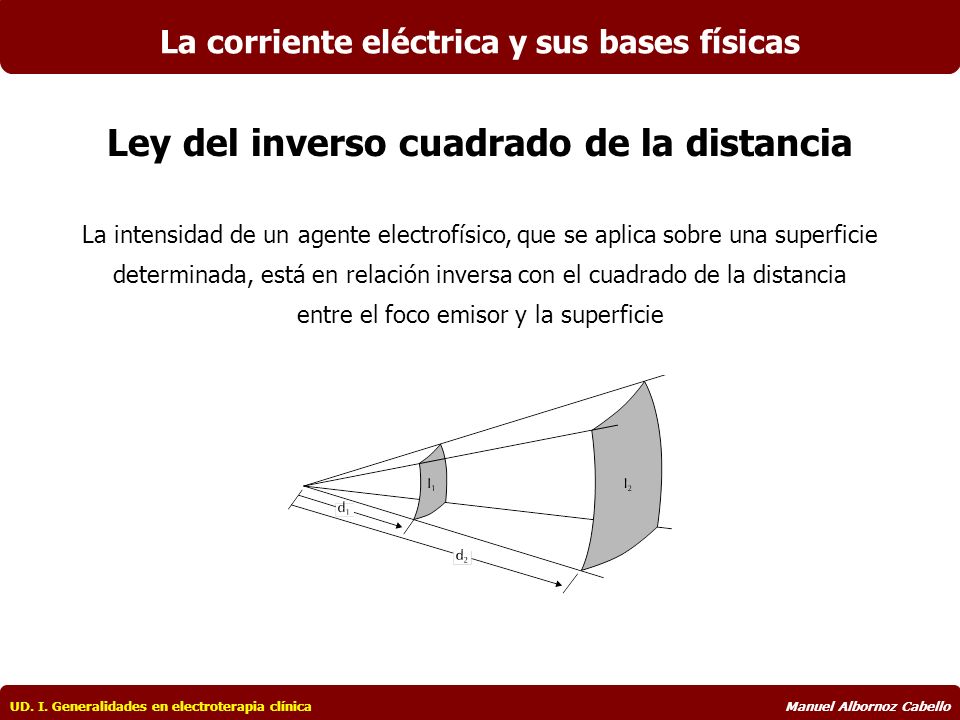

11 La intensidad de un agente electrofísico, que se aplica sobre una superficie determinada, está en relación inversa con el cuadrado de la distancia entre el foco emisor y la superficie UD. I. Generalidades en electroterapia clínicaManuel Albornoz Cabello La corriente eléctrica y sus bases físicas Ley del inverso cuadrado de la distancia

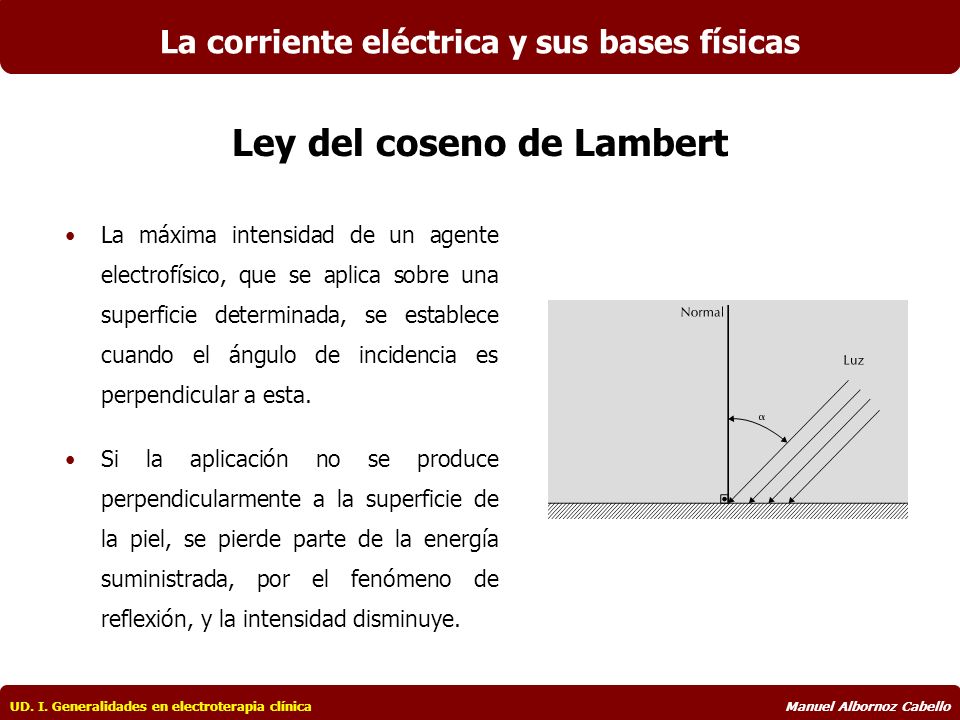

12 La máxima intensidad de un agente electrofísico, que se aplica sobre una superficie determinada, se establece cuando el ángulo de incidencia es perpendicular a esta. Si la aplicación no se produce perpendicularmente a la superficie de la piel, se pierde parte de la energía suministrada, por el fenómeno de reflexión, y la intensidad disminuye. UD. I. Generalidades en electroterapia clínicaManuel Albornoz Cabello La corriente eléctrica y sus bases físicas Ley del coseno de Lambert

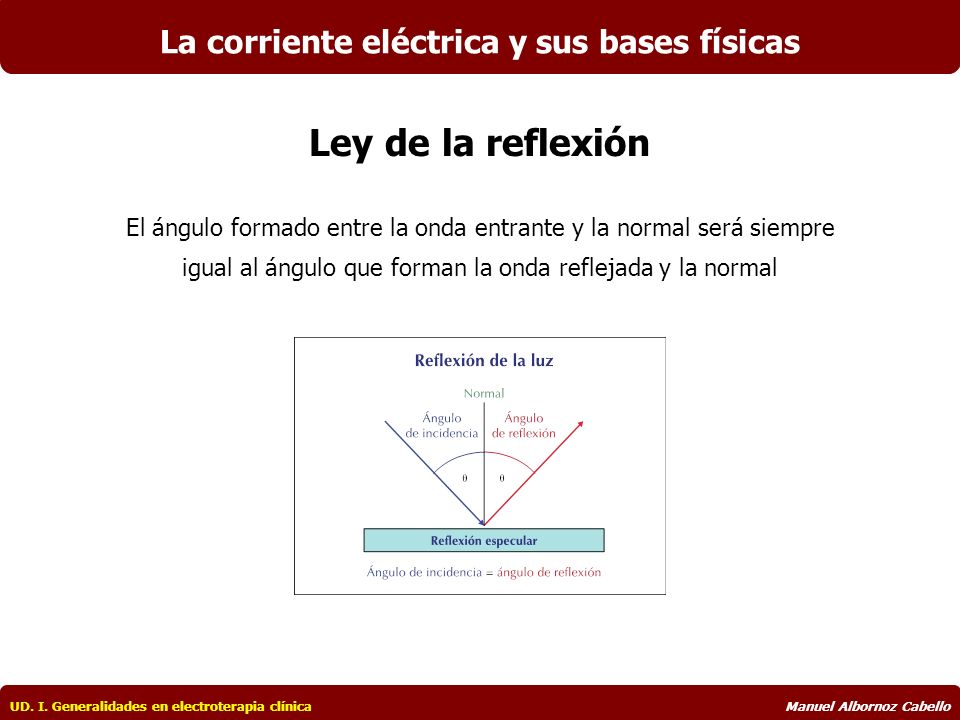

13 El ángulo formado entre la onda entrante y la normal será siempre igual al ángulo que forman la onda reflejada y la normal UD. I. Generalidades en electroterapia clínicaManuel Albornoz Cabello La corriente eléctrica y sus bases físicas Ley de la reflexión
