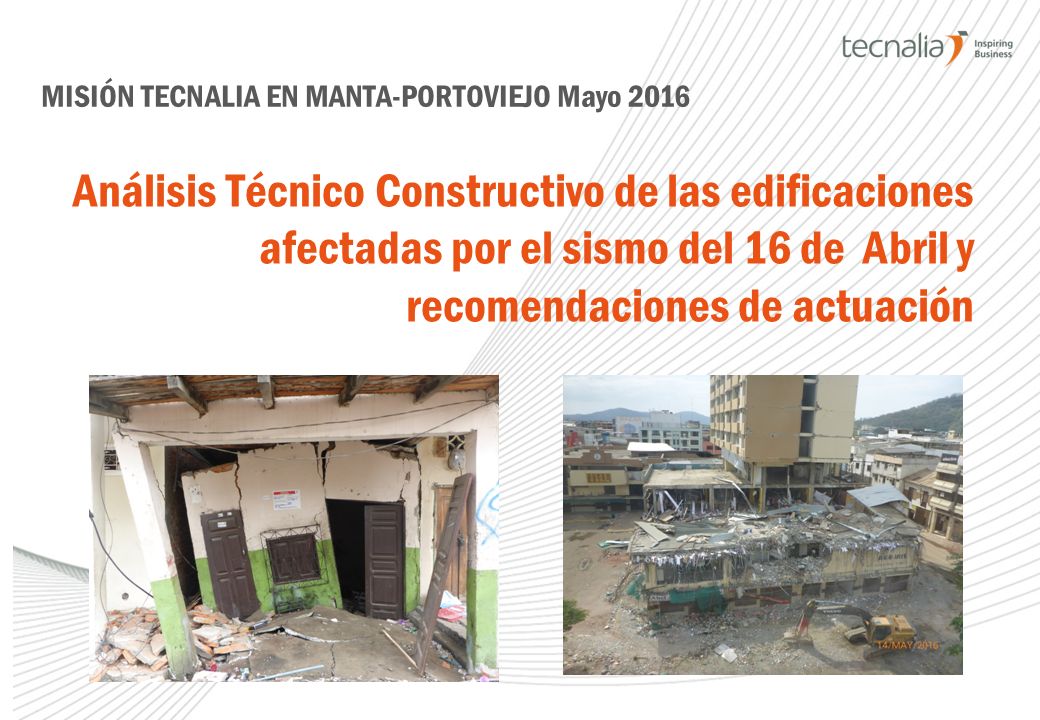

1 MISIÓN TECNALIA EN MANTA-PORTOVIEJO Mayo 2016
Análisis Técnico Constructivo de las edificaciones afectadas por el sismo del 16 de Abril y recomendaciones de actuación

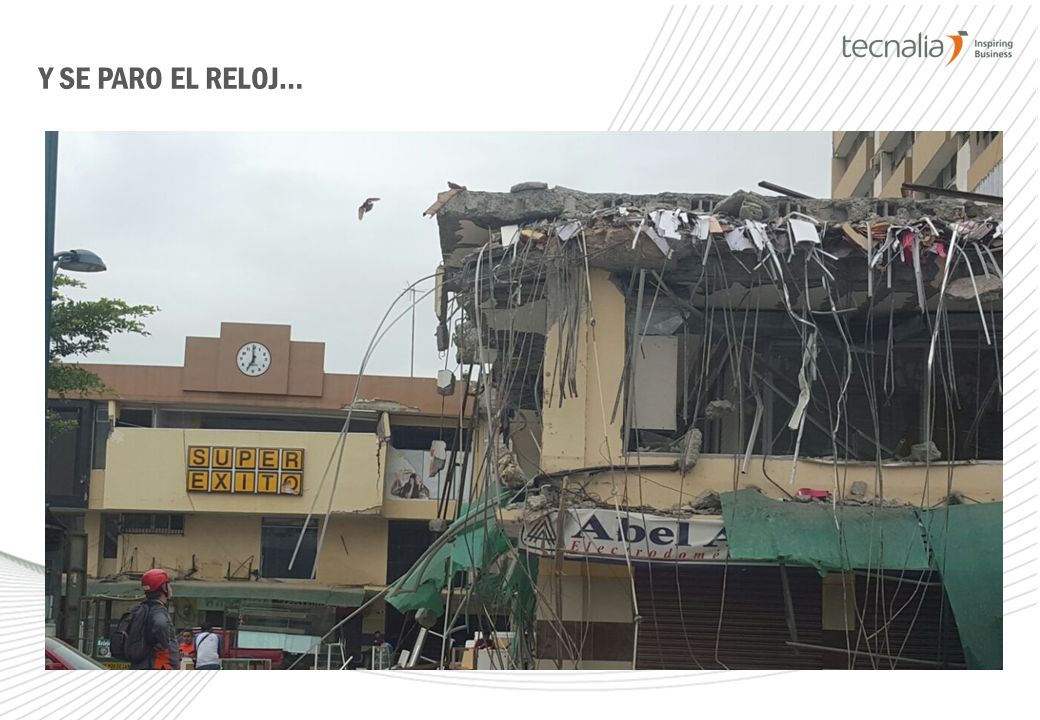

2 Y SE PARO EL RELOJ…

3 EQUIPO TECNALIA+YES INNOVATION

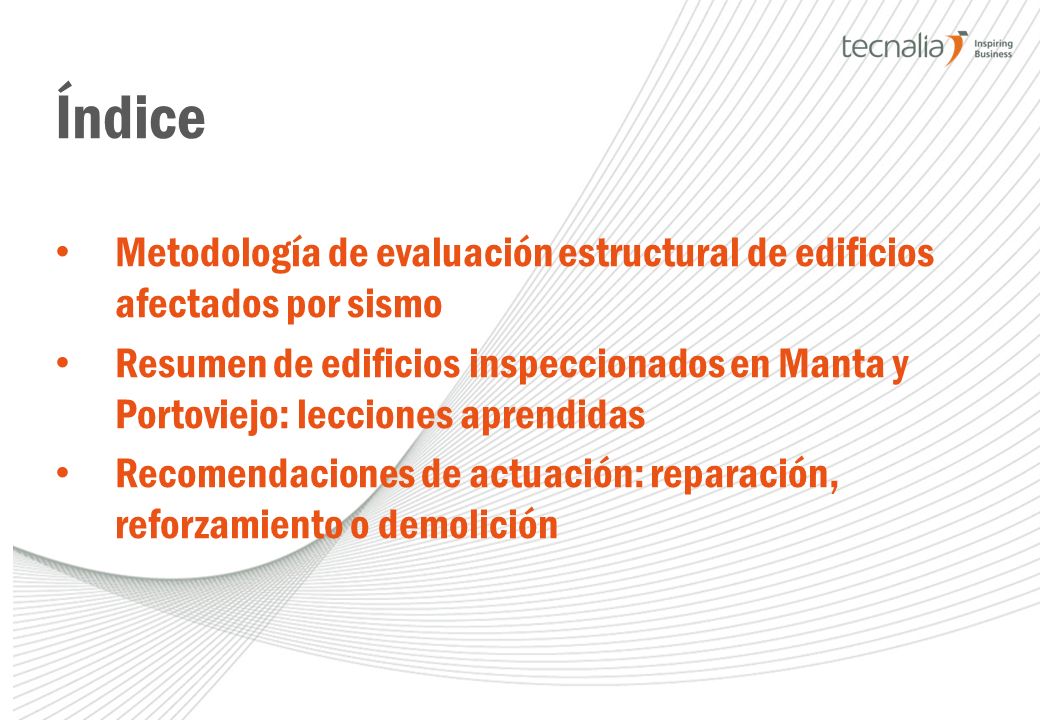

4 Índice Metodología de evaluación estructural de edificios afectados por sismo Resumen de edificios inspeccionados en Manta y Portoviejo: lecciones aprendidas Recomendaciones de actuación: reparación, reforzamiento o demolición

5 METODOLOGÍA DE EVALUACIÓN ESTRUCTURAL DE EDIFICIOS AFECTADOS POR SISMO

6 INSPECCIÓN DE FACHADAS

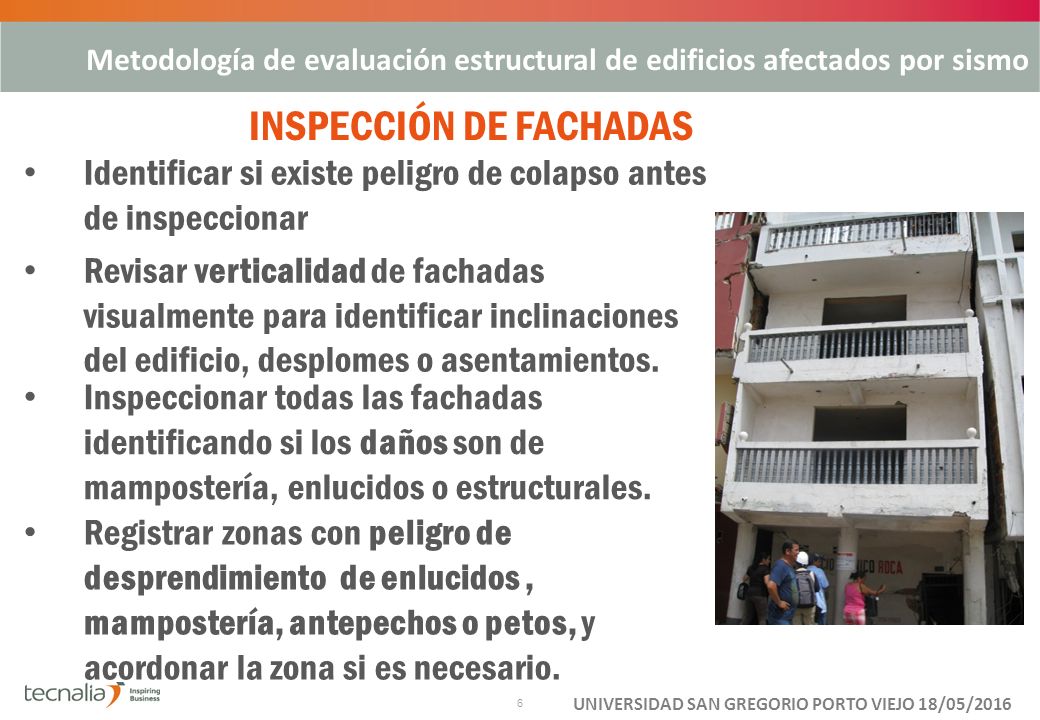

Metodología de evaluación estructural de edificios afectados por sismo INSPECCIÓN DE FACHADAS Identificar si existe peligro de colapso antes de inspeccionar Revisar verticalidad de fachadas visualmente para identificar inclinaciones del edificio, desplomes o asentamientos. Inspeccionar todas las fachadas identificando si los daños son de mampostería, enlucidos o estructurales. Registrar zonas con peligro de desprendimiento de enlucidos , mampostería, antepechos o petos, y acordonar la zona si es necesario.

7 INSPECCIÓN DEL ENTORNO

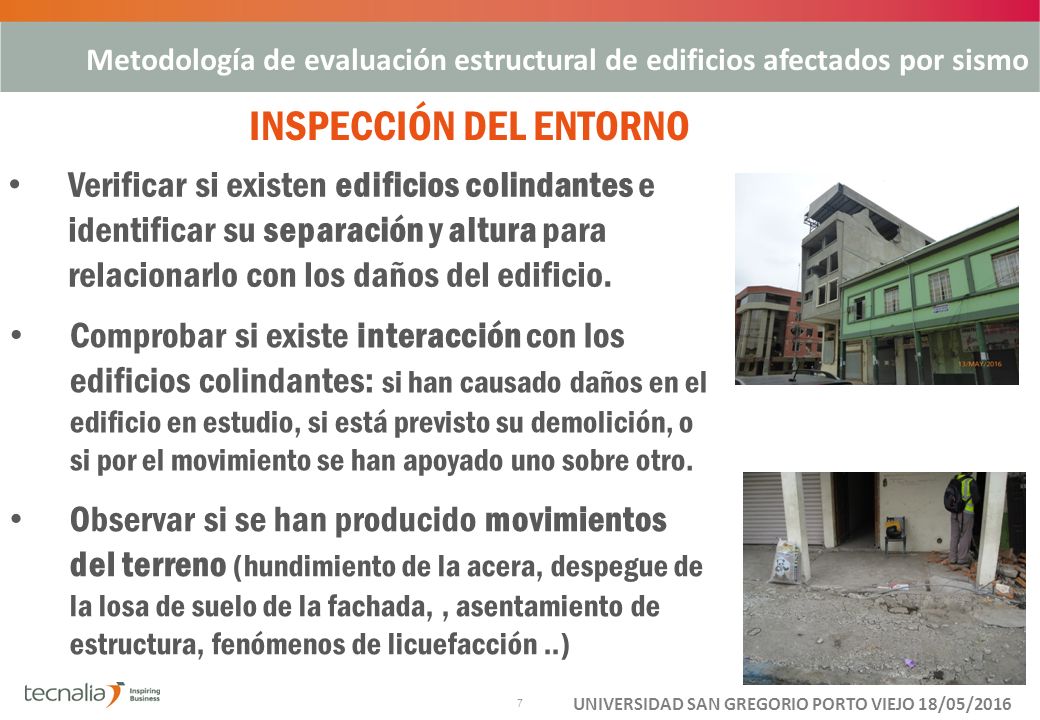

Metodología de evaluación estructural de edificios afectados por sismo INSPECCIÓN DEL ENTORNO Verificar si existen edificios colindantes e identificar su separación y altura para relacionarlo con los daños del edificio. Evaluación, diagnóstico y diseño de soluciones de intervención innovadoras, apoyados en tecnologías y herramientas de cálculo avanzados, para la mejora de la eficiencia energética, la seguridad estructural y la mejora de la calidad de vida. Comprobar si existe interacción con los edificios colindantes: si han causado daños en el edificio en estudio, si está previsto su demolición, o si por el movimiento se han apoyado uno sobre otro. Observar si se han producido movimientos del terreno (hundimiento de la acera, despegue de la losa de suelo de la fachada, , asentamiento de estructura, fenómenos de licuefacción ..)

8 INSPECCIÓN EN INTERIOR (Estructura)

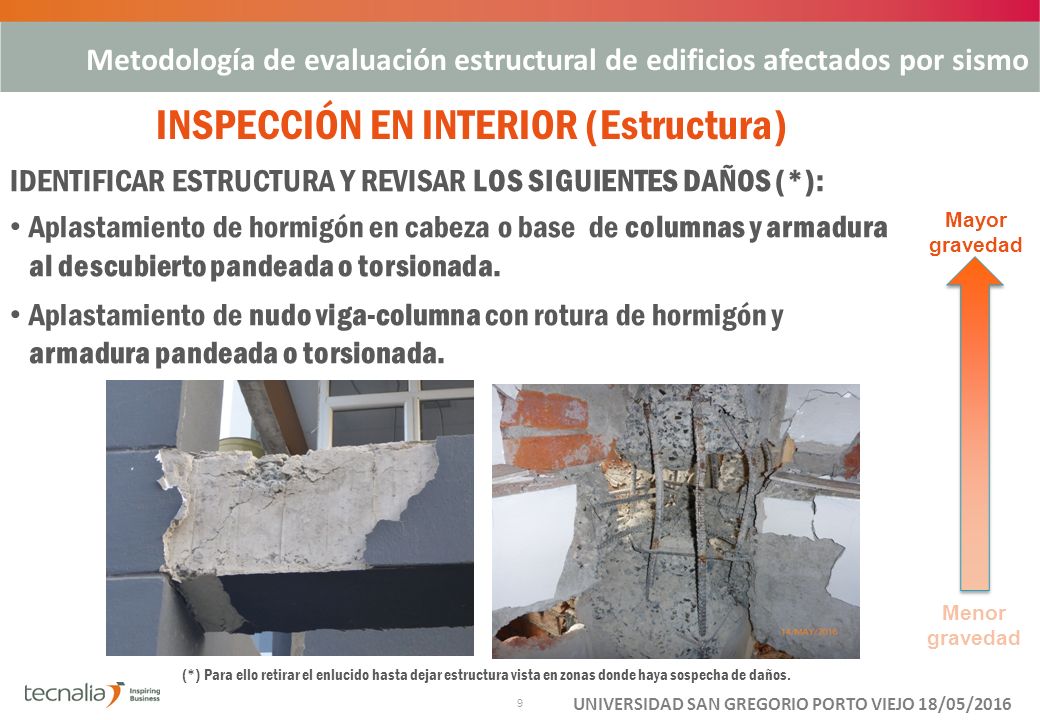

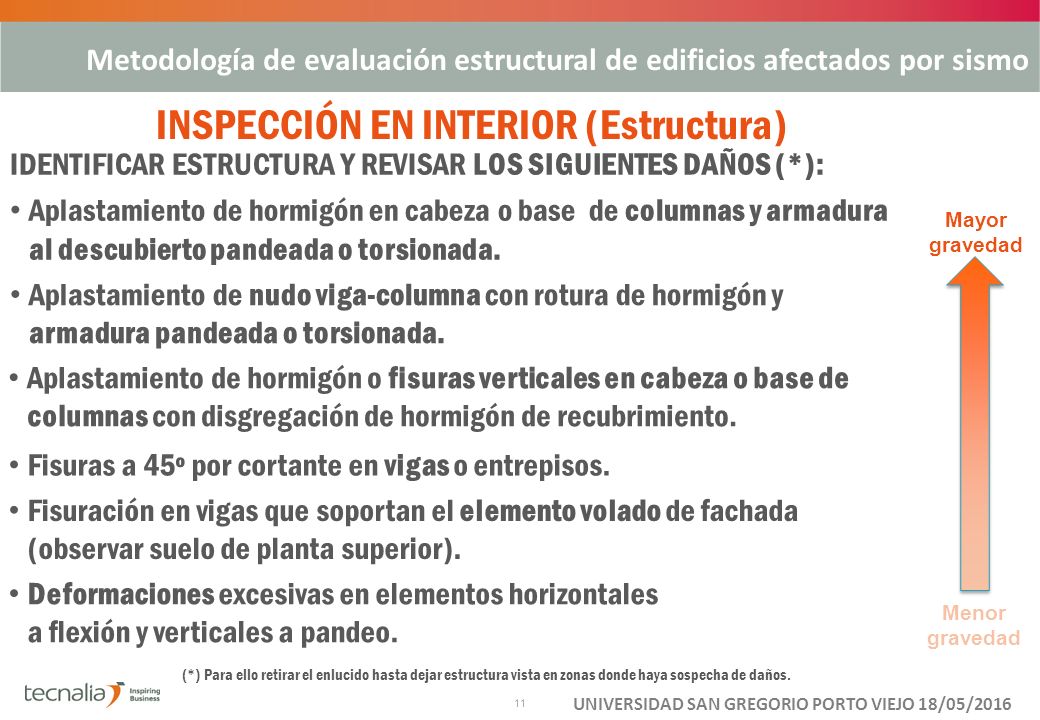

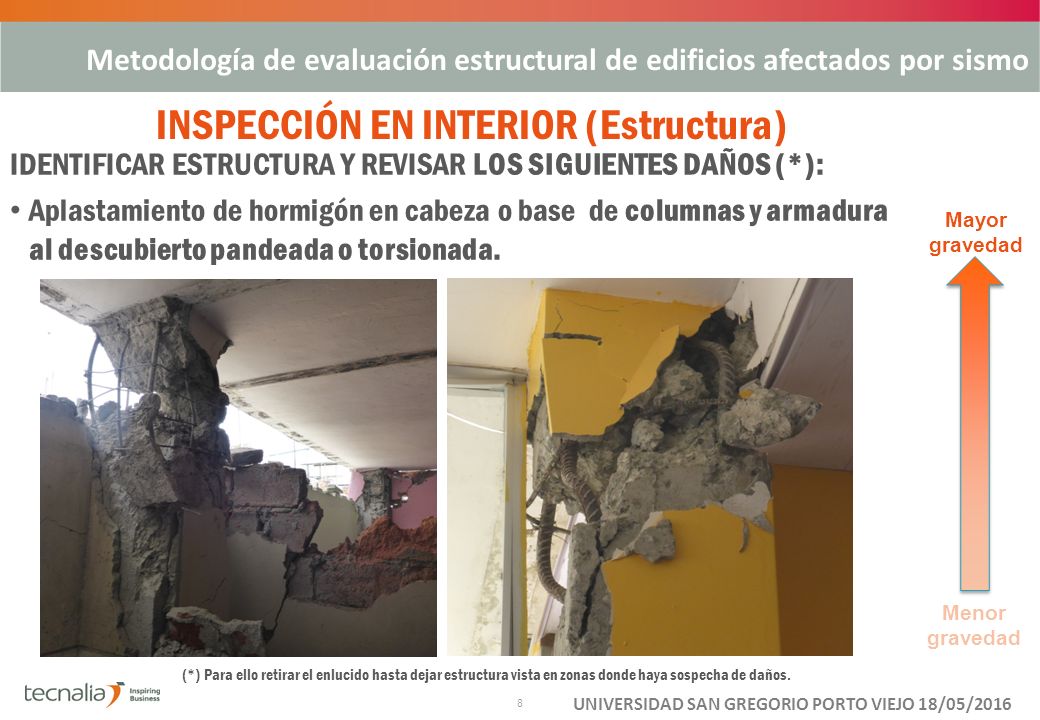

Metodología de evaluación estructural de edificios afectados por sismo INSPECCIÓN EN INTERIOR (Estructura) IDENTIFICAR ESTRUCTURA Y REVISAR LOS SIGUIENTES DAÑOS (*): Aplastamiento de hormigón en cabeza o base de columnas y armadura al descubierto pandeada o torsionada. Mayor gravedad Menor gravedad (*) Para ello retirar el enlucido hasta dejar estructura vista en zonas donde haya sospecha de daños.

9 INSPECCIÓN EN INTERIOR (Estructura)

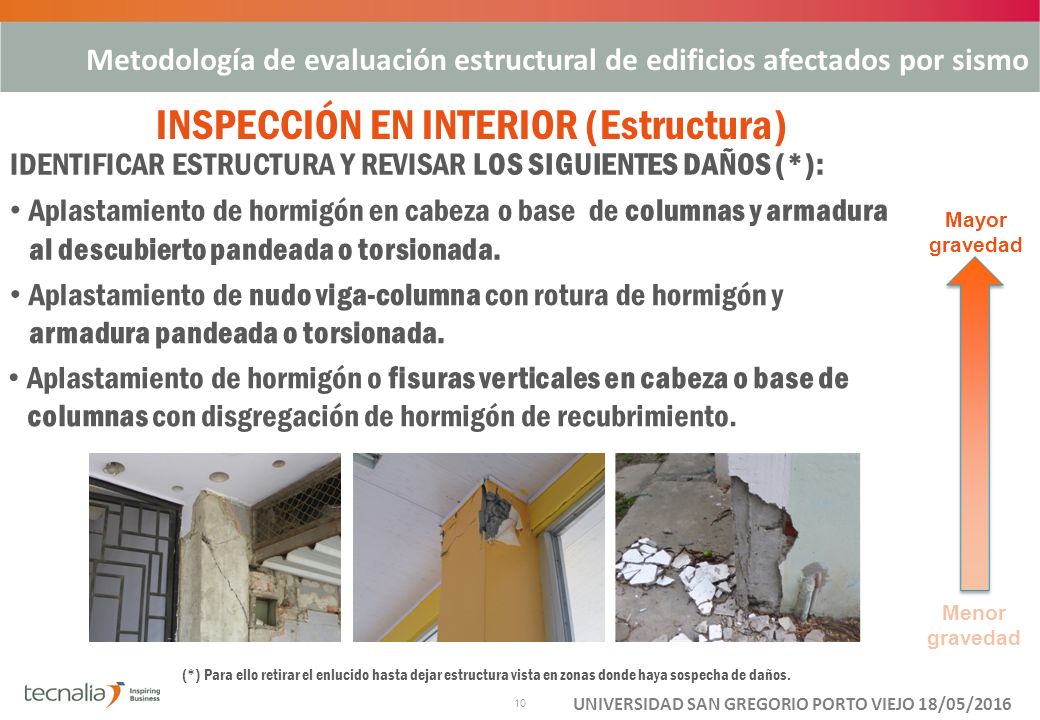

Metodología de evaluación estructural de edificios afectados por sismo INSPECCIÓN EN INTERIOR (Estructura) IDENTIFICAR ESTRUCTURA Y REVISAR LOS SIGUIENTES DAÑOS (*): Aplastamiento de hormigón en cabeza o base de columnas y armadura al descubierto pandeada o torsionada. Evaluación, diagnóstico y diseño de soluciones de intervención innovadoras, apoyados en tecnologías y herramientas de cálculo avanzados, para la mejora de la eficiencia energética, la seguridad estructural y la mejora de la calidad de vida. Mayor gravedad Aplastamiento de nudo viga-columna con rotura de hormigón y armadura pandeada o torsionada. Menor gravedad (*) Para ello retirar el enlucido hasta dejar estructura vista en zonas donde haya sospecha de daños.

10 INSPECCIÓN EN INTERIOR (Estructura)
Metodología de evaluación estructural de edificios afectados por sismo INSPECCIÓN EN INTERIOR (Estructura) IDENTIFICAR ESTRUCTURA Y REVISAR LOS SIGUIENTES DAÑOS (*): Aplastamiento de hormigón en cabeza o base de columnas y armadura al descubierto pandeada o torsionada. Evaluación, diagnóstico y diseño de soluciones de intervención innovadoras, apoyados en tecnologías y herramientas de cálculo avanzados, para la mejora de la eficiencia energética, la seguridad estructural y la mejora de la calidad de vida. Mayor gravedad Aplastamiento de nudo viga-columna con rotura de hormigón y armadura pandeada o torsionada. Aplastamiento de hormigón o fisuras verticales en cabeza o base de columnas con disgregación de hormigón de recubrimiento. Menor gravedad (*) Para ello retirar el enlucido hasta dejar estructura vista en zonas donde haya sospecha de daños.

11 INSPECCIÓN EN INTERIOR (Estructura)
Metodología de evaluación estructural de edificios afectados por sismo INSPECCIÓN EN INTERIOR (Estructura) IDENTIFICAR ESTRUCTURA Y REVISAR LOS SIGUIENTES DAÑOS (*): Aplastamiento de hormigón en cabeza o base de columnas y armadura al descubierto pandeada o torsionada. Evaluación, diagnóstico y diseño de soluciones de intervención innovadoras, apoyados en tecnologías y herramientas de cálculo avanzados, para la mejora de la eficiencia energética, la seguridad estructural y la mejora de la calidad de vida. Mayor gravedad Aplastamiento de nudo viga-columna con rotura de hormigón y armadura pandeada o torsionada. Aplastamiento de hormigón o fisuras verticales en cabeza o base de columnas con disgregación de hormigón de recubrimiento. Fisuras a 45º por cortante en vigas o entrepisos. Fisuración en vigas que soportan el elemento volado de fachada (observar suelo de planta superior). Deformaciones excesivas en elementos horizontales a flexión y verticales a pandeo. Menor gravedad (*) Para ello retirar el enlucido hasta dejar estructura vista en zonas donde haya sospecha de daños.

12 INSPECCIÓN EN INTERIOR (Estructura)

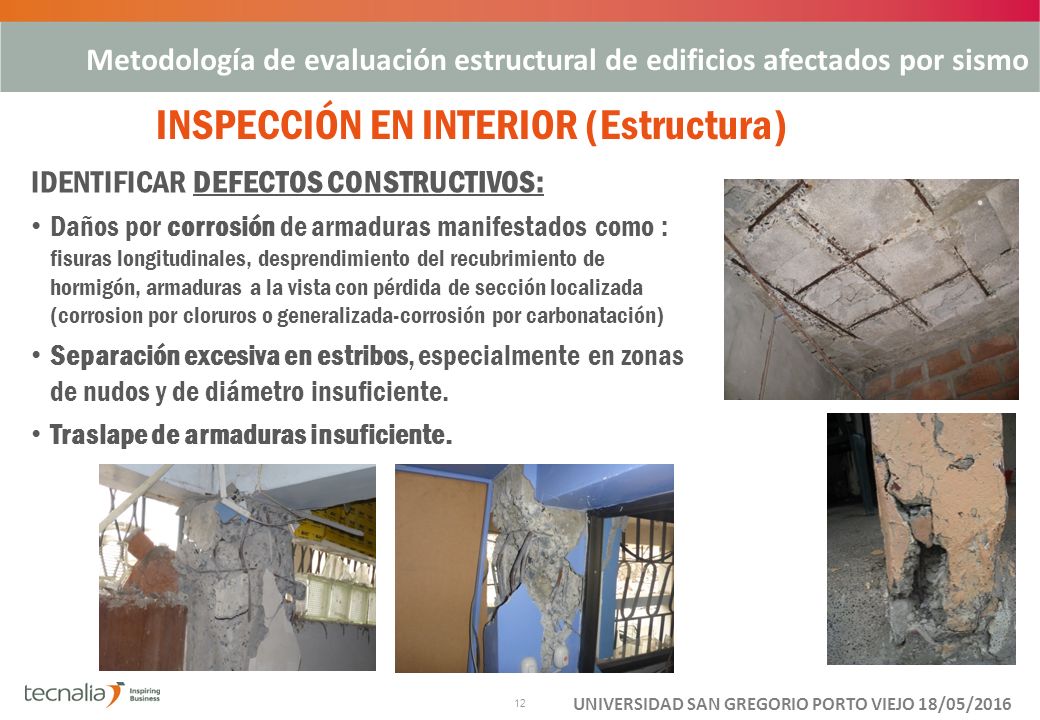

Metodología de evaluación estructural de edificios afectados por sismo INSPECCIÓN EN INTERIOR (Estructura) IDENTIFICAR DEFECTOS CONSTRUCTIVOS: Daños por corrosión de armaduras manifestados como : fisuras longitudinales, desprendimiento del recubrimiento de hormigón, armaduras a la vista con pérdida de sección localizada (corrosion por cloruros o generalizada-corrosión por carbonatación) Separación excesiva en estribos, especialmente en zonas de nudos y de diámetro insuficiente. Traslape de armaduras insuficiente.

13 INSPECCIÓN EN INTERIOR (Estructura)

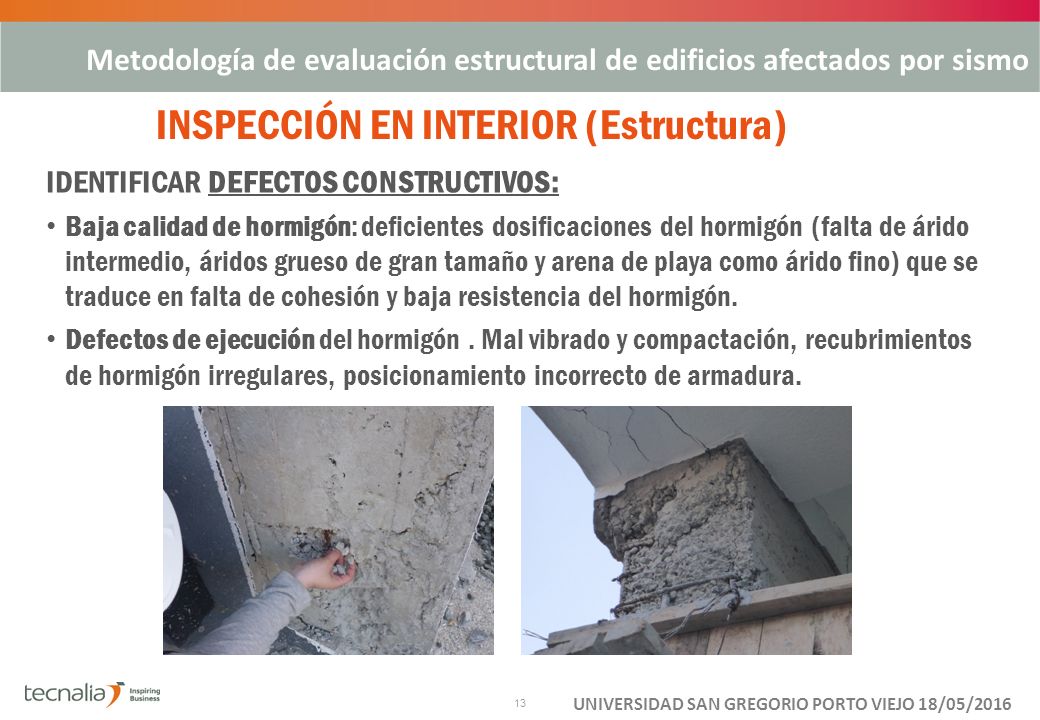

Metodología de evaluación estructural de edificios afectados por sismo INSPECCIÓN EN INTERIOR (Estructura) IDENTIFICAR DEFECTOS CONSTRUCTIVOS: Baja calidad de hormigón: deficientes dosificaciones del hormigón (falta de árido intermedio, áridos grueso de gran tamaño y arena de playa como árido fino) que se traduce en falta de cohesión y baja resistencia del hormigón. Defectos de ejecución del hormigón . Mal vibrado y compactación, recubrimientos de hormigón irregulares, posicionamiento incorrecto de armadura. Evaluación, diagnóstico y diseño de soluciones de intervención innovadoras, apoyados en tecnologías y herramientas de cálculo avanzados, para la mejora de la eficiencia energética, la seguridad estructural y la mejora de la calidad de vida.

14 INSPECCIÓN EN INTERIOR (elementos NO estructurales)

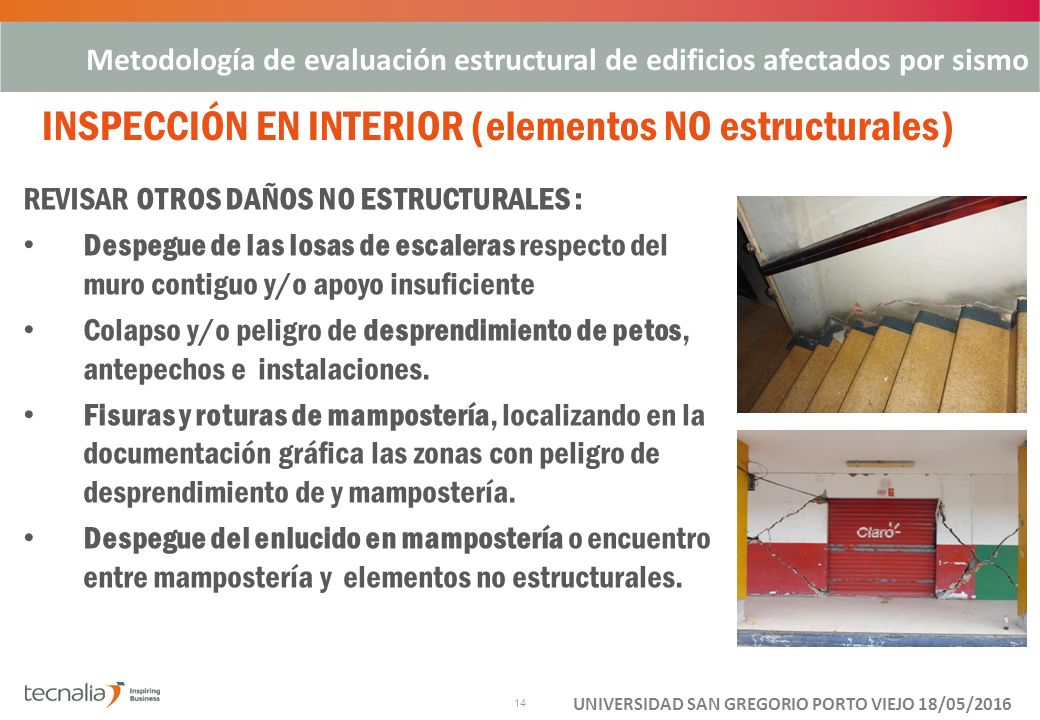

Metodología de evaluación estructural de edificios afectados por sismo INSPECCIÓN EN INTERIOR (elementos NO estructurales) REVISAR OTROS DAÑOS NO ESTRUCTURALES : Despegue de las losas de escaleras respecto del muro contiguo y/o apoyo insuficiente Colapso y/o peligro de desprendimiento de petos, antepechos e instalaciones. Fisuras y roturas de mampostería, localizando en la documentación gráfica las zonas con peligro de desprendimiento de y mampostería. Despegue del enlucido en mampostería o encuentro entre mampostería y elementos no estructurales. Evaluación, diagnóstico y diseño de soluciones de intervención innovadoras, apoyados en tecnologías y herramientas de cálculo avanzados, para la mejora de la eficiencia energética, la seguridad estructural y la mejora de la calidad de vida.

15 METODOLOGÍA PARTICULAR PARA LAS INSPECCIONES EN MANTA Y PORTOVIEJO

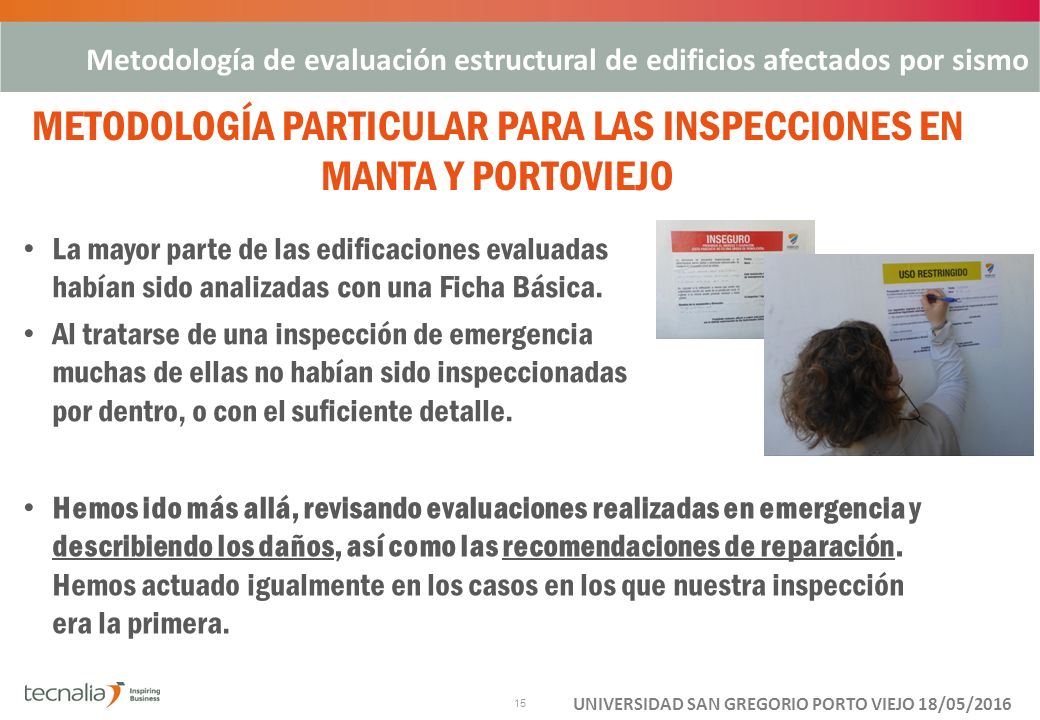

Metodología de evaluación estructural de edificios afectados por sismo METODOLOGÍA PARTICULAR PARA LAS INSPECCIONES EN MANTA Y PORTOVIEJO La mayor parte de las edificaciones evaluadas habían sido analizadas con una Ficha Básica. Al tratarse de una inspección de emergencia muchas de ellas no habían sido inspeccionadas por dentro, o con el suficiente detalle. Hemos ido más allá, revisando evaluaciones realizadas en emergencia y describiendo los daños, así como las recomendaciones de reparación. Hemos actuado igualmente en los casos en los que nuestra inspección era la primera.

16 METODOLOGÍA PARTICULAR PARA LAS INSPECCIONES EN MANTA Y PORTOVIEJO
Metodología de evaluación estructural de edificios afectados por sismo METODOLOGÍA PARTICULAR PARA LAS INSPECCIONES EN MANTA Y PORTOVIEJO La información de cada edificación o sector está siendo ordenada y recogida para ser entregada a las autoridades competentes en cada caso. Asimismo hemos tratado de recoger los contactos de los propietarios de los inmuebles, de manera que podamos hacerles llegar un informe de nuestras recomendaciones.

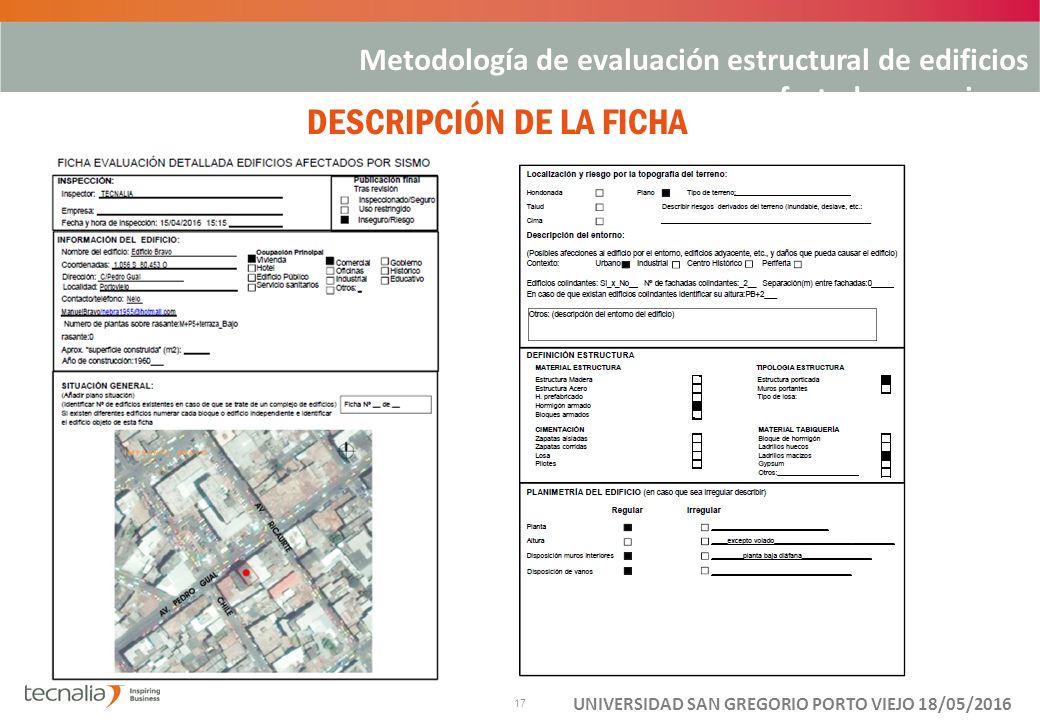

17 DESCRIPCIÓN DE LA FICHA

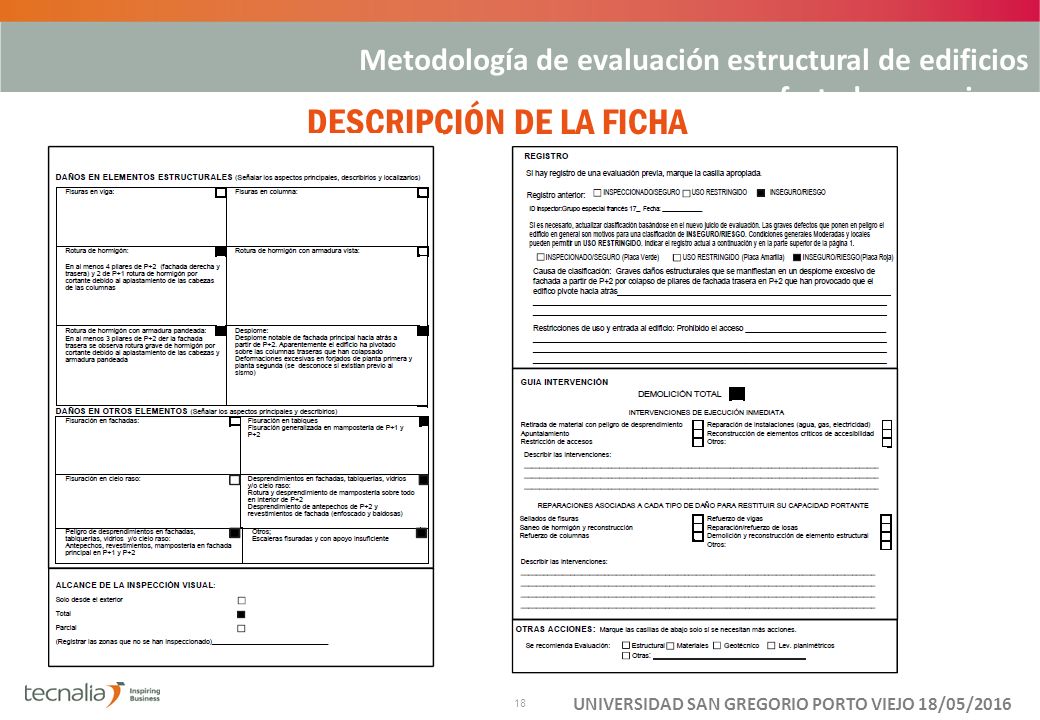

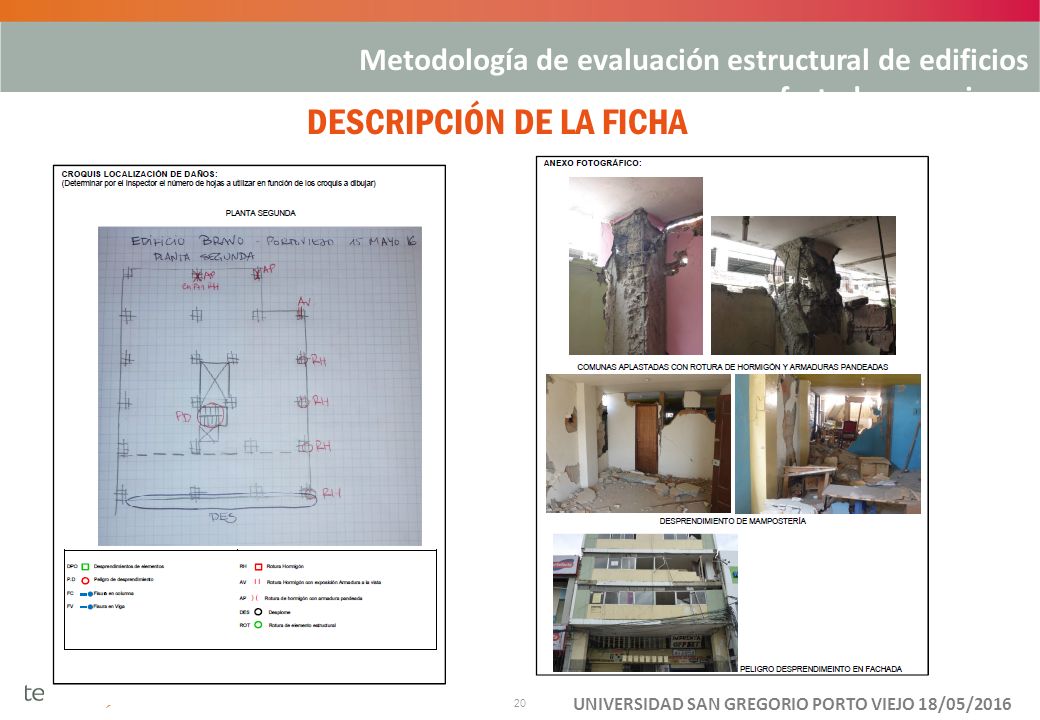

Metodología de evaluación estructural de edificios afectados por sismo DESCRIPCIÓN DE LA FICHA Evaluación, diagnóstico y diseño de soluciones de intervención innovadoras, apoyados en tecnologías y herramientas de cálculo avanzados, para la mejora de la eficiencia energética, la seguridad estructural y la mejora de la calidad de vida.

18 DESCRIPCIÓN DE LA FICHA

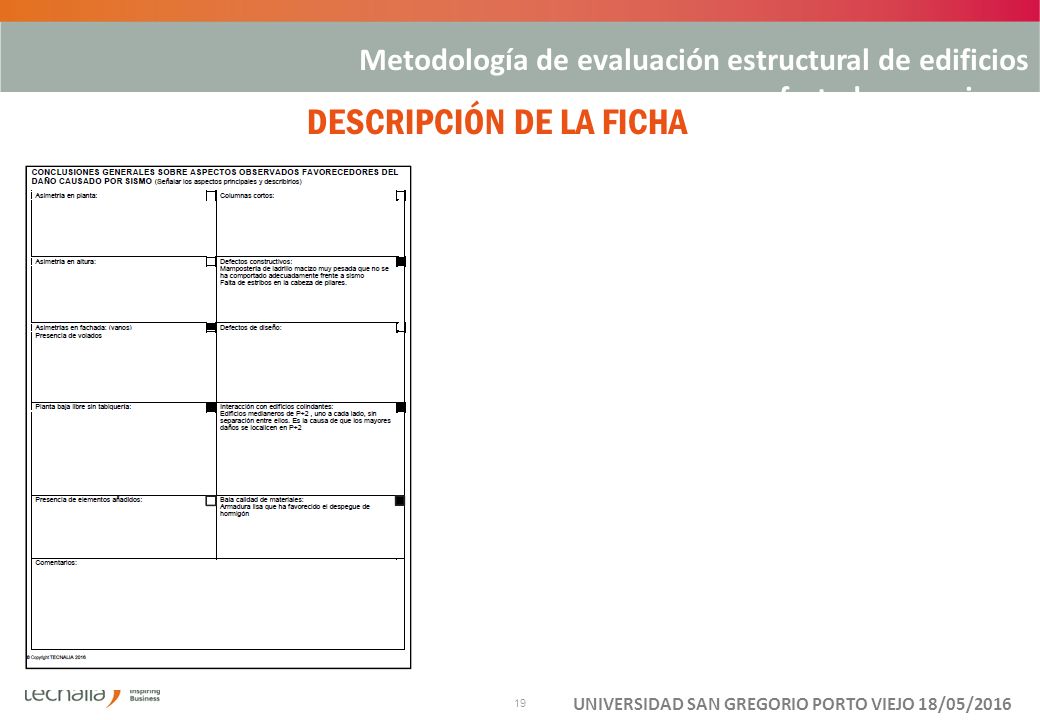

Metodología de evaluación estructural de edificios afectados por sismo DESCRIPCIÓN DE LA FICHA

19 DESCRIPCIÓN DE LA FICHA
Metodología de evaluación estructural de edificios afectados por sismo DESCRIPCIÓN DE LA FICHA

20 DESCRIPCIÓN DE LA FICHA
Metodología de evaluación estructural de edificios afectados por sismo DESCRIPCIÓN DE LA FICHA

21 RESUMEN DE EDIFICIOS INSPECCIONADOS EN MANTA Y PORTOVIEJO:
LECCIONES APRENDIDAS

22 Resumen de edificios inspeccionados en Manta y Portoviejo: lecciones aprendidas

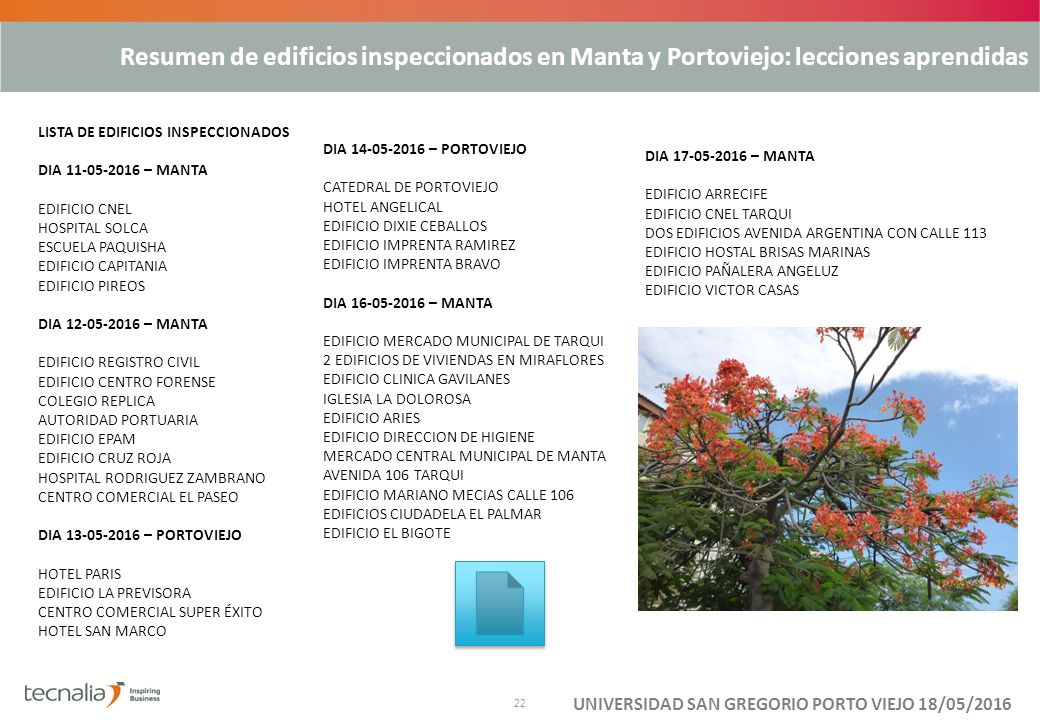

LISTA DE EDIFICIOS INSPECCIONADOS DIA – MANTA EDIFICIO CNEL HOSPITAL SOLCA ESCUELA PAQUISHA EDIFICIO CAPITANIA EDIFICIO PIREOS DIA – MANTA EDIFICIO REGISTRO CIVIL EDIFICIO CENTRO FORENSE COLEGIO REPLICA AUTORIDAD PORTUARIA EDIFICIO EPAM EDIFICIO CRUZ ROJA HOSPITAL RODRIGUEZ ZAMBRANO CENTRO COMERCIAL EL PASEO DIA – PORTOVIEJO HOTEL PARIS EDIFICIO LA PREVISORA CENTRO COMERCIAL SUPER ÉXITO HOTEL SAN MARCO DIA – PORTOVIEJO CATEDRAL DE PORTOVIEJO HOTEL ANGELICAL EDIFICIO DIXIE CEBALLOS EDIFICIO IMPRENTA RAMIREZ EDIFICIO IMPRENTA BRAVO DIA – MANTA EDIFICIO MERCADO MUNICIPAL DE TARQUI 2 EDIFICIOS DE VIVIENDAS EN MIRAFLORES EDIFICIO CLINICA GAVILANES IGLESIA LA DOLOROSA EDIFICIO ARIES EDIFICIO DIRECCION DE HIGIENE MERCADO CENTRAL MUNICIPAL DE MANTA AVENIDA 106 TARQUI EDIFICIO MARIANO MECIAS CALLE 106 EDIFICIOS CIUDADELA EL PALMAR EDIFICIO EL BIGOTE DIA – MANTA EDIFICIO ARRECIFE EDIFICIO CNEL TARQUI DOS EDIFICIOS AVENIDA ARGENTINA CON CALLE 113 EDIFICIO HOSTAL BRISAS MARINAS EDIFICIO PAÑALERA ANGELUZ EDIFICIO VICTOR CASAS

23 RECOMENDACIONES DE ACTUACIÓN: REPARACIÓN, REFORZAMIENTO O DEMOLICIÓN

24 TIPOS DE ACTUACIONES A PLANTEAR

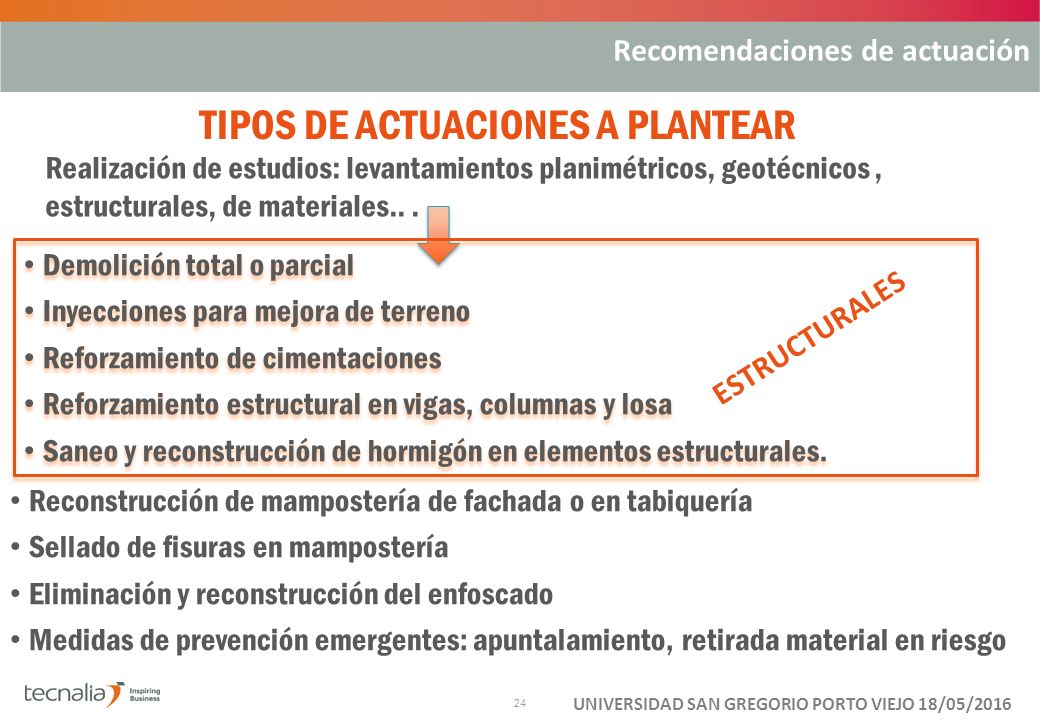

Recomendaciones de actuación TIPOS DE ACTUACIONES A PLANTEAR Realización de estudios: levantamientos planimétricos, geotécnicos , estructurales, de materiales.. . Evaluación, diagnóstico y diseño de soluciones de intervención innovadoras, apoyados en tecnologías y herramientas de cálculo avanzados, para la mejora de la eficiencia energética, la seguridad estructural y la mejora de la calidad de vida. Demolición total o parcial Inyecciones para mejora de terreno Reforzamiento de cimentaciones Reforzamiento estructural en vigas, columnas y losa Saneo y reconstrucción de hormigón en elementos estructurales. ESTRUCTURALES Reconstrucción de mampostería de fachada o en tabiquería Sellado de fisuras en mampostería Eliminación y reconstrucción del enfoscado Medidas de prevención emergentes: apuntalamiento, retirada material en riesgo

25 DEMOLICIÓN Recomendaciones de actuación

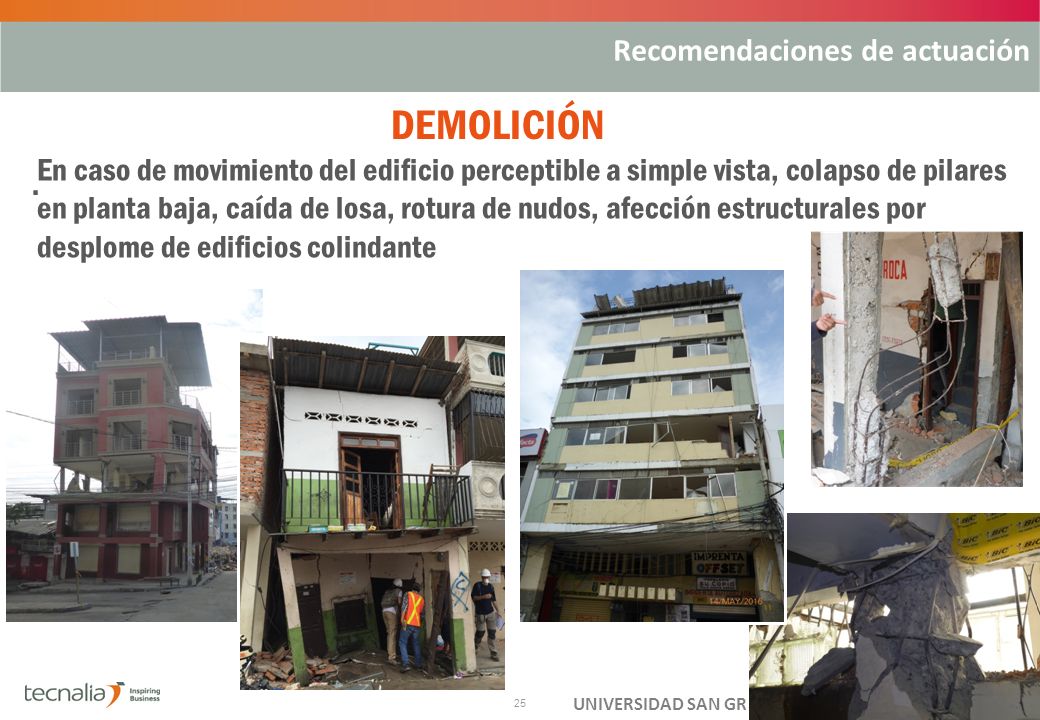

En caso de movimiento del edificio perceptible a simple vista, colapso de pilares en planta baja, caída de losa, rotura de nudos, afección estructurales por desplome de edificios colindante .

26 REFORZAMIENTOS ESTRUCTURALES

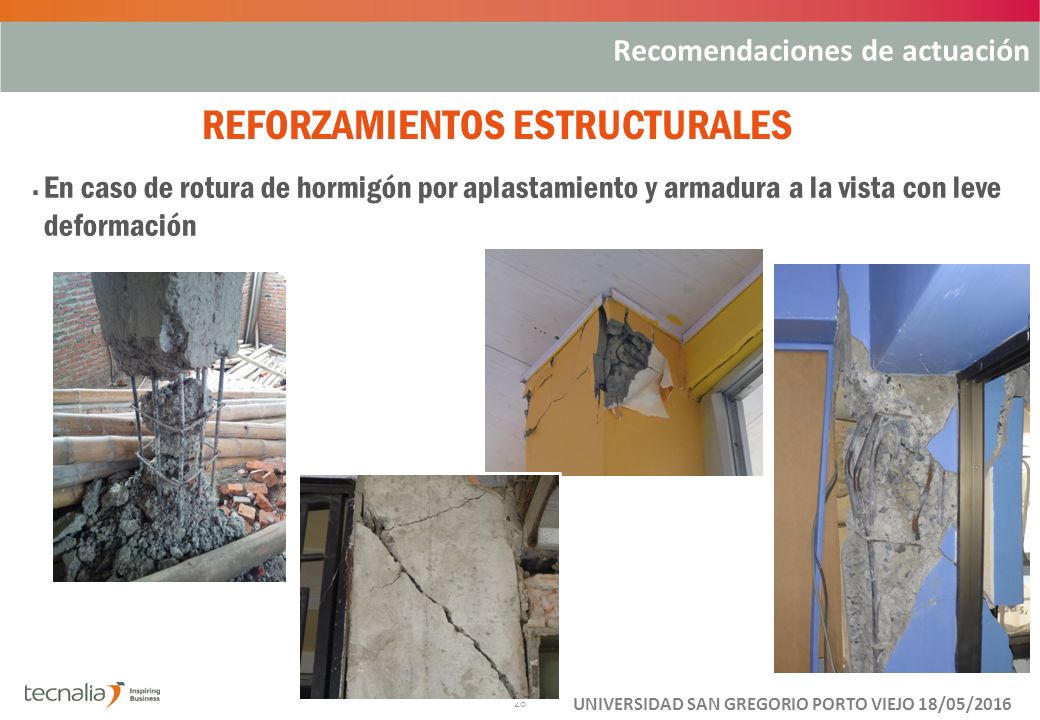

Recomendaciones de actuación REFORZAMIENTOS ESTRUCTURALES . En caso de rotura de hormigón por aplastamiento y armadura a la vista con leve deformación

27 REFORZAMIENTOS ESTRUCTURALES

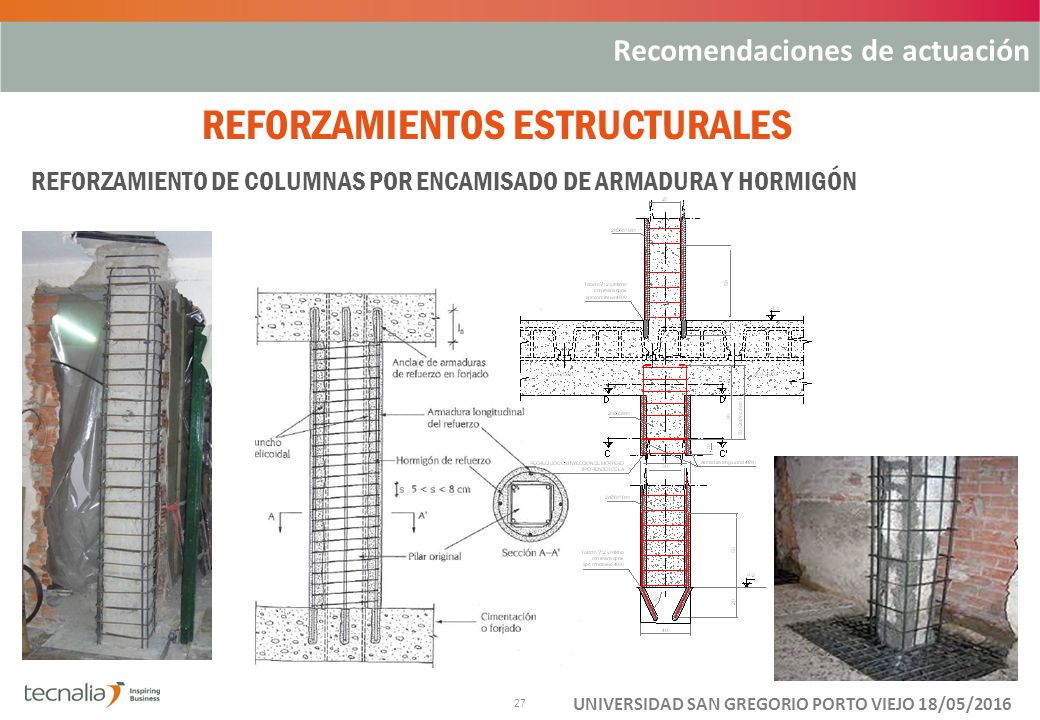

Recomendaciones de actuación REFORZAMIENTOS ESTRUCTURALES REFORZAMIENTO DE COLUMNAS POR ENCAMISADO DE ARMADURA Y HORMIGÓN

28 REFORZAMIENTOS ESTRUCTURALES

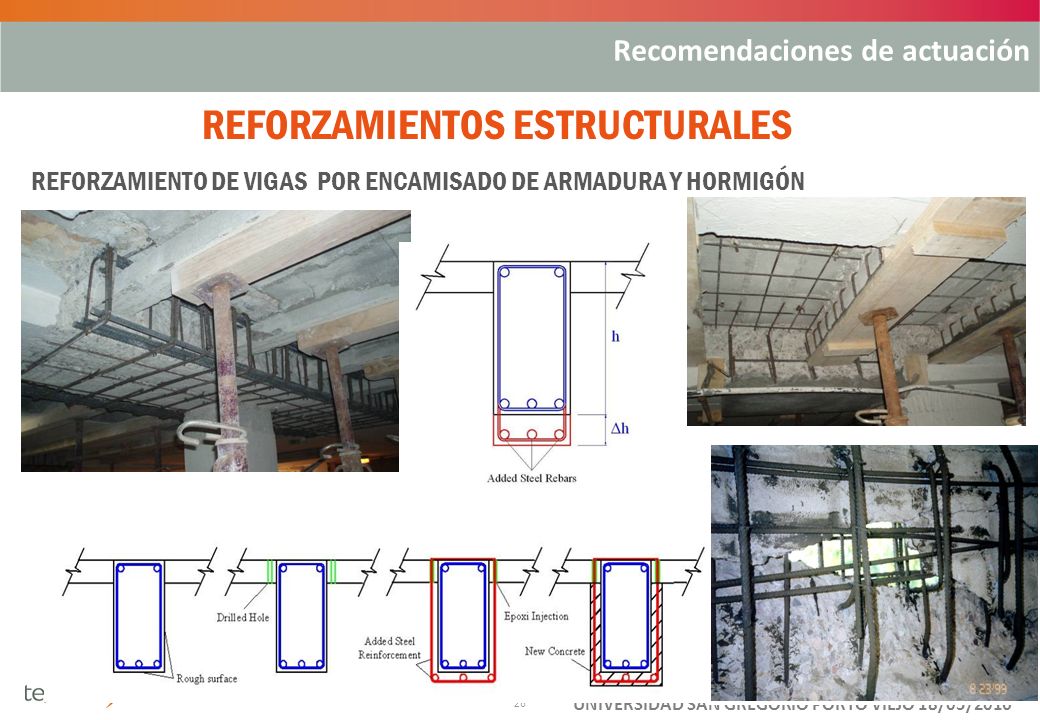

Recomendaciones de actuación REFORZAMIENTOS ESTRUCTURALES REFORZAMIENTO DE VIGAS POR ENCAMISADO DE ARMADURA Y HORMIGÓN

29 REFORZAMIENTOS ESTRUCTURALES

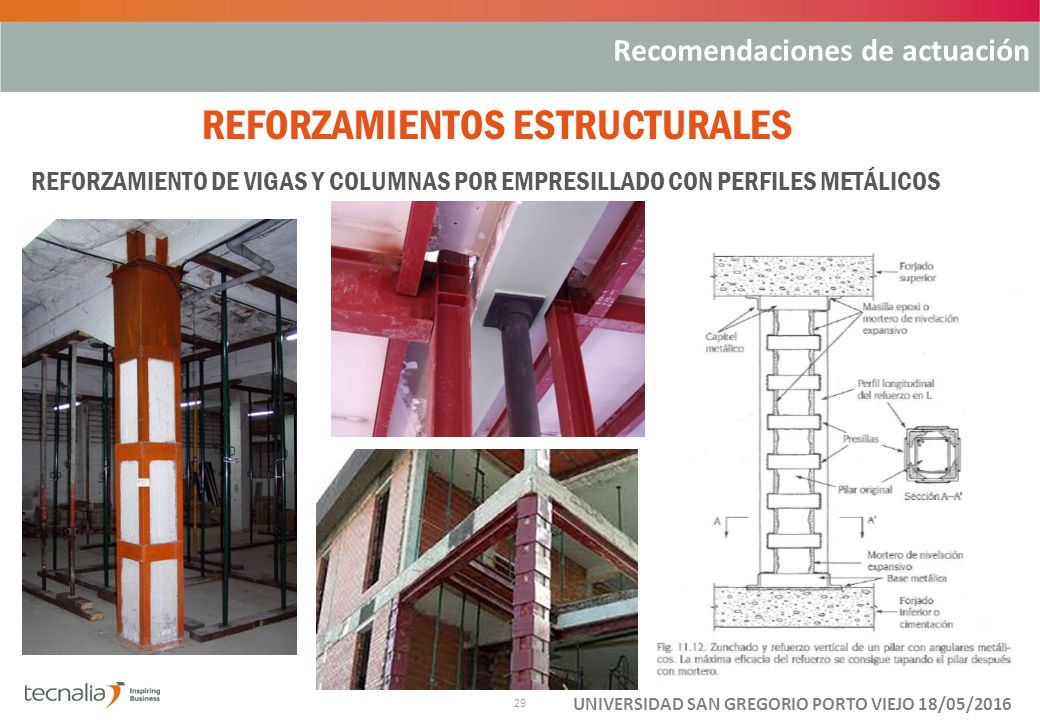

Recomendaciones de actuación REFORZAMIENTOS ESTRUCTURALES REFORZAMIENTO DE VIGAS Y COLUMNAS POR EMPRESILLADO CON PERFILES METÁLICOS

30 SANEO Y RECONSTRUCCIÓN DEL HORMIGÓN

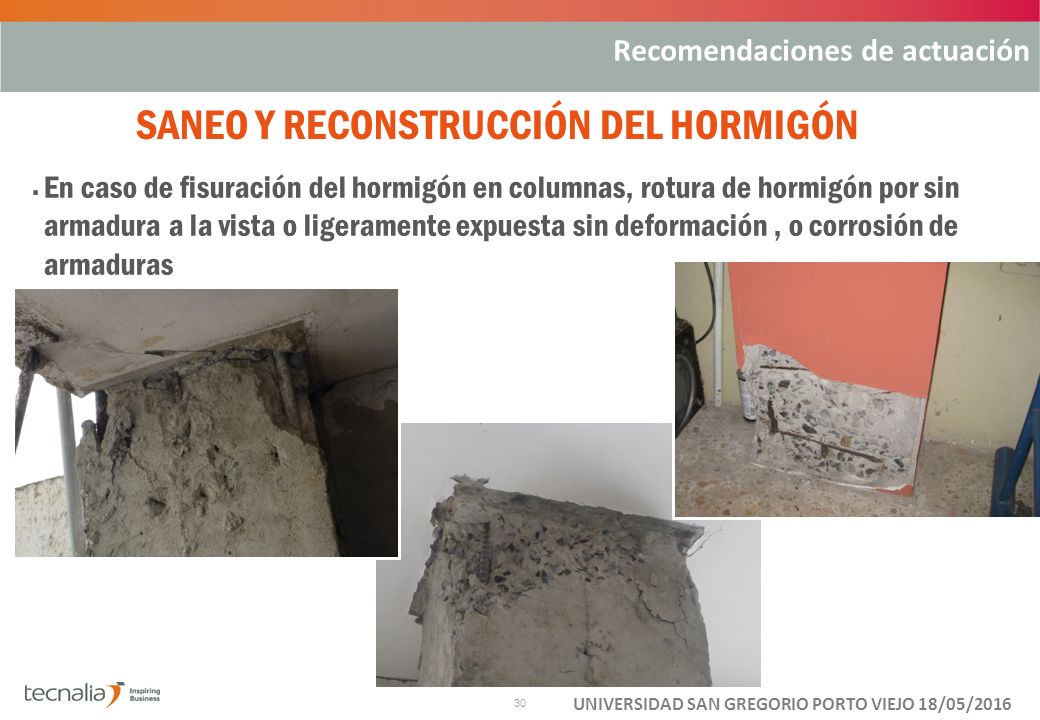

Recomendaciones de actuación SANEO Y RECONSTRUCCIÓN DEL HORMIGÓN . En caso de fisuración del hormigón en columnas, rotura de hormigón por sin armadura a la vista o ligeramente expuesta sin deformación , o corrosión de armaduras

31 SANEO Y RECONSTRUCCIÓN DEL HORMIGÓN

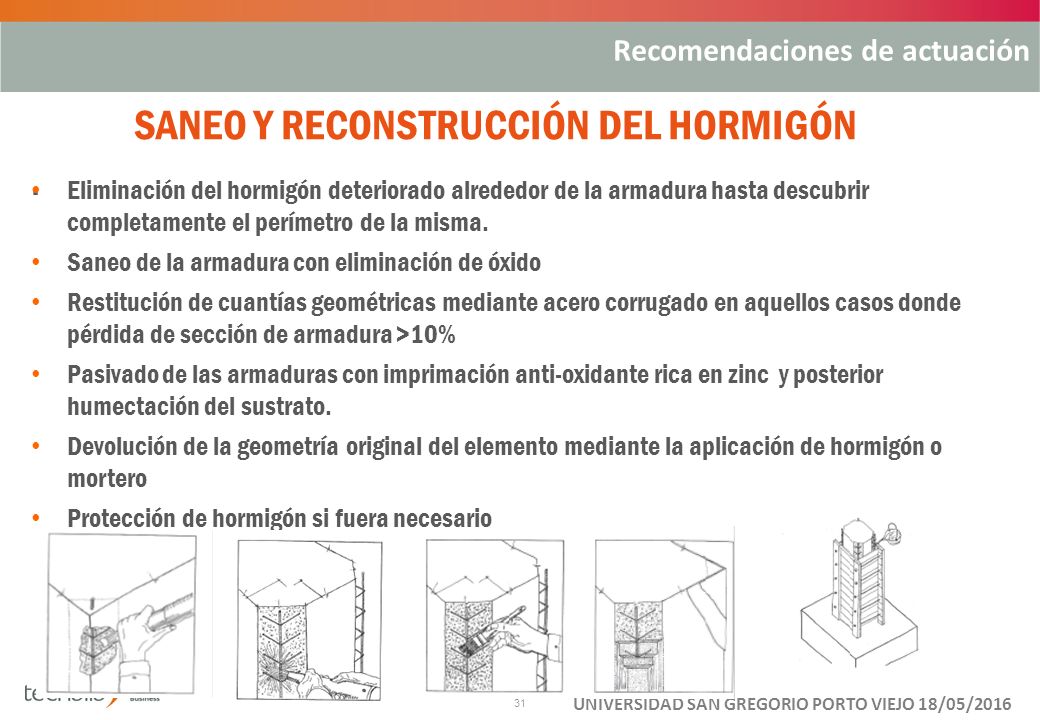

Recomendaciones de actuación SANEO Y RECONSTRUCCIÓN DEL HORMIGÓN . Eliminación del hormigón deteriorado alrededor de la armadura hasta descubrir completamente el perímetro de la misma. Saneo de la armadura con eliminación de óxido Restitución de cuantías geométricas mediante acero corrugado en aquellos casos donde pérdida de sección de armadura >10% Pasivado de las armaduras con imprimación anti-oxidante rica en zinc y posterior humectación del sustrato. Devolución de la geometría original del elemento mediante la aplicación de hormigón o mortero Protección de hormigón si fuera necesario

32 SANEO Y RECONSTRUCCIÓN DEL HORMIGÓN

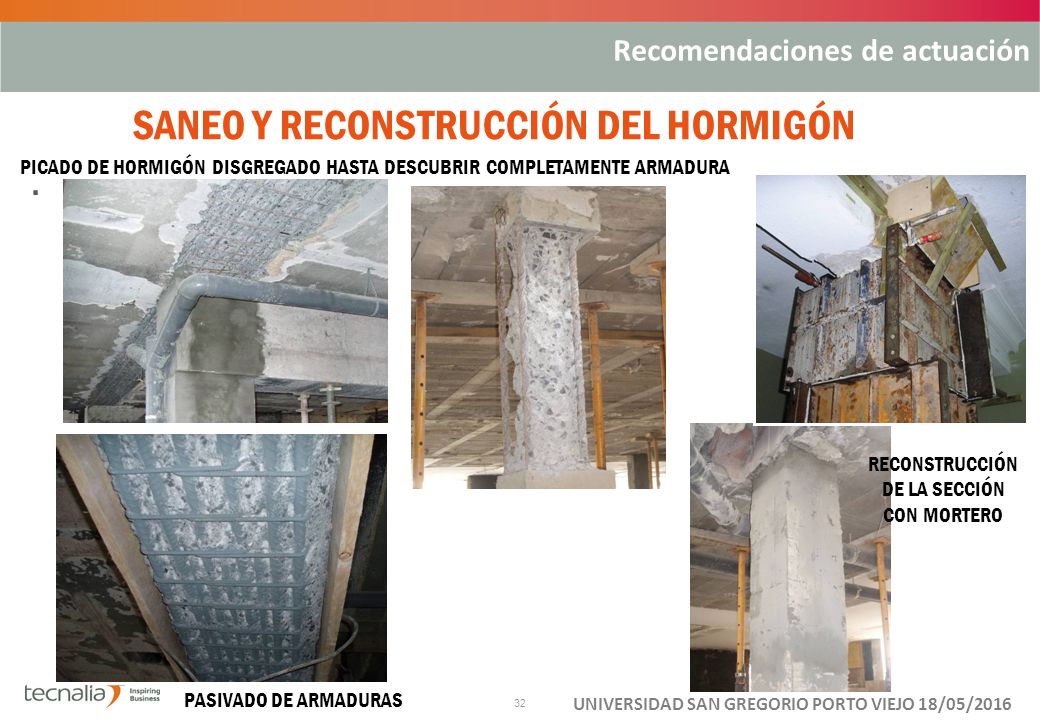

Recomendaciones de actuación SANEO Y RECONSTRUCCIÓN DEL HORMIGÓN PICADO DE HORMIGÓN DISGREGADO HASTA DESCUBRIR COMPLETAMENTE ARMADURA . RECONSTRUCCIÓN DE LA SECCIÓN CON MORTERO PASIVADO DE ARMADURAS

33 REPARACIÓN Y RECONSTRUCCIÓN MAMPOSTERÍA DAÑADA

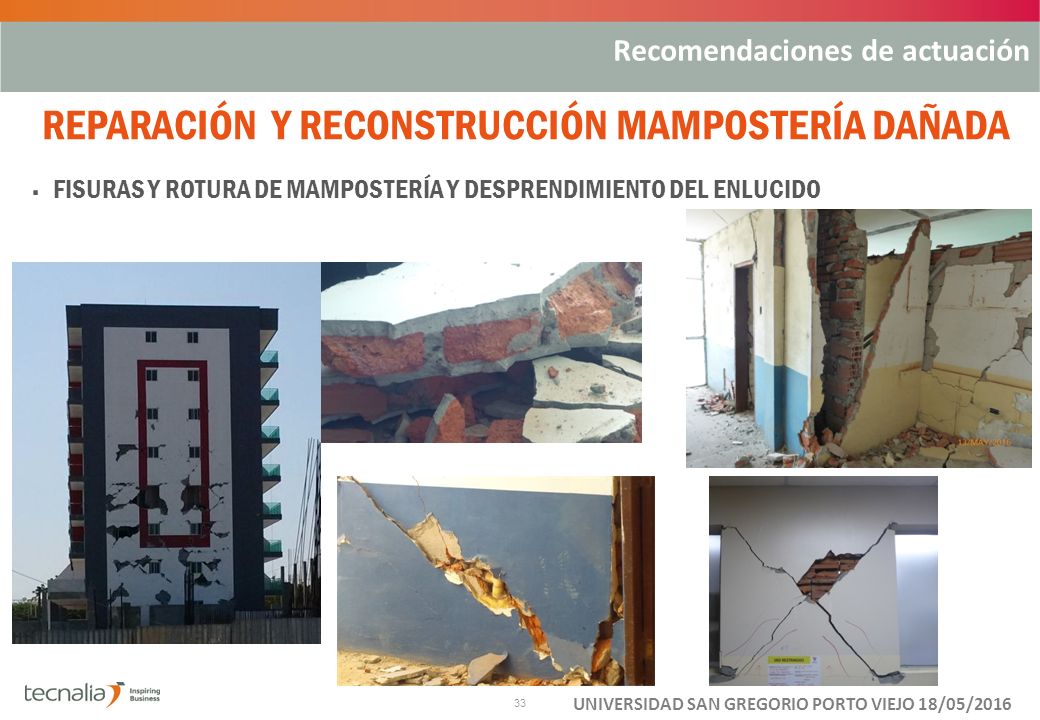

Recomendaciones de actuación REPARACIÓN Y RECONSTRUCCIÓN MAMPOSTERÍA DAÑADA . FISURAS Y ROTURA DE MAMPOSTERÍA Y DESPRENDIMIENTO DEL ENLUCIDO

34 REPARACIÓN Y RECONSTRUCCIÓN MAMPOSTERÍA DAÑADA

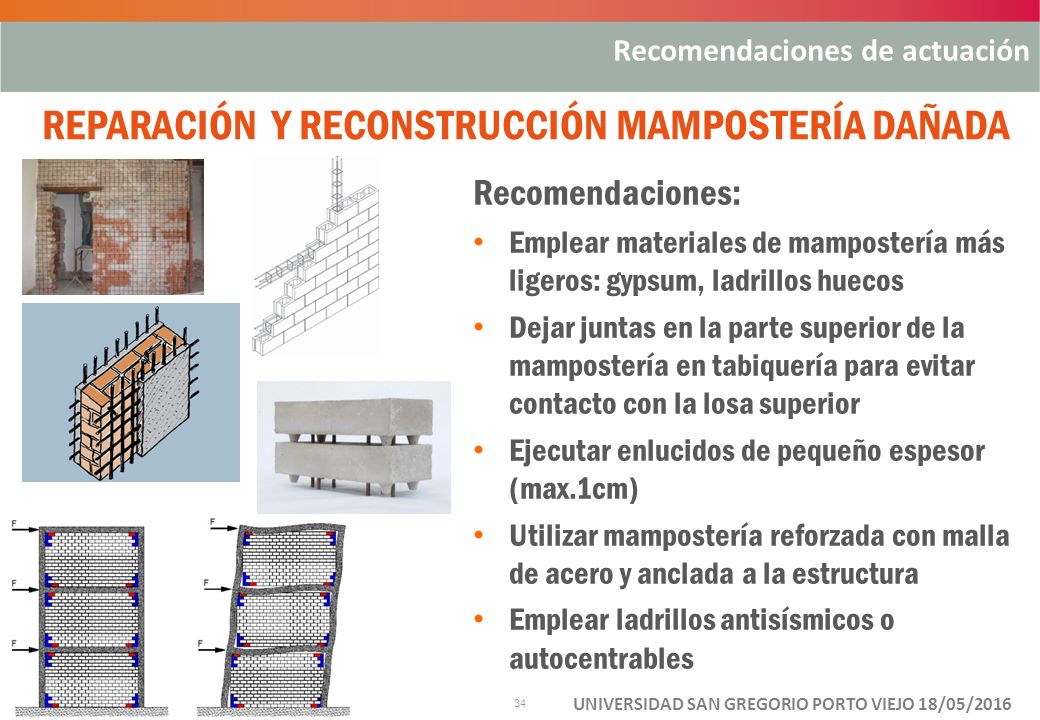

Recomendaciones de actuación REPARACIÓN Y RECONSTRUCCIÓN MAMPOSTERÍA DAÑADA . Recomendaciones: Emplear materiales de mampostería más ligeros: gypsum, ladrillos huecos Dejar juntas en la parte superior de la mampostería en tabiquería para evitar contacto con la losa superior Ejecutar enlucidos de pequeño espesor (max.1cm) Utilizar mampostería reforzada con malla de acero y anclada a la estructura Emplear ladrillos antisísmicos o autocentrables

35 GRACIAS MANTA Y PORTOVIEJO DE PARTE DE TODO EL EQUIPO
Alessandra Gandini (TECNALIA) Jorge Torres (TECNALIA) Mikel Zubiaga (TECNALIA) Natalia Lasarte (TECNALIA) Azucena Cortés (TECNALIA) Milton Yépez (Yes INNOVATION) Jesús Díez (TECNALIA) .
