1 Índice de Exposición Química Dow Método simple para predecir la dispersión de vapores/gases de fugas de proceso Índice utilizado como parte de la Valoración de Riesgo Manual Guía y paquete de Software

2 ERPG/EEPG ERPG-1es la concentración en aire máxima bajo la cual se cree que casi todos los individuos podrían estar expuestos por una hora sin experimentar más que efectos adversos a la salud leves o percibir un olor claramente desagradable. ERPG-2es la concentración en aire máxima bajo la cual se cree que casi todos los individuos podrían estar expuestos por hasta una hora sin experimentar o desarrollar efectos a la salud irreversibles o serios o síntomas que puedan discapacitarlos para tomar acción proactiva. ERPG-3es la concentración en aire máxima bajo la cual se cree que casi todos los individuos podrían estar expuestos por hasta una hora sin experimentar o desarrollar efectos a la salud amenazadores de vida. Concentraciones de interés en aire

3 aloración deV iesgoR

4 Definir Posibles Escenarios de Liberación Química Determinar ERPG2/EEPG2 Determinar la Cantidad en aire para los Escenarios Elegidos Seleccionar los Escenarios con la Cantidad en Aire Posible Calcular el IEQ Calcular las Distancias Pasos para calcular el Índice de Exposición Química (IEQ) de peligro Este es el índice para propósitos de calificación Se puede calcular para ERPG 2 o 3

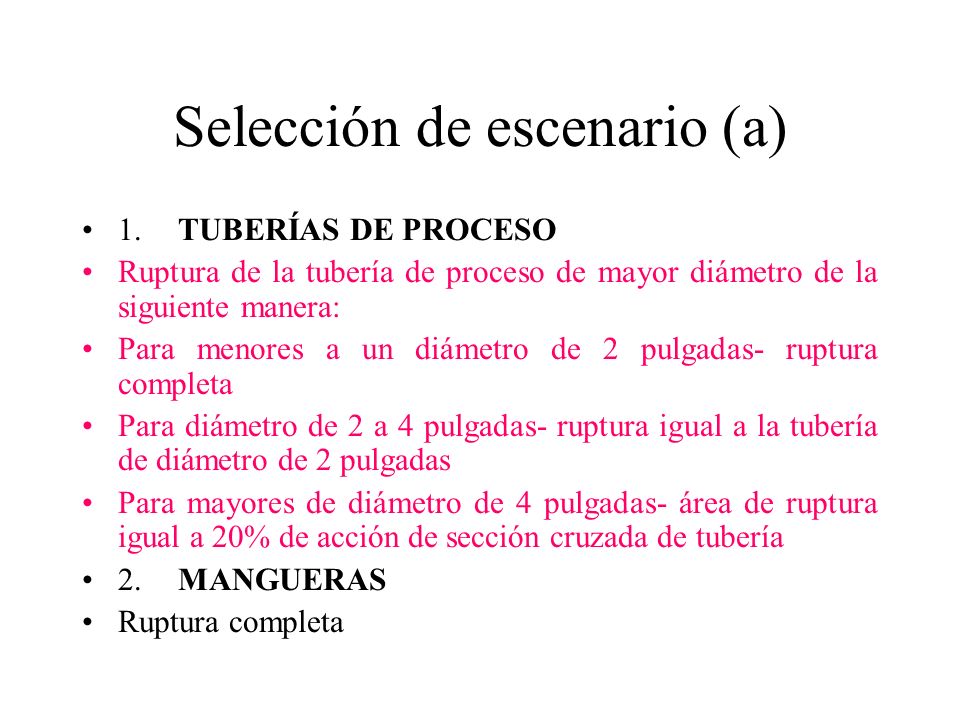

5 Selección de escenario (a) 1.TUBERÍAS DE PROCESO Ruptura de la tubería de proceso de mayor diámetro de la siguiente manera: Para menores a un diámetro de 2 pulgadas- ruptura completa Para diámetro de 2 a 4 pulgadas- ruptura igual a la tubería de diámetro de 2 pulgadas Para mayores de diámetro de 4 pulgadas- área de ruptura igual a 20% de acción de sección cruzada de tubería 2.MANGUERAS Ruptura completa

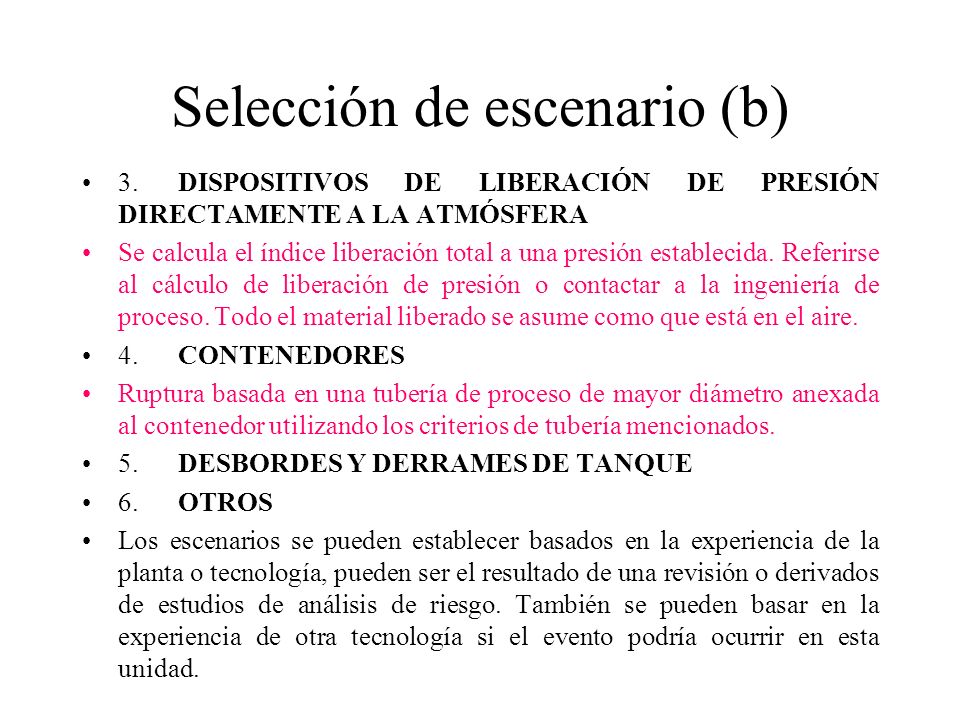

6 Selección de escenario (b) 3.DISPOSITIVOS DE LIBERACIÓN DE PRESIÓN DIRECTAMENTE A LA ATMÓSFERA Se calcula el índice liberación total a una presión establecida. Referirse al cálculo de liberación de presión o contactar a la ingeniería de proceso. Todo el material liberado se asume como que está en el aire. 4.CONTENEDORES Ruptura basada en una tubería de proceso de mayor diámetro anexada al contenedor utilizando los criterios de tubería mencionados. 5.DESBORDES Y DERRAMES DE TANQUE 6.OTROS Los escenarios se pueden establecer basados en la experiencia de la planta o tecnología, pueden ser el resultado de una revisión o derivados de estudios de análisis de riesgo. También se pueden basar en la experiencia de otra tecnología si el evento podría ocurrir en esta unidad.

7 Los Escenarios más Comunes Fallas de tuberías y conexión Descarga de Válvula de Liberación Ya que la selección de escenario tiene un gran efecto - debe Siempre estar especificado cuando se cita un índice

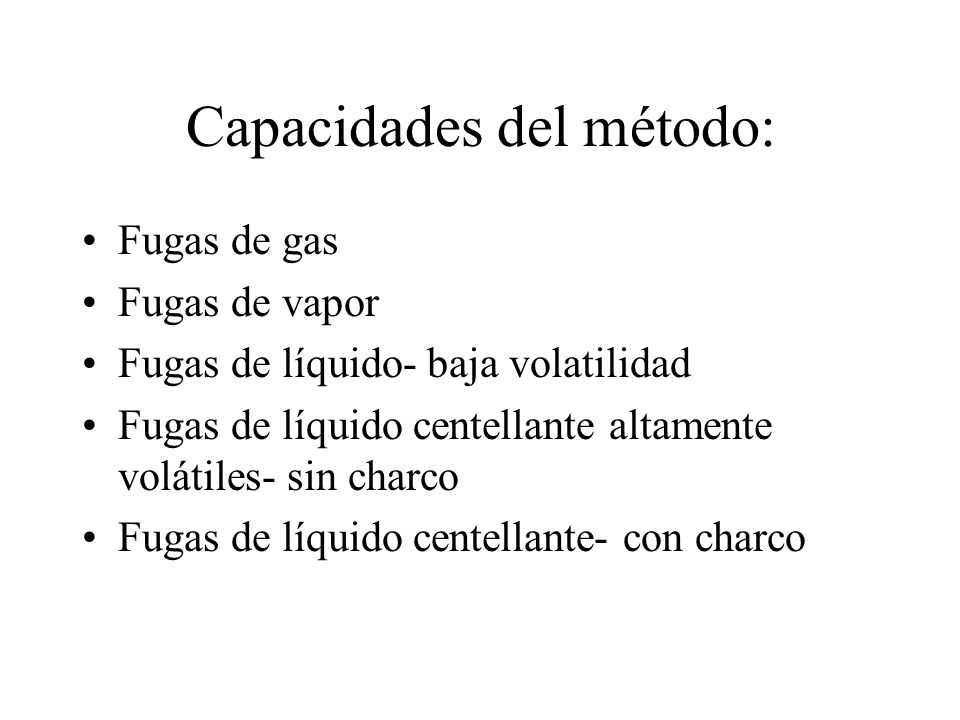

8 Capacidades del método: Fugas de gas Fugas de vapor Fugas de líquido- baja volatilidad Fugas de líquido centellante altamente volátiles- sin charco Fugas de líquido centellante- con charco

9 El cálculo Disponible en forma de guía para cálculo a mano Disponible en forma software como hoja de cálculo Excel

10 ¿Qué hacer con la respuesta? Calificación para operaciones- Carpeta de Seguridad de Proceso en Planta Utilizar como criterio para el estudio HAZOP (e.g. si la distancia ERPG2 va más allá de la línea de la propiedad- un posible análisis a fondo de consecuencia). Reducción de Riesgo a través de una reducción de consecuencia –¿Se puede cambiar el proceso para reducir el peligro? Uso para información dentro de la gestión de riesgo – e.g. para plan de Emergencia Ingresar a las definiciones de escenario de Análisis de Riesgos de Procesos
