1 Herramientas para la Modelación.
Explanaciones Cálculo de Estabilidad de Taludes Sub-Sistema de Geo-Slope SLOPE/W Herramientas para la Modelación.

2 Ventanas Principales de SLOPE
Definición del problema (Módulo de Pre-procesamiento), Resolución del problema (Módulo de cálculo), Visualización de los resultados (Módulo de Post-procesamiento).

3 Sub Sistema SLOPE / W… Inicio…

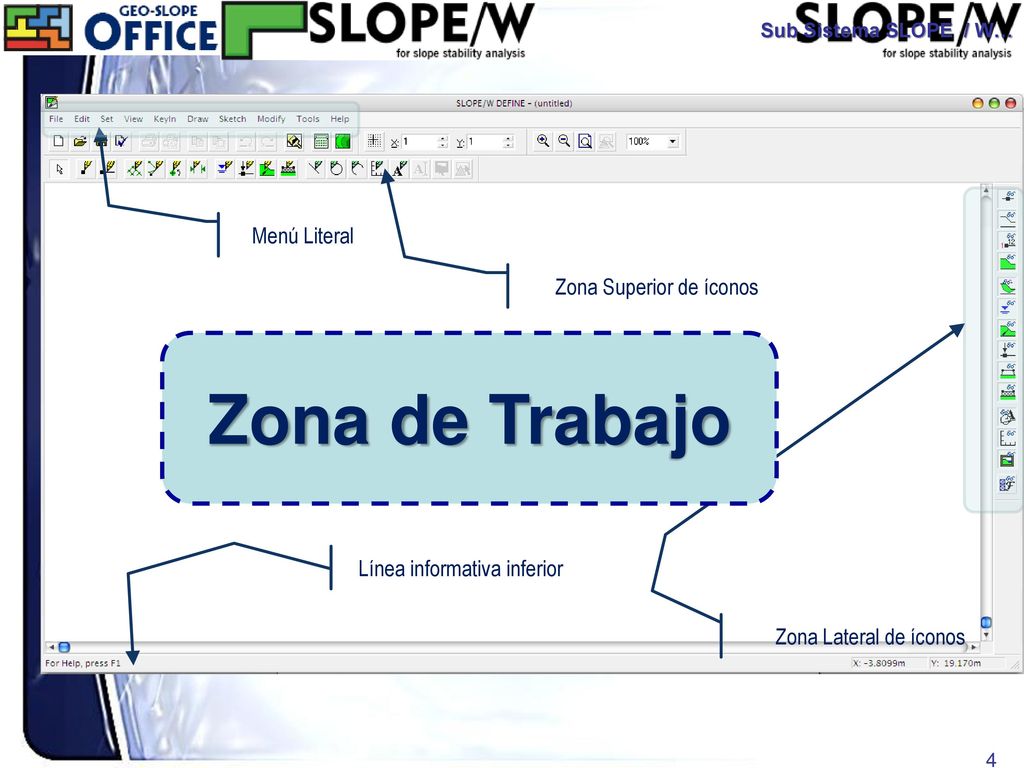

4 Zona de Trabajo Menú Literal Zona Superior de íconos
Sub Sistema SLOPE / W… Menú Literal Zona Superior de íconos Zona de Trabajo Línea informativa inferior Zona Lateral de íconos

5 3 1 4 2 Fijar el incremento Tamaño de la hoja
Definir las propiedades de los materiales 2 Fijar la escala

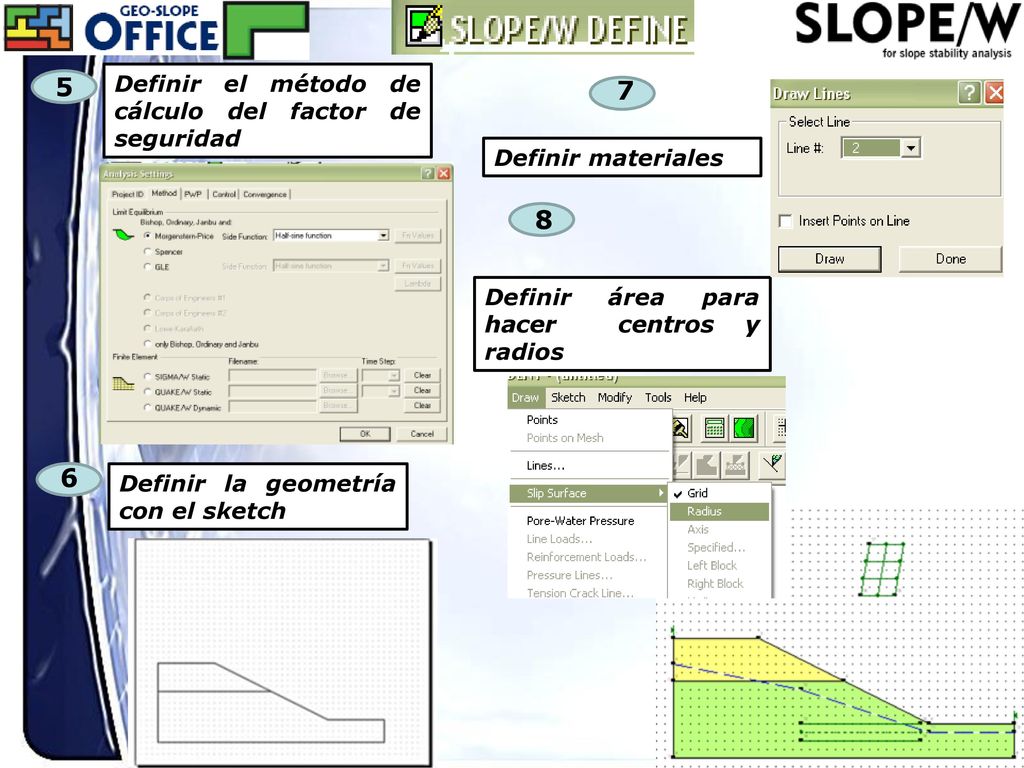

6 5 7 8 6 Definir el método de cálculo del factor de seguridad
Definir materiales 8 Definir área para hacer centros y radios 6 Definir la geometría con el sketch

7 9 Verificar 10 Calcular

8 Valores de los factores de seguridad por los métodos utilizados

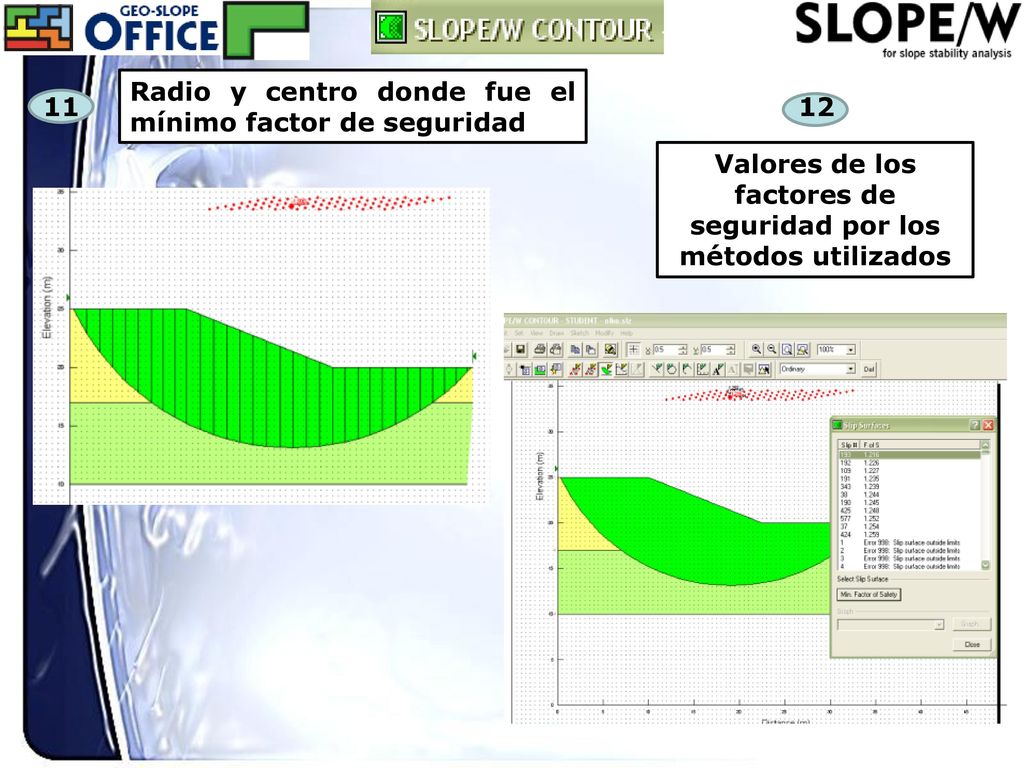

Radio y centro donde fue el mínimo factor de seguridad 11 12 Valores de los factores de seguridad por los métodos utilizados

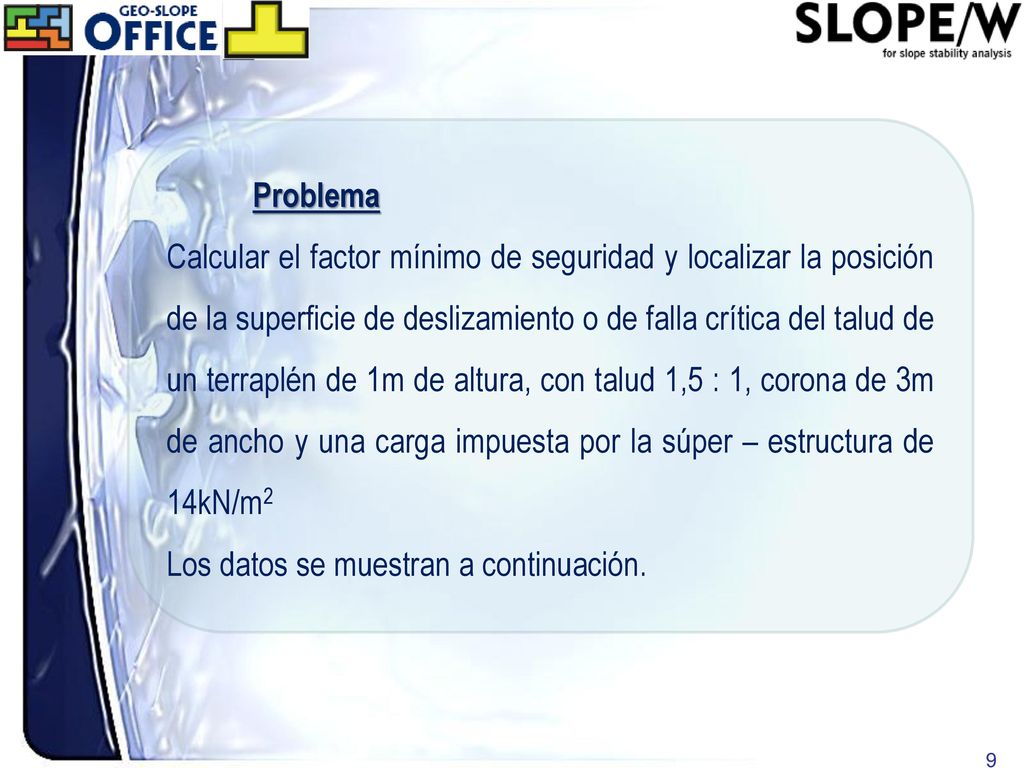

9 Problema Calcular el factor mínimo de seguridad y localizar la posición de la superficie de deslizamiento o de falla crítica del talud de un terraplén de 1m de altura, con talud 1,5 : 1, corona de 3m de ancho y una carga impuesta por la súper – estructura de 14kN/m2 Los datos se muestran a continuación.

10 C = 0 Ø = 20º Roca 2,00m 1,50m 1,00m 6,00m Ø = 15º

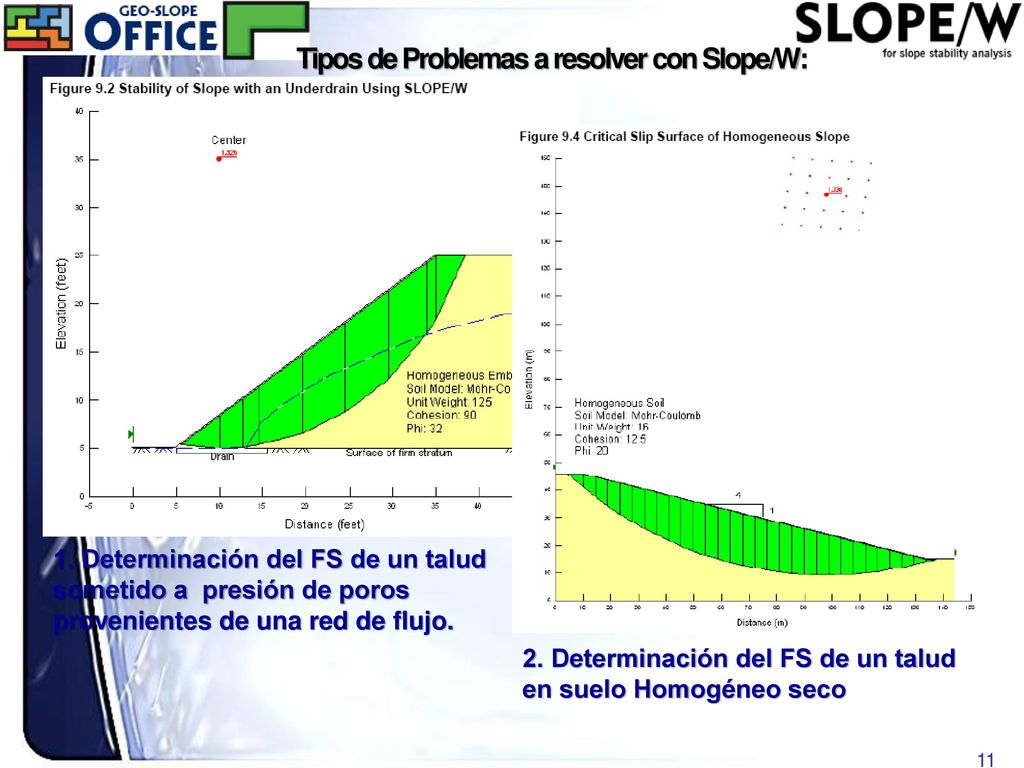

11 Tipos de Problemas a resolver con Slope/W:
1. Determinación del FS de un talud sometido a presión de poros provenientes de una red de flujo. 2. Determinación del FS de un talud en suelo Homogéneo seco

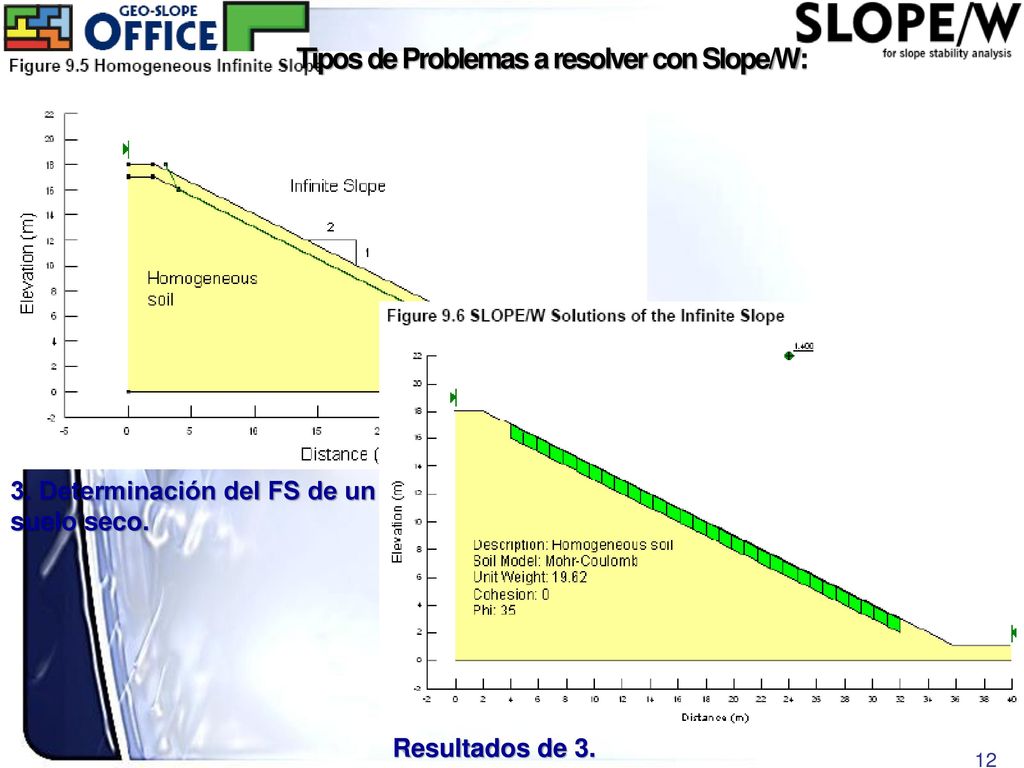

12 Tipos de Problemas a resolver con Slope/W:
3. Determinación del FS de un talud infinito en suelo seco. Resultados de 3.

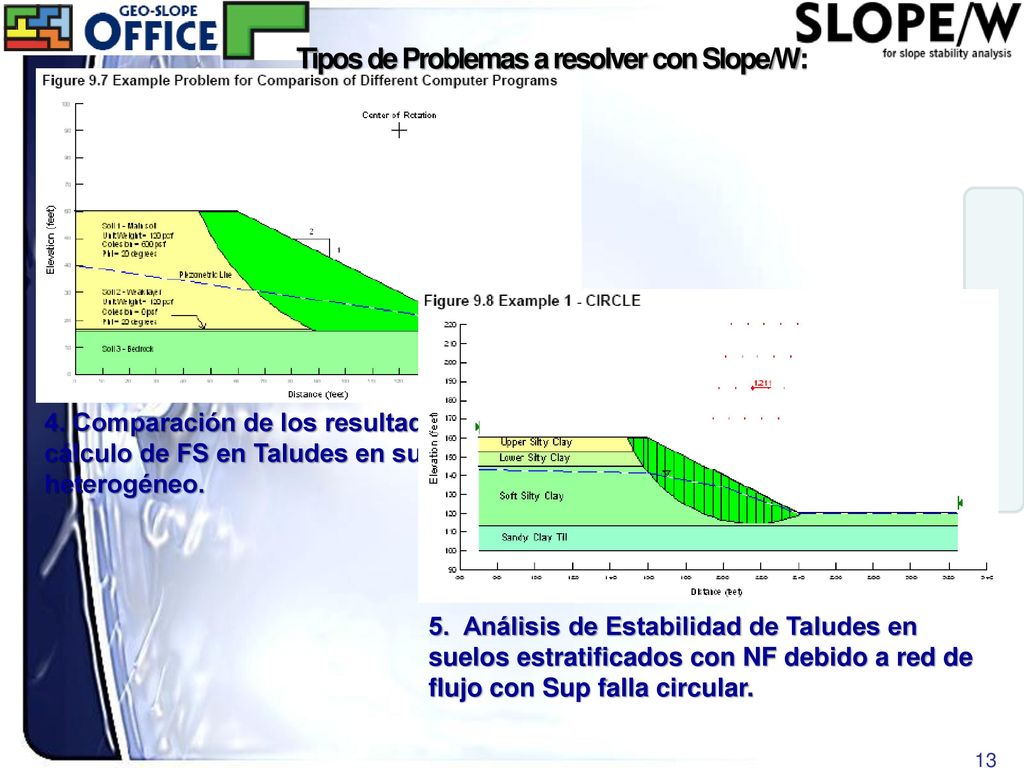

13 Tipos de Problemas a resolver con Slope/W:
4. Comparación de los resultados de cálculo de FS en Taludes en suelo heterogéneo. 5. Análisis de Estabilidad de Taludes en suelos estratificados con NF debido a red de flujo con Sup falla circular.

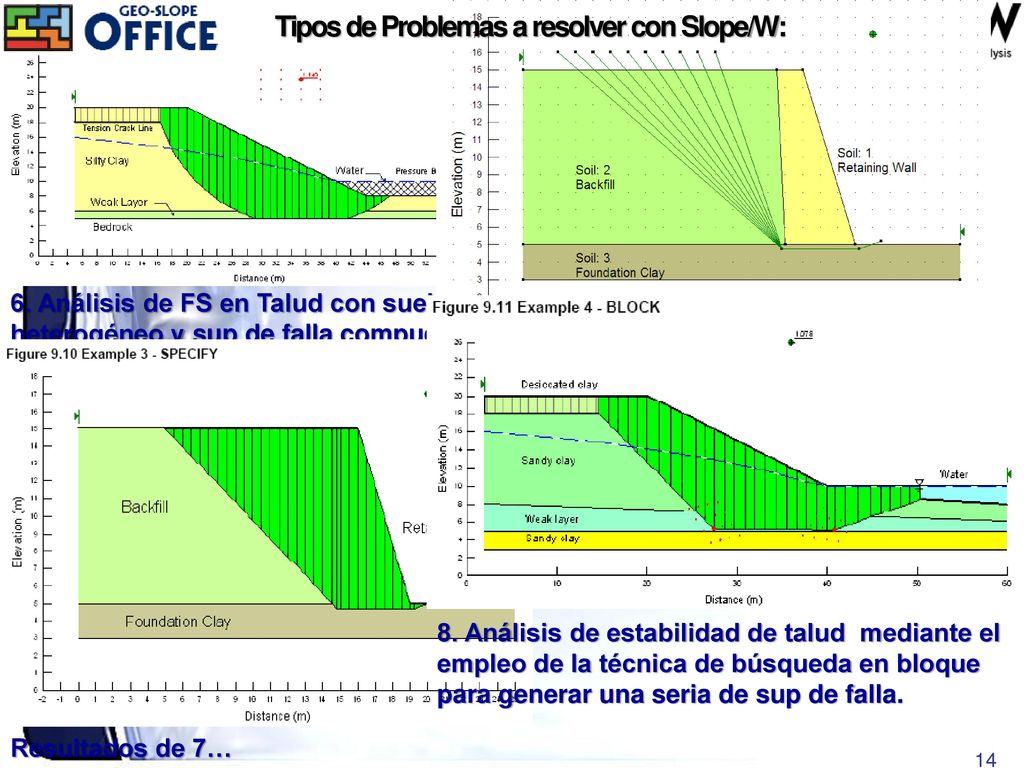

14 Tipos de Problemas a resolver con Slope/W:
6. Análisis de FS en Talud con suelo heterogéneo y sup de falla compuesta. Presencia de NF Tipos de Problemas a resolver con Slope/W: 7. Análisis de Estabilidad con sup de falla totalmente especificada. 8. Análisis de estabilidad de talud mediante el empleo de la técnica de búsqueda en bloque para generar una seria de sup de falla. Resultados de 7…

15 Tipos de Problemas a resolver con Slope/W:

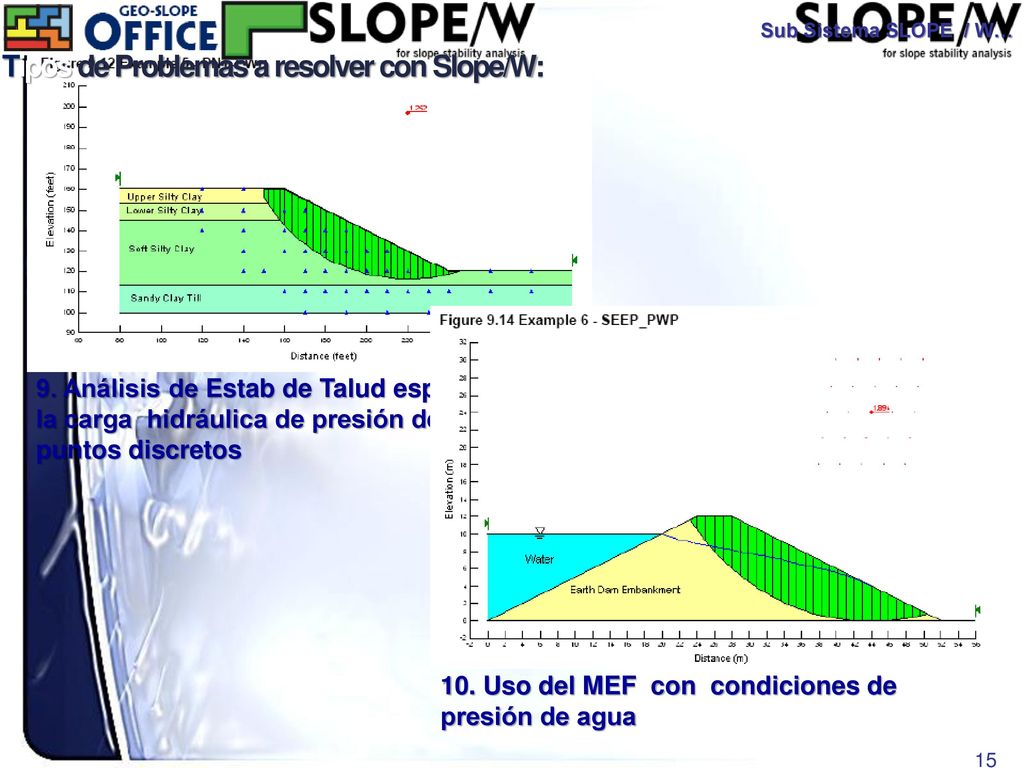

Sub Sistema SLOPE / W… Tipos de Problemas a resolver con Slope/W: 9. Análisis de Estab de Talud especificando la carga hidráulica de presión de poro por puntos discretos 10. Uso del MEF con condiciones de presión de agua

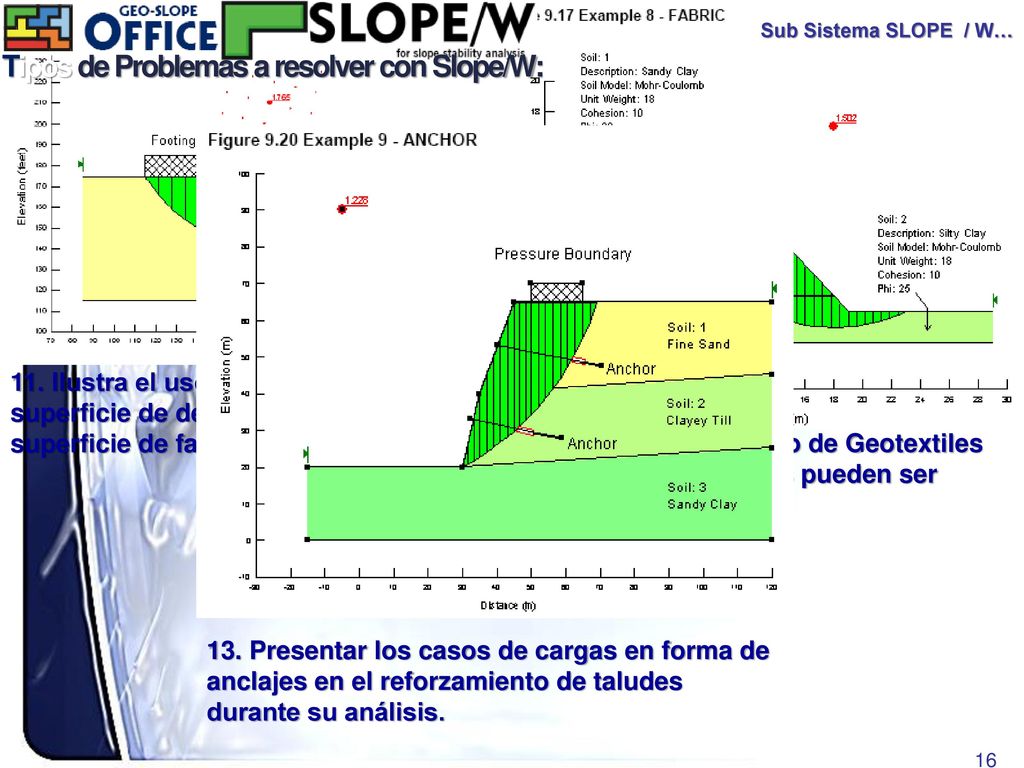

16 Tipos de Problemas a resolver con Slope/W:
11. Ilustra el uso de la proyección de la superficie de deslizamiento para simular la superficie de falla bajo una carga del cimiento. 12. Muestra como el uso de Geotextiles para reforzar los taludes pueden ser simulado en el análisis. Sub Sistema SLOPE / W… Tipos de Problemas a resolver con Slope/W: 13. Presentar los casos de cargas en forma de anclajes en el reforzamiento de taludes durante su análisis.

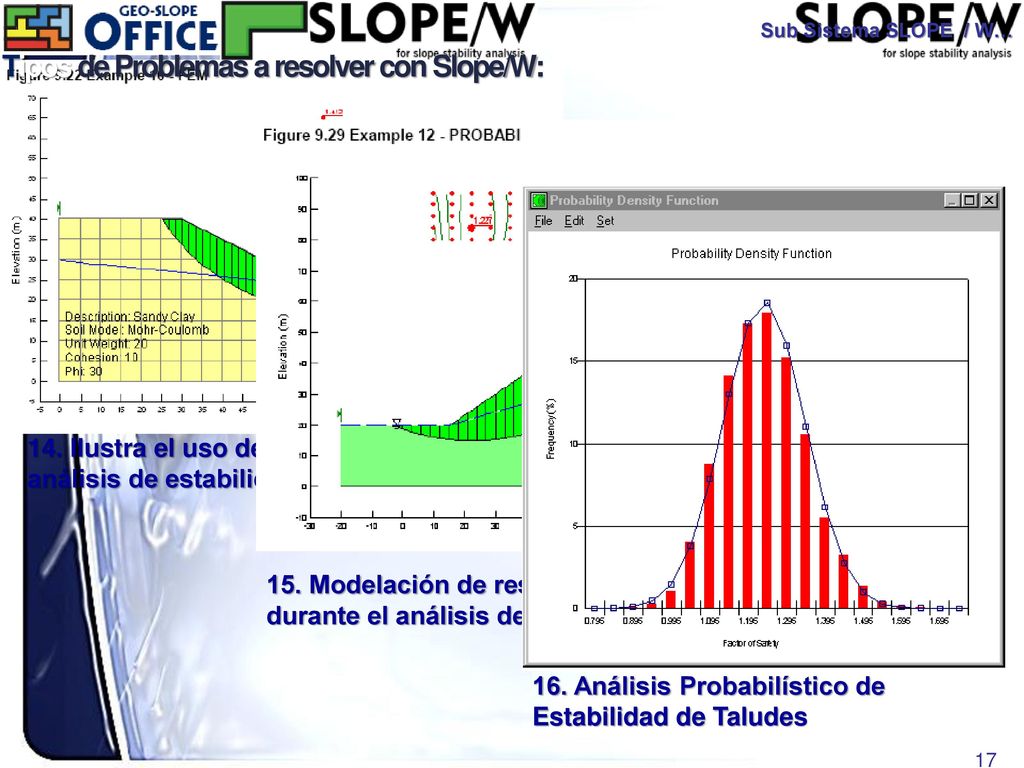

17 Tipos de Problemas a resolver con Slope/W:
Sub Sistema SLOPE / W… Tipos de Problemas a resolver con Slope/W: 14. Ilustra el uso de MEF durante el análisis de estabilidad de taludes 15. Modelación de resistencia anisotrópica durante el análisis de estabilidad de taludes. 16. Análisis Probabilístico de Estabilidad de Taludes

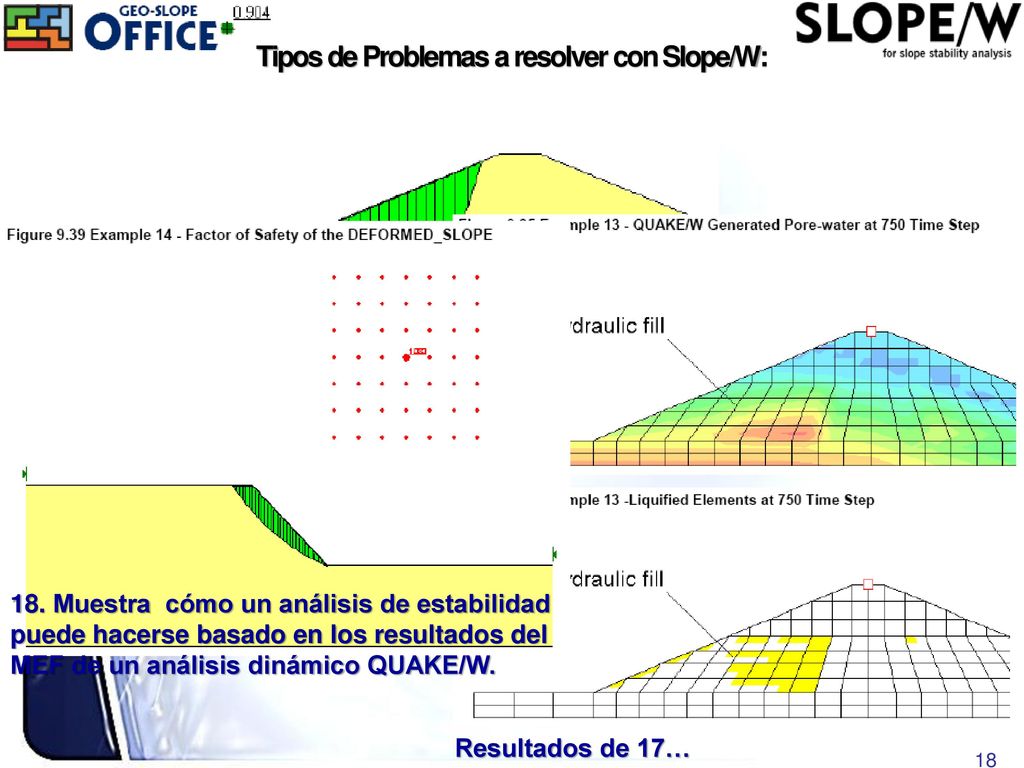

18 Tipos de Problemas a resolver con Slope/W:
17. Muestra cómo un talud de suelo grueso bajo la condiciones de carga sísmica puede pasar a la condición de liquefacción. Tipos de Problemas a resolver con Slope/W: 18. Muestra cómo un análisis de estabilidad puede hacerse basado en los resultados del MEF de un análisis dinámico QUAKE/W. Resultados de 17…
