1 ANDAMIOS

2 ANDAMIOS Sistema universal compuesto por tubos y accesorios que, por su gran versatilidad, permiten acceder a todo tipo de frentes y plantas, cuya altura no puede ser alcanzada por escaleras normales. Plataformas de trabajo en alturas. Cuando se esta hablando de sistemas de acceso no se habla de programa proteccion contra caidas. Equipos que le permiten tener plataformas de trabajo o le permiten llegar de un punto a un punto b Como escoge ud? Tiempo y tipo de labor, muchas veces altura Lo que se dice es que el que lo construyo tenga una garantia de alguien que diga que aguanta.

3 NORMATIVA INTERNACIONAL
OSHA 1637: Caracteristica de la madera OSHA 1926: 450 a 454 Sub Parte L OSHA 3150: Uso de andamios en la industria de la construcción. ANSI A 10.8: Andamios Hay normativa internacional del andamiaje A nivel colombiano ntc 1736 ntc 1642

4 RIESGOS DETECTABLES MÁS COMUNES

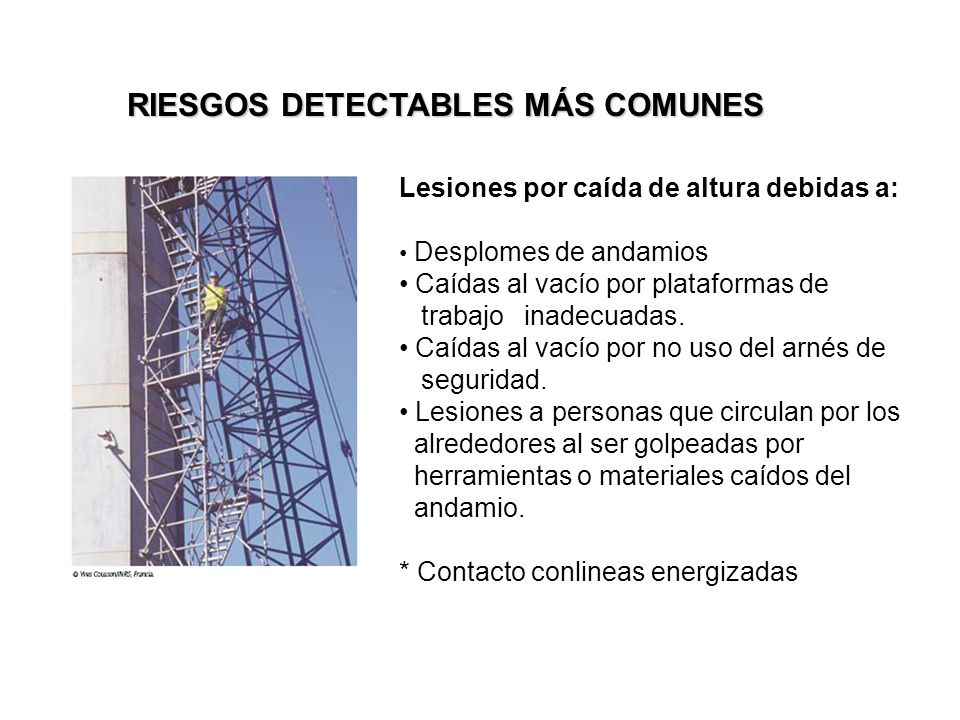

Lesiones por caída de altura debidas a: Desplomes de andamios Caídas al vacío por plataformas de trabajo inadecuadas. Caídas al vacío por no uso del arnés de seguridad. Lesiones a personas que circulan por los alrededores al ser golpeadas por herramientas o materiales caídos del andamio. * Contacto conlineas energizadas Ojo no violar la distancia de seguridad con lineas energizadas, minimo 3 metros

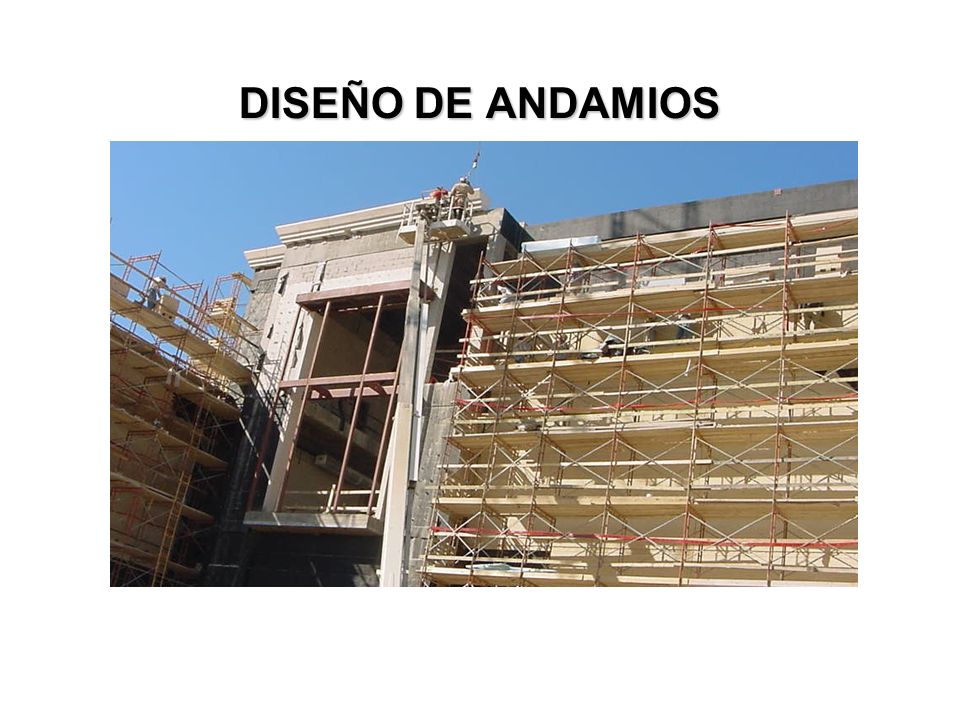

5 DISEÑO DE ANDAMIOS Un andamio tipico de tijera, esta diseñado para ser elevado 4 veces su ancho lado mas angosto. Hasta ahí considera el andamio autosoportado A partir de ahí hay que amarrarlo y ampliar su base.

6 DISEÑO & CONSTRUCCIÓN Diseñados por una persona calificada
Construido armado y desarmado por una persona competente. Cargado de acuerdo al diseño Este andamio no fue construido y cargado de acuerdo a su diseño. 6

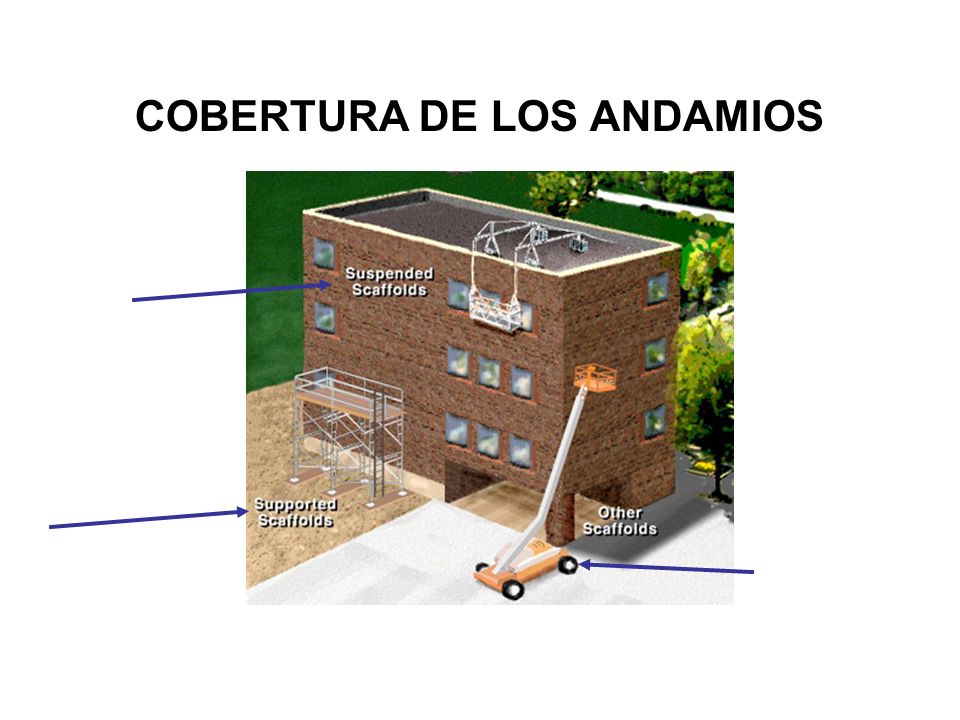

7 COBERTURA DE LOS ANDAMIOS

8 CLASES DE ANDAMIOS Andamios tipo Tubular
Andamios tipo Columpio o Colgante Andamios tipo Argentino Andamio con Escalera interna y ultima sección con Barandas Norma OSHA Entre otros Andamios hay muchos, el tipo argentino no se estan usando casi. ESTUDIAR TIPOS DE ANDAMIOS

9 ANDAMIOS DE ARMAZÓN TUBULAR SOLDADA
Son el tipo de andamios mas común. Son versátiles, económicos, y fáciles de usar. Frecuentemente son usados en una o dos hileras, pero sus secciones modulares pueden ser colocados en varias secciones para proyectos de construcción grandes.

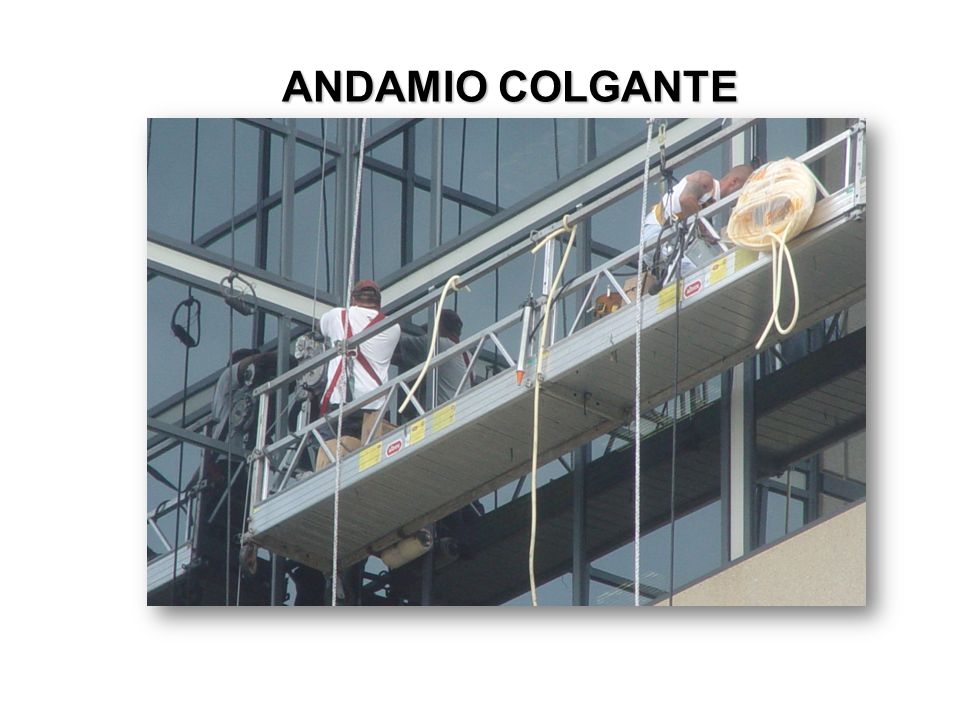

10 ANDAMIO COLGANTE 10

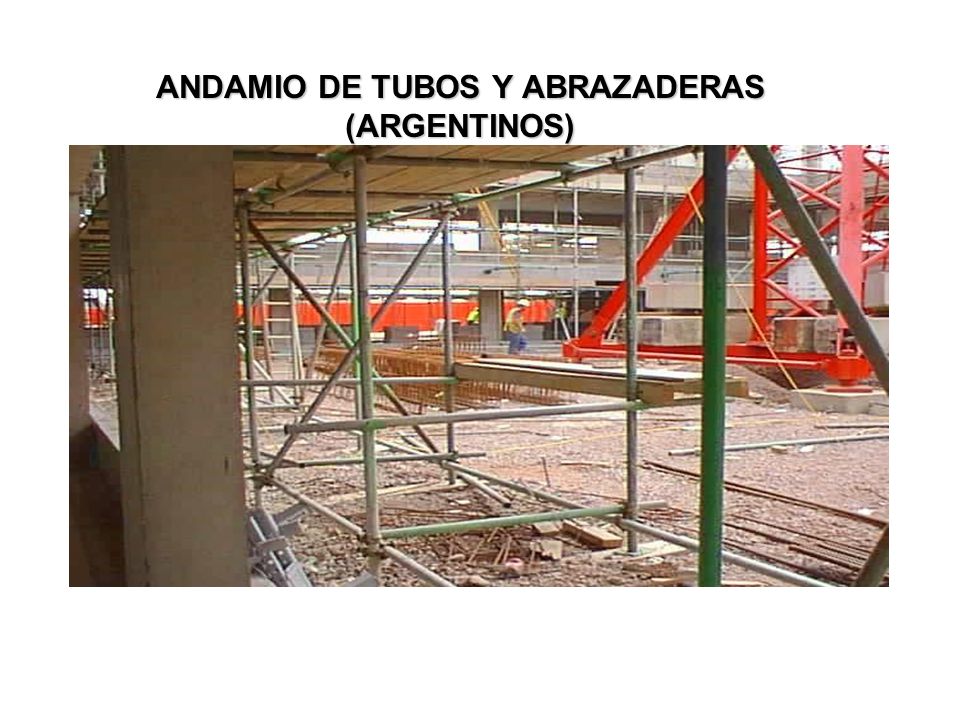

11 ANDAMIO DE TUBOS Y ABRAZADERAS (ARGENTINOS)

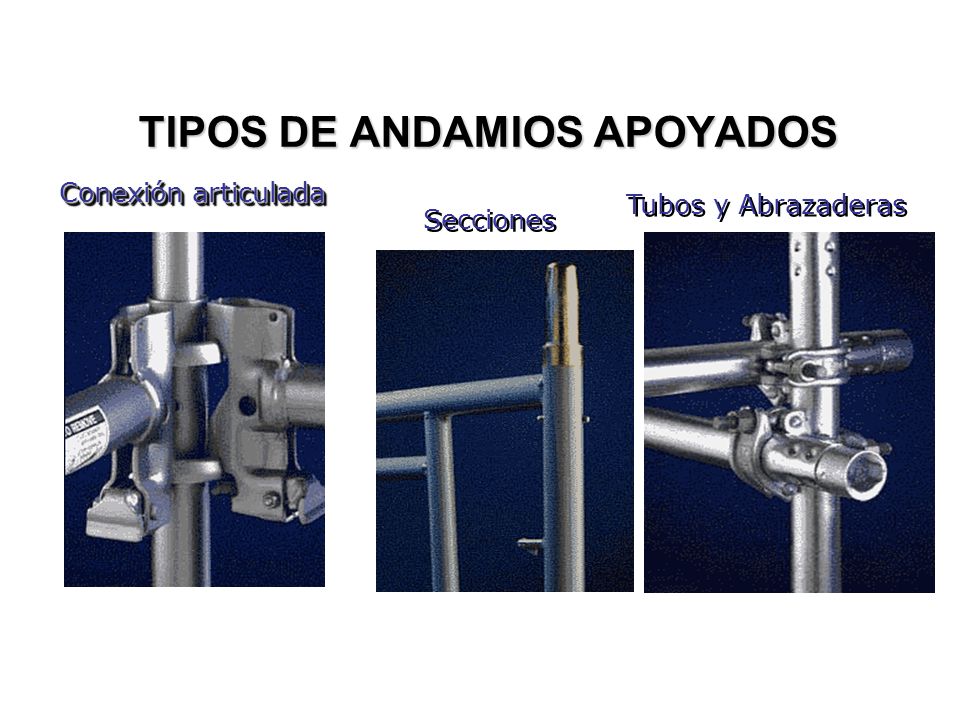

12 TIPOS DE ANDAMIOS APOYADOS
Conexión articulada Tubos y Abrazaderas Secciones EL QUE MAS GUSTA ARTICULADO Y MAS COMUN SECCIONES

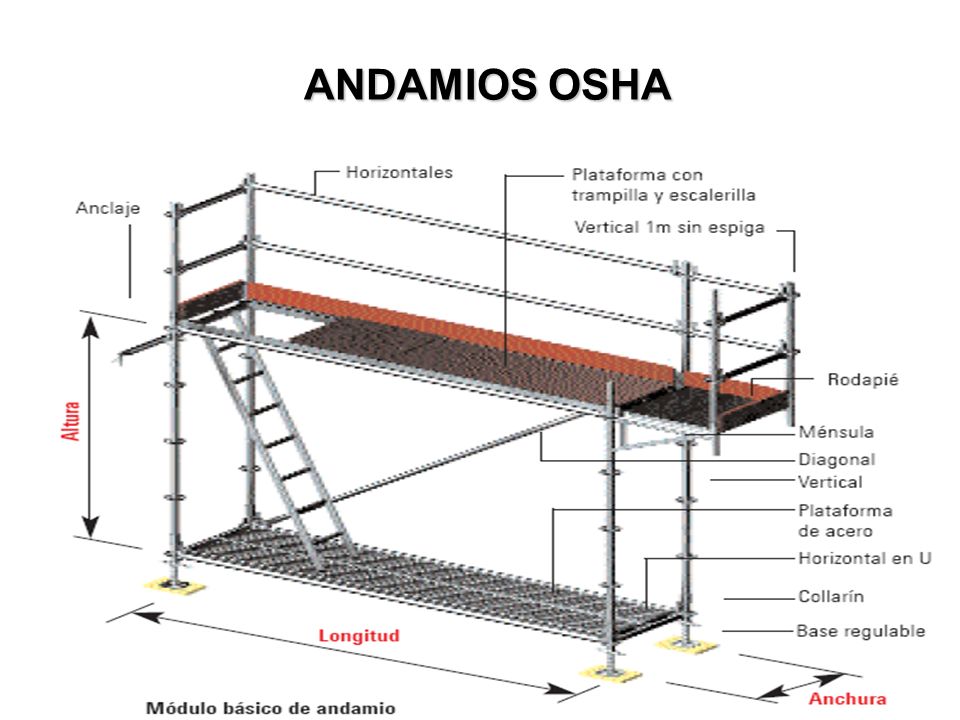

13 ANDAMIOS OSHA PUNTO DE ACCESO FACIL - PLATAFORMA COMPLETA – BARANDA - BASES CUANDO TIENEN ANDAMIOS CON RUEDAS, SE PUEDEN MOVILIZAR SOLO 3 CUERPOS NO MAS DE 3 CUERPOS SIN CARGA Y SIN PERSONAS.

14 Esto NO ES andamio !!! ESTAS FOTOS SON CHISTOSAS PERO ES LO QUE NO SE DEBE DE HACER, ES MUY NORMAL PARA UN TRABAJADOR QUE NO ESTA CERTIFICADO, OJO SI UD LO HACE LA CULPA ES SUYA

15 La gente de construcción es creativa no!!!
Es un andamio Móvil? La gente de construcción es creativa no!!! 15

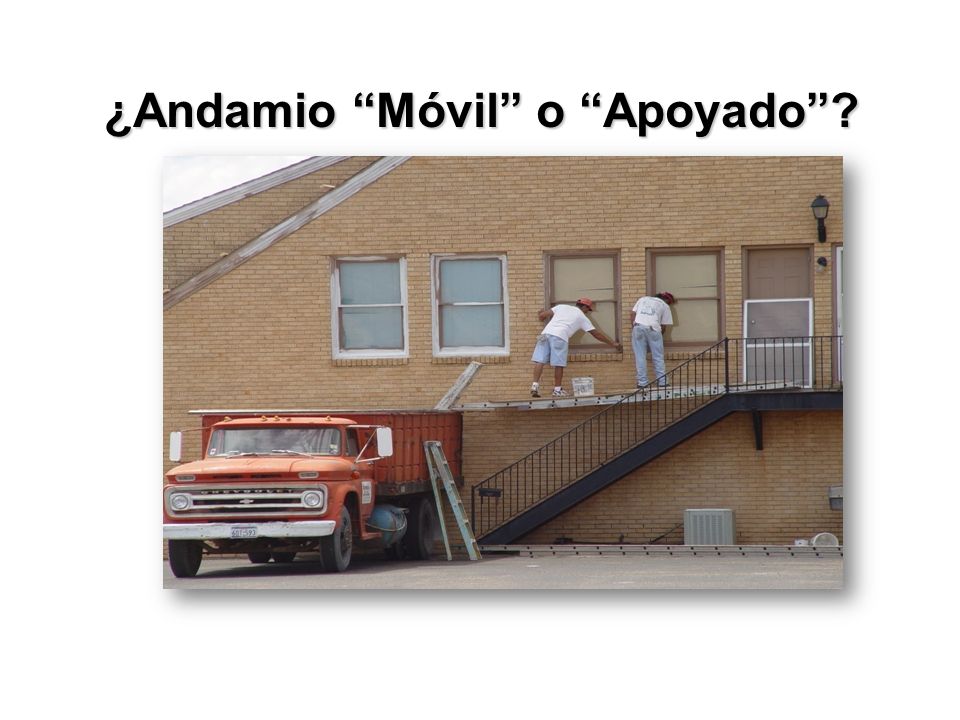

16 ¿Andamio “Móvil” o “Apoyado”?
16

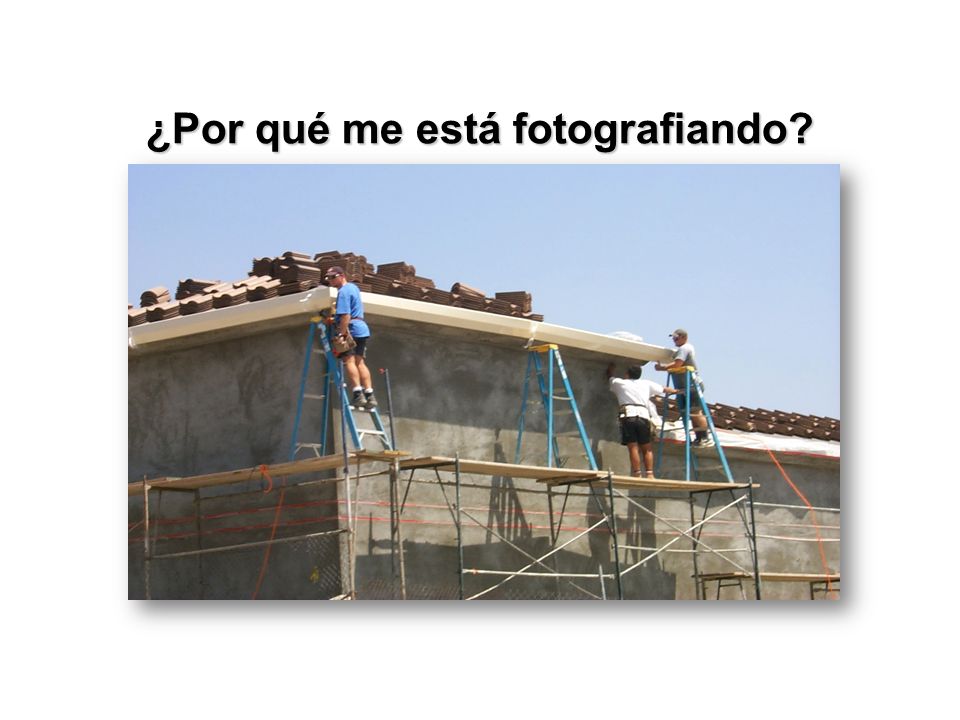

17 ¿Por qué me está fotografiando?
EN SI LOS ANDAMIOS ESTAN REGULADOS POR EJEMPLO TABLAS NOMAS DE 30 CM Y MINIMO 15 CM OJALA EL ANDAMIO QUE SEA DE PROPIEDAD DE LA EMPRESA Y NO TABLAS SINO PLATAFORMA TAMPOCO PUEDO SEPARARLO A MAS DE 45CM DE LA PARED. LA LEY DE NOSOTROS NO DICE NADA ESPECIAL 17

18 Ese Soporte No te Soporta
Posibilidad de pararse en tablón voladizo 18

19 ANDAMIOS RECOSTADOS Es ilegal hacerlos y usarlos en cualquier sitio de trabajo 19

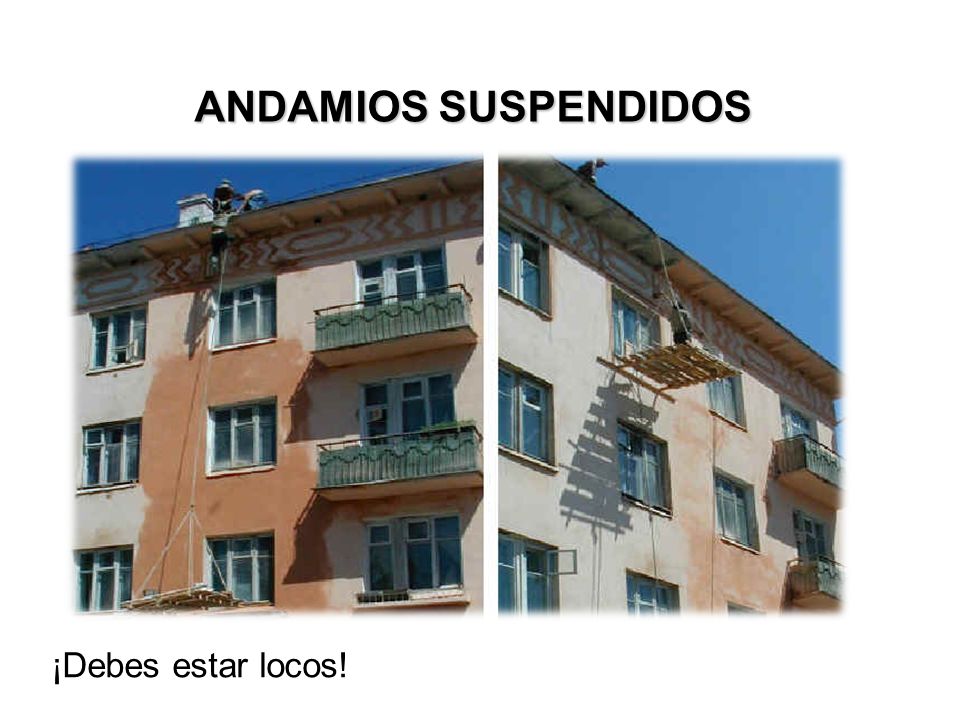

20 ANDAMIOS SUSPENDIDOS ¡Debes estar locos! 20

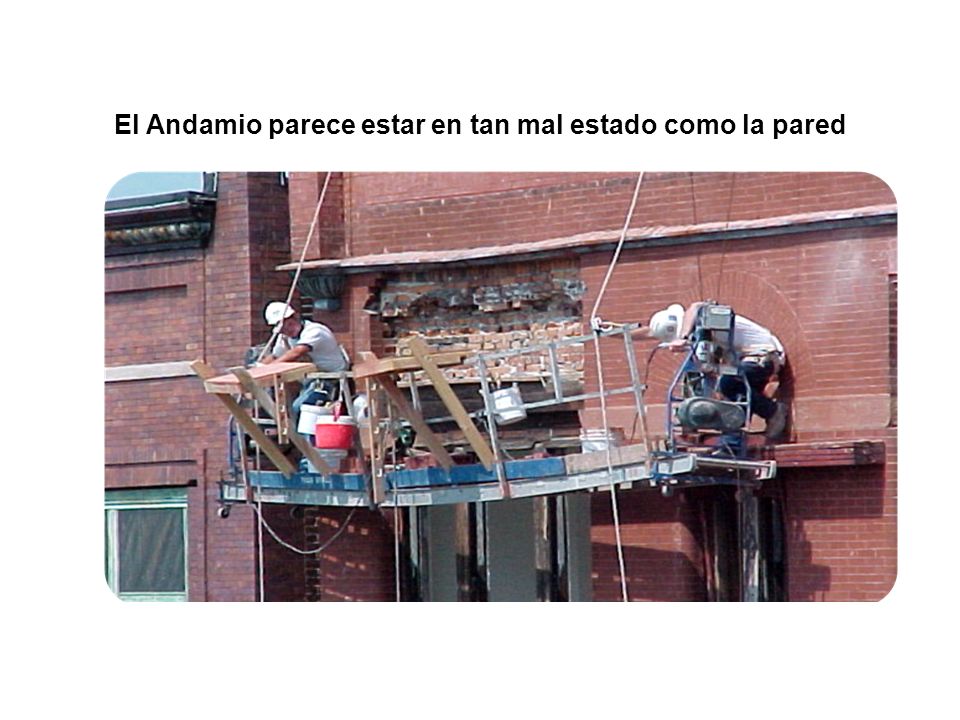

21 El Andamio parece estar en tan mal estado como la pared
21

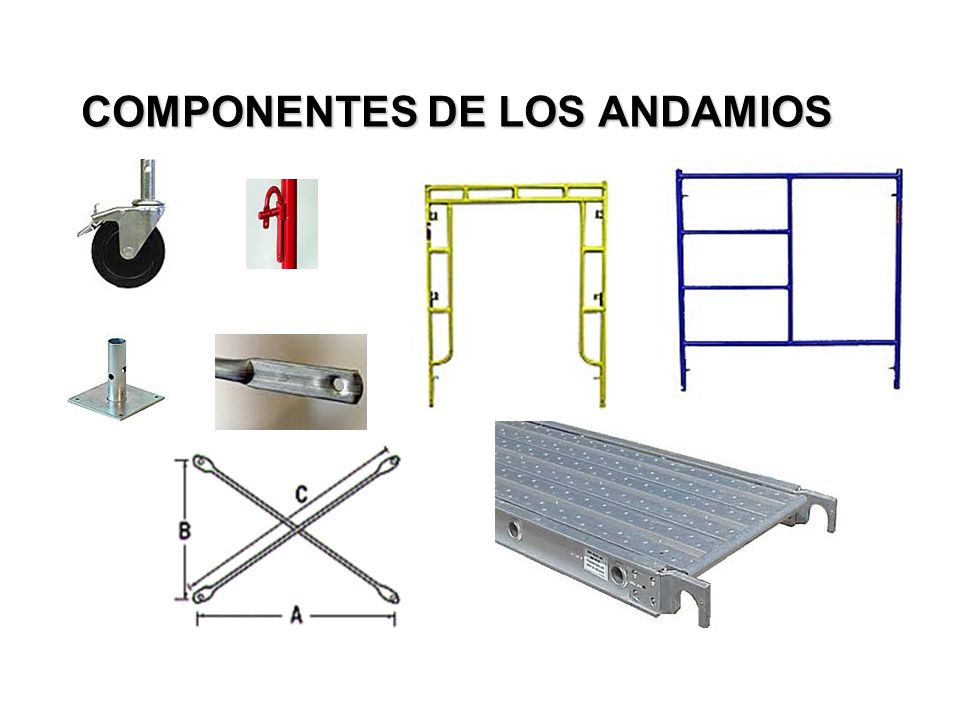

22 COMPONENTES DE LOS ANDAMIOS

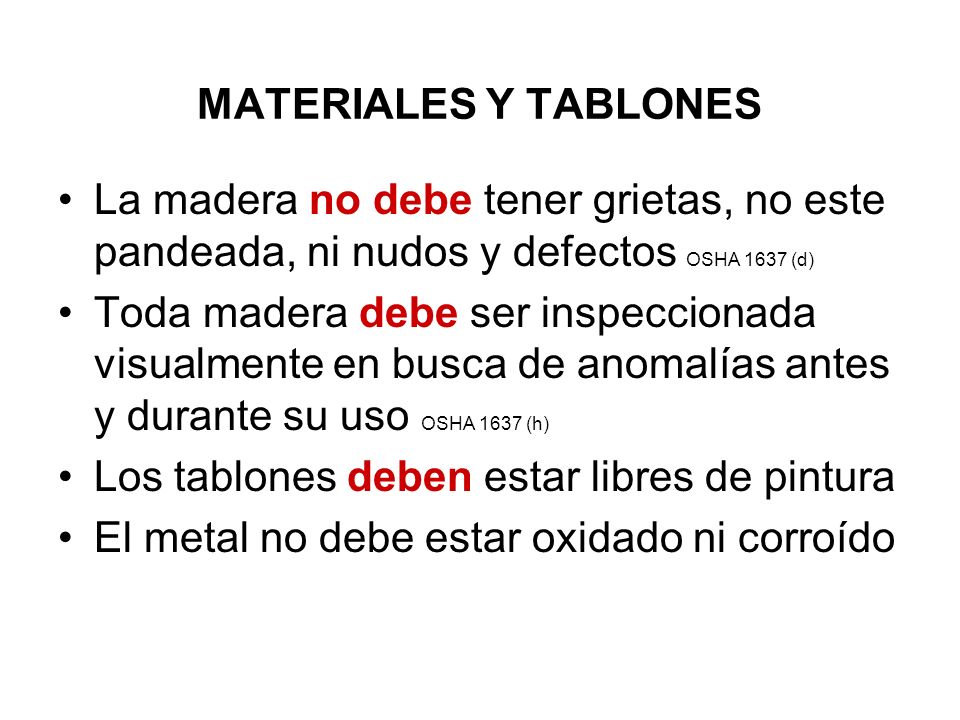

23 MATERIALES Y TABLONES La madera no debe tener grietas, no este pandeada, ni nudos y defectos OSHA 1637 (d) Toda madera debe ser inspeccionada visualmente en busca de anomalías antes y durante su uso OSHA 1637 (h) Los tablones deben estar libres de pintura El metal no debe estar oxidado ni corroído

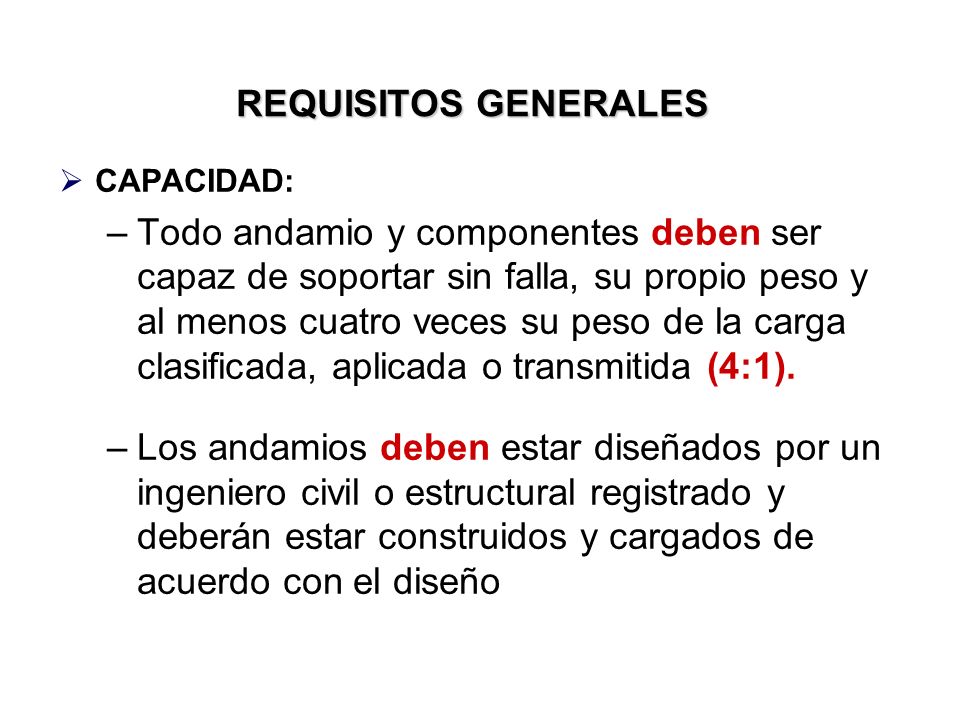

24 REQUISITOS GENERALES CAPACIDAD: Todo andamio y componentes deben ser capaz de soportar sin falla, su propio peso y al menos cuatro veces su peso de la carga clasificada, aplicada o transmitida (4:1). Los andamios deben estar diseñados por un ingeniero civil o estructural registrado y deberán estar construidos y cargados de acuerdo con el diseño

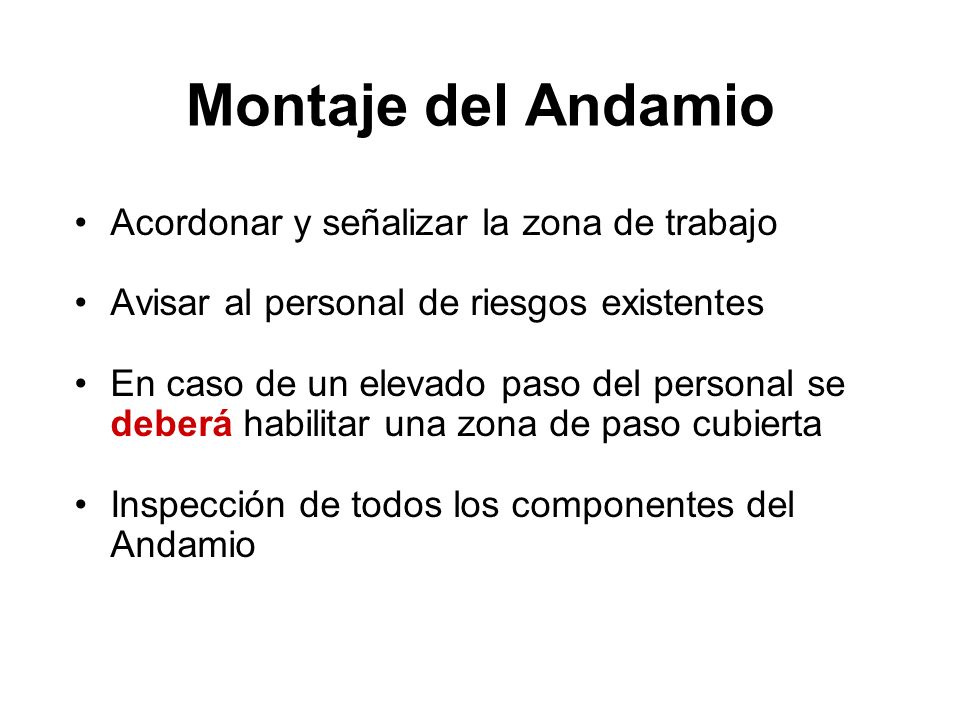

25 Montaje del Andamio Acordonar y señalizar la zona de trabajo
Avisar al personal de riesgos existentes En caso de un elevado paso del personal se deberá habilitar una zona de paso cubierta Inspección de todos los componentes del Andamio

26 CAPACITACIÓN ALTURAS NIVEL II -

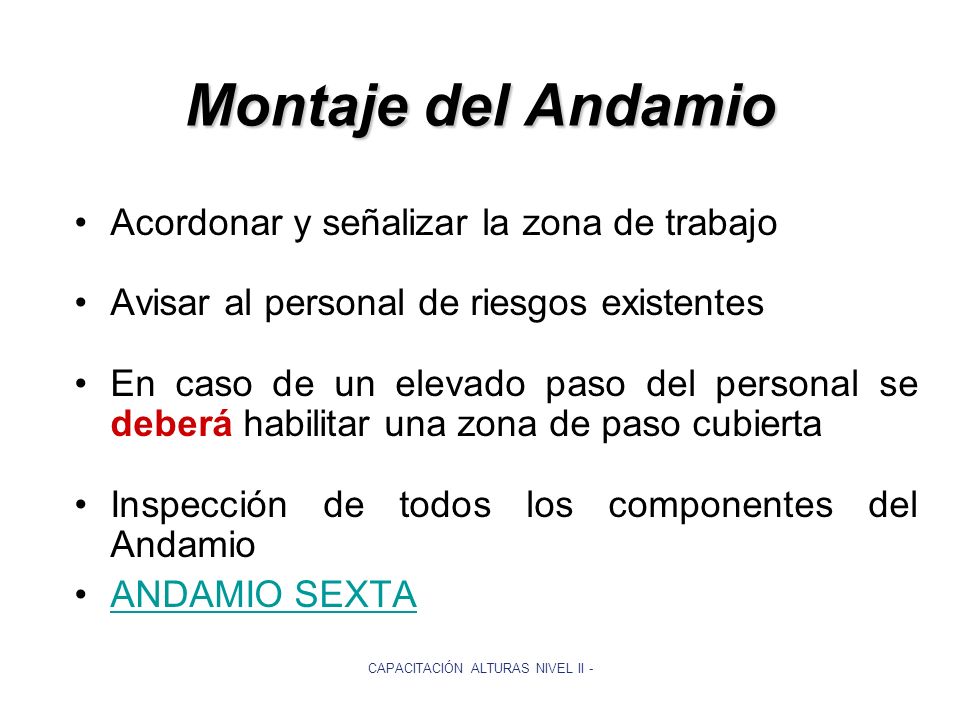

Montaje del Andamio Acordonar y señalizar la zona de trabajo Avisar al personal de riesgos existentes En caso de un elevado paso del personal se deberá habilitar una zona de paso cubierta Inspección de todos los componentes del Andamio ANDAMIO SEXTA CAPACITACIÓN ALTURAS NIVEL II -

27 Etapa # 1. La Base y sus Secciones
Es imposible tener una estructura estable si no se ha construido desde el principio con una base sólida y estable OSHA tiene Normas, las cuales especifican exactamente como debe empezarse a armar un andamio para que se mantenga estable.

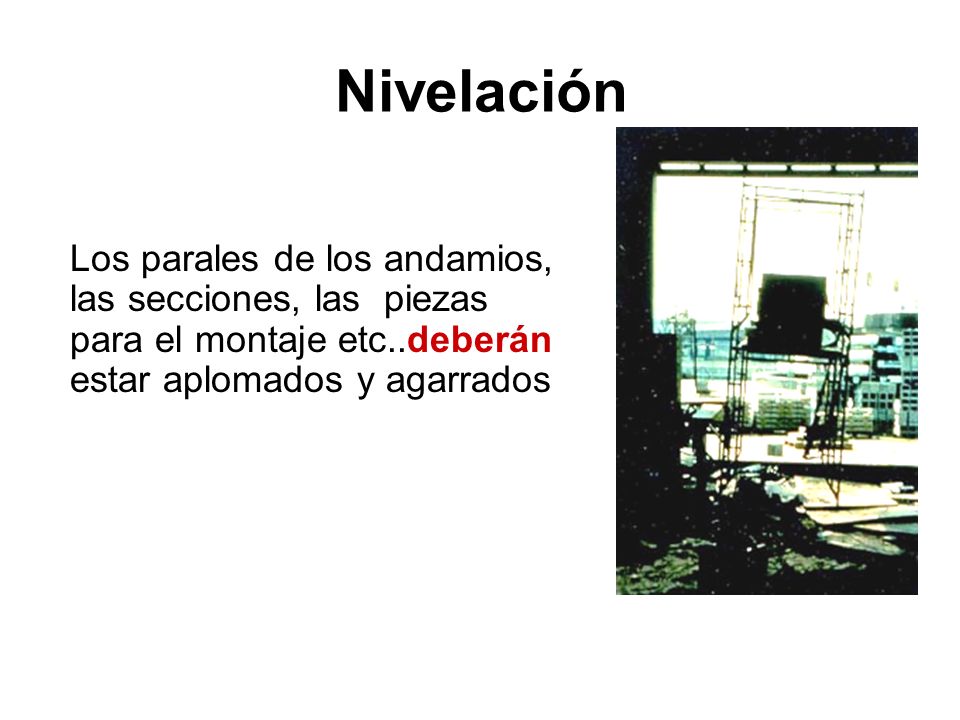

28 Nivelación Los parales de los andamios, las secciones, las piezas para el montaje etc..deberán estar aplomados y agarrados Para prevenir balanceo y desplazamiento. En general tenerlos nivelados es la mejor forma de obtener los ángulos deseados.

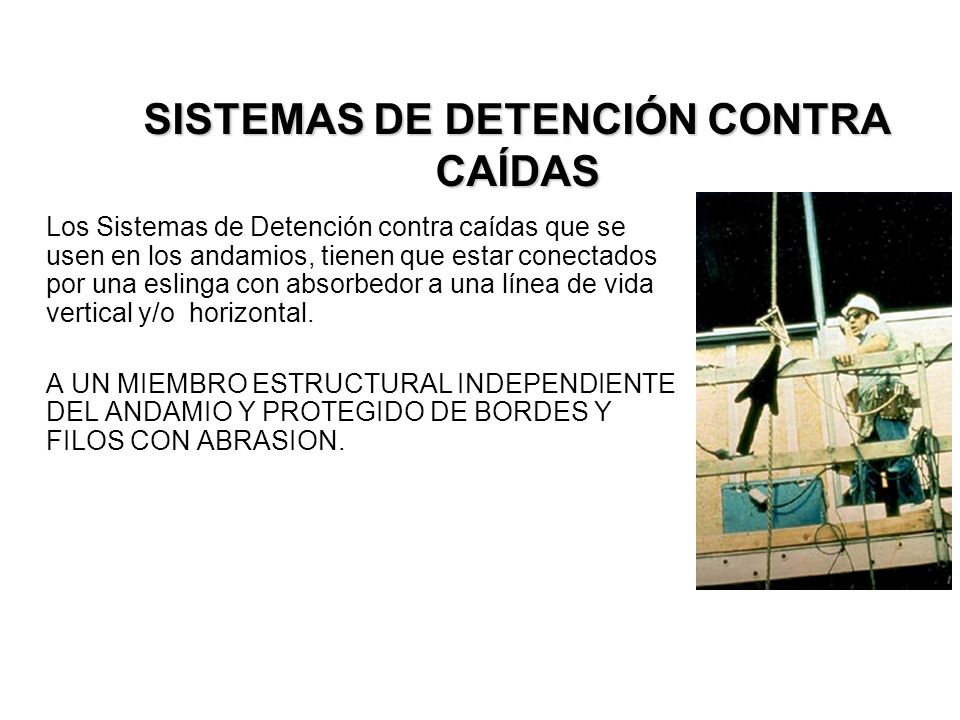

29 SISTEMAS DE DETENCIÓN CONTRA CAÍDAS
Los Sistemas de Detención contra caídas que se usen en los andamios, tienen que estar conectados por una eslinga con absorbedor a una línea de vida vertical y/o horizontal. A UN MIEMBRO ESTRUCTURAL INDEPENDIENTE DEL ANDAMIO Y PROTEGIDO DE BORDES Y FILOS CON ABRASION. Cuando se usen líneas de vidas, estas deben estar sujetas a un punto fijo del sistema de anclaje; el cuál debe ser independiente del andamio, y estar protegido de bordes con filos y de la abrasión. Puntos seguros del anclaje incluyen miembros estructurales de edificios, pero no de torres de suministro de agua, conductos de ventilación, conductos eléctricos, etc. 29

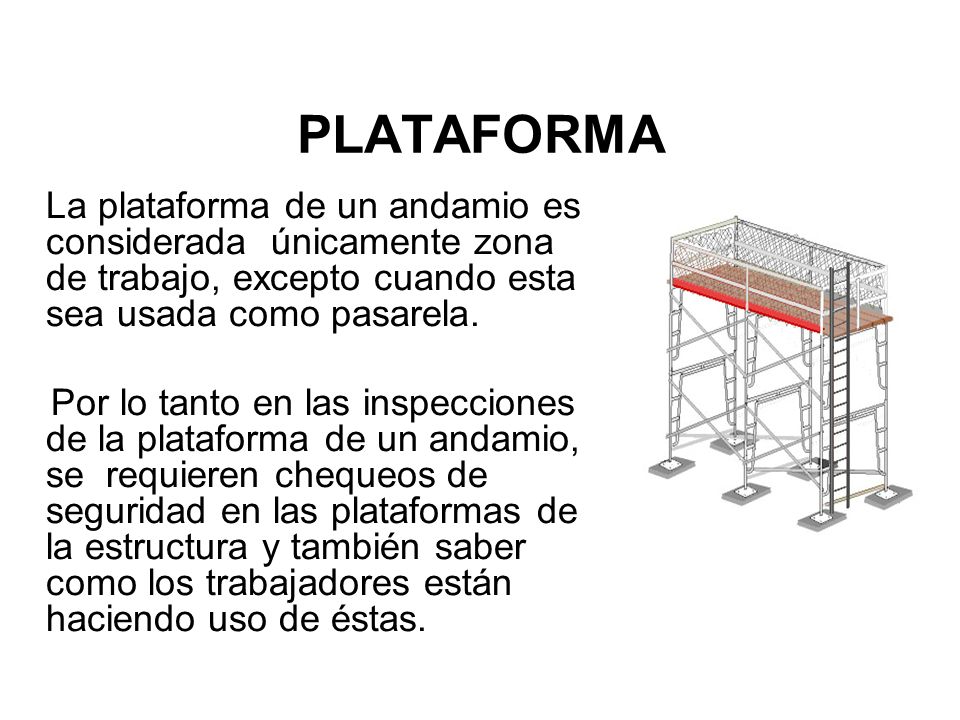

30 PLATAFORMA La plataforma de un andamio es considerada únicamente zona de trabajo, excepto cuando esta sea usada como pasarela. Por lo tanto en las inspecciones de la plataforma de un andamio, se requieren chequeos de seguridad en las plataformas de la estructura y también saber como los trabajadores están haciendo uso de éstas. 30

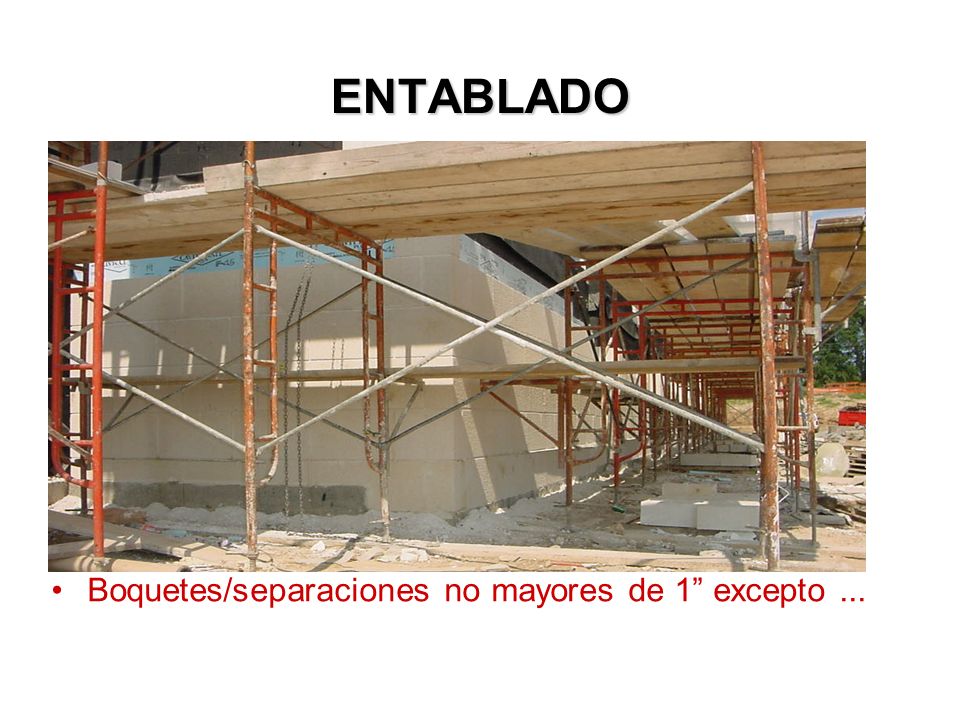

31 ENTABLADO Boquetes/separaciones no mayores de 1” excepto ... 31

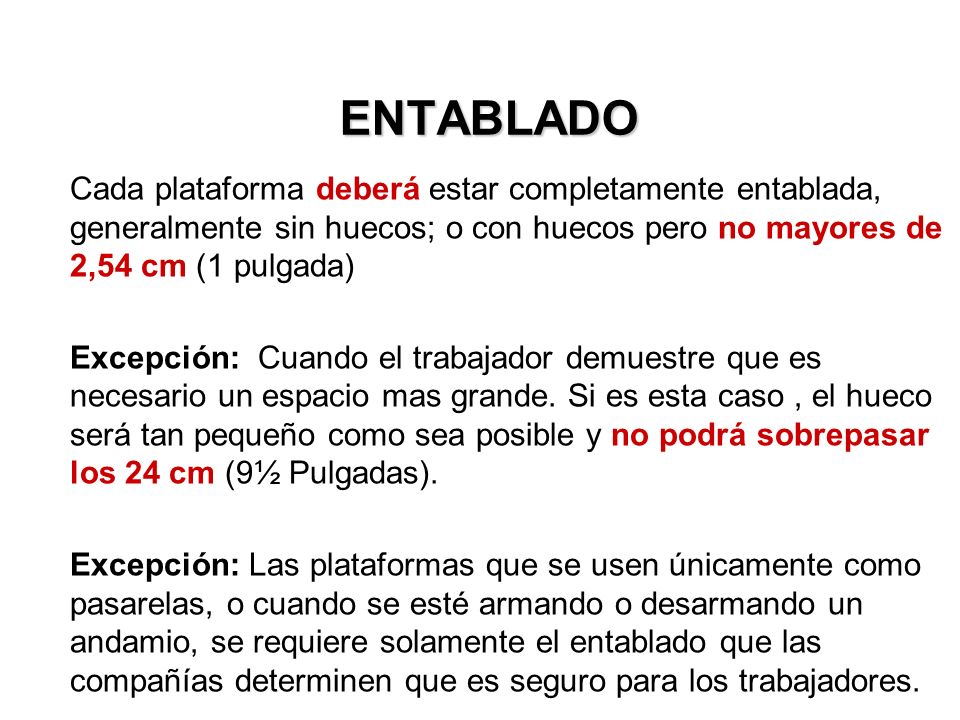

32 ENTABLADO Cada plataforma deberá estar completamente entablada, generalmente sin huecos; o con huecos pero no mayores de 2,54 cm (1 pulgada) Excepción: Cuando el trabajador demuestre que es necesario un espacio mas grande. Si es esta caso , el hueco será tan pequeño como sea posible y no podrá sobrepasar los 24 cm (9½ Pulgadas). Excepción: Las plataformas que se usen únicamente como pasarelas, o cuando se esté armando o desarmando un andamio, se requiere solamente el entablado que las compañías determinen que es seguro para los trabajadores. 32

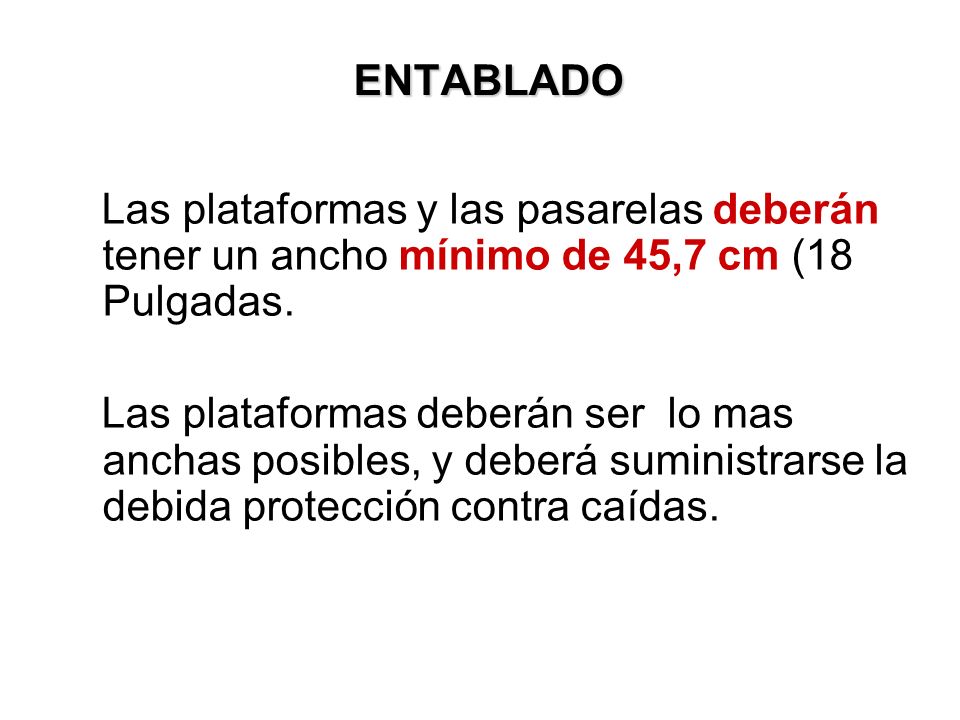

33 ENTABLADO Las plataformas y las pasarelas deberán tener un ancho mínimo de 45,7 cm (18 Pulgadas. Las plataformas deberán ser lo mas anchas posibles, y deberá suministrarse la debida protección contra caídas. 33

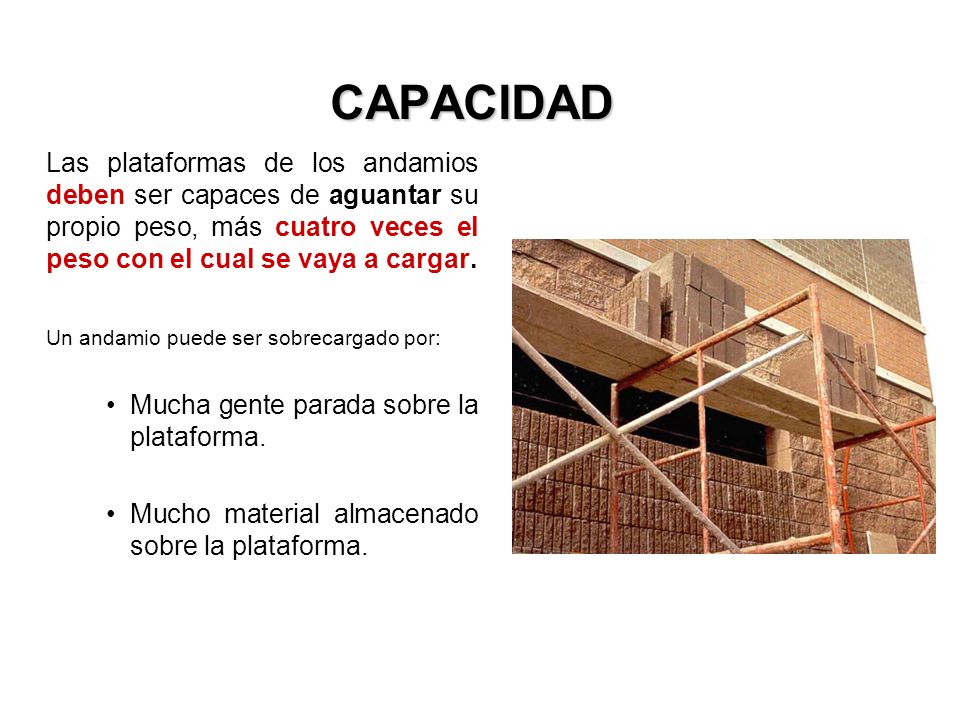

34 CAPACIDAD Las plataformas de los andamios deben ser capaces de aguantar su propio peso, más cuatro veces el peso con el cual se vaya a cargar. Un andamio puede ser sobrecargado por: Mucha gente parada sobre la plataforma. Mucho material almacenado sobre la plataforma. No cargue el andamio ni ninguno de sus componentes mas allá de su capacidad máxima (su propio peso y 4:1 la carga máxima). Un andamio puede ser sobrecargado por: Mucha gente parada sobre la plataforma. Mucho material almacenado sobre la plataforma. 34

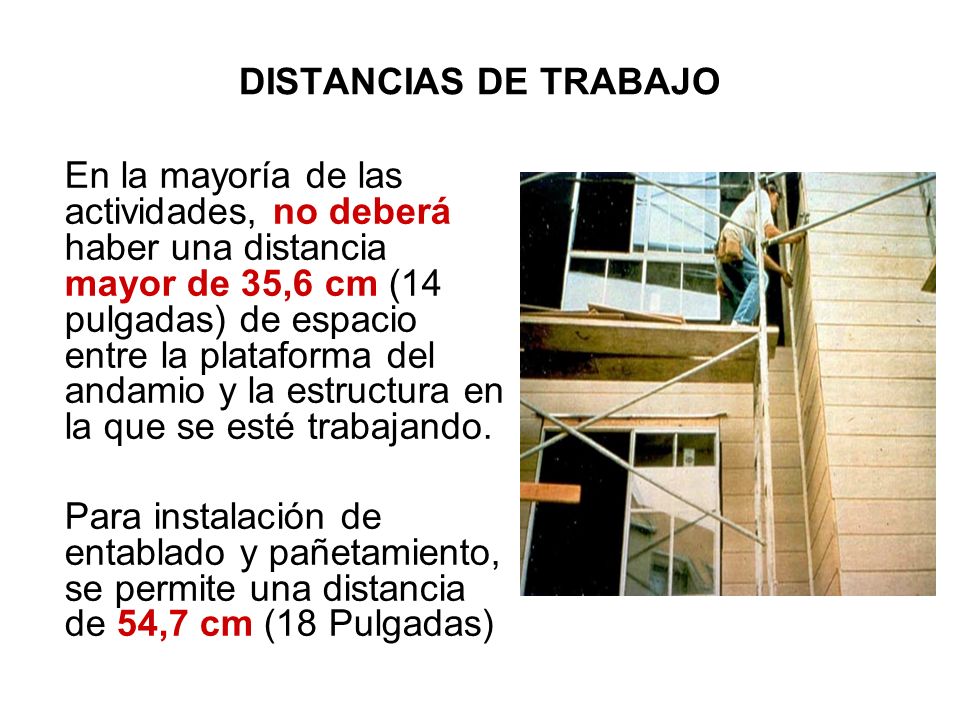

35 DISTANCIAS DE TRABAJO En la mayoría de las actividades, no deberá haber una distancia mayor de 35,6 cm (14 pulgadas) de espacio entre la plataforma del andamio y la estructura en la que se esté trabajando. Para instalación de entablado y pañetamiento, se permite una distancia de 54,7 cm (18 Pulgadas) 35

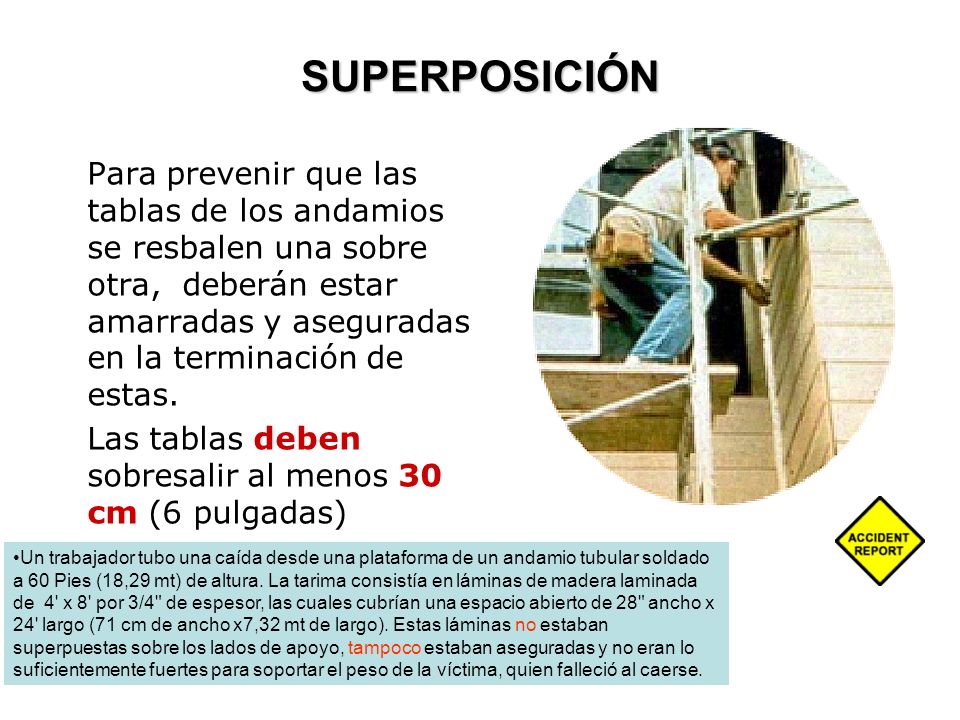

36 SUPERPOSICIÓN Para prevenir que las tablas de los andamios se resbalen una sobre otra, deberán estar amarradas y aseguradas en la terminación de estas. Las tablas deben sobresalir al menos 30 cm (6 pulgadas) Un trabajador tubo una caída desde una plataforma de un andamio tubular soldado a 60 Pies (18,29 mt) de altura. La tarima consistía en láminas de madera laminada de 4' x 8' por 3/4" de espesor, las cuales cubrían una espacio abierto de 28" ancho x 24' largo (71 cm de ancho x7,32 mt de largo). Estas láminas no estaban superpuestas sobre los lados de apoyo, tampoco estaban aseguradas y no eran lo suficientemente fuertes para soportar el peso de la víctima, quien falleció al caerse. 36

37 IMPORTANCIA DE MANTENER ERGUIDO EL ANDAMIO
Como regla general, un andamio se vuelve intrínsecamente inestable una vez que su altura sea cuatro veces más que la dimensión de la base, teniendo encuenta el lado mas angosto; aunque esté aplomado y nivelado. La temperatura extrema o cualquier daño que ocurra a sus componentes estructurales también afecta la estabilidad del andamio. Una vez el andamio se ha armado, y aunque se haya hecho de conformidad con las normas relacionadas a bases de apoyo, estructura, capacidad etc.., no proporcionara una plataforma segura de trabajo si no permanece recto y erguido. 37

38 AMARRES Cuando un andamio alcanza una altura la cual es más de cuatro veces la dimensión mínima de la base (4:1), este deberá ser amarrado con cables de protección contra vientos o agarraderas para prevenir que se voltee. O debe ampliarse su base Los cables de protección contra vientos, cables , y abrazaderas deberán instalarse de acuerdo con las recomendaciones del fabricante o al miembro estructural horizontal mas cercano en un radio de altura de 4:1 y se deberá repetir cada 6 mt (20 Pies verticales) para andamios angostos de 91 cm (3 Pies de ancho) o menos y cada 7,9 mt (26 Pies verticales) para andamios de mas de 91 cm (3 Pies de ancho). 38

39 Se realizan amarres con una relación 4:1
39

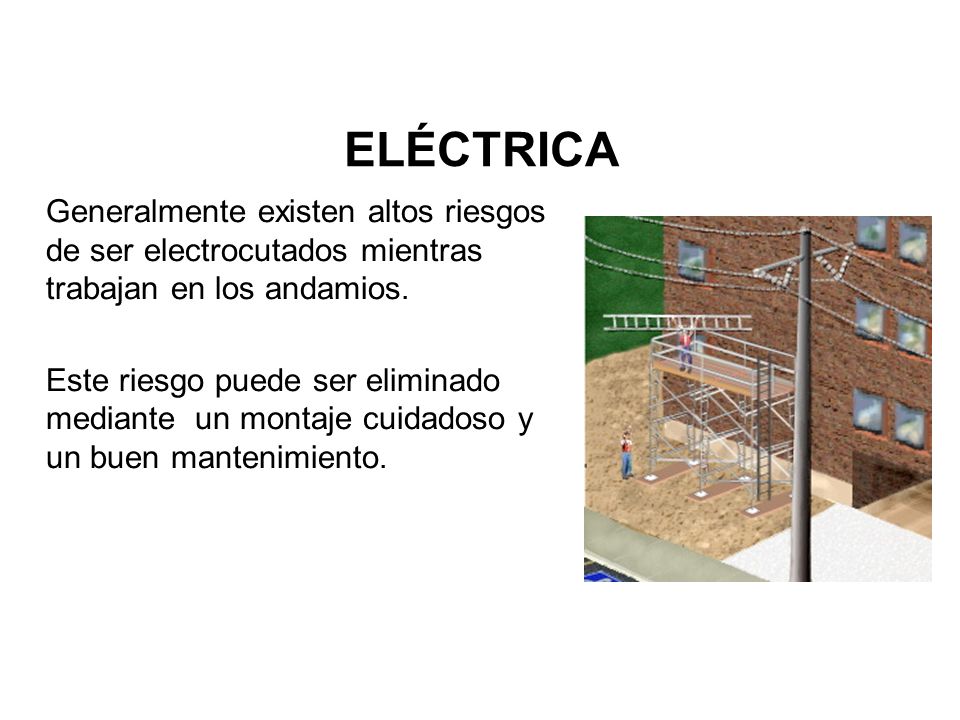

40 ELÉCTRICA Generalmente existen altos riesgos de ser electrocutados mientras trabajan en los andamios. Este riesgo puede ser eliminado mediante un montaje cuidadoso y un buen mantenimiento. Debido a que los andamios pueden ser construidos o armados cerca a las líneas de energía eléctrica, y por lo general son hechos de metal, los trabajadores pueden tener altos riesgos de ser electrocutados mientras trabajan en los andamios Este riesgo puede ser eliminado mediante un montaje cuidadoso y un buen mantenimiento. 40

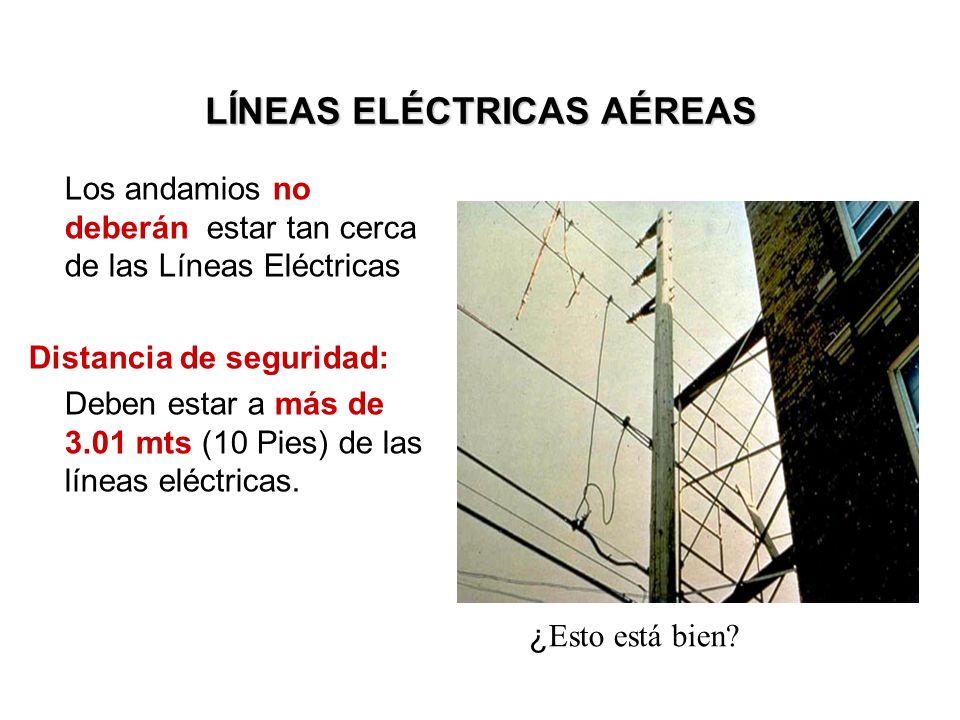

41 LÍNEAS ELÉCTRICAS AÉREAS
Los andamios no deberán estar tan cerca de las Líneas Eléctricas Distancia de seguridad: Deben estar a más de 3.01 mts (10 Pies) de las líneas eléctricas. ¿Esto está bien? Los andamios no deberán estar tan cerca de las Líneas Eléctricas Aéreas que estos o cualquier material conductor de electricidad (Ej.: materiales de construcción, extensiones de los rodillos para pintar, componentes de los andamios) puedan ir en dirección de estas; por lo tanto no deberán acercarse a más de 3.01 mts (10 Pies) a las líneas eléctricas. 41

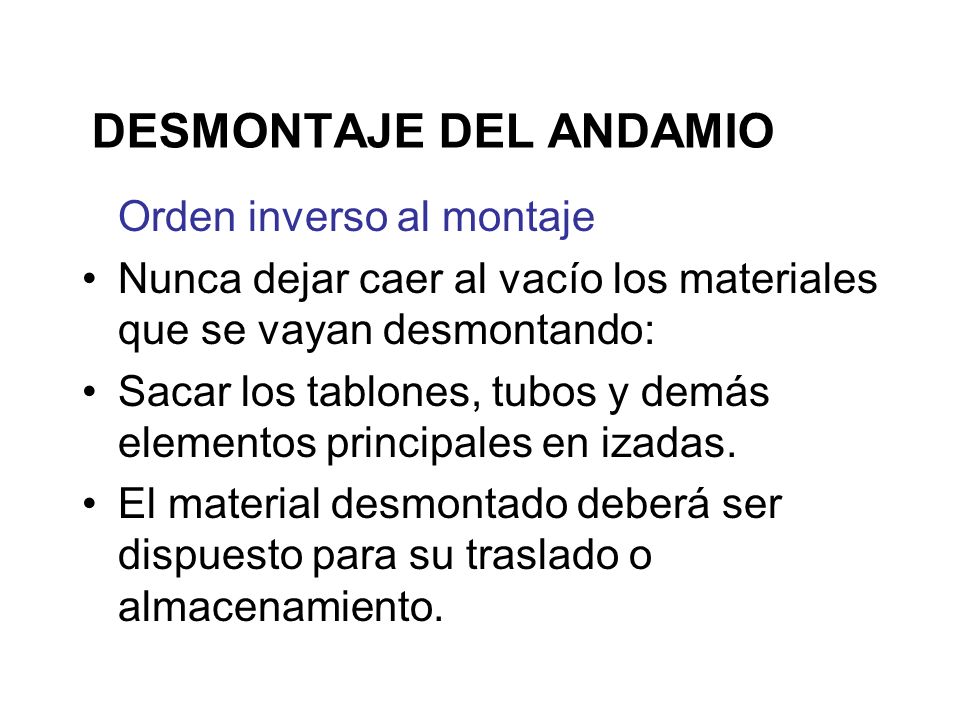

42 DESMONTAJE DEL ANDAMIO
Orden inverso al montaje Nunca dejar caer al vacío los materiales que se vayan desmontando: Sacar los tablones, tubos y demás elementos principales en izadas. El material desmontado deberá ser dispuesto para su traslado o almacenamiento.

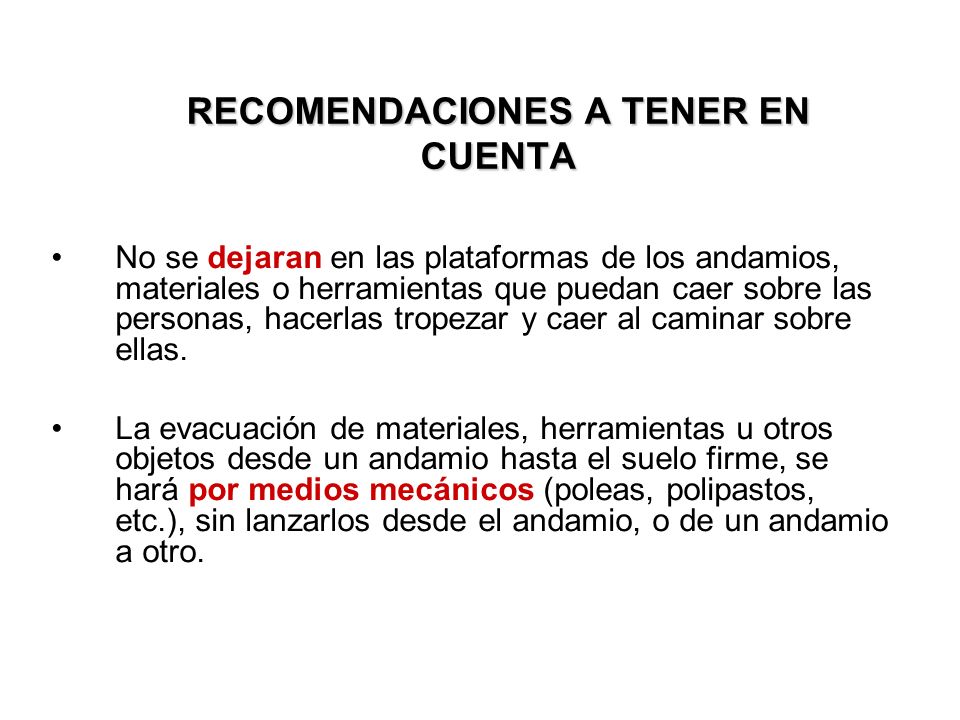

43 RECOMENDACIONES A TENER EN CUENTA
No se dejaran en las plataformas de los andamios, materiales o herramientas que puedan caer sobre las personas, hacerlas tropezar y caer al caminar sobre ellas. La evacuación de materiales, herramientas u otros objetos desde un andamio hasta el suelo firme, se hará por medios mecánicos (poleas, polipastos, etc.), sin lanzarlos desde el andamio, o de un andamio a otro.

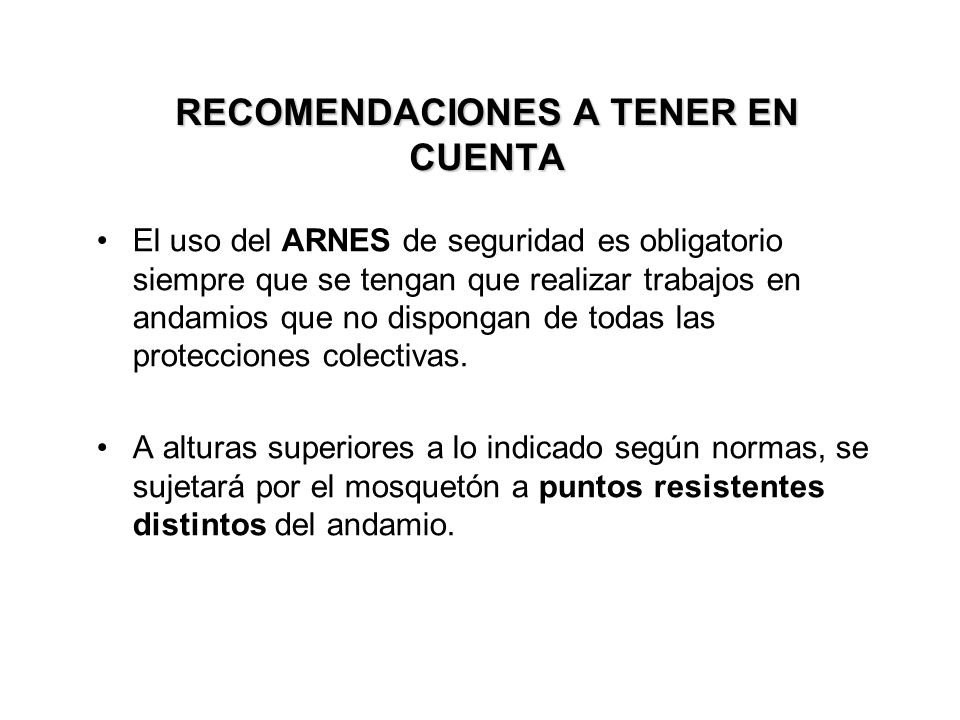

44 RECOMENDACIONES A TENER EN CUENTA
El uso del ARNES de seguridad es obligatorio siempre que se tengan que realizar trabajos en andamios que no dispongan de todas las protecciones colectivas. A alturas superiores a lo indicado según normas, se sujetará por el mosquetón a puntos resistentes distintos del andamio.

45 RECOMENDACIONES A TENER EN CUENTA

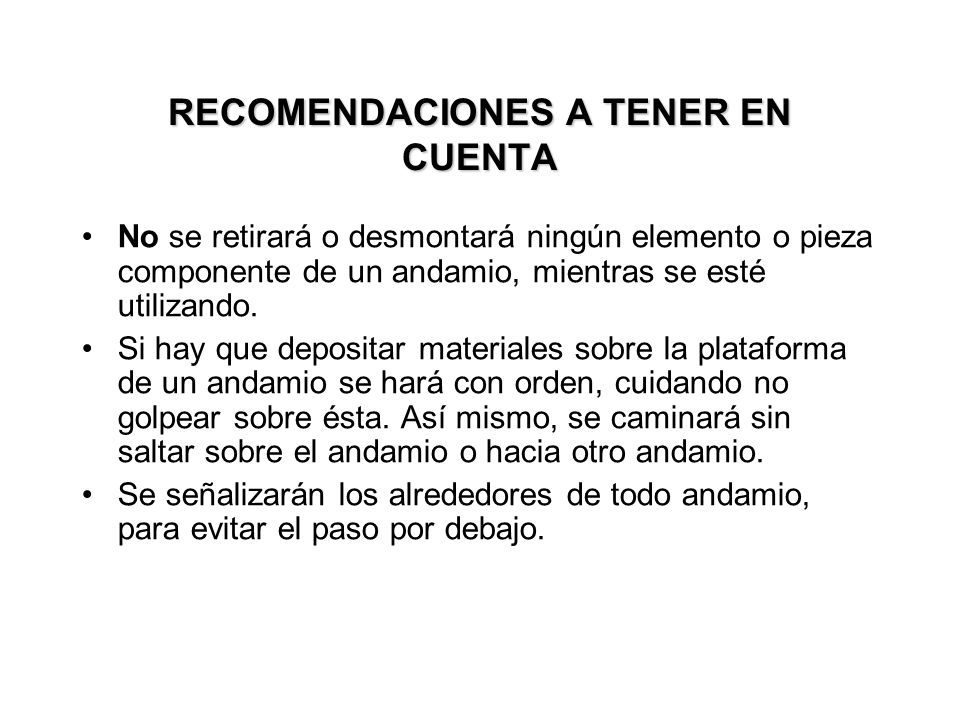

No se retirará o desmontará ningún elemento o pieza componente de un andamio, mientras se esté utilizando. Si hay que depositar materiales sobre la plataforma de un andamio se hará con orden, cuidando no golpear sobre ésta. Así mismo, se caminará sin saltar sobre el andamio o hacia otro andamio. Se señalizarán los alrededores de todo andamio, para evitar el paso por debajo.

46 ENTRENAMIENTO DEL PERSONAL Y LAS PERSONAS COMPETENTES
Para una buena seguridad en los andamios es necesario tener personas competentes para que elaboren el diseño, el armar y desarmar los andamios, hacerles un buen mantenimiento y entrenar a los trabajadores para que sepan como usarlos.  Sin embargo una buena evaluación de las capacidades del trabajador deberá ser parte de todas las etapas de inspección de los andamios. 46

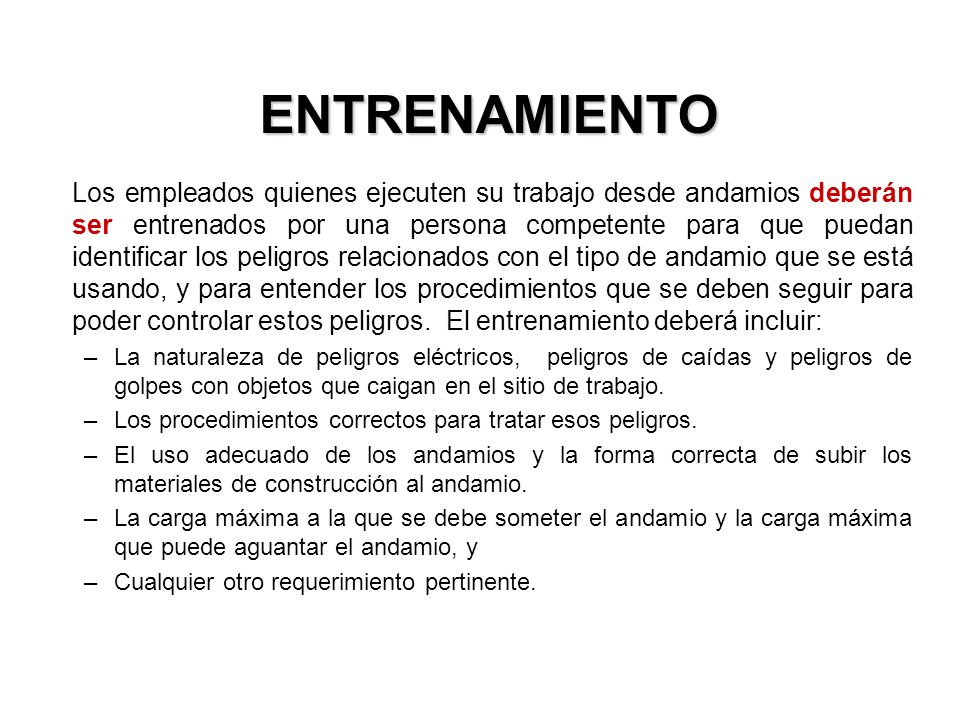

47 ENTRENAMIENTO Los empleados quienes ejecuten su trabajo desde andamios deberán ser entrenados por una persona competente para que puedan identificar los peligros relacionados con el tipo de andamio que se está usando, y para entender los procedimientos que se deben seguir para poder controlar estos peligros. El entrenamiento deberá incluir: La naturaleza de peligros eléctricos, peligros de caídas y peligros de golpes con objetos que caigan en el sitio de trabajo. Los procedimientos correctos para tratar esos peligros. El uso adecuado de los andamios y la forma correcta de subir los materiales de construcción al andamio. La carga máxima a la que se debe someter el andamio y la carga máxima que puede aguantar el andamio, y Cualquier otro requerimiento pertinente. 47
