ONCOLOGIA MUSCULOESQUELETICA

Presentación del tema: "ONCOLOGIA MUSCULOESQUELETICA"— Transcripción de la presentación:

1 ONCOLOGIA MUSCULOESQUELETICA
Dr Rafael Barousse Especialista en Diagnostico por Imagenes

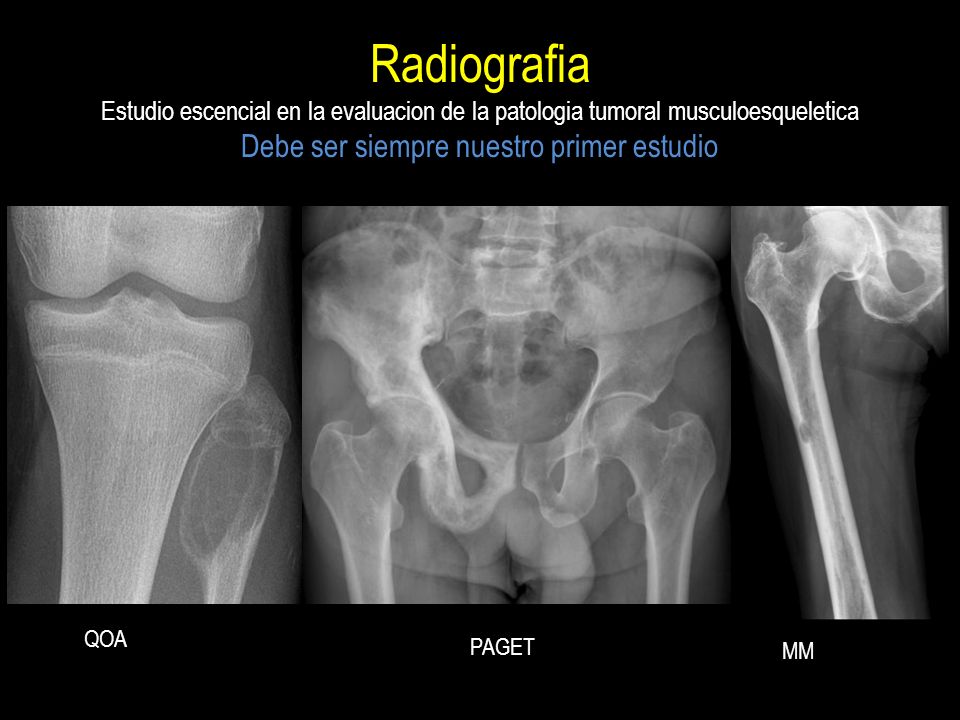

2 Radiografia Estudio escencial en la evaluacion de la patologia tumoral musculoesqueletica Debe ser siempre nuestro primer estudio QOA PAGET MM

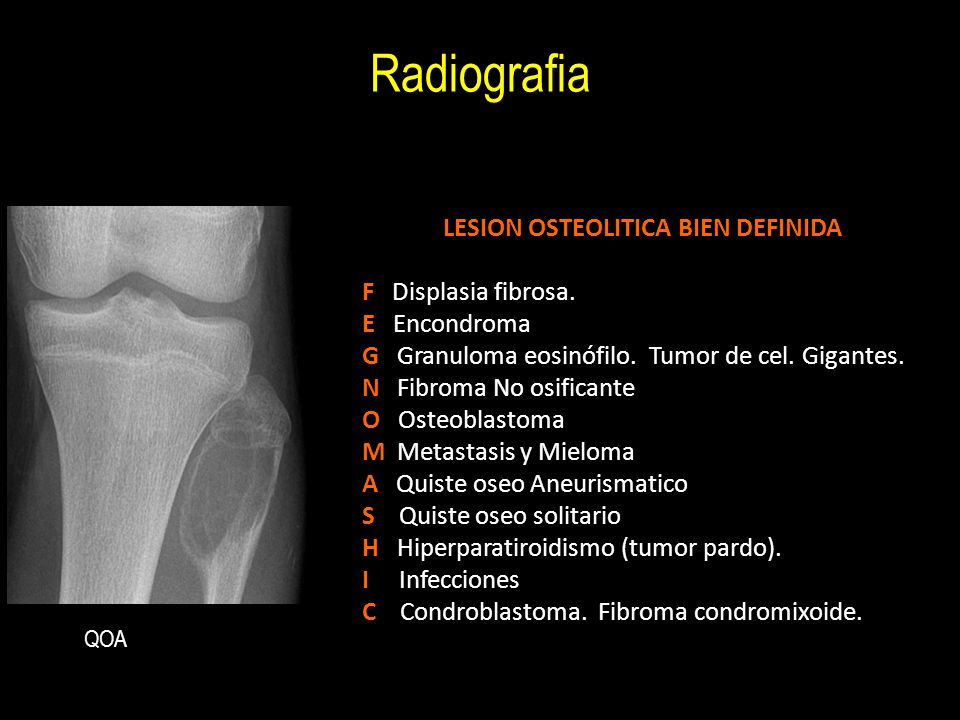

3 LESION OSTEOLITICA BIEN DEFINIDA
Radiografia LESION OSTEOLITICA BIEN DEFINIDA F Displasia fibrosa. E Encondroma G Granuloma eosinófilo. Tumor de cel. Gigantes. N Fibroma No osificante O Osteoblastoma M Metastasis y Mieloma A Quiste oseo Aneurismatico S Quiste oseo solitario H Hiperparatiroidismo (tumor pardo). I Infecciones C Condroblastoma. Fibroma condromixoide. QOA

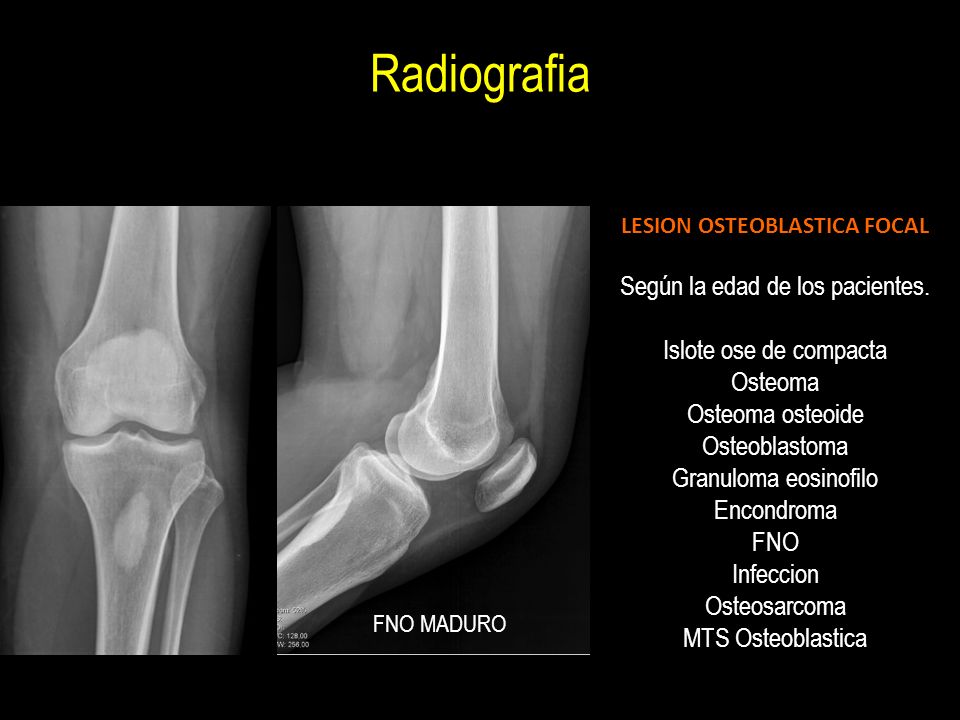

4 LESION OSTEOBLASTICA FOCAL
Radiografia LESION OSTEOBLASTICA FOCAL Según la edad de los pacientes. Islote ose de compacta Osteoma Osteoma osteoide Osteoblastoma Granuloma eosinofilo Encondroma FNO Infeccion Osteosarcoma MTS Osteoblastica FNO MADURO

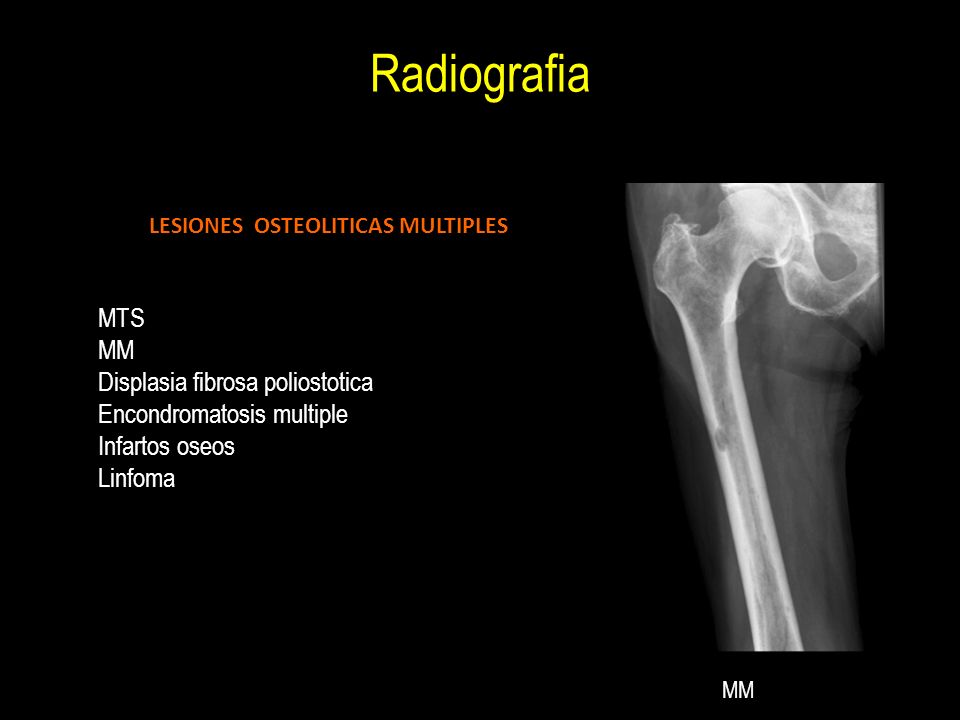

5 LESIONES OSTEOLITICAS MULTIPLES
Radiografia LESIONES OSTEOLITICAS MULTIPLES MTS MM Displasia fibrosa poliostotica Encondromatosis multiple Infartos oseos Linfoma MM

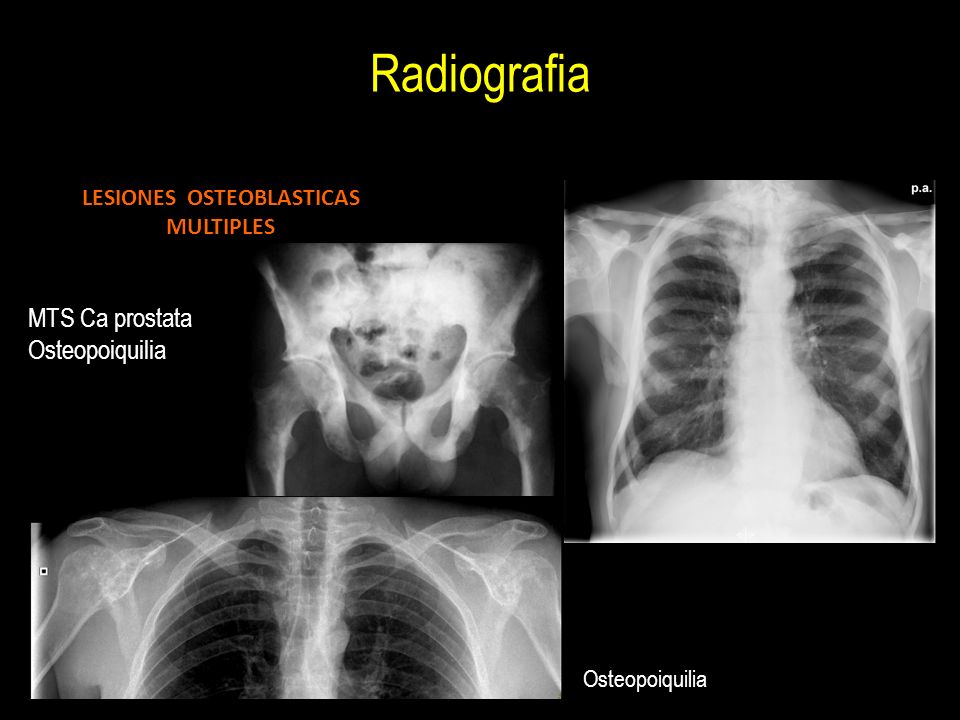

6 LESIONES OSTEOBLASTICAS
Radiografia LESIONES OSTEOBLASTICAS MULTIPLES MTS Ca prostata Osteopoiquilia Osteopoiquilia hueso con manchas Es una osteopatia cons¡densante diseminada Se clasifica dentro de las displasias oseas Osteopoiquilia

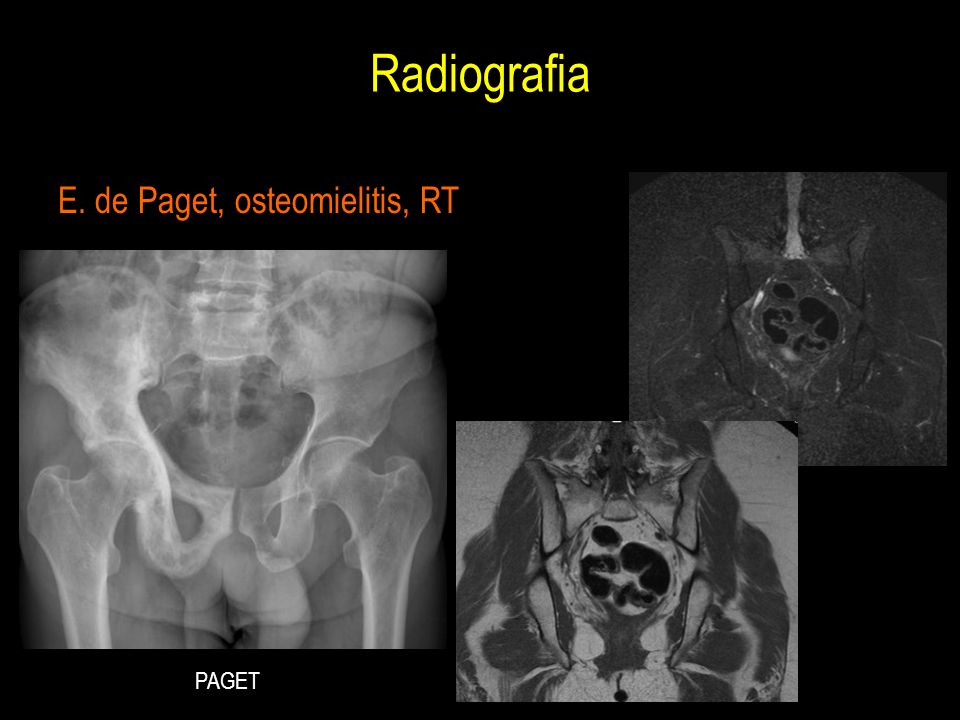

7 Radiografia E. de Paget, osteomielitis, RT PAGET

8 Degeneracion sarcomatosa de Enfermedad de Paget

9 Lesiones formadoras de hueso

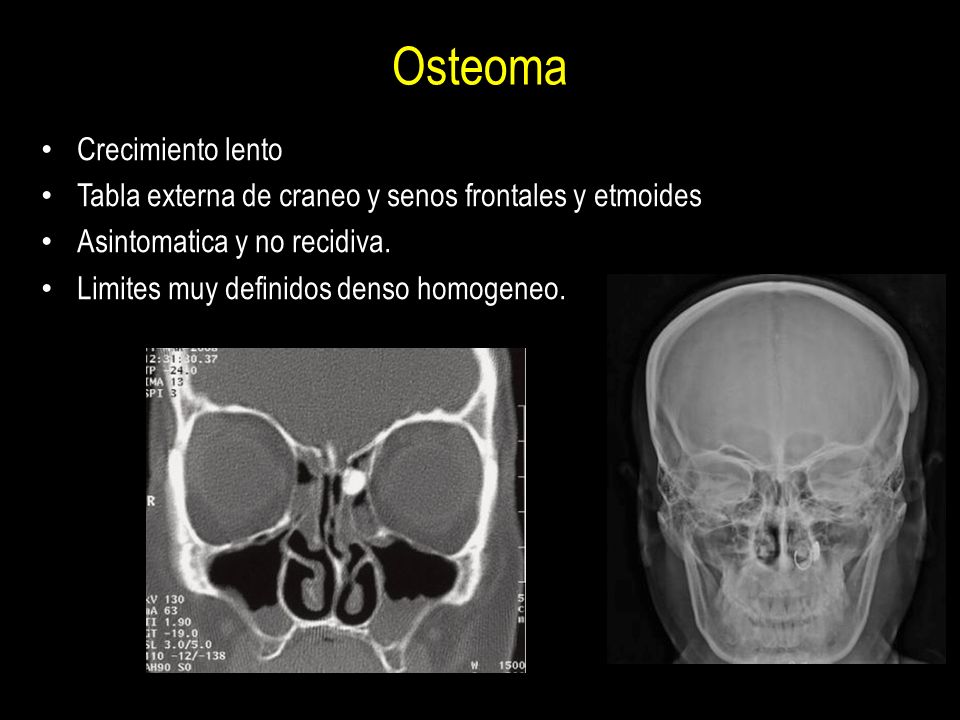

10 Osteoma Crecimiento lento
Tabla externa de craneo y senos frontales y etmoides Asintomatica y no recidiva. Limites muy definidos denso homogeneo.

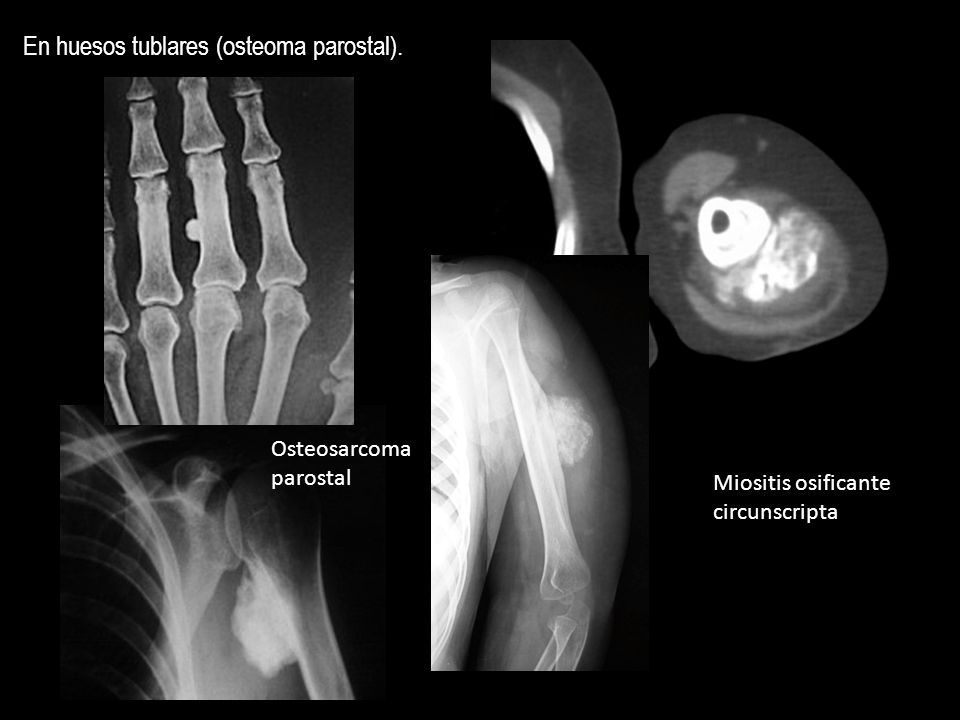

11 En huesos tublares (osteoma parostal).
Osteosarcoma parostal Miositis osificante circunscripta

12 Osteoma osteoide Sintoma mas importante: dolor. 75 %. Nocturno y responde a los AAS. < 35 años. Huesos largos. Femur y tibia. Lesion osteoblastica con un nidus de tejido osteoide (radiolucida o con centro denso). Nidus con potencial de crecimiento limitado. Formacion de hueso reactivo.

13 Osteoma osteoide Rx dificil de reconocer.
MN muestra captacion puntiforme tipica. MN trifasica. En primera y tercera fase. La RM muestra los cambios de edema. RM contraste puede realzar. Intracapsulares, quistica y sinvitis. DD con stress O. Edema partes blandas reactiva. DD con osteomielitis y tumor maligno. Tratamiento Reseccion completa en bloque del nidus. Se deberia realizar un control posttto con rx para confiurmar la s¡reseccion porque si no se reeca completo se produce recidiva. Otras ttos curetaje intralesional, escision con trepanos tras la exposicion quiurgica., extraccion percutanea guiada con rx o tc y ablacion percutanea con radiofrecuencia

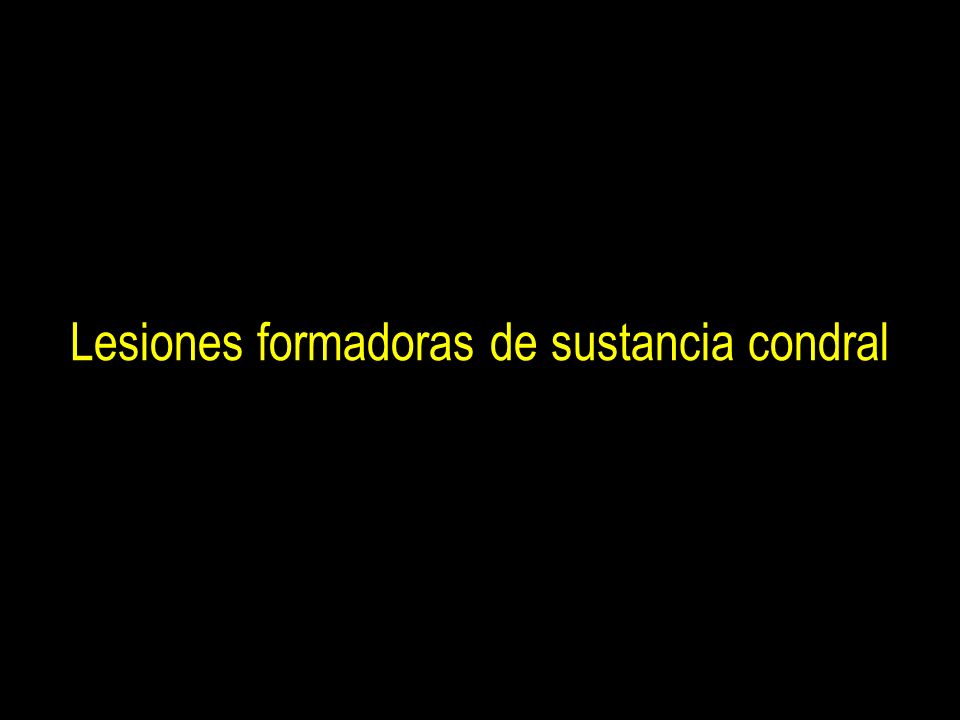

14 Lesiones formadoras de sustancia condral

15 Encondroma TB mas frecuente de los huesos tubulares largos y mano.
Localizacion central. Encondroma Localizacion extracortical. Periostica. Condroma periostico En huesos cortos son radiolucidas En huesos largos tiene calcificaciones Muestran una superficie festoneada endosteal Tratamiento. Curetaje con injerto oseo.

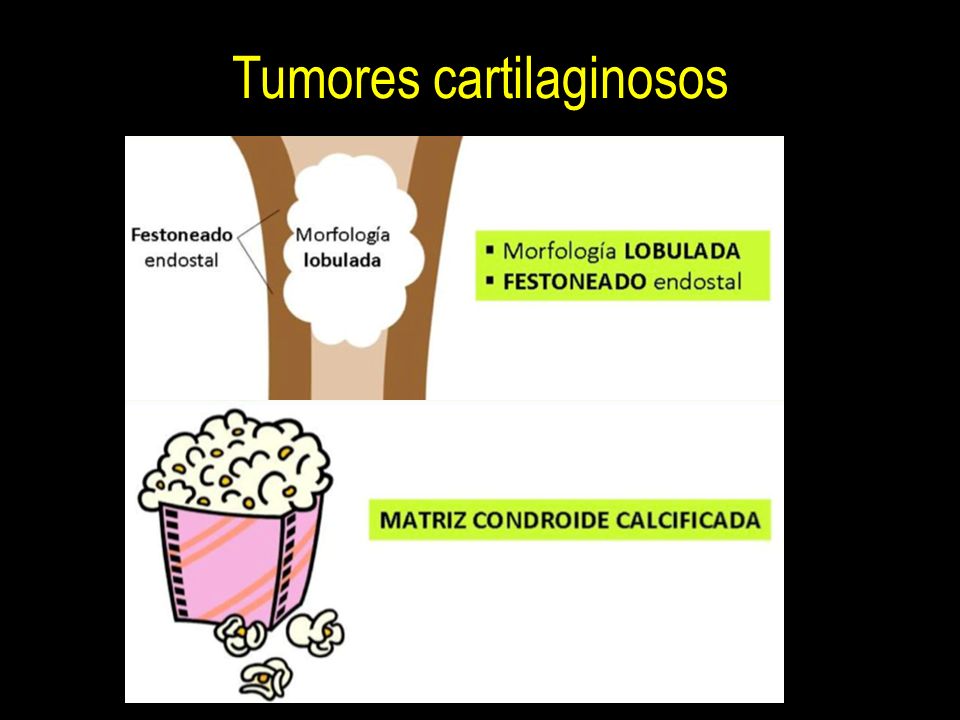

16 Tumores cartilaginosos

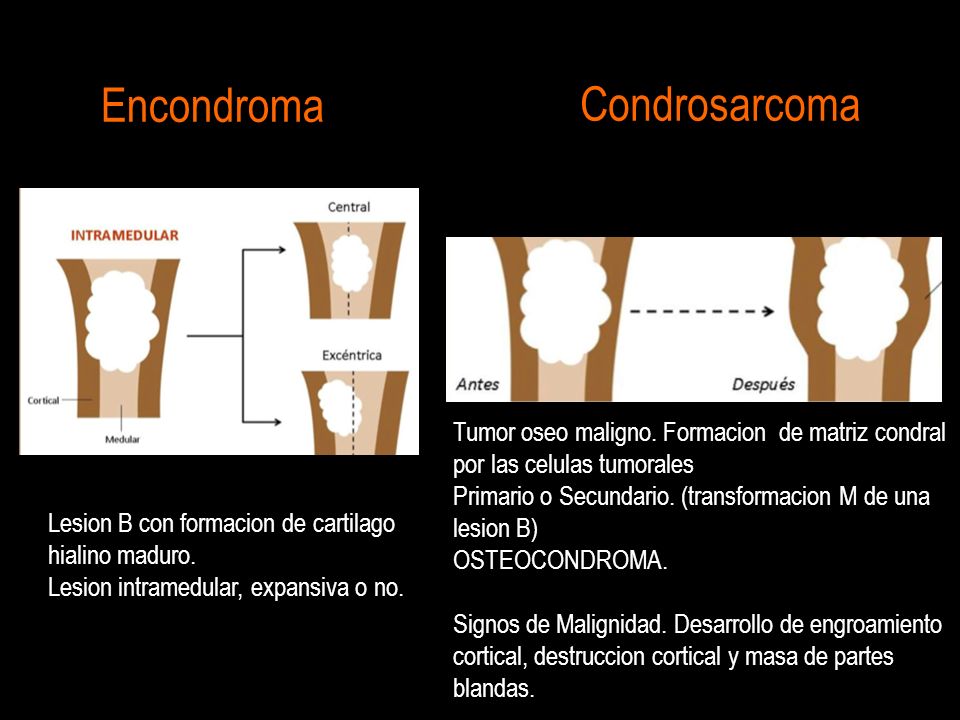

17 Encondroma Condrosarcoma
Tumor oseo maligno. Formacion de matriz condral por las celulas tumorales Primario o Secundario. (transformacion M de una lesion B) OSTEOCONDROMA. Signos de Malignidad. Desarrollo de engroamiento cortical, destruccion cortical y masa de partes blandas. Lesion B con formacion de cartilago hialino maduro. Lesion intramedular, expansiva o no.

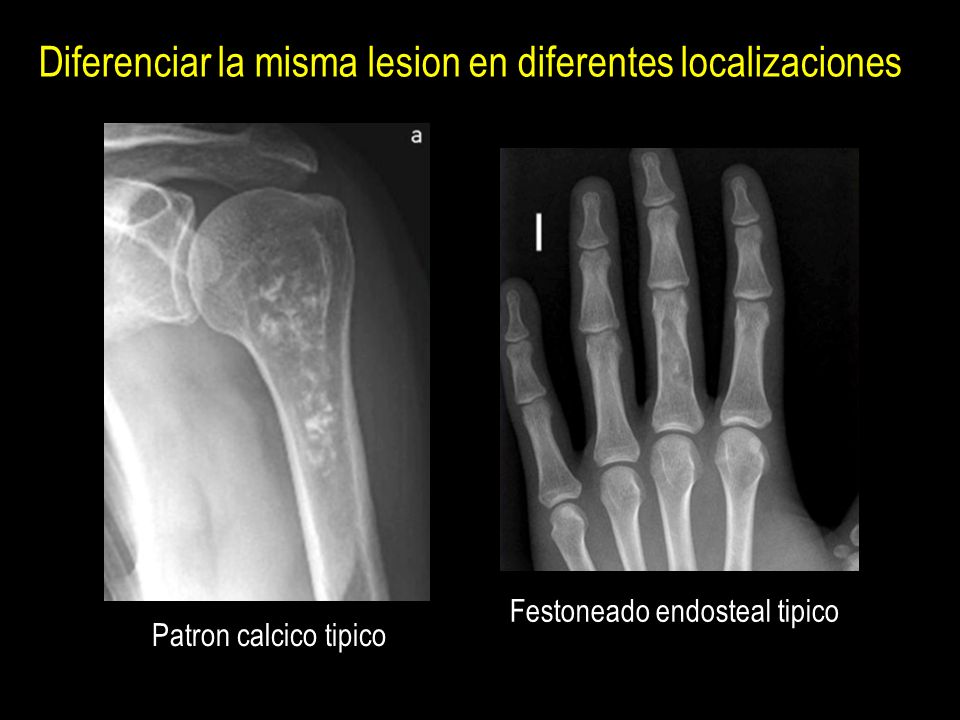

18 Diferenciar la misma lesion en diferentes localizaciones
Festoneado endosteal tipico Patron calcico tipico

19 Diferenciacion con infartos oseos
Que datos nos ayudan a diferenciarlos. Encondroma Infarto oseo Borde serpinginoso y esclerotico – Presente Festoneado endosteal No debe doler Sin reacción perióstica

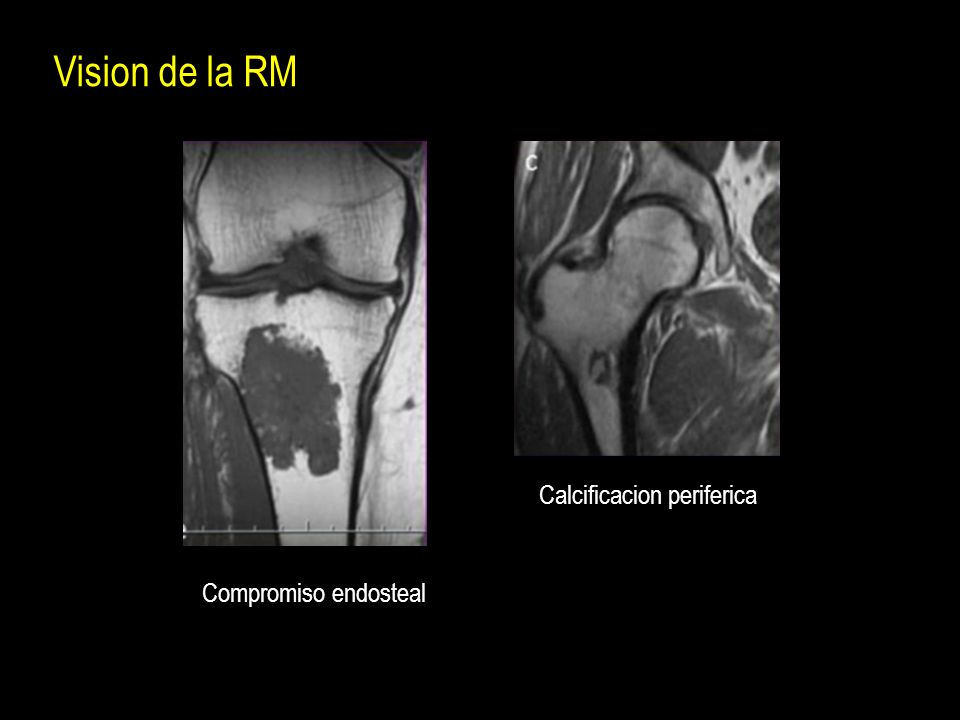

20 Calcificacion periferica
Vision de la RM Calcificacion periferica Compromiso endosteal

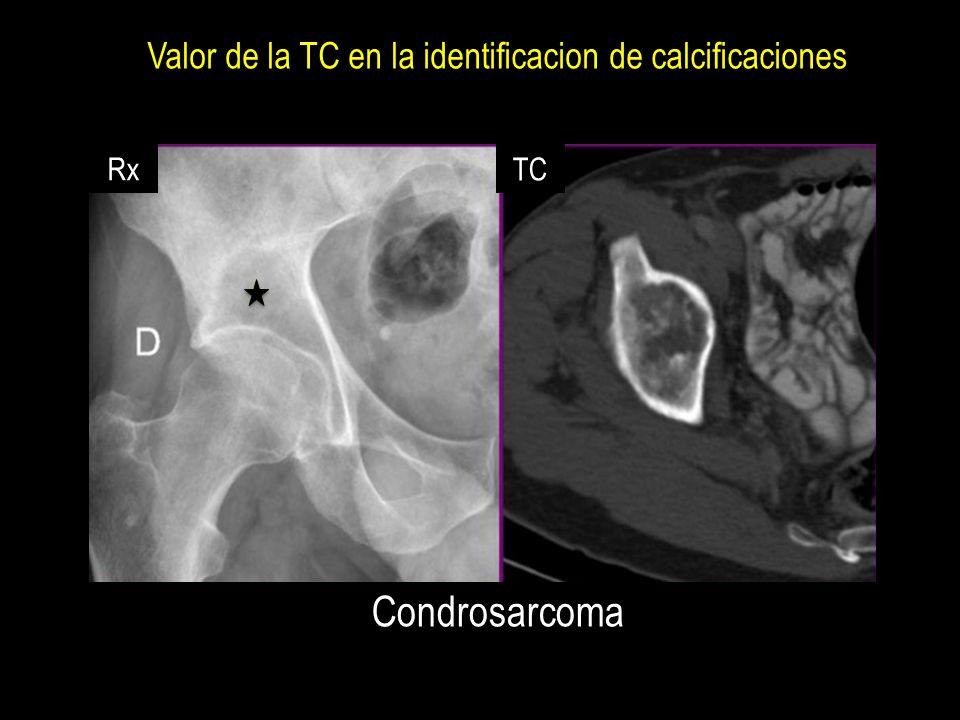

21 Condrosarcoma Valor de la TC en la identificacion de calcificaciones
Rx TC Condrosarcoma

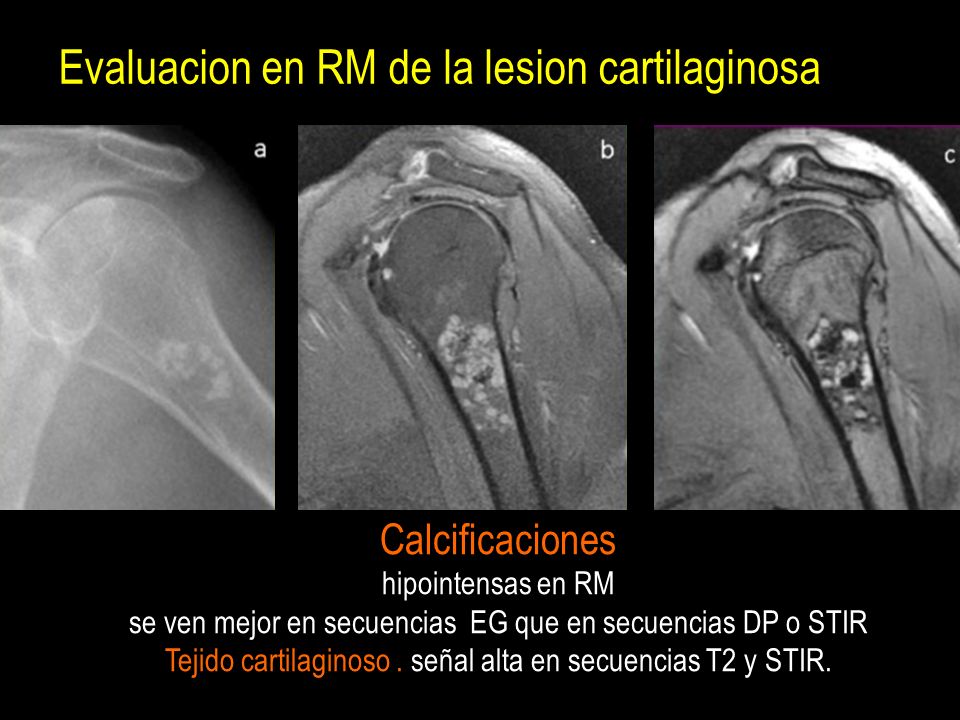

22 Evaluacion en RM de la lesion cartilaginosa
Calcificaciones hipointensas en RM se ven mejor en secuencias EG que en secuencias DP o STIR Tejido cartilaginoso . señal alta en secuencias T2 y STIR.

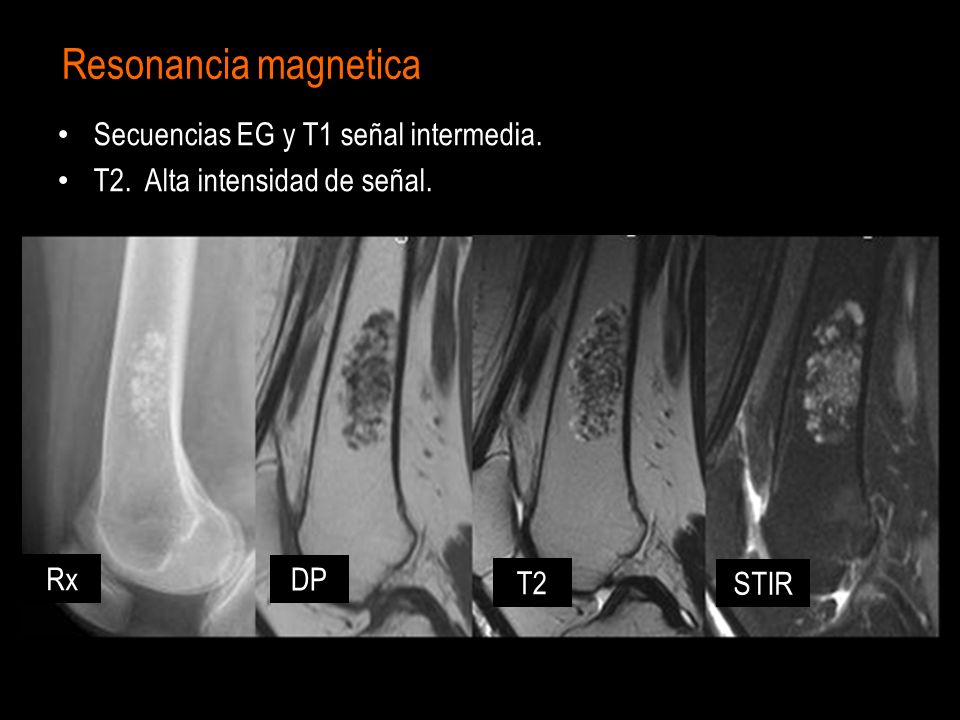

23 Resonancia magnetica Secuencias EG y T1 señal intermedia.
T2. Alta intensidad de señal. Rx DP T2 STIR

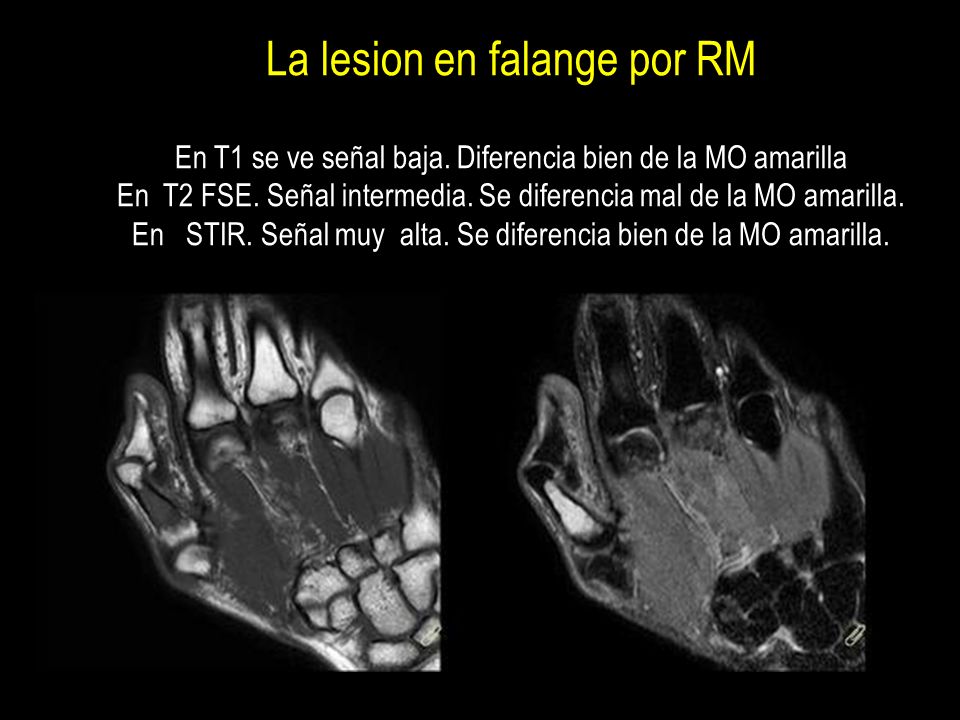

24 La lesion en falange por RM
En T1 se ve señal baja. Diferencia bien de la MO amarilla En T2 FSE. Señal intermedia. Se diferencia mal de la MO amarilla. En STIR. Señal muy alta. Se diferencia bien de la MO amarilla.

25 Condrosarcoma En relacion a los lobulos cartilaginosos se pueden ver septos. Hipointensos. Son septos fibrosos o calcificaciones encondrales. Encondroma y condrosarcomas

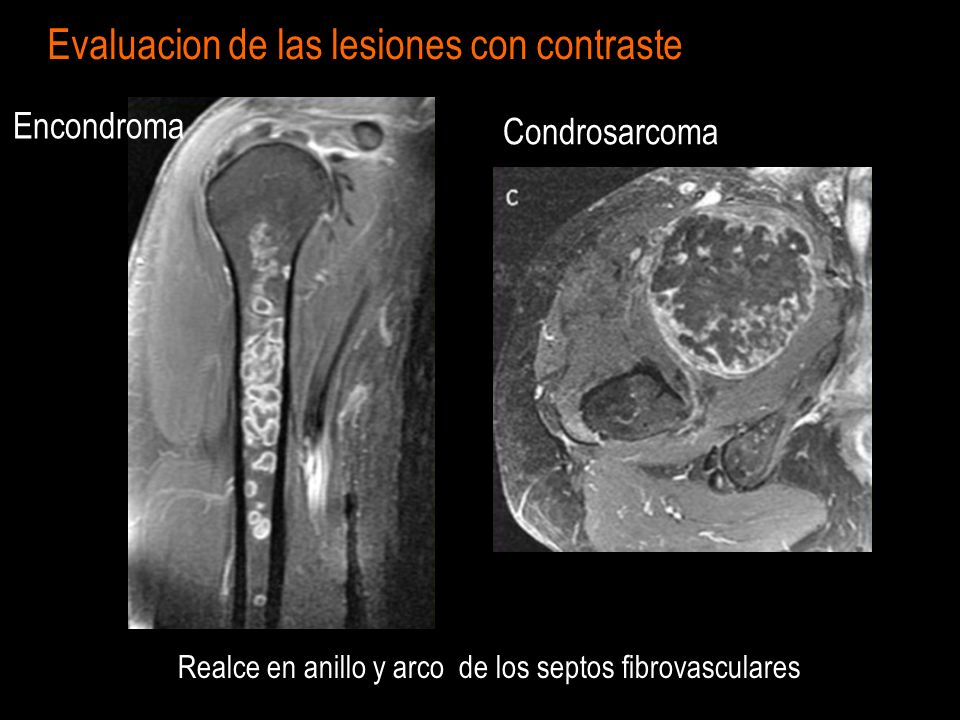

26 Realce en anillo y arco de los septos fibrovasculares
Evaluacion de las lesiones con contraste Encondroma Condrosarcoma Realce en anillo y arco de los septos fibrovasculares

27 El estudio DINAMICO con contraste
Puede ayudar a diferenciar entre encondroma y condrosarcoma Realce precoz antes de los 10 seg y exponencial

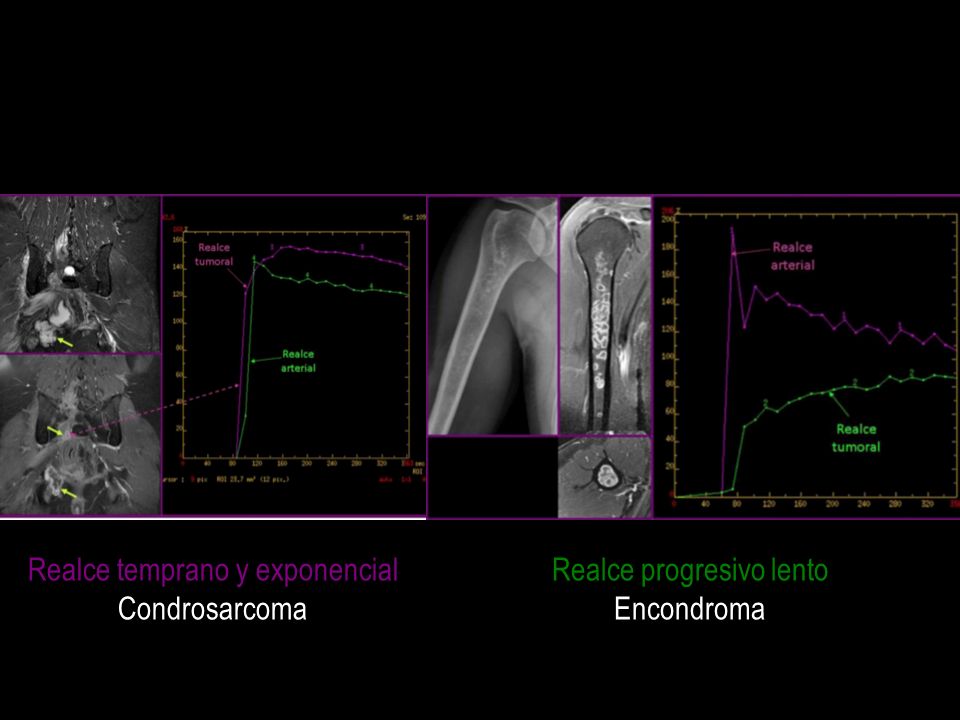

28 Realce temprano y exponencial Condrosarcoma Realce progresivo lento
Encondroma

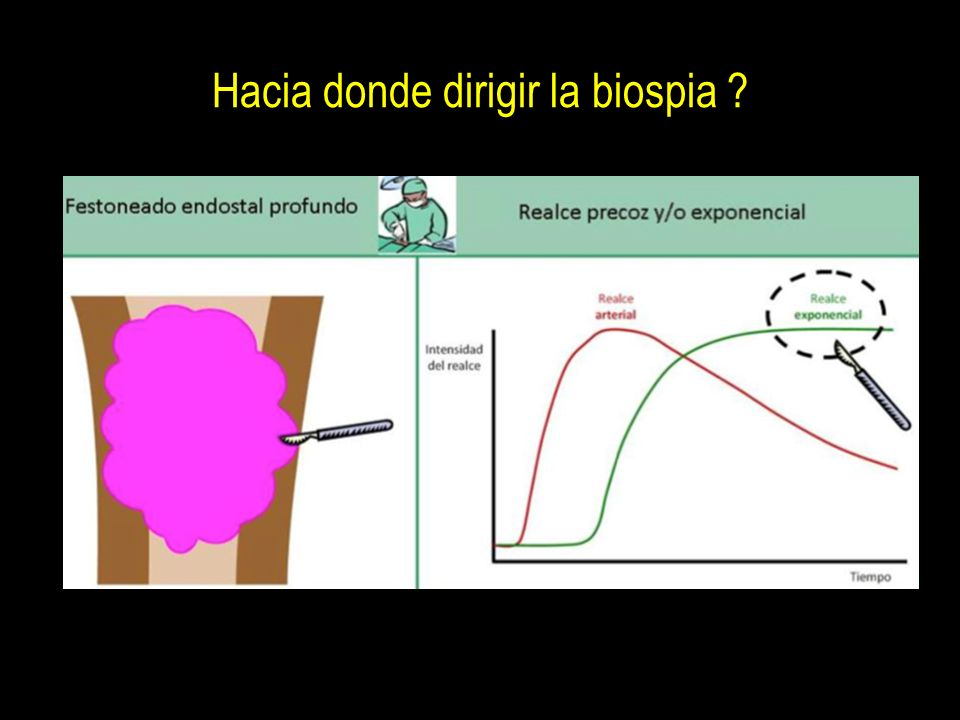

29 Hacia donde dirigir la biospia ?

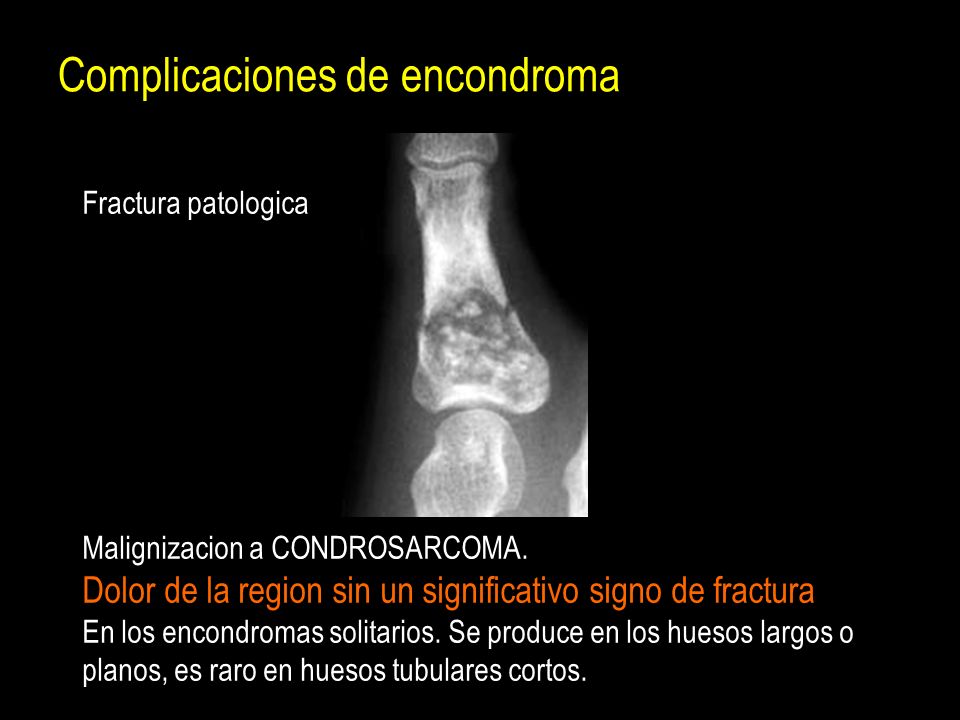

30 Complicaciones de encondroma
Fractura patologica Malignizacion a CONDROSARCOMA. Dolor de la region sin un significativo signo de fractura En los encondromas solitarios. Se produce en los huesos largos o planos, es raro en huesos tubulares cortos.

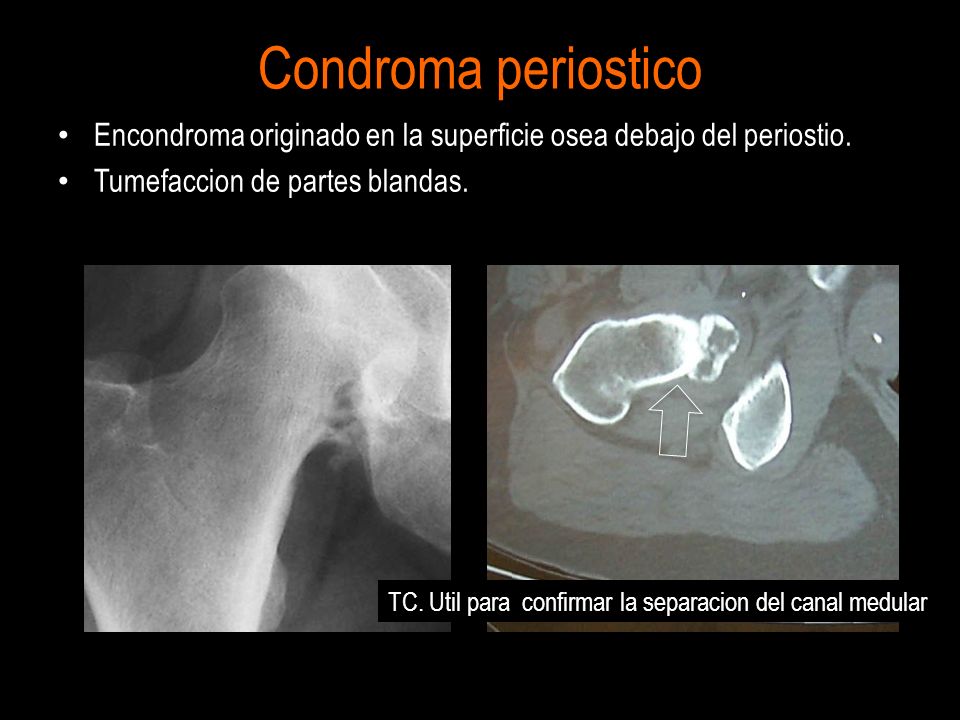

31 Condroma periostico Encondroma originado en la superficie osea debajo del periostio. Tumefaccion de partes blandas. TC. Util para confirmar la separacion del canal medular

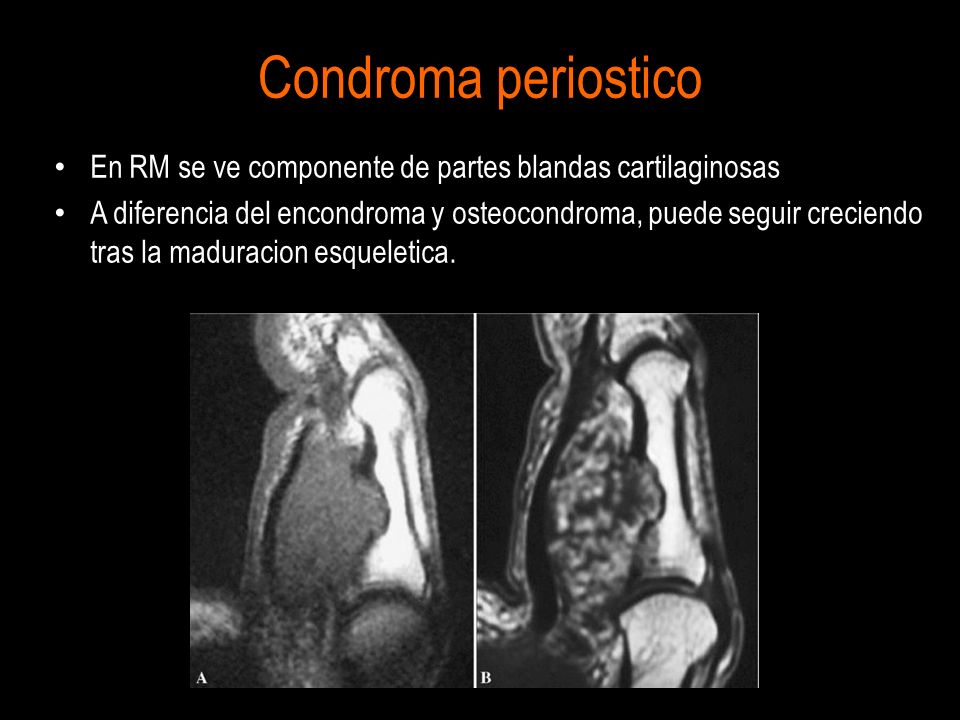

32 Condroma periostico En RM se ve componente de partes blandas cartilaginosas A diferencia del encondroma y osteocondroma, puede seguir creciendo tras la maduracion esqueletica.

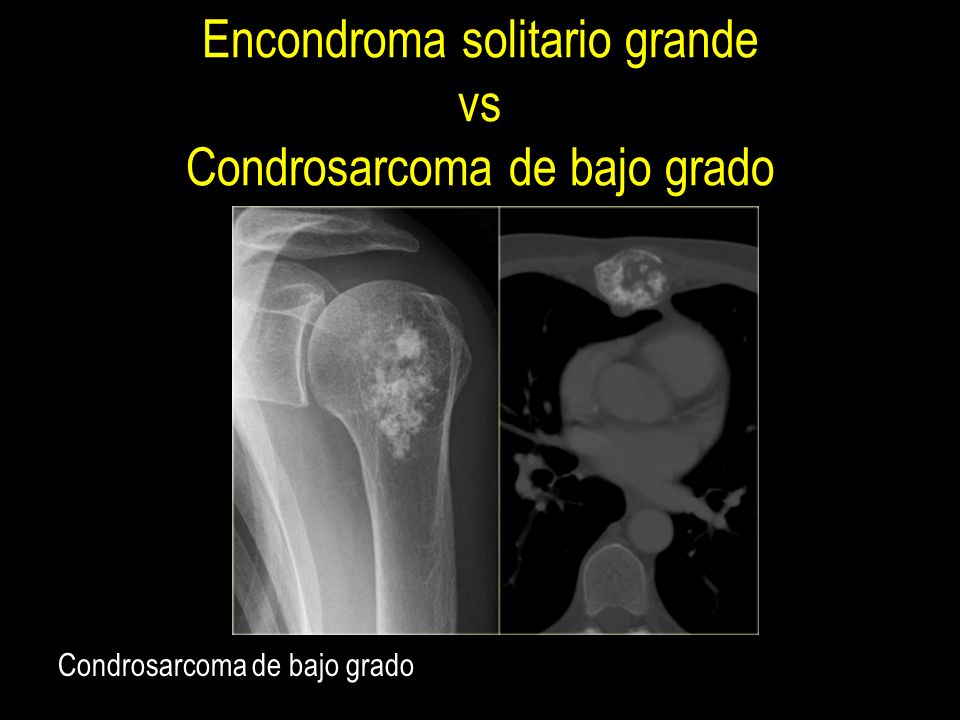

33 Encondroma solitario grande vs Condrosarcoma de bajo grado

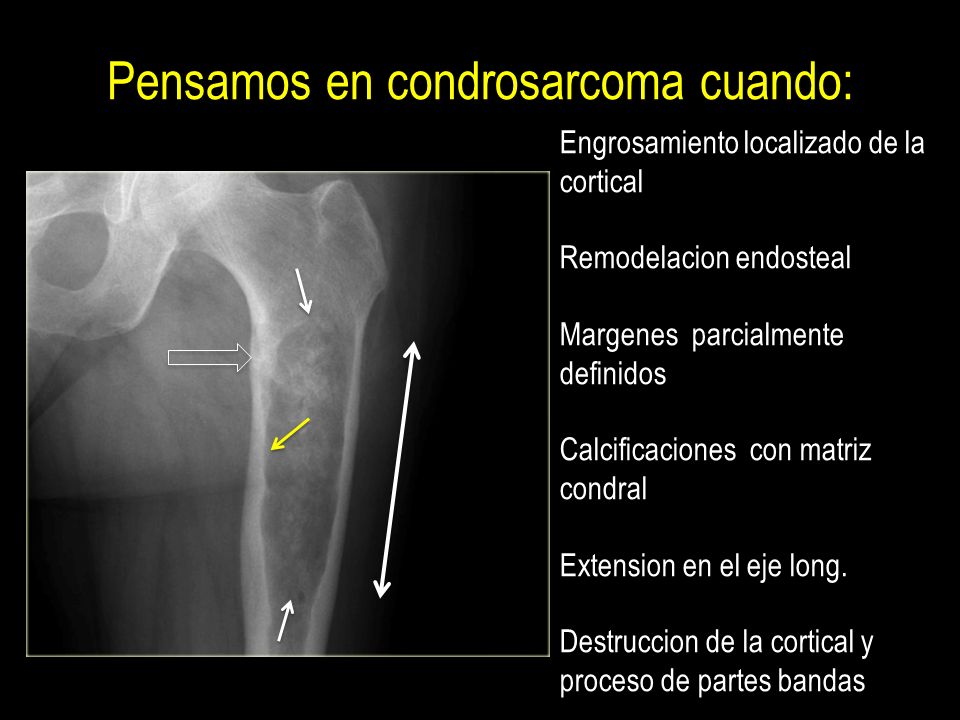

34 Pensamos en condrosarcoma cuando:
Engrosamiento localizado de la cortical Remodelacion endosteal Margenes parcialmente definidos Calcificaciones con matriz condral Extension en el eje long. Destruccion de la cortical y proceso de partes bandas Todos signos de malignidad, el tamaño o extension, remodelacion osea, limites parcialmente definidos, calcificaciones de aspecto condral

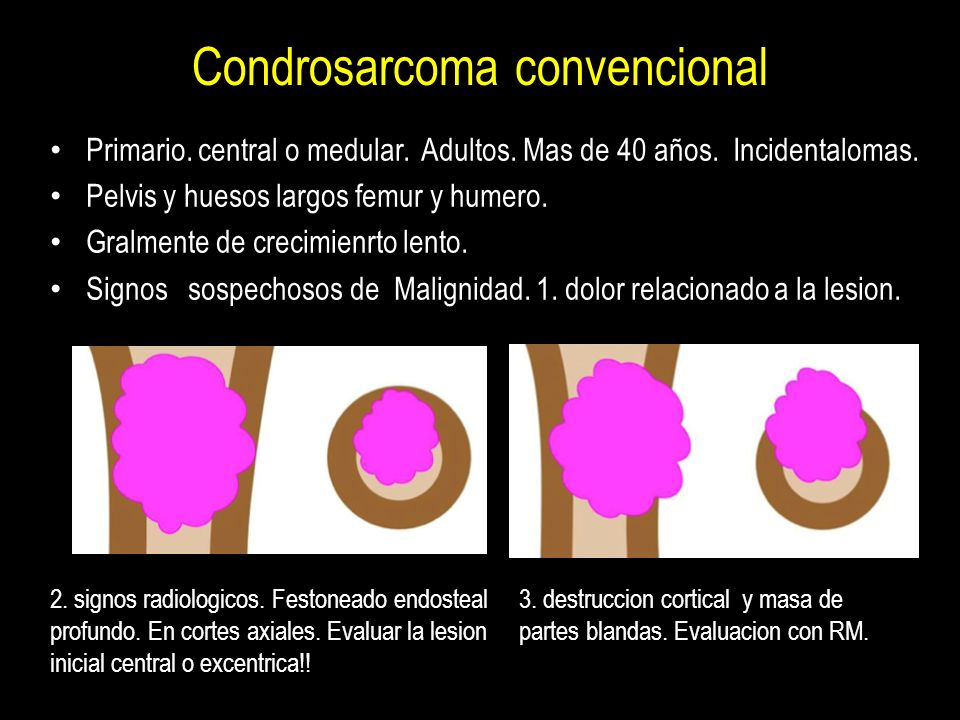

35 Condrosarcoma convencional
Primario. central o medular. Adultos. Mas de 40 años. Incidentalomas. Pelvis y huesos largos femur y humero. Gralmente de crecimienrto lento. Signos sospechosos de Malignidad. 1. dolor relacionado a la lesion. 2. signos radiologicos. Festoneado endosteal profundo. En cortes axiales. Evaluar la lesion inicial central o excentrica!! 3. destruccion cortical y masa de partes blandas. Evaluacion con RM.

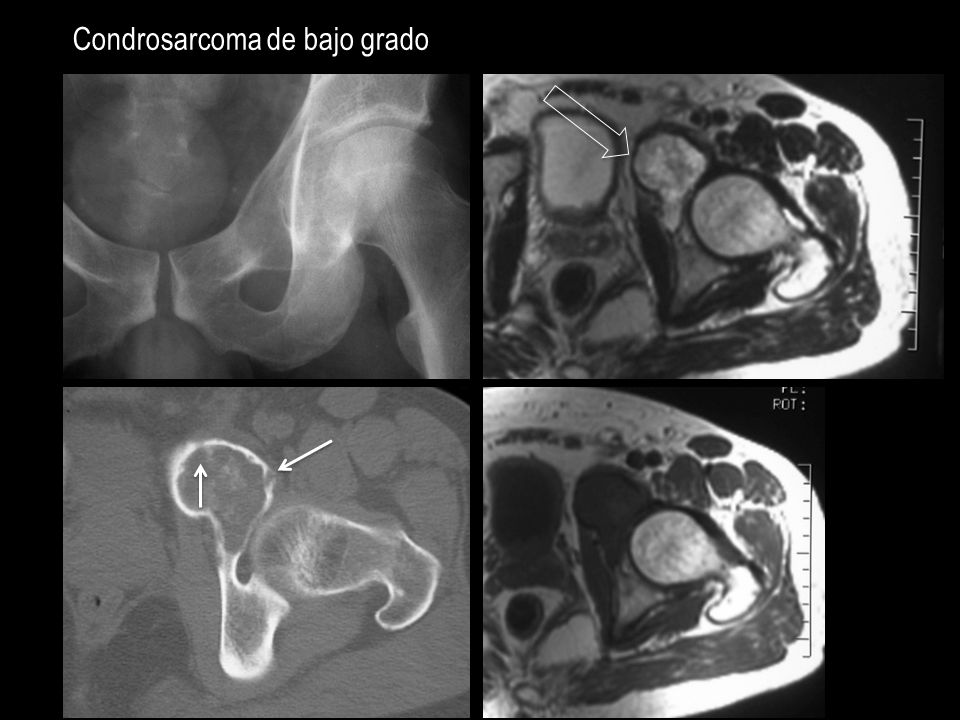

36 Condrosarcoma de bajo grado

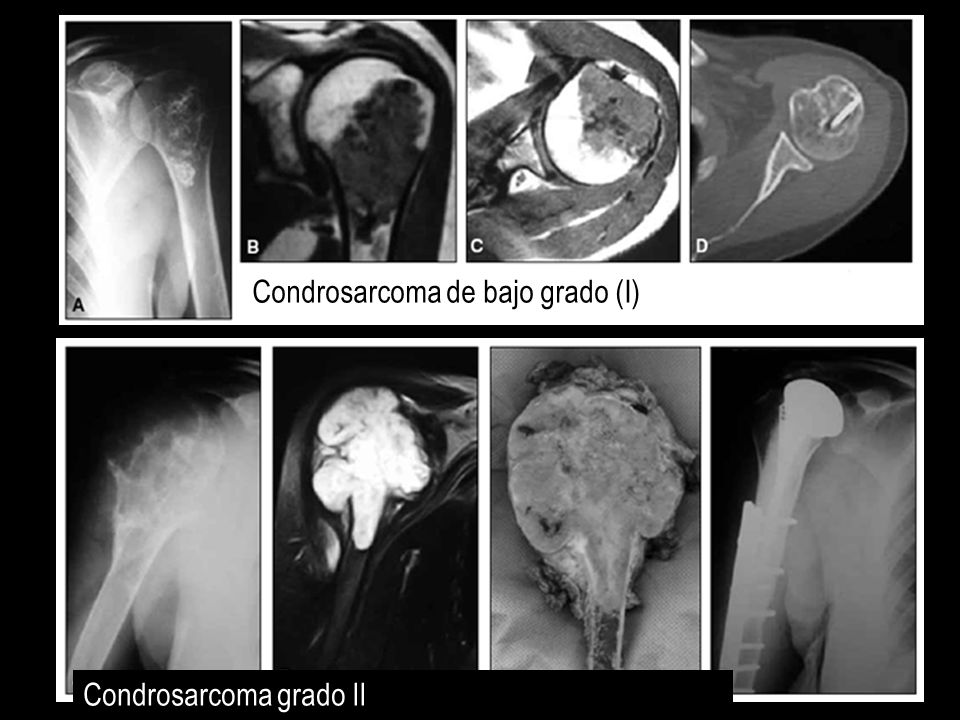

37 Condrosarcoma de bajo grado (I)
Condrosarcoma grado II

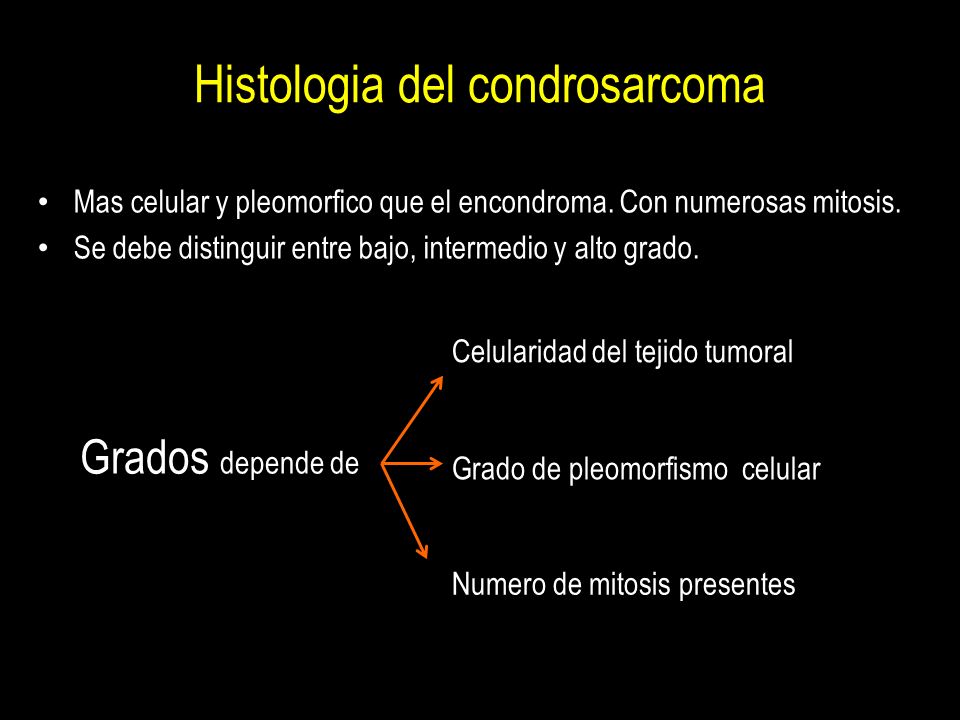

38 Histologia del condrosarcoma
Mas celular y pleomorfico que el encondroma. Con numerosas mitosis. Se debe distinguir entre bajo, intermedio y alto grado. Celularidad del tejido tumoral Grados depende de Grado de pleomorfismo celular Numero de mitosis presentes

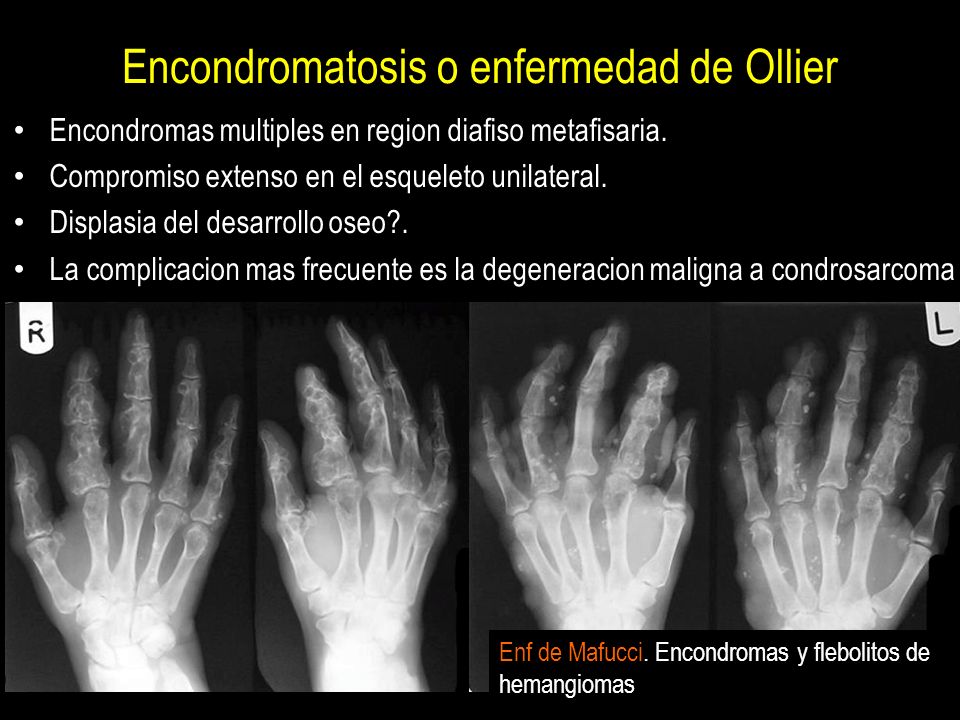

39 Encondromatosis o enfermedad de Ollier
Encondromas multiples en region diafiso metafisaria. Compromiso extenso en el esqueleto unilateral. Displasia del desarrollo oseo?. La complicacion mas frecuente es la degeneracion maligna a condrosarcoma Enf de Mafucci. Encondromas y flebolitos de hemangiomas

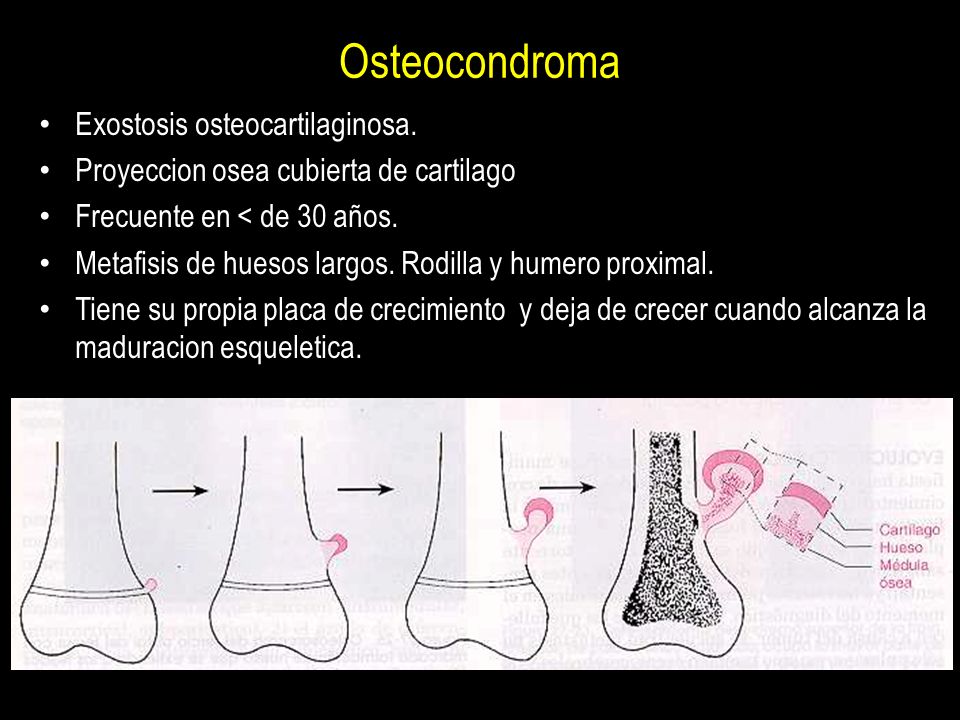

40 Osteocondroma Exostosis osteocartilaginosa.
Proyeccion osea cubierta de cartilago Frecuente en < de 30 años. Metafisis de huesos largos. Rodilla y humero proximal. Tiene su propia placa de crecimiento y deja de crecer cuando alcanza la maduracion esqueletica.

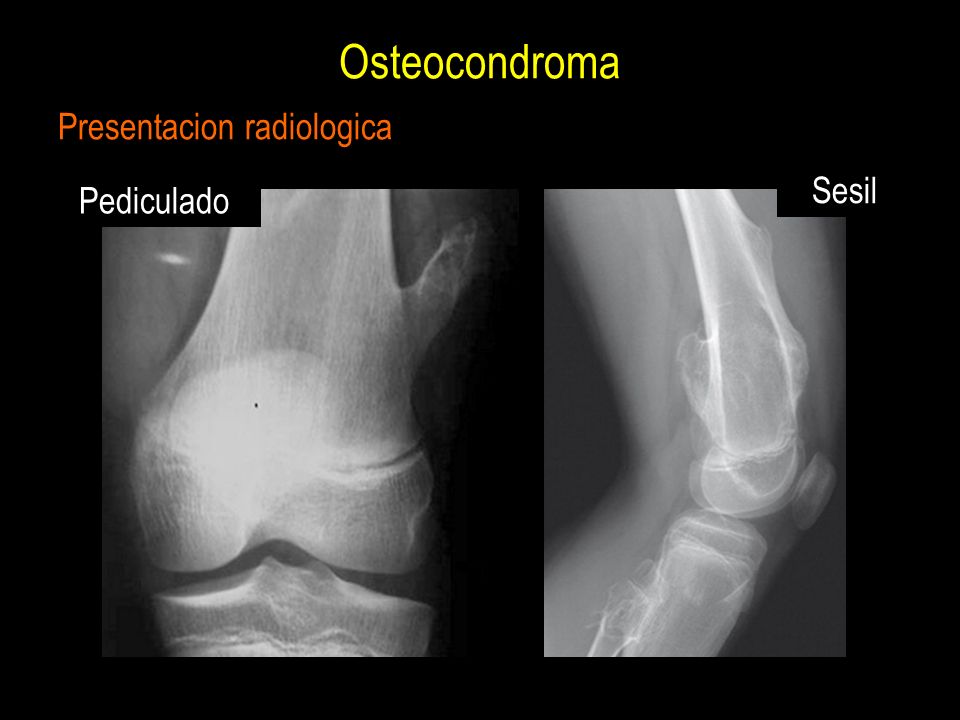

41 Osteocondroma Presentacion radiologica Sesil Pediculado
Peduncular. Pediculo estrecho en direccion contraria a la articulacion. Sesil. Base amplia de implantacion en la cortical. Continuidad ininterrumpida de la cortical del hueso con la cortical del osteocondroma. Tambien se comunica la porcion esponjosa con la medular del hueso adyacente.

42 Osteocondroma Tomografia
Muestra la comunicación de la cortical y de la medula osea. Calcificacion en la procion condro-osea del tallo de la lesion y la cubierta cartilaginosa.

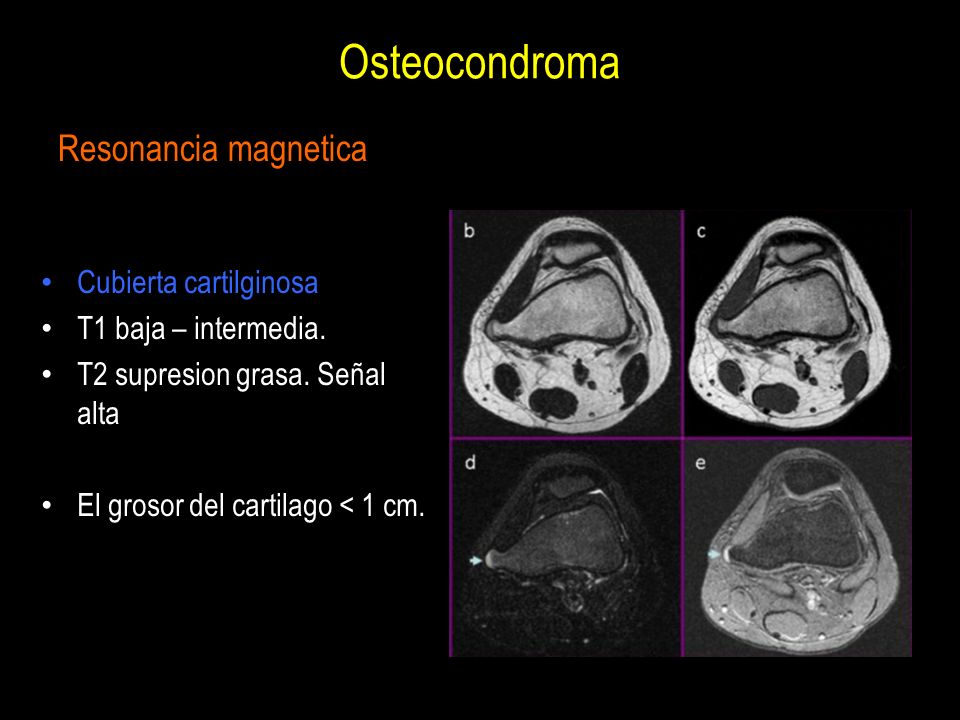

43 Osteocondroma Resonancia magnetica Cubierta cartilginosa
T1 baja – intermedia. T2 supresion grasa. Señal alta El grosor del cartilago < 1 cm.

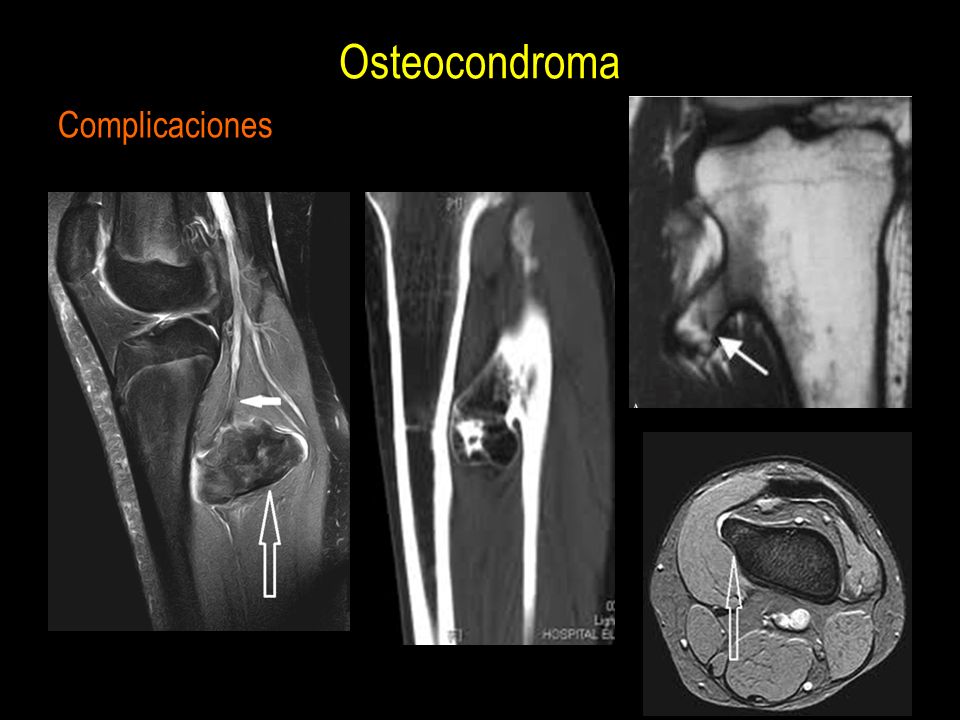

44 Osteocondroma Complicaciones Alteraciones secundarias.
Compresion de nervios y vasos Compresion del hueso adyacente Fractura Exostosis bursata. Cambios inflamatorios en la bursa que rodea la cubierta cartilaginosa.

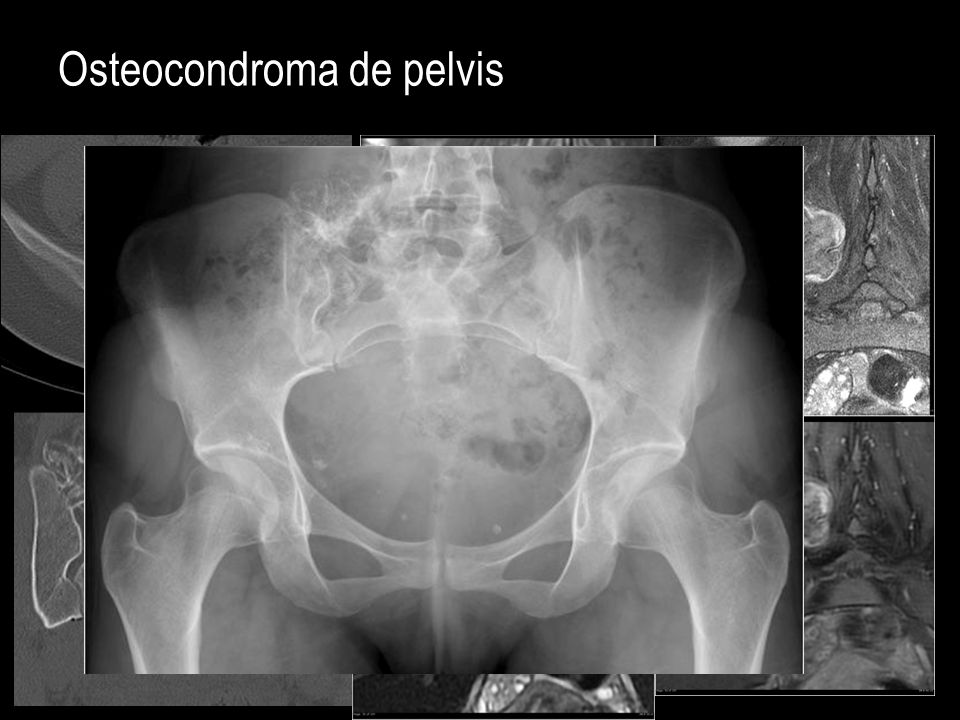

45 Osteocondroma de pelvis
Mujer de 20 años

46 Pueden sugerir transformacion maligna
Aumento del tamaño de la lesion Una cubierta cartilaginosa voluminosa. 2-3 cm. Calcificaciones dispersas en la cubierta cartilaginosa Desarrollo de masa de partes blandas con o sin calcificaciones.

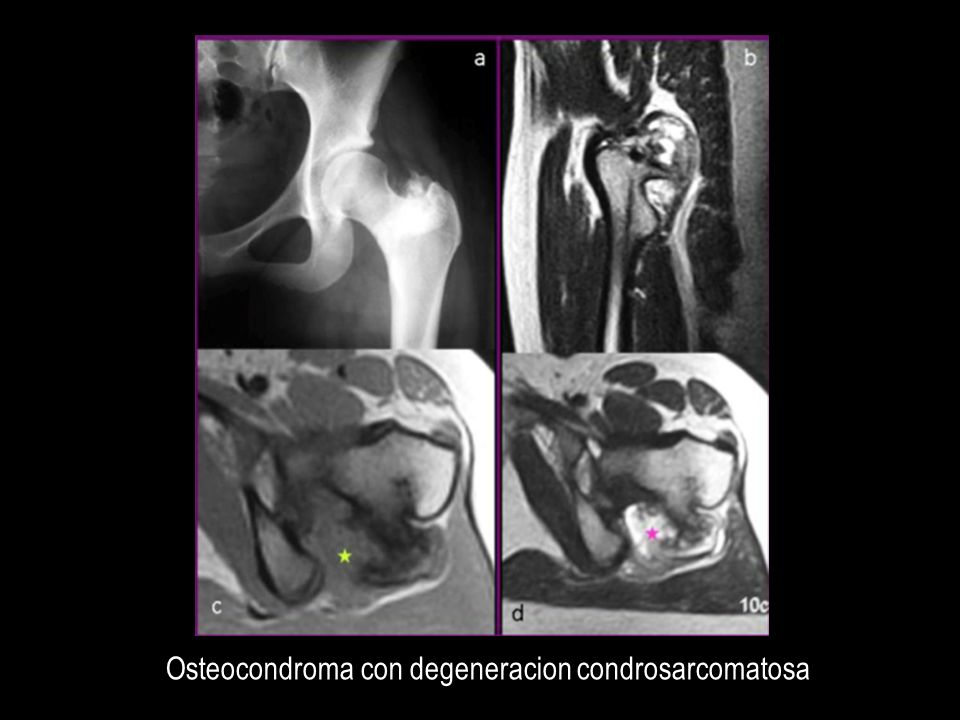

47 Osteocondroma con degeneracion condrosarcomatosa

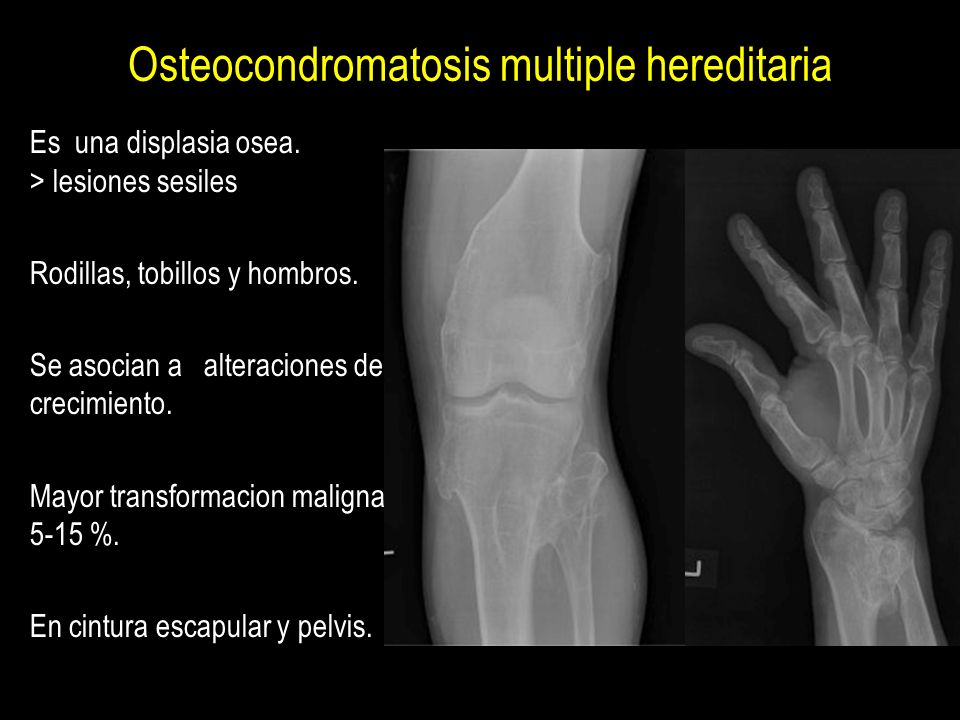

48 Osteocondromatosis multiple hereditaria
Es una displasia osea. > lesiones sesiles Rodillas, tobillos y hombros. Se asocian a alteraciones de crecimiento. Mayor transformacion maligna 5-15 %. En cintura escapular y pelvis.

49 Lesiones formadoras de tejido fibroso

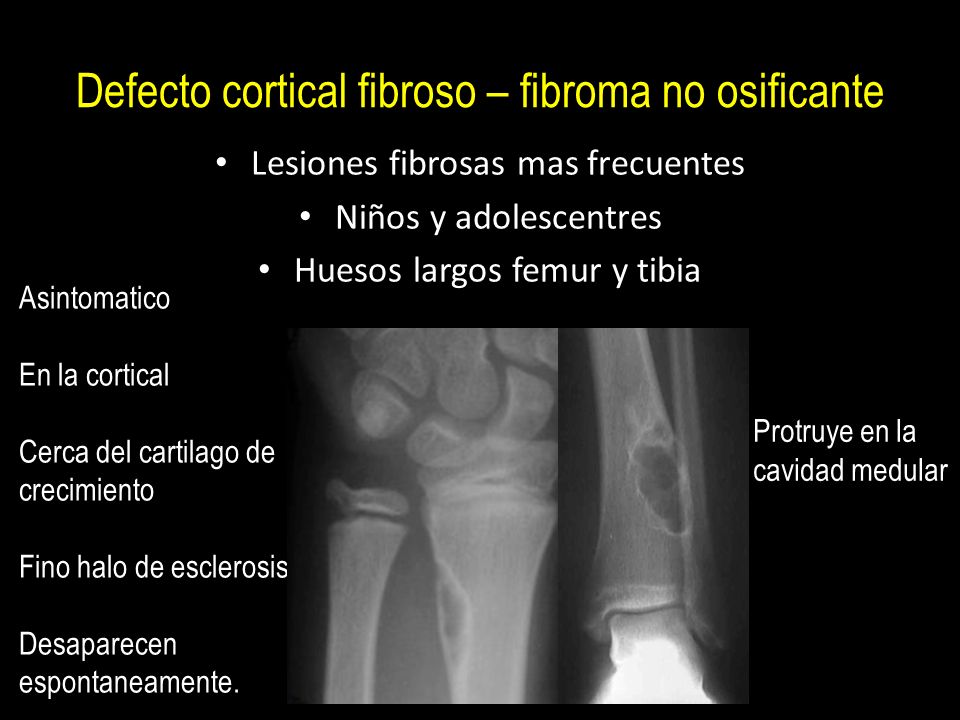

50 Defecto cortical fibroso – fibroma no osificante
Lesiones fibrosas mas frecuentes Niños y adolescentres Huesos largos femur y tibia Asintomatico En la cortical Cerca del cartilago de crecimiento Fino halo de esclerosis Desaparecen espontaneamente. Protruye en la cavidad medular

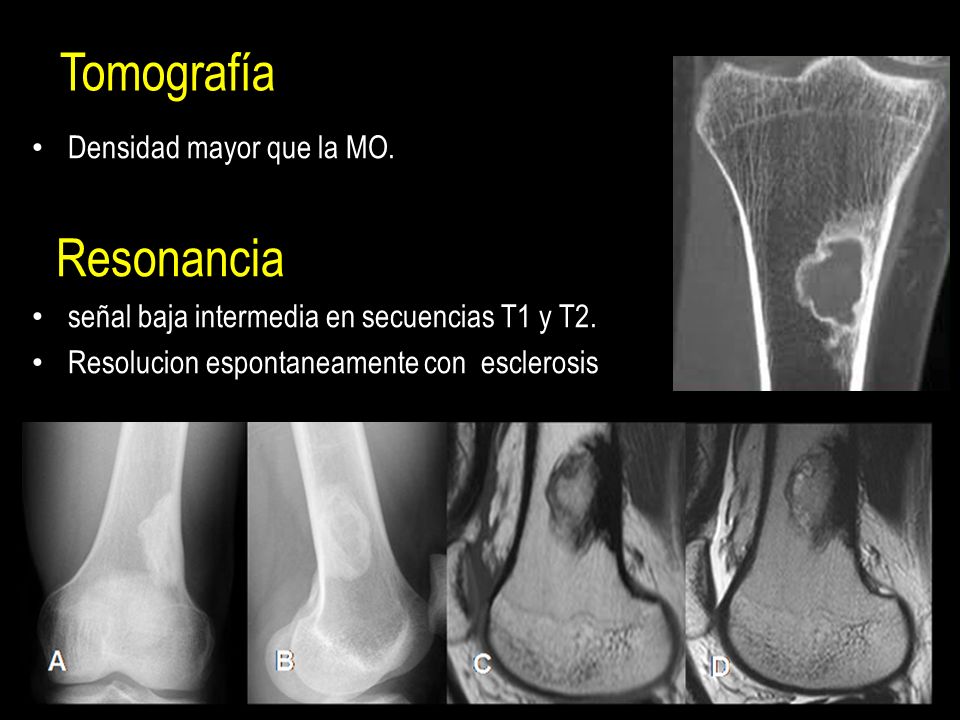

51 Tomografía Resonancia Densidad mayor que la MO.
señal baja intermedia en secuencias T1 y T2. Resolucion espontaneamente con esclerosis

52 Lesiones grandes pueden sufrir fracturas patologicas.
Necesitan tratamiento con curetaje e injerto oseo.

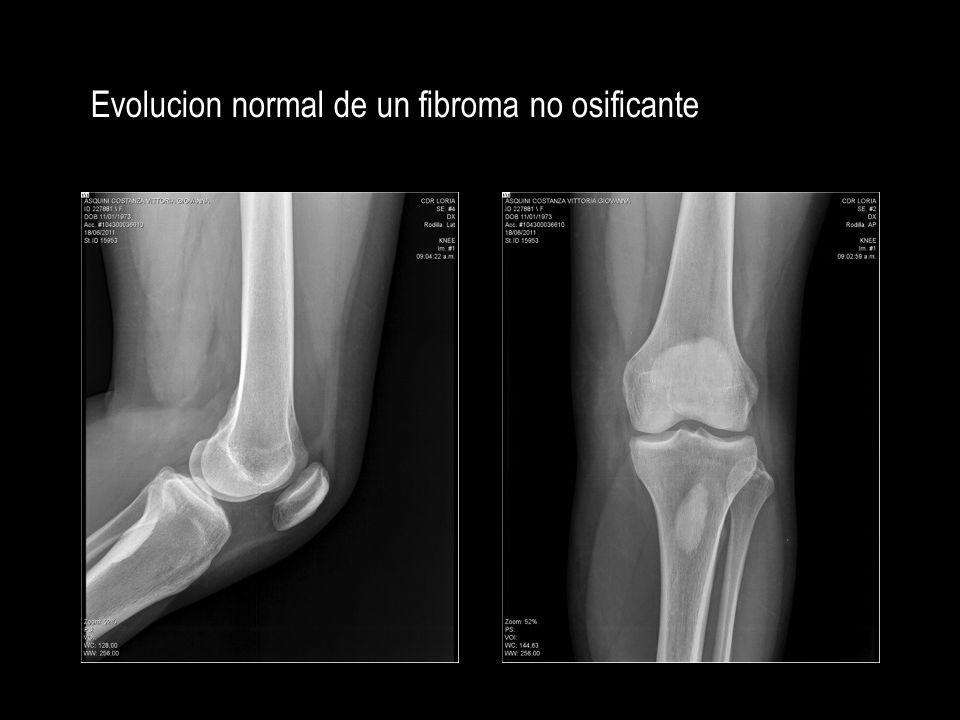

53 Evolucion normal de un fibroma no osificante

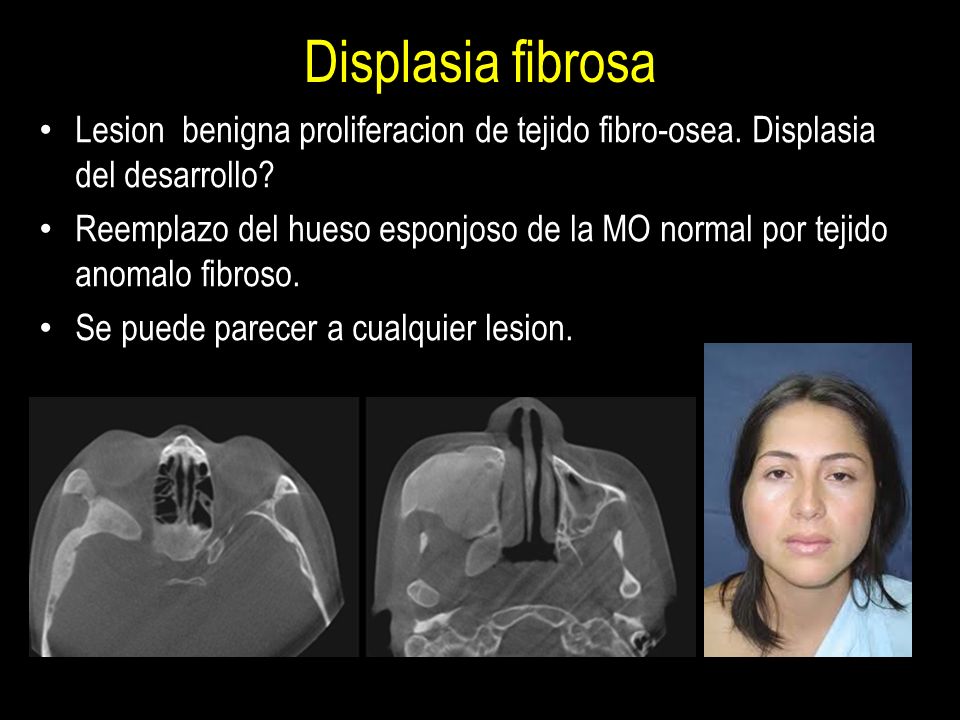

54 Displasia fibrosa Lesion benigna proliferacion de tejido fibro-osea. Displasia del desarrollo? Reemplazo del hueso esponjoso de la MO normal por tejido anomalo fibroso. Se puede parecer a cualquier lesion.

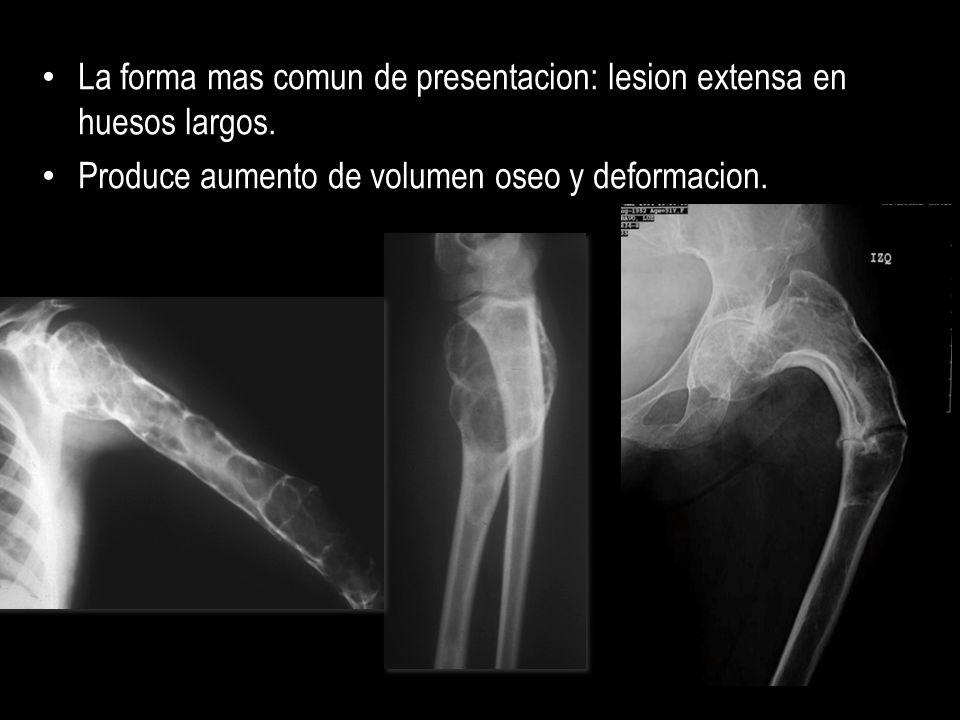

55 La forma mas comun de presentacion: lesion extensa en huesos largos.
Produce aumento de volumen oseo y deformacion.

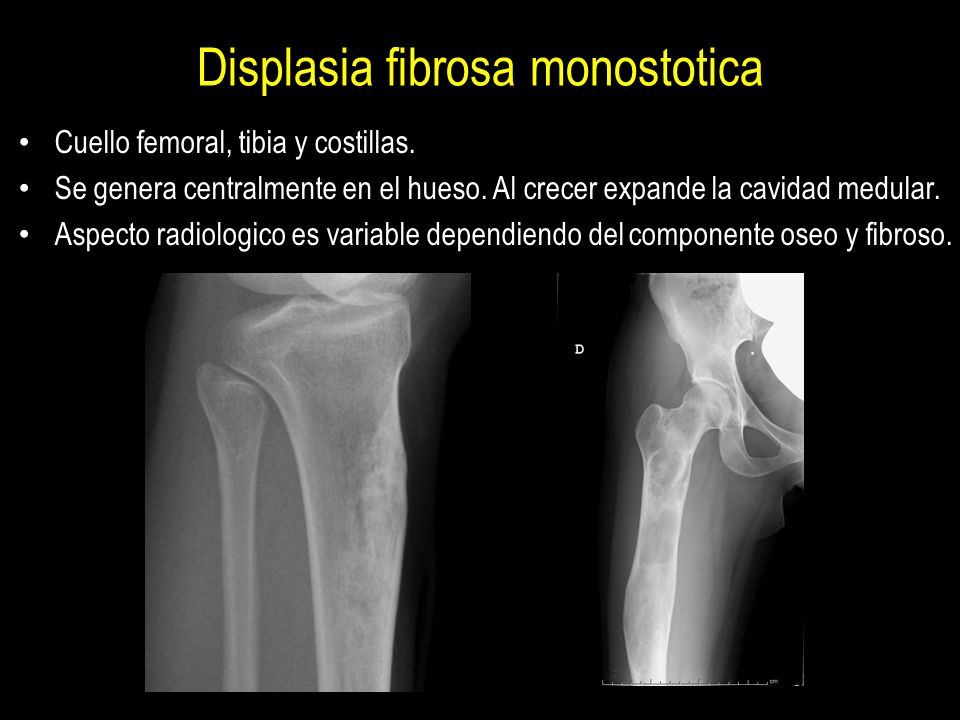

56 Displasia fibrosa monostotica
Cuello femoral, tibia y costillas. Se genera centralmente en el hueso. Al crecer expande la cavidad medular. Aspecto radiologico es variable dependiendo del componente oseo y fibroso.

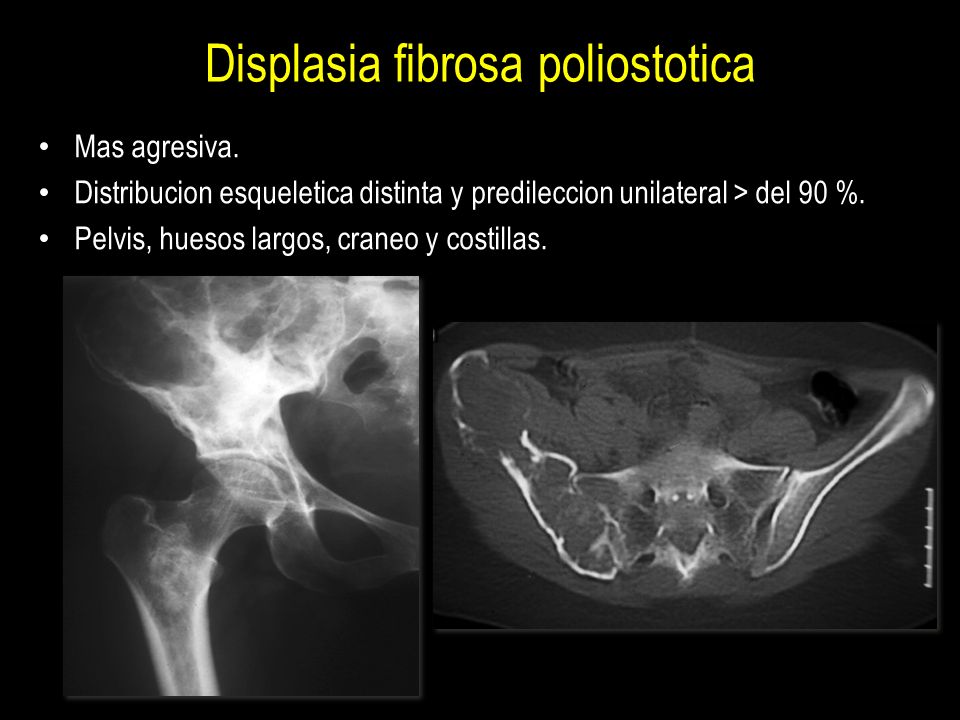

57 Displasia fibrosa poliostotica
Mas agresiva. Distribucion esqueletica distinta y predileccion unilateral > del 90 %. Pelvis, huesos largos, craneo y costillas.

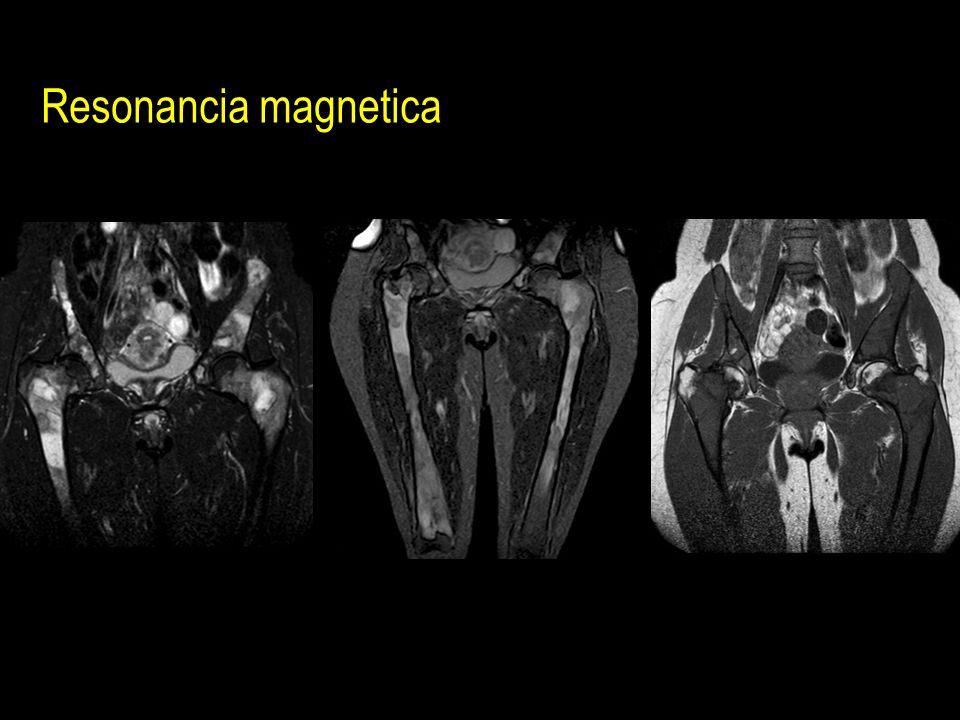

58 Resonancia magnetica

59

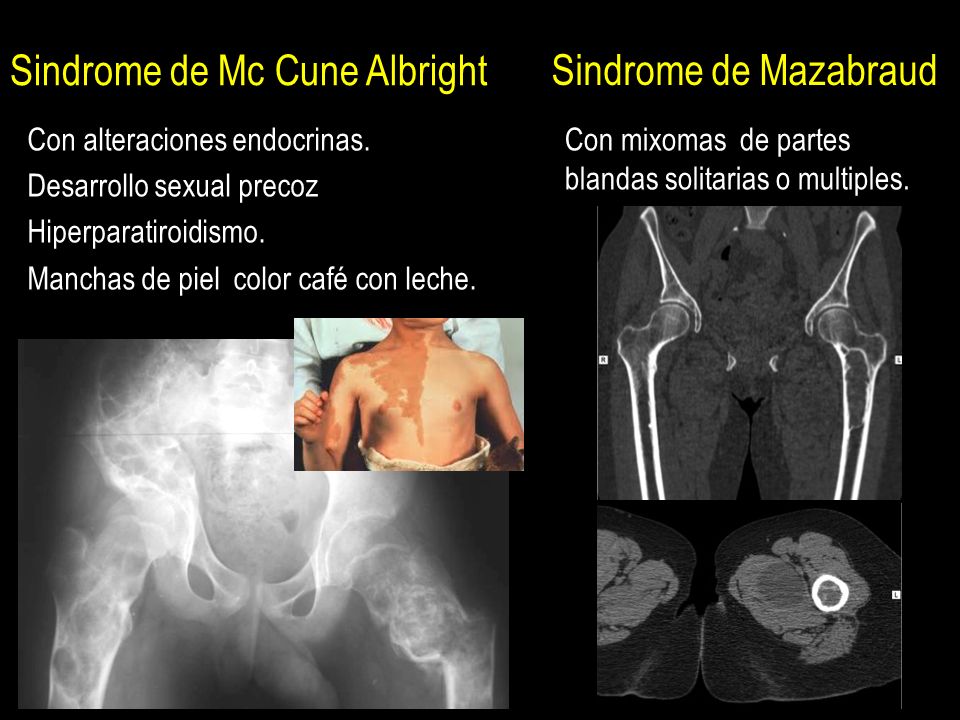

60 Sindrome de Mc Cune Albright Sindrome de Mazabraud
Con alteraciones endocrinas. Desarrollo sexual precoz Hiperparatiroidismo. Manchas de piel color café con leche. Con mixomas de partes blandas solitarias o multiples.

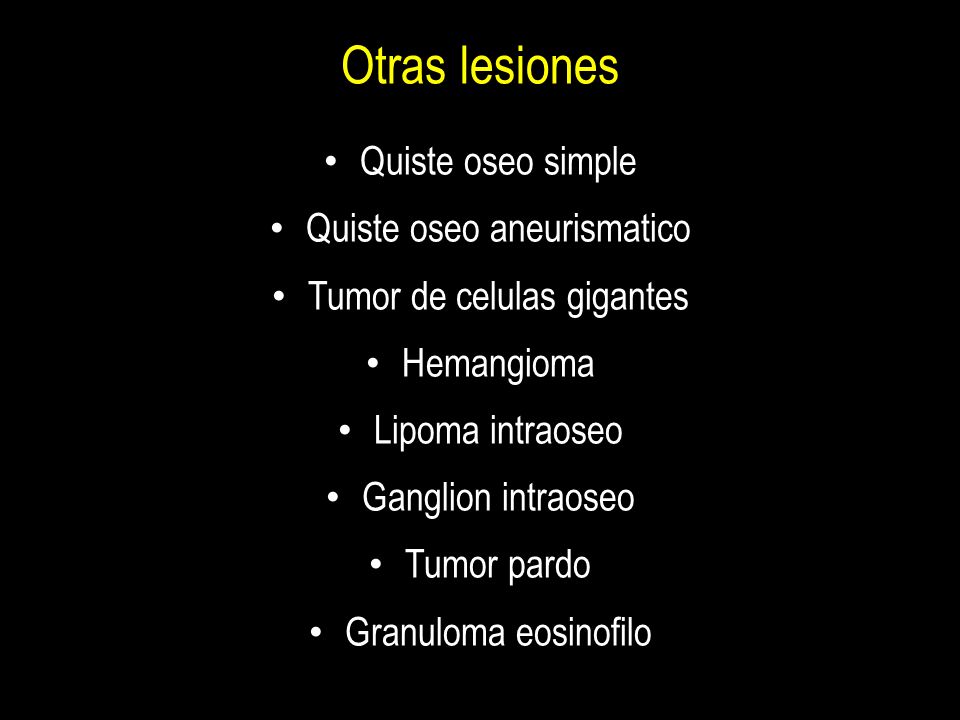

61 Otras lesiones Quiste oseo simple Quiste oseo aneurismatico
Tumor de celulas gigantes Hemangioma Lipoma intraoseo Ganglion intraoseo Tumor pardo Granuloma eosinofilo

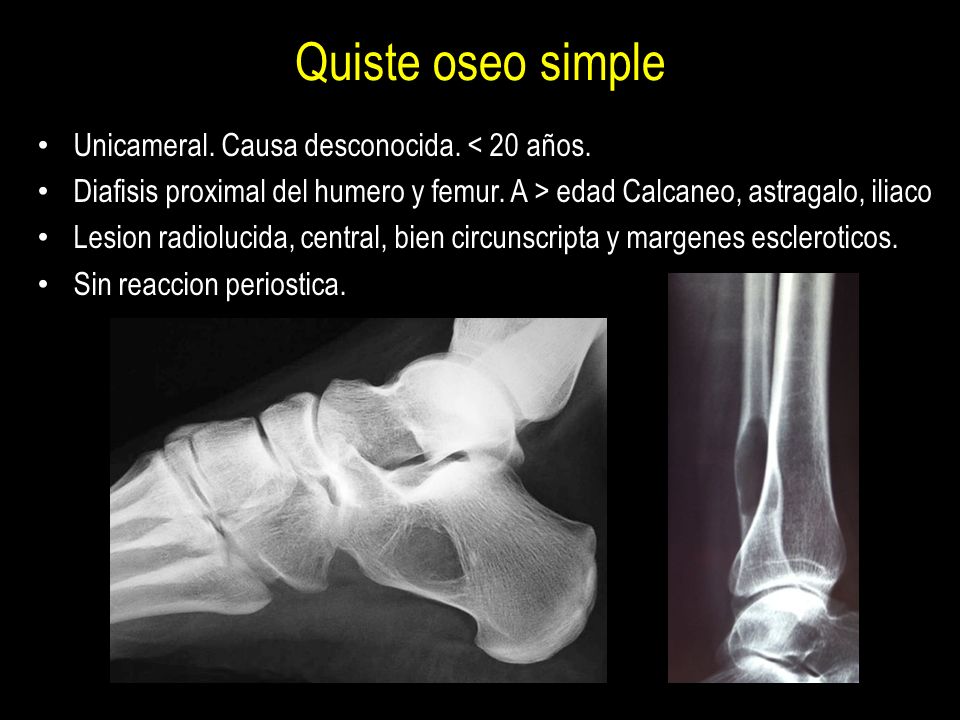

62 Quiste oseo simple Unicameral. Causa desconocida. < 20 años.
Diafisis proximal del humero y femur. A > edad Calcaneo, astragalo, iliaco Lesion radiolucida, central, bien circunscripta y margenes escleroticos. Sin reaccion periostica.

63

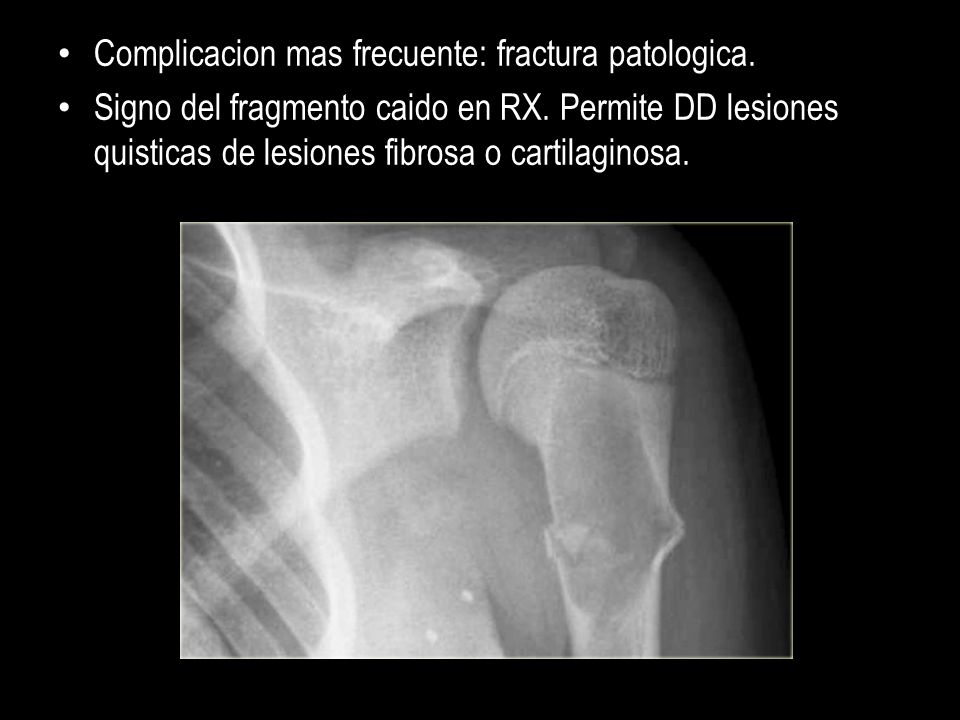

64 Complicacion mas frecuente: fractura patologica.
Signo del fragmento caido en RX. Permite DD lesiones quisticas de lesiones fibrosa o cartilaginosa.

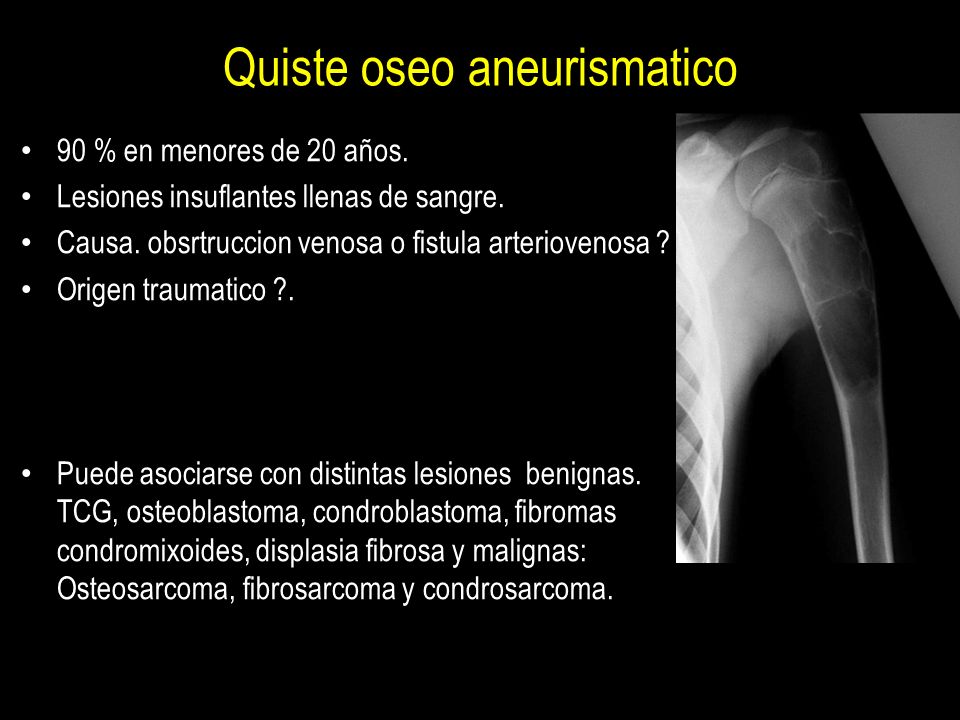

65 Quiste oseo aneurismatico
90 % en menores de 20 años. Lesiones insuflantes llenas de sangre. Causa. obsrtruccion venosa o fistula arteriovenosa ? Origen traumatico ?. Puede asociarse con distintas lesiones benignas. TCG, osteoblastoma, condroblastoma, fibromas condromixoides, displasia fibrosa y malignas: Osteosarcoma, fibrosarcoma y condrosarcoma.

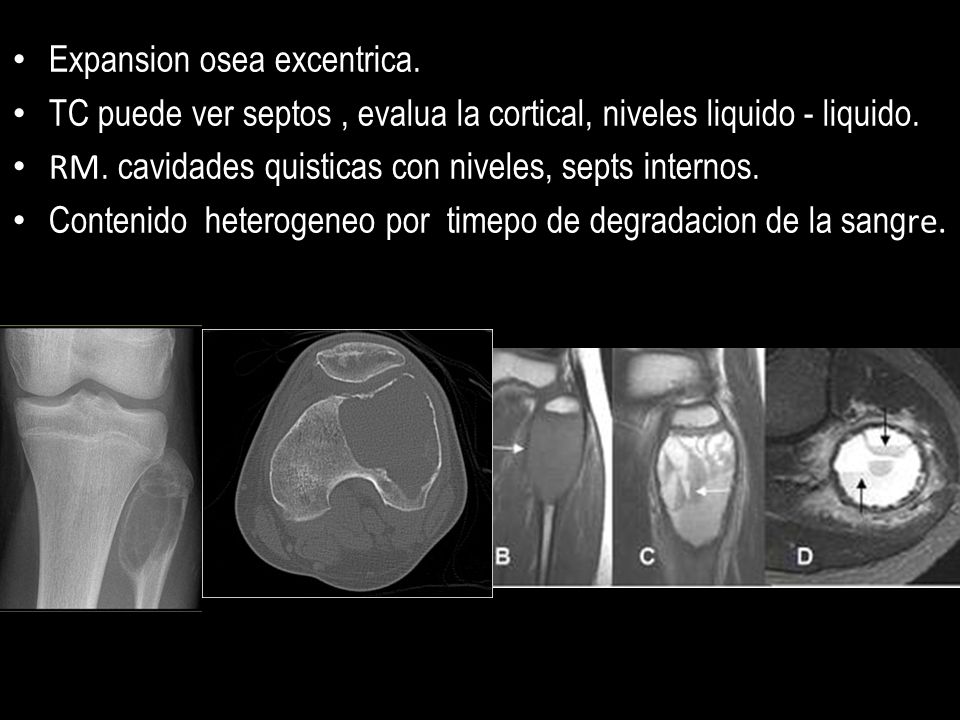

66 Expansion osea excentrica.
TC puede ver septos , evalua la cortical, niveles liquido - liquido. RM. cavidades quisticas con niveles, septs internos. Contenido heterogeneo por timepo de degradacion de la sangre.

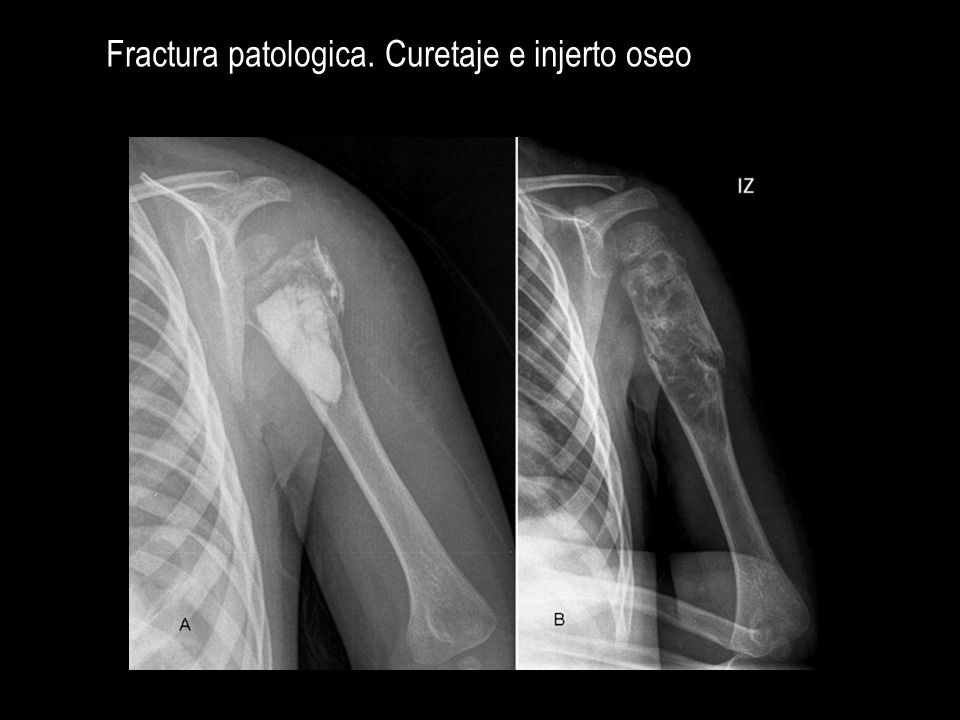

67 Fractura patologica. Curetaje e injerto oseo

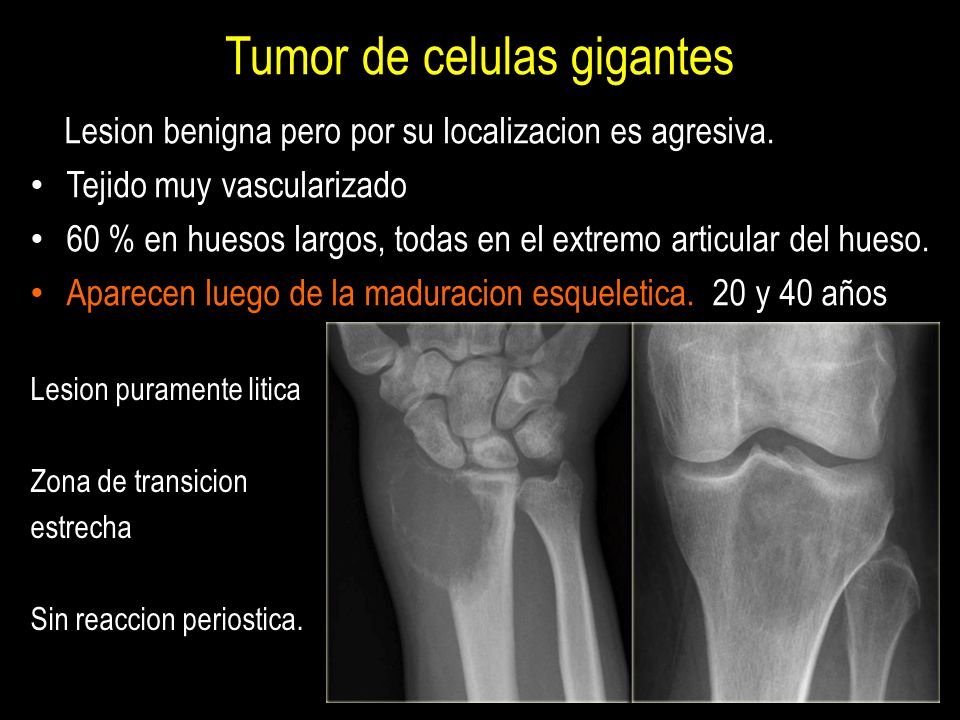

68 Tumor de celulas gigantes
Lesion benigna pero por su localizacion es agresiva. Tejido muy vascularizado 60 % en huesos largos, todas en el extremo articular del hueso. Aparecen luego de la maduracion esqueletica. 20 y 40 años Lesion puramente litica Zona de transicion estrecha Sin reaccion periostica.

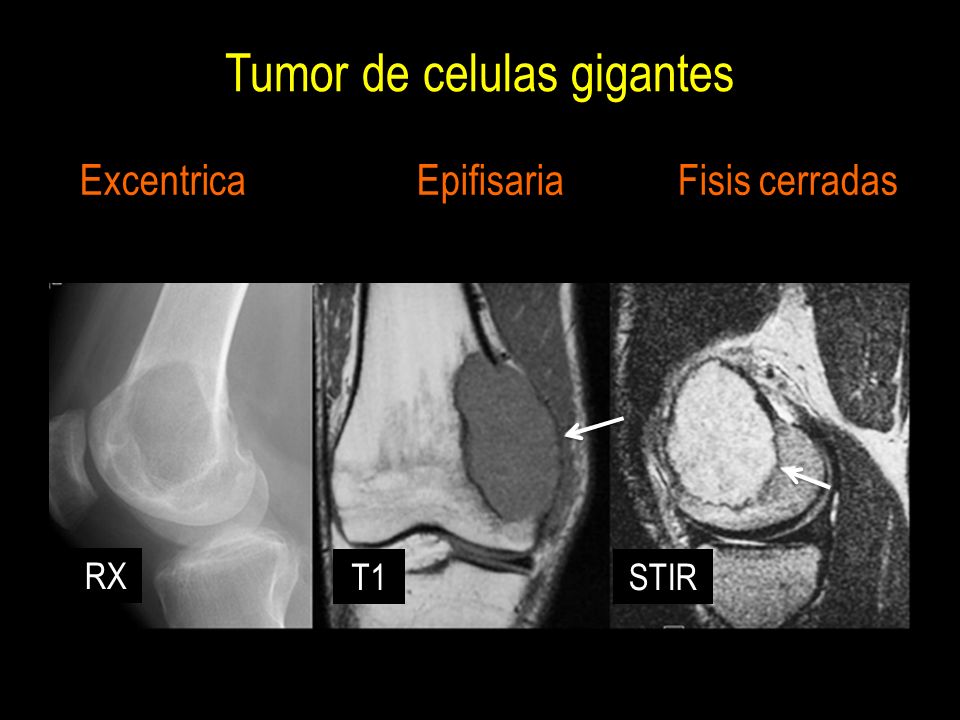

69 Tumor de celulas gigantes
Excentrica Epifisaria Fisis cerradas RX T1 STIR

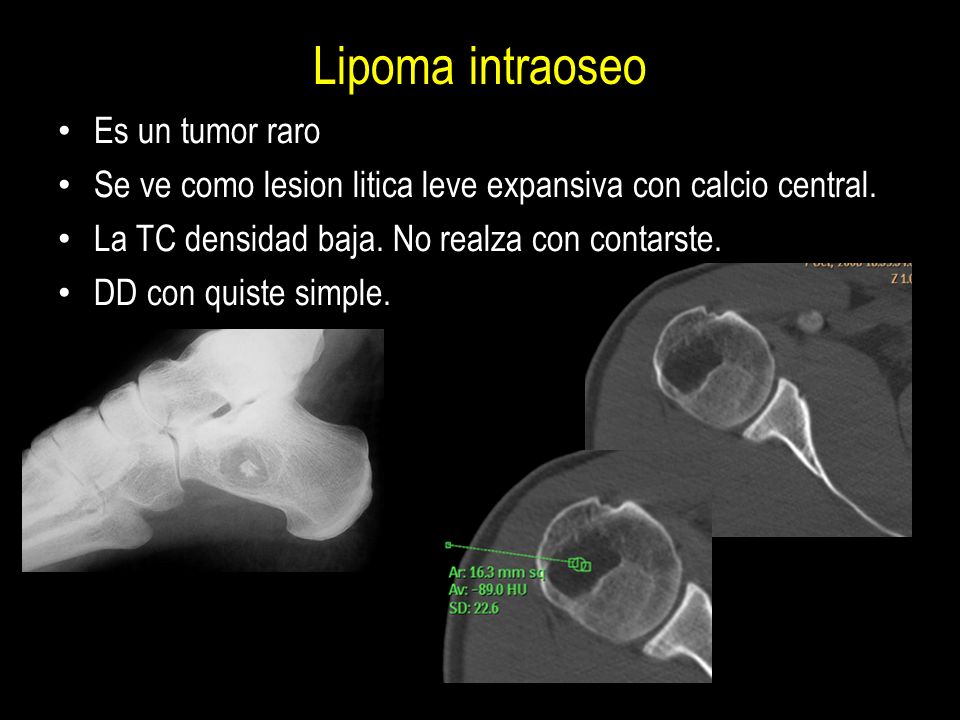

70 Lipoma intraoseo Es un tumor raro
Se ve como lesion litica leve expansiva con calcio central. La TC densidad baja. No realza con contarste. DD con quiste simple.

71 RX T2 T1

72 Cuidado que no todo cambio de la señal es patologico
Lipoma intraoseo Seudolesion grasa

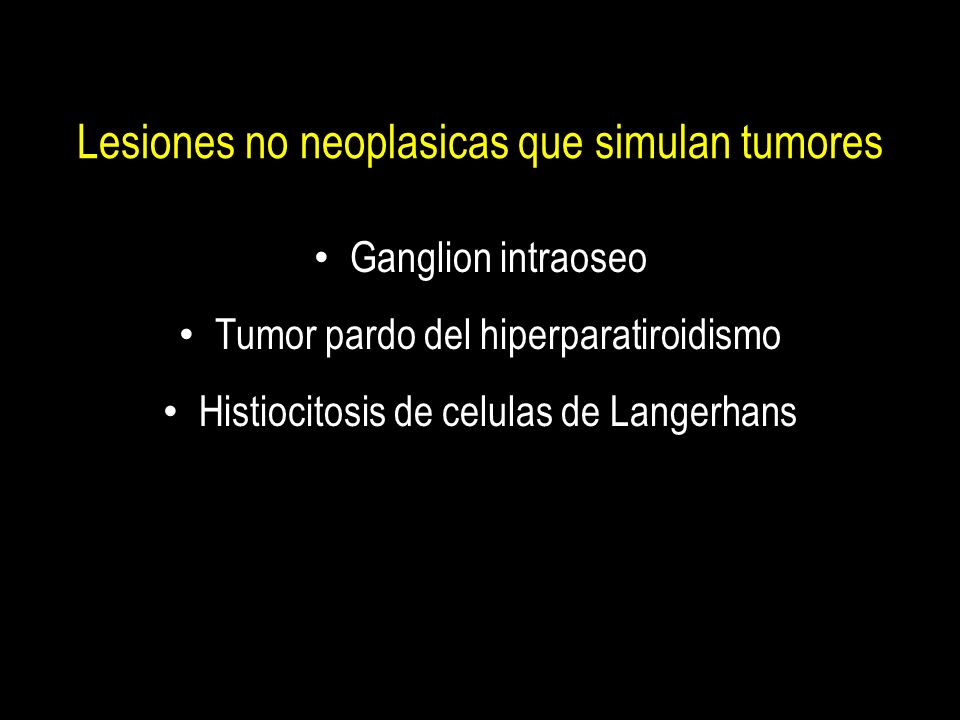

73 Lesiones no neoplasicas que simulan tumores
Ganglion intraoseo Tumor pardo del hiperparatiroidismo Histiocitosis de celulas de Langerhans

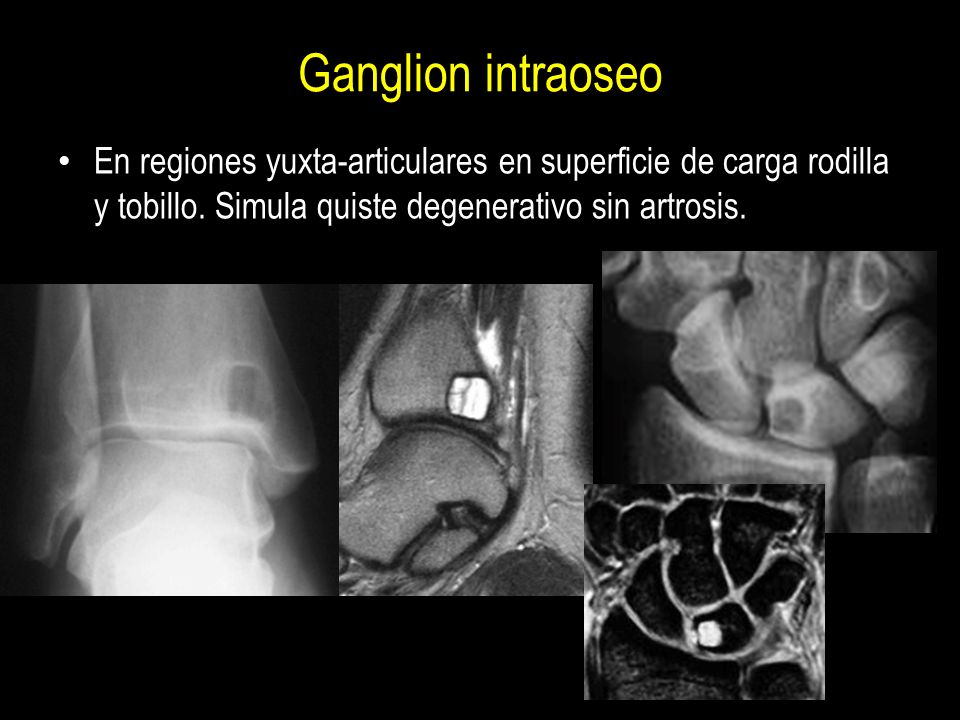

74 Ganglion intraoseo En regiones yuxta-articulares en superficie de carga rodilla y tobillo. Simula quiste degenerativo sin artrosis.

75 Tumor pardo Hiperpara P. Secrecion excesiva de HPT por glandulas hiperactivas. Hiperpara S. I.Renal. Osteodistrofia renal. Lesiones liticas solitarias o multiples en huesos tubulares largos y cortos Hallazgos asociados: osteopenia, reabsorcion osea, aspecto granuloso en sal y pimienta del craneo, reabsorcion de los extremos acromiales y claviculas y calcificaciones de partes blandas. DD MTS

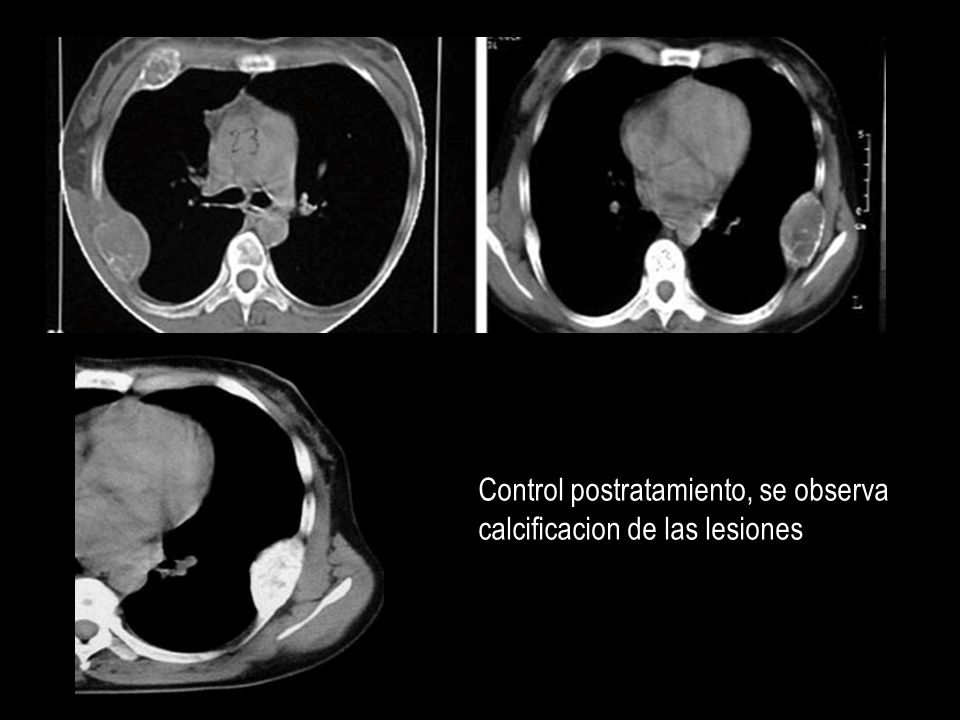

76 Control postratamiento, se observa calcificacion de las lesiones

77 Granuloma Eosinofilo Histiocitosis de celulas de Lngerhans
Proliferación de histiocitos o células de Langerhans de etiología desconocida Lesiones solitarias o multiples. < 30 años Lesiones liticas o esclerosas, de margenes bien o mal definidas. Es como la osteomielitis. Es un gran simulador de lesiones B y M. Craneo, las costillas, las pelvis, la columna y huesos largos.

78 Granuloma eosinofilo En craneo tienen aspecto de sacabocado con bordes bien definidos

79 Granuloma eosinofilo Columna. Progresión de una lesión lítica, origina una vértebra plana, con preservación del disco y elementos posteriores, sin masa de tejidos blandos.

80 Granuloma eosinofilo DD con MTS blasticas y osteomielitis

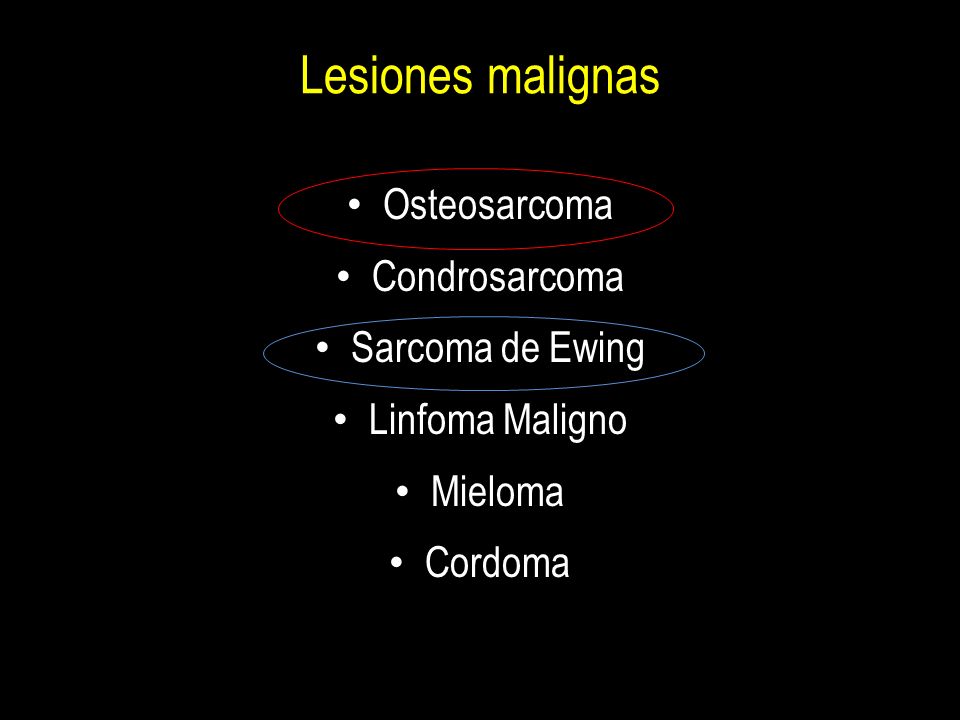

81 Lesiones malignas Osteosarcoma Condrosarcoma Sarcoma de Ewing
Linfoma Maligno Mieloma Cordoma

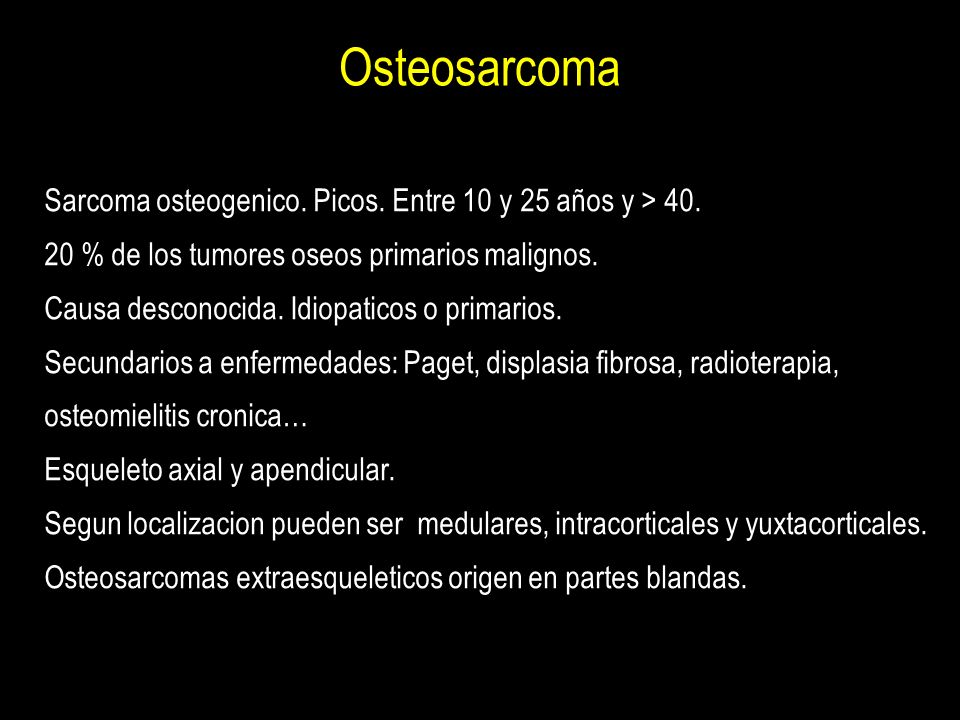

82 Osteosarcoma Sarcoma osteogenico. Picos. Entre 10 y 25 años y > 40.
20 % de los tumores oseos primarios malignos. Causa desconocida. Idiopaticos o primarios. Secundarios a enfermedades: Paget, displasia fibrosa, radioterapia, osteomielitis cronica… Esqueleto axial y apendicular. Segun localizacion pueden ser medulares, intracorticales y yuxtacorticales. Osteosarcomas extraesqueleticos origen en partes blandas.

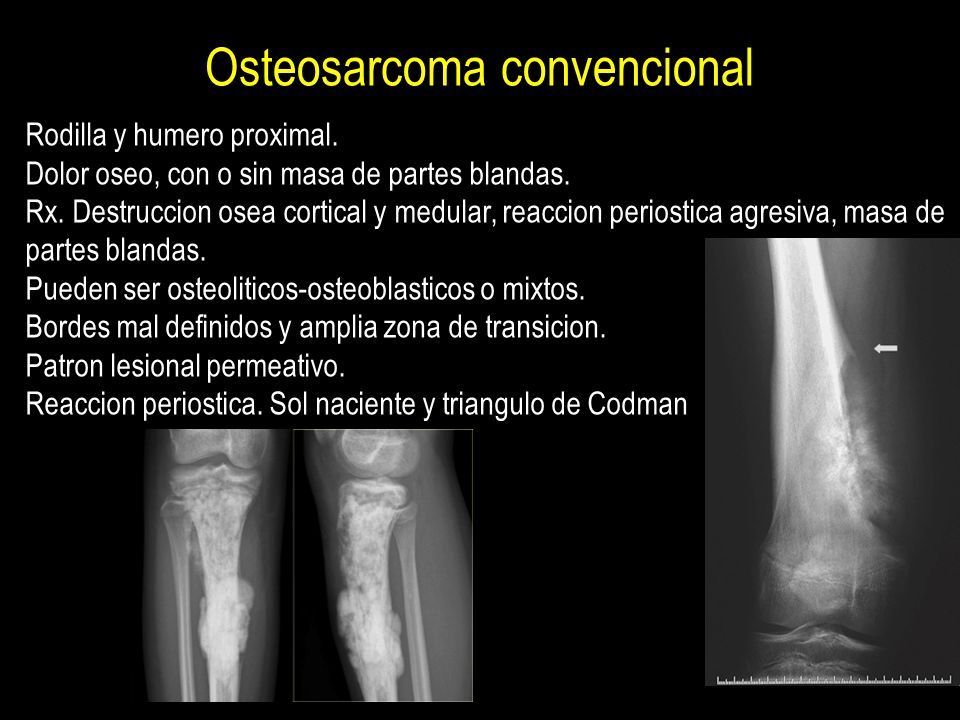

83 Osteosarcoma convencional
Rodilla y humero proximal. Dolor oseo, con o sin masa de partes blandas. Rx. Destruccion osea cortical y medular, reaccion periostica agresiva, masa de partes blandas. Pueden ser osteoliticos-osteoblasticos o mixtos. Bordes mal definidos y amplia zona de transicion. Patron lesional permeativo. Reaccion periostica. Sol naciente y triangulo de Codman

84 TC. reconocer el patron de matriz osea

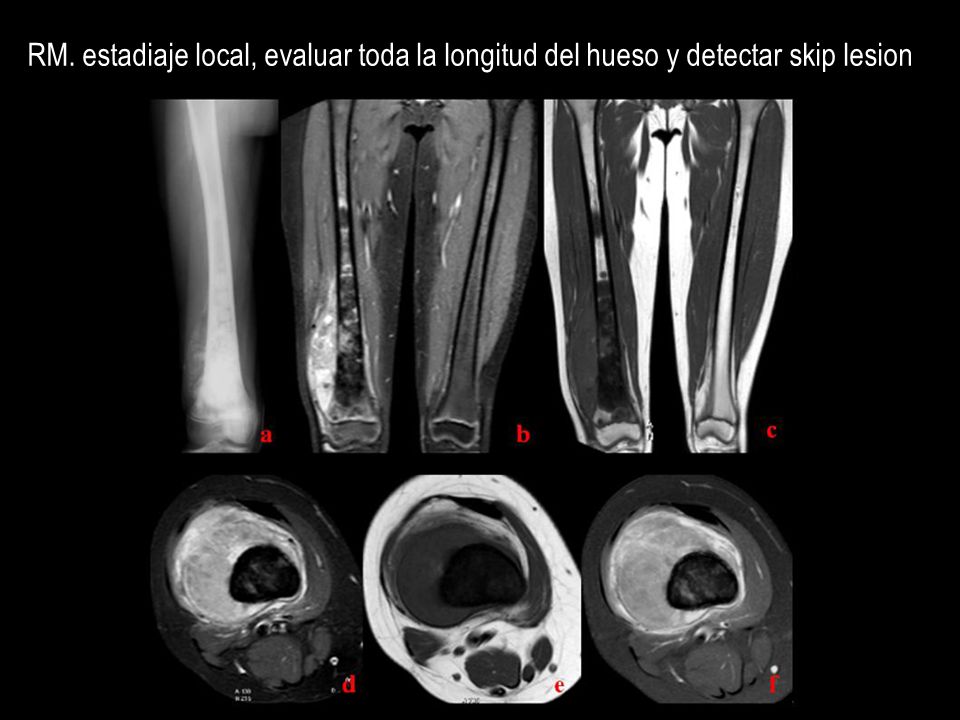

85 RM. estadiaje local, evaluar toda la longitud del hueso y detectar skip lesion

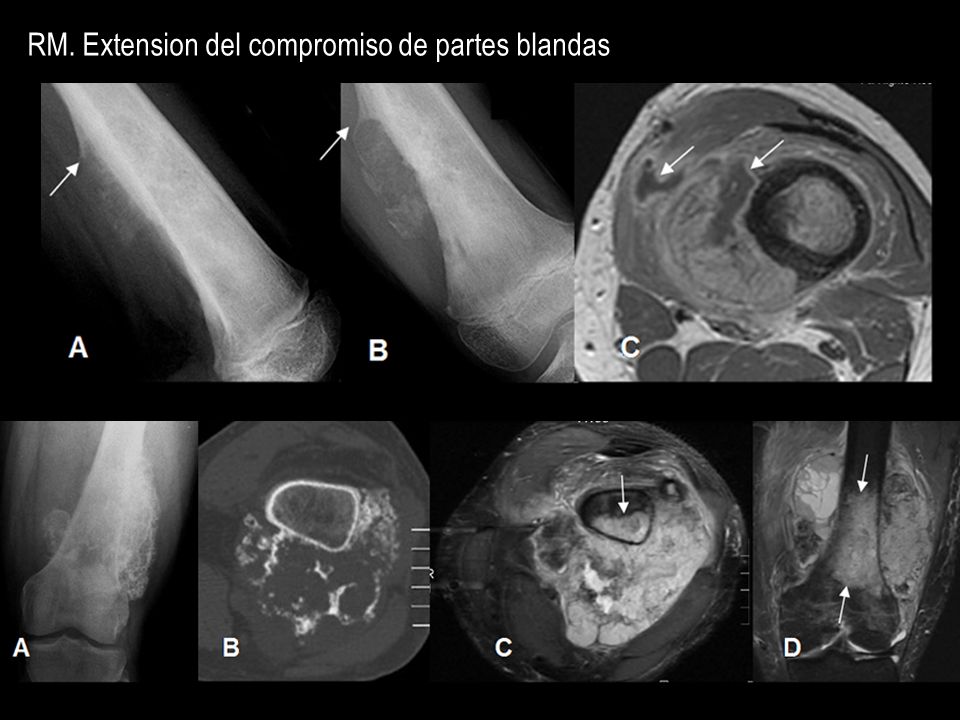

86 RM. Extension del compromiso de partes blandas

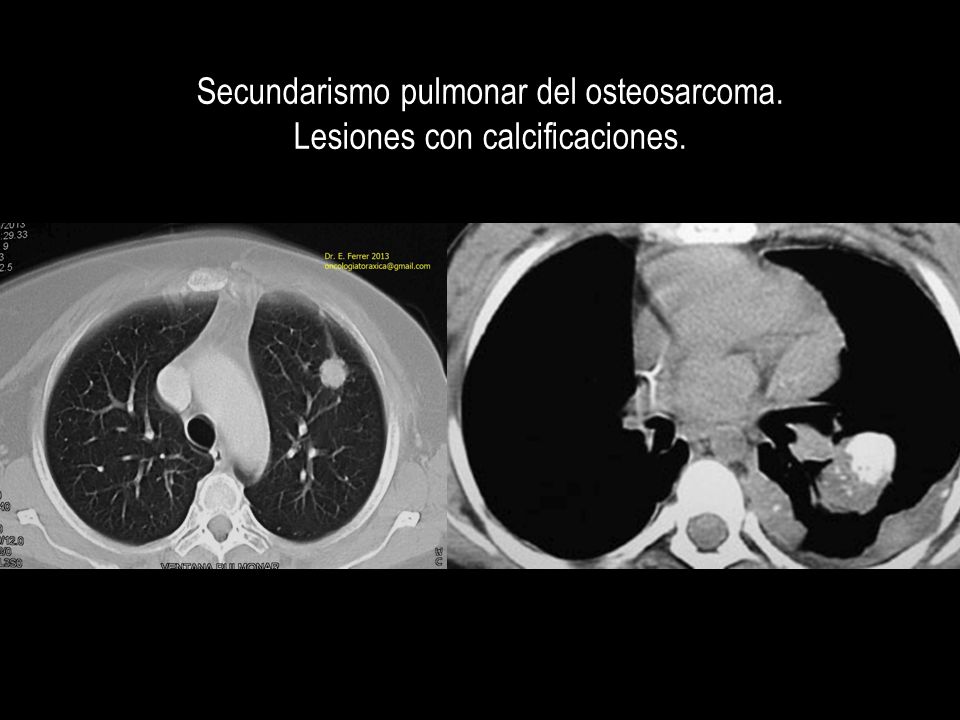

87 Secundarismo pulmonar del osteosarcoma. Lesiones con calcificaciones.

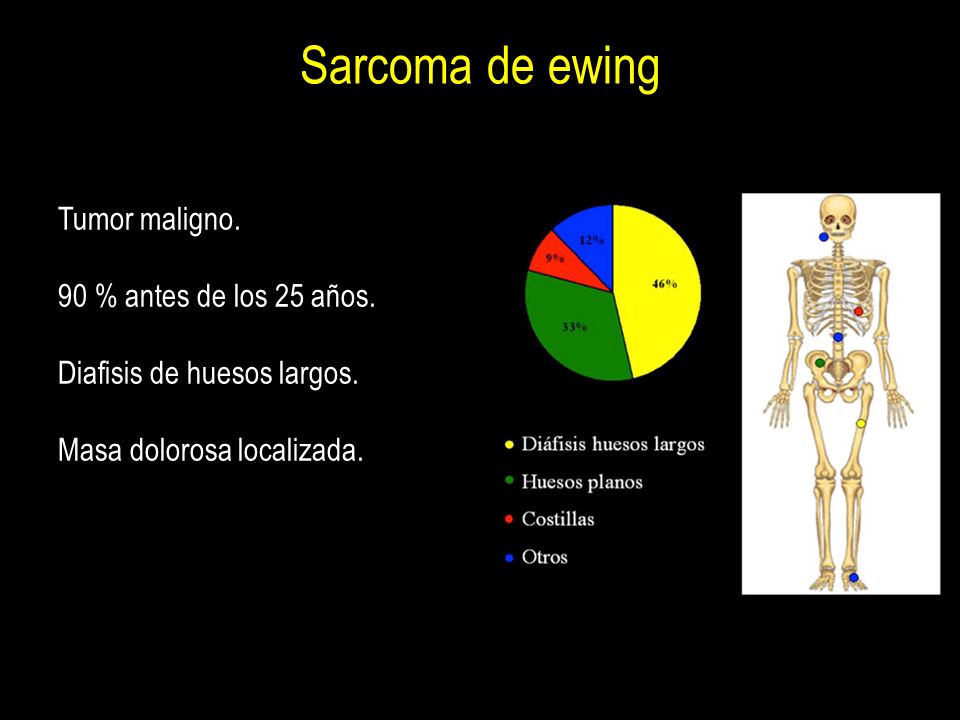

88 Sarcoma de ewing Tumor maligno. 90 % antes de los 25 años.
Diafisis de huesos largos. Masa dolorosa localizada.

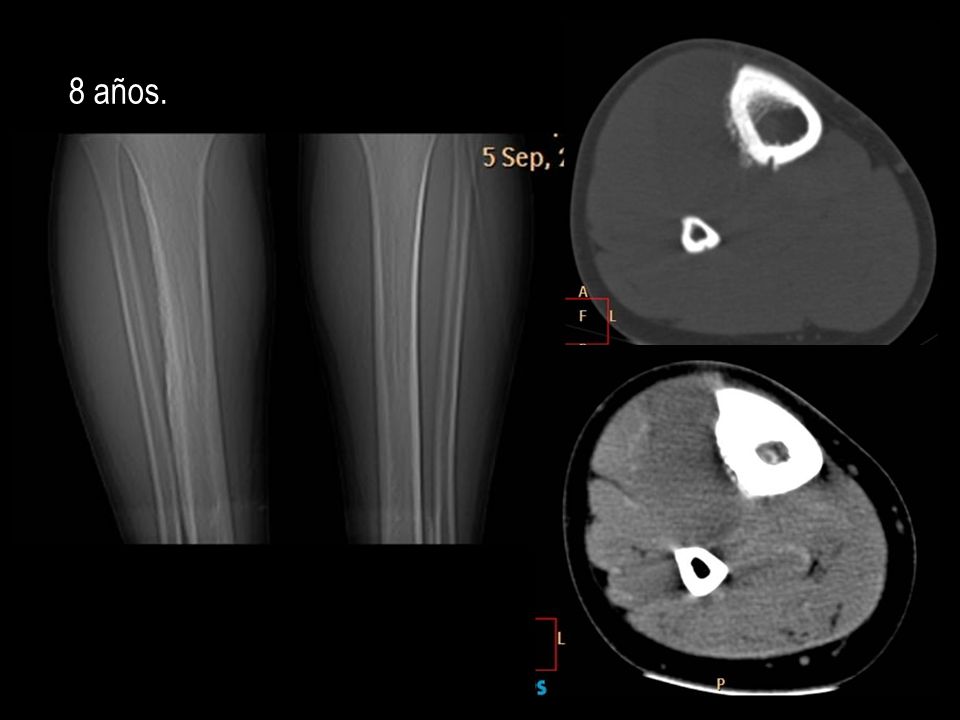

89 8 años.

90

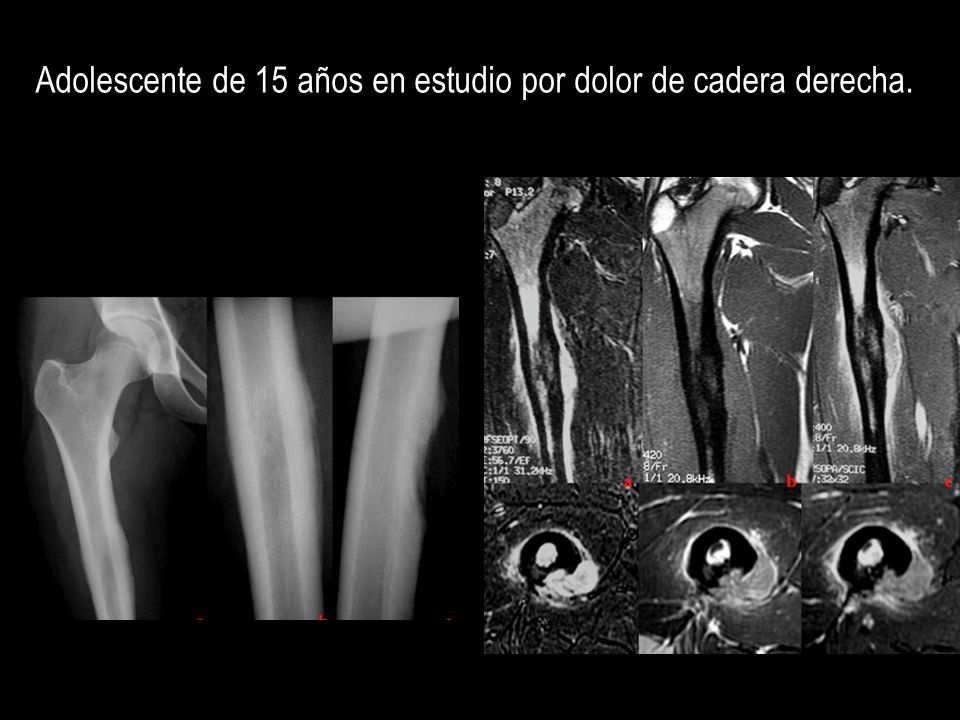

91 Adolescente de 15 años en estudio por dolor de cadera derecha.

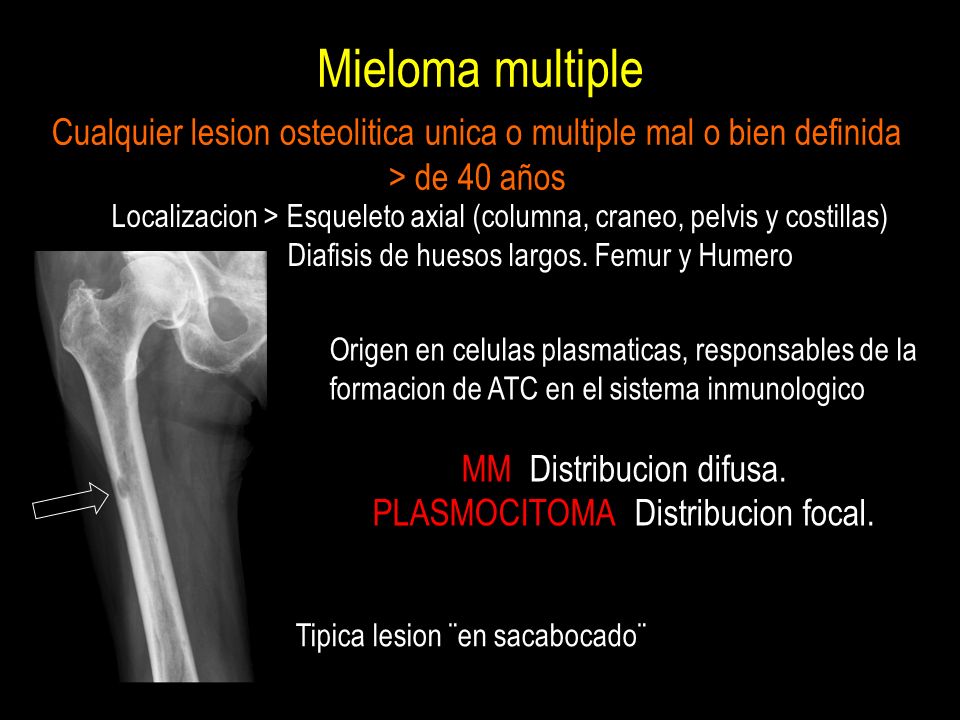

92 Mieloma multiple Cualquier lesion osteolitica unica o multiple mal o bien definida > de 40 años Localizacion > Esqueleto axial (columna, craneo, pelvis y costillas) Diafisis de huesos largos. Femur y Humero Origen en celulas plasmaticas, responsables de la formacion de ATC en el sistema inmunologico MM Distribucion difusa. PLASMOCITOMA Distribucion focal. Tipica lesion ¨en sacabocado¨

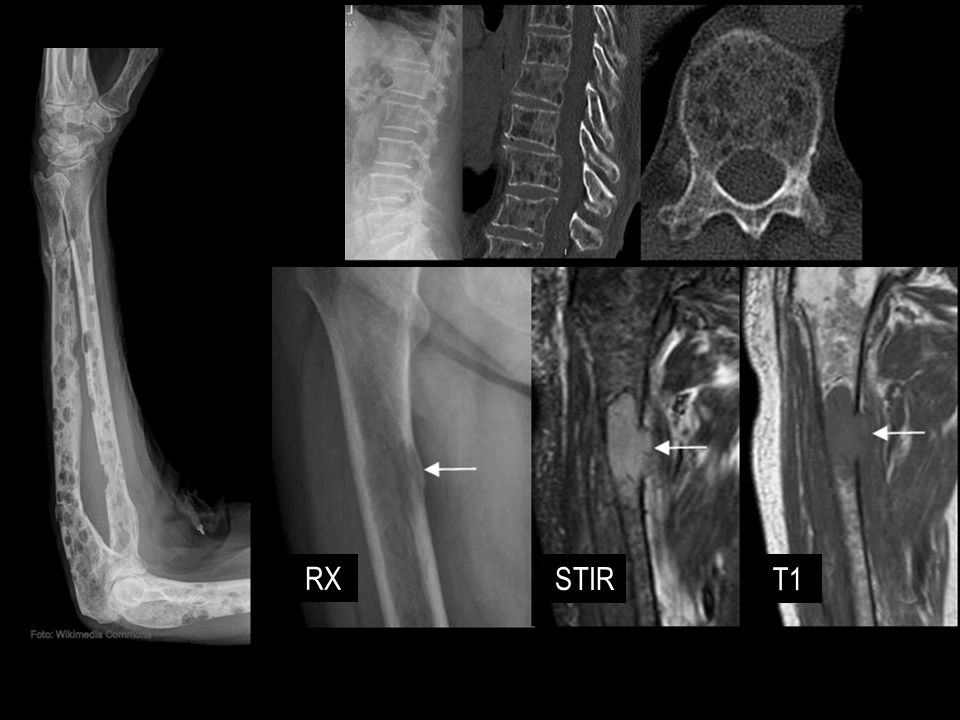

93 RX STIR T1

94 Lesion densa en TC Realce post CE TC TC RM

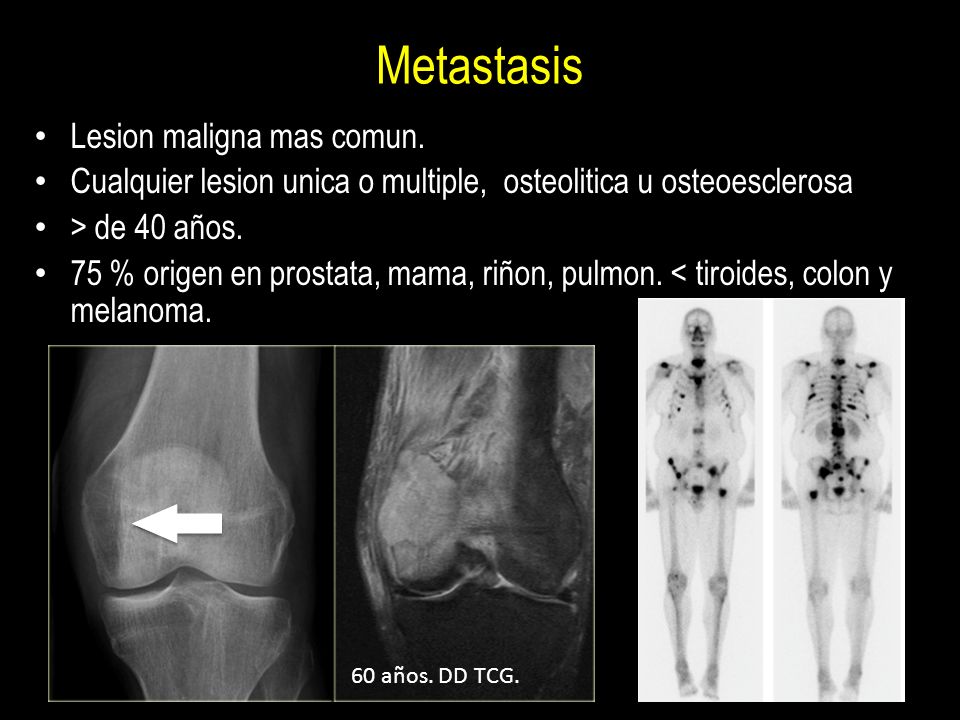

95 Metastasis Lesion maligna mas comun.
Cualquier lesion unica o multiple, osteolitica u osteoesclerosa > de 40 años. 75 % origen en prostata, mama, riñon, pulmon. < tiroides, colon y melanoma. 60 años. DD TCG.

96 Metastasis osteoliticas
Riñon Pulmon Colon Melanoma Ca Pulmon no microcitico: Adenocarcinoma, esacmoso y celulas grandes

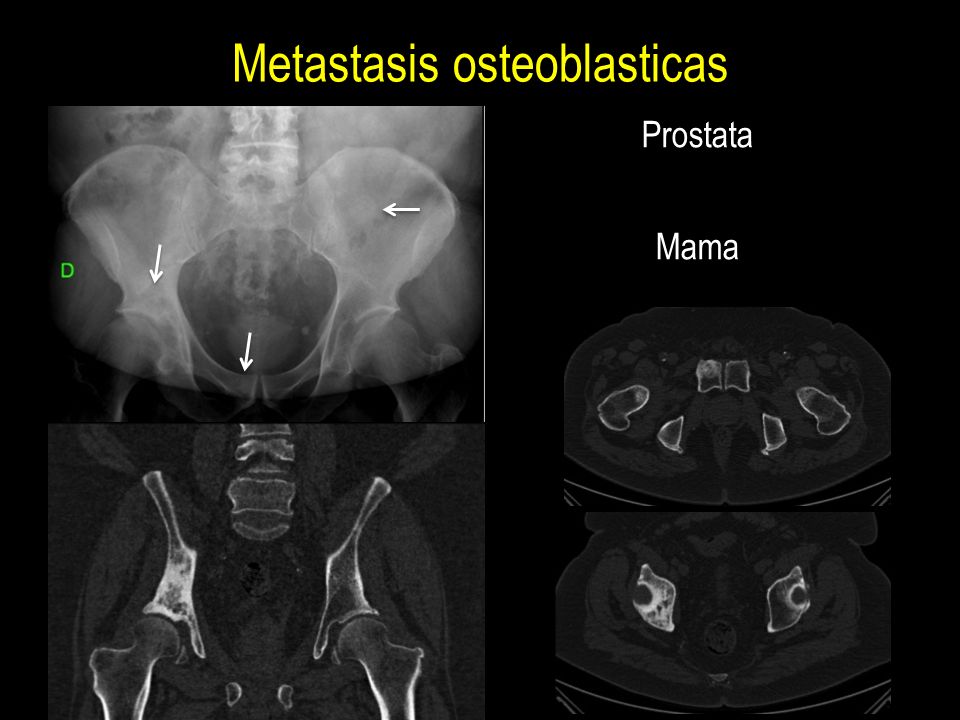

97 Metastasis osteoblasticas
Prostata Mama

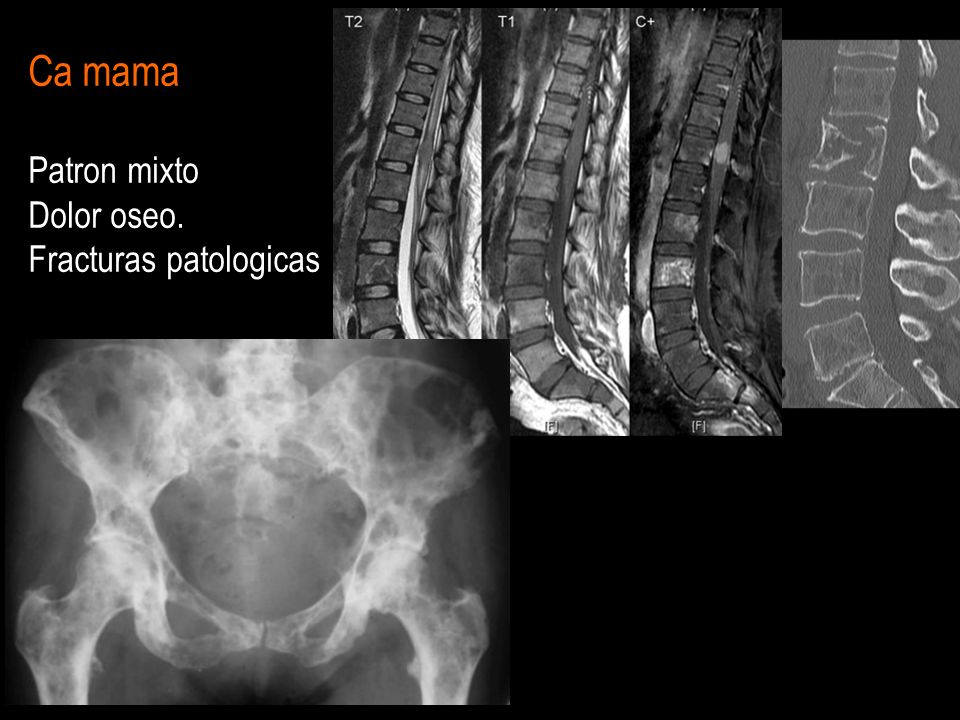

98 Ca mama Patron mixto Dolor oseo. Fracturas patologicas

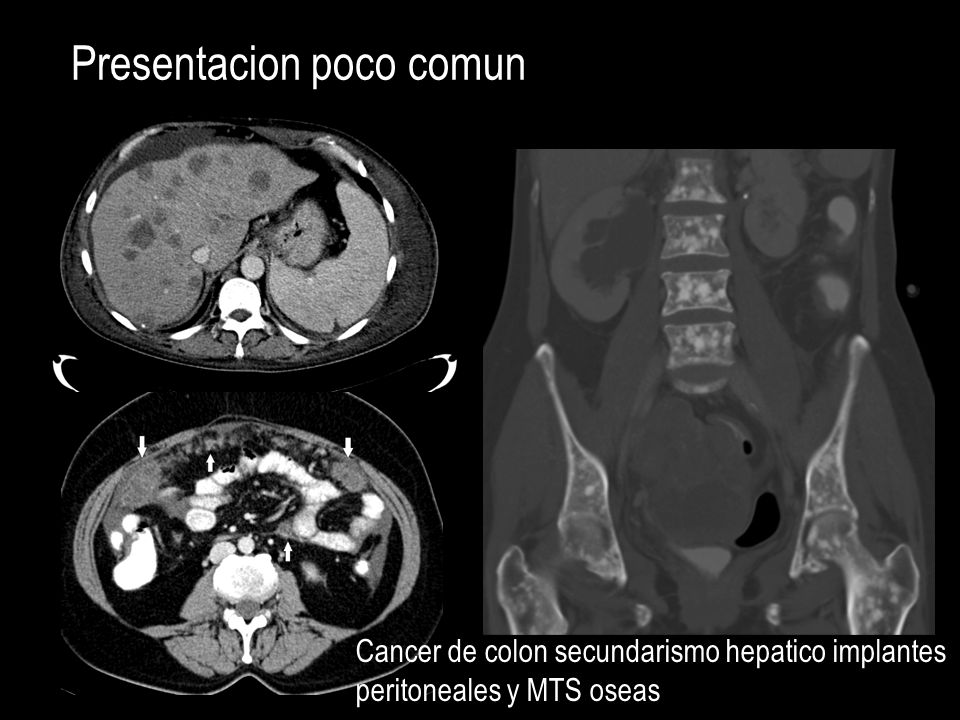

99 Presentacion poco comun
Cancer de colon secundarismo hepatico implantes peritoneales y MTS oseas

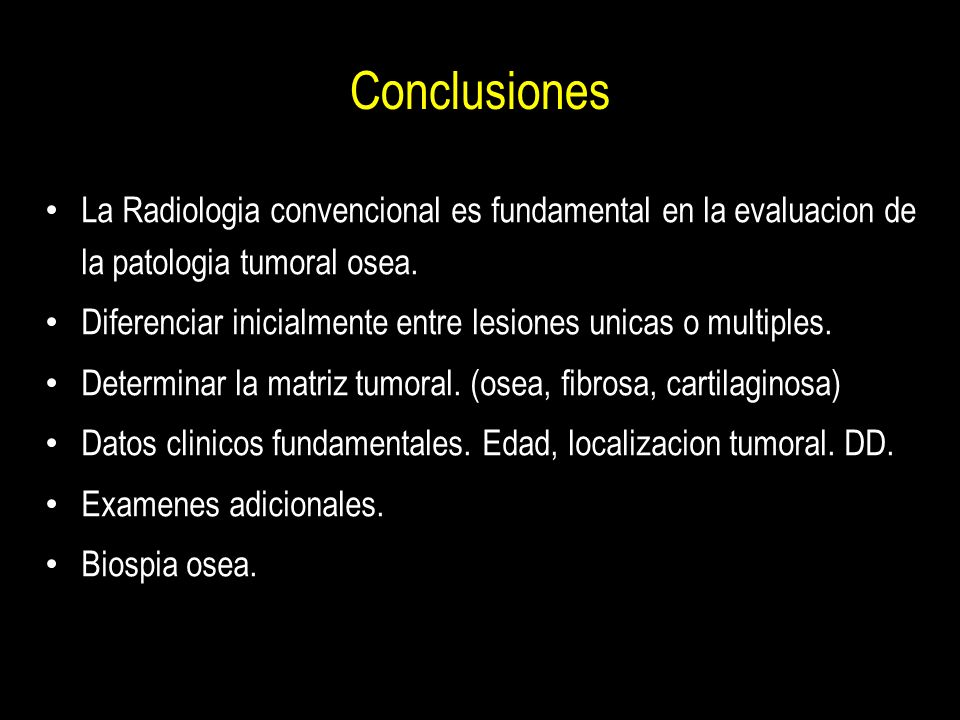

100 Conclusiones La Radiologia convencional es fundamental en la evaluacion de la patologia tumoral osea. Diferenciar inicialmente entre lesiones unicas o multiples. Determinar la matriz tumoral. (osea, fibrosa, cartilaginosa) Datos clinicos fundamentales. Edad, localizacion tumoral. DD. Examenes adicionales. Biospia osea.
