1 Ayudantía Electrónica Leonardo Ramírez M. Pontificia Universidad Católica de Chile IIC 2342 Arquitectura de Computadores

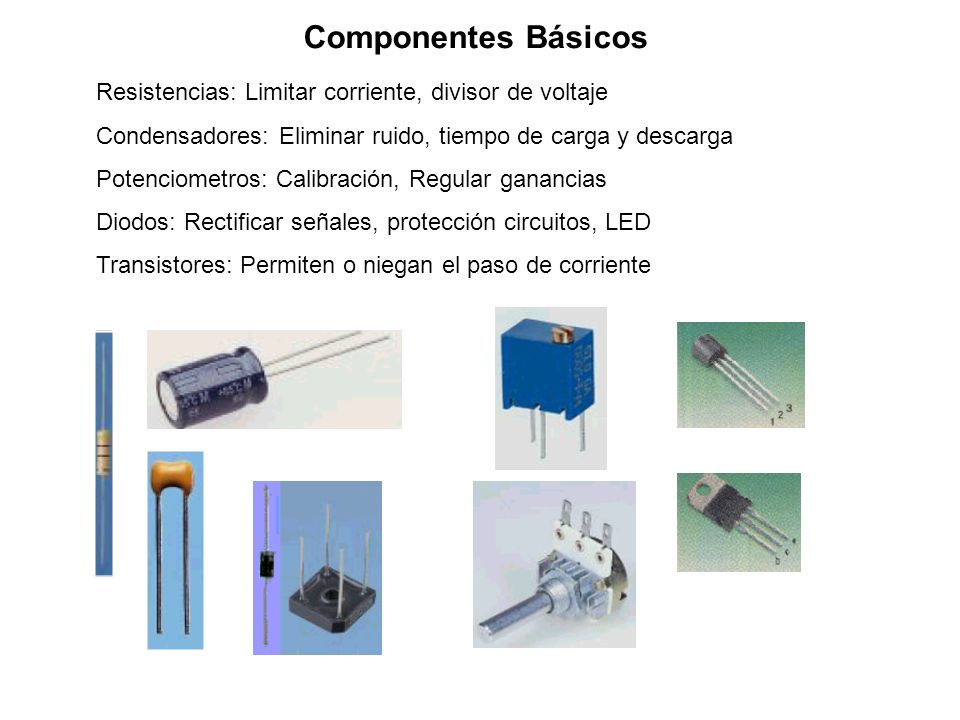

2 Resistencias: Limitar corriente, divisor de voltaje Condensadores: Eliminar ruido, tiempo de carga y descarga Potenciometros: Calibración, Regular ganancias Diodos: Rectificar señales, protección circuitos, LED Transistores: Permiten o niegan el paso de corriente Componentes Básicos

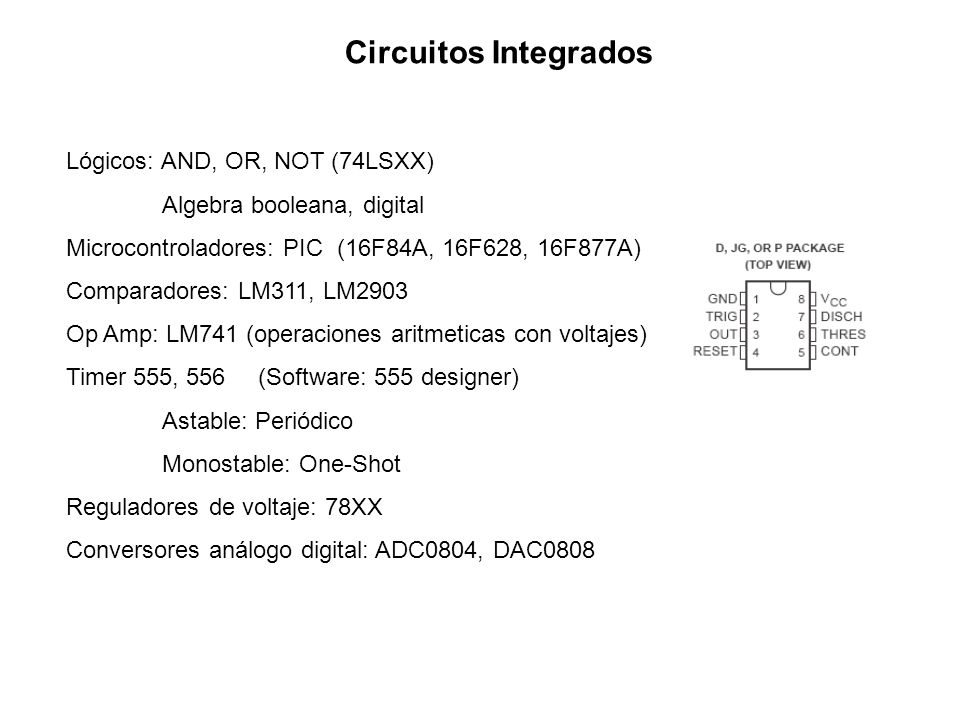

3 Circuitos Integrados Lógicos: AND, OR, NOT (74LSXX) Algebra booleana, digital Microcontroladores: PIC (16F84A, 16F628, 16F877A) Comparadores: LM311, LM2903 Op Amp: LM741 (operaciones aritmeticas con voltajes) Timer 555, 556(Software: 555 designer) Astable: Periódico Monostable: One-Shot Reguladores de voltaje: 78XX Conversores análogo digital: ADC0804, DAC0808

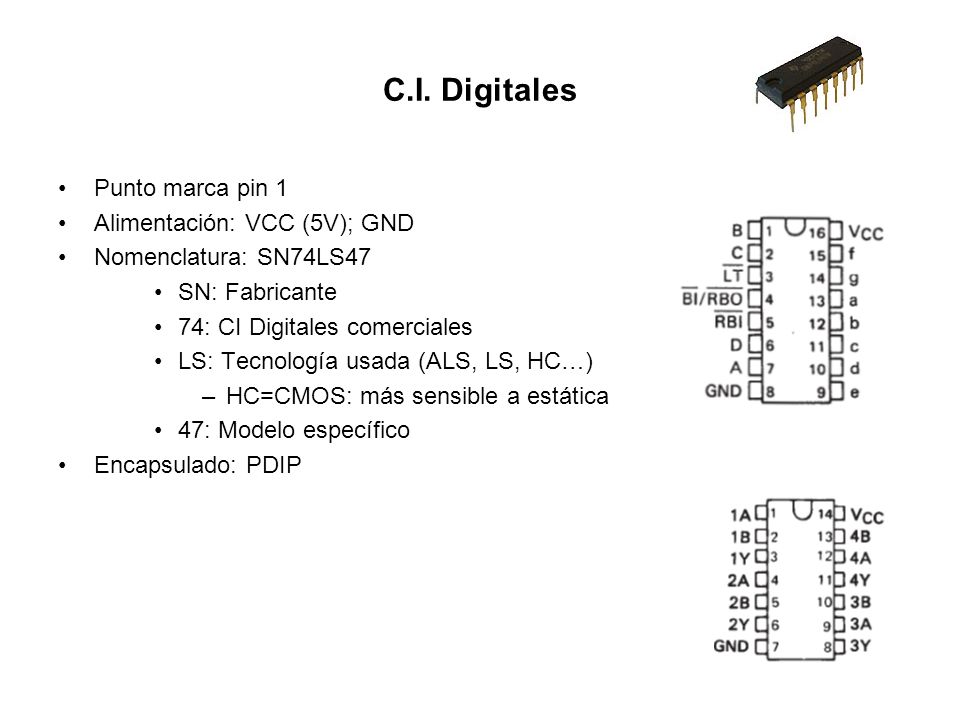

4 C.I. Digitales Punto marca pin 1 Alimentación: VCC (5V); GND Nomenclatura: SN74LS47 SN: Fabricante 74: CI Digitales comerciales LS: Tecnología usada (ALS, LS, HC…) –HC=CMOS: más sensible a estática 47: Modelo específico Encapsulado: PDIP

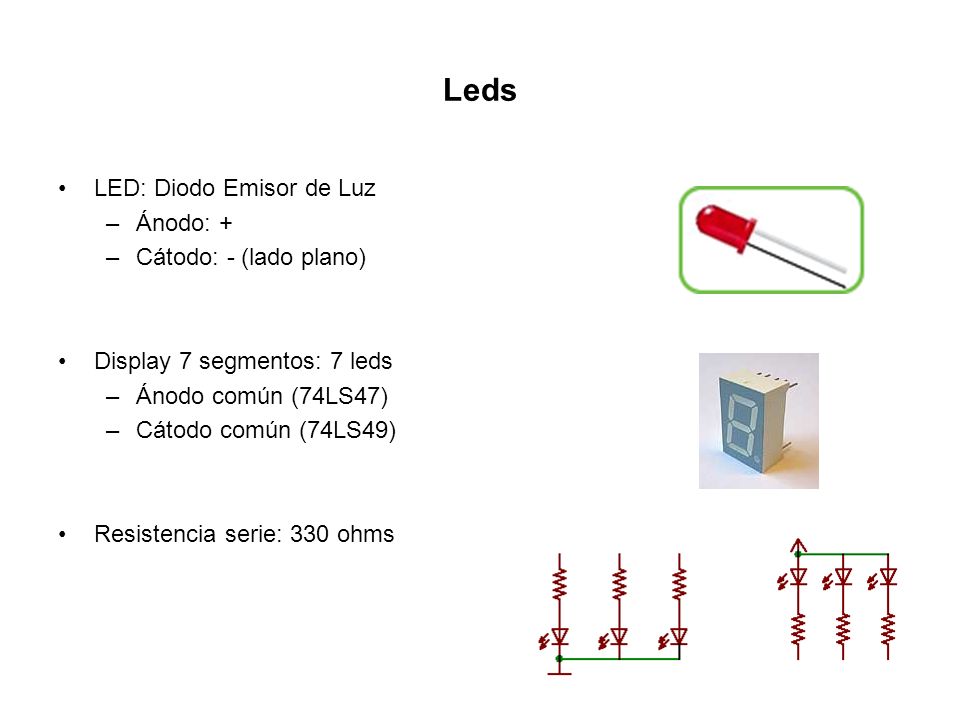

5 Leds LED: Diodo Emisor de Luz –Ánodo: + –Cátodo: - (lado plano) Display 7 segmentos: 7 leds –Ánodo común (74LS47) –Cátodo común (74LS49) Resistencia serie: 330 ohms

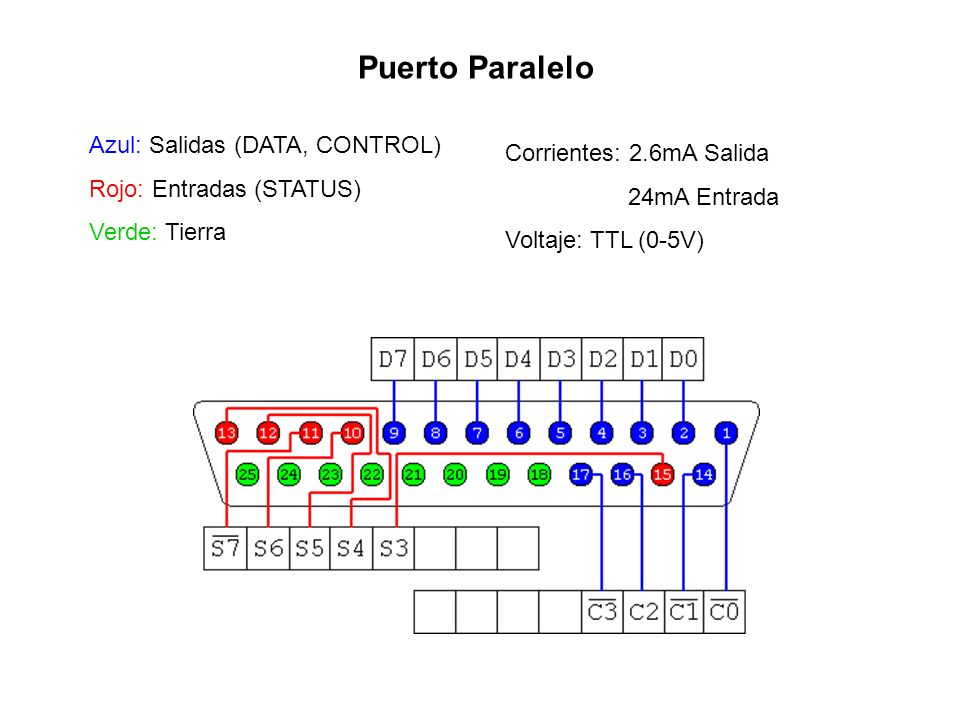

6 Puerto Paralelo Azul: Salidas (DATA, CONTROL) Rojo: Entradas (STATUS) Verde: Tierra Corrientes: 2.6mA Salida 24mA Entrada Voltaje: TTL (0-5V)

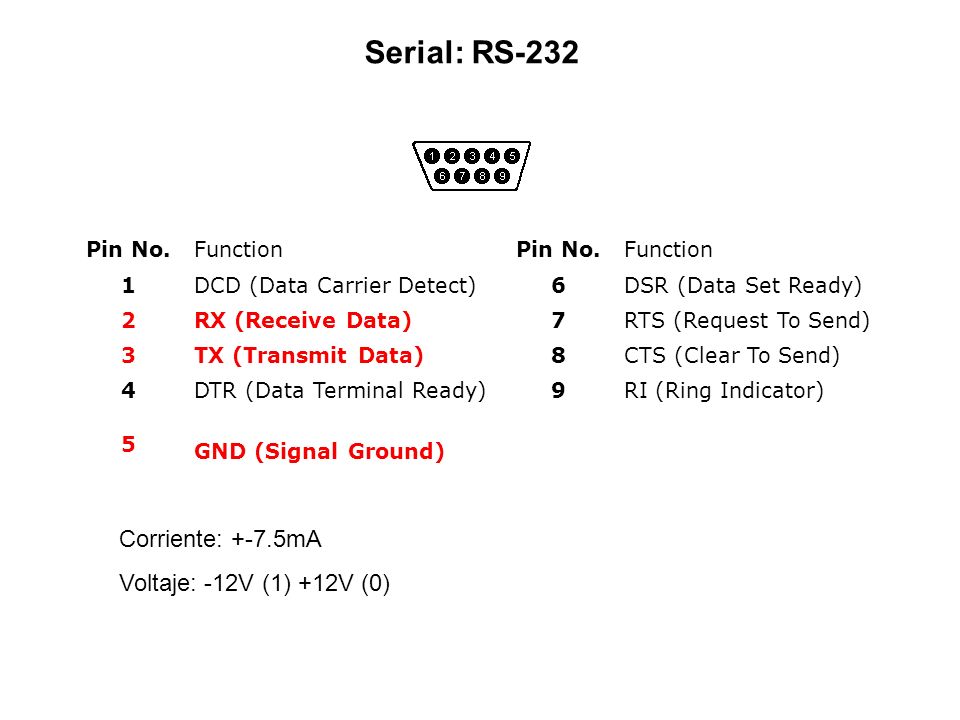

7 Serial: RS-232 Pin No.FunctionPin No.Function 1DCD (Data Carrier Detect)6DSR (Data Set Ready) 2RX (Receive Data)7RTS (Request To Send) 3TX (Transmit Data)8CTS (Clear To Send) 4DTR (Data Terminal Ready)9RI (Ring Indicator) 5 GND (Signal Ground) Corriente: +-7.5mA Voltaje: -12V (1) +12V (0)

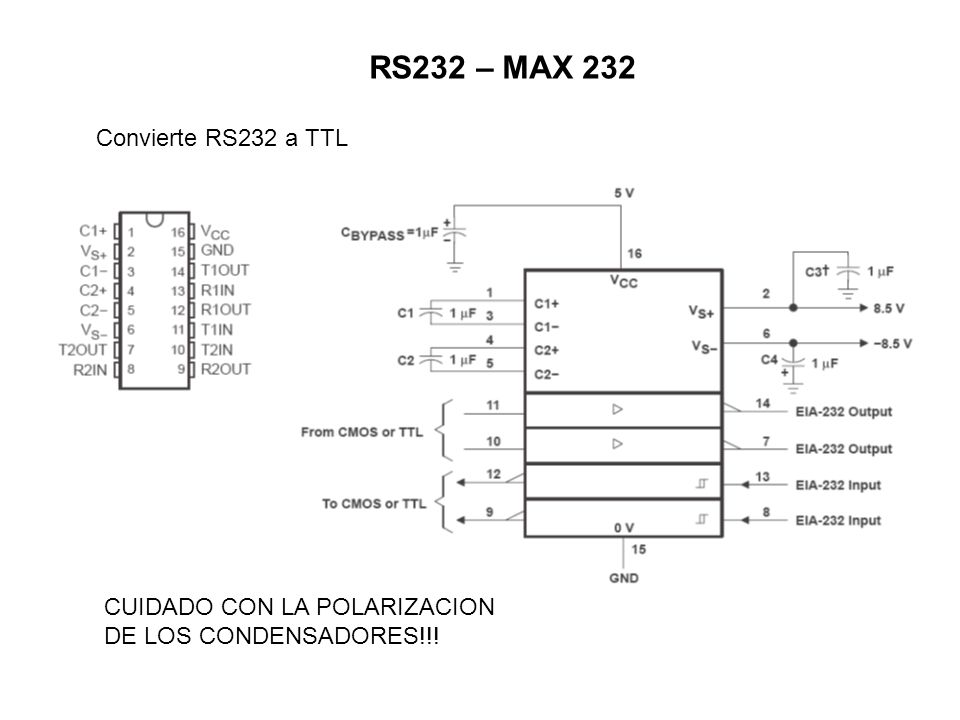

8 RS232 – MAX 232 CUIDADO CON LA POLARIZACION DE LOS CONDENSADORES!!! Convierte RS232 a TTL

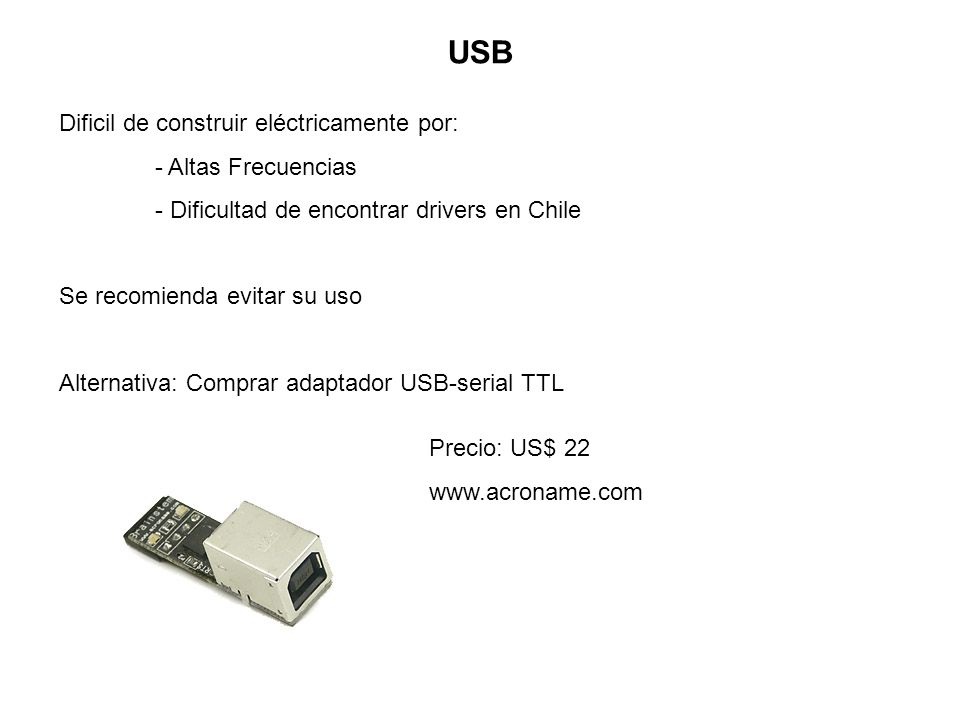

9 USB Dificil de construir eléctricamente por: - Altas Frecuencias - Dificultad de encontrar drivers en Chile Se recomienda evitar su uso Alternativa: Comprar adaptador USB-serial TTL Precio: US$ 22 www.acroname.com

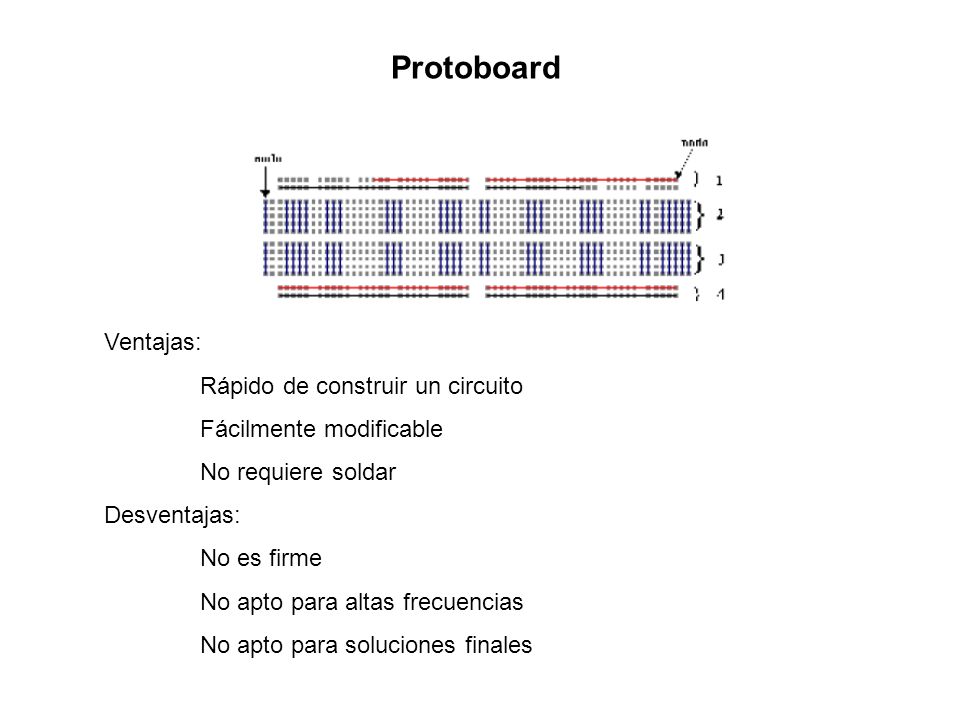

10 Protoboard Ventajas: Rápido de construir un circuito Fácilmente modificable No requiere soldar Desventajas: No es firme No apto para altas frecuencias No apto para soluciones finales

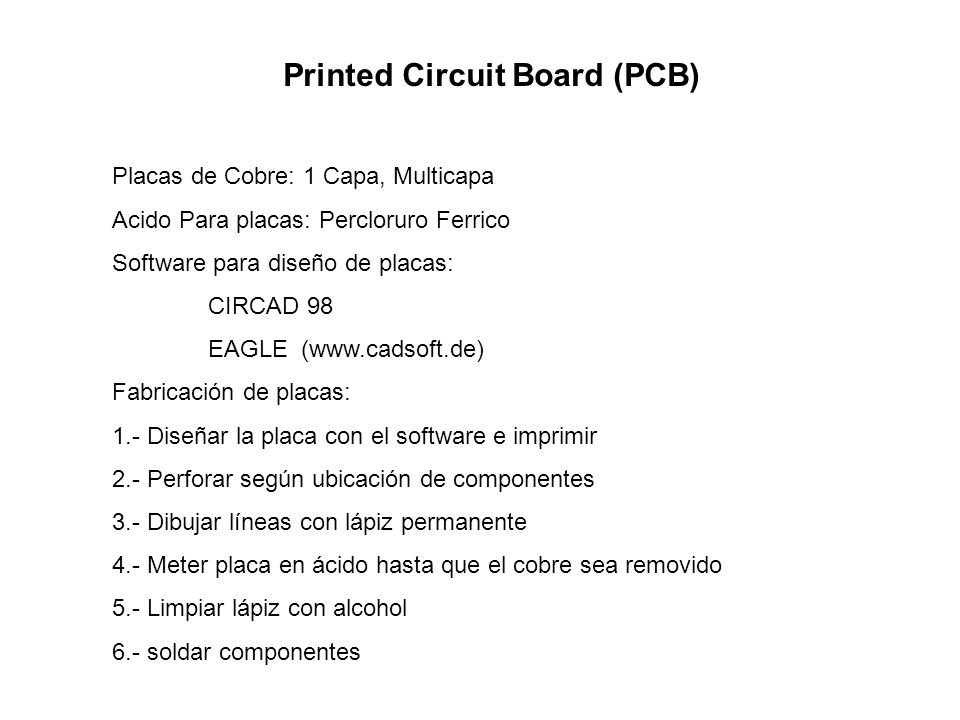

11 Printed Circuit Board (PCB) Placas de Cobre: 1 Capa, Multicapa Acido Para placas: Percloruro Ferrico Software para diseño de placas: CIRCAD 98 EAGLE (www.cadsoft.de) Fabricación de placas: 1.- Diseñar la placa con el software e imprimir 2.- Perforar según ubicación de componentes 3.- Dibujar líneas con lápiz permanente 4.- Meter placa en ácido hasta que el cobre sea removido 5.- Limpiar lápiz con alcohol 6.- soldar componentes

12 Placas Pre-perforadas Solución Intermedia Permite realizar soluciones relativamente firmes de manera bastante simple Conexiones similares a la protoboard pero requiere soldar

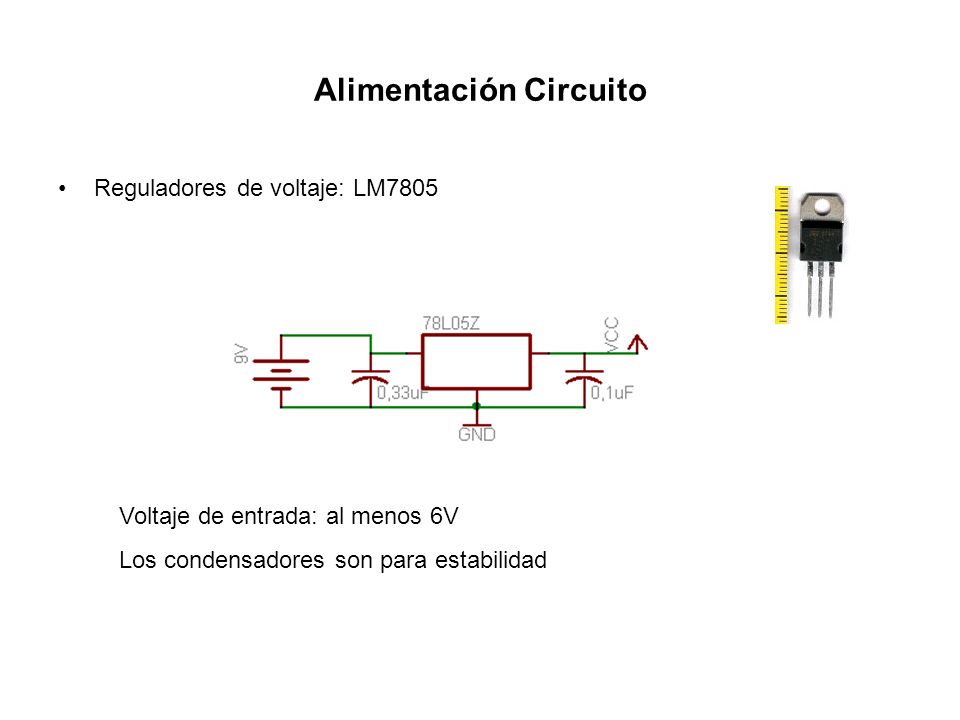

13 Alimentación Circuito Reguladores de voltaje: LM7805 Voltaje de entrada: al menos 6V Los condensadores son para estabilidad

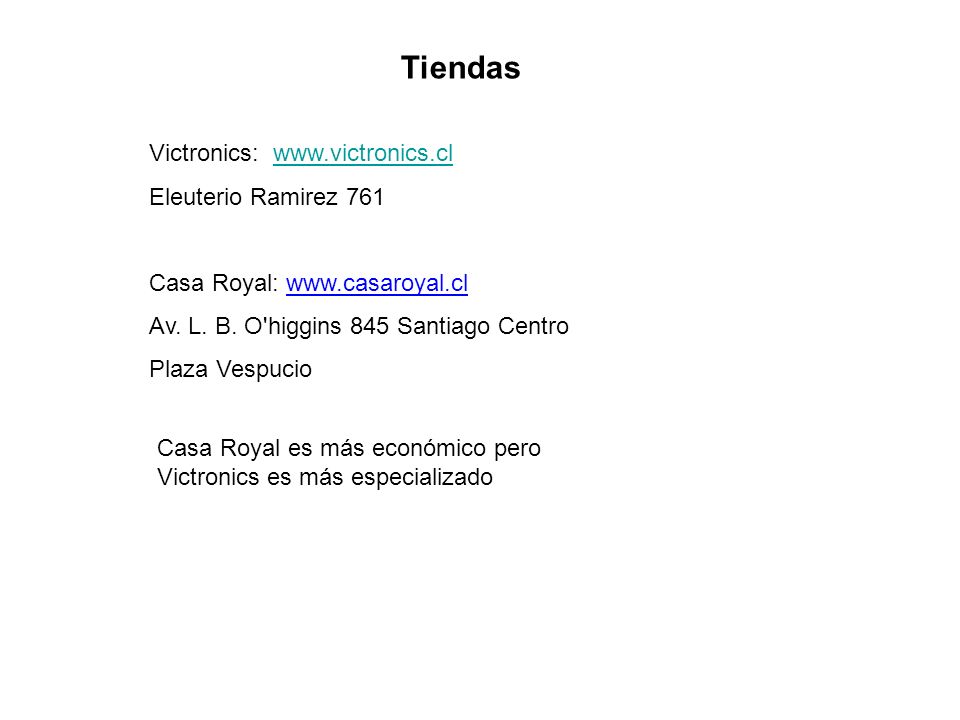

14 Tiendas Victronics: www.victronics.clwww.victronics.cl Eleuterio Ramirez 761 Casa Royal: www.casaroyal.cl Av. L. B. O'higgins 845 Santiago Centro Plaza Vespucio Casa Royal es más económico pero Victronics es más especializado

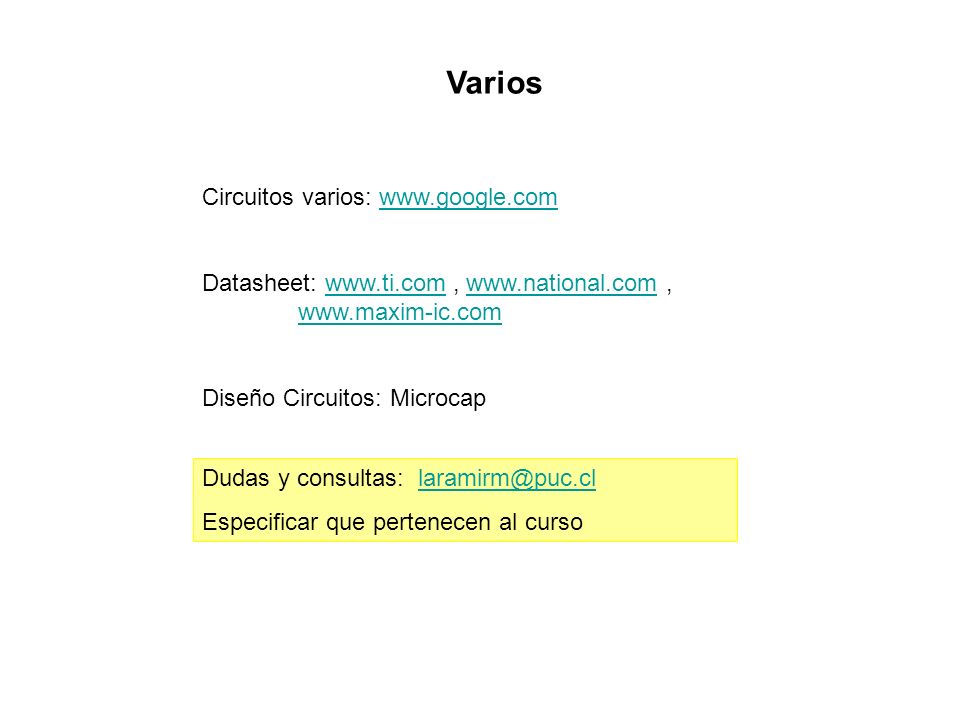

15 Varios Circuitos varios: www.google.comwww.google.com Datasheet: www.ti.com, www.national.com, www.maxim-ic.comwww.ti.comwww.national.com www.maxim-ic.com Diseño Circuitos: Microcap Dudas y consultas: laramirm@puc.cllaramirm@puc.cl Especificar que pertenecen al curso
