1 Diseño Digital FAMILIA LÓGICA TTL

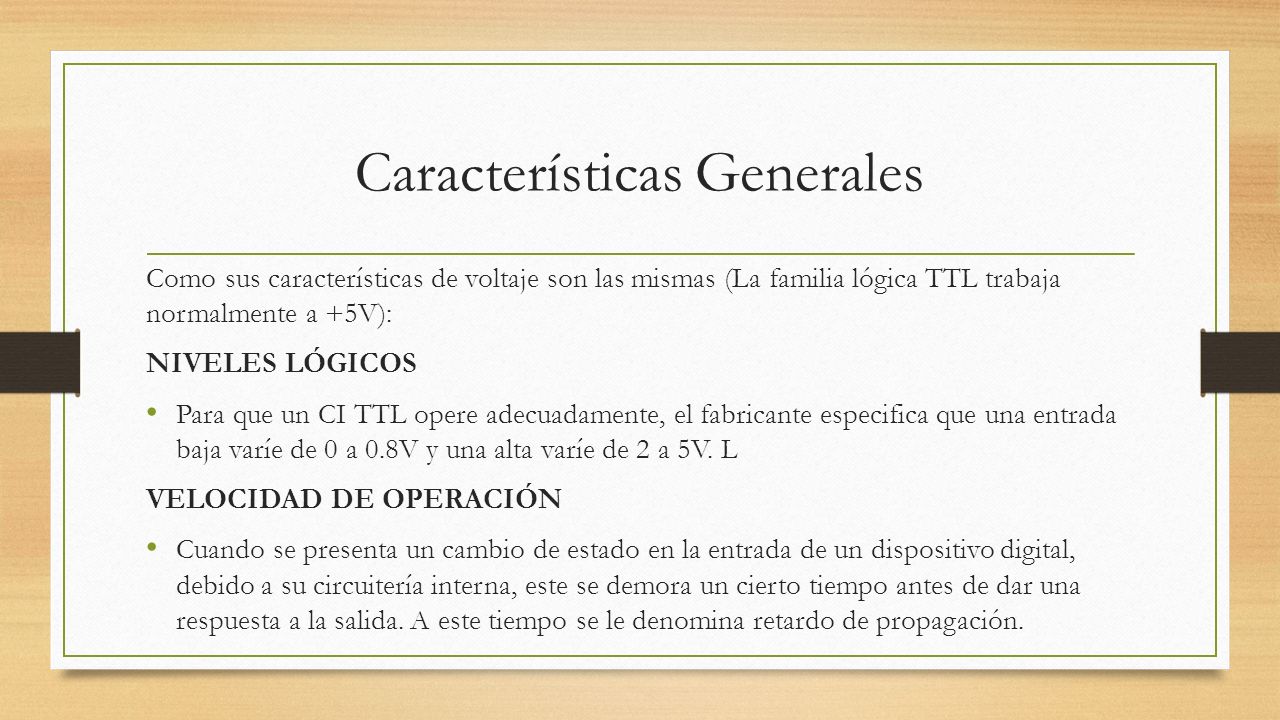

2 Características Generales
Como sus características de voltaje son las mismas (La familia lógica TTL trabaja normalmente a +5V): NIVELES LÓGICOS Para que un CI TTL opere adecuadamente, el fabricante especifica que una entrada baja varíe de 0 a 0.8V y una alta varíe de 2 a 5V. L VELOCIDAD DE OPERACIÓN Cuando se presenta un cambio de estado en la entrada de un dispositivo digital, debido a su circuitería interna, este se demora un cierto tiempo antes de dar una respuesta a la salida. A este tiempo se le denomina retardo de propagación.

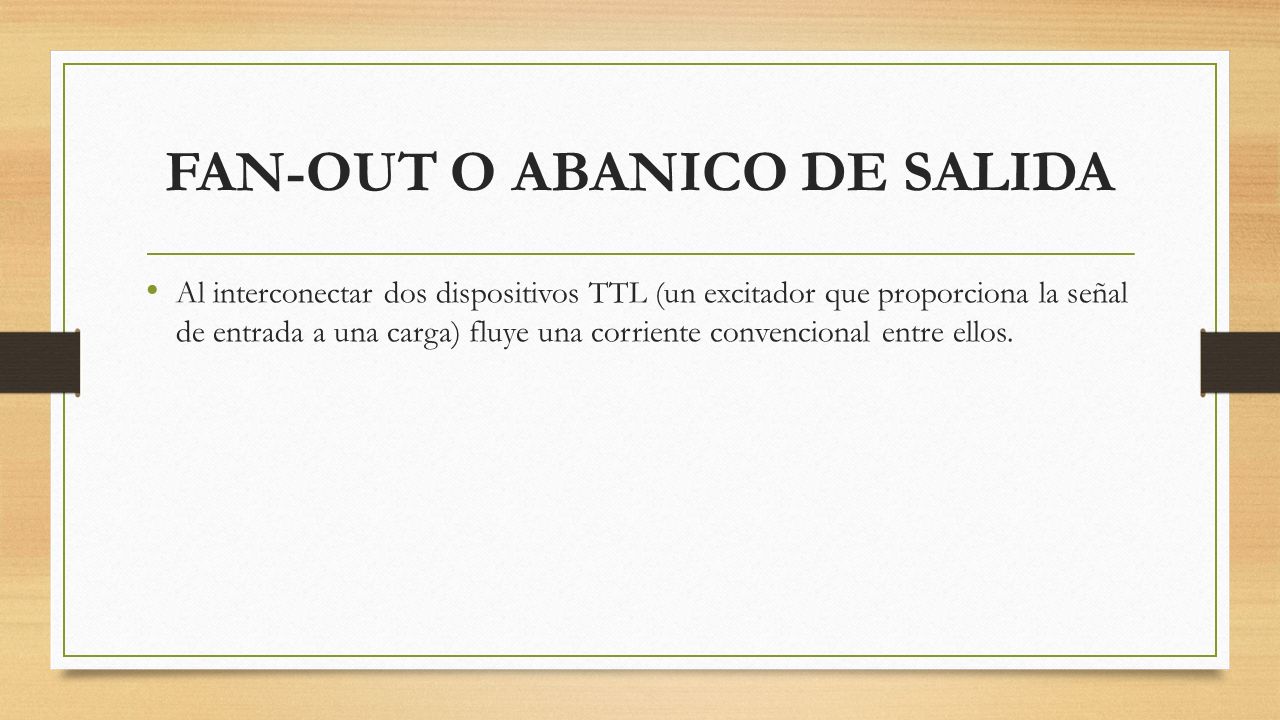

3 FAN-OUT O ABANICO DE SALIDA
Al interconectar dos dispositivos TTL (un excitador que proporciona la señal de entrada a una carga) fluye una corriente convencional entre ellos.

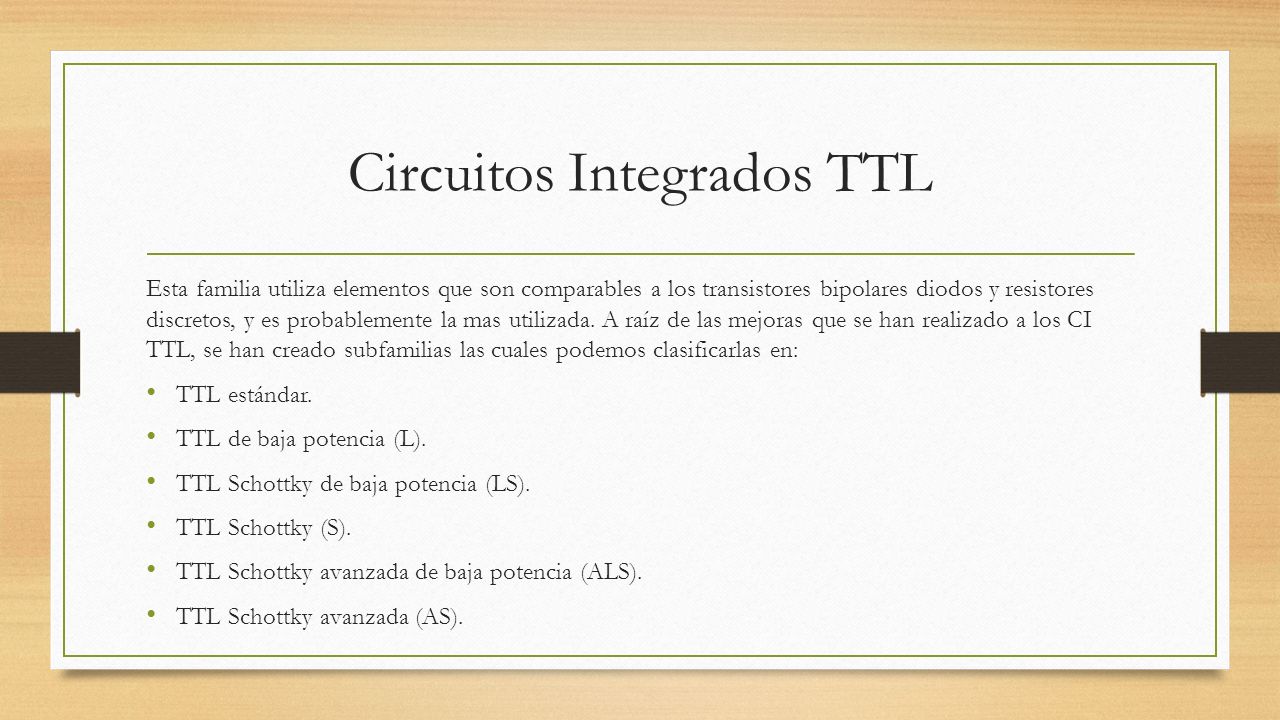

4 Circuitos Integrados TTL
Esta familia utiliza elementos que son comparables a los transistores bipolares diodos y resistores discretos, y es probablemente la mas utilizada. A raíz de las mejoras que se han realizado a los CI TTL, se han creado subfamilias las cuales podemos clasificarlas en: TTL estándar. TTL de baja potencia (L). TTL Schottky de baja potencia (LS). TTL Schottky (S). TTL Schottky avanzada de baja potencia (ALS). TTL Schottky avanzada (AS).

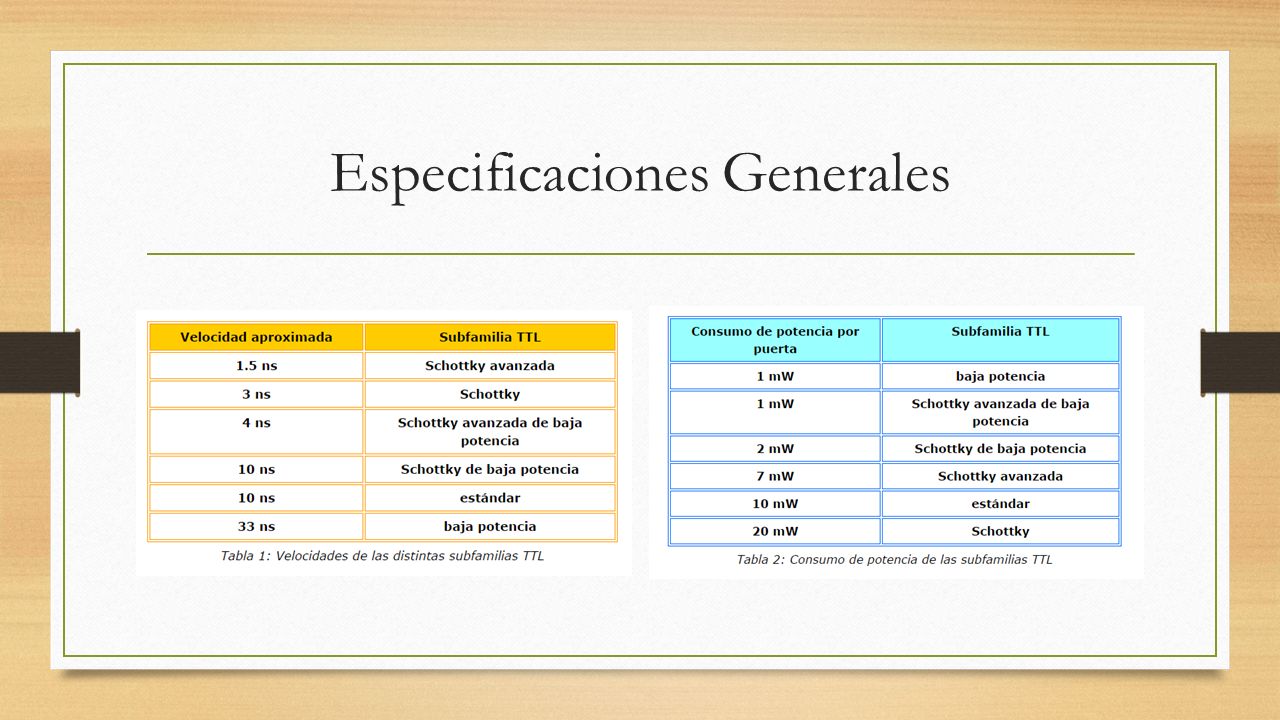

5 Especificaciones Generales

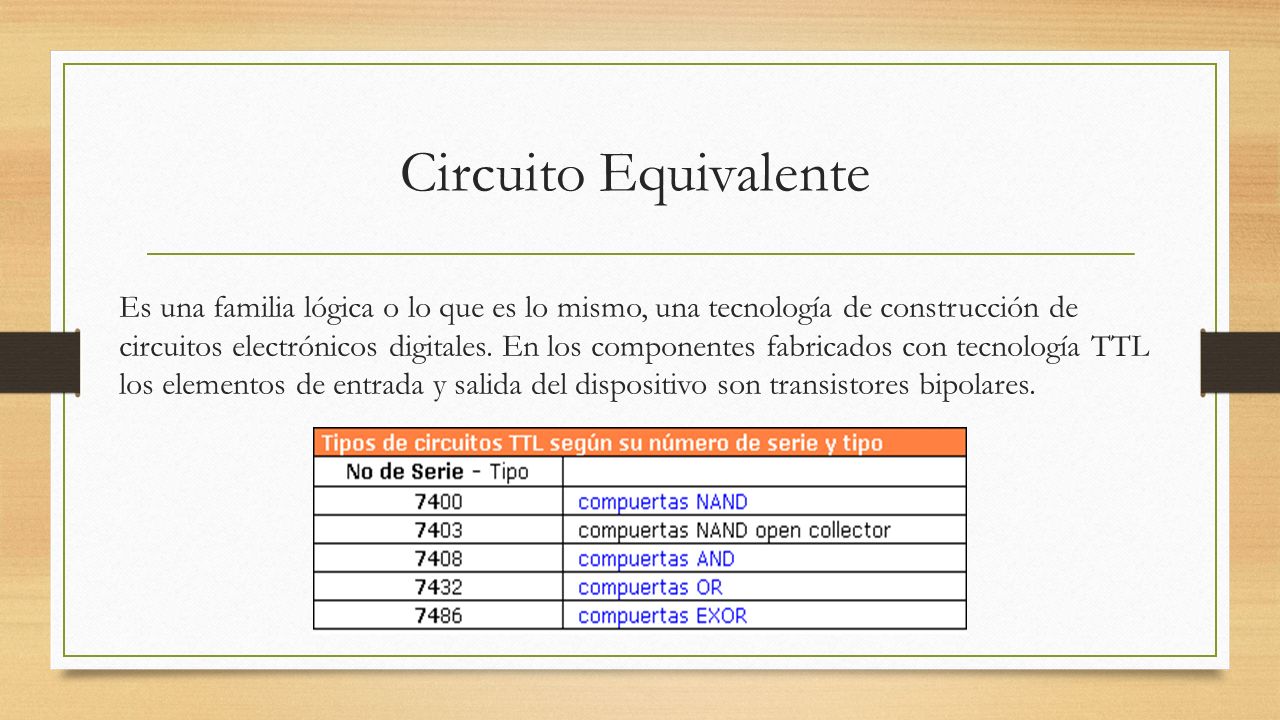

6 Circuito Equivalente Es una familia lógica o lo que es lo mismo, una tecnología de construcción de circuitos electrónicos digitales. En los componentes fabricados con tecnología TTL los elementos de entrada y salida del dispositivo son transistores bipolares.

7 7400 Compuerta NAND

8 7408 Compuerta AND Por otra parte el circuito 7408 integra también cuatro puertas, pero ahora multiplicación (AND) sus terminales de alimentación.

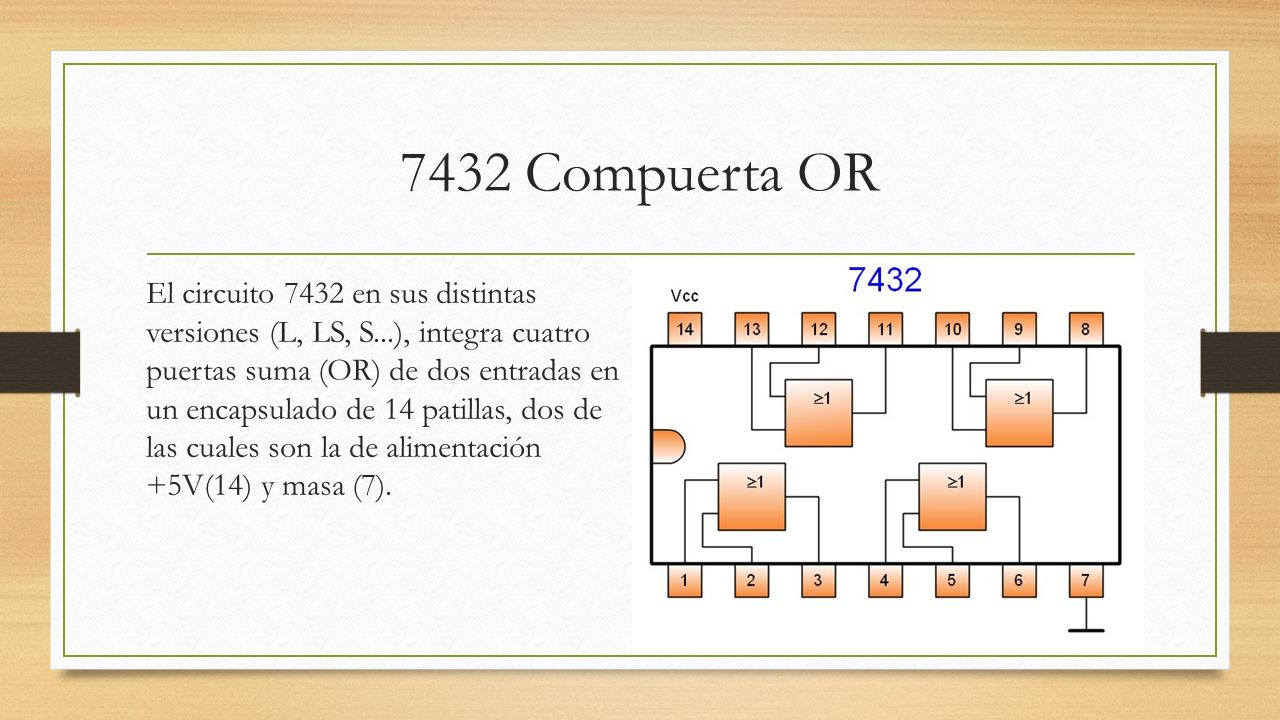

9 7432 Compuerta OR El circuito 7432 en sus distintas versiones (L, LS, S...), integra cuatro puertas suma (OR) de dos entradas en un encapsulado de 14 patillas, dos de las cuales son la de alimentación +5V(14) y masa (7).

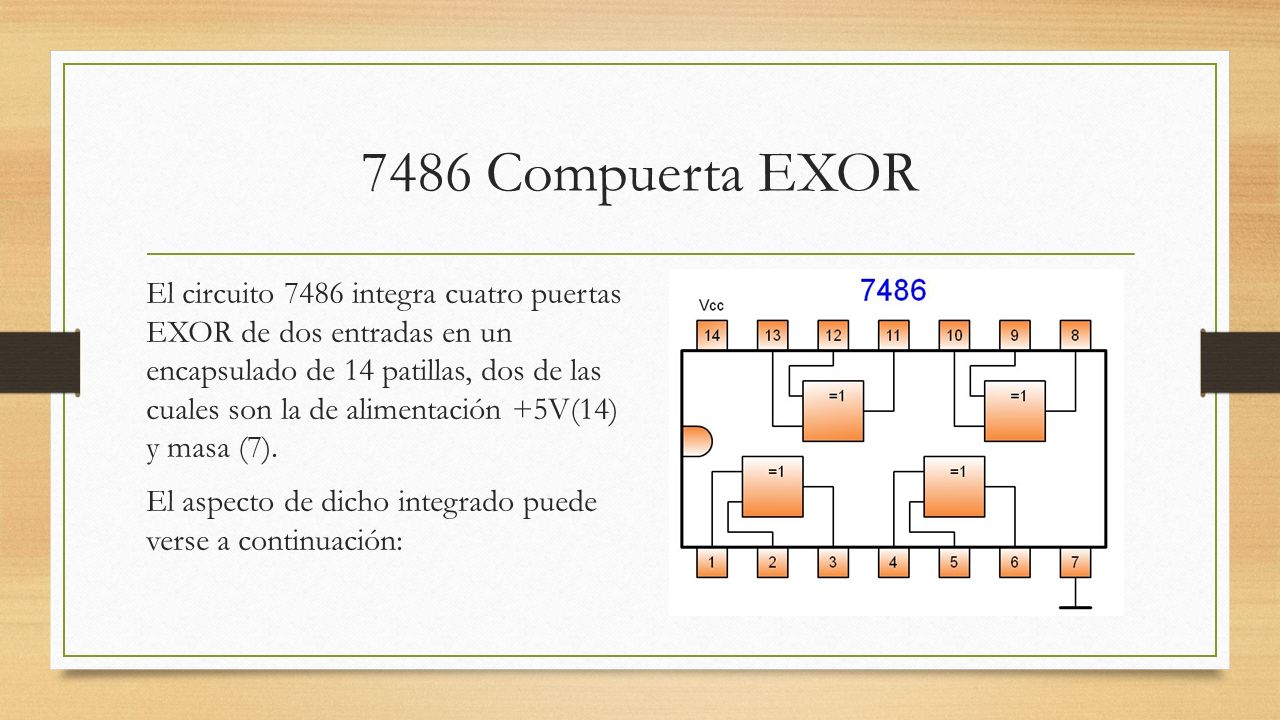

10 7486 Compuerta EXOR El circuito 7486 integra cuatro puertas EXOR de dos entradas en un encapsulado de 14 patillas, dos de las cuales son la de alimentación +5V(14) y masa (7). El aspecto de dicho integrado puede verse a continuación:

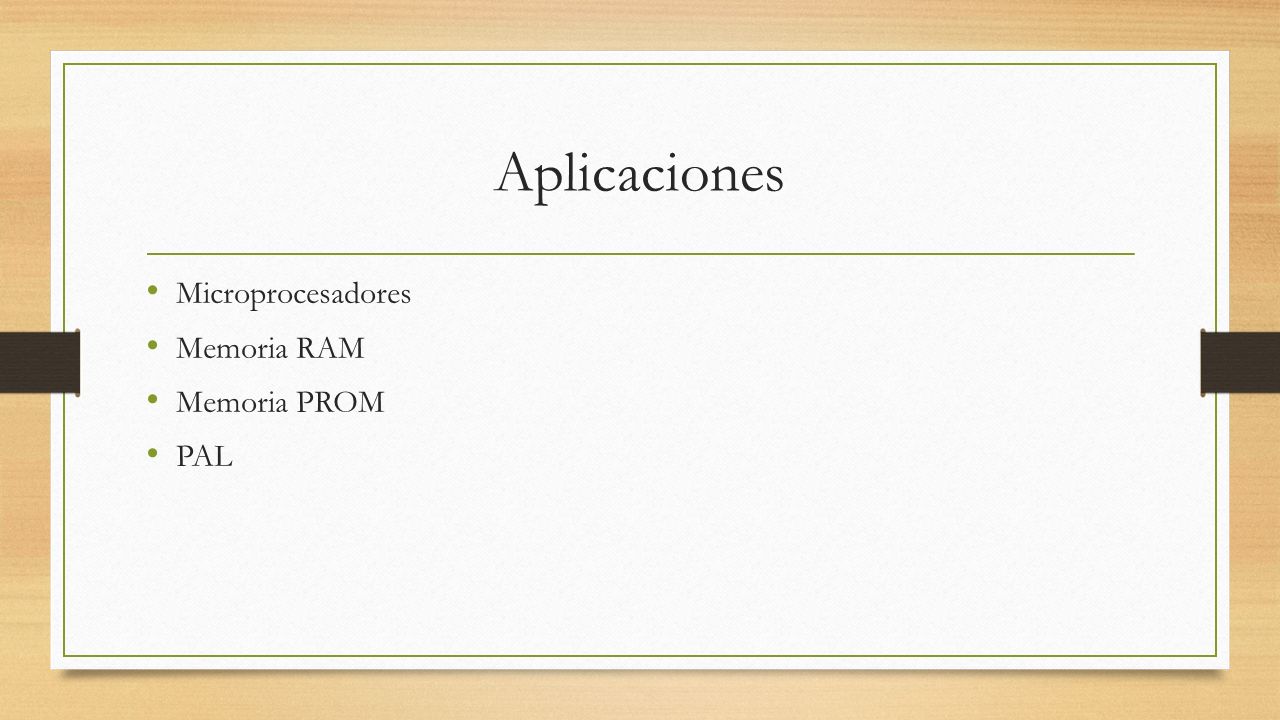

11 Aplicaciones Microprocesadores Memoria RAM Memoria PROM PAL

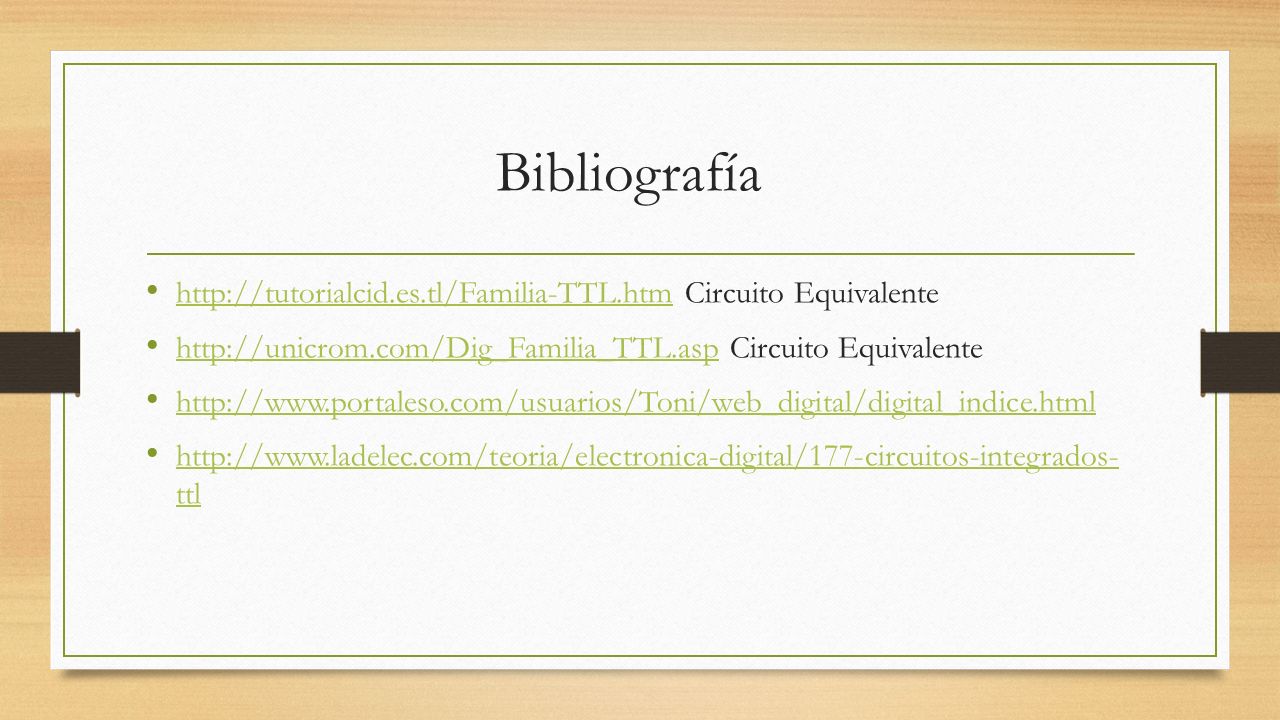

12 Bibliografía Circuito Equivalente Circuito Equivalente ttl
