1 Línea de Monitores Multiparametricos Color con Pantalla de 7 pulgadas MA507 SpO2 / CO2 Oxicapnografo

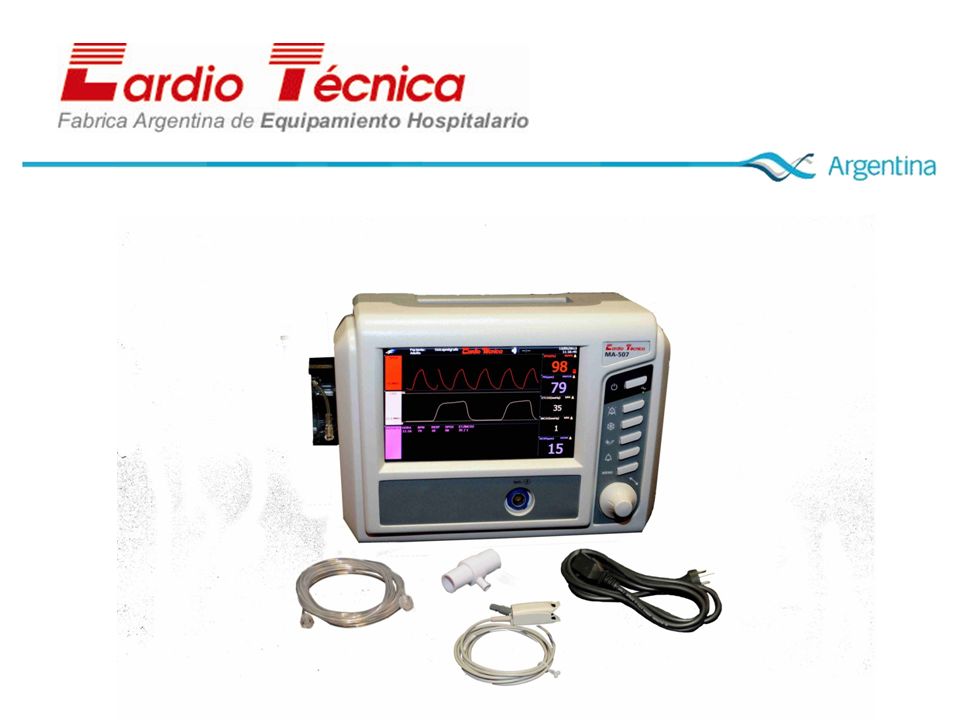

2

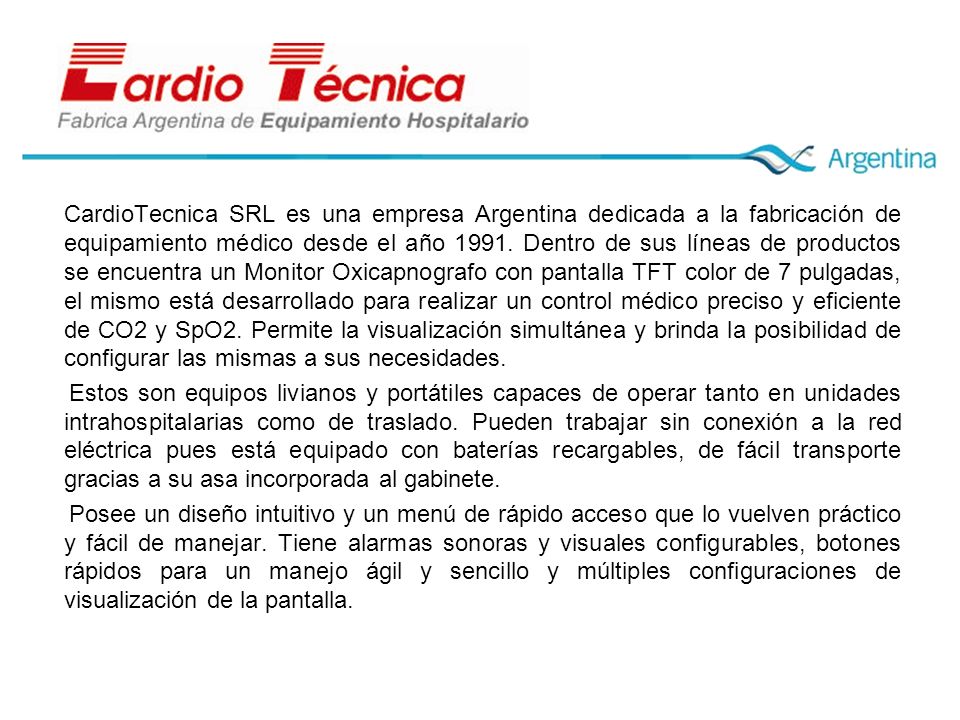

3 CardioTecnica SRL es una empresa Argentina dedicada a la fabricación de equipamiento médico desde el año 1991. Dentro de sus líneas de productos se encuentra un Monitor Oxicapnografo con pantalla TFT color de 7 pulgadas, el mismo está desarrollado para realizar un control médico preciso y eficiente de CO2 y SpO2. Permite la visualización simultánea y brinda la posibilidad de configurar las mismas a sus necesidades. Estos son equipos livianos y portátiles capaces de operar tanto en unidades intrahospitalarias como de traslado. Pueden trabajar sin conexión a la red eléctrica pues está equipado con baterías recargables, de fácil transporte gracias a su asa incorporada al gabinete. Posee un diseño intuitivo y un menú de rápido acceso que lo vuelven práctico y fácil de manejar. Tiene alarmas sonoras y visuales configurables, botones rápidos para un manejo ágil y sencillo y múltiples configuraciones de visualización de la pantalla.

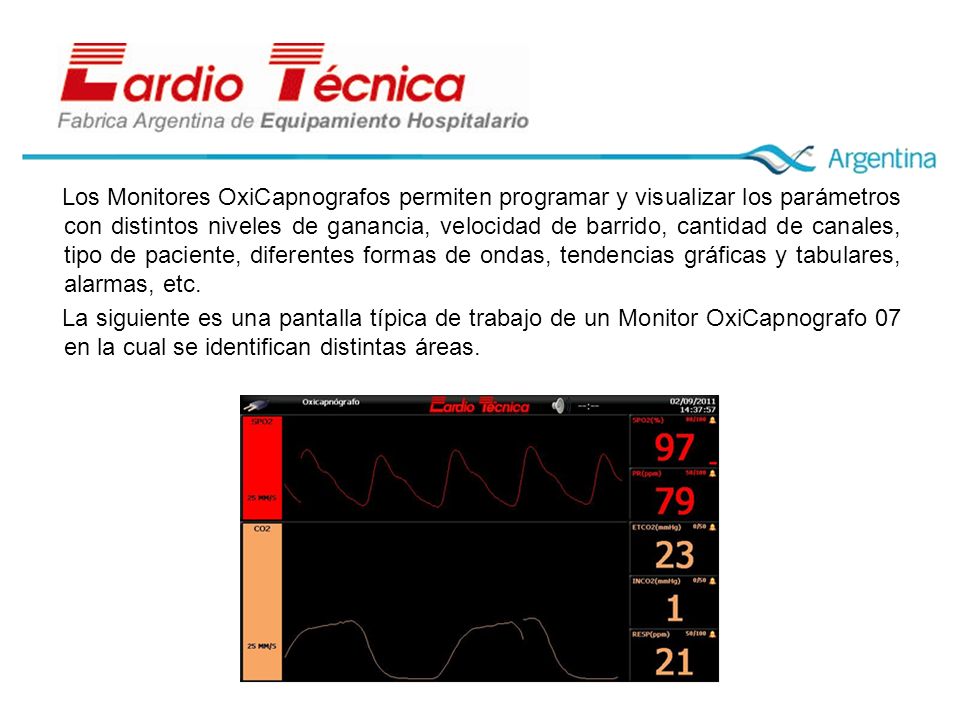

4 Los Monitores OxiCapnografos permiten programar y visualizar los parámetros con distintos niveles de ganancia, velocidad de barrido, cantidad de canales, tipo de paciente, diferentes formas de ondas, tendencias gráficas y tabulares, alarmas, etc. La siguiente es una pantalla típica de trabajo de un Monitor OxiCapnografo 07 en la cual se identifican distintas áreas.

5 Margen Superior: Es un sector donde se presentan los datos y símbolos que informan sobre la condición de uso actual del equipo. (Alimentación eléctrica o a batería, Tipo de paciente, fecha y hora, Modo de trabajo del ECG, Marca del equipo, etc.) Área destinada a Formas de Ondas: En este sector se presentan las ondas de los parámetros configurados por el usuario, pueden presentarse hasta 8 simultáneamente. Área destinada a Valores numéricos: Se presentan todos los valores numéricos de los parámetros configurados indicando el estado actual de las alarmas y en algunas particularidades del parámetro, como la barra de perfusión en SpO2 entre otros.

6 MA507 OxiCapnografo

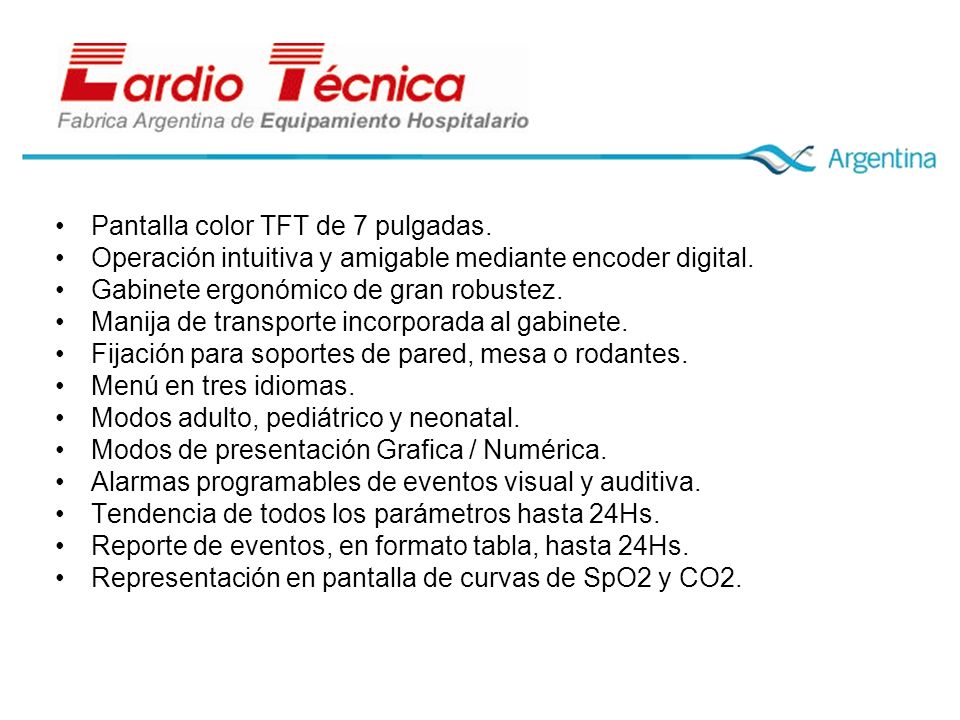

7 Pantalla color TFT de 7 pulgadas. Operación intuitiva y amigable mediante encoder digital. Gabinete ergonómico de gran robustez. Manija de transporte incorporada al gabinete. Fijación para soportes de pared, mesa o rodantes. Menú en tres idiomas. Modos adulto, pediátrico y neonatal. Modos de presentación Grafica / Numérica. Alarmas programables de eventos visual y auditiva. Tendencia de todos los parámetros hasta 24Hs. Reporte de eventos, en formato tabla, hasta 24Hs. Representación en pantalla de curvas de SpO2 y CO2.

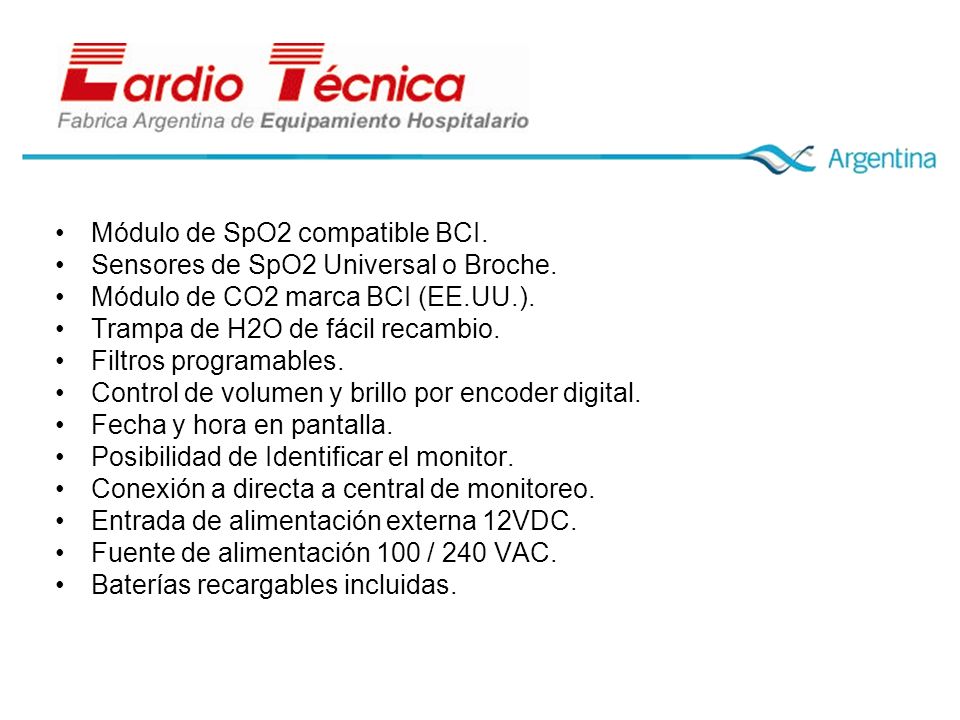

8 Módulo de SpO2 compatible BCI. Sensores de SpO2 Universal o Broche. Módulo de CO2 marca BCI (EE.UU.). Trampa de H2O de fácil recambio. Filtros programables. Control de volumen y brillo por encoder digital. Fecha y hora en pantalla. Posibilidad de Identificar el monitor. Conexión a directa a central de monitoreo. Entrada de alimentación externa 12VDC. Fuente de alimentación 100 / 240 VAC. Baterías recargables incluidas.

9 MA507 - Oxicapnografo Pantalla Modo Grafico

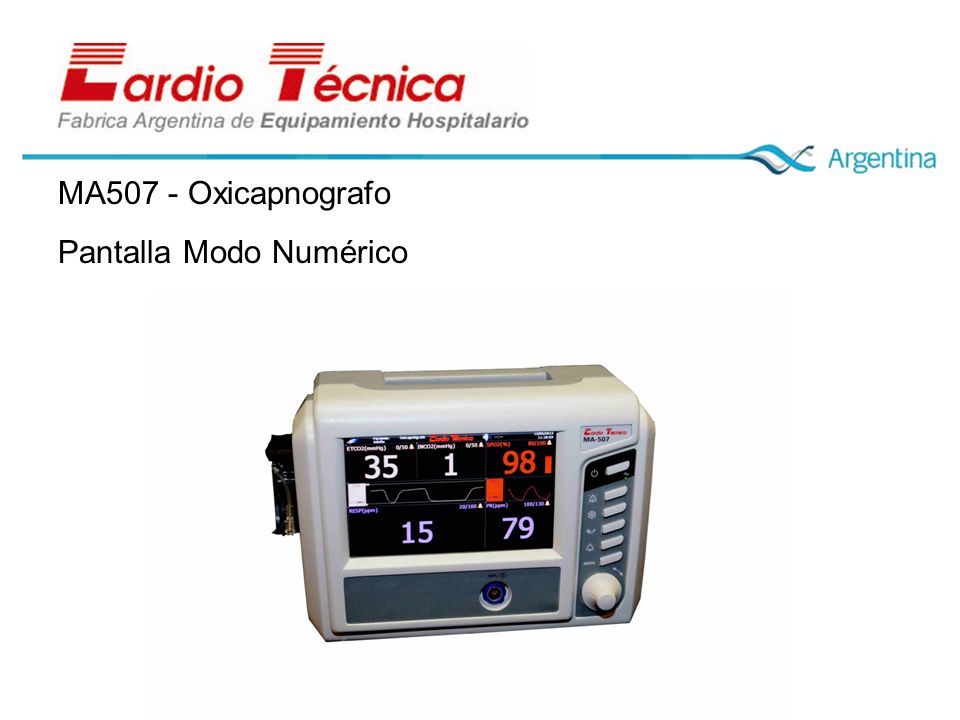

10 MA507 - Oxicapnografo Pantalla Modo Numérico

11 MA507 - Oxicapnografo Detalle Trampa de H2O Externa

12 El Monitor Multiparamétrico MA-512 tiene un menú principal y un menú de acceso rápido. Menú Principal: El menú principal es el que se muestra en la imagen siguiente y se accede presionando la tecla Menú

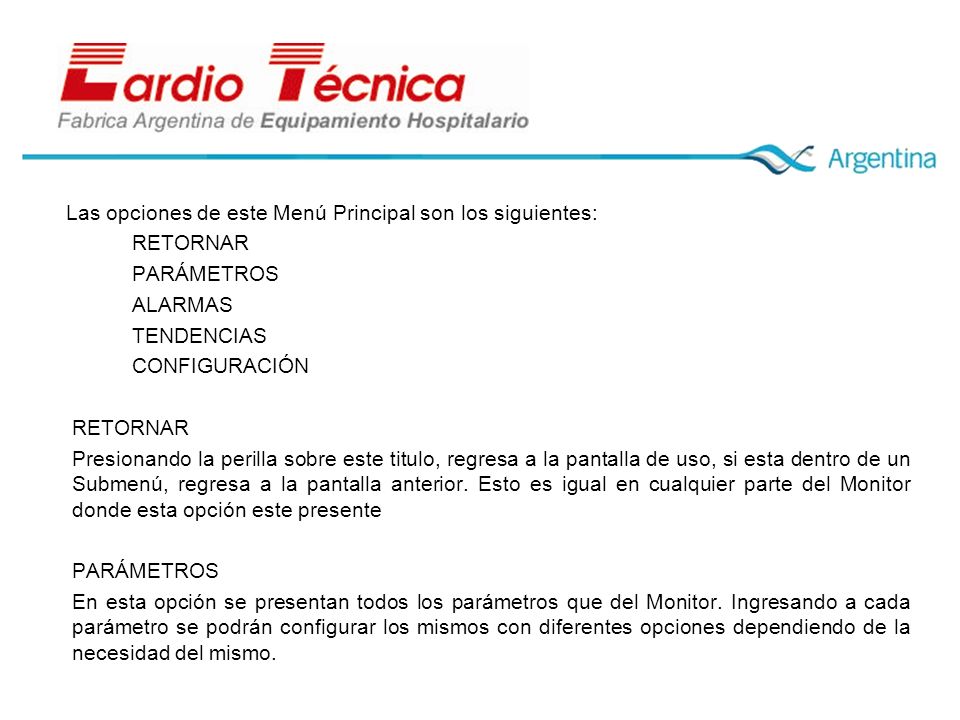

13 Las opciones de este Menú Principal son los siguientes: RETORNAR PARÁMETROS ALARMAS TENDENCIAS CONFIGURACIÓN RETORNAR Presionando la perilla sobre este titulo, regresa a la pantalla de uso, si esta dentro de un Submenú, regresa a la pantalla anterior. Esto es igual en cualquier parte del Monitor donde esta opción este presente PARÁMETROS En esta opción se presentan todos los parámetros que del Monitor. Ingresando a cada parámetro se podrán configurar los mismos con diferentes opciones dependiendo de la necesidad del mismo.

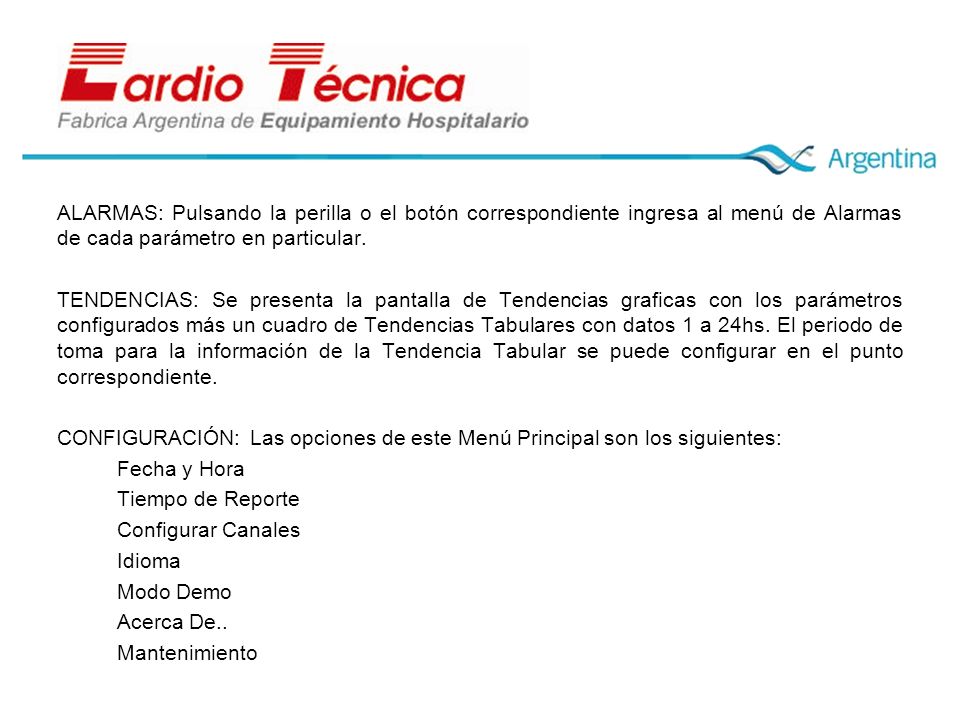

14 ALARMAS: Pulsando la perilla o el botón correspondiente ingresa al menú de Alarmas de cada parámetro en particular. TENDENCIAS: Se presenta la pantalla de Tendencias graficas con los parámetros configurados más un cuadro de Tendencias Tabulares con datos 1 a 24hs. El periodo de toma para la información de la Tendencia Tabular se puede configurar en el punto correspondiente. CONFIGURACIÓN: Las opciones de este Menú Principal son los siguientes: Fecha y Hora Tiempo de Reporte Configurar Canales Idioma Modo Demo Acerca De.. Mantenimiento

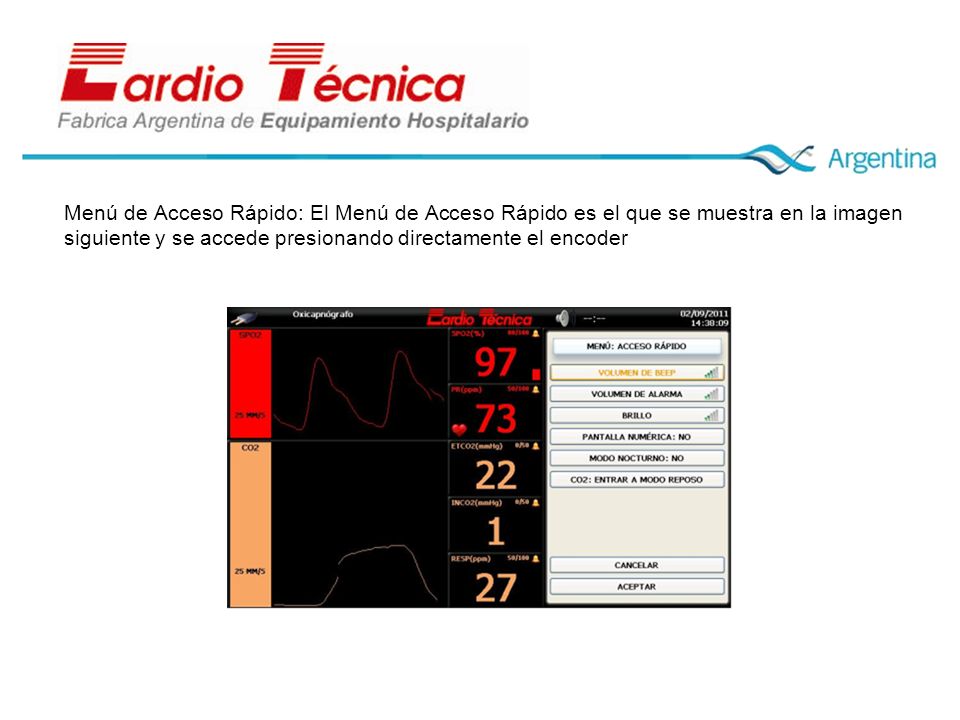

15 Menú de Acceso Rápido: El Menú de Acceso Rápido es el que se muestra en la imagen siguiente y se accede presionando directamente el encoder

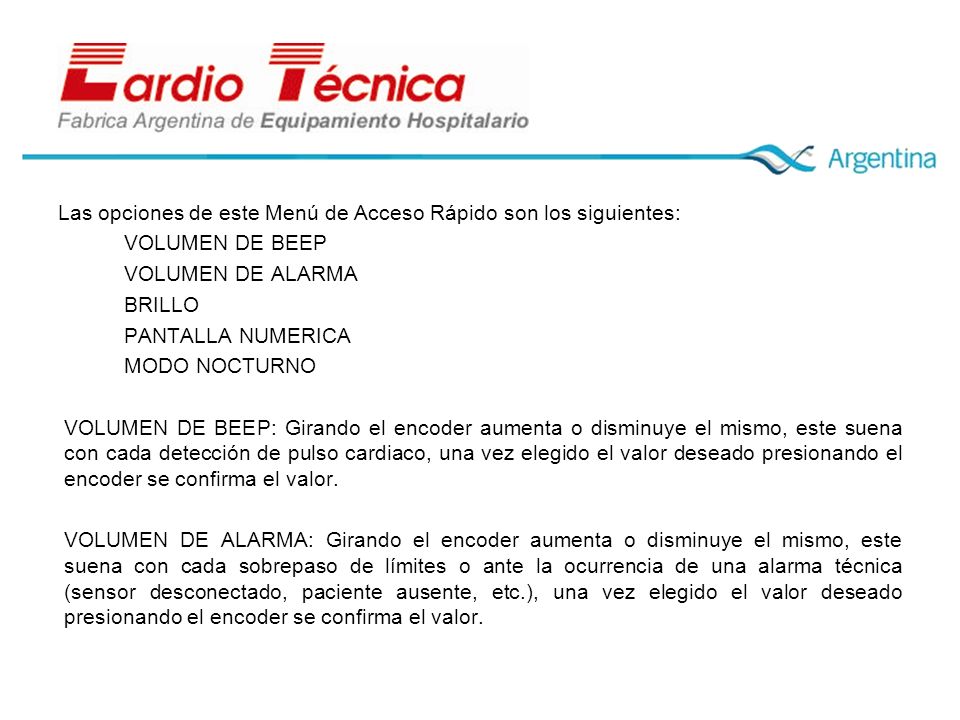

16 Las opciones de este Menú de Acceso Rápido son los siguientes: VOLUMEN DE BEEP VOLUMEN DE ALARMA BRILLO PANTALLA NUMERICA MODO NOCTURNO VOLUMEN DE BEEP: Girando el encoder aumenta o disminuye el mismo, este suena con cada detección de pulso cardiaco, una vez elegido el valor deseado presionando el encoder se confirma el valor. VOLUMEN DE ALARMA: Girando el encoder aumenta o disminuye el mismo, este suena con cada sobrepaso de límites o ante la ocurrencia de una alarma técnica (sensor desconectado, paciente ausente, etc.), una vez elegido el valor deseado presionando el encoder se confirma el valor.

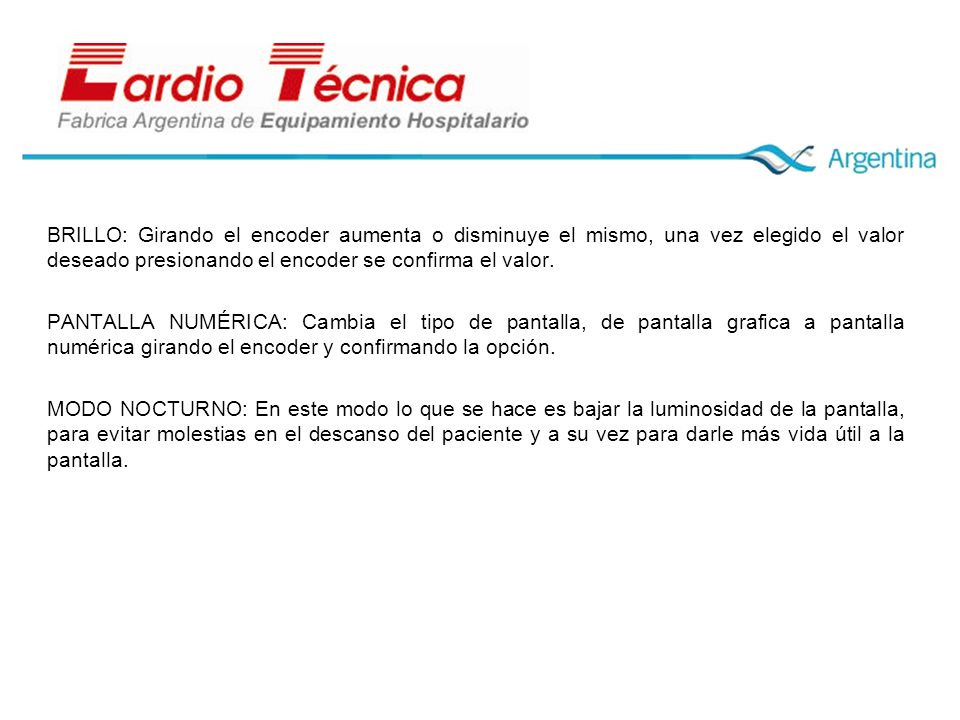

17 BRILLO: Girando el encoder aumenta o disminuye el mismo, una vez elegido el valor deseado presionando el encoder se confirma el valor. PANTALLA NUMÉRICA: Cambia el tipo de pantalla, de pantalla grafica a pantalla numérica girando el encoder y confirmando la opción. MODO NOCTURNO: En este modo lo que se hace es bajar la luminosidad de la pantalla, para evitar molestias en el descanso del paciente y a su vez para darle más vida útil a la pantalla.

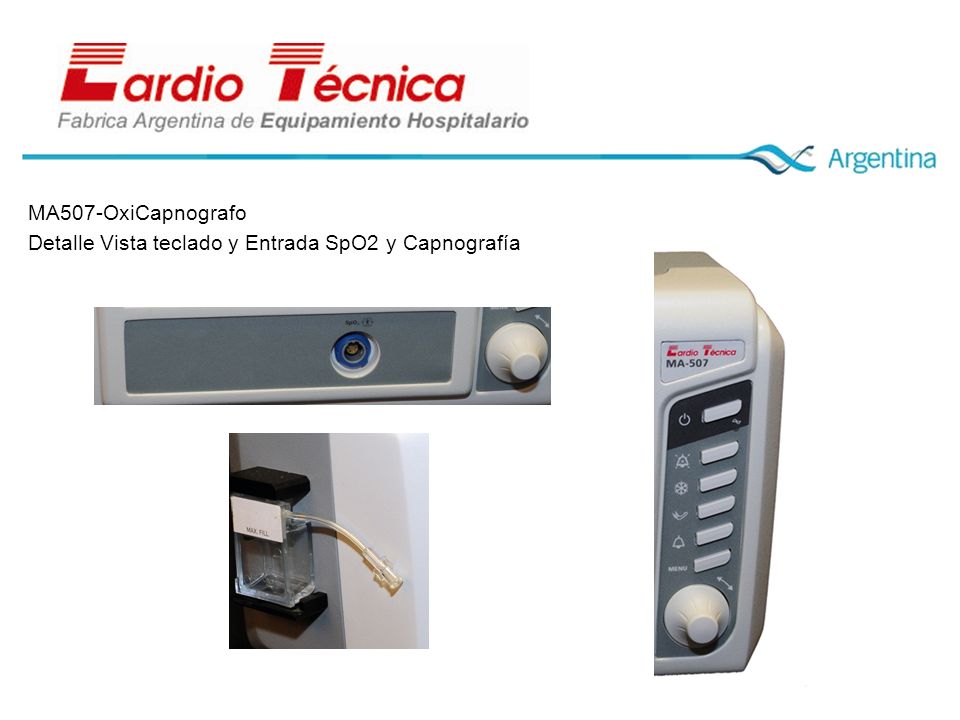

18 MA507-OxiCapnografo Detalle Vista teclado y Entrada SpO2 y Capnografía

19 Teclado de Acceso Directo: Las teclas disponibles son las siguientes: Encendido/Apagado Silencio de alarma Congelar imagen NIBP (Anulado en este modelo) Alarmas Menú Principal Encoder de mando El encoder tiene una doble función, girando el mismo en ambos sentidos varia el elemento a configurar y presionando el mismo confirma la selección marcada

20 Entrada SpO2 y Capnografía La entrada de SpO2 está marcada sobre el conector en el frente del equipo y la entrada de Capnografía es por medio de la trampa de H2O ubicada en el lateral del equipo.

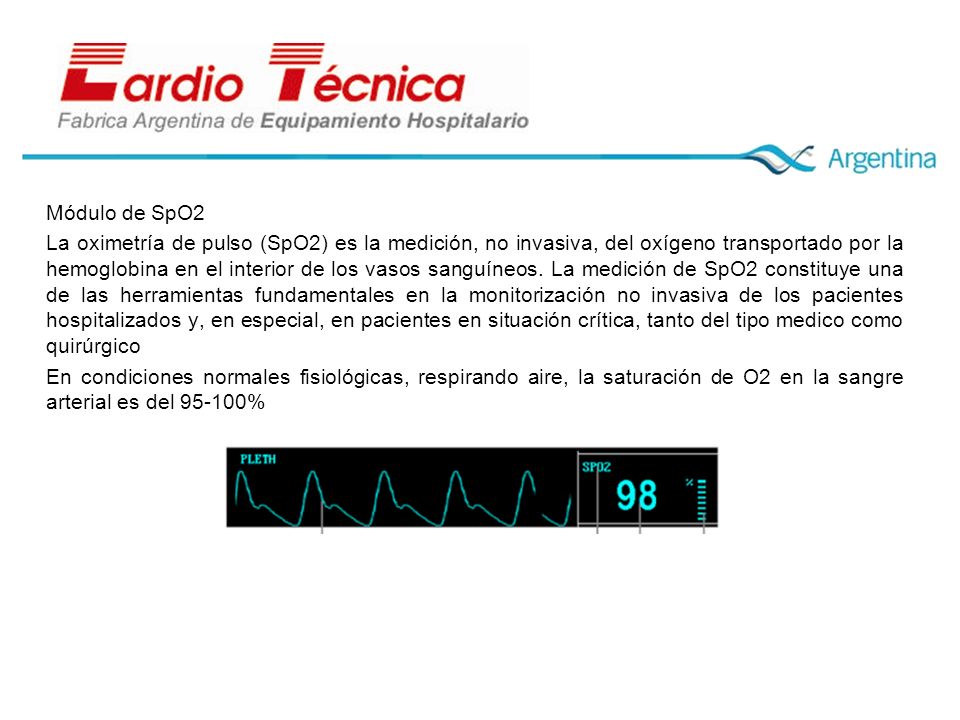

21 Módulo de SpO2 La oximetría de pulso (SpO2) es la medición, no invasiva, del oxígeno transportado por la hemoglobina en el interior de los vasos sanguíneos. La medición de SpO2 constituye una de las herramientas fundamentales en la monitorización no invasiva de los pacientes hospitalizados y, en especial, en pacientes en situación crítica, tanto del tipo medico como quirúrgico En condiciones normales fisiológicas, respirando aire, la saturación de O2 en la sangre arterial es del 95-100%

22 Especificaciones de Performance SPO2 - SATURACIÓN DE OXÍGENO EN SANGRE

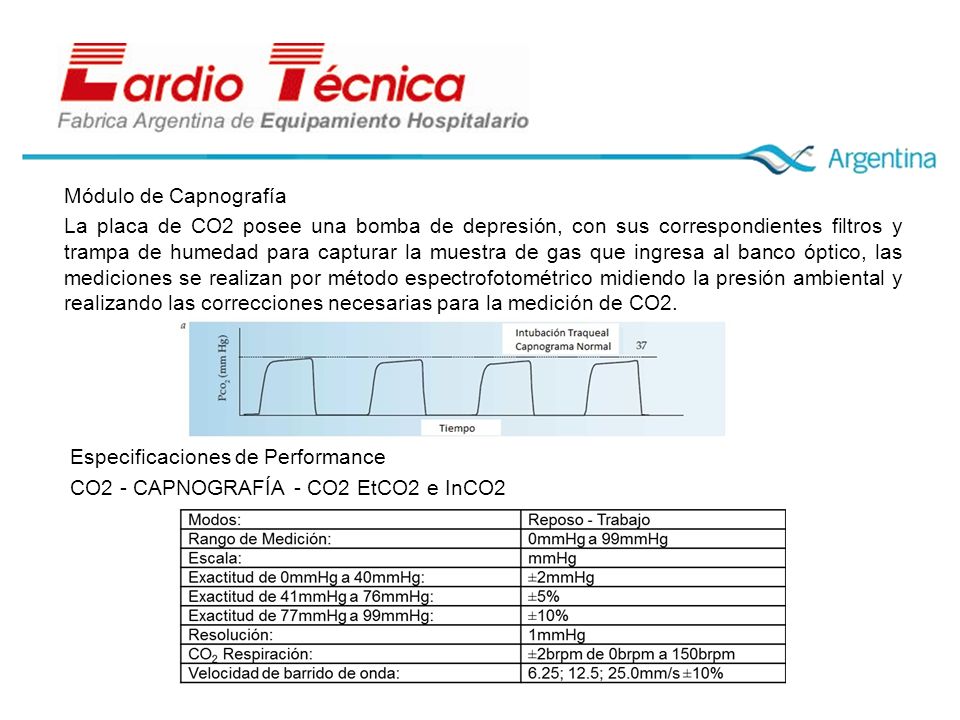

23 Módulo de Capnografía La placa de CO2 posee una bomba de depresión, con sus correspondientes filtros y trampa de humedad para capturar la muestra de gas que ingresa al banco óptico, las mediciones se realizan por método espectrofotométrico midiendo la presión ambiental y realizando las correcciones necesarias para la medición de CO2. Especificaciones de Performance CO2 - CAPNOGRAFÍA - CO2 EtCO2 e InCO2

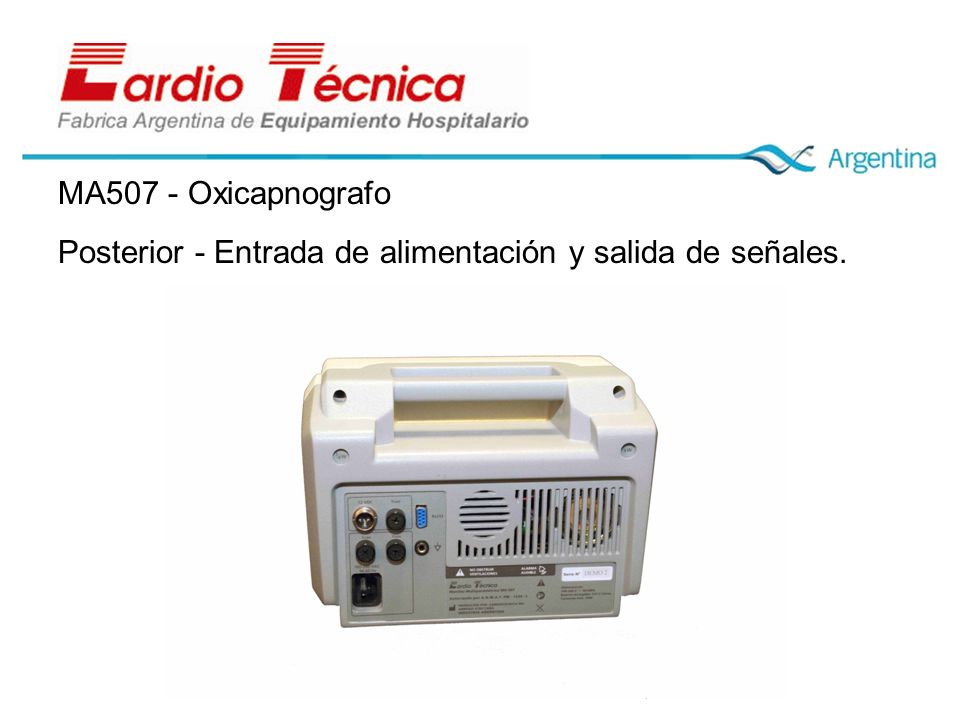

24 MA507 - Oxicapnografo Posterior - Entrada de alimentación y salida de señales.

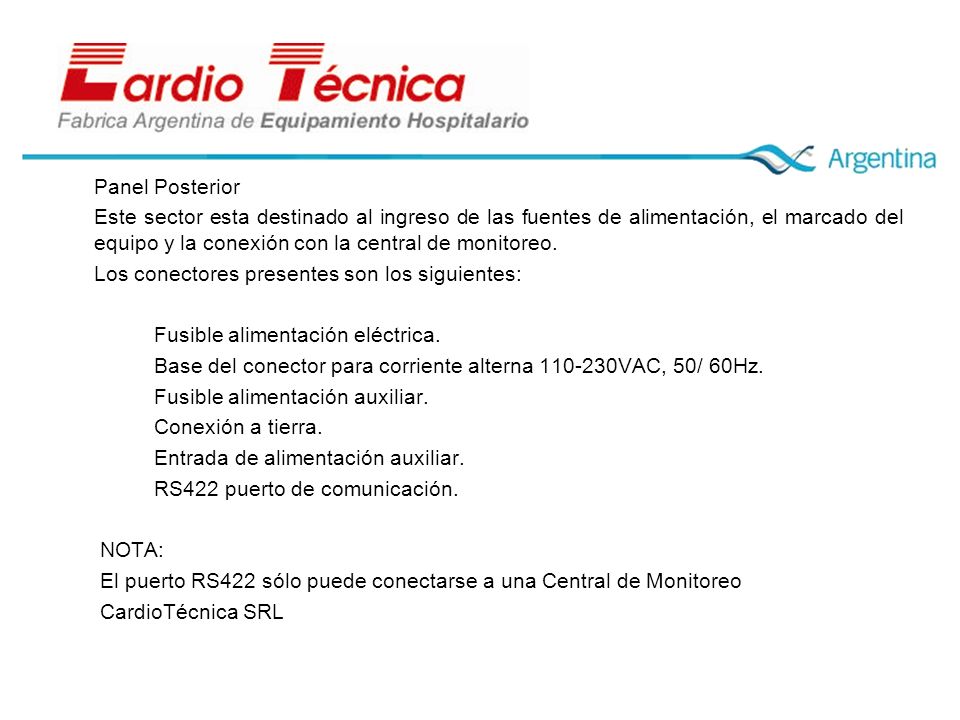

25 Panel Posterior Este sector esta destinado al ingreso de las fuentes de alimentación, el marcado del equipo y la conexión con la central de monitoreo. Los conectores presentes son los siguientes: Fusible alimentación eléctrica. Base del conector para corriente alterna 110-230VAC, 50/ 60Hz. Fusible alimentación auxiliar. Conexión a tierra. Entrada de alimentación auxiliar. RS422 puerto de comunicación. NOTA: El puerto RS422 sólo puede conectarse a una Central de Monitoreo CardioTécnica SRL

26 Accesorios Línea de Capnografía / Vía aérea / Trampa de H2O

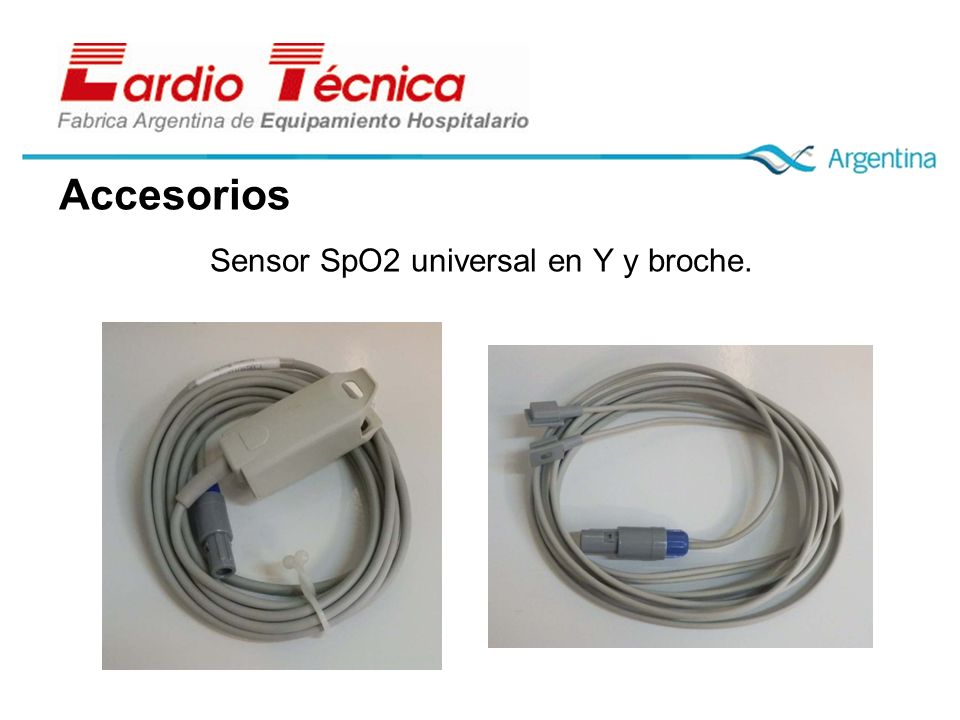

27 Accesorios Sensor SpO2 universal en Y y broche.

28 Accesorios Varios

29 Fabrica Arregui 4102 Ciudad Autónoma de Buenos Aires Buenos Aires – Argentina Te: (5411) 4639-9559 (5411) 4648-2127 Mail: info@cardiotecnica.com.arinfo@cardiotecnica.com.ar Web: www.cardiotecnica.com.ar
