1 Equipos de instrumentación y medida en comunicaciones ópticas
Claudia Espitia Melany Mora Luis Ardila

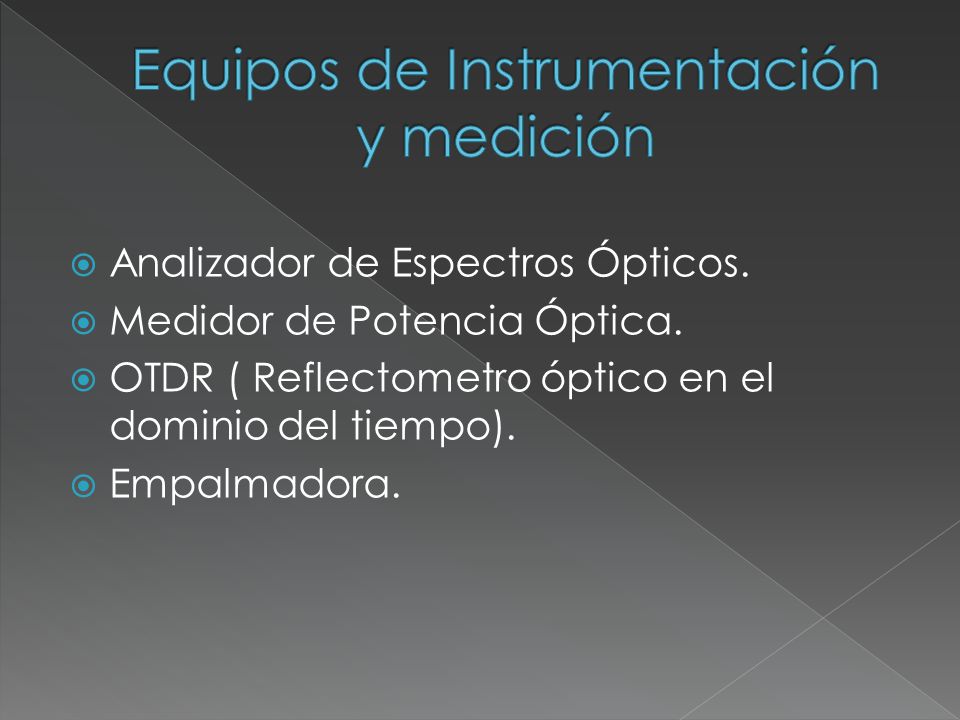

2 Equipos de Instrumentación y medición
Analizador de Espectros Ópticos. Medidor de Potencia Óptica. OTDR ( Reflectometro óptico en el dominio del tiempo). Empalmadora.

3 Al contrario de lo que ocurre con los cables de cobre, la certificación de la fibra óptica en las redes de comunicaciones es muy sencilla, y se resume en la medida de un solo parámetro; la atenuación y comprobar que es inferior a la máxima admisible, en función de los datos del fabricante de la fibra utilizada, o la normativa aplicable. Pero lo que puede no ser tan sencillo es el seleccionar los equipos de medida adecuados, esto es, aquellos que proporcionen al técnico de campo resultados precisos y fiables.

4 Medidores de potencia Reflectómetros OTDR
Los tipos de instrumentación mas fiables y precisos son aquellos que fueron desarrollados especialmente para la fibra óptica, entre los que se encuentran: Medidores de potencia Reflectómetros OTDR

5 ANALIZADOR DE ESPECTROS ÓPTICOS

6 ANALIZADOR DE ESPECTROS ÓPTICOS
La prioridad para los operadores de telecomunicaciones de todo el mundo es la de rentabilizar las redes ópticas ya existentes. Para ello, el primer paso es aumentar su capacidad, lo que se consigue utilizando mas longitudes de onda simultáneamente para el transporte de la información. Cuando varias longitudes de onda comparten una misma fibra, los medidores de potencia óptica no aportan mucha información acerca de los problemas que puedan afectar solo a algunas de ellas puesto que las medidas no son selectivas en longitud de onda. Si en una fibra se inyectan, por ejemplo, ocho longitudes de onda provenientes de ocho fuentes láser y colocados al otro extremo de la fibra deseamos saber algo tan simple como si están todas las fuentes funcionando correctamente, necesitamos disponer de un analizador de espectros óptico.

7 ANALIZADOR DE ESPECTROS ÓPTICOS

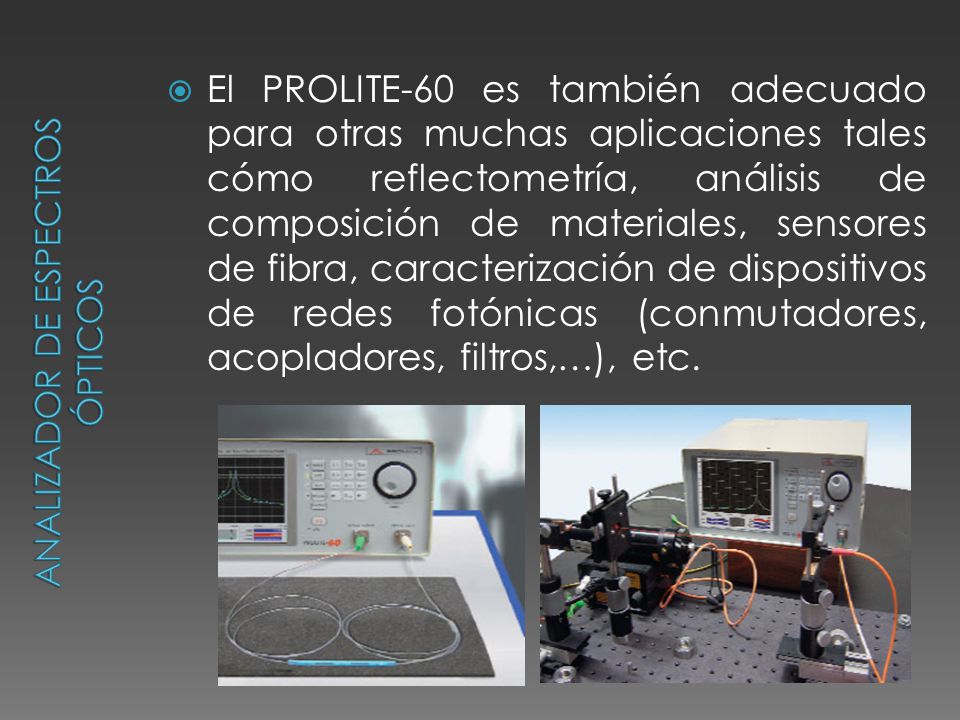

El PROLITE-60 es también adecuado para otras muchas aplicaciones tales cómo reflectometría, análisis de composición de materiales, sensores de fibra, caracterización de dispositivos de redes fotónicas (conmutadores, acopladores, filtros,…), etc.

8 Medidor de potencia óptica

9 Medidor de potencia óptica

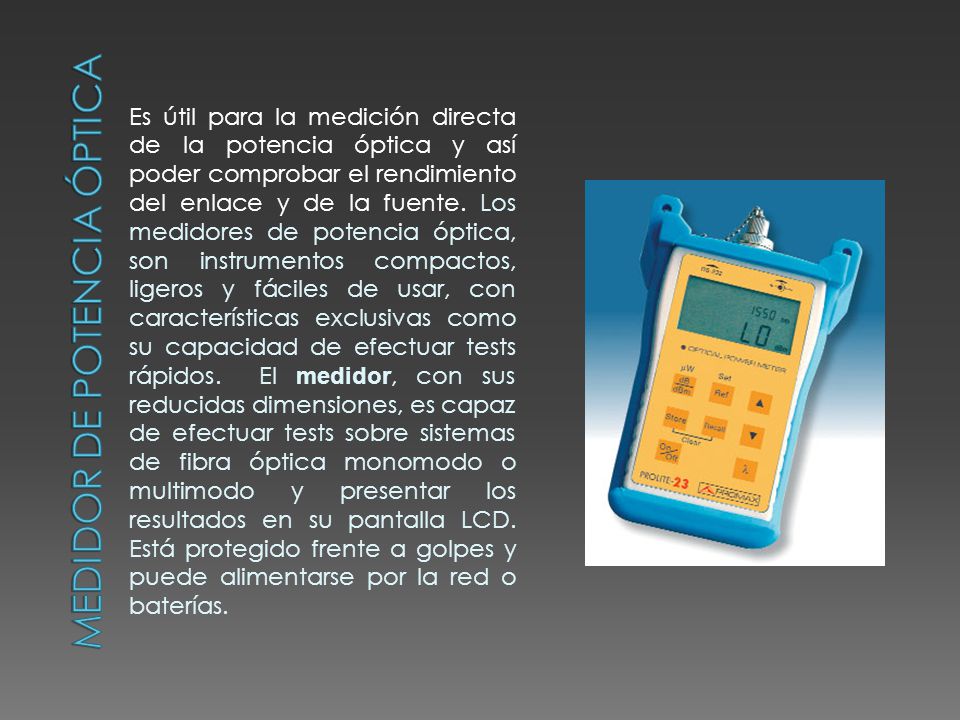

Es útil para la medición directa de la potencia óptica y así poder comprobar el rendimiento del enlace y de la fuente. Los medidores de potencia óptica, son instrumentos compactos, ligeros y fáciles de usar, con características exclusivas como su capacidad de efectuar tests rápidos. El medidor, con sus reducidas dimensiones, es capaz de efectuar tests sobre sistemas de fibra óptica monomodo o multimodo y presentar los resultados en su pantalla LCD. Está protegido frente a golpes y puede alimentarse por la red o baterías.

10 Reflectometro óptico en el dominio del tiempo (OTDR)

11 otdr El OTDR es el instrumento más adecuado para la caracterización de fibras ópticas en el dominio del tiempo. Es un aparato que puede evaluar las propiedades de una fibra o de un enlace completo. En particular, puede detectar de forma muy rápida pérdidas, fallas y la distancia entre sucesos. El OTDR usa las propiedades de dispersión de una fibra para determinar la atenuación total

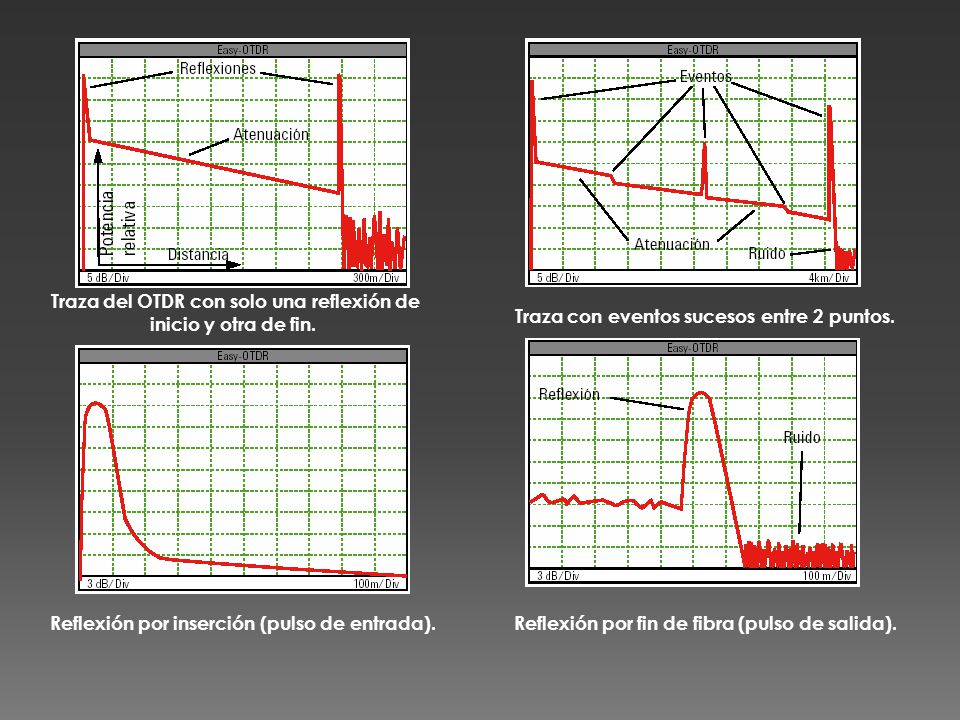

12 El OTDR muestra diferentes gráficas para los eventos que suceden en una fibra. Las gráficas que se mostrarán son trazas del OTDR con los posibles eventos que ocurren en una fibra. Sucesos en el OTDR Reflexión por conexión.

13 Traza del OTDR con solo una reflexión de inicio y otra de fin.
Traza con eventos sucesos entre 2 puntos. Reflexión por inserción (pulso de entrada). Reflexión por fin de fibra (pulso de salida).

14 Fisura en una fibra Figura.
Ruptura de una fibra. Fisura en una fibra Figura. Perdida por empalme por fusión. Ganancia por empalme por fusión.

15 Índice de refracción y coeficiente de dispersión de una fibra
Principalmente el OTDR requiere dos parámetros: el índice de refracción y el coeficiente de dispersión. La forma en que mide las distancias el OTDR es muy sencilla, mide el tiempo que transcurre entre la emisión de la luz y su reflexión. La distancia que indique y el tiempo medido están relacionados por el índice de refracción o índice de grupo. Por consiguiente cualquier cambio que presente el índice de refracción afectará directamente a la distancia calculada. Este índice depende del material de la fibra y de las necesidades estipuladas por el fabricante.

16 Empalmadora

17 empalmadora Las máquinas empalmadoras permiten realizar, empalmes por fusión (empalmes permanentes). Estas máquinas luego de cargarles las fibras sin recubrimiento y cortadas a 90°, realizan un alineamiento de los núcleos de una y otra, luego las fusiona con un arco eléctrico producido entre dos electrodos. Es posible que produzcan atenuaciones casi imperceptibles alrededor de 0.01 a 0.10 dB.

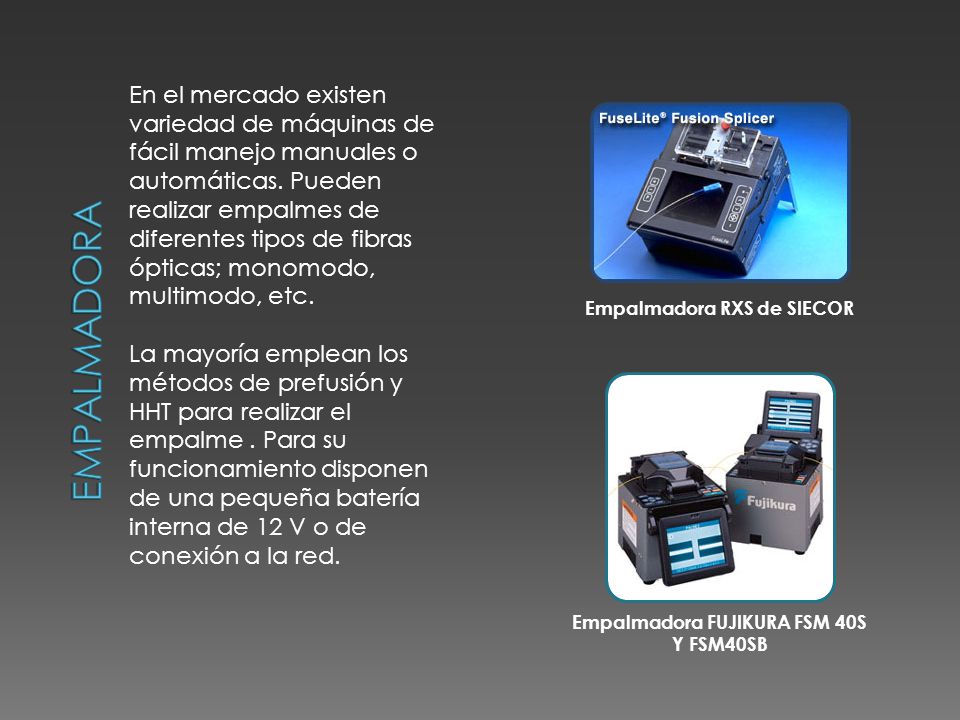

18 Empalmadora RXS de SIECOR Empalmadora FUJIKURA FSM 40S
En el mercado existen variedad de máquinas de fácil manejo manuales o automáticas. Pueden realizar empalmes de diferentes tipos de fibras ópticas; monomodo, multimodo, etc. La mayoría emplean los métodos de prefusión y HHT para realizar el empalme . Para su funcionamiento disponen de una pequeña batería interna de 12 V o de conexión a la red. Empalmadora RXS de SIECOR Empalmadora FUJIKURA FSM 40S Y FSM40SB

19 características El fabricante presenta una serie de características de cada máquina, entre estas se encuentran: Tipos de fibra Pérdidas típicas de empalme Posicionamiento de fibras Alimentación Entorno de operación Monitor Tamaño Peso Empalmadora KL-300T
