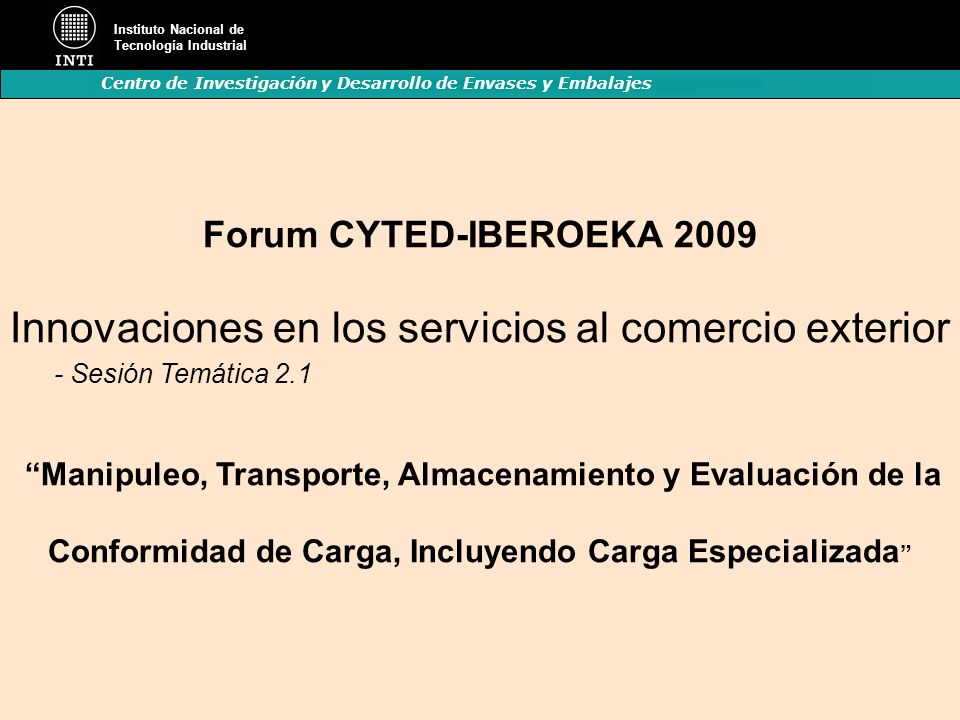

1 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Forum CYTED-IBEROEKA 2009 Innovaciones en los servicios al comercio exterior - Sesión Temática 2.1 Manipuleo, Transporte, Almacenamiento y Evaluación de la Conformidad de Carga, Incluyendo Carga Especializada

2 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Parque Tecnológico Migueletes INTI – Envases y Embalajes

3 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Almacenamiento

4 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Manipuleo

5 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Simulación Real Transporte

6 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Pruebas de evaluación de desempeño de Envases y Embalajes ¿Cumple con su función? ¿Presenta potenciales riesgos? ¿Podemos bajar los costos? ¿Cumple con las normativas exigidas?

7 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes NORMAS DE EMPRESAS NORMAS DE ASOCIACIONES (ASTM *, ISTA ** ) NORMAS NACIONALES (EJ. NORMAS IRAM) NORMAS EXTRANJERAS –NORMAS MEXICANAS (NMX Y NOM), –BS (UK), –JIS (JAPON), –UNE (ESPAÑA), –AFNOR (FRANCIA), –DIN (ALEMANIA), –ABNT (BRASIL). NORMAS REGIONALES (EJ. COPANT) NORMAS INTERNACIONALES (EJ. ISO *** ) *American Society for Testing and Materials ** International Safe Transit Association *** International Organization for Standardization

8 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Pruebas de Integridad Pruebas genéricas de Simulacros Pruebas específicas de Simulacros Pruebas de evaluación de desempeño de Envases y Embalajes

9 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Desarrollo de Packaging Diagrama básico de trabajo (método de 5 etapas) Ambiente de transporte (Nivel esfuerzos externos) (Nivel test) (Nivel Protección) (Nivel Resistencia) Ensayos NC OK Planificación Diseño Resistencia del producto Diseño de packaging Ensayos de packaging Embarque NC

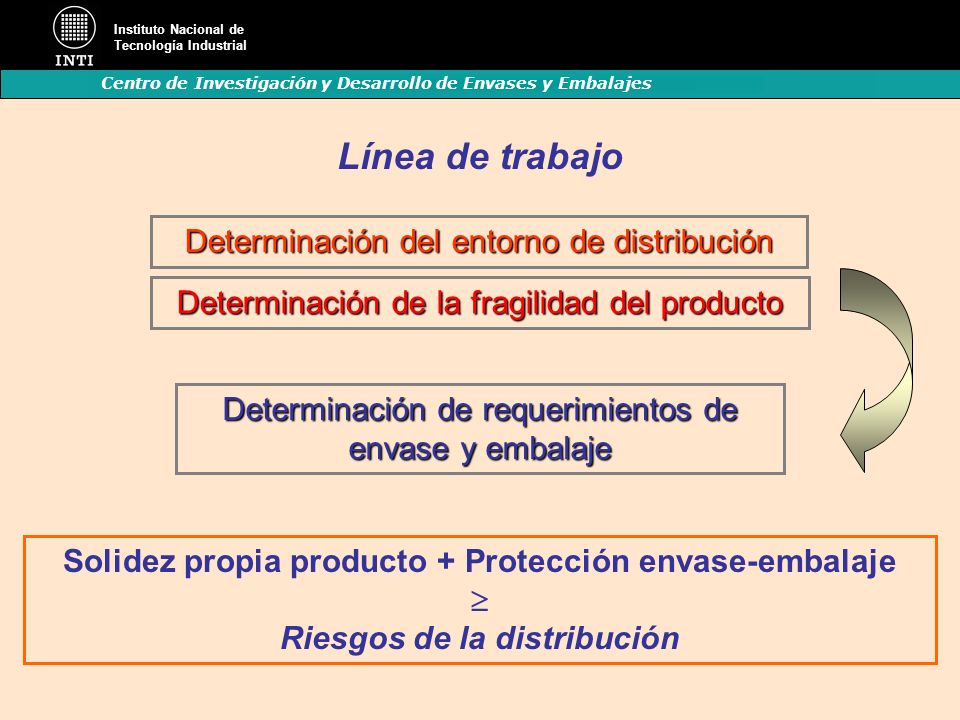

10 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Determinación de la fragilidad del producto Determinación del entorno de distribución Determinación de requerimientos de envase y embalaje Solidez propia producto + Protección envase-embalaje Riesgos de la distribución Línea de trabajo

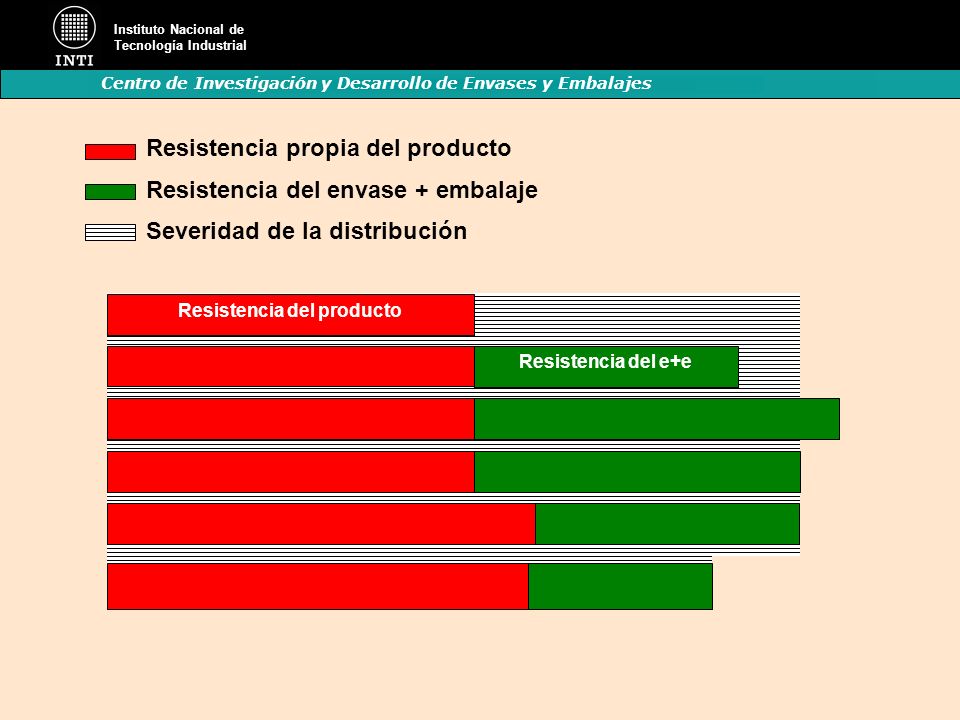

11 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Resistencia propia del producto Resistencia del envase + embalaje Severidad de la distribución Resistencia del e+e Resistencia del producto

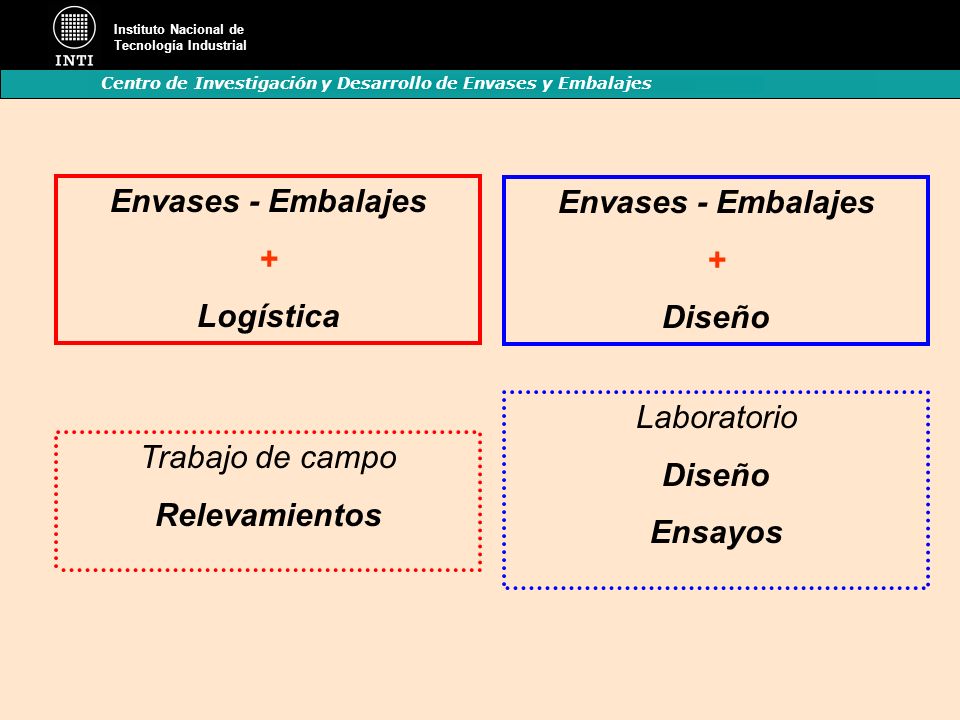

12 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Envases - Embalajes + Logística Envases - Embalajes + Diseño Trabajo de campo Relevamientos Laboratorio Diseño Ensayos

13 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Trabajo de campo Relevamientos Envases - Embalajes + LOGÍSTICA

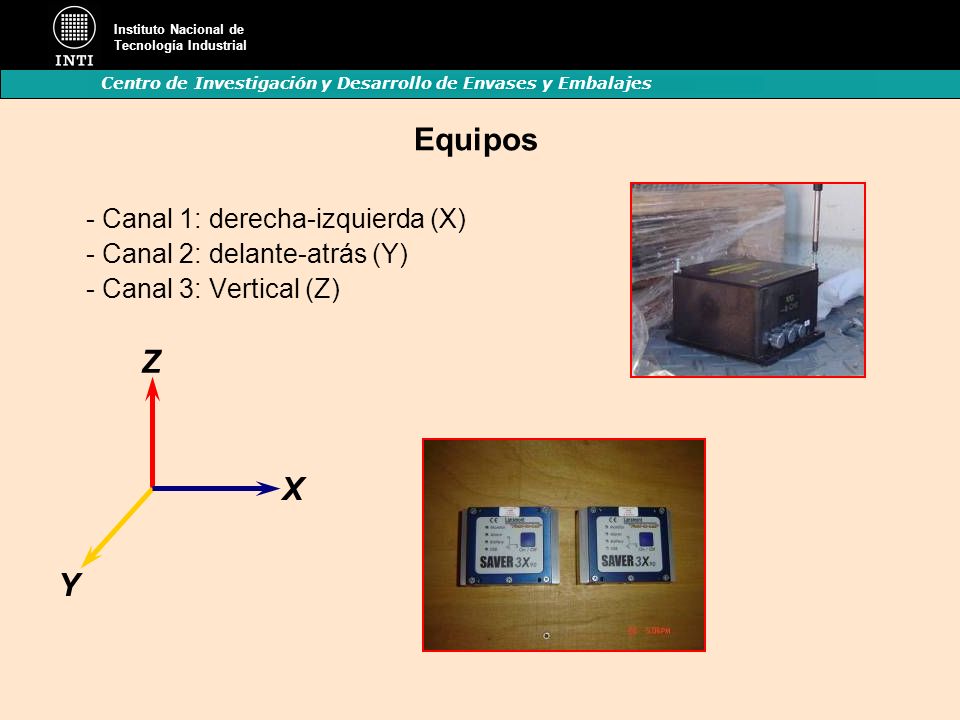

14 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Equipos - Canal 1: derecha-izquierda (X) - Canal 2: delante-atrás (Y) - Canal 3: Vertical (Z) X Z Y

15 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes

16 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes K. Hasegawa-Gráfico medición de eventos Medición por tiempo

17 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes ¿Cómo medimos ? G rms Promedio

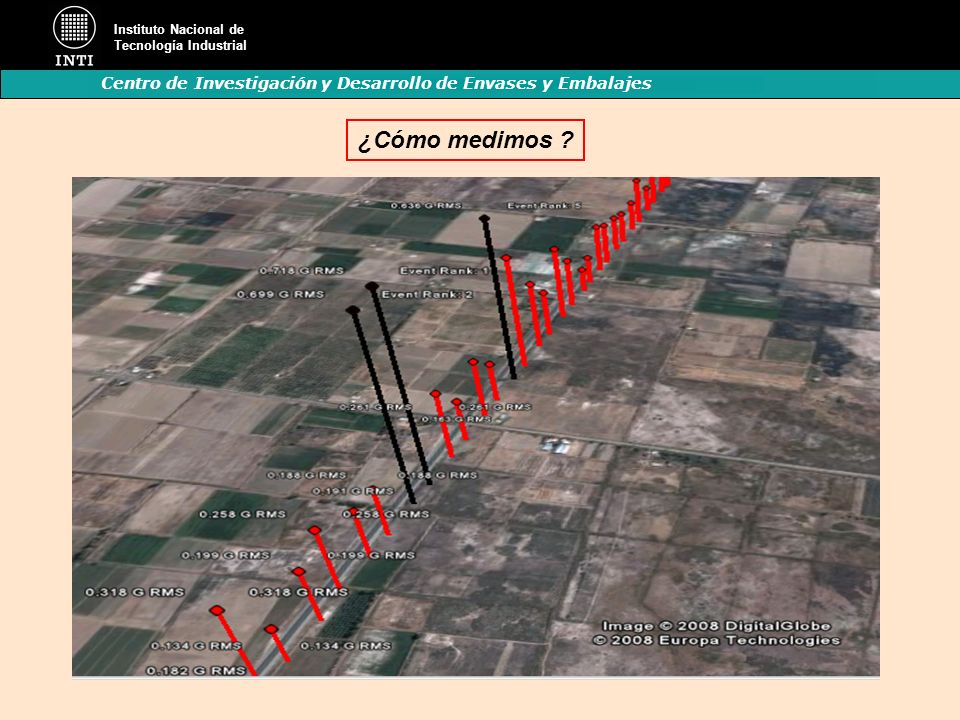

18 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes ¿Cómo medimos ?

19 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Trabajo de campo Resultados Envases - Embalajes + LOGÍSTICA

20 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Suspensión elástica Suspensión neumática

21 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes

22 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes RN 89

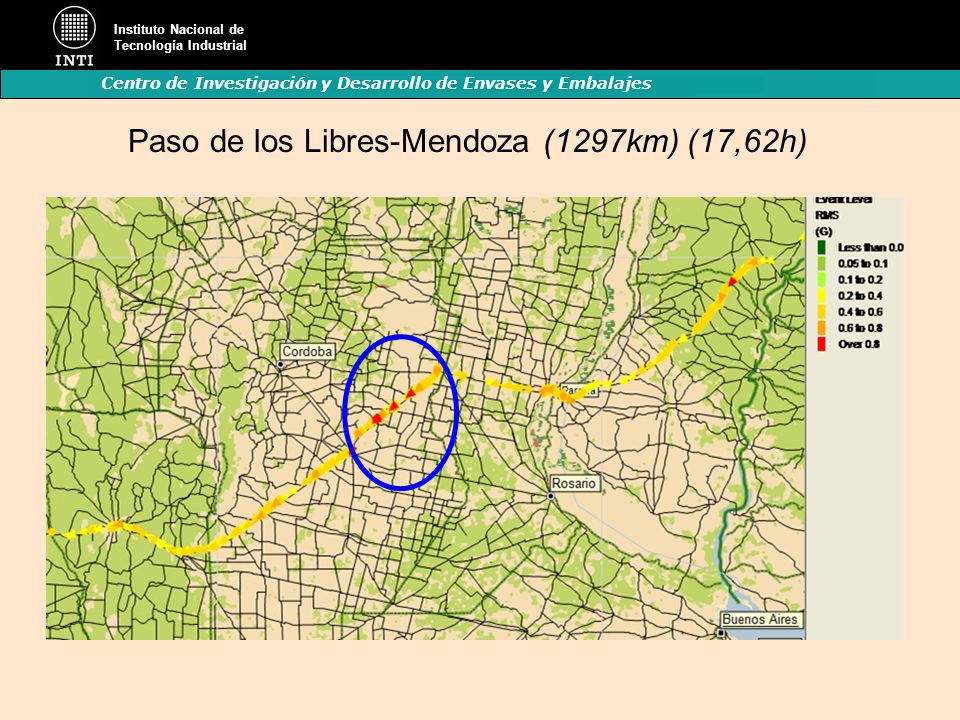

23 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Paso de los Libres-Mendoza (1297km) (17,62h)

24 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Ciudades calle Reductores de velocidad 100km/h - 20km/h

25 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes CHILEARGENTINA

26 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes

27 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes

28 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes

29 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Trabajo de campo Manipuleo Envases + Embalajes + LOGÍSTICA

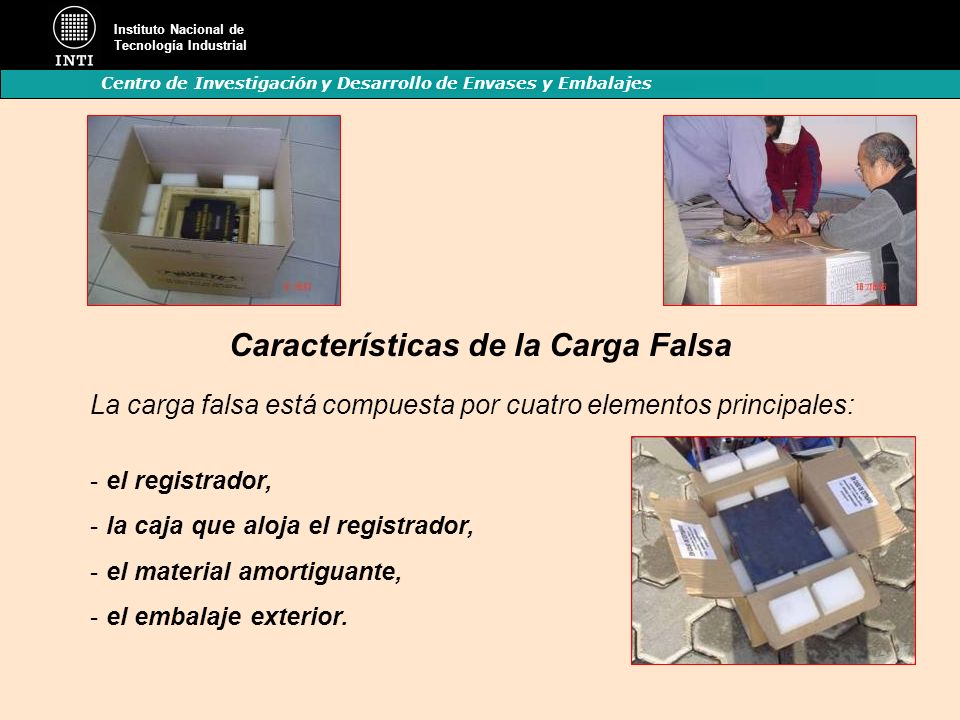

30 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Características de la Carga Falsa La carga falsa está compuesta por cuatro elementos principales: - el registrador, - la caja que aloja el registrador, - el material amortiguante, - el embalaje exterior.

31 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes

32 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Laboratorio Envases - Embalajes + Ensayos

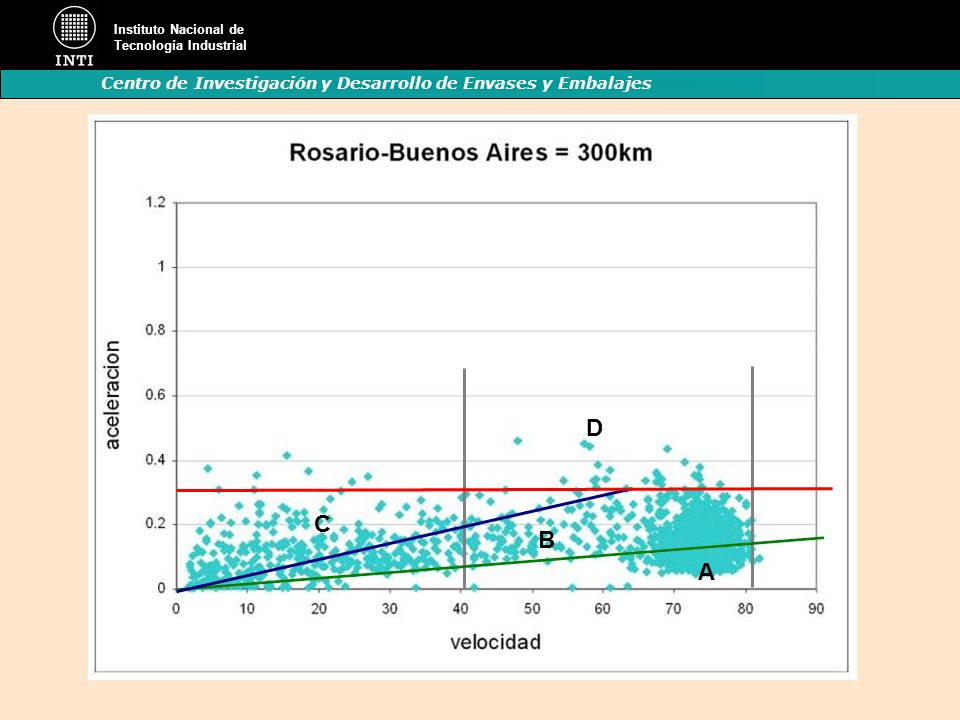

33 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes A B C D

34 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes

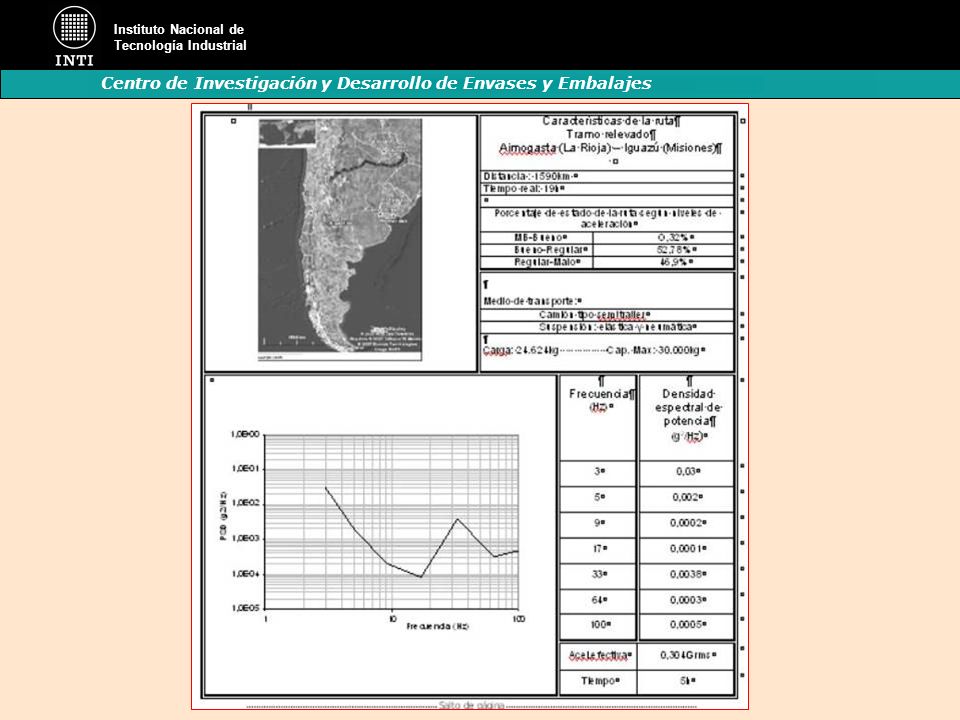

35 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes

36 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Laboratorio Envases - Embalajes + Diseño

37 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Relevamiento de Campo Condiciones de la cadena de distribución altura de caída máxima: 30cm nivel de aceleración máximo: 29G señal espectral de las rutas: Rosario - Buenos Aires Buenos Aires - Mendoza estiba en depósito: 4 heladeras estiba en camión: 2 heladeras superior acostada

38 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes - Ensayo de Transporte Ensayos en Laboratorio - Ensayo de Apilamiento. - Ensayo de Shock.

39 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Modificaciones Propuestas Producto + Embalaje - Base

40 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Relevamiento de Campo Datos obtenidos estiba en caja: 2 pisos estiba en depósito: 1 carga paletizada señal espectral de las rutas: Buenos Aires – Mendoza Mendoza – Santiago (Chile)

41 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Ensayos en Laboratorio Reproducción del Daño y Simulación del Transporte

42 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Fatiga Vertical Ensayo de Vibración para Diferentes Posiciones en la Caja Cantidad de envases con fallas Cantidad de fallas borde - 3 centro - 6 borde - 1 centro - 6 borde - 2 centro - 2 borde - 0 centro

43 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes ZONA DÉBILMEJOR APOYO APOYO CUERPO

44 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Observación de roturas al microscopio Ensayo de simulación de altura

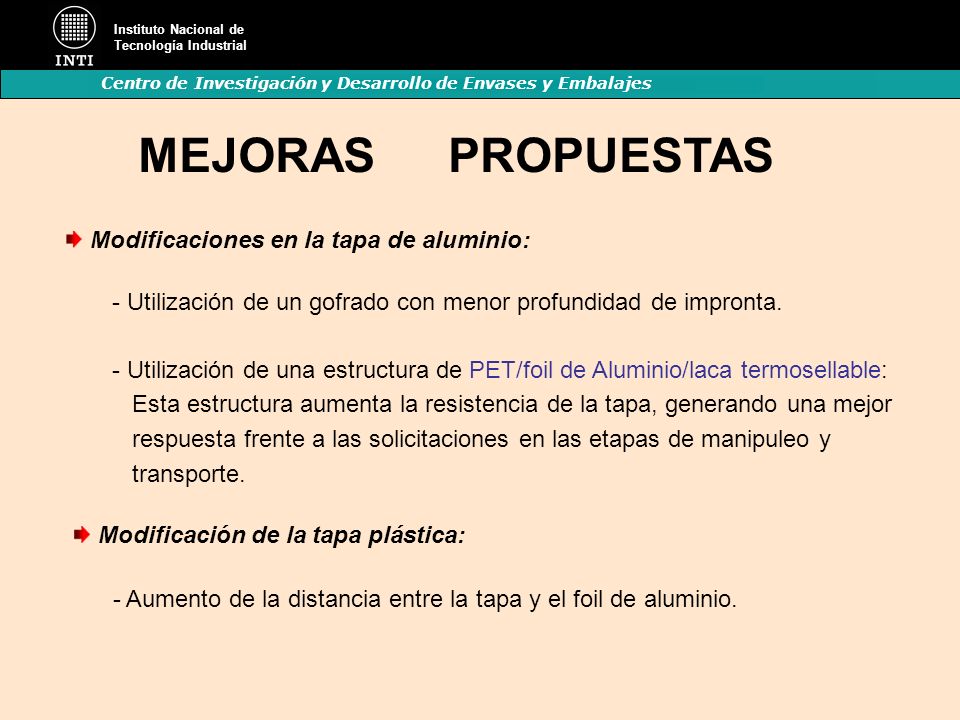

45 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes MEJORASPROPUESTAS Modificaciones en la tapa de aluminio: - Utilización de una estructura de PET/foil de Aluminio/laca termosellable: Esta estructura aumenta la resistencia de la tapa, generando una mejor respuesta frente a las solicitaciones en las etapas de manipuleo y transporte. Modificación de la tapa plástica: - Utilización de un gofrado con menor profundidad de impronta. - Aumento de la distancia entre la tapa y el foil de aluminio.

46 Instituto Nacional de Tecnología Industrial Centro de Investigación y Desarrollo de Envases y Embalajes Tipo de Vibración Duración de la vibración Numeración de los envases Cantidad de envases con falla Envases con falla Simulación Vertical BsAs-Mendoza Tapa aluminio original Tapa plástico mejorada 0 Cruce Coordillera 0 BsAs-Mendoza Tapa aluminio menor gofrado Tapa plástico mejorada 24Todos Cruce Coordillera (*) BsAs-Mendoza Tapa de aluminio + poliéster. Tapa plástico mejorada 0 Cruce Coordillera 0 Simulación Horizontal BsAs-Mendoza Tapa aluminio original Tapa plástico mejorada 0 Cruce Coordillera 0 BsAs-Mendoza Tapa aluminio menor gofrado Tapa plástico mejorada 12Parte superior e inferior Cruce Coordillera BsAs-Mendoza Tapa de aluminio + poliéster. Tapa plástico mejorada 0 Cruce Coordillera 0
