CIDEL 2010 MODELADO y SIMULACIÓN Campos Electromagnéticos

Presentación del tema: "CIDEL 2010 MODELADO y SIMULACIÓN Campos Electromagnéticos"— Transcripción de la presentación:

1

2 CIDEL 2010 MODELADO y SIMULACIÓN Campos Electromagnéticos
en Líneas Aéreas de Baja Frecuencia: MODELADO y SIMULACIÓN ESCUELA DE INGENIERÍA ELÉCTRICA Facultad de Ciencias Exactas, Ingeniería y Agrimensura Universidad Nacional de Rosario

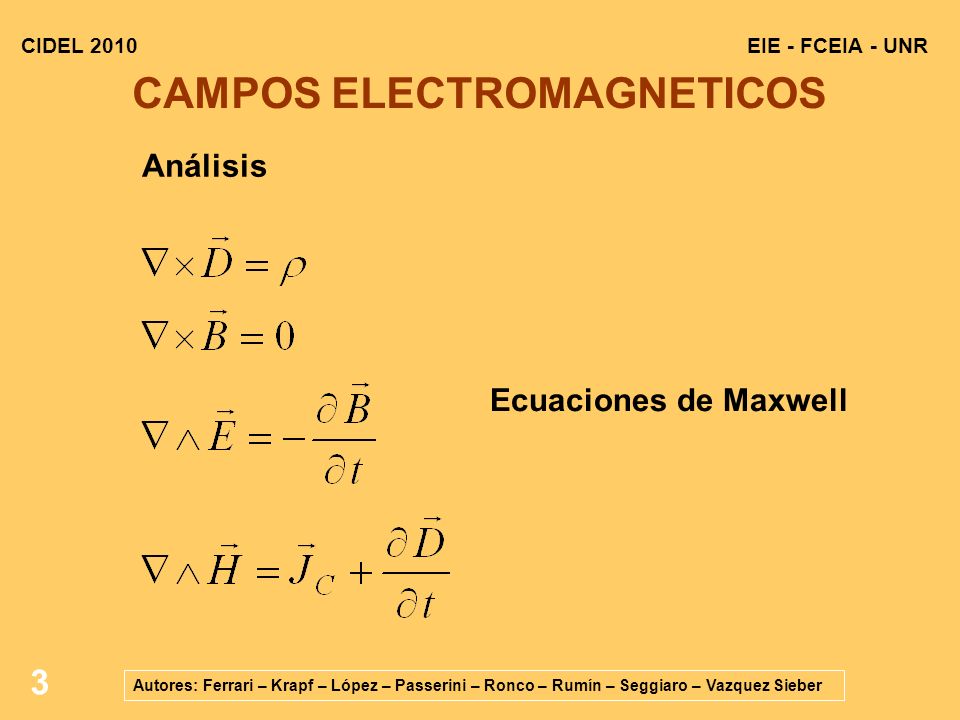

3 CAMPOS ELECTROMAGNETICOS
CIDEL 2010 EIE - FCEIA - UNR CAMPOS ELECTROMAGNETICOS Análisis Ecuaciones de Maxwell Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber

4 SIMULACIÓN DE CEM Metodología de resolución: Elementos Finitos
CIDEL 2010 EIE - FCEIA - UNR SIMULACIÓN DE CEM Metodología de resolución: Elementos Finitos Herramienta usada: “COMSOL MULTIPHYSICS” Idealizaciones: el terreno es plano; se eligió una región de resolución de dimensiones finitas, superior a 15 veces la altura de las torres; los objetos metálicos presentes en la zona de medición están “puestos a tierra”; el medio de propagación es isótropo, homogéneo y lineal. Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber

5 PROCEDIMIENTO Modelado de la Línea de Transmisión.
CIDEL 2010 EIE - FCEIA - UNR PROCEDIMIENTO Modelado de la Línea de Transmisión. Simulación de los CEM para la carga máxima admisible Medición “in situ” de los CEM. Escalamiento de los CEM medidos al estado de carga máximo de la Línea de Transmisión. Comparación de los resultados de Simulación y Medición. Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber

6 CONFIGURACIONES MODELADAS
CIDEL 2010 EIE - FCEIA - UNR CONFIGURACIONES MODELADAS 132 KV Doble Terna 132 KV 500 KV Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber

7 Tipo: coplanar vertical Propietario: TRANSBA
CIDEL 2010 EIE - FCEIA - UNR Caso Línea de 132 kV urbana Características Tensión: 132 kV urbana Tipo: coplanar vertical Propietario: TRANSBA Ubicación: Esq. Alte Brown y San Lorenzo San Nicolás ( Bs. As.) Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber

8 Simulaciones obtenidas
CIDEL 2010 EIE - FCEIA - UNR Caso Línea de 132 kV urbana Simulaciones obtenidas CAMPO ELÉCTRICO CAMPO MAGNÉTICO Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber

9 Tipo: coplanar horizontal Propietario: TRANSENER Ubicación: Ruta 33
CIDEL 2010 EIE - FCEIA - UNR Caso Línea de 500 kV Rosario Oeste - San Nicolás Características Tensión: 500 kV Tipo: coplanar horizontal Propietario: TRANSENER Ubicación: Ruta 33 acceso Soldini (Sta. Fe) Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber

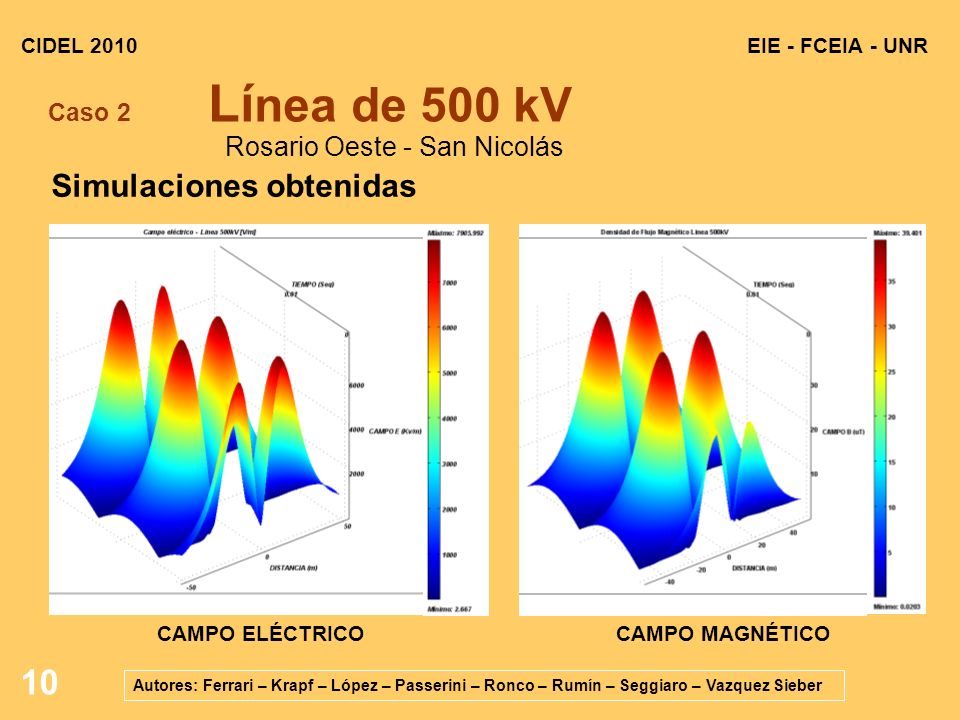

10 Simulaciones obtenidas
CIDEL 2010 EIE - FCEIA - UNR Caso Línea de 500 kV Rosario Oeste - San Nicolás Simulaciones obtenidas CAMPO ELÉCTRICO CAMPO MAGNÉTICO Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber

11 VALIDACIÓN DE LOS MODELOS
CIDEL 2010 EIE - FCEIA - UNR VALIDACIÓN DE LOS MODELOS ELECCIÓN LÍNEA SIMULACIÓN MEDICIÓN EN CAMPO COMPARA-CIÓN β δ SI NO MODELADO PROCESO TERMINADO α (COEFICIENTE DE ERROR) REVISIÓN Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber

12 Simulaciones obtenidas
CIDEL 2010 EIE - FCEIA - UNR Caso Línea de 132 kV urbana Simulaciones obtenidas Distancia (m) Distancia (m) CAMPO ELÉCTRICO CAMPO MAGNÉTICO Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber

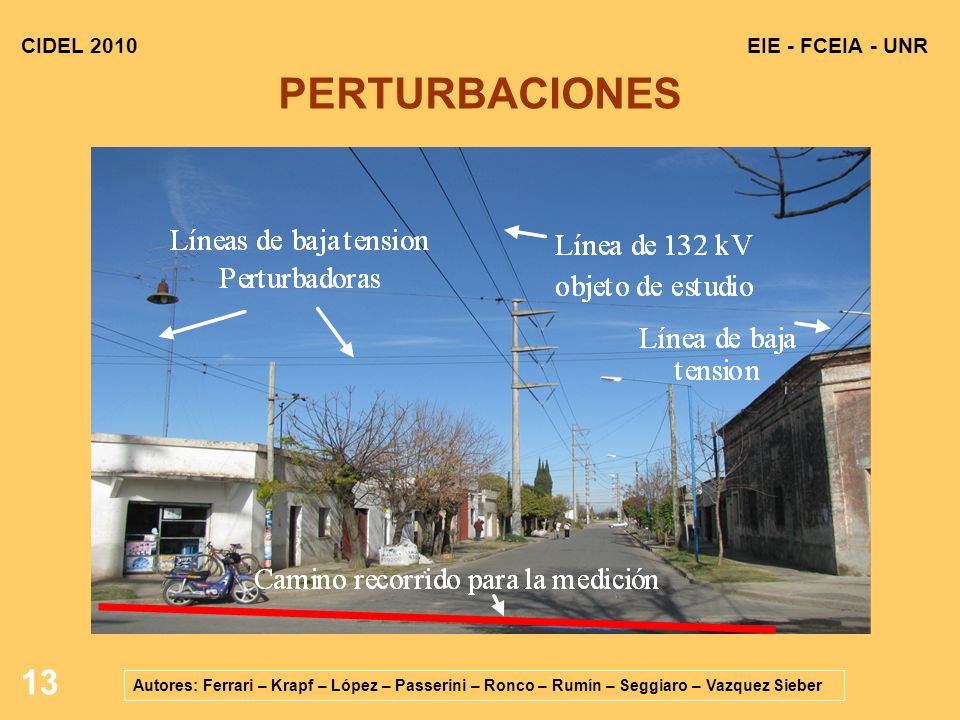

13 PERTURBACIONES CIDEL 2010 EIE - FCEIA - UNR
Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber

14 Simulaciones obtenidas
CIDEL 2010 EIE - FCEIA - UNR Caso Línea de 500 kV Simulaciones obtenidas Distancia (m) Distancia (m) CAMPO ELÉCTRICO CAMPO MAGNÉTICO Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber

15 Disposición de las Líneas
CIDEL 2010 EIE - FCEIA - UNR Caso Doble Terna 132 kV R R S S T T Disposición de las Líneas Analizadas 132kV - Doble Terna Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber

16 Caso 3 Doble Terna 132 kV Ubicación
CIDEL 2010 EIE - FCEIA - UNR Caso Doble Terna 132 kV Ubicación Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber

17 Caso 3 Doble Terna 132 kV Comparación del Campo Eléctrico
CIDEL 2010 EIE - FCEIA - UNR Caso Doble Terna 132 kV Comparación del Campo Eléctrico R S S T T R Rotación propuesta de Fases R R S S T T Distribucionactual de Fases CE máx=3562,9 V/m CE máx=1844,8 V/m Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber

18 Caso 3 Doble Terna 132 kV Comparación de Campo Magnético
CIDEL 2010 EIE - FCEIA - UNR Caso Doble Terna 132 kV Comparación de Campo Magnético R S S T T R Rotación propuesta de Fases R R S S T T Distribucionactual de Fases CM máx=28,8 μT CM máx=15,29 μT Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber

19 CIDEL 2010 EIE - FCEIA - UNR CONCLUSIONES Los resultados de la modelación y simulación fueron exitosos. Excelente herramienta para la determinación de los valores máximos de campo eléctrico y campo magnético en líneas nuevas. Los campos magnéticos deben modelarse para la máxima corriente admisible. Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber

20 CONCLUSIONES en Doble Terna
CIDEL 2010 EIE - FCEIA - UNR CONCLUSIONES en Doble Terna En doble ternas se debe prestar especial atención a la distribución de fases. Se identifican dos casos: Líneas en paralelo, donde es conveniente la rotación de fases Líneas con sentidos opuestos de corriente, donde se debe evaluar si se quiere reducir el campo eléctrico (se deben rotar las fases), o el campo magnético (no se deben rotar las fases) Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber

21 CIDEL 2010 EIE - FCEIA - UNR RECOMENDACIONES Se deben mejorar los métodos de modelar las interferencias producidas por objetos presentes en las cercanías. Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber

22 Espacio para preguntas…
CIDEL 2010 EIE - FCEIA - UNR Espacio para preguntas… Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber

23 GRACIAS POR LA ATENCIÓN
CIDEL 2010 EIE - FCEIA - UNR GRACIAS POR LA ATENCIÓN Autores: Ferrari – Krapf – López – Passerini – Ronco – Rumín – Seggiaro – Vazquez Sieber
