Escaleras 1926 Subpart X - Stairways and Ladders This presentation is designed to assist trainers conducting OSHA 10-hour Construction Industry outreach training for workers. Since workers are the target audience, this presentation emphasizes hazard identification, avoidance, and control – not standards. No attempt has been made to treat the topic exhaustively. It is essential that trainers tailor their presentations to the needs and understanding of their audience. This presentation is not a substitute for any of the provisions of the Occupational Safety and Health Act of 1970 or for any standards issued by the U.S. Department of Labor. Mention of trade names, commercial products, or organizations does not imply endorsement by the U.S. Department of Labor. OSHA Office of Training & Education

SEGURIDAD CON LAS ESCALERAS OSHA 29 CFR , , and OSHA , , OSHA Office of Training & Education

Peligros Las escaleras son la causa de muchas lesiones y fatalidades en la industria de la construcción Cerca del 50 % de los trabajadores tienen lesiones por caidas, resbalones y tropezones mientras trabajan con escaleras y requieren dias perdidos fuera del trabajo. Reference – OSHA Publication 3124, Stairways and Ladders Uso inapropiado del último escalón de la escalera OSHA Office of Training & Education

Resbalones, Tropezones y Caídas de Escaleras
Al finalizar este adiestramiento usted debe conocer: Guias de seguridad, prácticas seguras y requisitos al utilizar escaleras usadas en el area de la construcción OSHA Office of Training & Education

Escaleras o Escalera Portátiles En los puntos de acceso donde hay una elevación de 19 pulgadas o mas: Un punto de acceso debe estar libre. Debe haber un escalón o una rampa para ganar acceso Break in elevation Reference (a) This is true unless a ramp, runway, embankment, or personnel hoist is provided. Point of access - All areas used by employees for work-related passage from one area or level to another. 19 inches OSHA Office of Training & Education

Pasamano vs. Baranda Baranda Pasamano Handrail - A rail used to provide employees with a handhold for support. Stairrail system - A vertical barrier erected along the unprotected sides and edges of a stairway to prevent employees from falling to lower levels. OSHA Office of Training & Education

REQUISITOS GENERALES Cuando tienen 4 escalones o 30” de alto deben ser instaladas con todos sus elementos y especificaciones antes de comenzar los trabajos que requieren el uso de dichas escaleras. OSHA Office of Training & Education

REQUISITOS GENERALES > 6” Escaleras en Espiral No usar escaleras en espiral que no vayan a ser parte de la estructura permanente. OSHA Office of Training & Education

REQUISITOS GENERALES Despues Antes Altura Barandas y Pasamanos las medidas son desde el piso del escalón hasta el tope de la baranda o pasamano. OSHA Office of Training & Education

REQUISITOS GENERALES Pasamanos Deben resistir 200 lbs. de fuerza hacia el lado y hacia abajo Se mide desde el tope del último escalón No deben tener astillas, clavos y tornillos que sobresalgan. OSHA Office of Training & Education

REQUISITOS GENERALES Pasamanos Deberá tener un buen agarre OSHA Office of Training & Education

REQUISITOS GENERALES Medidas de Escaleras Ancho – 22” Descanso por lo menos 30” de profundidad cada 12 pies o menos Aplica a las que no serán parte de la estructura permanente. OSHA Office of Training & Education

REQUISITOS GENERALES OSHA Office of Training & Education

REQUISITOS GENERALES Grados de Inclinación Angulo desde la Horizontal (Usar Inclinómetro) OSHA Office of Training & Education

REQUISITOS GENERALES Escaleras Fijarlas a la superficie y rellenarlas con cemento u otro material No pisar, subir, bajar por esqueleto de una en construcción. Escalones temporeros serán de material solido, anchos y de profundidad adecuados OSHA Office of Training & Education

Pasamano y la fuerza de soporte de la baranda superior
Las barandas deben ser capaz de soportar una fuerza de 200 lbs. Reference (c)(5) Handrails and the top rails of the stairrail systems must be capable of withstanding, without failure, at least 200 pounds of weight applied within 2 inches of the top edge in any downward or outward direction, at any point along the top edge. OSHA Office of Training & Education

Pasamanos Escaleras con 4 o más contra huellas, o una altura mayor de 30 pulgadas , debe tener por lo menos un pasamanos. Reference (c) Handrails must provide an adequate handhold for employees to grasp to prevent falls. Temporary handrails must have a minimum clearance of 3” between the handrail and walls, stairrail system and other objects. OSHA has specific height requirements for handrails. Check the standard to ensure these are met during installation of handrails, stairrails and guardrails The stairway to this platform has more than 4 risers and is not guarded. The platform requires guarding. OSHA Office of Training & Education

Barandas Escaleras con 4 o más escalones o mas de 30 pulgadas de alto deben tener una baranda a lo largo de cada lado o esquina que no tenga proteción Reference (c) All stairways of 4 steps or more must have a handrail. If there is a fall hazard of 6 feet or more on an exposed side of the stairs, then a stairrail system must be provided to prevent workers from falling off the side. OSHA Office of Training & Education

No mas de 1/4 pulgada en variación en cualquier sistema de escalera
Escaleras Instalado ente 30 y 50 grados La altura del escalón debe ser uniforme y la profundidad, con menos de ¼ pulgada de variación. Angulo - 30 & 50 grados uniforme No mas de 1/4 pulgada en variación en cualquier sistema de escalera Reference (a)(3) and (a)(2) OSHA Office of Training & Education

Descansos Deben tener por lo menos 30 pulgadas de profundo y 22 de ancho por cada 12 ft. o menos de altura Los lados desprotegidos de los descansos deben tener un sistema de barandas estandard de 42 pulgadas de alto Descanso Reference (a)(1) and (b) Stairway landings 6 feet or more above the surrounding area need to be provided with a guardrail system along the exposed perimeters of the landing OSHA Office of Training & Education

Plataformas y Puertas Donde las puertas abren directamente a una escalera, se debe proveer una plataforma que se extienda por lo menos 20 pulgadas mas alla del swing de la puerta. Reference (a)(4) Remember that a guardrail system may also be needed on a platform with a swinging door to protect from potential falls of 6 feet or more. OSHA Office of Training & Education

Condiciones Peligrosas
Instalar antiresbalantes antes de usar las escaleras para evitar resbalones. Reference (a)(7) and (a)(6) In addition to the components of a stair system, it is important to address other potentially dangerous conditions such as slippery stairs, rails or landings due to weather conditions or the composition of the stair material (e.g. smooth, metal surfaces). OSHA Office of Training & Education

Escaleras OSHA Office of Training & Education

CLASIFICACION DE ESCALERAS
I-A 300 libras (heavy duty) I 250 libras (heavy duty) II 250 libras (medium duty) III 200 libras (light duty) Extra heavy duty 3.3 X: debe ser capaz de soportar 4 veces el peso de la carga. OSHA Office of Training & Education

PELIGROS DE LAS ESCALERAS
Peligros incluyen: Escaleras que le falten partes o que esten rotas Usar una escalera con un rango de peso muy bajo. Usar una escalera muy pequeña para su propósito. Usar escaleras de metal cerca de equipos eléctricos energizados o con el potencial de estar energizados. Usar escaleras como plataforma de trabajo. Objetos que caen de las escaleras. OSHA Office of Training & Education

Requerimientos Generales en Escaleras Mantener las escaleras en buenas condiciones: Mantener el area alrededor donde trabaje con una escalera libre de escombros Asegurese que el espacio entre peldaños esta entre 10 a 14 pulgadas Mantenga la escalera libre de partes que resbalen. Reference (a) and (b) OSHA Office of Training & Education

Requisitos Generales Solo use la escalera para el propósito que fue diseñada -- No – Junte dos escaleras para hacerla mas larga . No use la escalera como plataforma de andamio No cargue la escalera con más peso del que puede soportar de acuerdo a las especificaciones del manufacturero. Reference (a) and (b) OSHA Office of Training & Education

Asegure la Escalera Asegure la escalera para evitar movimientos inseguros debido a la acitividad de trabajo. Solo utilize escaleras en superficies estables. No use escaleras en superficies resbalosas a menos que este a asegurada o le ponga los zapatos antiresbalantes. feet Reference (b)(8), (b)(6), (b)(7), and (b)(1) Ladders placed in areas such as passage-ways, doorways, or driveways, or where they can be displaced by workplace activities or traffic must be secured to prevent accidental movement, or a barricade must be used to keep traffic or activities away from the ladder. Esta escalera no esta en forma segura OSHA Office of Training & Education

Escaleras Portátiles Inspeccionelas Barandas de lado – por lo menos 11 1/2 pulgadas de distancia Debe soportar 4 veces el peso maximo para el cual fue diseñada. Reference (b)(15), (b)(6)(ii) and (a)(4)(ii) See the OSHA web site at: Portable Ladder: a ladder that can be readily moved or carried. Ladder rungs, cleats, and steps must be parallel, level and uniformly spaced. The rungs and steps of portable metal ladders must be corrugated, knurled, dimpled, coated with skid-resistant material or treated to minimize slipping. OSHA Office of Training & Education

Escalera Doble Use escalera doble ( con baranda en el medio) o dos o más escaleras cuando las escaleras son el medio para entrada y salida en areas con más de 25 empleados Cuando la escalera servira ambos trafico de bajada y subida. Reference (a)(2) Double-cleat Ladder - A ladder with a center rail to allow simultaneous two-way traffic for employees ascending or descending. When there is only one point of access between levels, it must be kept clear to permit free passage by workers. If free passage becomes restricted, a second point of access must be provided and used. OSHA Office of Training & Education

Escaleras de Madera Pintadas No pinte las escaleras No use pintura opaca (como el varnish) en una escalera de madera Reference (a)(12) Wood ladders must not be coated with any opaque covering, except identification or warning labels on one face only of a side rail. OSHA Office of Training & Education

Angulo de la Escalera Non-self-supporting ladders: (which lean against a wall or other support) Pongala en un angulo donde la distancia horizontal del soporte del tope a los pies de la escalera sea 1/4 el largo de trabajo de la escalera Reference (b)(5) Working length of ladder – Distance along the ladder between the foot and top support OSHA Office of Training & Education

INSTALACIONES DE ESCALERAS
Amarrarla en el tercer peldaño contando desde arriba. Mantener areas despejadas OSHA Office of Training & Education

Escalera de Extensión Reference (b)(1) When portable ladders are used for access to an upper landing surface, the side rails must extend at least 3 feet above the upper landing surface. When such an extension is not possible, the ladder must be secured, and a grasping device such as a grab rail must be provided to assist workers in mounting and dismounting the ladder. A ladder extension must not deflect under a load that would cause the ladder to slip off its support. OSHA Office of Training & Education

Escaleras Fijas Equipar escaleras fijas de 24 pies o más con: Protección para el empleado que sube Líneas retractables con plataformas de descanso cada 150 pies o menos Jaula, y multiple secciones, cada seción que no exceda 50 pies. Reference (a)(18) and (a)(19) Fixed Ladder: a ladder that cannot be readily moved or carried because it is an integral part of a building or structure. In using a cage or well, ladder sections must be offset from adjacent sections, and landing platforms must be provided at maximum intervals of 50 feet Use a fixed ladder at a pitch no greater than 90 degrees horizontal measurement from the back of the ladder. A fixed ladder must be able to support at least 2 loads of 250 pounds each, concentrated between any two consecutive attachments. It must also support added anticipated loads caused by ice buildup, winds, rigging and impact loads resulting from using ladder safety devices. OSHA Office of Training & Education

Cerca de Lineas Eléctricas
Escaleras no conductivas de madera o de fiber glass. Reference (b)(12) Condición insegura OSHA Office of Training & Education

Reference (b)(13) OSHA Office of Training & Education

Riostra (crossbracing)
No use las riostras en los lados de la escalera para subir Reference (b)(14) A metal spreader or locking device must be provided on each stepladder to hold the front and back sections in an open position when the ladder is being used. OSHA Office of Training & Education

Escaleras Defectuosas
La escalera debe ser inspeccionada por la persona competente De estar defectuosa, pongale una tarjeta y marquela “No la Use” Saquelas de servicio y reemplazela Le falta un peldaño Reference (b)(16) Ladders must be inspected on a periodic basis and after any incident that could affect their safe use. Ladder components must be surfaced to prevent injury from punctures or lacerations and prevent snagging of clothing. OSHA Office of Training & Education

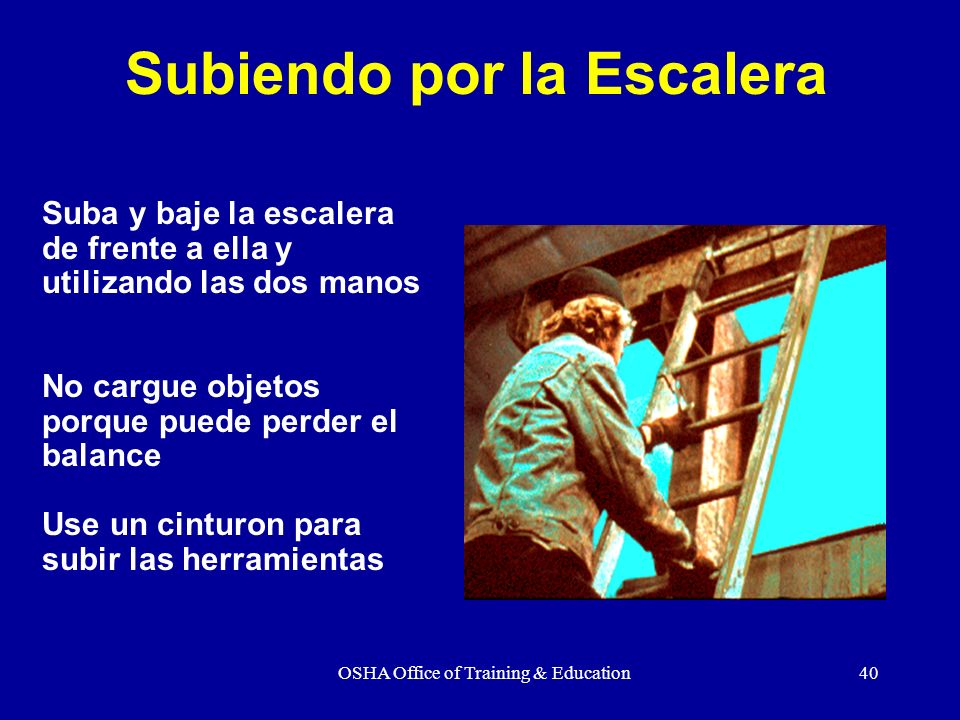

Subiendo por la Escalera
Suba y baje la escalera de frente a ella y utilizando las dos manos No cargue objetos porque puede perder el balance Use un cinturon para subir las herramientas Reference (b)(20),(21),(22) OSHA Office of Training & Education

ALMACENAJE DE ESCALERAS
Se debe asignar un area para almacenar las escaleras donde no puedan recibir daño, preferiblemente colocadas en posición vertical y sujetadas. Almacénelas para prevenir que las rompan. No coloque nada encima de las escaleras que se encuentren almacenadas. Inspecciónelas antes de almacenarlas y antes de usarlas. OSHA Office of Training & Education

MANTENIMIENTO DE LAS ESCALERAS
Mantenga las escaleras limpias y en buenas condiciones. Nunca le reemplaze partes a menos que sean provistas por el manufacturero original. Reparaciones se haran solo por la persona autorizada. Mantener todos los aseguradores ajustados apropiadamente. Equipo dañado se le pone tarjeta y se saca fuera de servicio (fuera del area de trabajo) OSHA Office of Training & Education

SEGURIDAD CON ESCALERAS
OSHA Office of Training & Education

INSPECCIONES DE ESCALERAS
Inspeccionar las escaleras antes de cada uso. Asegurarse que todos los peldaños estan libres de grasa, sucio, aceite, etc. Que todas sus partes esten fijas. Escaleras de madera no deben ser pintadas. Extenciones o cualquier otro artefacto que se use para fijar la escalera este fijado en su sitio adecuadamente. Todas las escaleras deben tener bases antiresbalantes. No deben tener defectos estructurales, todos los soportes deben estar intactos. NO USAR ESCALERAS ROTAS. A toda escalera rota se le pondrá una etiqueta que diga “No la Use” y sacarla de servicio. OSHA Office of Training & Education

PELIGROS DE LAS ESCALERAS
Peligros incluyen: Escaleras que le falten partes o que esten rotas Usar una escalera con un rango de peso muy bajo. Usar una escalera muy pequeña para su propósito. Usar escaleras de metal cerca de equipos eléctricos energizados o con el potencial de estar energizados. Usar escaleras como plataforma de trabajo. Objetos que caen de las escaleras. OSHA Office of Training & Education

ALMACENAJE DE ESCALERAS
Se debe asignar un area para almacenar las escaleras donde no puedan recibir daño, preferiblemente enganchadas en posición vertical y sujetadas. Almacénelas para prevenir que las rompan. No coloque nada encima de las escaleras que se encuentren almacenadas. Inspecciónelas antes de almacenarlas y antes de usarlas. OSHA Office of Training & Education

Adiestramiento La persona competente debe adiestrar a los empleados en: Uso, selección, inspección y almacenaje Naturaleza de los peligros en el area de trabajo El procedimeito correcto para instalar una escalera, mantenimiento y como desmontar el equipo de protección contra caídas usado. La forma apropiada de construir, uso, instalación, y cuidado al trabajar on escaleras El peso máximo que sostiene la escalera Reference (a) Retraining - Employers must retrain each employee as necessary to maintain the understanding and knowledge acquired through compliance with the standard. OSHA Office of Training & Education
