Nueva tecnología que revolucionará los Sistemas Inalámbricos

Presentación del tema: "Nueva tecnología que revolucionará los Sistemas Inalámbricos"— Transcripción de la presentación:

1 Nueva tecnología que revolucionará los Sistemas Inalámbricos

2 Cambium Networks Orthogon Point-to-Point (PTP)
Canopy Point-to-Multipoint (PMP)

3 Mercado High End Participantes en la Industria
Aplicaciones típicas e Industrias Participantes en la Industria Seguridad Publica Video vigilancia Comunicaciones de Misión Critica Operadores y Proveedores de servicios Petróleo, gas, mineria Cambium Alvarion Radwin Redline Airspan Infinet Etc

4 Mercado High End Productos Cambium Servicios Entregados
PTP230, PTP250, PTP500, PTP600, PTP800, PTP810 PMP400, PMP430, PMP450 Enlaces de alta y muy alta capacidad Anchos de banda garantizados Enlaces sin línea de vista Distancias de hasta 200 Km Disponibilidad garantizada de hasta un % Limitante Económica Un Enlace Punto a Punto puede alcanzar los 20,000 dólares Enlaces Punto Multipunto pueden alcanzar hasta 5,000 dólares

5 Participantes en la Industria
Mercado Low End Aplicaciones típicas Participantes en la Industria Conectividad de negocios Acceso a la última milla Conectividad de cámaras de vigilancia Interconexión de dispositivos IP Expansión de redes LAN Ubiquiti Engenius Planet Microtik TPLINK Etc.

6 Mercado Low End Limitantes Técnicas
Vulnerabilidades de las soluciones basadas en el estándar n: El ancho de banda se decrementa conforme la cantidad de suscriptores se incrementa Alta y muy variable latencia Limitada escalabilidad de la red Inefectiva calidad de servicio que provoca poca fiabilidad en servicios como Voz y Video IP Las especificaciones de los fabricantes son exageradas Pobre confiabilidad

7 Cambium introduce su nueva línea de productos ePMP para el mercado Low End

8 ePMP1000 Integrated Radio Modo de operación: Access Point/ Station
Rango de Frecuencia: 5150 – 5970 MHz Ancho de canal: 5/10/20/40 MHz OFDM/MIMO 2x2 Latencia: 6 mS -69 dBm (2x64QAM) to -86 dBm (QPSK 1/2) Potencia de salida: 30 dBm Ganancia Antena 16 dBi PoE (incluido) Montaje Flexible

9 ePMP1000 GPS Sync Radio Modo de Operación: Access Point/Station
Sincronización vía GPS Rango de Frecuencia: 5150 – 5970 MHz Ancho de canal: 5/10/20/40 MHz) OFDM/MIMO 2x2 Latencia: 6 mS o 17 mS (GPS) -69 dBm (2x64QAM) to -86 dBm (QPSK 1/2) Potencia de salida: 30 dBm No incluye antena PoE (incluido)

10 ePMP1000 Non Sync Radio Modo de Operación: Access Point/Station
Rango de Frecuencia: 5150 – 5970 MHz Ancho de canal: 5/10/20/40 MHz OFDM/MIMO 2x2 Latencia: 6 mS -69 dBm (2x64QAM) to -86 dBm (QPSK 1/2) Potencia de salida: 30 dBm No incluye antena PoE (incluido)

11 Nuevo eFORCE-110 PTP Modos de Operación: PTP.
Rango de Frecuencia: 5150 – 5875 MHz. Ancho de canal: 5/10/20/40 MHz OFDM/TDD/MIMO 2x2. Latencia: 17 ms. -69 dBm (2x64QAM) / -86 dBm (QPSK 1/2). Potencia de salida: 30 dBm. Antena de plato incluida de 25 dBi. 29.5 Vcc PoE (incluido). Sincronizacion GPS

12 ePMP1000 Sector Antennas Polarización dual
Rango de frecuencia de a GHz Ganancia de 15 y 14 dB Apertura de 90 y 120 grados Conectores SMA Hembra Inverso Incluye montaje para torre y jumpers de interconexión Ensamble directo para ePMP1000 GPS

13 eFORCE-200 Modos de Operación: AP, Station
Rango de Frecuencia: 5150 – 5875 MHz. Ancho de canal: 5/10/20/40 MHz OFDM/TDD/MIMO 2x2. Latencia: 17 ms. -69 dBm (2x64QAM) / -86 dBm (QPSK 1/2). Potencia de salida: 30 dBm. Antena de plato incluida de 25 dBi. 29.5 Vcc PoE (incluido). Low Cost

14 ¿Que incluyen los productos?
Power Supply Power Cord (US/FCC Model only) Radio Module GPS Antenna ePMP5GPS Mounting Strap ePMP5i

15 Arquitectura de los Equipos
ePMP5GPS ePMP5i Conectores SMA Gigabit Ethernet Conector para Antena GPS Tornillo para aterrizaje Conector Principal 100BaseT Ethernet Conector Auxiliar Ethernet

16 Diferenciales vs Otras Marcas
Ancho de banda administrable (Uplink / Downlink) calidad Carrier-Class. Los CPE/ Stations soportan varios AP para redundancia. Sincronización vía GPS calidad Carrier-Class (Canopy). Autoajuste de potencia de los CPE / Stations para mantener calibrado el enlace (Carrier-Class Canopy). Potencia de salida de hasta 1 W (30 dBm). Mayor capacidad de suscriptores.

17 Diferenciales vs Otras Marcas
Protección contra descargas integrado. Calidad de servicio (QoS) configurable. Mayor capacidad de procesamiento de PPS (paquetes por segundo), necesario para aplicaciones exigentes en tiempo real. Permite la creación de perfiles MIR para fácil administración de ancho de banda de los CPE / Stations (grupos). Software gratuito de administración y monitoreo (CNS Server).

18 Sincronización vía GPS
AP6 AP1 Cada AP transmitiendoa diferente tiempo RM AP5 AP2 AP3 AP4 CMM AP1 AP2 AP3 AP4 AP5 AP6

19 Sincronización vía GPS
AP5 AP4 AP3 AP2 AP1 AP6 RM CMM Cada AP transmitiendo al mismo tiempo

20 Beneficio de la sincronización
Sin sincronización No existe reúso de frecuencia Debe de existir el doble del tamaño del canal como separación Eficiencia Espectral: 4 x 90 Mbps / ( ) = 1.5 bps/Hz D A C B ePMP GPS Sync Reutilización de dos canales Solo 5 MHz de separación entre canales adyacentes Eficiencia espectral: 4 x 80 Mbps / ( ) = 6.4 bps/Hz B A 20

21 Escalabilidad de Suscriptores
Cambium ofrece el doble del ancho de banda * Throughput medido en un canal de 20 MHz y utilizando la máxima modulación

22 Enlaces sin redundancia (convencionales)
Otros CPE sólo pueden enlazarse a un solo AP. AP1 Operando Usuarios CON SERVICIO AP2 Operando

23 Enlaces sin redundancia (convencionales)
Usuarios SIN SERVICIO AP1 Caído AP2 Operando Usuarios CON SERVICIO

24 Enlaces con redundancia (ePMP)
Los ePMP pueden tener redundancia (más de 2 AP). AP1 Operando Usuarios CON SERVICIO AP2 Operando

25 Enlaces con redundancia (ePMP)
AP1 Caído Usuarios CON SERVICIO AP2 Operando

26 Perfiles MIR en AP (Grupos)
Esta característica permite al AP administrar de una forma más rápida y eficiente el ancho de banda asignado a cada cliente/CPE/station. Es posible crear varios perfiles diferentes con limitantes de velocidad en Downlink y/o Uplink.

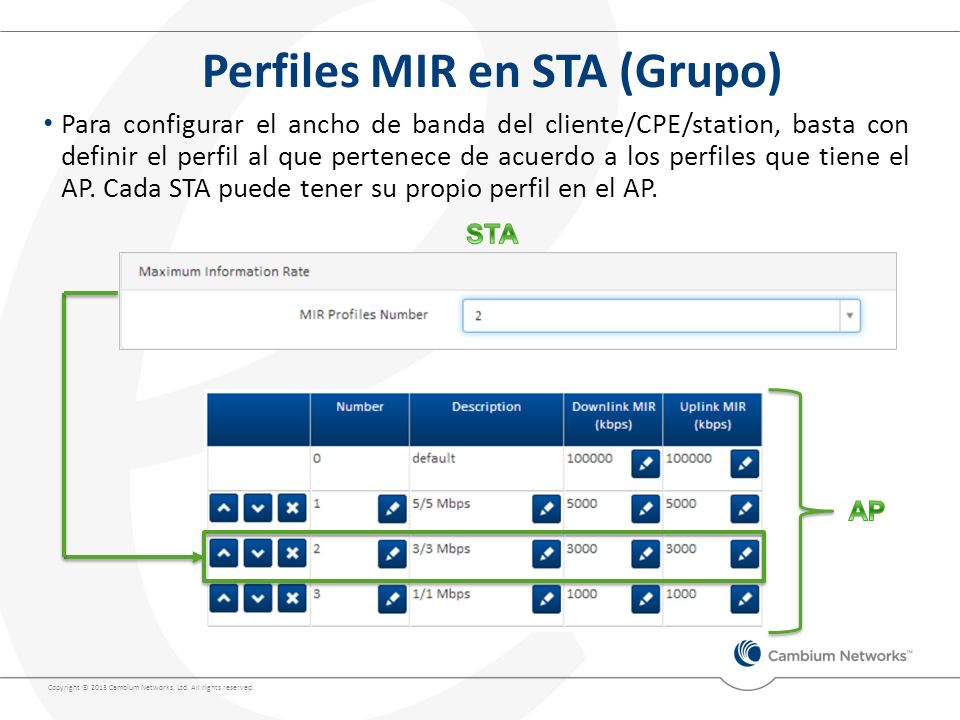

27 Perfiles MIR en STA (Grupo)
Para configurar el ancho de banda del cliente/CPE/station, basta con definir el perfil al que pertenece de acuerdo a los perfiles que tiene el AP. Cada STA puede tener su propio perfil en el AP. STA AP

28 Ancho de Banda Administrable
AP STA DOWNLINK 75% (113 Mbps) 25% (37 Mbps) 50% (75 Mbps) 30% ( 45 Mbps) 70% (105 Mbps) UPLINK Ideal para aplicaciones CCTV Megapixel y Proveedores de Servicios (WISP).

29 Ancho de Banda Inteligente
8:00 am Carga Balanceada Tráfico Downlink predominante Tráfico Uplink predominante DL UL 8:40 am 9:03 am Los equipos ePMP son los únicos en el mercado que pueden moldear el ancho de banda en tiempo real según sea requerido.

30 Calidad de Servicio (QoS)
Cuatro niveles de prioridad de tráfico: Voz. Alta Prioridad. Baja Prioridad. Prioridad de la estación. Los paquetes de voz son automáticamente detectados (CoS = 5 o DSCP = 46) y se les da siempre la más alta prioridad (Voz). El usuario puede configurar diferentes tipos de tráfico y asignarles prioridad. Los paquetes restantes tendrán la menor prioridad en el sistema.

31 Calidad de Servicio (QoS)

32 Control Automático de Potencia
Evita problemas de “ensordecimiento” (saturación de señal); esta característica es también Carrier-Class desde Canopy PMP. Mayor selectividad. Disminuye las interferencia externas y locales. Evita oscilaciones de ancho de banda por modulación.

33 Control Automático de Potencia
STA 1 AP Señal STA 1: -42 dBm AP Ensordecido o Saturado Señal STA 2: -39 dBm STA 2 Señal STA 3: -36 dBm STA 3 Si el usuario/instalador configura las estaciones con la máxima potencia, esto provocaría ensordecimiento en el AP, ya que todas las estaciones transmiten hacia él.

34 Control Automático de Potencia
STA 1 AP Señal STA 1: -60 dBm AP Optimizado Señal STA 2: -60 dBm STA 2 Señal STA 3: -60 dBm STA 3 El AP cuenta con mecanismos para regular automáticamente la potencia de salida de las estaciones (STA). Esta característica es única es su clase (Canopy).

35 Mensajes de Apoyo del Sistema

36 Capacidad de procesamiento
Cambium ePMP 30,000 pps Otras marcas 17,000 pps Aplicación Tamaño del paquete (bytes) Internet (Tolly Mix) 486 File upload (Microsoft) 700 File download (Microsoft) 1200 VOIP G.711 215 VOIP G.723 50 VOIP G.729 75 SKYPE 70 VIDEO H.263 256 VIDEO H.264 450

37

38 Protección contra descargas

39 Pruebas de laboratorio

40 Resultados pruebas de laboratorio
Enlaces Punto a Punto MTU 1500 Bytes Protocolo TCP UDP Sentido de Conexión Cliente-Servidor Servidor-Cliente Ancho de canal 20 MHz 40 MHz ePMP5GPS 57.98 136.5 74.49 133.38 83.9 169.1 84.79 168.71 ePMP5i 69.42 122.59 73.45 127.79 82.79 157.79 80.85 159.61

41 ePMP vs. Otras soluciones basadas en el estándar 802.11n
Especificacion Cambium Otros Throughput (40 MHz) 150+ Mbps (40 MHz) 150 Mbps (40 MHz) Throughput en modo PtM con sincorinozacion (20 MHz) Mbps Mbps Eficiencia Espectral 6.4 bps/MHz 1.5 bps/MHz Capacidad de procesamiento 30K 17K Latencia < 30 ms Alta y variable Confiabilidad Buena Irregular Especificación Cambium Otros Throughput (40 MHz) 190+ Mbps (40 MHz) 150 Mbps (40 MHz) Throughput en modo PtM con sincronización (20 MHz) Mbps Mbps Eficiencia Espectral 6.4 bps/MHz 1.5 bps/MHz Capacidad de procesamiento 30K 17K Latencia < 6 ms Alta y variable Confiabilidad Buena Irregular

42 Sesión de preguntas y respuestas
