Nueva tecnología que revolucionará los Sistemas Inalámbricos

Presentación del tema: "Nueva tecnología que revolucionará los Sistemas Inalámbricos"— Transcripción de la presentación:

1 Nueva tecnología que revolucionará los Sistemas Inalámbricos
25 de Octubre de 2013

2 Cambium Networks Orthogon Point-to-Point (PTP)
Canopy Point-to-Multipoint (PMP)

3 Mercado High End Participantes en la Industria
Aplicaciones típicas e Industrias Participantes en la Industria Seguridad Publica Video vigilancia Comunicaciones de Misión Critica Operadores y Proveedores de servicios Petróleo, gas, mineria Cambium Alvarion Radwin Redline Airspan Infinet Etc

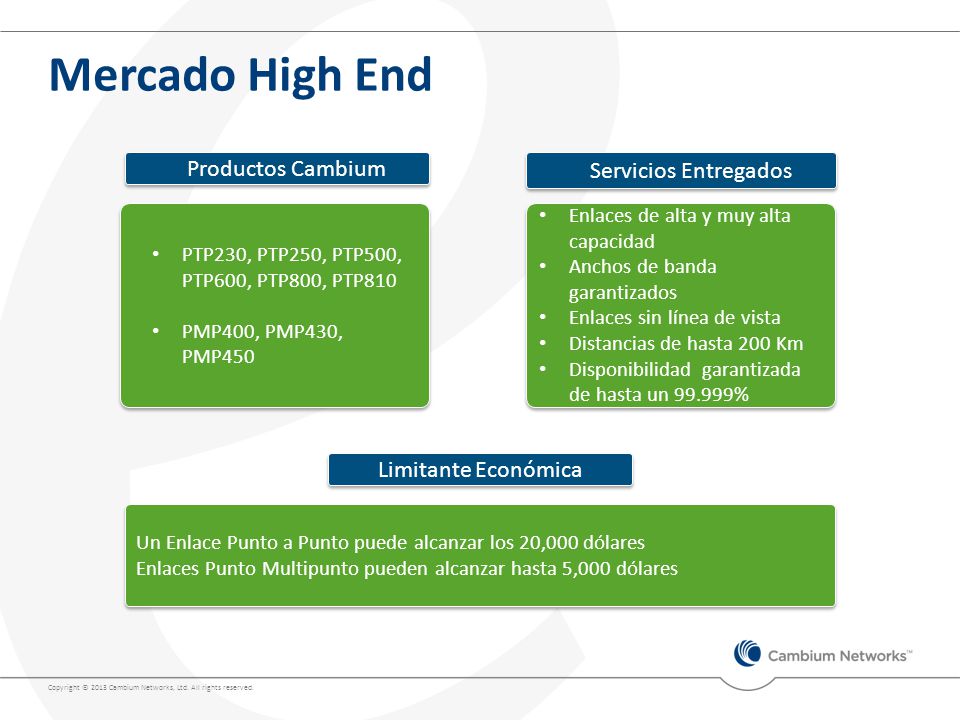

4 Mercado High End Productos Cambium Servicios Entregados
PTP230, PTP250, PTP500, PTP600, PTP800, PTP810 PMP400, PMP430, PMP450 Enlaces de alta y muy alta capacidad Anchos de banda garantizados Enlaces sin línea de vista Distancias de hasta 200 Km Disponibilidad garantizada de hasta un % Limitante Económica Un Enlace Punto a Punto puede alcanzar los 20,000 dólares Enlaces Punto Multipunto pueden alcanzar hasta 5,000 dólares

5 Participantes en la Industria
Mercado Low End Aplicaciones típicas Participantes en la Industria Conectividad de negocios Acceso a la última milla Conectividad de cámaras de vigilancia Interconexión de dispositivos IP Expansión de redes LAN Ubiquiti Engenius Planet Microtik TPLINK Etc.

6 Mercado Low End Limitantes Técnicas
Vulnerabilidades de las soluciones basadas en el estándar n: El ancho de banda se decrementa conforme la cantidad de suscriptores se incrementa Alta y muy variable latencia Limitada escalabilidad de la red Inefectiva calidad de servicio que provoca poca fiabilidad en servicios como Voz y Video IP Las especificaciones de los fabricantes son exageradas Pobre confiabilidad

7 Cambium introduce su nueva línea de productos ePMP para el mercado Low End

8 ePMP5I Modo de operación: Access Point/ Station
Rango de Frecuencia: 5150 – 5875 MHz Ancho de canal: 20/40 MHz OFDM/MIMO 2x2 Latencia: 17 mS -69 dBm (2x64QAM) to -86 dBm (QPSK 1/2) Potencia de salida: 27 dBm Ganancia 13 dBi PoE (incluido) Distancia de hasta 20 Km Precio de lista: $169

9 ePMP5GPS Modo de Operación: Access Point/Station
Sincronización vía GPS Rango de Frecuencia: 5150 – 5875 MHz Ancho de canal: 20/40 MHz OFDM/MIMO 2x2 Latencia: 17 mS -69 dBm (2x64QAM) to -86 dBm (QPSK 1/2) Potencia de salida: 27 dBm No incluye antena PoE (incluido) Precio de lista: $709

10 APMP51790 y APMP516120 Polarización dual
Rango de frecuencia de 4.9 a 5.8 GHz Ganancia de 17 y 16 dB Apertura de 90 y 120 grados Conectores SMA Hembra Inverso Incluye montaje para torre y jumpers de interconexión Ensamble directo para ePMP5GPS Precio de lista: $289

11 ¿Que incluyen los productos?
Power Supply Power Cord (US/FCC Model only) Radio Module GPS Antenna ePMP5GPS Mounting Strap ePMP5i

12 Arquitectura de los Equipos
ePMP5GPS ePMP5i Conectores SMA Gigabit Ethernet Conector para Antena GPS Tornillo para aterrizaje Conector Principal 100BaseT Ethernet Conector Auxiliar Ethernet

13 Diferenciales Sincronización vía GPS (reutilización de canales)
Capacidad de suscriptores Ancho de banda administrable Calidad de servicio Autoajuste de potencia Capacidad de procesamiento Protección contra descargas atmosféricas

14 Sincronización vía GPS
AP6 AP1 Cada AP transmitiendoa diferente tiempo RM AP5 AP2 AP3 AP4 CMM AP1 AP2 AP3 AP4 AP5 AP6

15 Sincronización vía GPS
AP5 AP4 AP3 AP2 AP1 AP6 RM CMM Cada AP transmitiendo al mismo tiempo

16 Beneficio de la sincronización
Sin sincronización No existe reúso de frecuencia Debe de existir el doble del tamaño del canal como separación Eficiencia Espectral: 4 x 90 Mbps / ( ) = 1.5 bps/Hz D A C B ePMP GPS Sync Reutilización de dos canales Solo 5 MHz de separación entre canales adyacentes Eficiencia espectral: 4 x 80 Mbps / ( ) = 6.4 bps/Hz B A 16

17 Escalabilidad de Suscriptores
Cambium ofrece el doble del ancho de banda * Throughput medido en un canal de 20 MHz y utilizando la máxima modulación

18 Ancho de Banda Administrable
30% ( 45 Mbps) 70% (105 Mbps) 50% (75 Mbps) 75% (113 Mbps) 25% (37 Mbps)

19 Calidad de Servicio Tres niveles de prioridad de tráfico: Voz Alto
Bajo Los paquetes de voz son automáticamente detectados (CoS = 5 or DSCP = 46) y se les da la más alta prioridad El usuario puede configurar diferentes tipos de tráfico y darles prioridad Los paquetes restantes tendrán la menor prioridad

20 Control Automático de Potencia
Problemas de “Ensordecimiento” Selectividad Interferencia Disminuye modulación

21 Capacidad de procesamiento
Cambium ePMP 30,000 pps Otras marcas 17,000 pps Aplicación Tamaño del paquete (bytes) Internet (Tolly Mix) 486 File upload (Microsoft) 700 File download (Microsoft) 1200 VOIP G.711 215 VOIP G.723 50 VOIP G.729 75 SKYPE 70 VIDEO H.263 256 VIDEO H.264 450

22

23 Protección contra descargas

24 Pruebas de laboratorio

25 Resultados pruebas de laboratorio
Enlaces Punto a Punto MTU 1500 Bytes Protocolo TCP UDP Sentido de Conexión Cliente-Servidor Servidor-Cliente Ancho de canal 20 MHz 40 MHz ePMP5GPS 57.98 136.5 74.49 133.38 68.9 139.1 75.79 138.71 ePMP5i 69.42 122.59 73.45 127.79 62.79 70.85 129.61

26 ePMP vs. Otras soluciones basadas en el estándar 802.11n
Especificacion Cambium Otros Throughput (40 MHz) 150+ Mbps (40 MHz) 150 Mbps (40 MHz) Throughput en modo PtM con sincorinozacion (20 MHz) Mbps Mbps Eficiencia Espectral 6.4 bps/MHz 1.5 bps/MHz Capacidad de procesamiento 30K 17K Latencia < 30 ms Alta y variable Confiabilidad Buena Irregular Especificación Cambium Otros Throughput (40 MHz) 150+ Mbps (40 MHz) 150 Mbps (40 MHz) Throughput en modo PtM con sincronización (20 MHz) Mbps Mbps Eficiencia Espectral 6.4 bps/MHz 1.5 bps/MHz Capacidad de procesamiento 30K 17K Latencia < 30 ms Alta y variable Confiabilidad Buena Irregular

27 Resumen Modos de Operación: Access Point, Suscriptor o PtP
Canales de 20 / 40 MHz Rango de Operación de 5.1 a 5.8 GHz Sincronización vía GPS Ancho de banda administrable Control Automático de Potencia de Transmisión Reúso de canales ABAB con separación de 5 MHz 3 niveles de calidad de servicio L2 Bridging con NAT Firewall con capacidades de L2 / L3 Soporte de VLANs SNMPv2 Autentificación RADIUS 27

28 Sesión de preguntas y respuestas
25 de Octubre de 2013 Daniel Aguilar Israel Rojas
