1 PowerBridge /NanoBridge 1

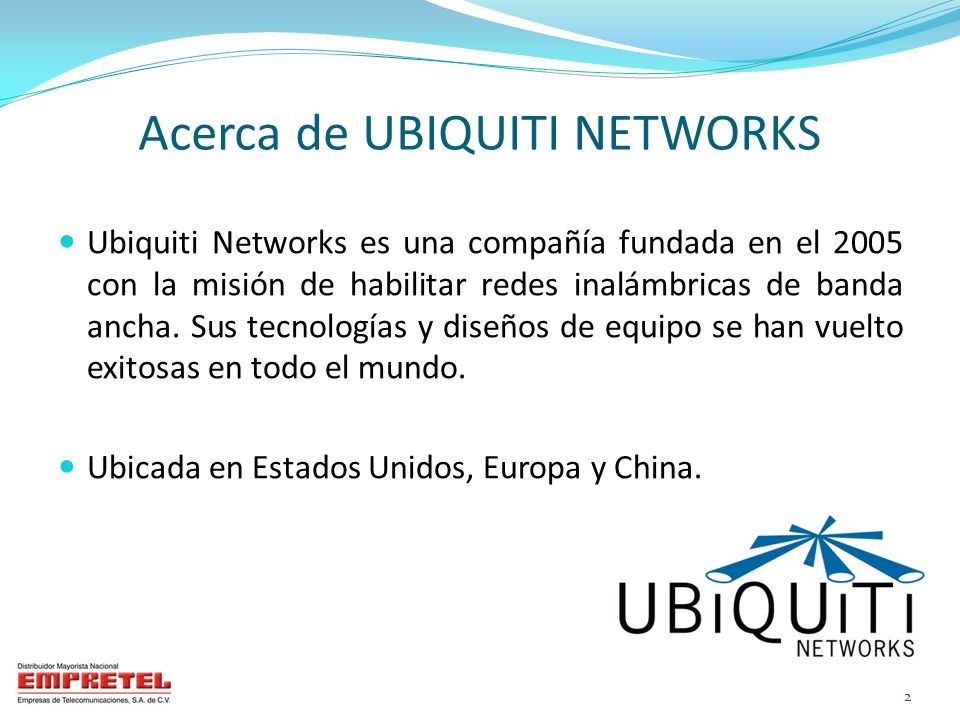

2 Acerca de UBIQUITI NETWORKS Ubiquiti Networks es una compañía fundada en el 2005 con la misión de habilitar redes inalámbricas de banda ancha. Sus tecnologías y diseños de equipo se han vuelto exitosas en todo el mundo. Ubicada en Estados Unidos, Europa y China. 2

3 Mercado La creciente demanda por enlaces de banda ancha para video, voz y datos a causado la necesidad de redes de banda ancha en todo el mundo. Mientras las redes cableadas generalmente han podido cubrir esta demanda, en muchas áreas del mundo, la infraestructura de cables no existe – presentando esto un problema en la conectividad que comúnmente es referido como La ultima milla. Como una compañía que se enfoca en la innovación y en entender las necesidades de los clientes, nuestros productos entregan un costo / beneficio para los integradores que requieren construir redes inalámbricas más robustas, rápidas e inteligentes. 3

4 Tecnologías inalámbricas TecnologíaFrecuenciaAncho de banda Infrarrojo30 GHz1 Mbps Bluetooth2.4 GHz1, 3 y 24 Mbps 1 G800 y 1900 MHz100 a 384 Kbps 2 G800 y 1900 MHz2 Mbps 3 G800 y 1900 MHz4.8 Mbps WiFi900, 2.4 y 5 GHz11, 54, 300 Mbps WiMax3.5 GHz70 Mbps Bandas licenciadas6 -40 GHzHasta 1 Gbps 4

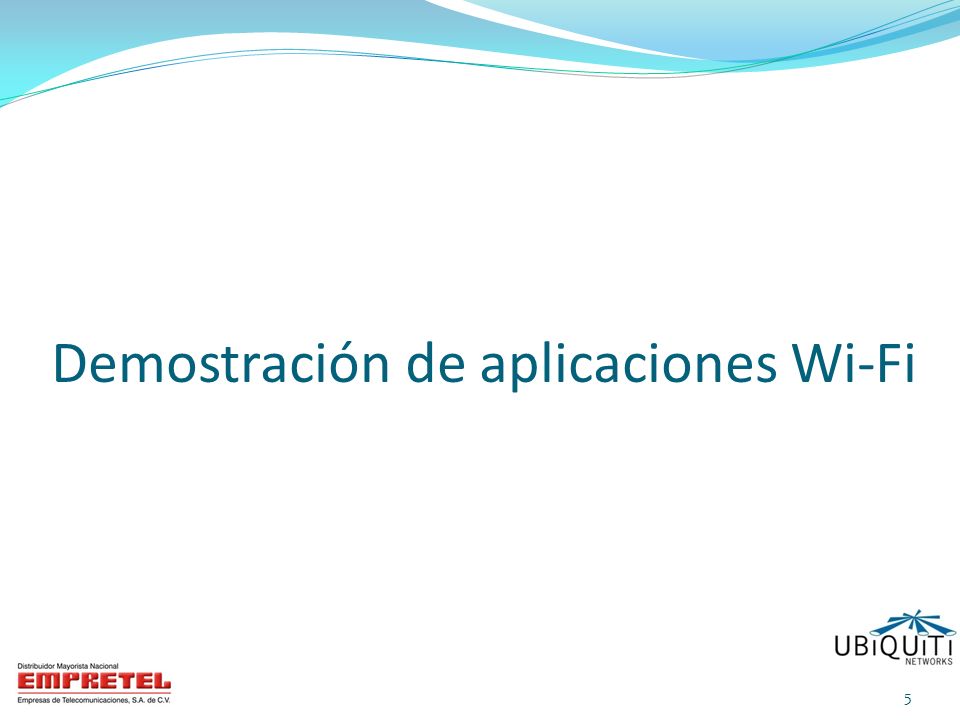

5 Demostración de aplicaciones Wi-Fi 5

6 6

7 Comparación de línea de productos a/b/g (línea anterior) 54 Mbps Single Stream AIR OS V3 Microprocesador de 180 MHz n (nueva línea) 300 Mbps Doble Stream MIMO (2x2) AIRMAX AIRVIEW AIRCONTROL AIR OS V5 Microprocesador de 400 MHz 7

8 PowerBridge M5 Hasta 150 Mbps 5.8 GHz MIMO 2x a/n Aplicaciones en exterior para enlaces PaP y PaMP Modo operación Access Point o Estación. Potencia de salida hasta 500 mW (27dBm) Luces indicadoras de alineación de antena Alimentación Power over Ethernet (incluido) 24VCD, 1Amp Antena Panel integrada 25dBi doble polaridad 1 puerto Ethernet RJ-45 10/100 Base-Tx Distancia recomendada hasta 20 Kms en PaP 8 Frontal Posterior

9 Ejemplos conexión PowerBridge M5 9

10 NanoBridge M2 Hasta 150 Mbps 2.4 GHz MIMO 2x b/g/N Aplicaciones en exterior para enlaces PaP y PaMP Modo operación Access Point o Estación. Potencia de salida hasta 200 mW (23dBm) Luces indicadoras de alineación de antena Alimentación Power over Ethernet (incluido) 24VCD, 0.5Amp Antena Parabólica Disco Sólido integrada 18dBi doble polaridad 1 puerto Ethernet RJ-45 10/100 Base-Tx Distancia recomendada hasta 10 Kms en PaP 10

11 NanoBridge M5 Hasta 150 Mbps 5.8 GHz MIMO 2x a/N Aplicaciones en exterior para enlaces PaP y PaMP Modo operación Access Point o Estación. Potencia de salida hasta 200 mW (23dBm) Luces indicadoras de alineación de antena Alimentación Power over Ethernet (incluido) 24VCD, 0.5Amp Antena Parabólica Disco Sólido integrada 25dBi doble polaridad 1 puerto Ethernet RJ-45 10/100 Base-Tx Distancia recomendada hasta 12 Kms en PaP 11

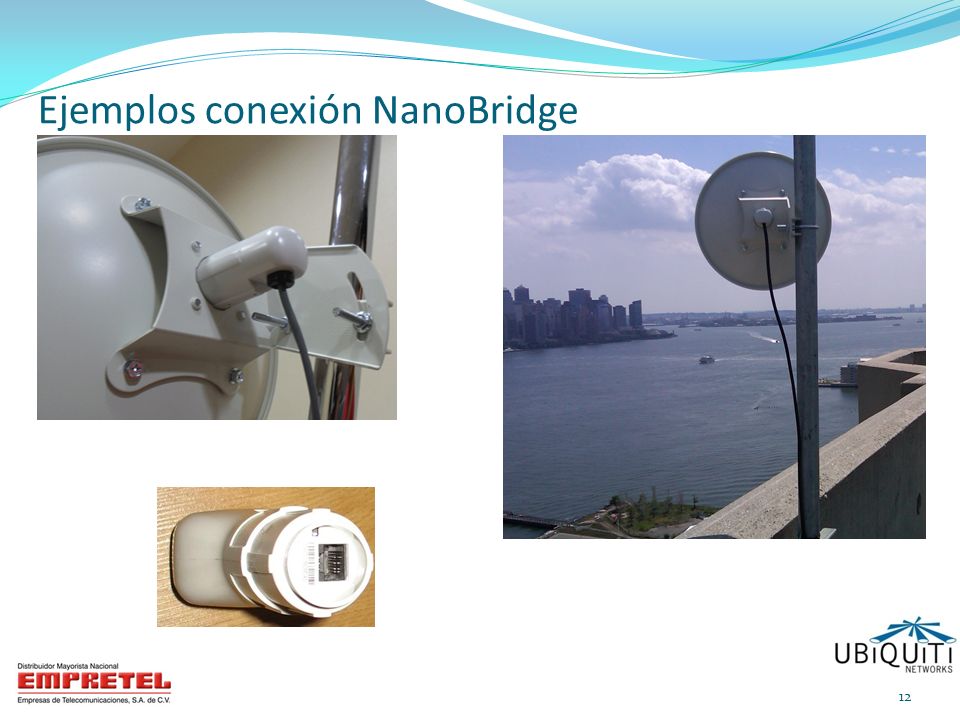

12 Ejemplos conexión NanoBridge 12

13 ¿Qué es y como incrementa el desempeño en un enlace PtMP? 13

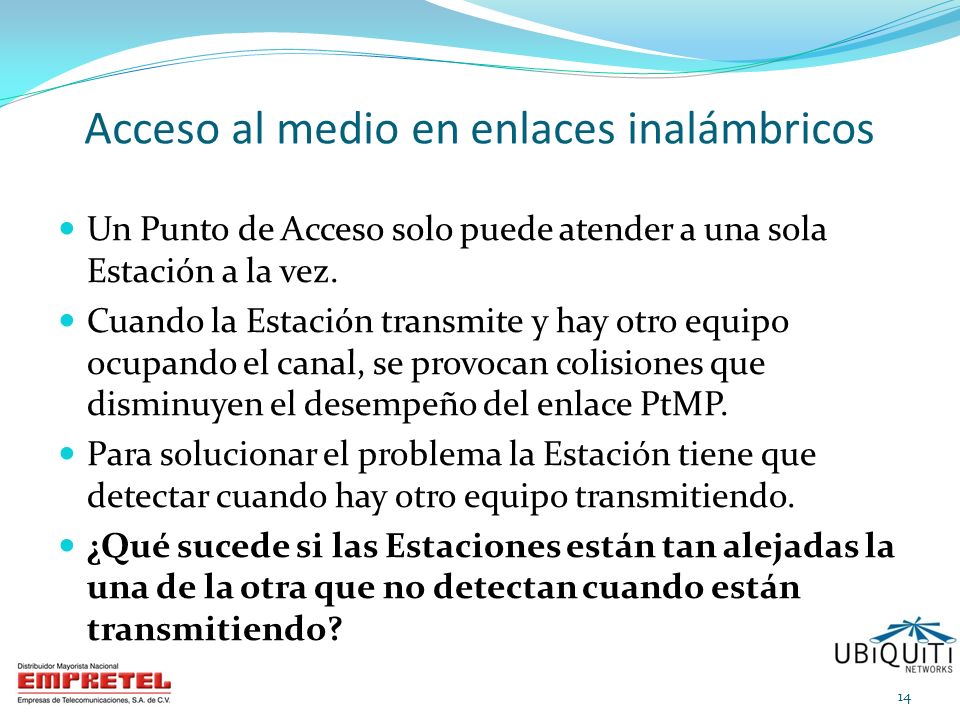

14 Acceso al medio en enlaces inalámbricos Un Punto de Acceso solo puede atender a una sola Estación a la vez. Cuando la Estación transmite y hay otro equipo ocupando el canal, se provocan colisiones que disminuyen el desempeño del enlace PtMP. Para solucionar el problema la Estación tiene que detectar cuando hay otro equipo transmitiendo. ¿Qué sucede si las Estaciones están tan alejadas la una de la otra que no detectan cuando están transmitiendo? 14

15 15

16 ¿Qué es AIRMAX? AIRMAX es la implementación de UBIQUITI del sistema TDMA (Time Division Multiple Access), el cual es utilizado en redes de telefonía celular y enlaces WIMAX. AIRMAX funciona asignando tiempos de transmisión a cada Estación, de tal forma que elimina el problema del nodo oculto. AIRMAX asigna tiempos de transmisión de forma dinámica, es decir, se puede priorizar el tiempo de transmisión de cada Estación de acuerdo a sus necesidades de ancho de banda. 16

17 17

18 ¿Cual es el resultado de AIRMAX? Escalabilidad El protocolo (basado en detección de portadora) fue diseñado para redes de interior en las cuales los clientes se pueden escuchar entre si. El protocolo AIRMAX fue diseñado para exteriores; los nodos ocultos no son problema aquí. Latencia El protocolo AIRMAX usa un sistema de poleo inteligente que identifica paquetes de voz/video y les da prioridad. También prioriza a los clientes activos sobre los clientes inactivos, para optimizar la latencia en grandes redes. Velocidad AIRMAX está basado en la reciente tecnología de radio MIMO 1x1 y 2x2. 150Mbps+ reales de tráfico TCP/IP en modo PtP y 100Mbps+ en PtMP 18

19 Administración vía interfaz WEB Dirección IP estática Usuario: ubnt Contraseña: ubnt 1 puerto LAN Luces indicadoras alineación antena Ejemplo consideraciones Enlace Punto-a-Punto PowerBridgeM5 Frontal Posterior 19

20 70 Mbps / 5.8 GHz 8 Kms Computadora Fuente PoE Cable UTP Cat 5 Exteriores Cable UTP Cat 5 Ext Cable UTP Cat 5 Int PowerBridge M5 Wireless Mode: Access Point Wireless Mode: Station Diagrama de conexión IP default PowerBridge M5

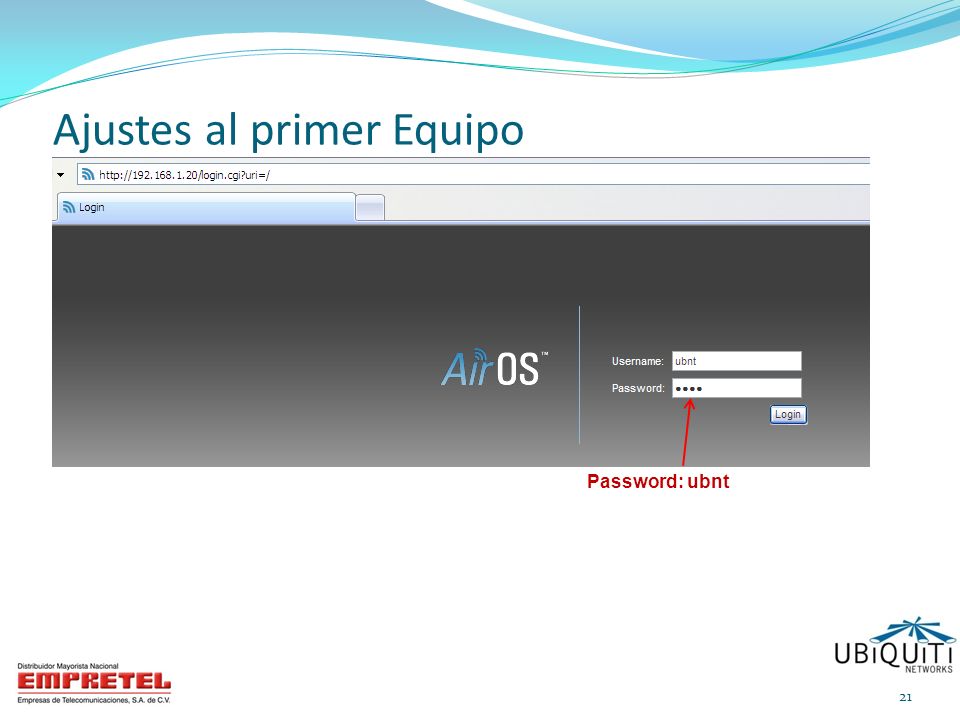

21 Password: ubnt Ajustes al primer Equipo 21

22 Ajustes al primer Equipo. Cont… 22

23 Ajustes al primer Equipo. Cont… 23

24 Ajustes al primer Equipo. Cont… 24

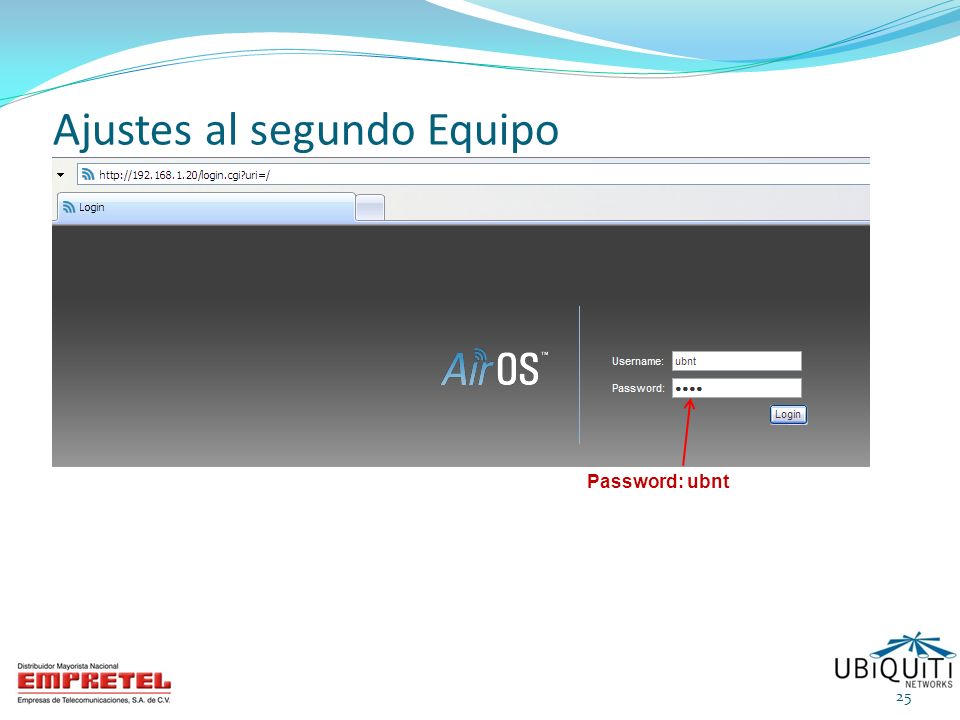

25 Password: ubnt Ajustes al segundo Equipo 25

26 Ajustes al segundo Equipo. Cont… 26

27 Ajustes al segundo Equipo. Cont… Notar que al segundo equipo se ajusta la dirección IP como terminación.21 27

28 Ajustes al segundo Equipo. Cont… 28

29 Ajustes para que cambios tomen efecto… 29

30 70 Mbps / 5.8 GHz 8 Kms Gateway VoIP Gateway VoIP Computadora Cámara video IP Fuente PoE Cable UTP Cat 5 Exteriores Cable UTP Cat 5 Ext Cable UTP Cat 5 Int Cable telefónico Wireless Mode: Access Point Wireless Mode: Station Diagrama de conexión / Aplicaciones 30 PowerBridge M5

31 Preguntas y Respuestas Antonio López Ingeniería y servicio EMPRETEL Tel (81)
