Importante! Asegúrate de conectar el cable de comunicación a tu ordenador antes de abrir Aqua4Plus Lite. (Click para continuar)

Presentación del tema: "Importante! Asegúrate de conectar el cable de comunicación a tu ordenador antes de abrir Aqua4Plus Lite. (Click para continuar)"— Transcripción de la presentación:

1

2 Importante! Asegúrate de conectar el cable de comunicación a tu ordenador antes de abrir Aqua4Plus Lite. (Click para continuar)

3 123 4 567 8 Conexión del Sensor al Cable de Comunicación Conexión del Cable de Comunicación al Puerto USB del ordenador Abrir Aqua4Plus Ver Sensores Lecturas Rápidas Registrar Datos Recuperar y Mostrar Datos Exportación de Datos

4 1 Conexión del Sensor al Cable de Comunicación Ajusta los aros metálicos, con precaución para no aflojar los aros negros de plástico. Volver Índice

5 Conexión del Sensor al Cable de Comunicación Ajusta los aros metálicos, con precaución para no aflojar los aros negros de plástico. 1 Volver Índice

6 1 Conexión del Sensor al Cable de Comunicación Ajusta los aros metálicos, con precaución para no aflojar los aros negros de plástico. (Click para continuar) Volver Índice

7 2 Conexión del Cable de Comunicación al Puerto USB del ordenador Volver Índice

8 2 Conexión del Cable de Comunicación al Puerto USB del ordenador (Click para continuar) Volver Índice

9 33 Abrir Aqua4Plus Volver Índice

10 3 Abrir Aqua4Plus Volver Índice

11 3 Abrir Aqua4Plus Volver Índice

12 3 Abrir Aqua4Plus Volver Índice

13 3 Abrir Aqua4Plus Instalación de Cable Completa. (Click para continuar) Volver Índice

14 Ver Sensores Click en Scan. 4 Volver Índice

15 Ver Sensores Click en Scan. 4 Volver Índice

16 Ver Sensores Click en Scan. El programa busca los sensores que están conectados y muestra el listado en el panel de sensores. 4 Volver Índice

17 (Click para continuar) Ver Sensores Click en Scan. El programa busca los sensores que están conectados y muestra el listado en el panel de sensores. A la derecho, nos muestra información diversa del sensor, como el número de ficheros de datos en el sensor y el nivel de carga de la batería. Esta pantalla no se actualiza automáticamente, sino que muestra el estado del sensor en un momento determinado. Para actualizar el estado, pulsa el botón”Refresh Selected Sensor” 4 Volver Índice

18 Lecturas Rápidas Click en el Sensor. 5 Volver Índice

19 Lecturas Rápidas Click en el Sensor. Click en Start. 5 Volver Índice

20 Lecturas Rápidas Click en el Sensor. Click en Start. 5 Volver Índice

21 Lecturas Rápidas Click en el Sensor. Click en Start. Se mostrarán los datos cada Segundo durante 1 minuto. Estas medidas NO se registran, pero representan una forma rápida de ver las medidas actuales. 5 Volver Índice

22 Lecturas Rápidas Click en el Sensor. Click en Start. Se mostrarán los datos cada Segundo durante 1 minuto. Estas medidas NO se registran, pero representan una forma rápida de ver las medidas actuales. 5 Volver Índice

23 Lecturas Rápidas Click en el Sensor. Click en Start. Se mostrarán los datos cada Segundo durante 1 minuto. Estas medidas NO se registran, pero representan una forma rápida de ver las medidas actuales. 5 Volver Índice

24 Lecturas Rápidas Click en el Sensor. Click en Start. Se mostrarán los datos cada Segundo durante 1 minuto. Estas medidas NO se registran, pero representan una forma rápida de ver las medidas actuales. 5 Volver Índice

25 Lecturas Rápidas Click en el Sensor. Click en Start. Se mostrarán los datos cada Segundo durante 1 minuto. Estas medidas NO se registran, pero representan una forma rápida de ver las medidas actuales. 5 Volver Índice

26 (Click para continuar) Lecturas Rápidas Click en el Sensor. Click en Start. Se mostrarán los datos cada Segundo durante 1 minuto. Estas medidas NO se registran, pero representan una forma rápida de ver las medidas actuales. Para parar las medidas, click en Stop. 5 Volver Índice

27 Registrar Datos Definir una secuencia de registro Click Logging. Se abre una ventana de Secuencias de registro 6 Volver Índice

28 Registrar Datos Definir una secuencia de registro Click Logging. Se abre una ventana de Secuencias de registro 6 Volver Índice

29 Registrar Datos Definir una secuencia de registro Click Logging. Se abre una ventana de Secuencias de registro 6 Volver Índice

30 Data Registrar Datos Definir una secuencia de registro Click Logging. Se abre una ventana de Secuencias de registro 1.Introduce el nombre de tu fichero de datos. 6 Volver Índice

31 Data Registrar Datos Definir una secuencia de registro Click Logging. Se abre una ventana de Secuencias de registro 1.Introduce el nombre de tu fichero de datos. 2.Introduce un intervalo de registro (cada cuanto tiempo se debe medir y registrar datos). 6 Volver Índice

32 Data Registrar Datos Definir una secuencia de registro Click Logging. Se abre una ventana de Secuencias de registro 1.Introduce el nombre de tu fichero de datos. 2.Introduce un intervalo de registro (cada cuanto tiempo se debe medir y registrar datos). 6 Volver Índice

33 Data Registrar Datos Definir una secuencia de registro Click Logging. Se abre una ventana de Secuencias de registro 1.Introduce el nombre de tu fichero de datos. 2.Introduce un intervalo de registro (cada cuanto tiempo se debe medir y registrar datos). 6 Volver Índice

34 Data Registrar Datos Definir una secuencia de registro Click Logging. Se abre una ventana de Secuencias de registro 1.Introduce el nombre de tu fichero de datos. 2.Introduce un intervalo de registro (cada cuanto tiempo se debe medir y registrar datos). 6 Volver Índice

35 Data Registrar Datos Definir una secuencia de registro Click Logging. Se abre una ventana de Secuencias de registro 1.Introduce el nombre de tu fichero de datos. 2.Introduce un intervalo de registro (cada cuanto tiempo se debe medir y registrar datos). 3.Introduce el número de registros que quieras grabar. 6 Volver Índice

36 Data Registrar Datos Definir una secuencia de registro Click Logging. Se abre una ventana de Secuencias de registro 1.Introduce el nombre de tu fichero de datos. 2.Introduce un intervalo de registro (cada cuanto tiempo se debe medir y registrar datos). 3.Introduce el número de registros que quieras grabar. (Click para continuar) 6 Volver Índice

37 Data Registrar Datos Definir una secuencia de registro Si ya has definido toda tu secuencia de registro, click en “Start” para iniciar el registro de datos. Si, por el contrario, quieres definir otra fase de registro que se inicie cuand la anterior haya acabado, también puedes definirla. (Click para continuar) 6 Volver Índice

38 Data Registrar Datos Definir una secuencia de registro Para crear otra fase: 1.Click en el siguiente número de fase. 2.Introduce el interval de registro deseado. 3.Introduce el número de registros 6 Volver Índice

39 Data Registrar Datos Almacena la secuencia en el Sensor Cuando ya hayas definido tu secuencia de registro, click en “Start” para enviarla al Sensor. 6 Volver Índice

40 Data Registrar Datos Almacena la secuencia en el Sensor Cuando se inicie el registro, el nombre del fichero aparecerá en la ventana del Sensor. 6 Volver Índice

41 Data Registrar Datos Almacena la secuencia en el Sensor Cuando se inicie el registro, el nombre del fichero aparecerá en la ventana del Sensor. Cuando el sensor esté registrando un fichero en particular, una luz verde aparecerá ante el nombre del fichero. 6 Volver Índice

42 (Click para continuar) Data Registrar Datos Almacena la secuencia en el Sensor Cuando se inicie el registro, el nombre del fichero aparecerá en la ventana del Sensor. Cuando el sensor esté registrando un fichero en particular, una luz verde aparecerá ante el nombre del fichero. Cuando el fichero esté completo, aparecerá un “tick” azul ante su nombre. 6 Volver Índice

43 Data Recuperar y Mostrar Datos Después de capturar los datos, éstos pueden ser recuperados y guardados en tu ordenador. 1.Click en el fichero de datos a recuperar. 7 Volver Índice

44 Data Recuperar y Mostrar Datos Después de capturar los datos, éstos pueden ser recuperados y guardados en tu ordenador. 1.Click en el fichero de datos a recuperar. 2.Click en el botón “Retrieve”. 7 Volver Índice

45 Data Recuperar y Mostrar Datos Después de capturar los datos, éstos pueden ser recuperados y guardados en tu ordenador. 1.Click en el fichero de datos a recuperar. 2.Click en el botón “Retrieve”. 3.Guarda el fichero en el directorio que desees. 4.Si lo deseas,puedes renombrar el fichero de datos. 5.Click en “Save” para guardar el fichero. 7 Volver Índice

46 Data Recuperar y Mostrar Datos Después de capturar los datos, éstos pueden ser recuperados y guardados en tu ordenador. 1.Click en el fichero de datos a recuperar. 2.Click en el botón “Retrieve”. 3.Guarda el fichero en el directorio que desees. 4.Si lo deseas,puedes renombrar el fichero de datos. 5.Click en “Save” para guardar el fichero. 6.Click en “Start”. 1/500 100/500 210/500 420/500 500/500 7 Volver Índice

47 Data (Click para continuar) Recuperar y Mostrar Datos Después de capturar los datos, éstos pueden ser recuperados y guardados en tu ordenador. 1.Click en el fichero de datos a recuperar. 2.Click en el botón “Retrieve”. 3.Guarda el fichero en el directorio que desees. 4.Si lo deseas,puedes renombrar el fichero de datos. 5.Click en “Save” para guardar el fichero. 6.Click en “Start”. 7.Cuando los datos han sido recuperados, click en “View” 7 Volver Índice

48 Data Recuperar y Mostrar Datos Los datos se muestran en una tabla. (Click para continuar) En la parte superior de la pantalla, aparece un encabezado que contiene información del sensor, como su tipo, nombre, número de registros, etc. La parte superior de la tabla muestra información estadística, como los valores máximo y mínimo El resto de la tabla muestra las medidas reales, una columna para cada canal. Cada fila contiene el número de registro, fecha y hora y los datos medidos. 7 Volver Índice

49 Data Recuperar y Mostrar Datos Para mostrar los datos en un gráfico, click en el botón “Graph”. 7 Volver Índice

50 Data Recuperar y Mostrar Datos Para mostrar los datos en un gráfico, click en el botón “Graph”. El gráfico se muestra con la escala completa del sensor. Para ver solo los datos, click en la flecha “abajo” enla barra de menu y selecciona “Zoom to data”. 7 Volver Índice

51 Data Zoom to Data Recuperar y Mostrar Datos Para mostrar los datos en un gráfico, click en el botón “Graph”. El gráfico se muestra con la escala completa del sensor. Para ver solo los datos, click en la flecha “abajo” enla barra de menu y selecciona “Zoom to data”. 7 Volver Índice

52 Data (Click para continuar) Recuperar y Mostrar Datos Para mostrar los datos en un gráfico, click en el botón “Graph”. El gráfico se muestra con la escala completa del sensor. Para ver solo los datos, click en la flecha “abajo” enla barra de menu y selecciona “Zoom to data”. 7 Volver Índice

53 Data Recuperar y Mostrar Datos Para ampliar una zona de datos, utiliza el botón “lupa”. 7 Volver Índice

54 Data (Click para continuar) Recuperar y Mostrar Datos Para ampliar una zona de datos, utiliza el botón “lupa”. 7 Volver Índice

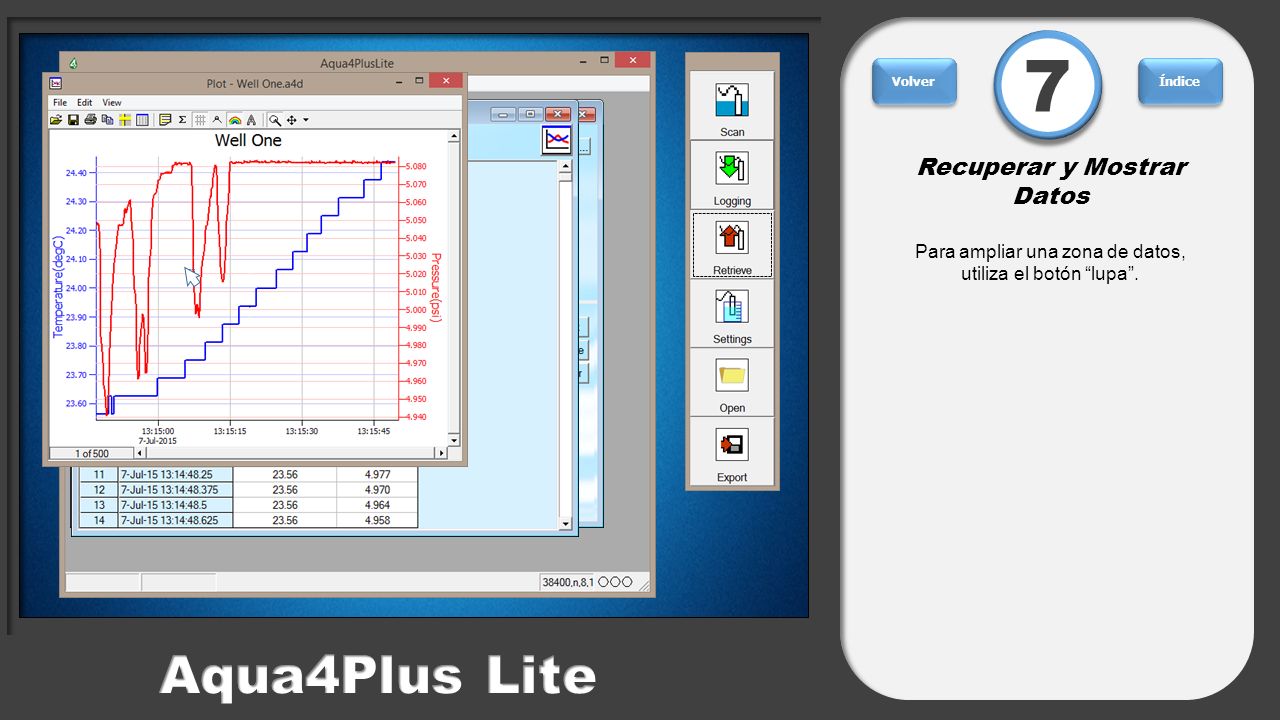

55 Data Recuperar y Mostrar Datos Para ampliar una zona de datos, utiliza el botón “lupa”. 7 Volver Índice

56 Data Recuperar y Mostrar Datos Para ampliar una zona de datos, utiliza el botón “lupa”. 7 Volver Índice

57 Data Recuperar y Mostrar Datos Para ampliar una zona de datos, utiliza el botón “lupa”. 7 Volver Índice

58 Data Recuperar y Mostrar Datos Para ampliar una zona de datos, utiliza el botón “lupa”. 7 Volver Índice

59 Data Recuperar y Mostrar Datos Para ampliar una zona de datos, utiliza el botón “lupa”. 7 Volver Índice

60 Data Recuperar y Mostrar Datos Para ampliar una zona de datos, utiliza el botón “lupa”. 7 Volver Índice

61 Data (Click para continuar) Recuperar y Mostrar Datos Para ampliar una zona de datos, utiliza el botón “lupa”. 7 Volver Índice

62 Data Recuperar y Mostrar Datos Para más opciones, click en el botón “Display Setup tool”. (Click para continuar) Puedes encontrar más detalles sobre las funciones avanzadas en tu manual de usuario. 7 Volver Índice

63 Data Exportación de Datos A menudo puedes querer ver tuys datos en Excel u otra hoja de cálculo o programa de modelización… Para exporter los datos, simplemente click en el botón “Export”. 8 Volver Índice

64 Data Exportación de Datos A menudo puedes querer ver tuys datos en Excel u otra hoja de cálculo o programa de modelización… Para exporter los datos, simplemente click en el botón “Export”. Selecciona un nombre para tu fichero y click en “Save”. 8 Volver Índice

65 Data Exportación de Datos A menudo puedes querer ver tuys datos en Excel u otra hoja de cálculo o programa de modelización… Para exporter los datos, simplemente click en el botón “Export”. Selecciona un nombre para tu fichero y click en “Save”. Si quieres abrir el fichero en Excel, click “Yes” cuando se te pregunte. (Nota: Debes tener Excel instalado en tu ordenador para ver tu fichero en Excel.) 8 Volver Índice (Click para continuar)

66 Data Exportación de Datos (Click para continuar) Las primeras filas muestran los encabezamientos y datos estadísticos. El resto de filas contienen las medidas reales con fecha/hora y los valores para cada canal de medida. Los datos se pueden exporter tanto a formato.csv (valores separados por comas) o.xls. 8 Volver Índice

67 Volver
