1 ARC Safety Consulting Services
ESPACIOS CONFINADOS ARC Safety Consulting Services

2 Entrada a Espacio Confinado
29 CFR Entrada a Espacio Confinado ARC Safety Consulting Services

3 Definición de Espacios Confinados
Cualquier espacio suficientemente grande para que un empleado pueda entrar. Tiene entradas o salidas restringidas y no esta designado para ocupación continua de los empleados. Tiene potencial de peligro relacionados a las condiciones atmosféricas( Tóxicas, inflamables, de asfixie) sumergimiento o cualquier otro peligro. ARC Safety Consulting Services

4 ARC Safety Consulting Services
ENTRADA El acto por el cual una persona pasa intencionalmente a través de una abertura para acceder a un lugar encerrado que requiere permiso de entrada. Cualquier abertura por donde pueda pasar alguna parte del cuerpo, se considera una entrada. ARC Safety Consulting Services

5 Hay dos opciones para entrar a lugares encerrados:
Lugar encerrado que requiere permiso para entrar Para trabajar en un lugar encerrado peligroso o potencialmente peligroso Lugar encerrado que no requiere permiso para entrar Para trabajar en un lugar encerrado que no presenta peligros ARC Safety Consulting Services

6 Ejemplos de Espacios Confinados
ARC Safety Consulting Services

7 Tipos de Espacios Confinados
Calderas Tuberia Tanques de Reacción o Proceso Molinos Tanques Sépticos Silo, Tanques de almacenaje Manhole Trincheras Excavaciones mayores de 4 pies de profundidad ARC Safety Consulting Services

8 Identificación de Espacios Confinados
Todos los espacios confinados que requieran permiso para entrar, deberán ser identificados. ARC Safety Consulting Services

9 ARC Safety Consulting Services
Letrero de Alerta Coloque letreros de alerta donde los peatones puedan verlos. Los letreros deben decir el peligro y la acción requerida PELIGRO Apertura en el piso Mantengase alejado ! ARC Safety Consulting Services

10 Riesgos en Espacios Confinados
Riesgos Físicos Deficiencia de Oxígeno Combustibilidad Contaminantes tóxicos en el aire Calor ARC Safety Consulting Services

11 ARC Safety Consulting Services
Riesgos Físicos Maquinarias o partes móviles como agitadores Calor Ruidos Líquidos o Gases ARC Safety Consulting Services

12 ARC Safety Consulting Services
Aislar Blanquear y sangrar las líneas neumáticas e hidráulicas. Blanquear las alcantarillas y el flujo de agua ARC Safety Consulting Services

13 ARC Safety Consulting Services
Aislar Poner candado y tarjeta en las fuentes de energía eléctrica (Lock/out, tag/out) Asegurar las partes mecánicas. Ponerle Lock/out, tag/out a las válvulas cerradas ARC Safety Consulting Services

14 ARC Safety Consulting Services
Aire Oxigeno + Nitrógeno + Otros gases = Aire 20.8 % 79 % .2 % % = Por ciento por volumen ARC Safety Consulting Services

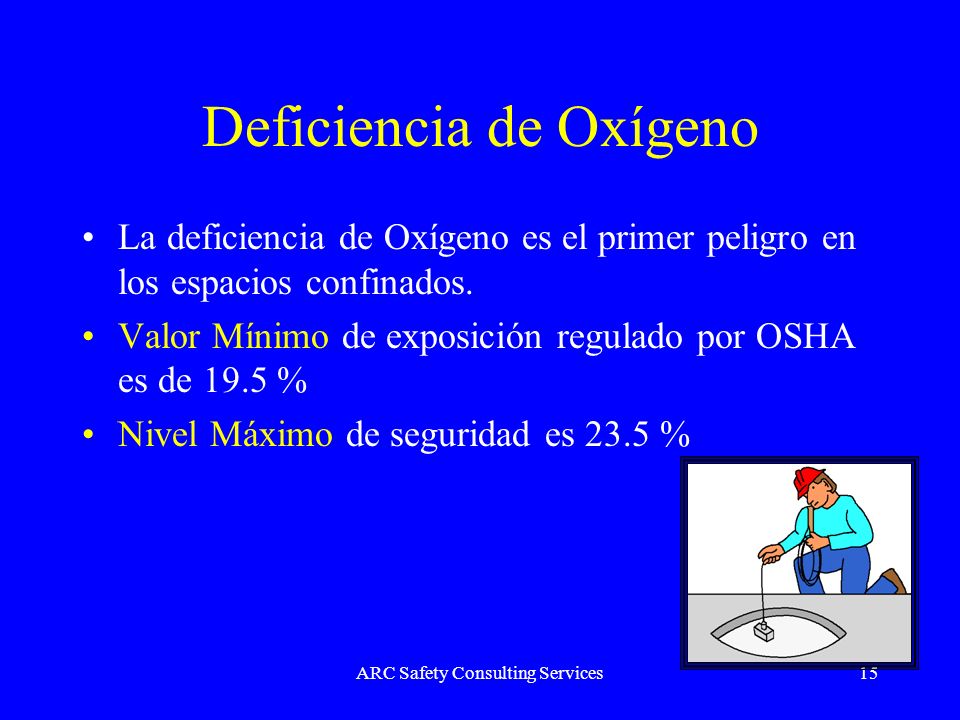

15 Deficiencia de Oxígeno
La deficiencia de Oxígeno es el primer peligro en los espacios confinados. Valor Mínimo de exposición regulado por OSHA es de 19.5 % Nivel Máximo de seguridad es 23.5 % ARC Safety Consulting Services

16 ARC Safety Consulting Services
Peligros O2 En un espacio confinado hay una cantidad dada de oxigeno la respiración hace que aumente el dioxido de carbono Cuando disminuye el oxígeno a menos de 19.5%. la atmósfera está deficiente de oxígeno y pone en peligro la vida de los ocupantes perdiendo la conciencia y muriendo. CO2 ARC Safety Consulting Services

17 Por ciento de Oxígeno en Aire
16% - se empieza desorientar 8-12% se pierde el conocimiento Menos de 8% puede causar la muerte ARC Safety Consulting Services

18 ARC Safety Consulting Services
Combustibilidad El fuego y explosiones son peligros serios en espacios confinados Gases inflamables o vapores pueden estar presentes en cargamentos previos, recubrimientos de tanques , preservativos o gases de soldaduras. Estos gases pueden incendiarse por equipo eléctrico defectuoso, electricidad estática, chispas de soldadura o cigarrillos ARC Safety Consulting Services

19 Nivel de Inflamabilidad de Gases
Verifique el nivel de concentración de gases inflamables, el cual no debe superar de 10% del limite inferior inflamabilidad. Peligro Limite Superior Limite inferior Alcohol Etílico 3.3% 19 % ARC Safety Consulting Services

20 Contaminantes Tóxicos en el Aire
Provienen de materiales previamente almacenados en tanques o como resultado de recubrimientos , solventes de limpieza o preservativos. No se ven ni pueden oler en la mayoría de casos. Irritan el sistema respiratorio o nervioso Pueden cortar el flujo de oxigeno ARC Safety Consulting Services

21 ARC Safety Consulting Services
Materiales Tóxicos Efectúe un examen atmosférico para asegurarse que la concentración de estos materiales no exceda su limite permisible de exposición Ejemplo Alcohol Etílico PPM 10,000 PPM = 1 % del volumen total ARC Safety Consulting Services

22 ARC Safety Consulting Services
Atmósferas Tóxicas Productos almacenados en espacios confinados Gases que se generan cuando se limpia. Materiales que son absorbidos por las paredes del espacio confinado. Descomposición de materiales en el espacio confinado. Trabajo en el Espacio Confinado Soldadura, cortar, Pintar, raspar, quitar grasa, sandblasting Sellar, bondear, derretir Áreas adyacentes al espacio confinado ARC Safety Consulting Services

23 Causas que Agravan las Condiciones de los Espacios Confinados
Trabajos que producen vapores peligrosos fuera del espacio confinado. Materiales peligrosos que se introducen Remoción de residuos Trabajos calientes ARC Safety Consulting Services

24 Temperaturas Extremas
Calor o frió extremo. Limpieza con vapor en los espacios confinados. Humedad. Líquidos extremadamente fríos. Procesos de trabajo dentro del espacio puede aumentar la temperaturas en exceso Equipo de Protección Personal ARC Safety Consulting Services

25 ARC Safety Consulting Services
Siempre examine el aire en distintos niveles para asegurarse de que todo el lugar esté seguro. Aire bueno Aire deficiente Si el aire es bueno cerca de la abertura ¡NO quiere decir que sea bueno en el fondo! Aire mortal ARC Safety Consulting Services

26 ARC Safety Consulting Services
Examinar la atmósfera Examinar el contenido de oxígeno: Un 19.5% como mínimo y un 23.5% como máximo Examinar los combustibles: Menos de un 10% del límite mínimo de explosión (LEL) Examinar los gases tóxicos: El más común es el monóxido de carbono (nivel de exposición permisible, o PEL, <35 ppm) O cualquier otro material peligroso según lo determine el uso del lugar. ARC Safety Consulting Services

27 ¡ NO SE HARAN EXCEPCIONES!
Notificacion En el momento que un límite se excede, no importa la razón, todo el personal se saldrá inmediatamente del espacio, y nadie podrá entrar hasta que las condiciones atmósfericas regresen a niveles seguros. ¡ NO SE HARAN EXCEPCIONES! ARC Safety Consulting Services

28 Planificación Antes de Entrar
Equipo para combustibilidad Equipo para medir oxigeno Permiso para entrar Equipo de protección personal Herramientas Equipo para ventilar Equipo de comunicación entre el empleado a dentro del espacio confinado y el vigilante Ventilar el área Se entiende el plan de emergencia ARC Safety Consulting Services

29 Planificación Antes de Entrar
Avisar a los departamentos afectados Tape o desconecte todas las líneas de entrada Utilice procedimiento de de “lockout/tagout”. Limpie el área de todo material peligroso Aplique ventilación de ser necesario Utilice barreras de prevención. ARC Safety Consulting Services

30 ARC Safety Consulting Services
Equipo de Seguridad Instrumentos para el monitoreo de gases y Oxigeno. Sistema de para ventilación Equipo de protección personal Equipo para alumbrado Barreras Escaleras Equipo de rescate Cualquier otro equipo para entrar o ser rescatado ARC Safety Consulting Services

31 ARC Safety Consulting Services
Herramientas Utilice herramientas aprueba de chispas en áreas donde exista la posibilidad de una explosión o fuego. ARC Safety Consulting Services

32 ARC Safety Consulting Services
Ventilar el lugar Usar ventilación mecánica Ventiladores Alertas sonoras Ventilar a una frecuencia de por lo menos cuatro (4) volúmenes por hora Los espacios más grandes requieren más ventilación Asegurar que la fuente de aire no esté contaminada El aire usado para ventilar debe estar limpio y libre de sustancias inflamables, toxinas, etc. ARC Safety Consulting Services

33 Ventilación Adecuada - Peligros
Si las concentraciones estan altas, hay que ventilar el espacio para removerlas Antes de entrar, ?? Aire Fresco Aire Fresco es bombeado dentro del espacio Para diluir y remover contaminantes Y suplir oxigeno.. O2 ARC Safety Consulting Services

34 ARC Safety Consulting Services
Equipo Utilice ventiladores aprueba de explosiones Las luces deben ser aprueba de explosiones ARC Safety Consulting Services

35 ARC Safety Consulting Services
Permiso Area del permiso Propósito y fecha de entrada Tiempo de vigilancia Peligros del área de trabajo Preparación del área de trabajo Servicios de emergencia Resultado de pruebas realizadas Métodos de comunicación Nombres de entrantes autorizados Asistentes autorizados Autorización del supervisor y/o supervisor de seguridad ocupacional ARC Safety Consulting Services

36 Complete el Permiso de Entrada (cont.)
Los permisos son validos por el tiempo del turno de trabajo.(8 horas) Cuando el trabajo es completado el permiso y la evaluación de riesgos deben ser enviadas a la oficina del Oficial de Seguridad. Estas hojas de permisos deben ser guardadas en archivo por lo menos un año. ARC Safety Consulting Services

37 Orden Para Prueba De Atmósfera
1.Prueba de Oxígeno 3. Gases tóxicos y vapores 2. Gases combustibles y vapores ARC Safety Consulting Services

38 ARC Safety Consulting Services
Funciones del Vigía Debe realizar operaciones de rescate Monitorear la seguridad de la entrada al espacio confinado Estar provisto del necesario equipo de protección personal Estar provisto con el equipo de rescate. Entrenado en primeros auxilios y resucitación cardiopulmonar (CPR) ARC Safety Consulting Services

39 ARC Safety Consulting Services
Funciones del Vigía - Cont. Mantener comunicación constante con los que se encuentran dentro del espacio confinado, ya sea visualmente, por radio o por teléfono de campo. De surgir una situación que se requiera la entrada de emergencia, el vigía no debe entrar hasta después de que haya llegado ayuda adicional ARC Safety Consulting Services

40 ARC Safety Consulting Services
Señales de Exposición Perdida del control muscular Confusión mental Dificultades al respirar La noción falsa de sentirse bien Zumbido en los oídos Pérdida de la vida ARC Safety Consulting Services

41 Equipo de Emergencia y Rescate
Pitos Radio de comunicación Escaleras Arnés Sogas Equipo de primera ayuda Respiradores de emergencia Equipo de monitoreo de aire ARC Safety Consulting Services

42 ARC Safety Consulting Services
Arneses Para facilitar un rescate sin tener que entrar al espacio confinado, cada empleado que entra a un espacio confinado deberá utilizar un sistema de arnés Se deberá utilizar un sistema mecánico para rescatar verticalmente para más de 5 pies de profundidad. ARC Safety Consulting Services

43 Entrada a Espacio Confinado
El vigilante tratará de remover al entrante del espacio confinado usando trípodes, grúas y líneas de rescate Vigilantes: NO ENTRAN AL ESPACIO CONFINADO. SOLO PERSONAL DE RESCATE ADIESTRADO Y CON EL EQUIPO ADECUADO HARAN EL RESCATE ARC Safety Consulting Services

44 Procedimiento de Rescate
Cuando los trabajadores entran a espacios confinados, al menos una persona debe permanecer afuera con el objetivo de buscar ayuda u ofrecer asistencia Solo personal entrenado en rescate en lugares confinados deben entrar a efectuar un rescate. El equipo de rescate debe ser notificado por adelantado ARC Safety Consulting Services

45 Miembros del Servicio Para Rescate
Deberán realizar practicas simuladas de rescate al menos 1 vez cada 12 meses Deberán ser adiestrado en primera ayuda y en resucitación cardiopulmonar (CPR) Por lo menos un miembro con adiestramiento en CPR deberá estar disponible. ARC Safety Consulting Services

46 Clasificando los Espacios Confinados
Suficientemente grande como para entrar. Entrada o salida limitada. No esta diseñado para ocuparse continuamente NO No es Espacio Confinado SI Espacio confinado Atmósfera Peligrosa Espacio Confinado que requiere Permiso Espacio que no requiere permiso O Peligro de Entranpamiento SI NO O Peligro Configuración O Cualquier otro peligro serio reconocido ARC Safety Consulting Services
