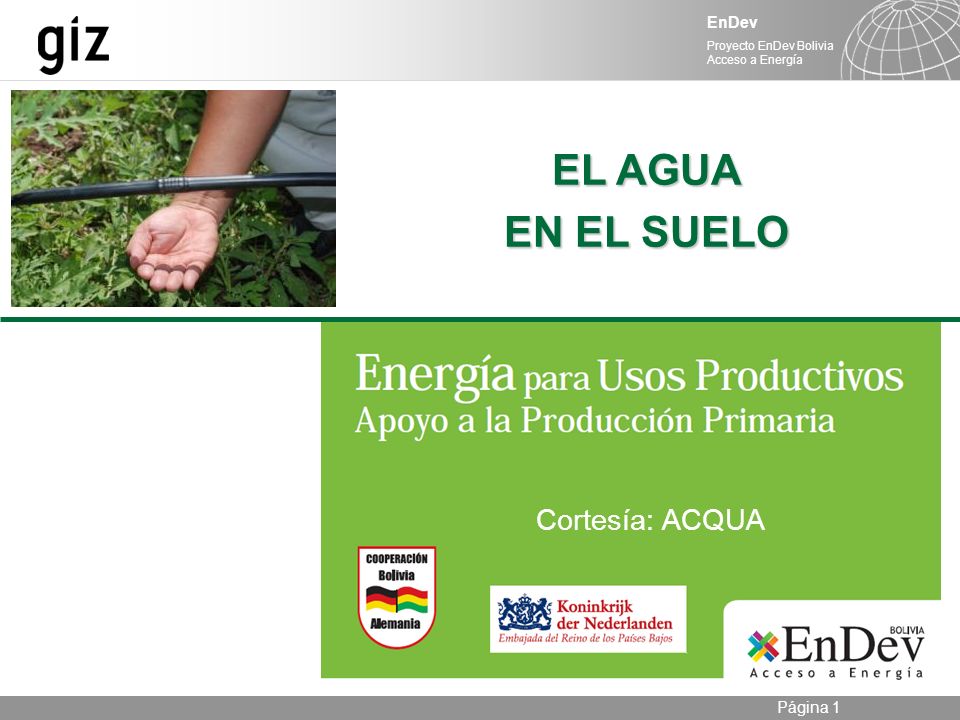

1 EL AGUA EN EL SUELO Cortesía: ACQUA

2 LA HIDROSFERA Es un manto discontinuo de agua que ocupa el 70% de la superficie del planeta, sólo alrededor del 1% del agua de la hidrosfera es fácilmente utilizable para las necesidades humanas.

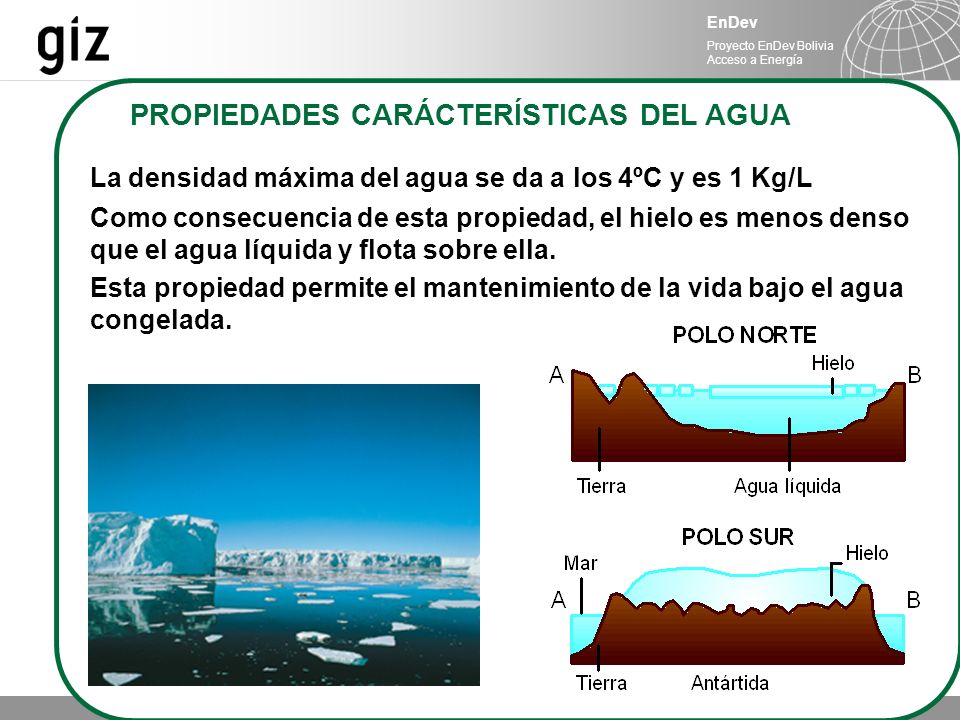

3 PROPIEDADES CARÁCTERÍSTICAS DEL AGUA
La densidad máxima del agua se da a los 4ºC y es 1 Kg/L Como consecuencia de esta propiedad, el hielo es menos denso que el agua líquida y flota sobre ella. Esta propiedad permite el mantenimiento de la vida bajo el agua congelada.

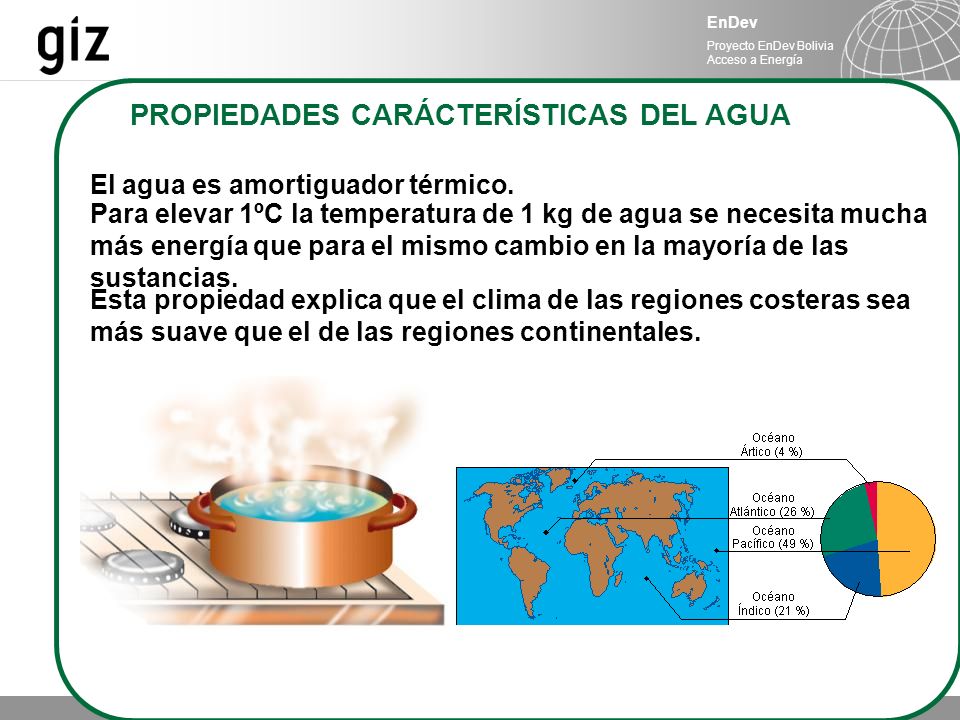

4 PROPIEDADES CARÁCTERÍSTICAS DEL AGUA
El agua es amortiguador térmico. Para elevar 1ºC la temperatura de 1 kg de agua se necesita mucha más energía que para el mismo cambio en la mayoría de las sustancias. Esta propiedad explica que el clima de las regiones costeras sea más suave que el de las regiones continentales.

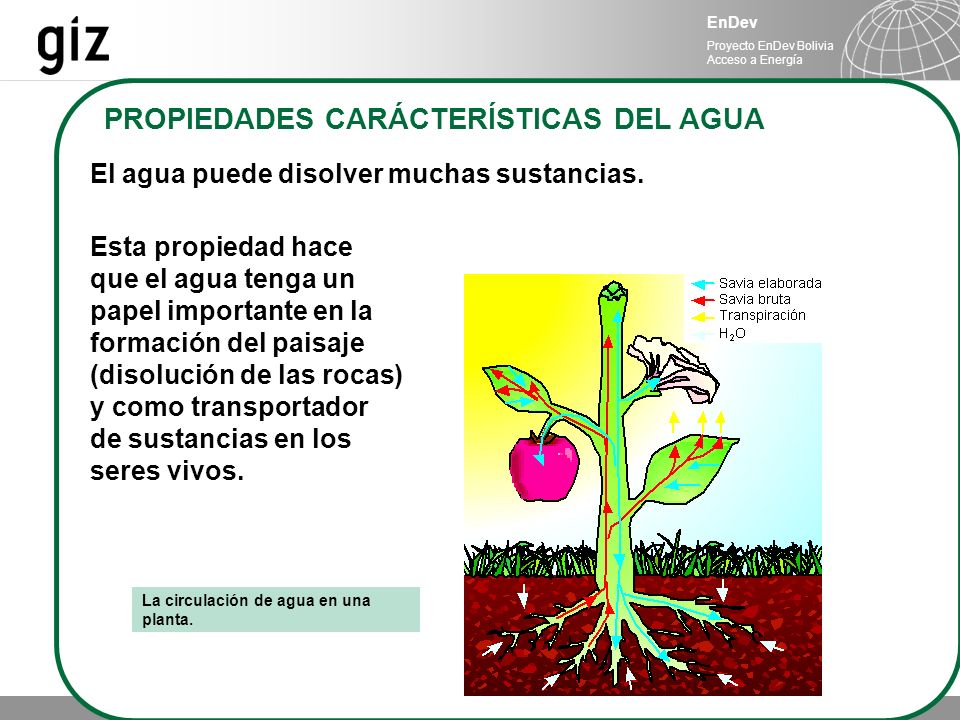

5 PROPIEDADES CARÁCTERÍSTICAS DEL AGUA
El agua puede disolver muchas sustancias. Esta propiedad hace que el agua tenga un papel importante en la formación del paisaje (disolución de las rocas) y como transportador de sustancias en los seres vivos. La circulación de agua en una planta.

6 LOS SERES VIVOS Y EL AGUA
Como término medio, se dice que entre el 65 y el 70% del cuerpo de los organismos está formado por agua. Funciones del agua en los seres vivos: - Amortiguador térmico. - Transportador de sustancias. - Medio donde ocurren las reacciones químicas. Agua (65%) Proteínas (18%) Lípidos (10%) Glúcidos (5%) Minerales (1%) Otros (1%)

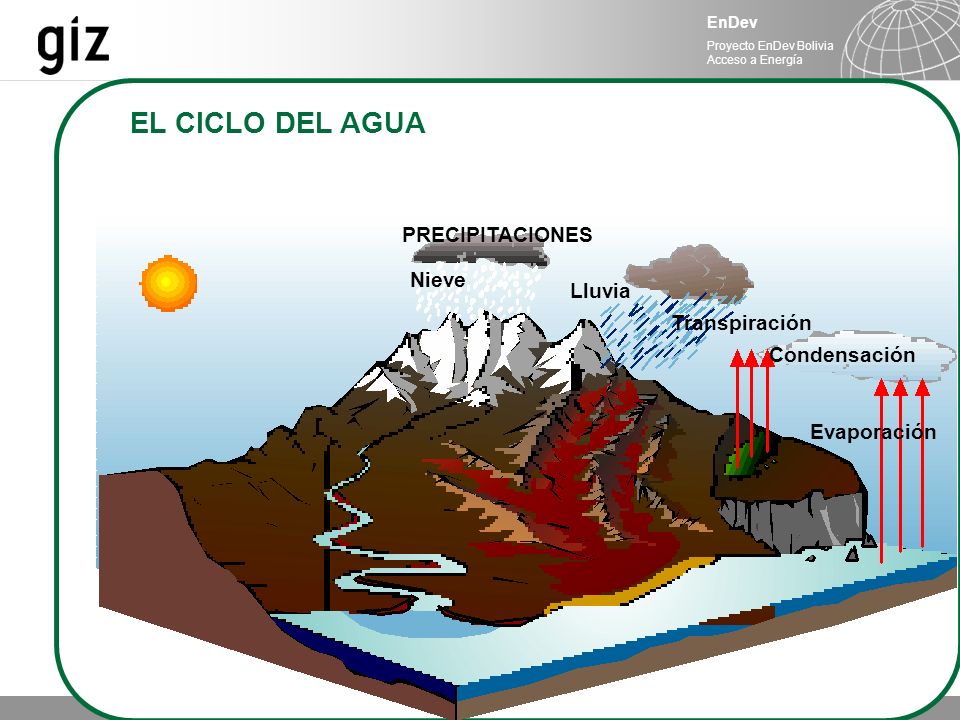

7 EL CICLO DEL AGUA PRECIPITACIONES Nieve Lluvia Transpiración
Condensación Evaporación

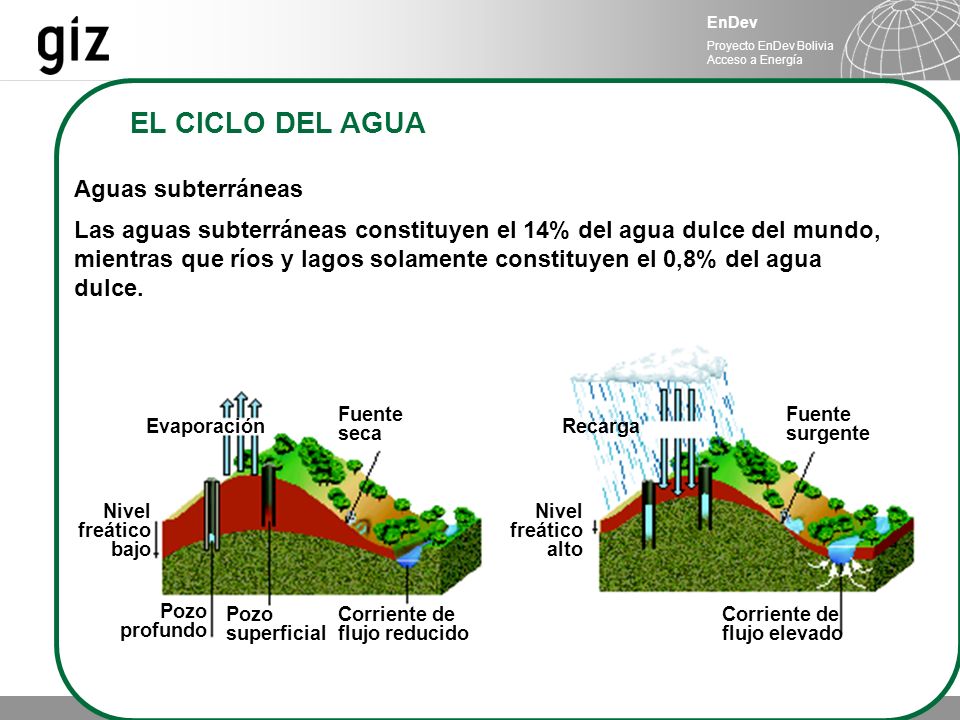

8 EL CICLO DEL AGUA Aguas subterráneas
Las aguas subterráneas constituyen el 14% del agua dulce del mundo, mientras que ríos y lagos solamente constituyen el 0,8% del agua dulce. Fuente seca Fuente surgente Evaporación Recarga Nivel freático bajo Nivel freático alto Pozo profundo Pozo superficial Corriente de flujo reducido Corriente de flujo elevado

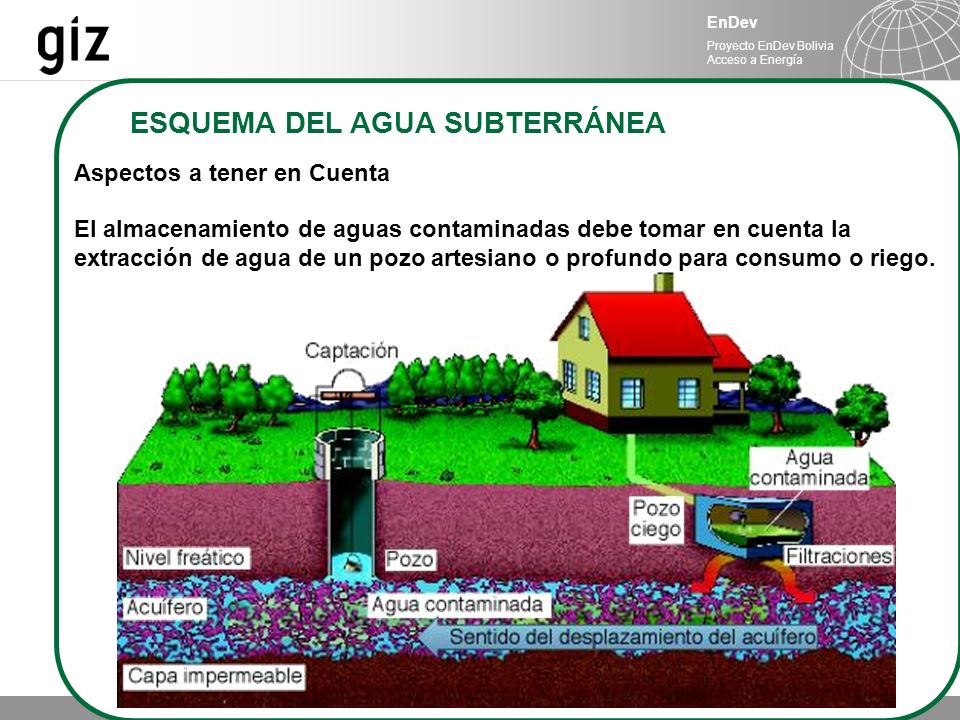

9 ESQUEMA DEL AGUA SUBTERRÁNEA
Aspectos a tener en Cuenta El almacenamiento de aguas contaminadas debe tomar en cuenta la extracción de agua de un pozo artesiano o profundo para consumo o riego.

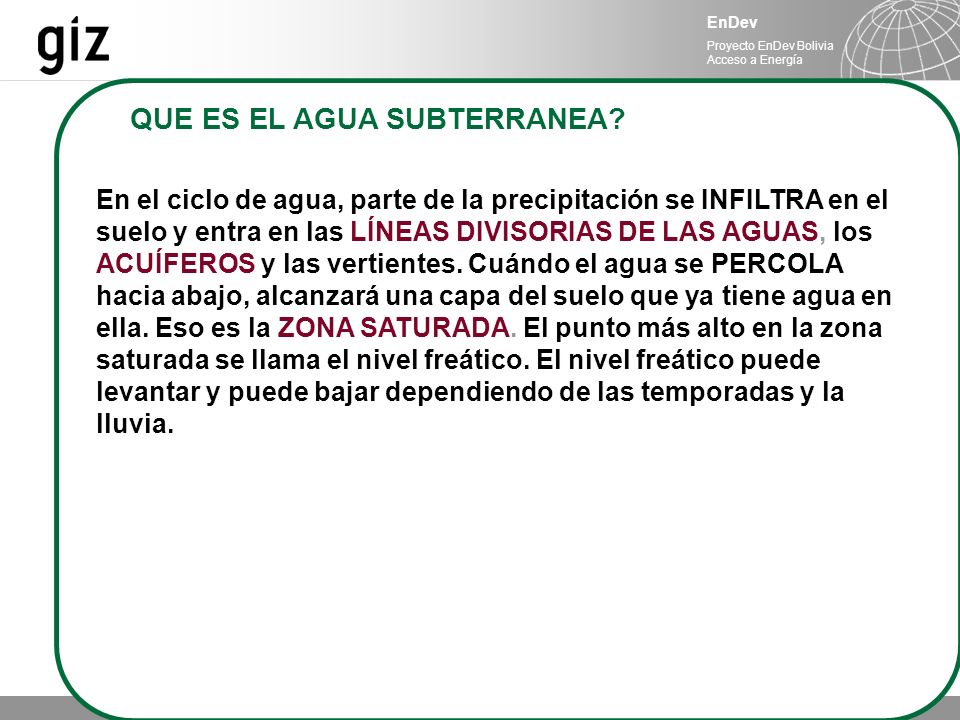

10 QUE ES EL AGUA SUBTERRANEA?
En el ciclo de agua, parte de la precipitación se INFILTRA en el suelo y entra en las LÍNEAS DIVISORIAS DE LAS AGUAS, los ACUÍFEROS y las vertientes. Cuándo el agua se PERCOLA hacia abajo, alcanzará una capa del suelo que ya tiene agua en ella. Eso es la ZONA SATURADA. El punto más alto en la zona saturada se llama el nivel freático. El nivel freático puede levantar y puede bajar dependiendo de las temporadas y la lluvia.

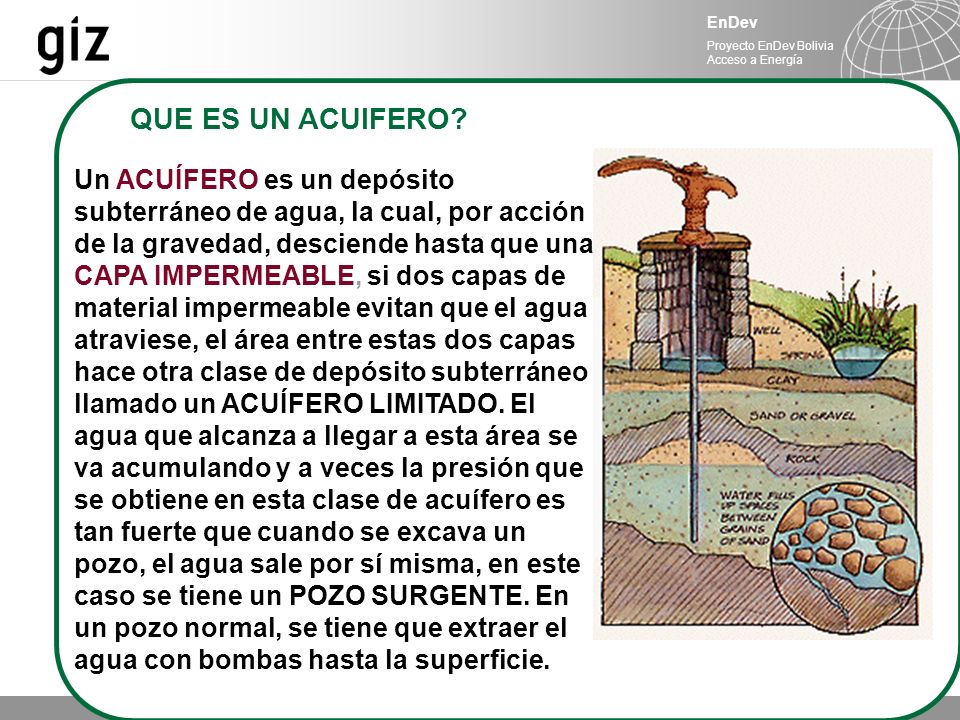

11 QUE ES UN ACUIFERO? Un ACUÍFERO es un depósito subterráneo de agua, la cual, por acción de la gravedad, desciende hasta que una CAPA IMPERMEABLE, si dos capas de material impermeable evitan que el agua atraviese, el área entre estas dos capas hace otra clase de depósito subterráneo llamado un ACUÍFERO LIMITADO. El agua que alcanza a llegar a esta área se va acumulando y a veces la presión que se obtiene en esta clase de acuífero es tan fuerte que cuando se excava un pozo, el agua sale por sí misma, en este caso se tiene un POZO SURGENTE. En un pozo normal, se tiene que extraer el agua con bombas hasta la superficie.

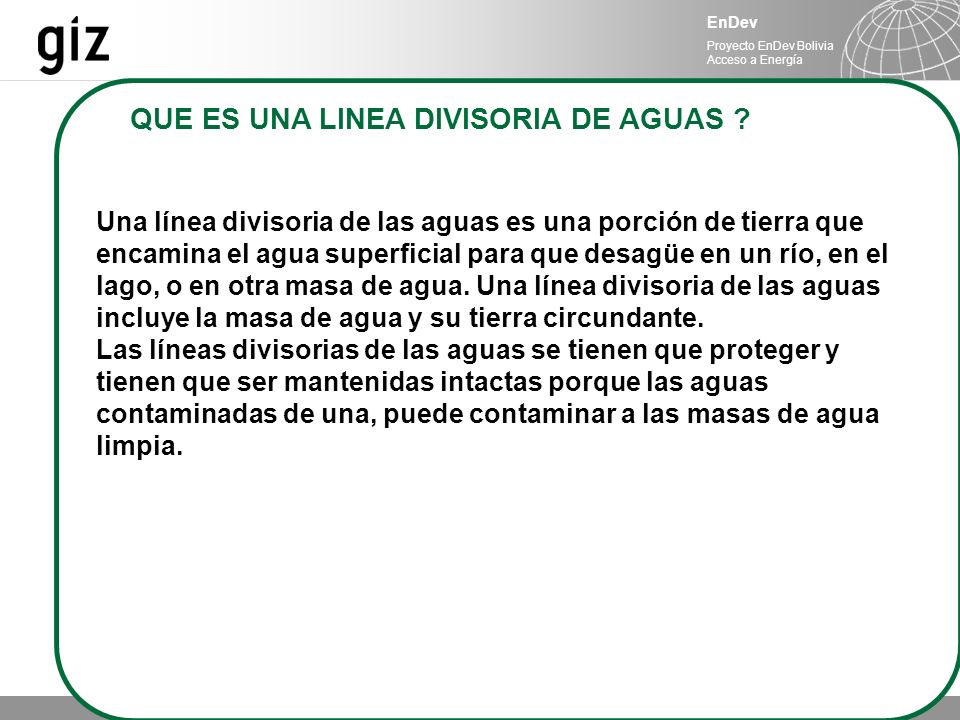

12 QUE ES UNA LINEA DIVISORIA DE AGUAS ?
Una línea divisoria de las aguas es una porción de tierra que encamina el agua superficial para que desagüe en un río, en el lago, o en otra masa de agua. Una línea divisoria de las aguas incluye la masa de agua y su tierra circundante. Las líneas divisorias de las aguas se tienen que proteger y tienen que ser mantenidas intactas porque las aguas contaminadas de una, puede contaminar a las masas de agua limpia.

13 POZOS DE AGUA

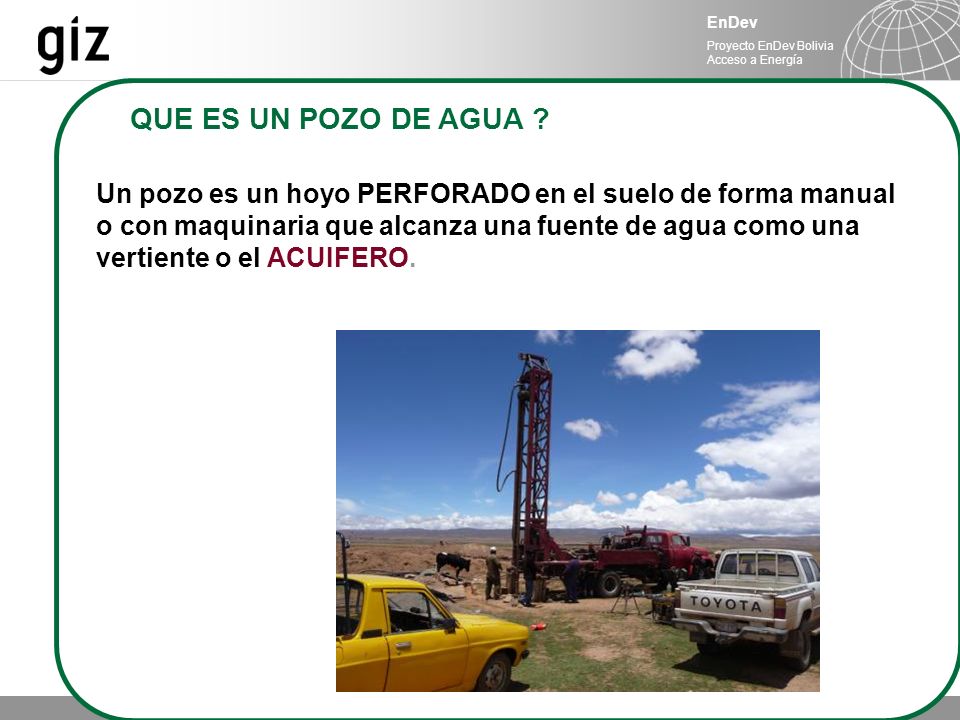

14 QUE ES UN POZO DE AGUA ? Un pozo es un hoyo PERFORADO en el suelo de forma manual o con maquinaria que alcanza una fuente de agua como una vertiente o el ACUIFERO.

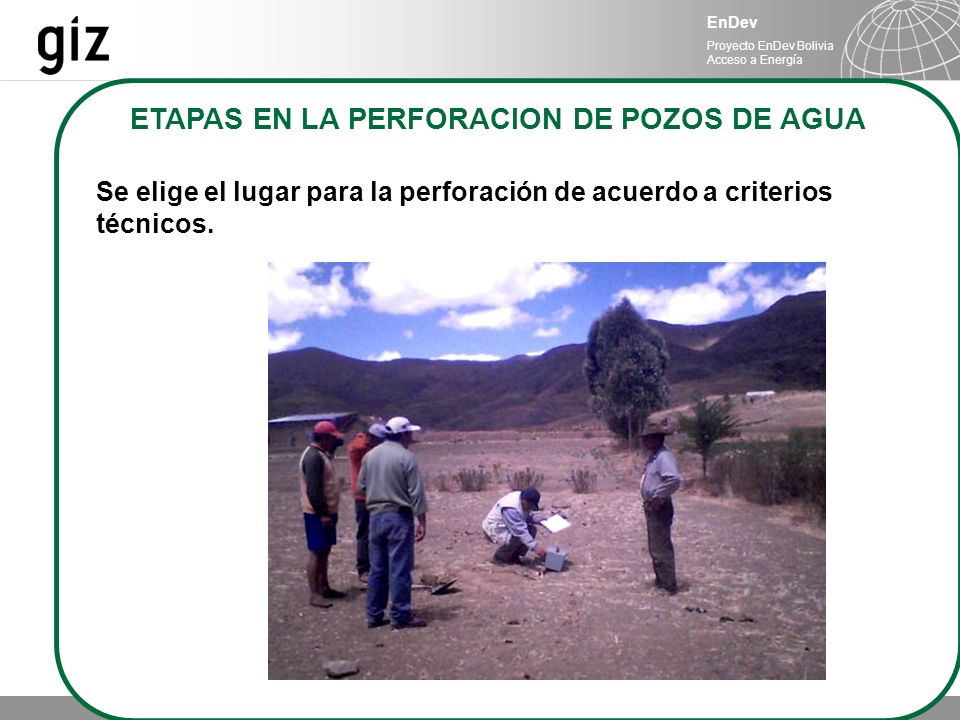

15 ETAPAS EN LA PERFORACION DE POZOS DE AGUA
Se elige el lugar para la perforación de acuerdo a criterios técnicos.

16 ETAPAS EN LA PERFORACION DE POZOS DE AGUA
Se instala el equipo de perforación y se inicia la misma.

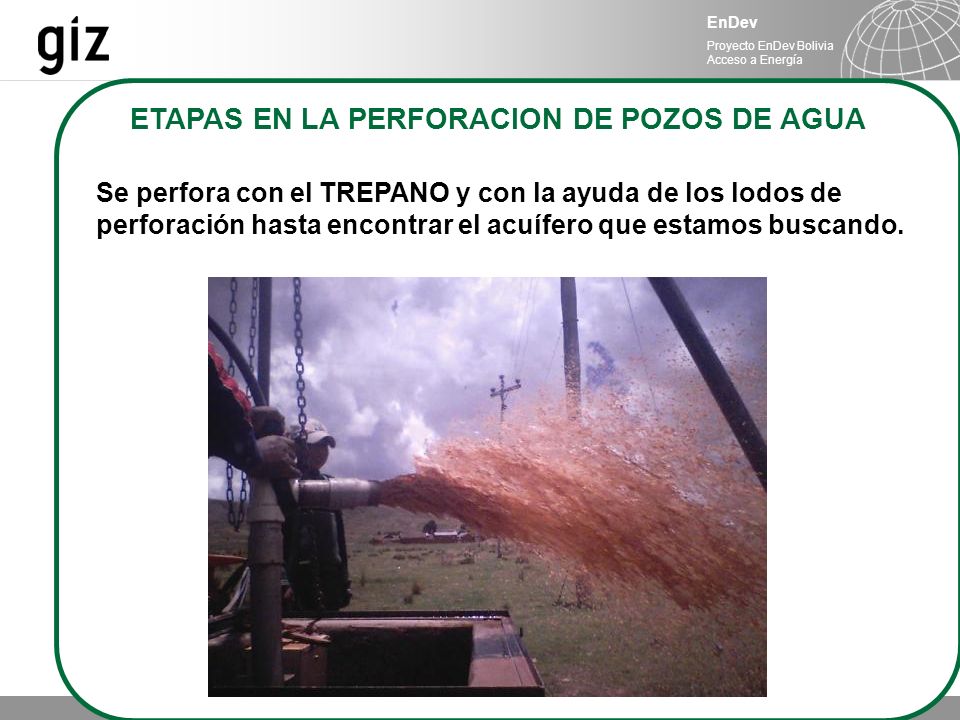

17 ETAPAS EN LA PERFORACION DE POZOS DE AGUA
Se perfora con el TREPANO y con la ayuda de los lodos de perforación hasta encontrar el acuífero que estamos buscando.

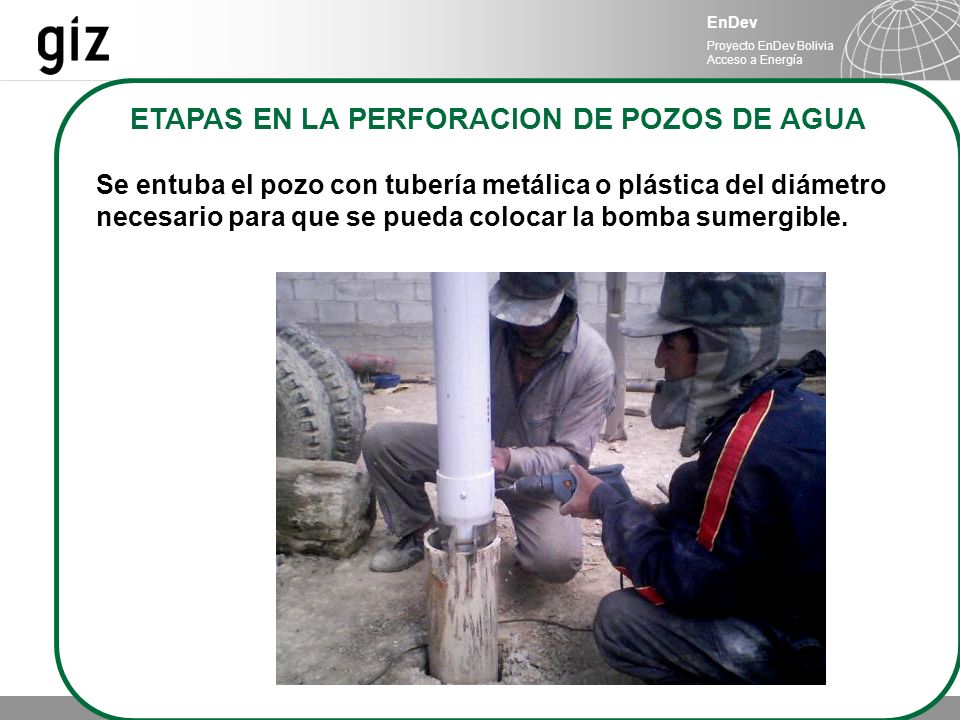

18 ETAPAS EN LA PERFORACION DE POZOS DE AGUA
Se entuba el pozo con tubería metálica o plástica del diámetro necesario para que se pueda colocar la bomba sumergible.

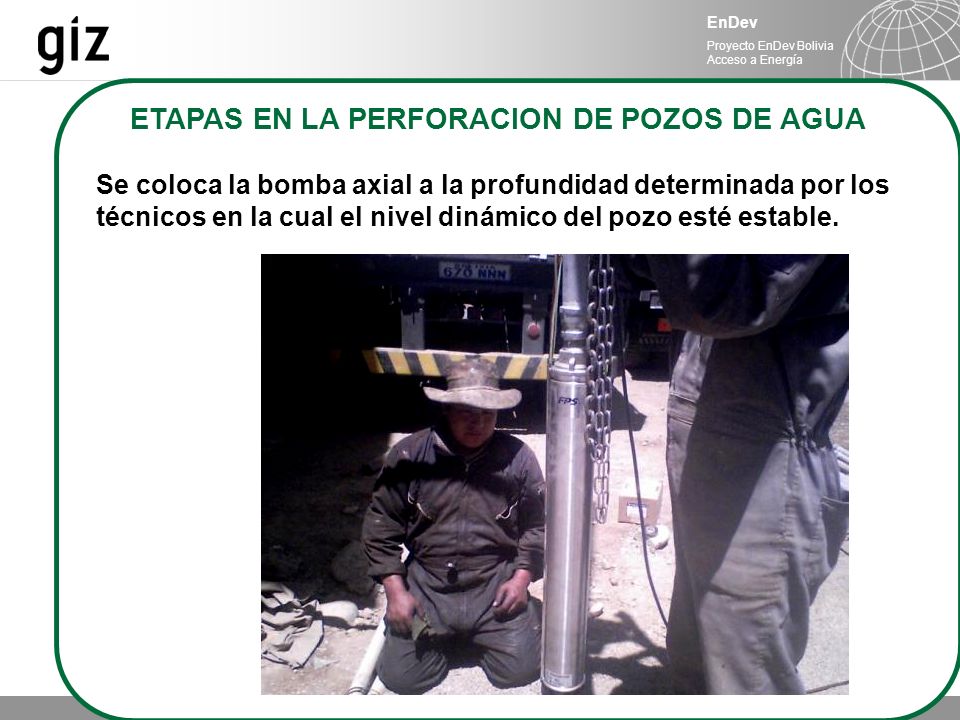

19 ETAPAS EN LA PERFORACION DE POZOS DE AGUA
Se coloca la bomba axial a la profundidad determinada por los técnicos en la cual el nivel dinámico del pozo esté estable.

20 ETAPAS EN LA PERFORACION DE POZOS DE AGUA

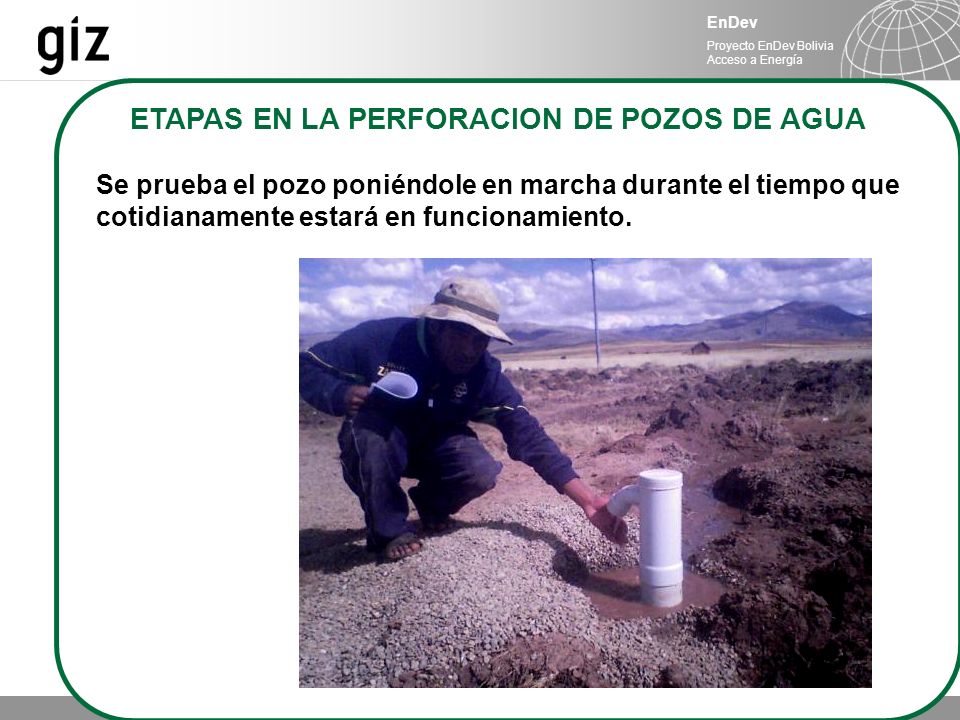

Se prueba el pozo poniéndole en marcha durante el tiempo que cotidianamente estará en funcionamiento.

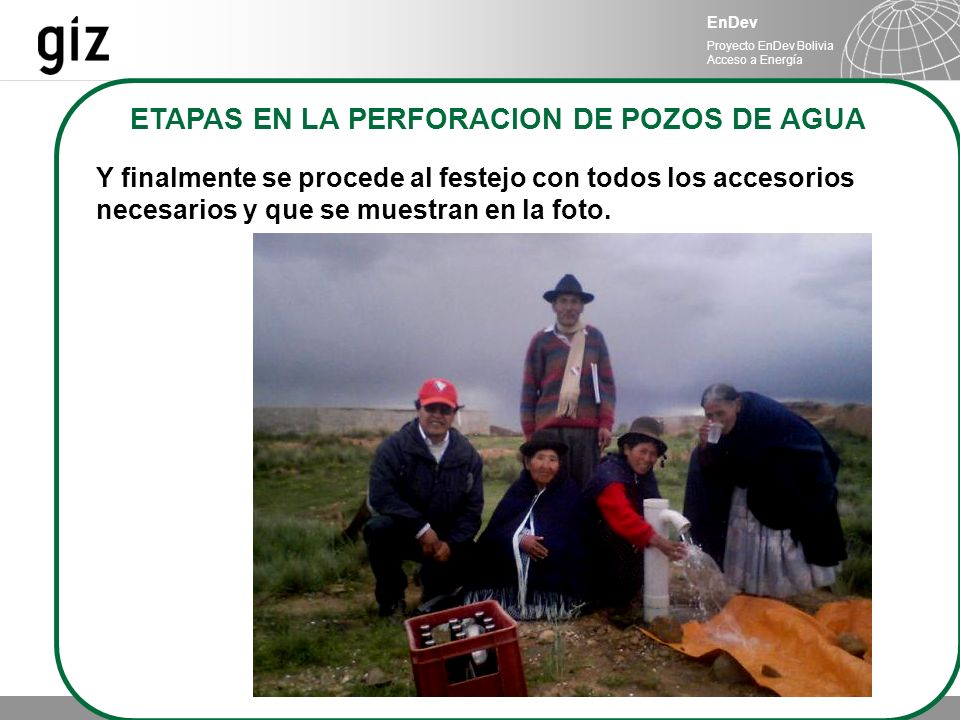

21 ETAPAS EN LA PERFORACION DE POZOS DE AGUA
Y finalmente se procede al festejo con todos los accesorios necesarios y que se muestran en la foto.

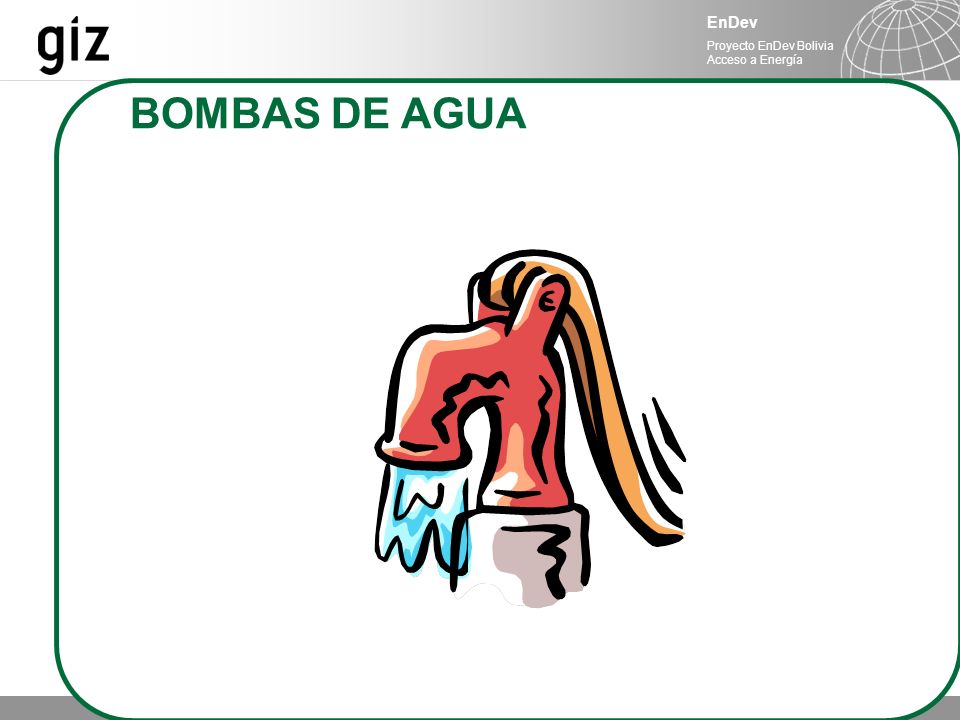

22 BOMBAS DE AGUA

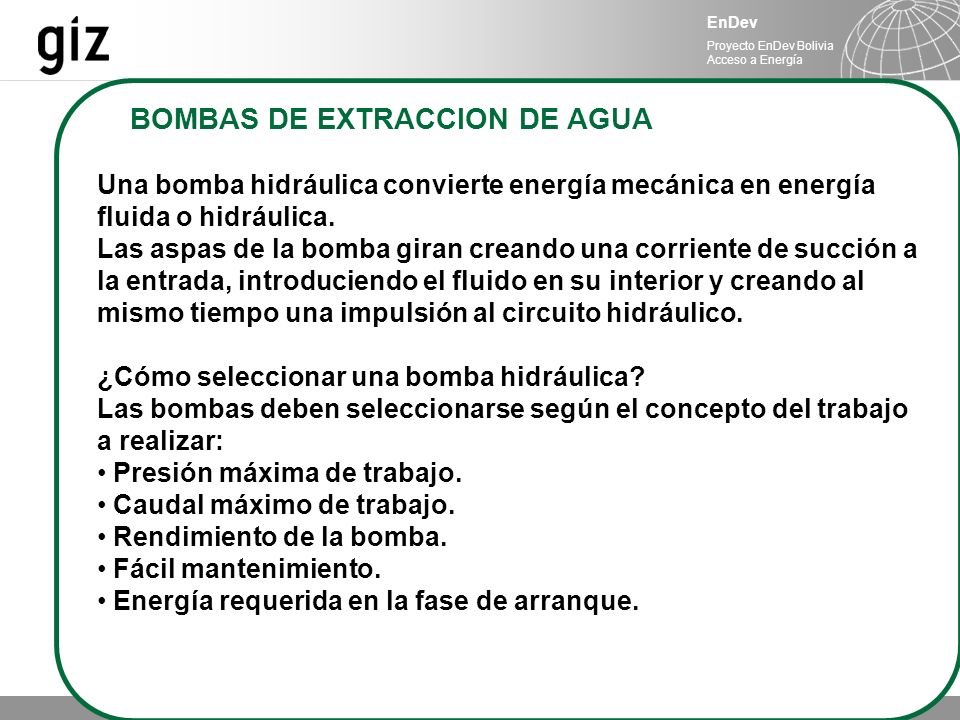

23 BOMBAS DE EXTRACCION DE AGUA
Una bomba hidráulica convierte energía mecánica en energía fluida o hidráulica. Las aspas de la bomba giran creando una corriente de succión a la entrada, introduciendo el fluido en su interior y creando al mismo tiempo una impulsión al circuito hidráulico. ¿Cómo seleccionar una bomba hidráulica? Las bombas deben seleccionarse según el concepto del trabajo a realizar: Presión máxima de trabajo. Caudal máximo de trabajo. Rendimiento de la bomba. Fácil mantenimiento. Energía requerida en la fase de arranque.

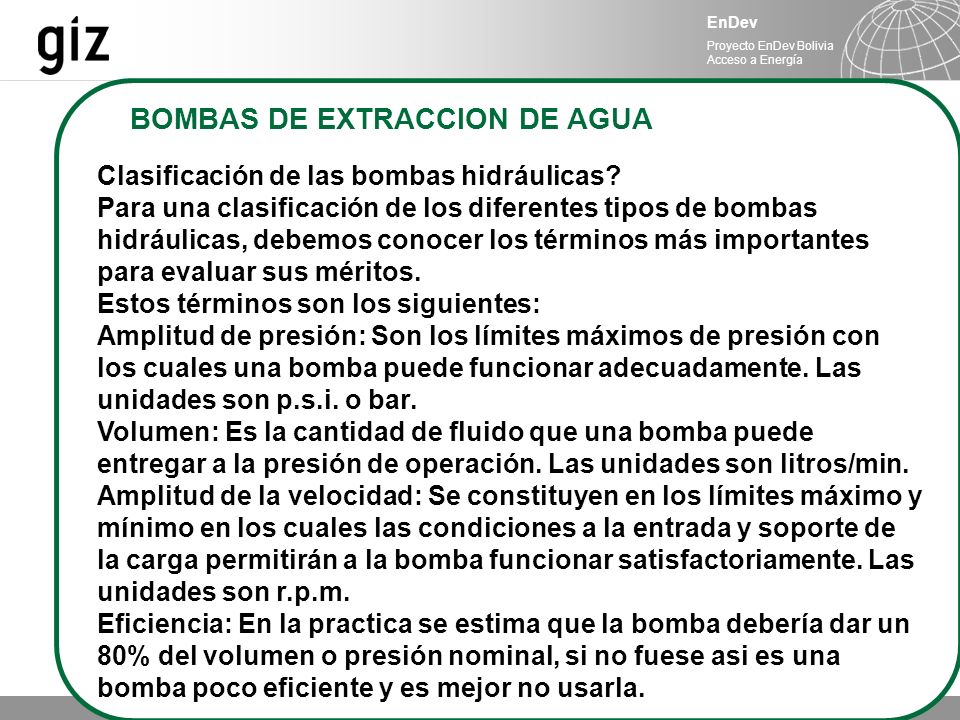

24 BOMBAS DE EXTRACCION DE AGUA
Clasificación de las bombas hidráulicas? Para una clasificación de los diferentes tipos de bombas hidráulicas, debemos conocer los términos más importantes para evaluar sus méritos. Estos términos son los siguientes: Amplitud de presión: Son los límites máximos de presión con los cuales una bomba puede funcionar adecuadamente. Las unidades son p.s.i. o bar. Volumen: Es la cantidad de fluido que una bomba puede entregar a la presión de operación. Las unidades son litros/min. Amplitud de la velocidad: Se constituyen en los límites máximo y mínimo en los cuales las condiciones a la entrada y soporte de la carga permitirán a la bomba funcionar satisfactoriamente. Las unidades son r.p.m. Eficiencia: En la practica se estima que la bomba debería dar un 80% del volumen o presión nominal, si no fuese asi es una bomba poco eficiente y es mejor no usarla.

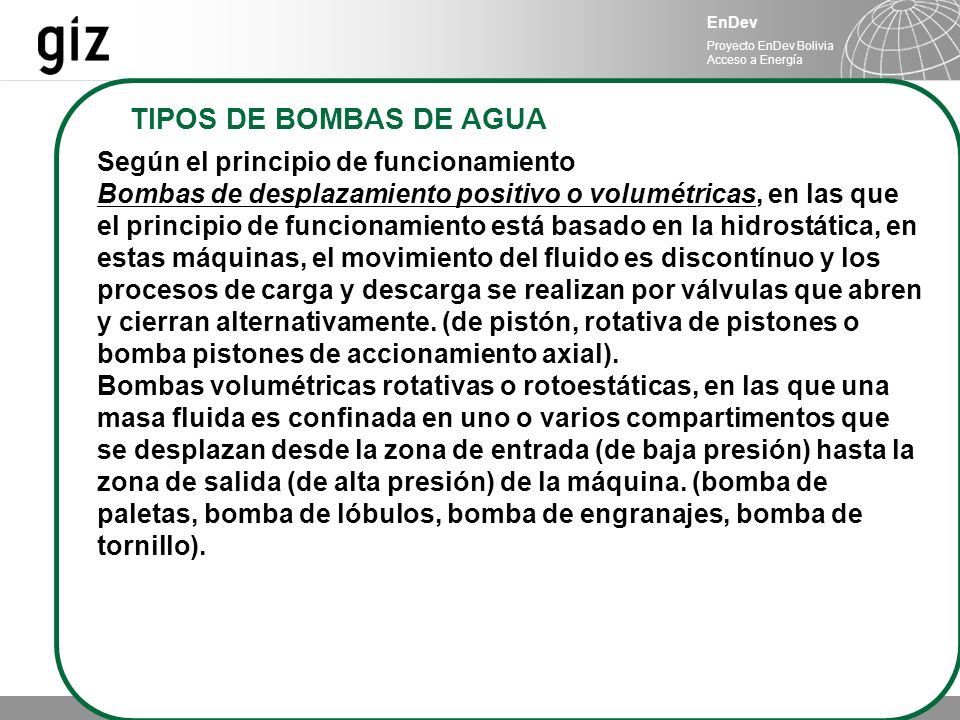

25 TIPOS DE BOMBAS DE AGUA Según el principio de funcionamiento
Bombas de desplazamiento positivo o volumétricas, en las que el principio de funcionamiento está basado en la hidrostática, en estas máquinas, el movimiento del fluido es discontínuo y los procesos de carga y descarga se realizan por válvulas que abren y cierran alternativamente. (de pistón, rotativa de pistones o bomba pistones de accionamiento axial). Bombas volumétricas rotativas o rotoestáticas, en las que una masa fluida es confinada en uno o varios compartimentos que se desplazan desde la zona de entrada (de baja presión) hasta la zona de salida (de alta presión) de la máquina. (bomba de paletas, bomba de lóbulos, bomba de engranajes, bomba de tornillo).

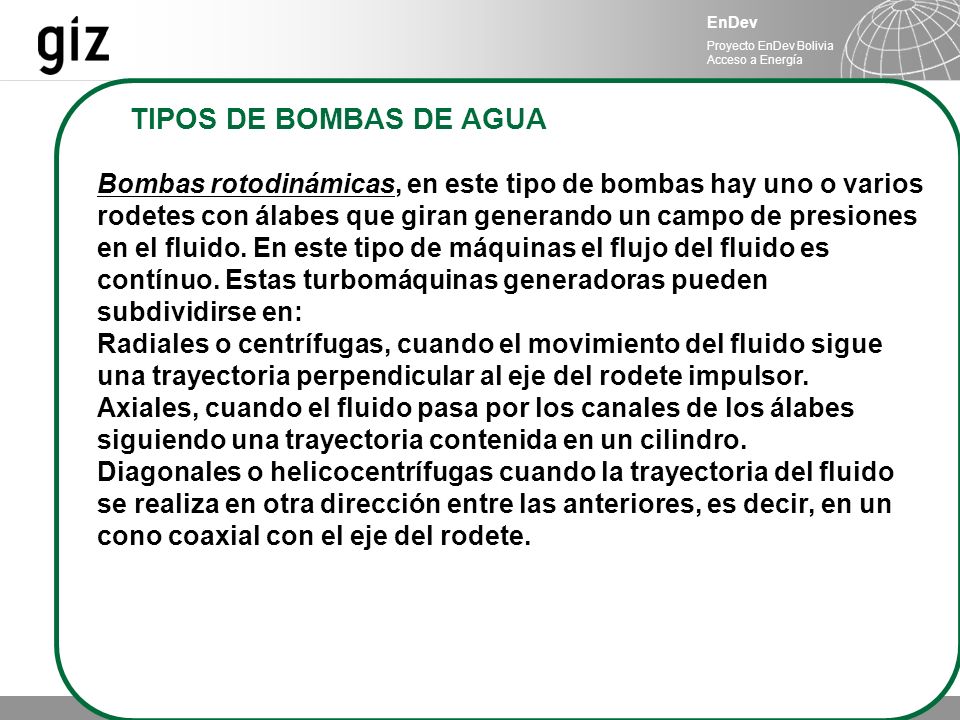

26 TIPOS DE BOMBAS DE AGUA Bombas rotodinámicas, en este tipo de bombas hay uno o varios rodetes con álabes que giran generando un campo de presiones en el fluido. En este tipo de máquinas el flujo del fluido es contínuo. Estas turbomáquinas generadoras pueden subdividirse en: Radiales o centrífugas, cuando el movimiento del fluido sigue una trayectoria perpendicular al eje del rodete impulsor. Axiales, cuando el fluido pasa por los canales de los álabes siguiendo una trayectoria contenida en un cilindro. Diagonales o helicocentrífugas cuando la trayectoria del fluido se realiza en otra dirección entre las anteriores, es decir, en un cono coaxial con el eje del rodete.

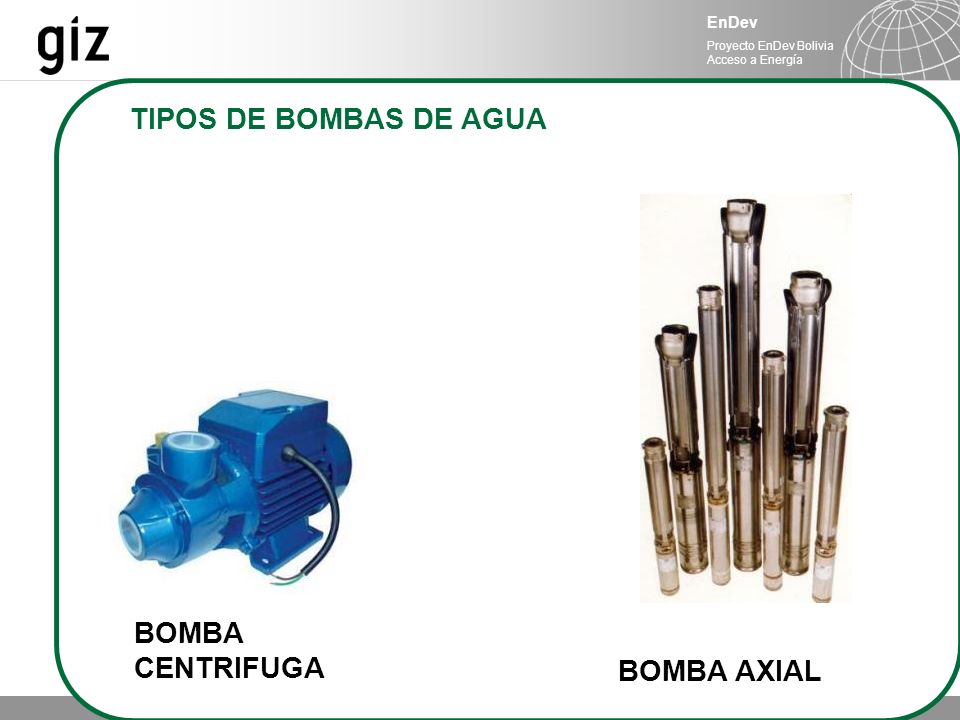

27 TIPOS DE BOMBAS DE AGUA BOMBA CENTRIFUGA BOMBA AXIAL

28 TIPOS DE BOMBAS DE AGUA Según el tipo de accionamiento
Electrobombas. Genéricamente, son aquellas accionadas por un motor eléctrico, para distinguirlas de las motobombas, habitualmente accionadas por motores de explosión. Bombas neumáticas que son bombas de desplazamiento positivo en las que la energía de entrada es neumática, normalmente a partir de aire comprimido. Bombas de accionamiento hidráulico, como la bomba de ariete o la noria. Bombas manuales. Un tipo de bomba manual es la bomba de balancín.

29 COMO ELEGIR UNA BOMBA DE AGUA PARA RIEGO
DEMANDA (P= 1 kg/cm2 = 10 m.c.a. & Q= 3000 l/h & d= 400 m) tabla de perdidas de carga (Diámetro vs Caudal) se encuentra Hf (m/100m) = 4m/100m Elegimos un diámetro que nos de una perdida de carga acorde con lo que queremos, por ej. D=2” Entonces, necesitamos en parcela: Q = 3000 l/h Pp = 10 m.c.a. en conducción: Q = 3000 l/h Pc = Pp + Hf = = 14 m.c.a. en bombeo: Q = 3000 l/h Pb = Pc = 14 m.c.a. CON ESTOS DATOS VEMOS EN LA CURVA DE RENDIMIENTO DE LA BOMBA Y ELEGIMOS EL MODELO Y DIAMETRO

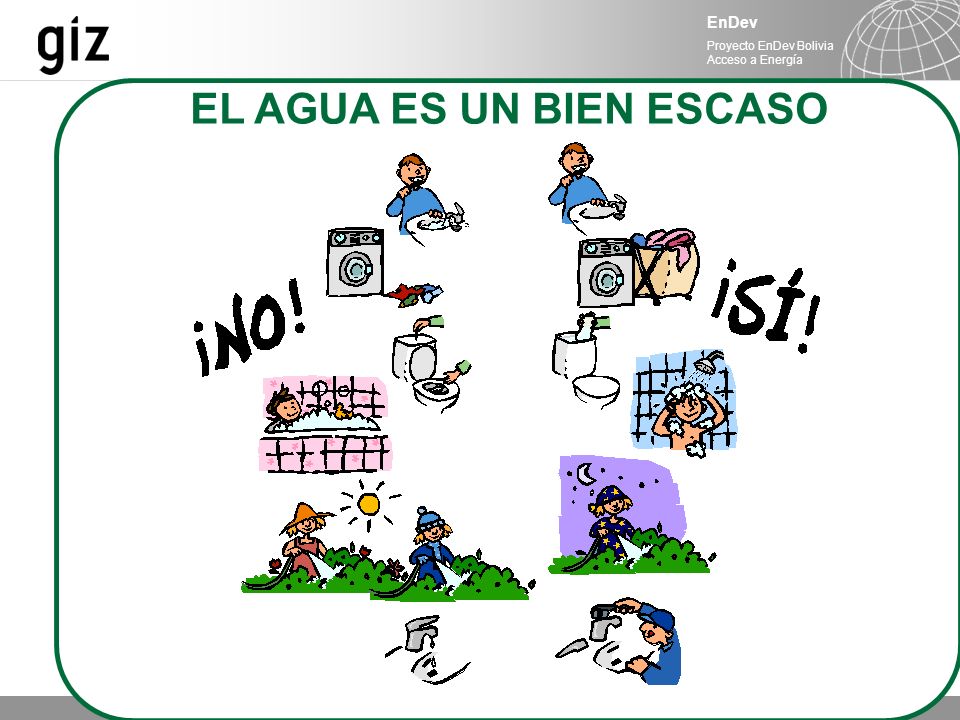

30 EL AGUA ES UN BIEN ESCASO

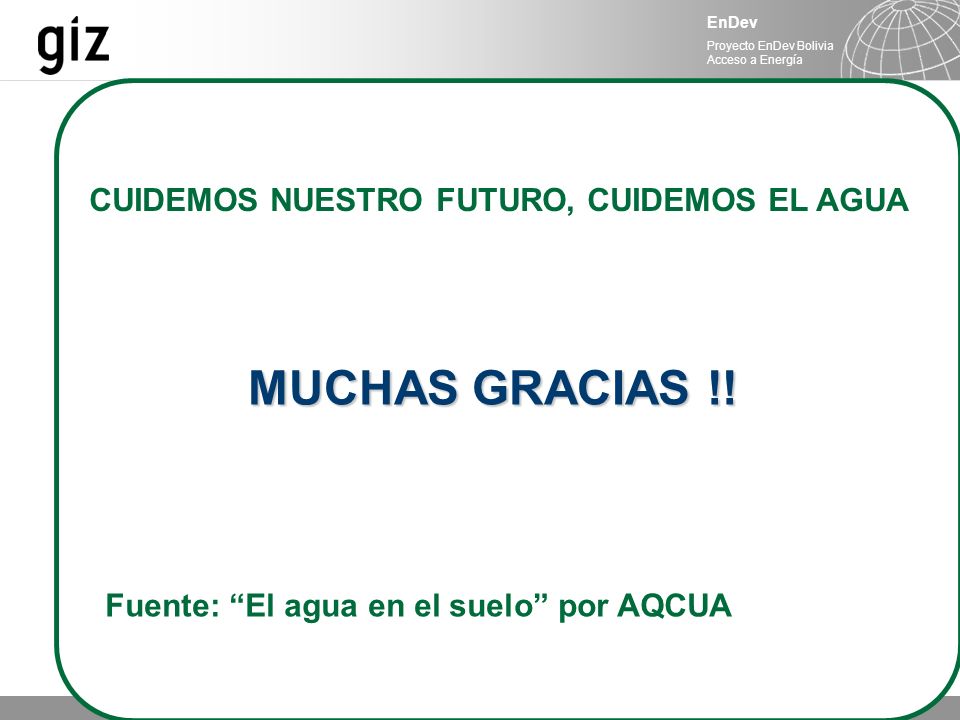

31 MUCHAS GRACIAS !! CUIDEMOS NUESTRO FUTURO, CUIDEMOS EL AGUA
Fuente: “El agua en el suelo” por AQCUA
