1 Gabriela Moya Andino Monserrath Ocaña 01 / 04 / 2013 10° Semestre “A”
UNIVERSIDAD TÉCNICA DE AMBATO FACULTAD DE INGENIERÍA CIVIL Y MECÁNICA COMPUTACIÓN APLICADA TERMINOLOGIA Gabriela Moya Andino Monserrath Ocaña 01 / 04 / ° Semestre “A”

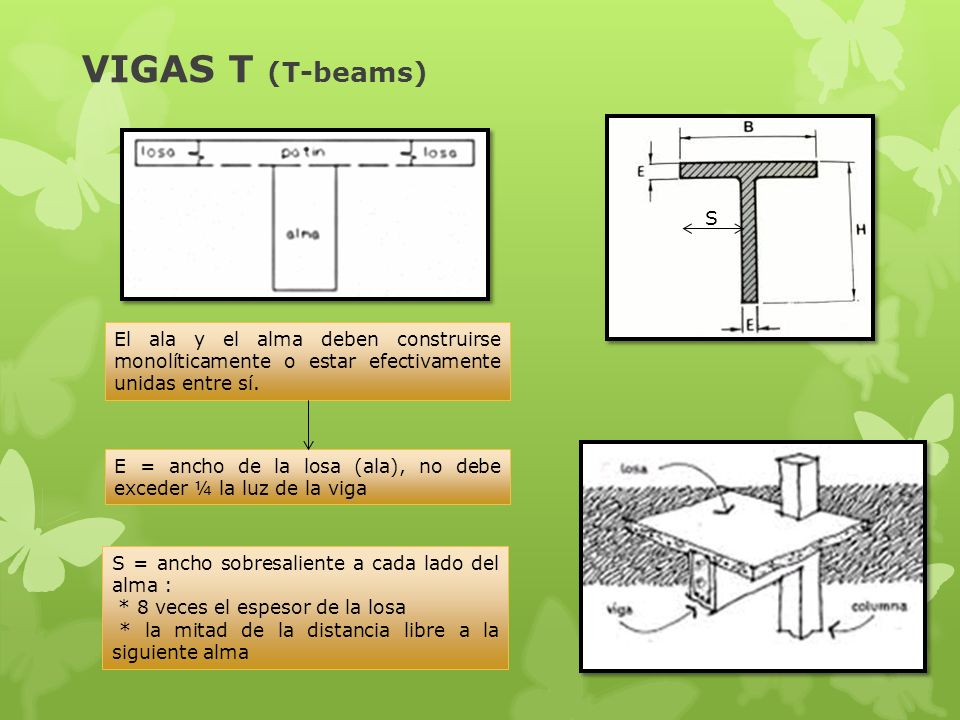

2 VIGAS T (T-beams) S El ala y el alma deben construirse monolíticamente o estar efectivamente unidas entre sí. E = ancho de la losa (ala), no debe exceder ¼ la luz de la viga S = ancho sobresaliente a cada lado del alma : * 8 veces el espesor de la losa * la mitad de la distancia libre a la siguiente alma

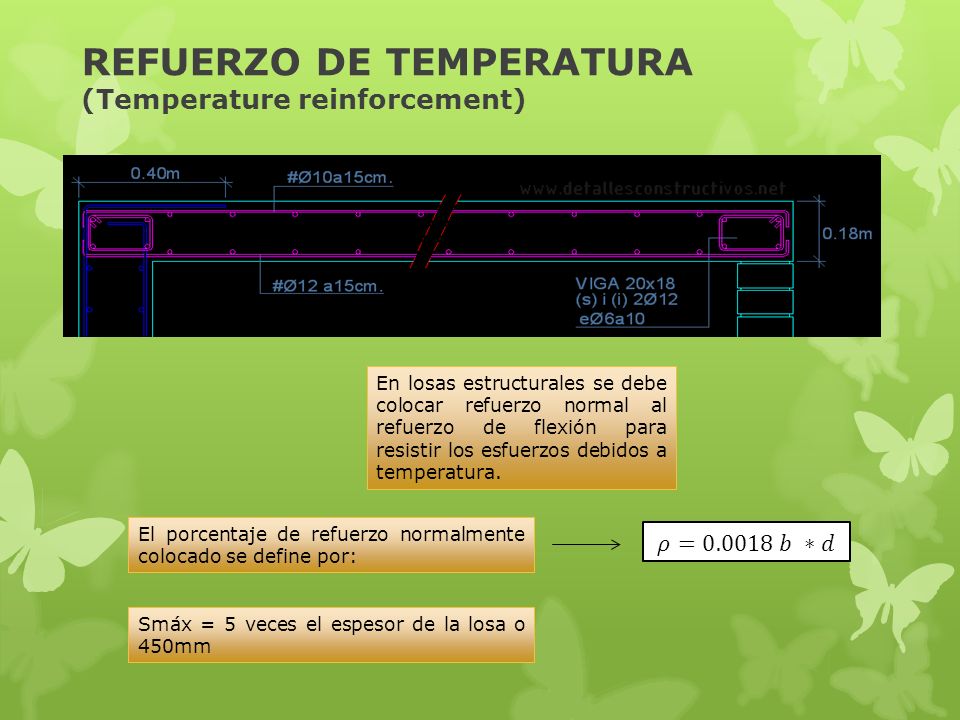

3 REFUERZO DE TEMPERATURA (Temperature reinforcement)
En losas estructurales se debe colocar refuerzo normal al refuerzo de flexión para resistir los esfuerzos debidos a temperatura. El porcentaje de refuerzo normalmente colocado se define por: 𝜌= 𝑏 ∗𝑑 Smáx = 5 veces el espesor de la losa o 450mm

4 TENDÓN(Tendon) unidad de tensión
Cable que se va a introducir dentro del hormigón y que se tensará para dar el pretensado. En aplicaciones de pretensado es el acero de preesforzado. En aplicaciones de. postensado es el conjunto completo de anclajes, acero preesforzado y envoltura para aplicaciones no adheridas Espaciamiento entre en extremo y el centro de pretensado a cada lado de un elemento no debe ser menor que 4db para torones y 5db para alambres.

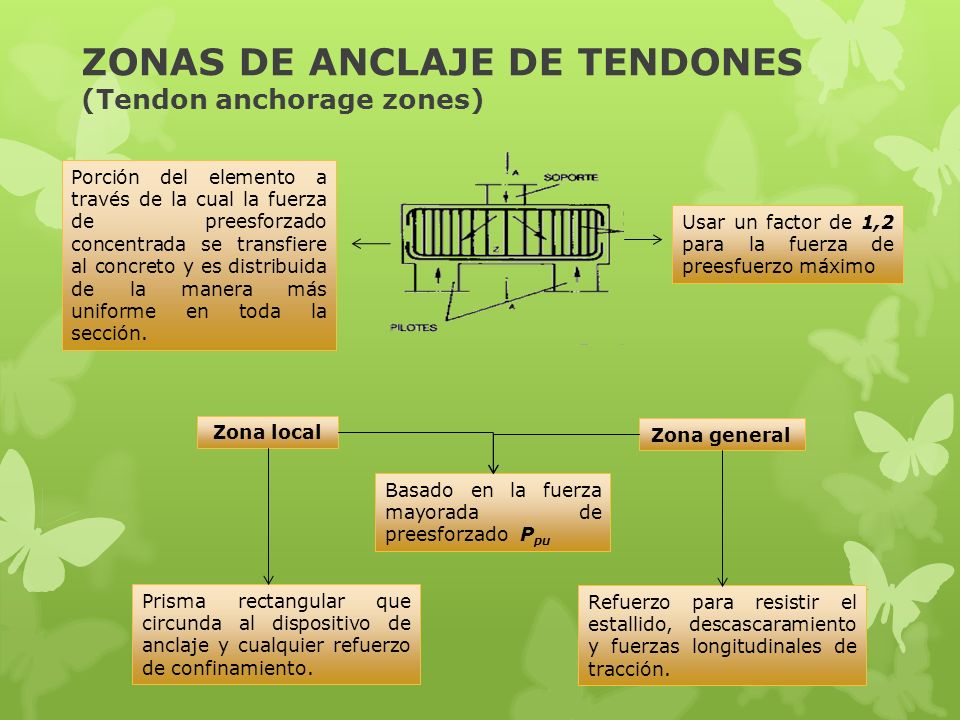

5 ZONAS DE ANCLAJE DE TENDONES (Tendon anchorage zones)
Porción del elemento a través de la cual la fuerza de preesforzado concentrada se transfiere al concreto y es distribuida de la manera más uniforme en toda la sección. Usar un factor de 1,2 para la fuerza de preesfuerzo máximo Zona local Zona general Basado en la fuerza mayorada de preesforzado Ppu Prisma rectangular que circunda al dispositivo de anclaje y cualquier refuerzo de confinamiento. Refuerzo para resistir el estallido, descascaramiento y fuerzas longitudinales de tracción.

6 CARGAS POR TRACCIÓN (Tensile loading)
Un cuerpo se encuentra sometido a tracción simple cuando sobre sus secciones transversales se le aplican cargas normales uniformemente repartidas y de modo de tender a producir su alargamiento

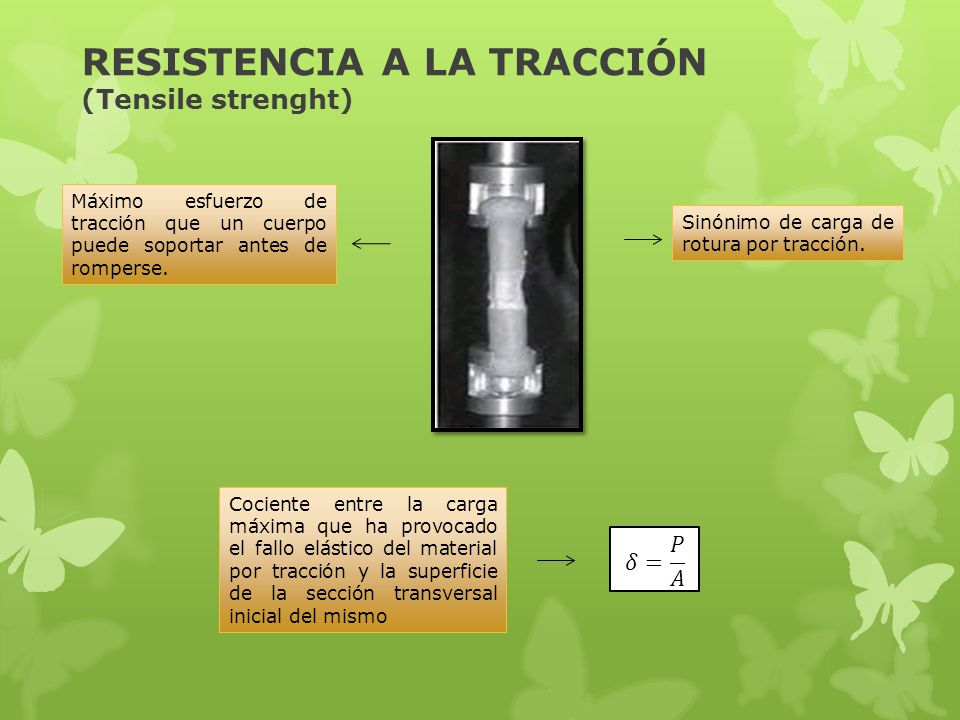

7 RESISTENCIA A LA TRACCIÓN (Tensile strenght)
Máximo esfuerzo de tracción que un cuerpo puede soportar antes de romperse. Sinónimo de carga de rotura por tracción. Cociente entre la carga máxima que ha provocado el fallo elástico del material por tracción y la superficie de la sección transversal inicial del mismo 𝛿= 𝑃 𝐴

8 Acción de una fuerza o un par de fuerzas en un cuerpo para alargarlo.

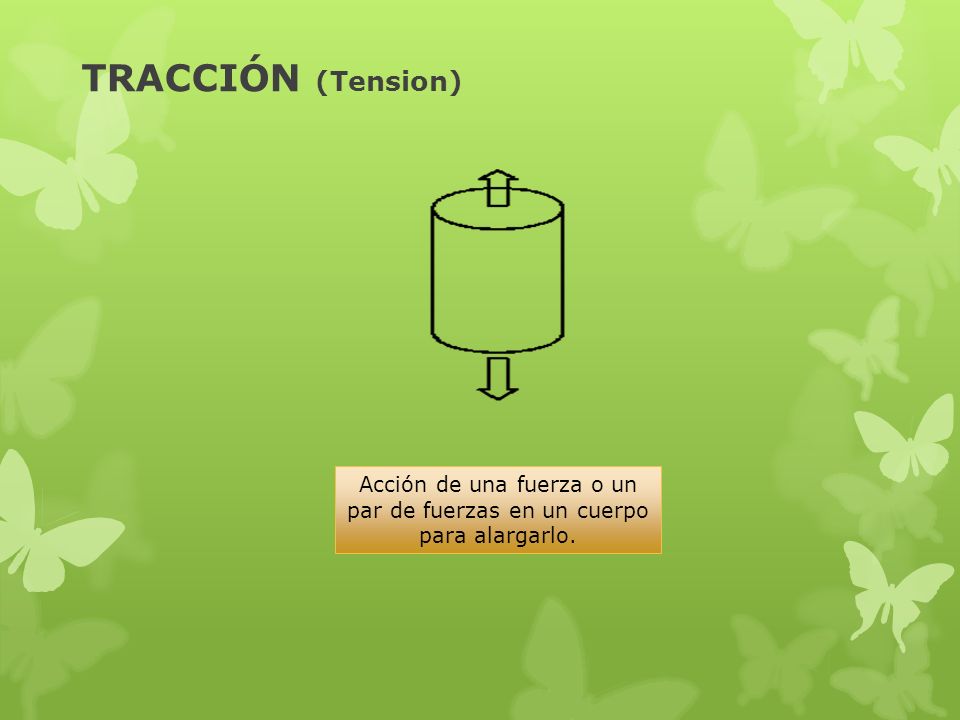

TRACCIÓN (Tension) Acción de una fuerza o un par de fuerzas en un cuerpo para alargarlo.

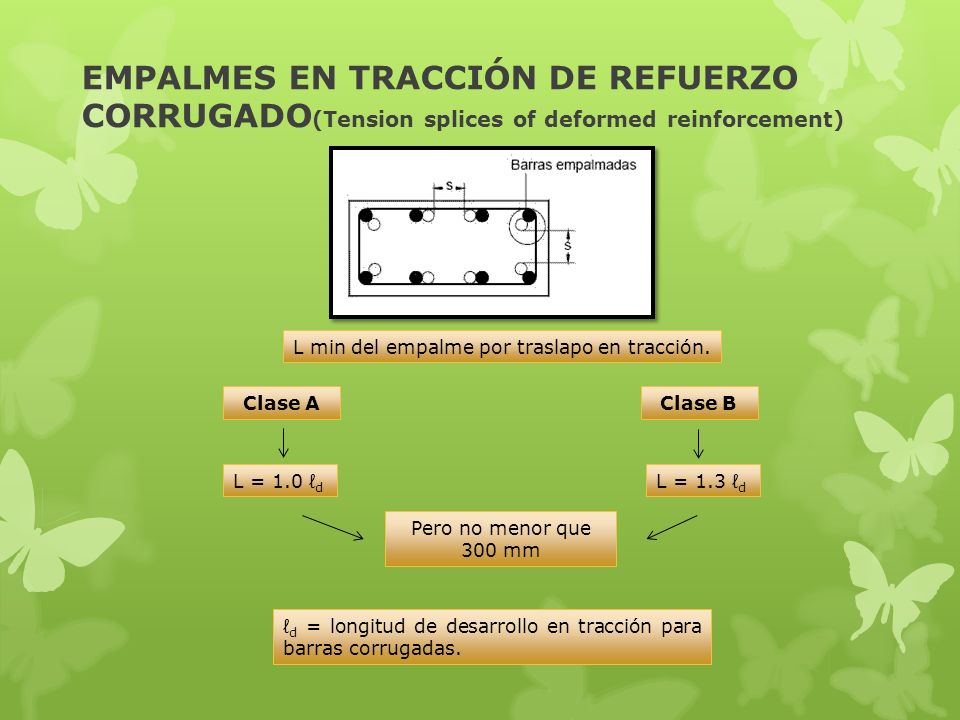

9 EMPALMES EN TRACCIÓN DE REFUERZO CORRUGADO(Tension splices of deformed reinforcement)
L min del empalme por traslapo en tracción. Clase A Clase B L = 1.0 ℓd L = 1.3 ℓd Pero no menor que 300 mm ℓd = longitud de desarrollo en tracción para barras corrugadas.

10 AMARRES A TRACCIÓN (Tension ties)
La longitud del gancho estándar a tracción no debe ser menor que el mayor de 8db y 150mm

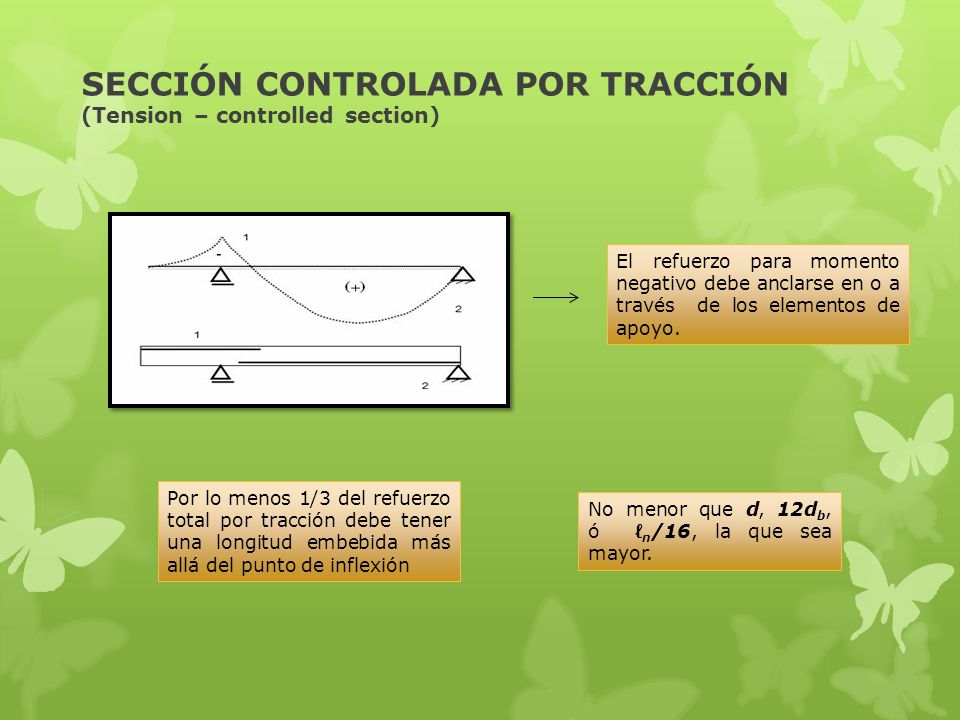

11 SECCIÓN CONTROLADA POR TRACCIÓN (Tension – controlled section)
El refuerzo para momento negativo debe anclarse en o a través de los elementos de apoyo. Por lo menos 1/3 del refuerzo total por tracción debe tener una longitud embebida más allá del punto de inflexión No menor que d, 12db, ó ℓn/16, la que sea mayor.

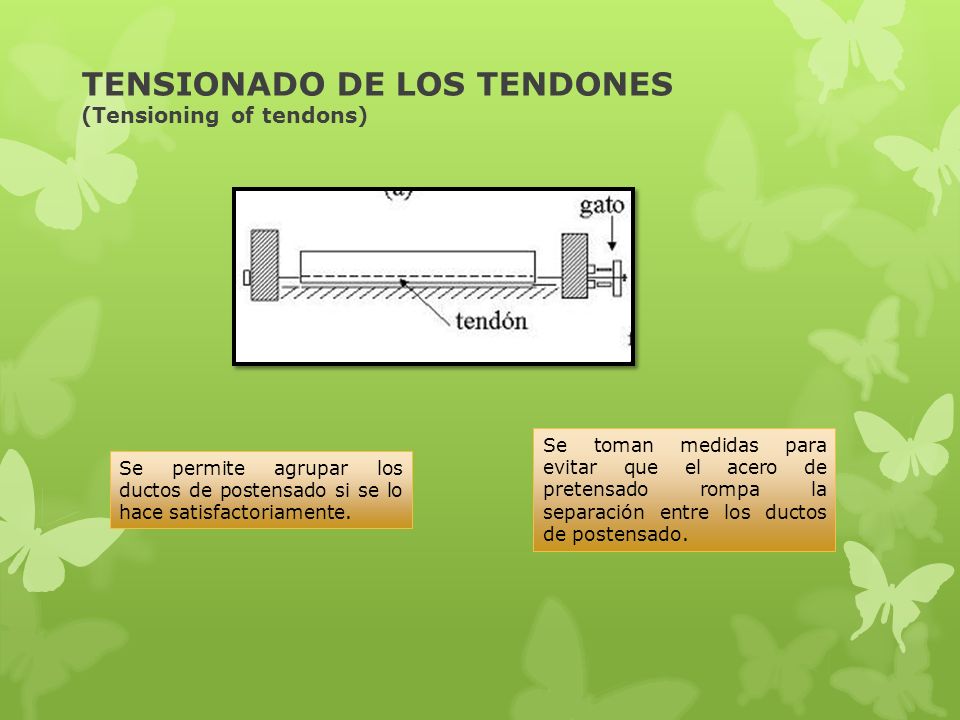

12 TENSIONADO DE LOS TENDONES (Tensioning of tendons)
Se toman medidas para evitar que el acero de pretensado rompa la separación entre los ductos de postensado. Se permite agrupar los ductos de postensado si se lo hace satisfactoriamente.

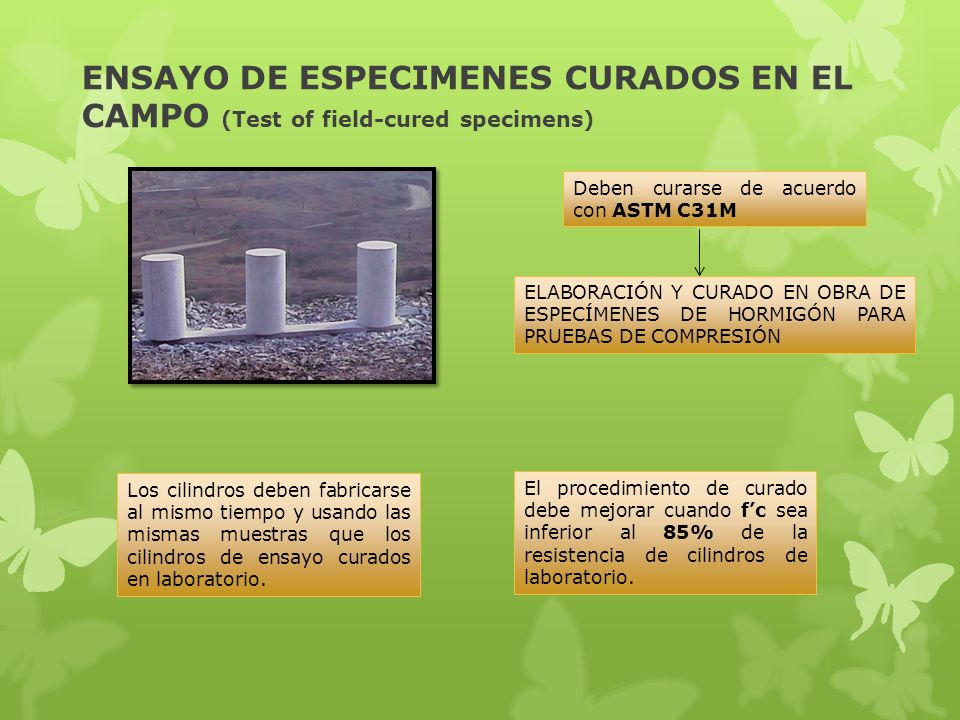

13 ENSAYO DE ESPECIMENES CURADOS EN EL CAMPO (Test of field-cured specimens)
Deben curarse de acuerdo con ASTM C31M ELABORACIÓN Y CURADO EN OBRA DE ESPECÍMENES DE HORMIGÓN PARA PRUEBAS DE COMPRESIÓN Los cilindros deben fabricarse al mismo tiempo y usando las mismas muestras que los cilindros de ensayo curados en laboratorio. El procedimiento de curado debe mejorar cuando f’c sea inferior al 85% de la resistencia de cilindros de laboratorio.

14 MUESTREO DE HORMIGÓN FRESCO
ENSAYO DE ESPECIMENES CURADOS EN EL LABORATORIO (Test of laboratory-cured specimens) Deben curarse de acuerdo con ASTM C31M Las muestras deben tomarse de acuerdo a ASTM C172 ELABORACIÓN Y CURADO EN OBRA DE ESPECÍMENES DE HORMIGÓN PARA PRUEBAS DE COMPRESIÓN MUESTREO DE HORMIGÓN FRESCO Cada promedio aritmético de tres ensayos de resistencia consecutivos es igual o superior a f’c Los cilindros deben ser de 100 por 200mm o de 150 por 300mm

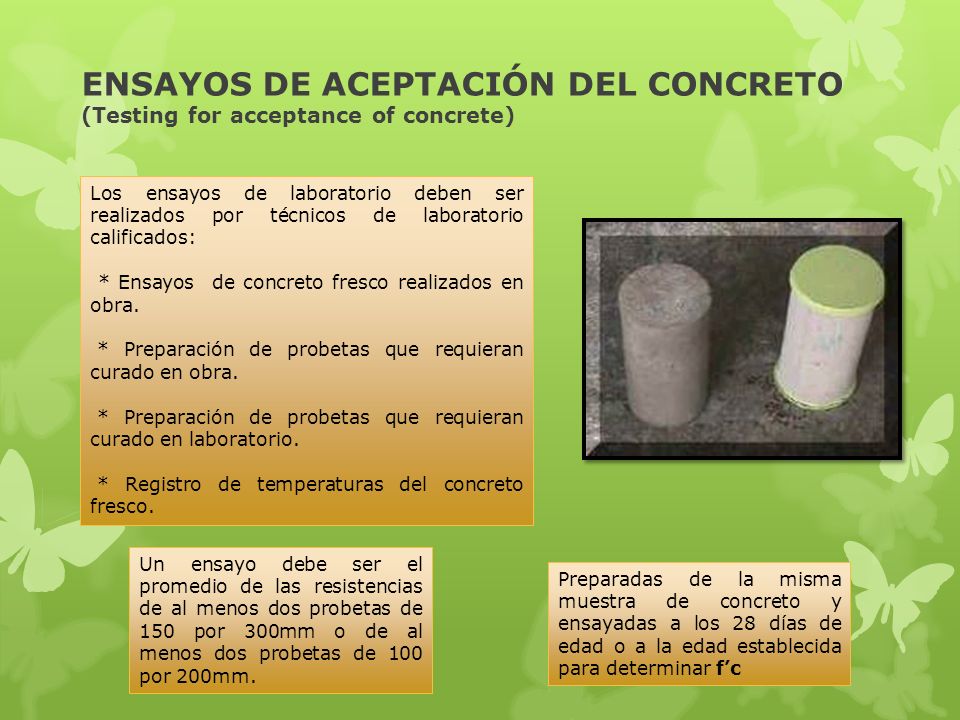

15 ENSAYOS DE ACEPTACIÓN DEL CONCRETO (Testing for acceptance of concrete)
Los ensayos de laboratorio deben ser realizados por técnicos de laboratorio calificados: * Ensayos de concreto fresco realizados en obra. * Preparación de probetas que requieran curado en obra. * Preparación de probetas que requieran curado en laboratorio. * Registro de temperaturas del concreto fresco. Un ensayo debe ser el promedio de las resistencias de al menos dos probetas de 150 por 300mm o de al menos dos probetas de 100 por 200mm. Preparadas de la misma muestra de concreto y ensayadas a los 28 días de edad o a la edad establecida para determinar f’c

16 ENSAYO DE CILINDROS DE CONCRETO (Testing of concrete cylinders)
ASTM C31M = ELABORACIÓN Y CURADO EN OBRA DE ESPECÍMENES DE HORMIGÓN PARA PRUEBAS DE COMPRESIÓN ASTM C172 = MUESTREO DE HORMIGÓN FRESCO ASTM C42M = MÉTODO DE ENSAYO NORMALIZADO PARA LA OBTENCIÓN Y ENSAYO DE NÚCLEOS PERFORADOS Y VIGAS ASERRADAS DE CONCRETO ASTM C39M = MÉTODO DE ENSAYO NORMALIZADO PARA RESISTENCIA A LA COMPRESIÓN DE ESPECÍMENES CILÍNDRICOS DE CONCRETO

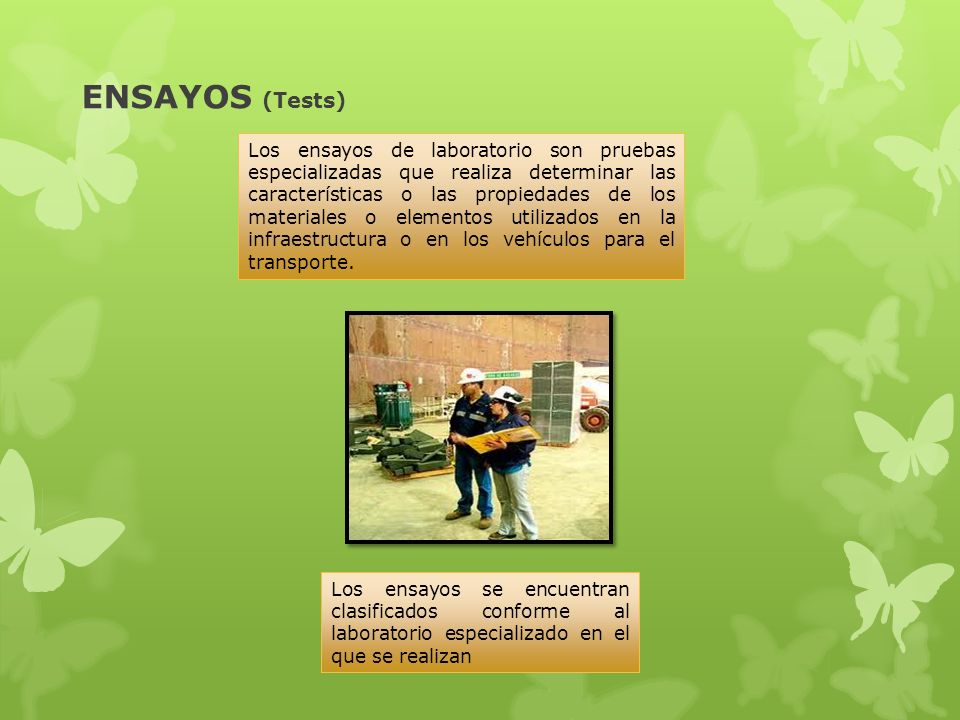

17 ENSAYOS (Tests) Los ensayos de laboratorio son pruebas especializadas que realiza determinar las características o las propiedades de los materiales o elementos utilizados en la infraestructura o en los vehículos para el transporte. Los ensayos se encuentran clasificados conforme al laboratorio especializado en el que se realizan

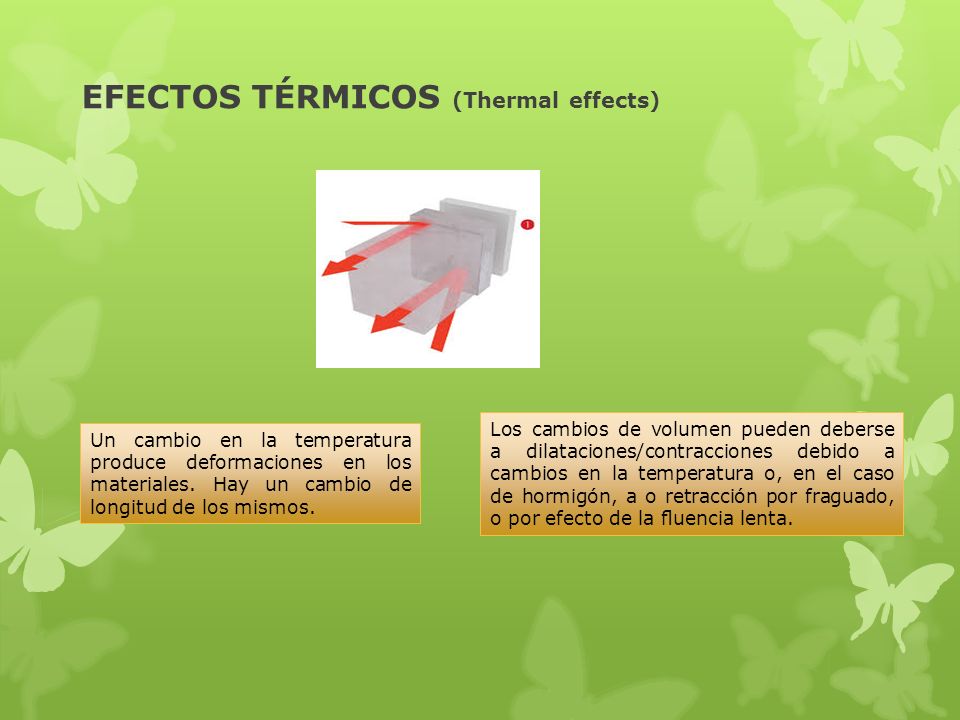

18 EFECTOS TÉRMICOS (Thermal effects)
Los cambios de volumen pueden deberse a dilataciones/contracciones debido a cambios en la temperatura o, en el caso de hormigón, a o retracción por fraguado, o por efecto de la fluencia lenta. Un cambio en la temperatura produce deformaciones en los materiales. Hay un cambio de longitud de los mismos.

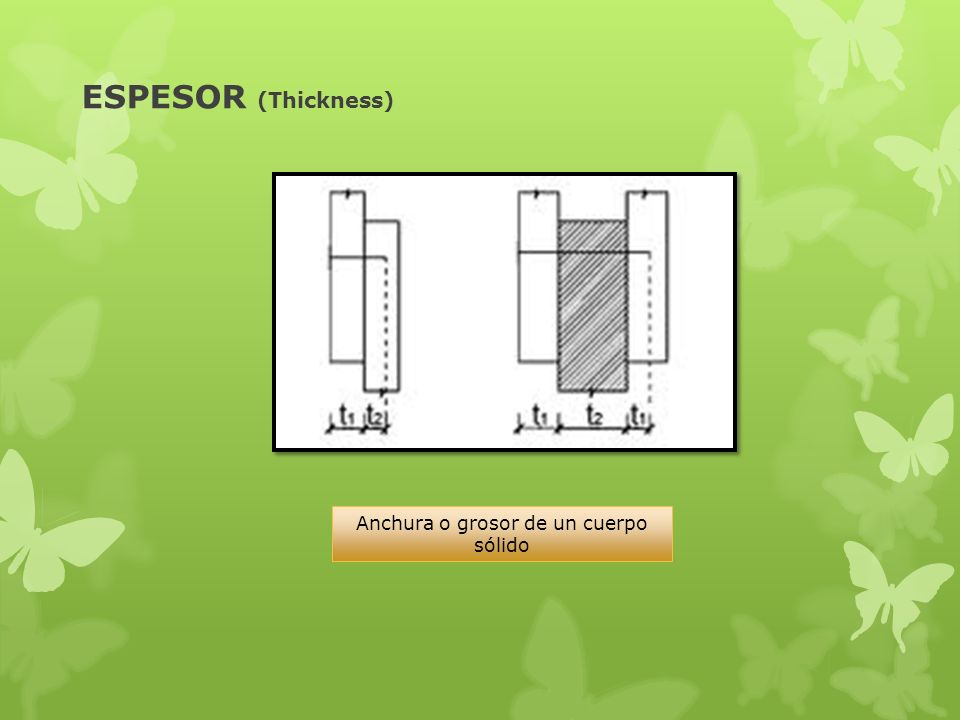

19 Anchura o grosor de un cuerpo sólido
ESPESOR (Thickness) Anchura o grosor de un cuerpo sólido

20 CÁSCARAS DELGADAS (Thin shells)
Estructuras espaciales tridimensionales, hechas de una o más losas curvas o losas plegadas, cuyo espesor es pequeño en comparación con sus otras dimensiones Se caracterizan por su comportamiento tridimensional frente a la carga, determinado por la geometría de sus formas, la manera en las que están apoyadas y la naturaleza de la carga aplicada.

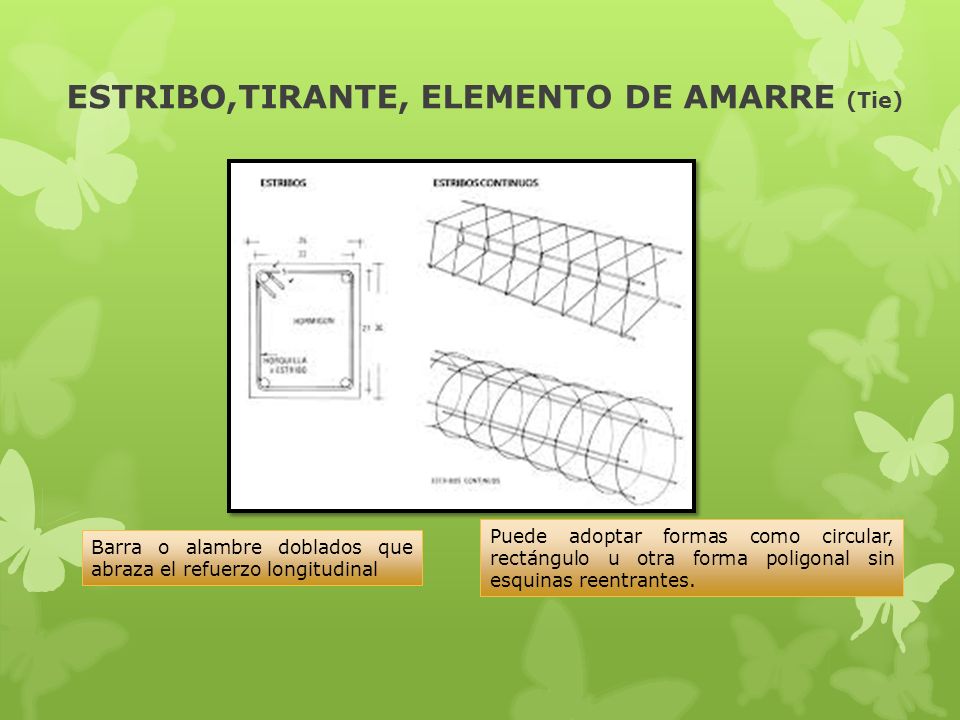

21 ESTRIBO,TIRANTE, ELEMENTO DE AMARRE (Tie)
Puede adoptar formas como circular, rectángulo u otra forma poligonal sin esquinas reentrantes. Barra o alambre doblados que abraza el refuerzo longitudinal

22 TENSOR (Tie (In Strut & Tie))
Pueden ser barras o cables. Elemento constructivo que está sometido principalmente a esfuerzos de tracción. Tienen como misión dar mayor rigidez y resistencia a la estructura.

23 ELEMENTOS DE AMARRE (Tie elements)
En las conexiones los elementos principales de pórticos debe disponerse de confinamiento para los empalmes del refuerzo que continúa y para el anclaje de refuerzo que termina en tales conexiones. Consisten en concreto exterior, o en estribos cerrados o espirales interiores.

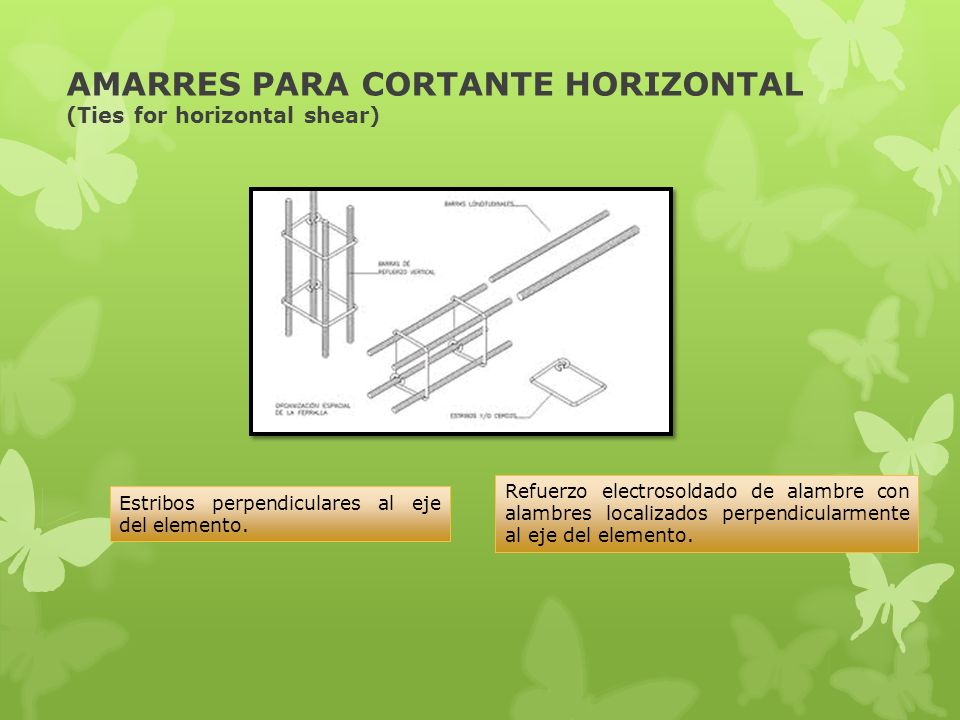

24 AMARRES PARA CORTANTE HORIZONTAL (Ties for horizontal shear)
Refuerzo electrosoldado de alambre con alambres localizados perpendicularmente al eje del elemento. Estribos perpendiculares al eje del elemento.

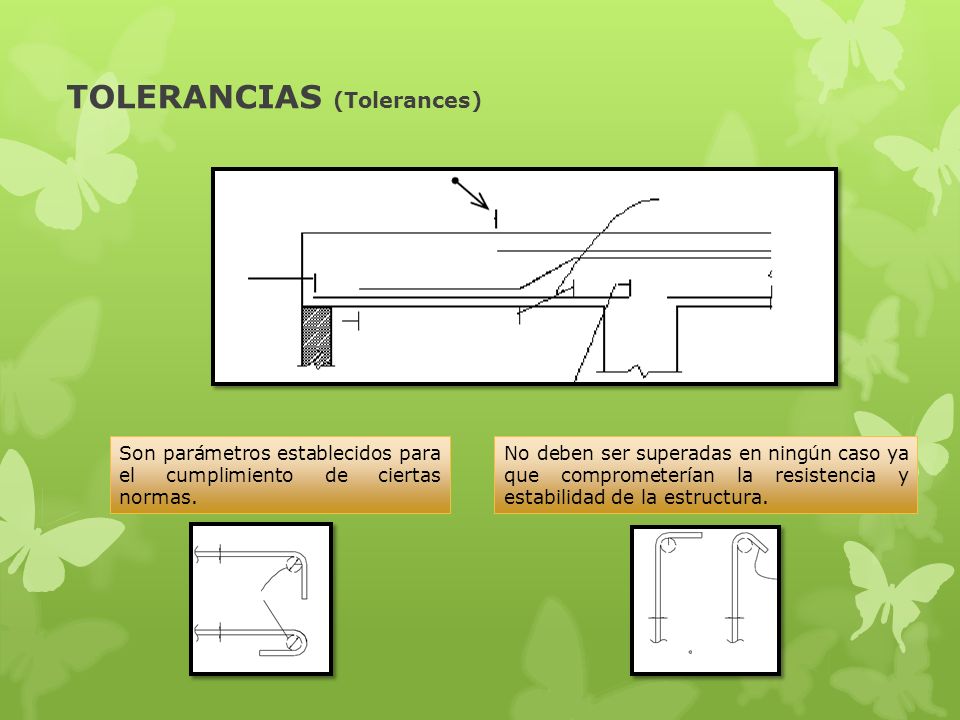

25 TOLERANCIAS (Tolerances)
Son parámetros establecidos para el cumplimiento de ciertas normas. No deben ser superadas en ningún caso ya que comprometerían la resistencia y estabilidad de la estructura.

26 TOLERANCIAS PARA COLOCACIÓN DEL REFUERZO (Tolerances for placing reinforcement)
El espaciamiento vertical de los estribos no debe exceder 16 diámetros de barra longitudinal, 48 diámetros de barra o alambre de los estribos, o la menor dimensión del elemento sometido a compresión. El espaciamiento libre entre hélices de la espiral no debe exceder de 75mm ni ser menor que 25mm. Doblez de 180° más una extensión de 4db pero no menor de 65mm en el extremo libre de la barra. Doblez de 90° más una extensión de 12db en el extremo libre de la barra.

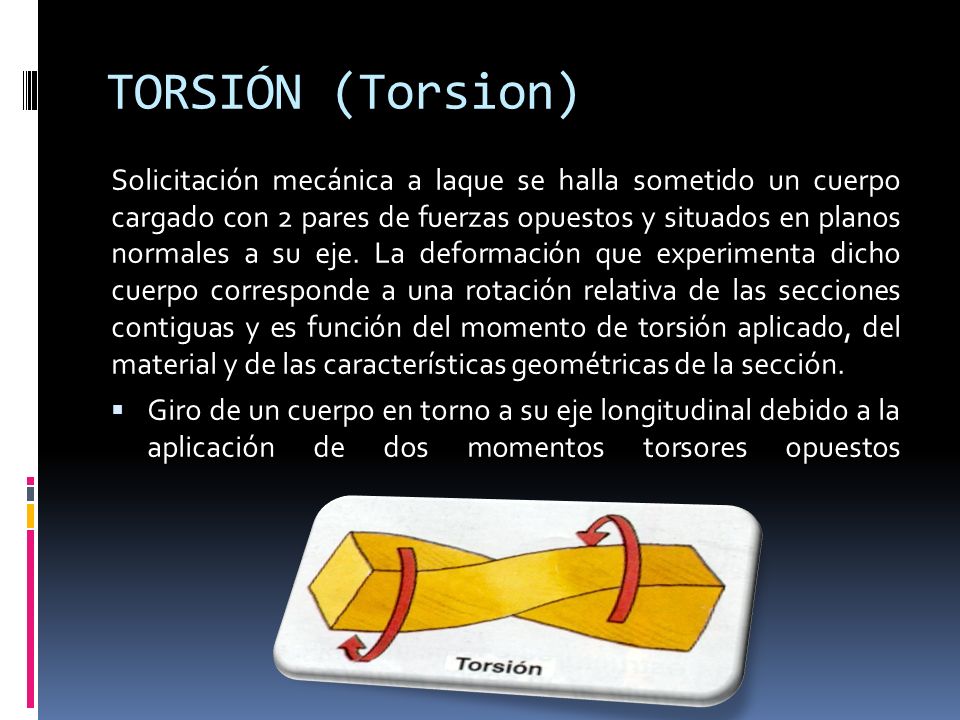

27 TORSIÓN (Torsion) Solicitación mecánica a laque se halla sometido un cuerpo cargado con 2 pares de fuerzas opuestos y situados en planos normales a su eje. La deformación que experimenta dicho cuerpo corresponde a una rotación relativa de las secciones contiguas y es función del momento de torsión aplicado, del material y de las características geométricas de la sección.  Giro de un cuerpo en torno a su eje longitudinal debido a la aplicación de dos momentos torsores opuestos

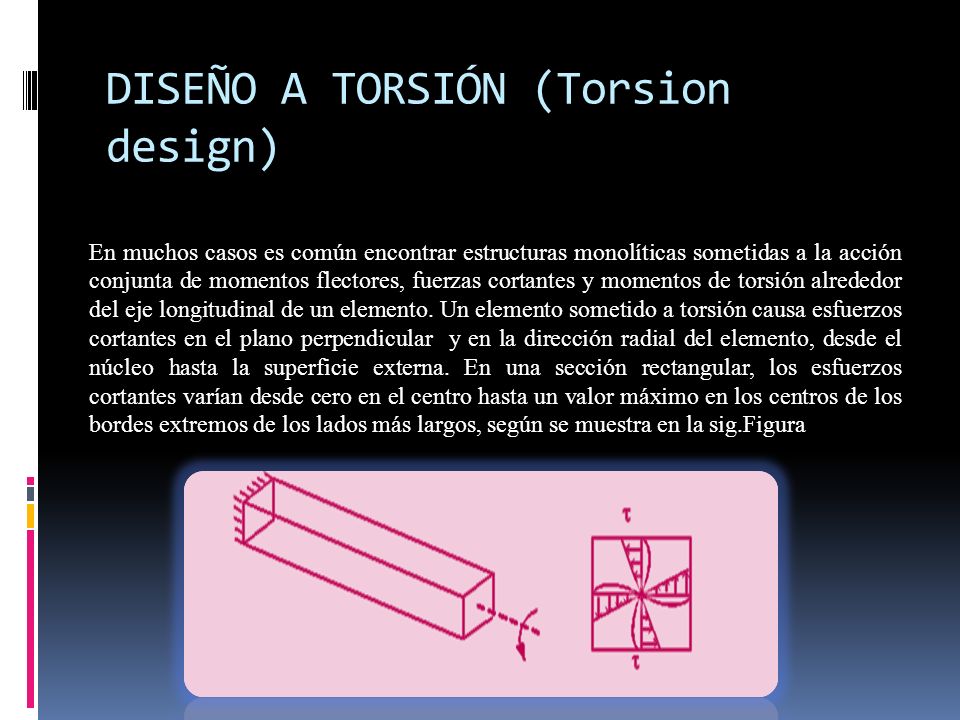

28 DISEÑO A TORSIÓN (Torsion design)
En muchos casos es común encontrar estructuras monolíticas sometidas a la acción conjunta de momentos flectores, fuerzas cortantes y momentos de torsión alrededor del eje longitudinal de un elemento. Un elemento sometido a torsión causa esfuerzos cortantes en el plano perpendicular  y en la dirección radial del elemento, desde el núcleo hasta la superficie externa. En una sección rectangular, los esfuerzos cortantes varían desde cero en el centro hasta un valor máximo en los centros de los bordes extremos de los lados más largos, según se muestra en la sig.Figura

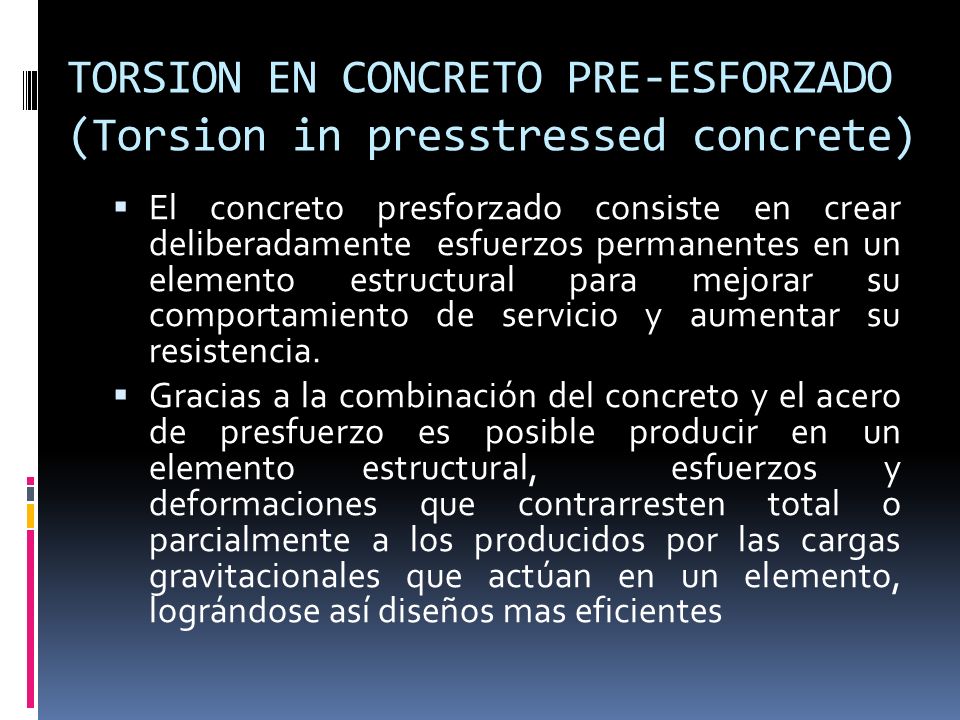

29 TORSION EN CONCRETO PRE-ESFORZADO (Torsion in presstressed concrete)
El concreto presforzado consiste en crear deliberadamente esfuerzos permanentes en un elemento estructural para mejorar su comportamiento de servicio y aumentar su resistencia. Gracias a la combinación del concreto y el acero de presfuerzo es posible producir en un elemento estructural, esfuerzos y deformaciones que contrarresten total o parcialmente a los producidos por las cargas gravitacionales que actúan en un elemento, lográndose así diseños mas eficientes

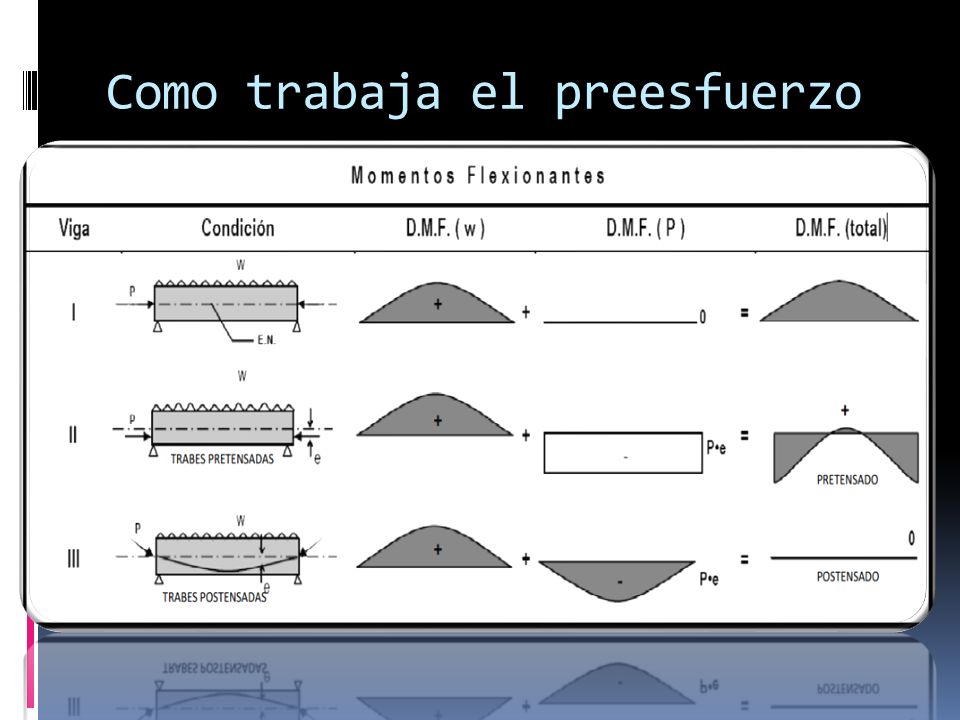

30 Como trabaja el preesfuerzo

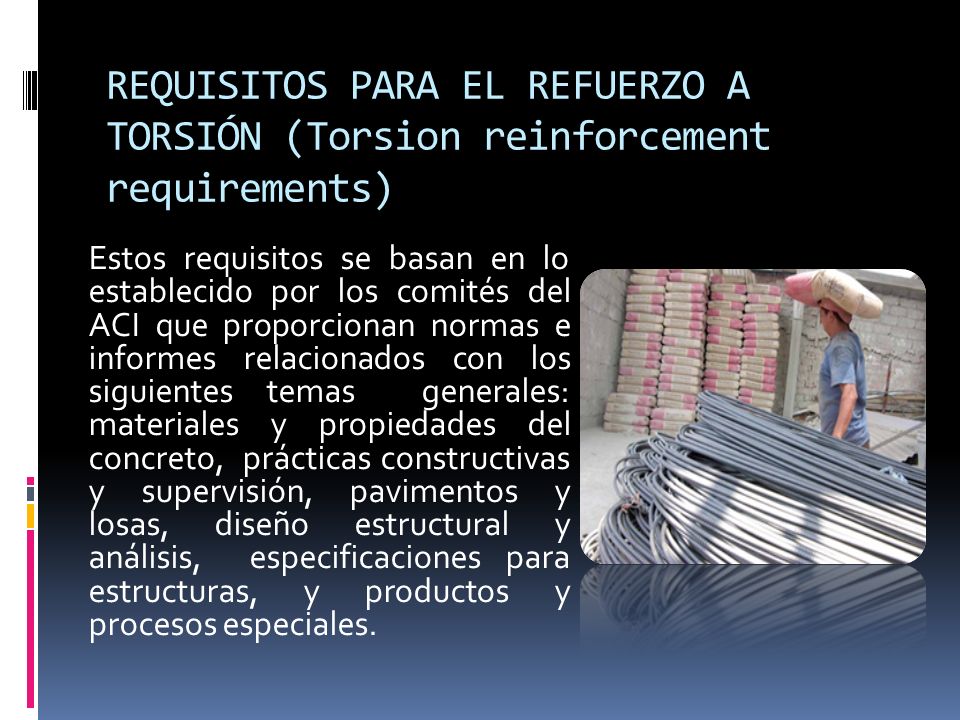

31 REQUISITOS PARA EL REFUERZO A TORSIÓN (Torsion reinforcement requirements)
Estos requisitos se basan en lo establecido por los comités del ACI que proporcionan normas e informes relacionados con los siguientes temas generales: materiales y propiedades del concreto, prácticas constructivas y supervisión, pavimentos y losas, diseño estructural y análisis, especificaciones para estructuras, y productos y procesos especiales.

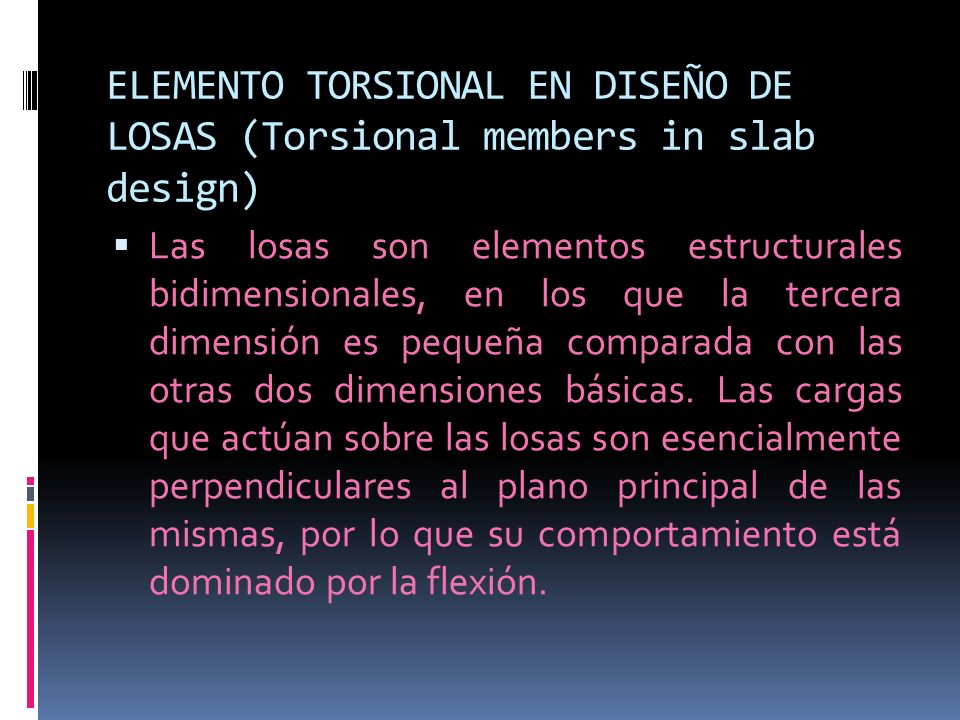

32 ELEMENTO TORSIONAL EN DISEÑO DE LOSAS (Torsional members in slab design)
Las losas son elementos estructurales bidimensionales, en los que la tercera dimensión es pequeña comparada con las otras dos dimensiones básicas. Las cargas que actúan sobre las losas son esencialmente perpendiculares al plano principal de las mismas, por lo que su comportamiento está dominado por la flexión.

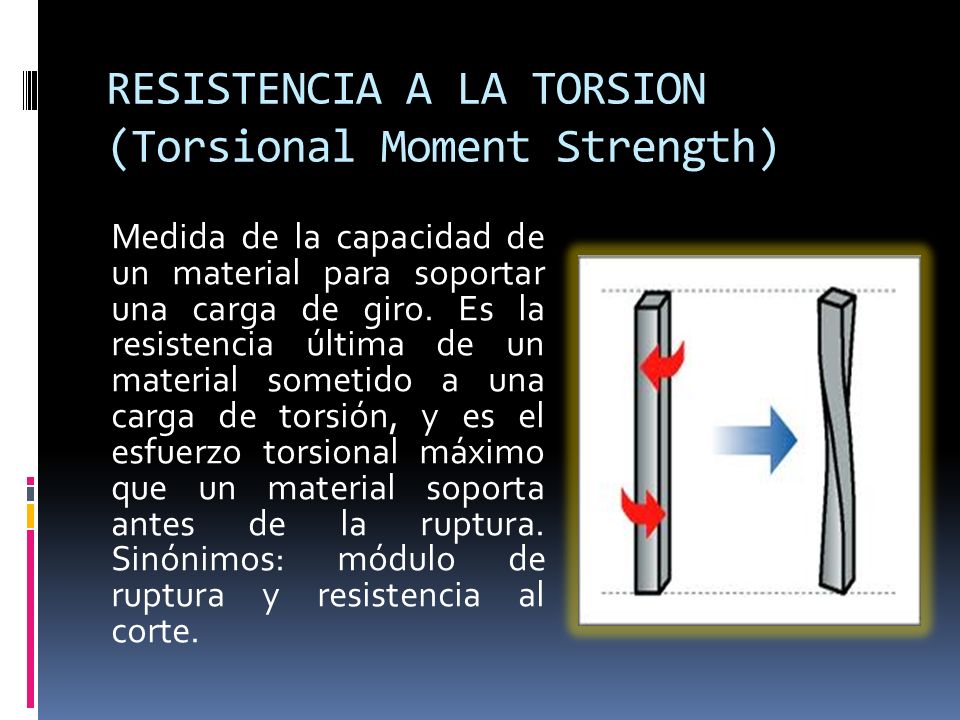

33 RESISTENCIA A LA TORSION (Torsional Moment Strength)
Medida de la capacidad de un material para soportar una carga de giro. Es la resistencia última de un material sometido a una carga de torsión, y es el esfuerzo torsional máximo que un material soporta antes de la ruptura. Sinónimos: módulo de ruptura y resistencia al corte.

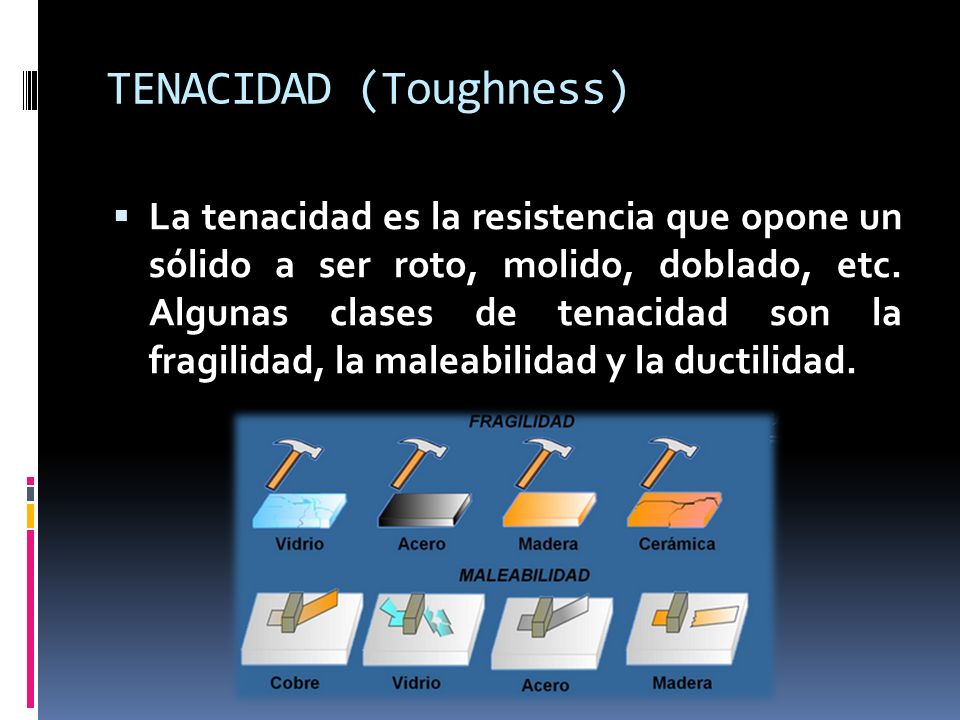

34 TENACIDAD (Toughness)
La tenacidad es la resistencia que opone un sólido a ser roto, molido, doblado, etc. Algunas clases de tenacidad son la fragilidad, la maleabilidad y la ductilidad.

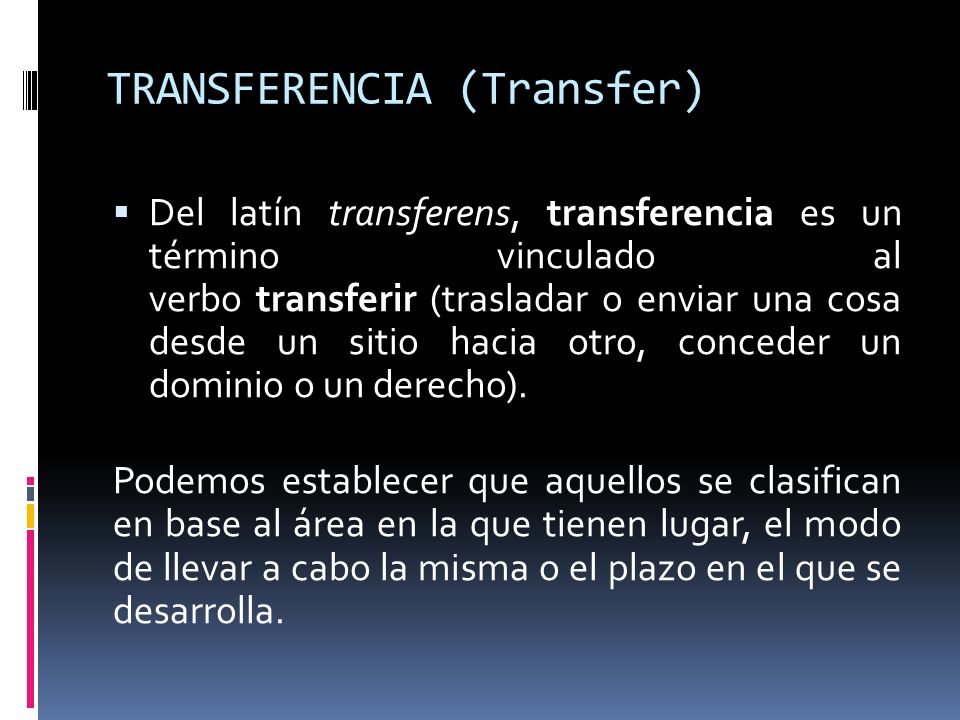

35 TRANSFERENCIA (Transfer)
Del latín transferens, transferencia es un término vinculado al verbo transferir (trasladar o enviar una cosa desde un sitio hacia otro, conceder un dominio o un derecho).  Podemos establecer que aquellos se clasifican en base al área en la que tienen lugar, el modo de llevar a cabo la misma o el plazo en el que se desarrolla.

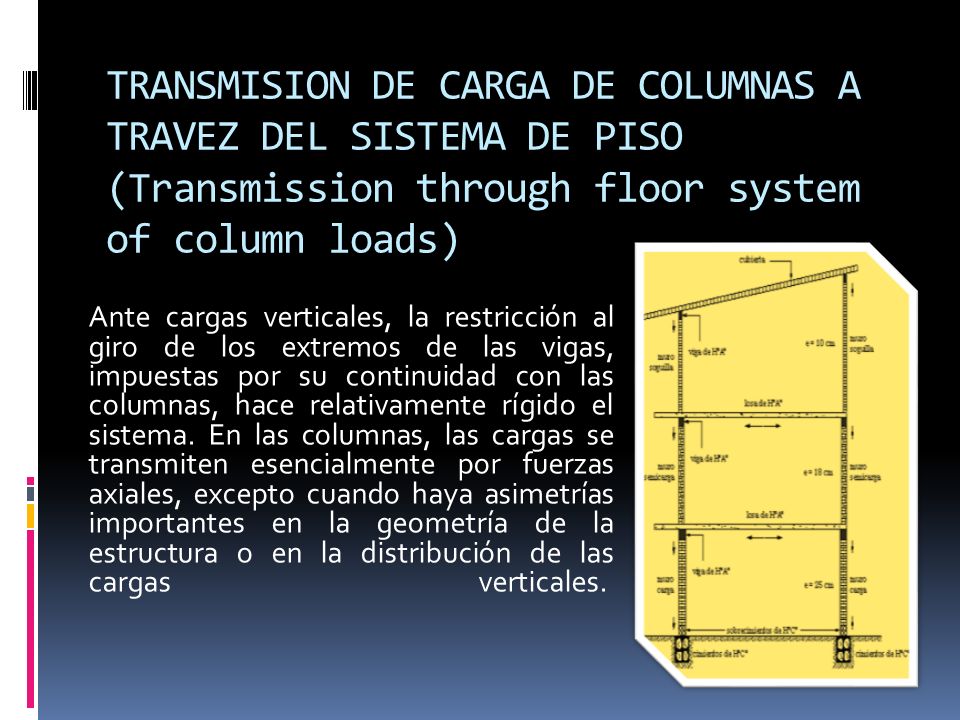

36 TRANSMISION DE CARGA DE COLUMNAS A TRAVEZ DEL SISTEMA DE PISO (Transmission through floor system of column loads) Ante cargas verticales, la restricción al giro de los extremos de las vigas, impuestas por su continuidad con las columnas, hace relativamente rígido el sistema. En las columnas, las cargas se transmiten esencialmente por fuerzas axiales, excepto cuando haya asimetrías importantes en la geometría de la estructura o en la distribución de las cargas verticales.

37 TRANSVERSAL (Transverse)
El adjetivo transversal puede hacer foco en el objeto o elemento que se ubica atravesado de un lado hacia otro extremo, o que se interpone de manera perpendicular con aquello de que se trata. Claro que, a juzgar por la teoría, el término también puede hacer mención a lo que se desvía de la orientación recta o principal.

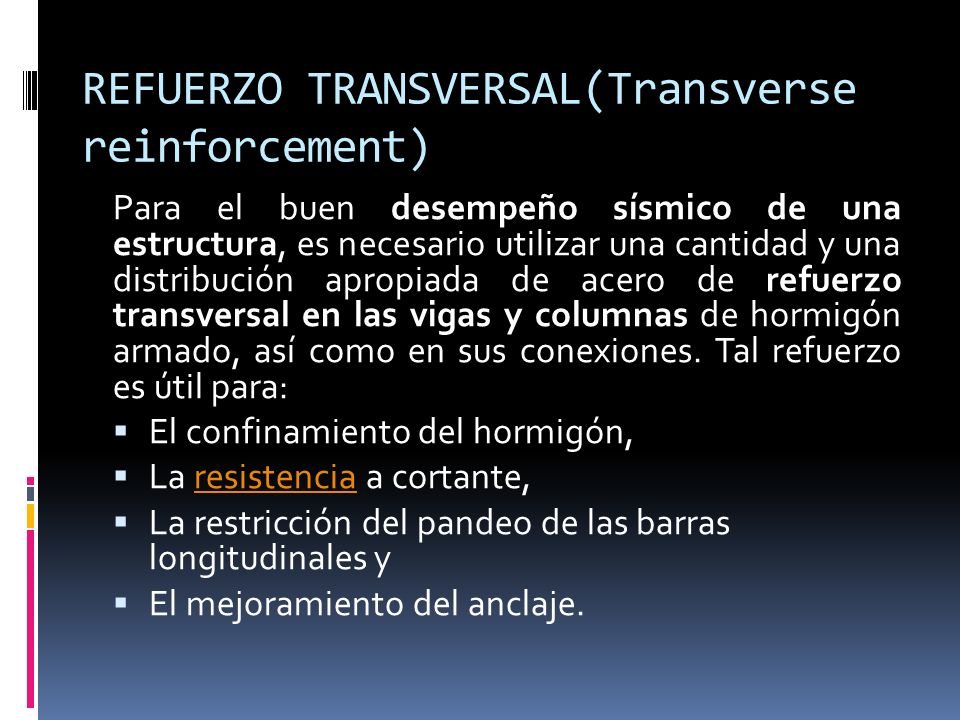

38 REFUERZO TRANSVERSAL(Transverse reinforcement)
Para el buen desempeño sísmico de una estructura, es necesario utilizar una cantidad y una distribución apropiada de acero de refuerzo transversal en las vigas y columnas de hormigón armado, así como en sus conexiones. Tal refuerzo es útil para: El confinamiento del hormigón, La resistencia a cortante, La restricción del pandeo de las barras longitudinales y El mejoramiento del anclaje.

39 CARGA AFERENTE(Tributary Load)
A la Reducción de la Carga Viva por Área Aferente que se da cuando el área de influencia del elemento estructural sea mayor o igual a 35 m2 y la carga viva sea superior a 1.80 kN/m² (180 kgf /m²) e inferior a 3.00 kN/m² (300 kgf/m²), la carga viva puede reducirse, a ésta se la llama carga aferente.

40 TUBERÍA (Tubing) Del latín tubus, un tubo es una pieza hueca que suele tener forma cilíndrica y que, por lo general, se encuentra abierta por ambos extremos. La unión de múltiples tubos permite crear una tubería, un conducto que permite el transporte de agua u otro líquido. Una tubería, puede construirse a partir de tres métodos básicos de fabricación: sin costura (ayuda a contener la presión gracias a su homogeneidad), con costura longitudinal (una soldadura recta que sigue una generatriz) o con costura helicoidal (la soldadura se realiza en espiral). Las tuberías permiten trasladar el agua potable hasta las casas residenciales o facilitar el desalojo de las aguas servidas o cloacales.

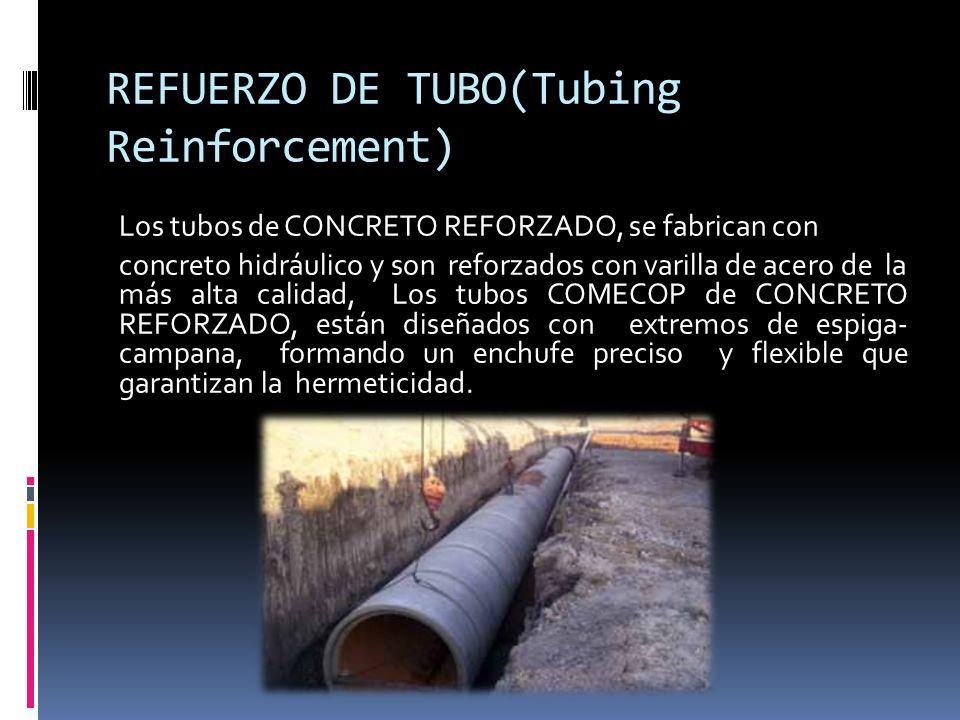

41 REFUERZO DE TUBO(Tubing Reinforcement)
Los tubos de CONCRETO REFORZADO, se fabrican con concreto hidráulico y son reforzados con varilla de acero de la más alta calidad, Los tubos COMECOP de CONCRETO REFORZADO, están diseñados con extremos de espiga- campana, formando un enchufe preciso y flexible que garantizan la hermeticidad.

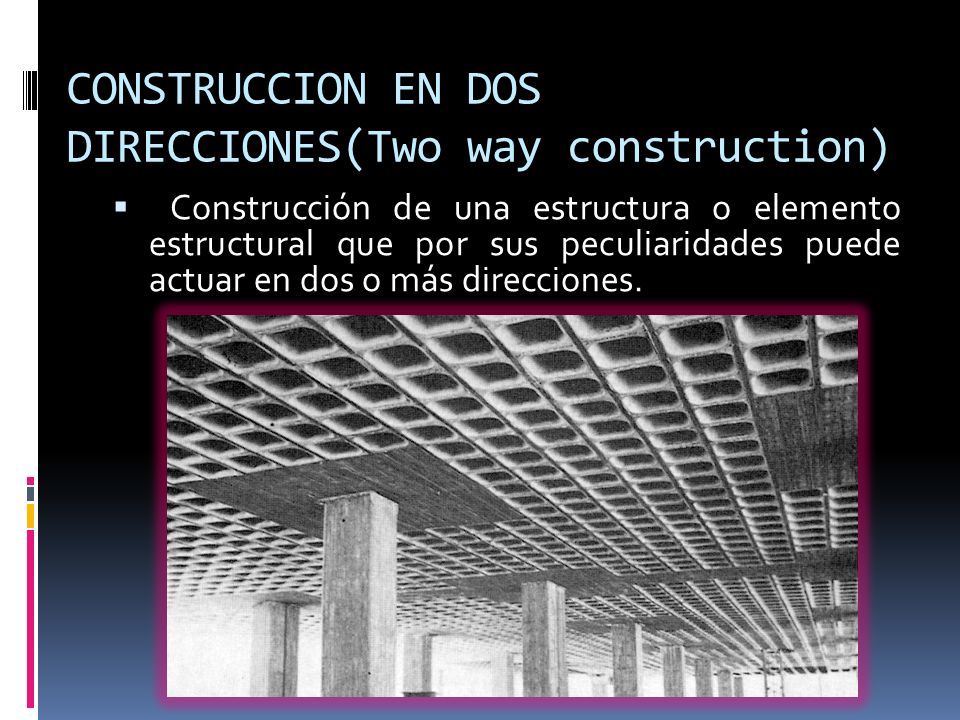

42 CONSTRUCCION EN DOS DIRECCIONES(Two way construction)
 Construcción de una estructura o elemento estructural que por sus peculiaridades puede actuar en dos o más direcciones.

43 LOSA EN DOS DIRECCIONES(Two way slab)
Una losa bidireccional es un panel de concreto armado por flexión en más de una sola dirección. Se han utilizado muchas variantes de este tipo de construcción para entrepisos y techos, incluyendo placas planas, losas planas macizas y losas planas aligeradas con huecos de cajonetas.

44 MÉTODO DE DISEÑO DIRECTO PARA LOSAS EN DOS DIRECCIONES(Two way slab direct design method)
Es un procedimiento aproximado para analizar sistemas de losas en dos direcciones solicitados exclusivamente por cargas gravitatorias. Debido a que se trata de un procedimiento aproximado, la aplicación de este método se limita a los sistemas de losas que satisfacen las limitaciones especificadas . Los sistemas de losas en dos direcciones que no satisfacen estas limitaciones se deben analizar mediante procedimientos más exactos tal como el Método del Pórtico Equivalente.

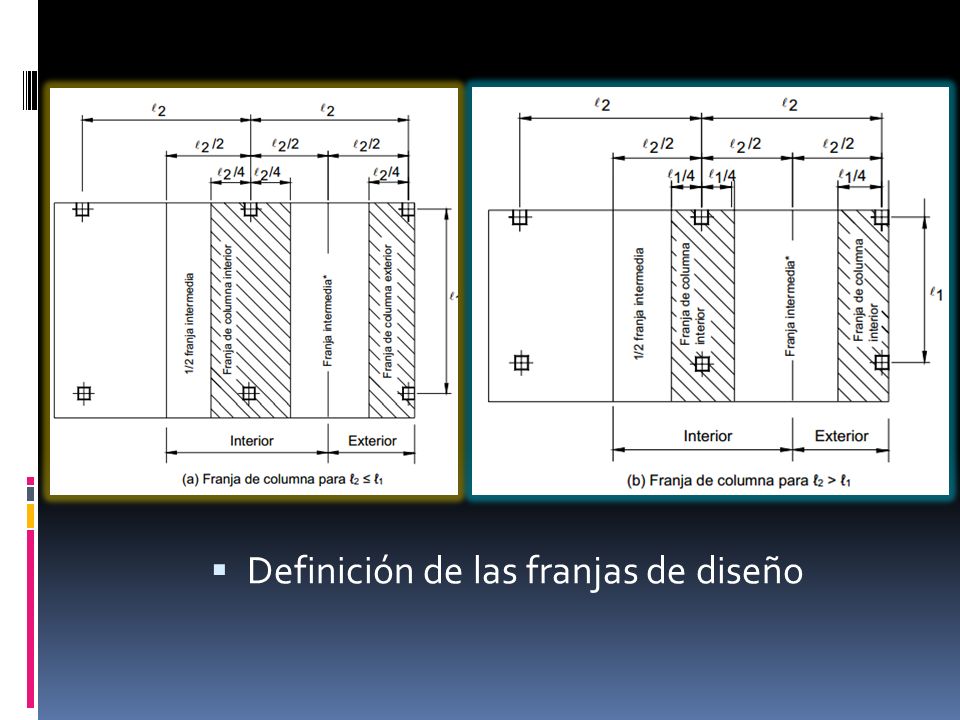

45 Definición de las franjas de diseño

46 MÉTODO DEL PÓRTICO EQUIVALENTE PARA DISEÑO DE LOSAS EN DOS DIRECCIONES (Two way slab equivalent frame method) Este método convierte un sistema aporticado tridimensional con losas en dos direcciones en una serie de pórticos bidimensionales (vigas placa y columnas), un sistema en el cual cada pórtico se extiende en la totalidad de la altura de la estructura. El ancho de cada pórtico equivalente se extiende hasta la mitad de la luz entre los centros de las columnas. El análisis completo del sistema de losas en dos direcciones consiste en analizar una serie de pórticos interiores y exteriores equivalentes que atraviesan la estructura transversal y longitudinalmente. Para cargas gravitatorias, las vigas placa en cada entrepiso o cubierta (nivel) se pueden analizar de forma independiente, considerando empotrados los extremos más alejados de las columnas.

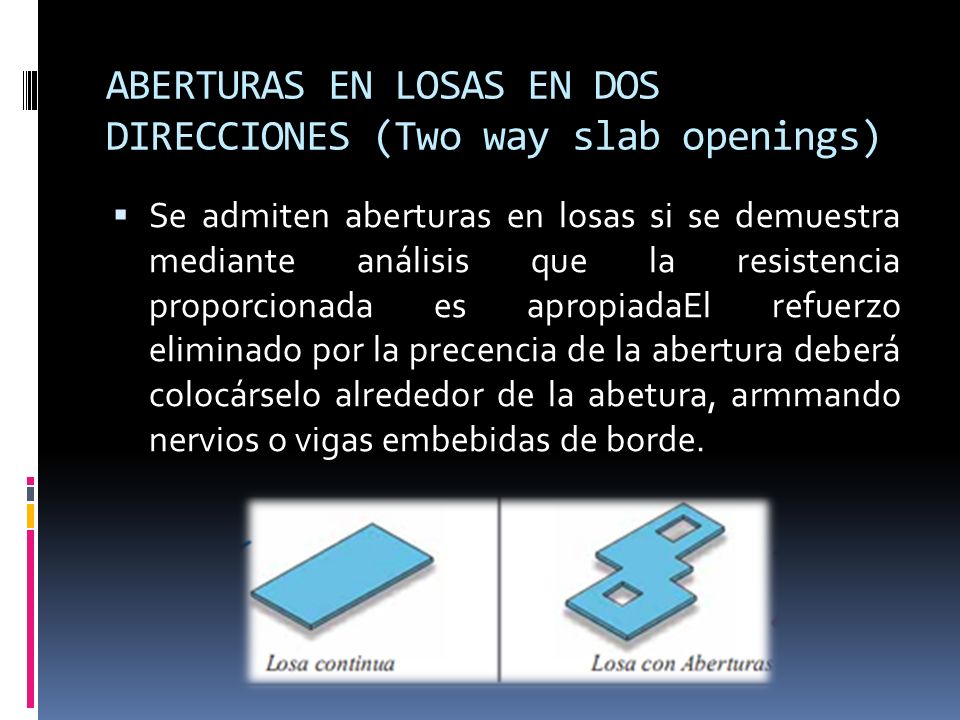

47 ABERTURAS EN LOSAS EN DOS DIRECCIONES (Two way slab openings)
Se admiten aberturas en losas si se demuestra mediante análisis que la resistencia proporcionada es apropiadaEl refuerzo eliminado por la precencia de la abertura deberá colocárselo alrededor de la abetura, armmando nervios o vigas embebidas de borde.

48

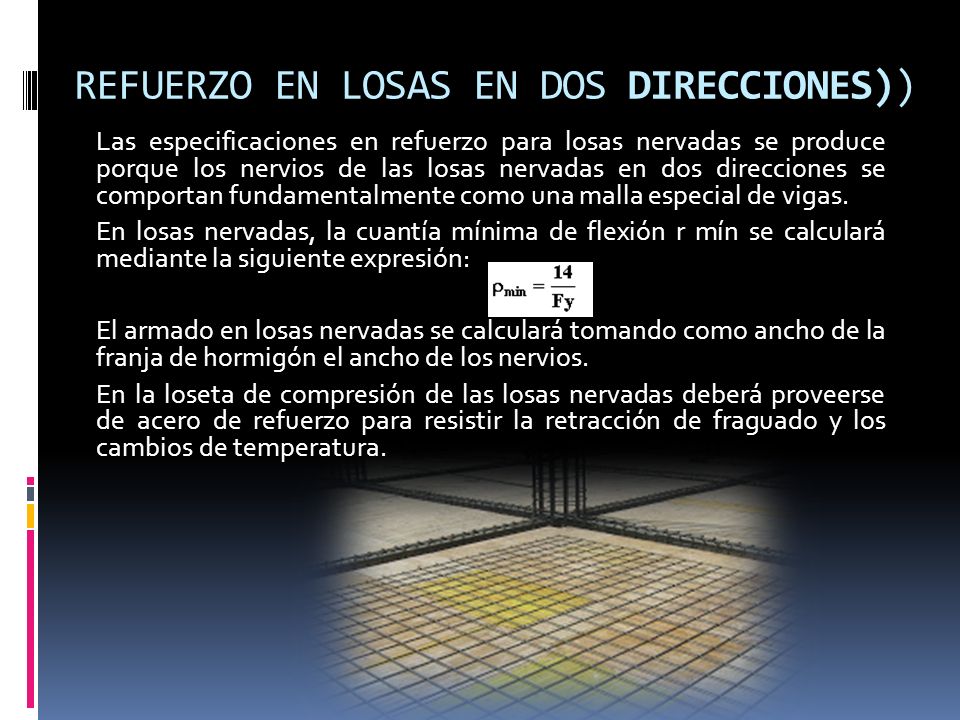

49 REFUERZO EN LOSAS EN DOS DIRECCIONES))
Las especificaciones en refuerzo para losas nervadas se produce porque los nervios de las losas nervadas en dos direcciones se comportan fundamentalmente como una malla especial de vigas. En losas nervadas, la cuantía mínima de flexión r mín se calculará mediante la siguiente expresión: El armado en losas nervadas se calculará tomando como ancho de la franja de hormigón el ancho de los nervios. En la loseta de compresión de las losas nervadas deberá proveerse de acero de refuerzo para resistir la retracción de fraguado y los cambios de temperatura.

50 LOSAS EN DOS DIRECCIONES (Two wayslab)
Cuando las losas se sutentan en dos direcciones ortogonales, se desarrolan esfuerzos y deformaciones en ambas direcciones, recibiendo el nombre de losas bidirecionales.

51 GRACIAS
