SITUACIÓN ACTUAL DEL SISTEMA ELÉCTRICO NACIONAL

Presentaciones similares


Presentación del tema: "SITUACIÓN ACTUAL DEL SISTEMA ELÉCTRICO NACIONAL"— Transcripción de la presentación:

1 SITUACIÓN ACTUAL DEL SISTEMA ELÉCTRICO NACIONAL
Actualizada al 25 de Diciembre de 2009 La energía del pueblo... a su servicio

2 Situación Actual

3 DEMANDA Y GENERACIÓN DEL SISTEMA ELÉCTRICO NACIONAL DURANTE 2009
DEMANDA PROMEDIO MW OTRAS EMPRESAS APORTAR MW 30 % EDELCA APORTA MW 70 % UNIDADES DISPONIBLES EDELCA: MACAGUA: 19 DE 20 CARUACHI: 11 DE 12 GURI I: 7 DE 10 GURI II: 9 DE 10 CENTRAL GURI 6200 MW (63 %)‏

4 Demanda de Potencia del Sistema Eléctrico Nacional Período 2002-2012
Potencia Promedio‏ (MW)‏ 1,9% 0,2 % 7,4% 8,0% 6,6% 2,2% 4,3% 4,5% 2,0% 2,0% 3,5% Nota: Las demandas del período son estimadas.

5 UBICACIÓN DE LA CUENCA DEL RÍO CARONÍ
VENEZUELA Caracas COLOMBIA BRASIL MAR CARIBE MACAGUA CARUACHI TOCOMA GURI TAYUCAY AURAIMA ARIPICHI CIUDAD PTO. ORDAZ SAN FELIX BOLIVAR RIO CARONI RIO PARAGUA ORINOCO EUTOBARIMA SITIO DE PRESA PTO. ORDAZ CUENCA DE CARONÍ km2 CAUDAL MEDIO ANUAL m3/s

6 Comportamiento Histórico del Río Caroní en el año 2009
La presente gráfica presenta el comportamiento en el presente año del caudal de aportes del Rio Caroní comparándolo con los máximos, mínimos y promedios históricos de los 60 años registrados. Cabe señalar que las curvas de máximos, mínimos y promedios son curvas de referencia. .Se observa que en los primeros 5 meses del presente año se registraron aportes por encima del promedio llegando incluso a registrar máximos históricos. Este comportamiento permitió que el nivel del embalse Guri se mantuviese dentro de la zona segura de operación. Sin embargo a partir del mes de mayo los aportes sufrieron un fuerte descenso ocasionando que el nivel del embalse alcanzara a finales del invierno la cota máxima de 268,14 m.s.n.m., casi 3 metros por dejado de su máxima capacidad. Es importante mencionar que los aportes durante los últimos 3 meses se han ubicado cerca de los mínimos históricos, excepto a principios de noviembre. Actualmente los aportes al embalse estan registrando valores por debajo de los mínimos históricos.

7 EFECTO DEL FENOMENO CLIMATOLÓGICO “EL NIÑO” EN LOS CAUDALES DE APORTES AL EMBALSE GURI

8 Comportamiento del Nivel del Embalse Guri
Comportamiento del Nivel del Embalse Guri. Período Enero Diciembre 2010 Nivel (m.s.n.m.)‏ Consumo de Potencia (MW)‏ NIVEL MÁXIMO 271 m.s.n,m Entrada de Planta Centro: 400 MW Entrada de Caruachi: 2000 MW COLAPSO NACIONAL

9 Comportamiento de Nivel del Embalse Guri en el año 2009
La presente gráfica muestra el comportamiento del nivel del embalse Guri durante el presente año, comparándolo con el nivel del año 2008 y la curva de niveles mínimos. Es importante destacar que el nivel del embalse inició el año con la cota 271msnm ( 100% del volumen útil del Embalse Guri), manteniéndose con valores altos durante el primer semestre del año. Sin embargo, los bajos aportes observados durante el periodo de lluvia ( entre junio y septiembre), impidieron que el nivel se recuperará a la cota 271 msnm, logrando solo alcanzar la cota msnm ( 88% del volumen útil del embalse Guri). Actualmente, los niveles del embalse Guri están descendiendo a razón de 10 cm por día, producto de los bajos aportes al embalse Guri y al uso extensivo de la energía eléctrica en el país, alcanzando el nivel de msnm a las 8:00 del día De acuerdo a las estimaciones que se han estado haciendo, el nivel del embalse Guri arrancaría el año 2010 con una cota próxima a msnsm ( 58% del volumen útil del embalse Guri). Como dato importante, el nivel del embalse Guri inició el año 2009 con la cota 271 msnm y el año 2010 lo hará con una cota casi 10 m por debajo. Nota: Las cotas corresponden al primer día de cada mes.

10 NIVELES DE OPERACIÓN DEL EMBALSE GURI.
NIVEL (m.s.n.m.)‏ NIVEL MÁXIMO‏ 271‏ m NIVEL ACTUAL 262‏ m (PRINCIPIOS DEL PERIODO DE SEQUIA)‏ NIVEL MÍNIMO 240 m OPERAR POR DEBAJO DE LA COTA 240 IMPLICA PARAR UN NÚMERO DE UNIDADES EQUIVALENTE A 5000 MW O 10 CIUDADES COMO CARACAS O 25 CIUDADES COMO SAN FELIX O 100 CIUDADES COMO UPATA 2

11 UBICACIÓN DE LAS TOMAS DE AGUA DE LAS UNIDADES DE GURI
240 m.s.n.m Nivel mínimo de Operación 4 m SUMERGENCIA 236 m.s.n.m. 228.5 m.s.n.m UNIDADES 11,12, 15, 16, 17, 18, 19 Y 20 CAIDA NETA MÍNIMA CMII (100 mts)‏ 219 m.s.n.m. 217 m.s.n.m. 196.5 m.s.n.m. UNIDADES 13 Y 14 UNIDADES 1 a 10 NIVEL AGUAS ABAJO 127 m.s.n.m.

12 GENERACIÓN DE EDELCA EN EL PERIODO DE 2005 - 2009
ENERGÍA (GWh)‏ ENERGÍA DISPONIBLE: MW AÑOS

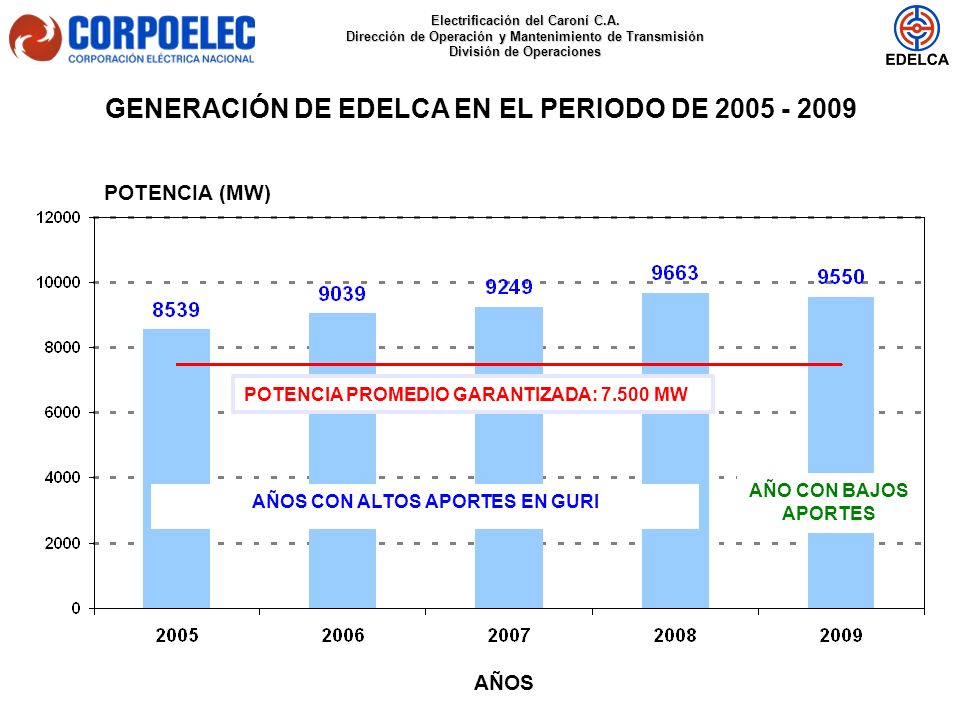

13 GENERACIÓN DE EDELCA EN EL PERIODO DE 2005 - 2009
POTENCIA (MW)‏ POTENCIA PROMEDIO GARANTIZADA: MW AÑO CON BAJOS APORTES AÑOS CON ALTOS APORTES EN GURI AÑOS

14 Zona de Maximización Hidroeléctrica
CURVA PARA ADMINISTRACIÓN DEL EMBALSE GURI EN EL PERÍODO NOV 2009 A JUN 2010 CONSIDERANDO 0% DE RIESGO DE DÉFICIT EN EL AÑO 2010 Nivel Guri (m.s.n.m.)‏ Zona de Maximización Hidroeléctrica Zona de Optimización Hidro-Térmica 25 de Diciembre de 2009 Nivel 0% Déficit: 265,97 m.s.n.m. Nivel Actual: 262,14 m.s.n.m. (-3,83 m)‏ Zona de Racionamientos para Garantizar el Suministro de enegía en el Año 2010 Límite Superior representa 0% de riesgo de déficit de energía en el año 2010 Nivel Guri Proyección Curva 0% Déficit en el 2010 Niveles Óptimos

15 USO DE LA ENERGÍA ELÉCTRICA GENERADA POR EDELCA
POTENCIA (MW)‏

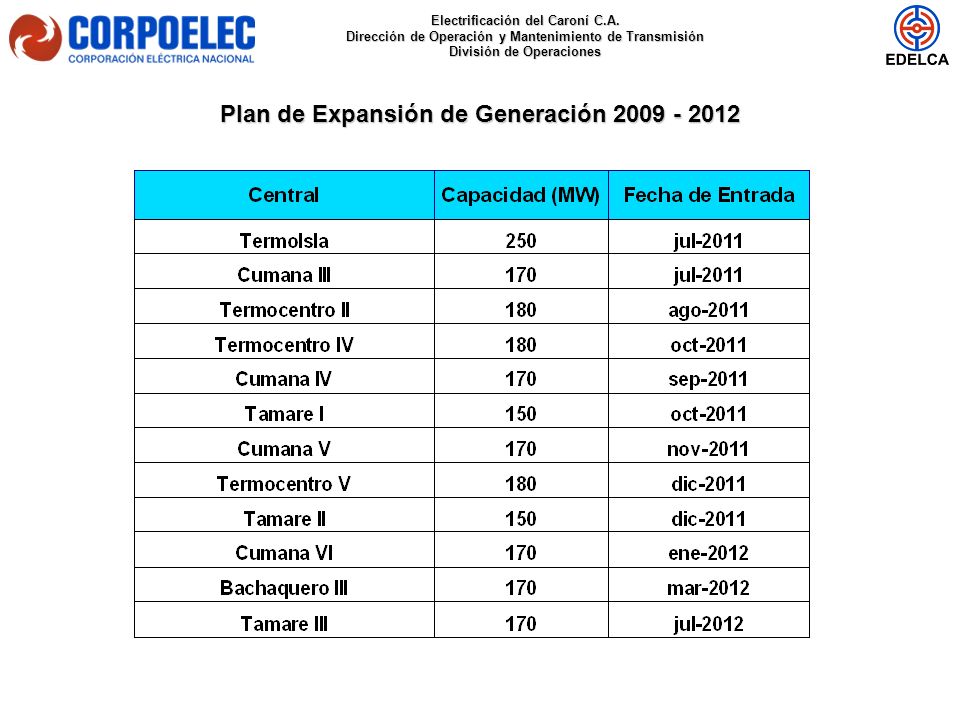

16 Plan de Expansión de Generación 2009 - 2012

17 Plan de Expansión de Generación 2009 - 2012

18 Evaluación del Suministro de Energía
en el Período

19 Generación de EDELCA en el periodo
Julio - Diciembre 2009 y Máxima Potencia Disponible para 0% de riesgo Potencia (MW)‏ Generación promedio de 9900 MW Potencia Disponible para no Colapsar: MW Julio Agosto Septiembre Octubre Noviembre Dic

20 Medidas para Evitar un Colapso Eléctrico Nacional
Reducción de la demanda de energía de Centros Comerciales. Instalación de de bombillos ahorradores adicionales a los ya instalados. Reducción de la demanda de energía de los edificios de la administración pública. (por decreto presidencial). Incremento de la generación termoeléctrica a sus niveles máximos. Aplicación del pliego tarifario de los grandes usuarios comerciales. Reducción de las ventas de energía a Brasil en 70%. Reducción de la demanda de energía de las VENALUM, SIDOR Y ALCASA en 300 MW, 200 MW y 60 MW, para un total de 560 MW. Carta

21 Colapso Nacional en 120 días, se debe disminuir la demanda en 1600 MW
Comportamiento Estimado del Nivel del Embalse Guri en el periodo Diciembre de 2009 / Diciembre de 2010 con rio extremo seco Nivel Guri (m.s.n.m)‏ Colapso Nacional en 120 días, se debe disminuir la demanda en 1600 MW DIC ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC

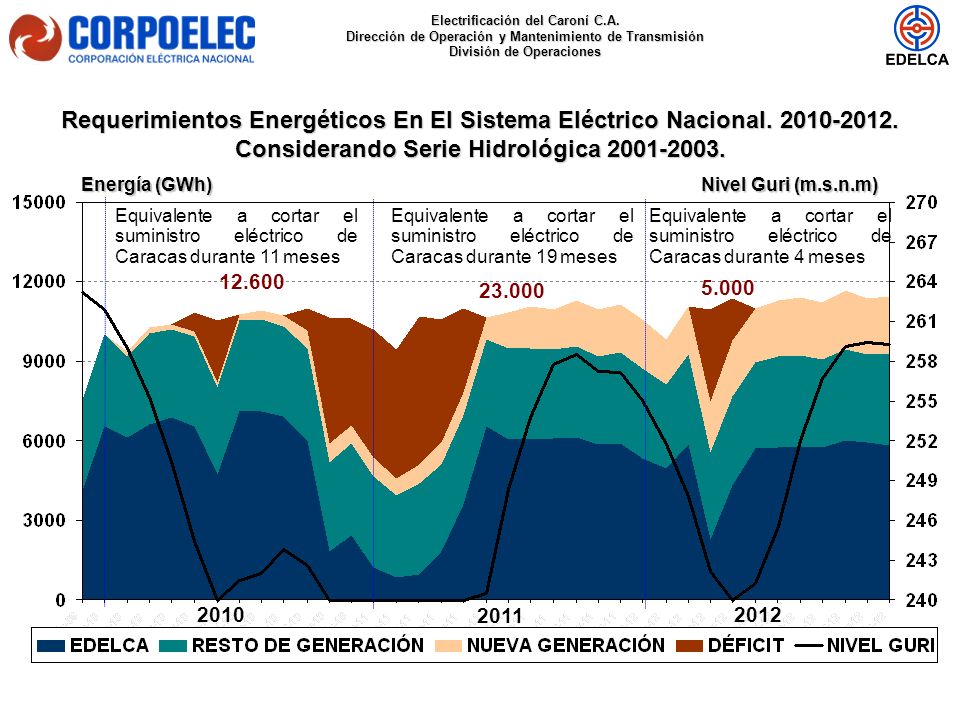

22 Considerando Serie Hidrológica 2001-2003.
Requerimientos Energéticos En El Sistema Eléctrico Nacional Considerando Serie Hidrológica Energía (GWh)‏ Nivel Guri (m.s.n.m)‏ Equivalente a cortar el suministro eléctrico de Caracas durante 11 meses Equivalente a cortar el suministro eléctrico de Caracas durante 19 meses Equivalente a cortar el suministro eléctrico de Caracas durante 4 meses 12.600 23.000 5.000 2010 2011 2012

23 Considerando Aportes Promedio Histórico
Requerimientos Energéticos En El Sistema Eléctrico Nacional Considerando Aportes Promedio Histórico Energía (GWh)‏ Nivel Guri (m.s.n.m)‏ 2010 2011 2012

24 Embalses de Occidente PRESA LA HONDA CENTRAL SAN AGATON

25 Embalse La Honda Río Uribante
Noviembre 2008 Octubre 2009

26 Central Hidroléctrica San Agatón
Embalse La Honda ( )‏

27 Central Hidroléctrica Simón Bolivar, en Guri
Embalse Guri ENERO 2009 DICIEMBRE 2009

28 Central Hidroléctrica Simón Bolivar, en Guri
Embalse Guri ( )‏
