Desarrollo de Proyectos de Generación y Transmisión Situación Actual, Retos a Mediano Plazo y Planificación César Butrón F.Julio 2012.

Presentación del tema: "Desarrollo de Proyectos de Generación y Transmisión Situación Actual, Retos a Mediano Plazo y Planificación César Butrón F.Julio 2012."— Transcripción de la presentación:

1 Desarrollo de Proyectos de Generación y Transmisión Situación Actual, Retos a Mediano Plazo y Planificación César Butrón F.Julio 2012

2 RESUMEN AL 2011 Potencia Efectiva-Año 2011 Total : 6 444 MW CC.HH. 48% CC.TT. 52% Producción – Energía Año 2010: 32 426 GWh Año 2011: 35 217 GWh (Δ : 8,61 %) % Producción 2011: CC.HH. 58 %, CC.TT. 42% Máxima Demanda Año 2010: 4 579 MW Año 2011: 4 961 MW (Δ : 8,34 %) Longitud de líneas al año 2011 220 kV: 9 646 km 500 kV: 89 km El Sistema Eléctrico Interconectado Nacional (SEIN)

3 Situación Actual 3

4 Fuente: SNMPE Proyecto Camisea

5 5 Evolución de la Potencia Efectiva en el SEIN 2003 – 2011

6 La zona Centro presenta superávit de capacidad de producción de energía de bajo costo. Las zonas Norte y Sur presentan balances deficitarios entre generación local y demanda. La consecuencia: la zona Centro exporta al Sur y al Norte. Congestión en las líneas de Transmisión. Se requiere mayor capacidad de transporte y nueva generación en ambas zonas. Desbalance entre Zonas Operativas del SEIN 6

7 7 CENTRO SUR LL.TT. SIERRA 220 kV (JUN - 2011) L.T. CHILCA - MARCONA - MONTALVO 500 kV (AGO - 2013) Proyectos de G y T Encaminados PROYECTO PLAN VINCULANTE: L.T. MACHUPICCHU - QUENCORO - ONOCORA 220 kV (ENE - 2014) L.T. ZAPALLAL – CHIMBOTE - TRUJILLO 500 kV (SET- 2012) NORTE Centrales Térmicas Reserva Fría (950 MW Diesel) REPOTENCIACIÓN L.T. MANTARO – SOCABAYA 220 kV (SET- 2011) L.T. TINTAYA - SOCABAYA 220 kV (ABR- 2013) L.T. ONOCORA - TINTAYA 220 kV (ENE - 2014) L.T. TRUJILLO - LA NIÑA 500 kV (DIC- 2013) L.T. CHICLAYO - PIURA 220 kV 2° T.(SET - 2011) 7 L.T. POMACOCHA-CARHUAMAYO 220 kV (SET - 2012) L.T. TALARA - PIURA 220 kV 2do circ. (SET - 2012) L.T. MACHUPICCHU - ABANCAY - COTARUSE 220 kV (FEB- 2013) L.T. CAJAMARCA NORTE - CACLIC 220 kV (MAY– 2014) L.T. CACLIC - MOYOBAMBA 220 kV (MAY– 2014) L.T. MOYOBAMBA – IQUITOS 220 kV (JUL– 2017) L.T. CAJAMARCA – CARHUAQUERO (ENE - 2014) L.T. TRUJILLO - GUADALUPE - CHICLAYO 220 kV 2° T (ABR- 2012) ~~~~

8 El Mediano Plazo 2012 - 2016 8

9 PROYECCIÓN DE LA DEMANDA 2012 - 2016 9 DEMANDA DEL SEIN CRECIMIENTO PROMEDIO

10 10 PROYECCIÓN DE LA DEMANDA 2012 - 2016 PROYECCIÓN ECONOMÉTRICA VEGETATIVA 2012 - 2016

11 11 PLAN DE OBRAS DE GENERACIÓN 2012 – 2016 11

12 12 PLAN DE OBRAS DE GENERACIÓN HASTA EL 2016

13 13 Proyección de la Potencia Instalada en el SEIN 2012 – 2016 Nota: Las centrales RER eólicas, solares y biomasa están agrupadas dentro del tipo térmico y las RER hidráulicas incluidas en el tipo hidráulica.

14 ESTIMACIÓN DE LA RESERVA A NIVEL DE SEIN 14 PERIODO 2012 - 2016

15 15 RESERVA 2012 – 2016 ESTIAJE Nota: Se considera que no habrá ampliación de suministro de gas natural de Camisea dentro del horizonte (se mantienen 392 MMPCD para generación eléctrica).

16 El Largo Plazo 16

17 DEMANDA DEL SEIN Y CRECIMIENTO PROMEDIO AL AÑO 2022: 17 PROYECCIÓN DE LA DEMANDA 2013 - 2022

18 Potencial de Recursos Energéticos para la Producción de Electricidad en el Perú Potencial Hidroeléctrico 58 937 MW (1) Potencial Eólico 225 000 MW (2) Potencial Geotérmico 69 445 MW (3) (1)Atlas del Potencial Hidroeléctrico del Perú – (DGER-MINEM, BM y GEF), Marzo 2011 (2)Atlas del Potencial Eólico del Perú – (http://www.foner.gob.pe/atlaseolicolibro.asp)http://www.foner.gob.pe/atlaseolicolibro.asp (3)Battocletti, Lawrence, B& Associates, Inc (1999) “Geothermal Resources in Peru (4)Plan Maestro de Electrificación Rural con Energía Renovable en el Perú (DGER-MINEM) (5)Libro de Reservas 2011 – DGH MEM Potencial Solar (4) Sierra: 5.5 – 6.5 kWh/m 2 Costa: 5.0 – 6.0 kWh/m 2 Selva: 4.5 – 5.0 kWh/m 2

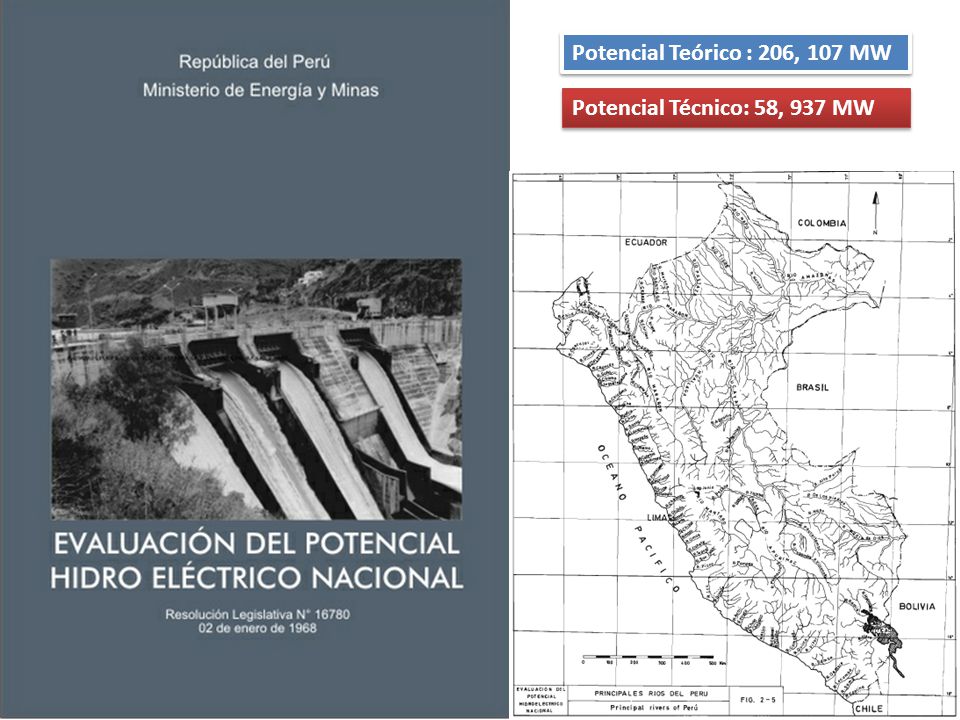

19 Potencial Teórico : 206, 107 MW Potencial Técnico: 58, 937 MW

20 20 CARTERA DE PROYECTOS DE GENERACIÓN PRIORIZADA DE ACUERDO AL ESTADO DE MADURACIÓN, CON POSIBILIDADES DE INGRESO HASTA EL AÑO 2022 (*) Centrales Hidroeléctricas en estudio y/o sin información hidrológica.

21 ~~~ ~ ~ ~ ~ GRANDES CENTRALES DEL NORTE 1400 MW C.H. VERACRUZ C.H. CHADINV GRANDES CENTRALES DEL ORIENTE 6700 MW C.H. INAMBARI C.H. MAINIQUE C.H. PAQUITZAPANGO C.H. TAMBO 40 C.H. TAMBO 60 OTRAS C.H. C.H. SAN GABAN I, III,IV GRANDES CENTRALES DEL SUR 850 MW C.H. MOLLOCO C.H. LLUTA / LLUCLLA CENTRALES TERMICAS CICLO COMBINADO SUR CENTRALES TERMICAS CICLO COMBINADO NORTE OTRAS 750 MW C.H. SANTA MARIA 21 INTERCONEXIÓN ECUADOR-COLOMBIA INTERCONEXIÓN BRASIL INTERCONEXIÓN CHILE

22 Planificación 22

23 23 Año 2018 Año 2018 Año 2022 Año 2022 x 3 Series Hidrológicas (Seca, Promedio, Húmeda) x 2 Condiciones Transmisión 9 futuros Demanda x Oferta Escenarios Simulados 216 x 3 Series Hidrológicas (Seca, Promedio, Húmeda) x 4 Planes 15 futuros Demanda x Oferta Escenarios Simulados 360 x 4 Planes x 2 Condiciones Transmisión Planificación de la Expansión de la Transmisión Total de Escenarios Simulados: 576

24 Línea Nueva 500 kV Línea Nueva 220 kV Repotenciación Factores de utilización promedio 24 PLAN ROBUSTO PARA EL AÑO 2022

25 25 VISIÓN DE LARGO PLAZO DE LA ESTRUCTURA DEL SISTEMA DE TRANSMISIÓN EN 500 KV DEL SEIN Plan Vinculante Plan Robusto 2022 Plan Transitorio Líneas de 500 kV Visión a futuro de nuevas líneas en 500 kV INTERCONEXIÓN ECUADOR-COLOMBIA INTERCONEXIÓN CHILE INTERCONEXIÓN BRASIL

26 Camisea AREA NORTE AREA SUR AREA CENTRO Generación Térmica en Chilca 26 Estructura de la Matriz de Generación Fuente NUMES Retos Demanda Continuamente Creciente

27 Retos Plan Vinculante de Transmisión Licitaciones Ley N° 28832 Concursos de Pro Inversión Subastas RER Convenio con Brasil Inversión Estatal ????

28 FIN 28
