1 EMERGENCIA ELÉCTRICA NACIONAL

2 SISTEMA ELÉCTRICO NACIONAL
SITUACIÓN ACTUAL SISTEMA ELÉCTRICO NACIONAL

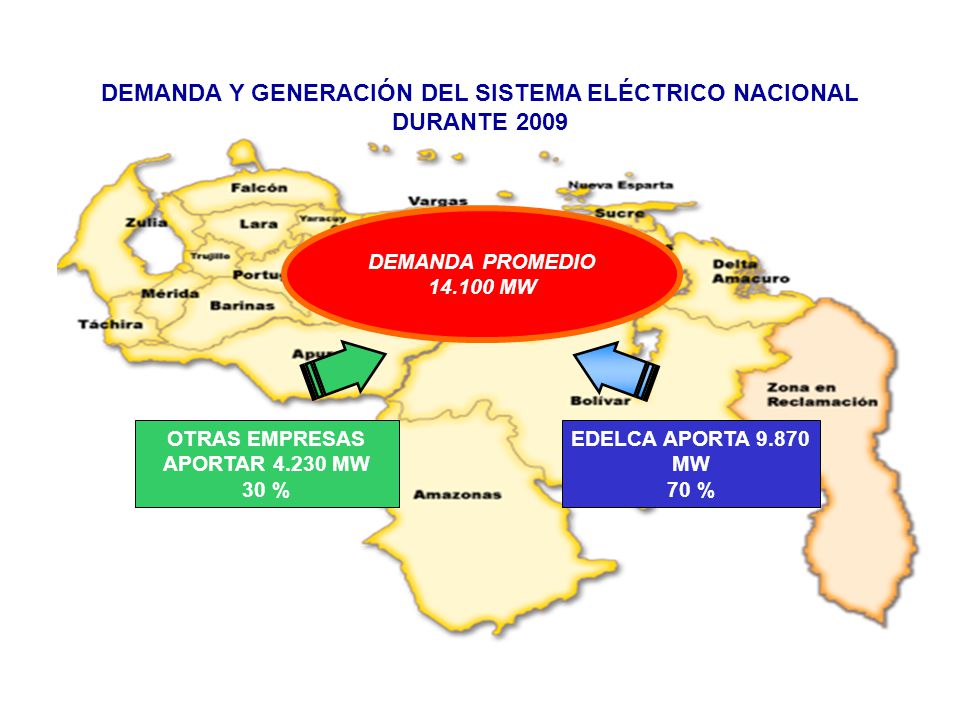

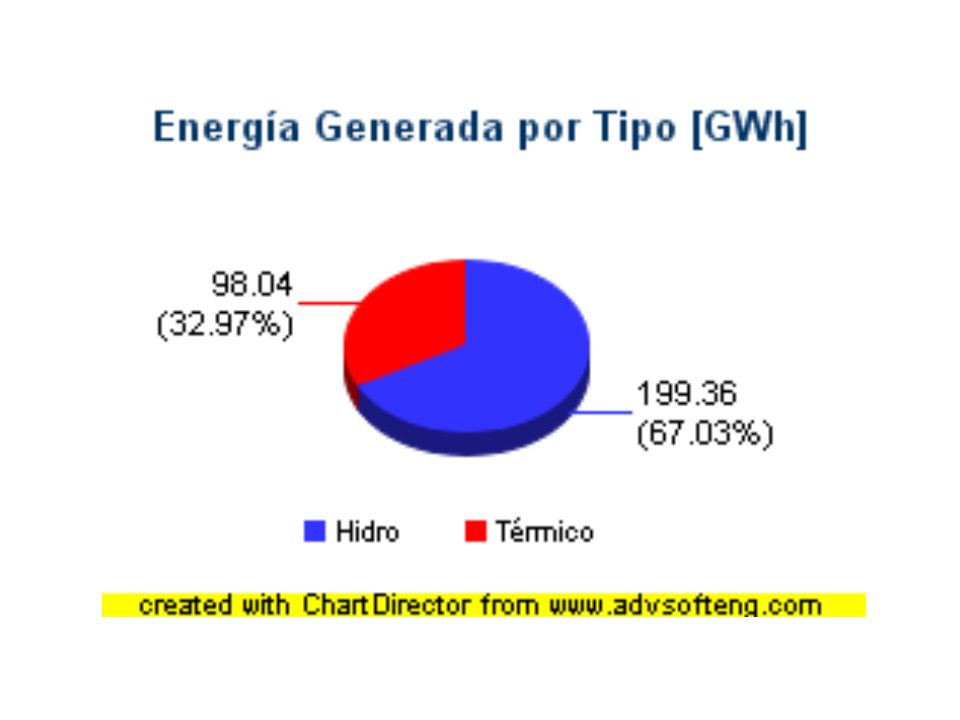

3 DEMANDA Y GENERACIÓN DEL SISTEMA ELÉCTRICO NACIONAL DURANTE 2009
DEMANDA PROMEDIO MW OTRAS EMPRESAS APORTAR MW 30 % EDELCA APORTA MW 70 %

4 Distribución de la Capacidad de Generación

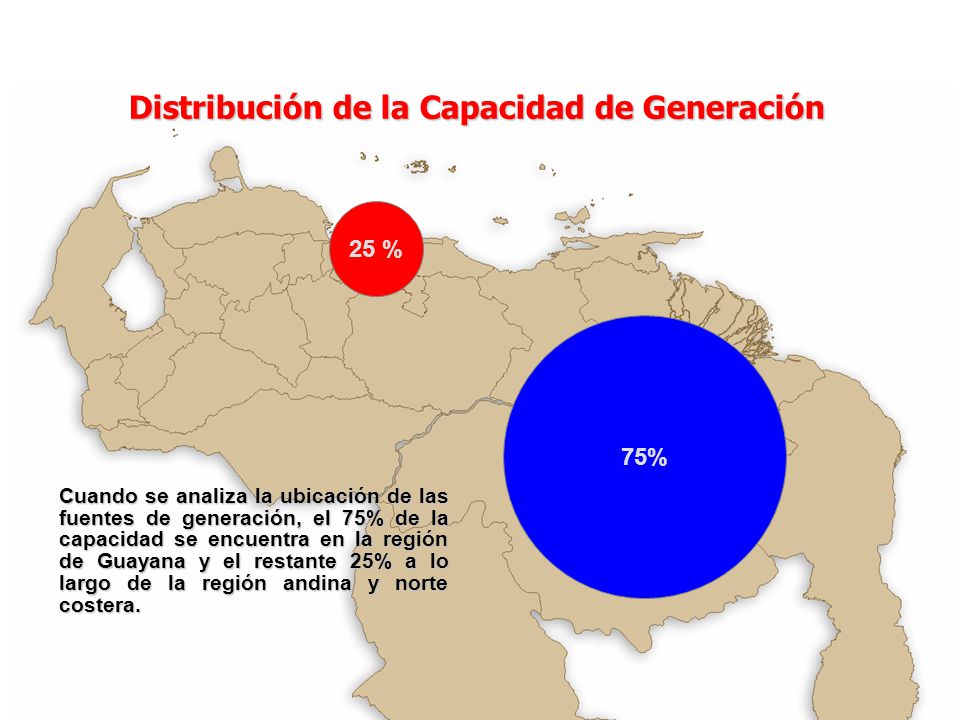

25 % 75% Cuando se analiza la ubicación de las fuentes de generación, el 75% de la capacidad se encuentra en la región de Guayana y el restante 25% a lo largo de la región andina y norte costera.

5 Distribución de la Demanda Eléctrica
80% 20 % Del total de la demanda del Sistema Eléctrico Nacional (SEN), el 20% se ubica en la región de Guayana y el 80% restante a lo largo de la región andina y norte costera.

6

7 Sistema Eléctrica Nacional

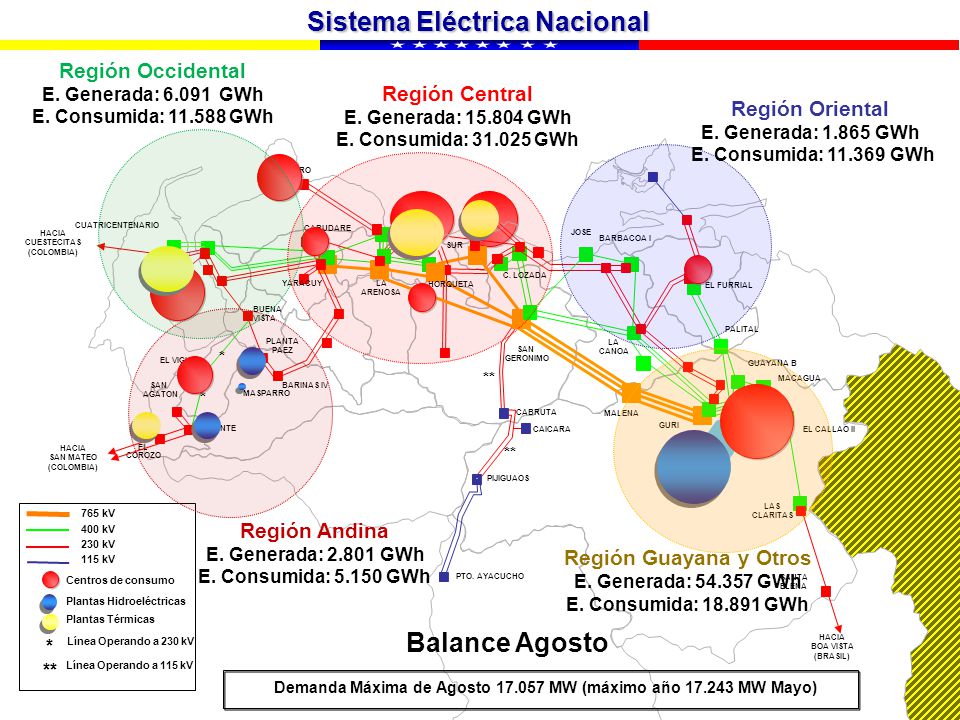

Región Occidental E. Generada: GWh E. Consumida: GWh Región Central E. Generada: GWh E. Consumida: GWh Región Oriental E. Generada: GWh E. Consumida: GWh ISIRO CUATRICENTENARIO HACIA CUESTECITAS (COLOMBIA) CABUDARE JOSE BARBACOA I SUR C. LOZADA YARACUY LA ARENOSA HORQUETA EL FURRIAL BUENA VISTA PALITAL PLANTA PAEZ LA CANOA * SAN GERONIMO EL VIGIA GUAYANA B ** MACAGUA SAN AGATON BARINAS IV * MASPARRO CABRUTA MALENA CARUACHI URIBANTE CAICARA GURI EL CALLAO II HACIA SAN MATEO (COLOMBIA) EL COROZO ** PIJIGUAOS LAS CLARITAS 765 kV 400 kV Región Andina E. Generada: GWh E. Consumida: GWh Región Guayana y Otros E. Generada: GWh E. Consumida: GWh 230 kV 115 kV Centros de consumo PTO. AYACUCHO SANTA ELENA Plantas Hidroeléctricas Plantas Térmicas Balance Agosto * Línea Operando a 230 kV HACIA BOA VISTA (BRASIL) ** Línea Operando a 115 kV Demanda Máxima de Agosto MW (máximo año MW Mayo)

8 Consumo de Energíapor Habitante de América Latina y el Caribe
Año 2006 Venezuela es el segundo mayor consumidor de energía eléctrica en Latinoamérica y El Caribe. Dentro del marco de la Corporación Eléctrica Nacional, creada por Decreto Presidencial el , esta presentación trata el tema de la situación financiera de la Corporación y sus empresas filiales. El objetivo es estimar los recursos necesarios en el corto plazo para afrontar los compromisos operativos y las ampliaciones del sistema que permitan mejorar el servicio y evitar, en la medida de lo posible, deficiencias en el suministro

9 Demanda de Potencia del Sistema Eléctrico Nacional Período 2002-2012
Potencia Promedio‏ (MW)‏ 1,9% 0,2 % 7,4% 8,0% 6,6% 2,2% 4,3% 4,5% 2,0% 2,0% 3,5% Nota: Las demandas del período son estimadas.

10 Tasa de Crecimiento Consumo de Energía [2009]

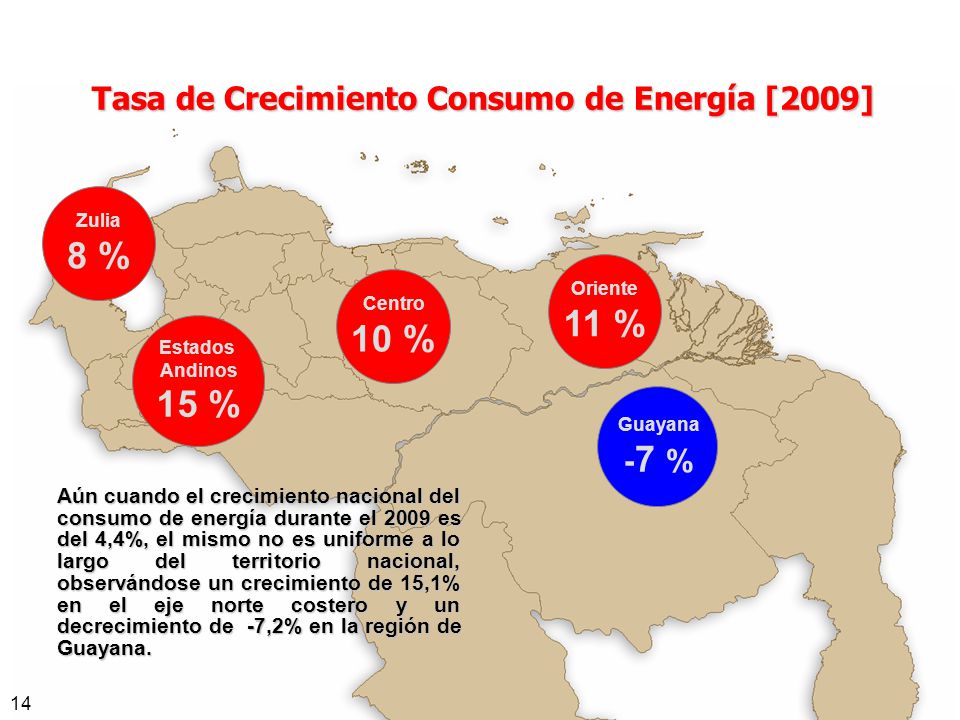

Zulia 8 % Oriente 11 % Centro 10 % Estados Andinos 15 % Guayana -7 % Aún cuando el crecimiento nacional del consumo de energía durante el 2009 es del 4,4%, el mismo no es uniforme a lo largo del territorio nacional, observándose un crecimiento de 15,1% en el eje norte costero y un decrecimiento de -7,2% en la región de Guayana. 14

11 Máximos niveles de exportación de potencia eléctrica desde Guayana

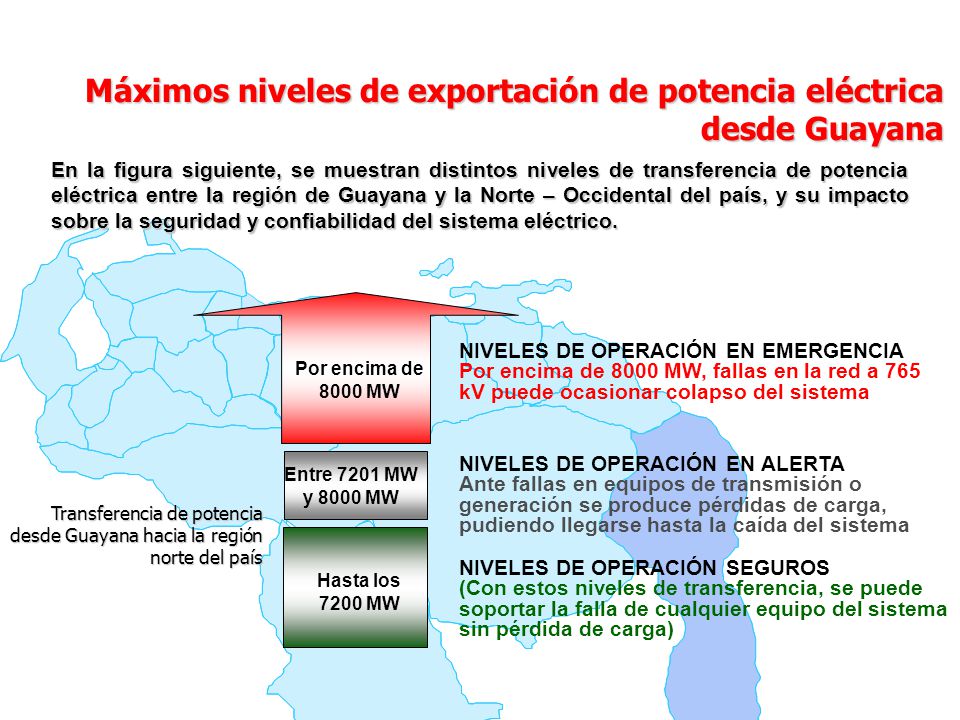

En la figura siguiente, se muestran distintos niveles de transferencia de potencia eléctrica entre la región de Guayana y la Norte – Occidental del país, y su impacto sobre la seguridad y confiabilidad del sistema eléctrico. NIVELES DE OPERACIÓN EN EMERGENCIA Por encima de 8000 MW, fallas en la red a 765 kV puede ocasionar colapso del sistema Por encima de 8000 MW NIVELES DE OPERACIÓN EN ALERTA Ante fallas en equipos de transmisión o generación se produce pérdidas de carga, pudiendo llegarse hasta la caída del sistema Entre 7201 MW y 8000 MW Transferencia de potencia desde Guayana hacia la región norte del país NIVELES DE OPERACIÓN SEGUROS (Con estos niveles de transferencia, se puede soportar la falla de cualquier equipo del sistema sin pérdida de carga) Hasta los 7200 MW

12 Sistema Eléctrica Nacional

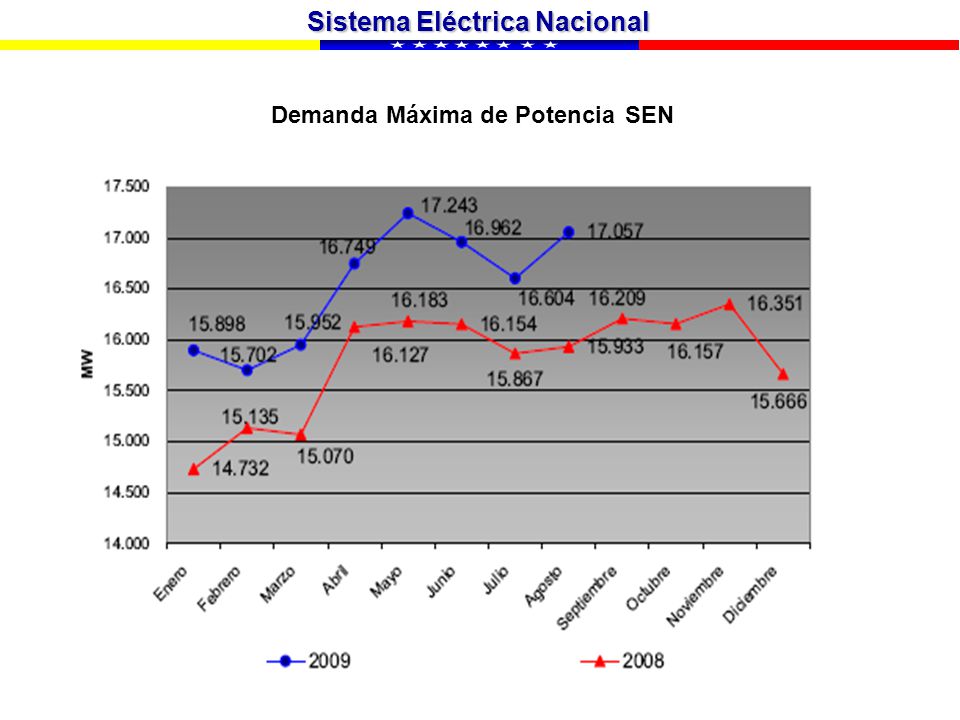

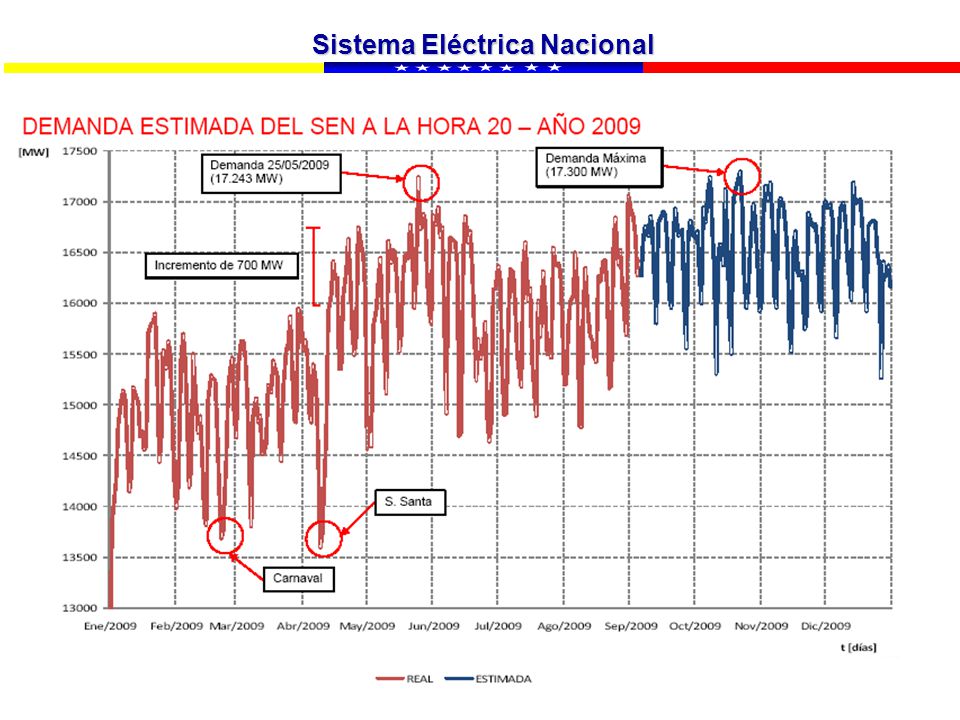

Demanda Máxima de Potencia SEN

13 Sistema Eléctrica Nacional

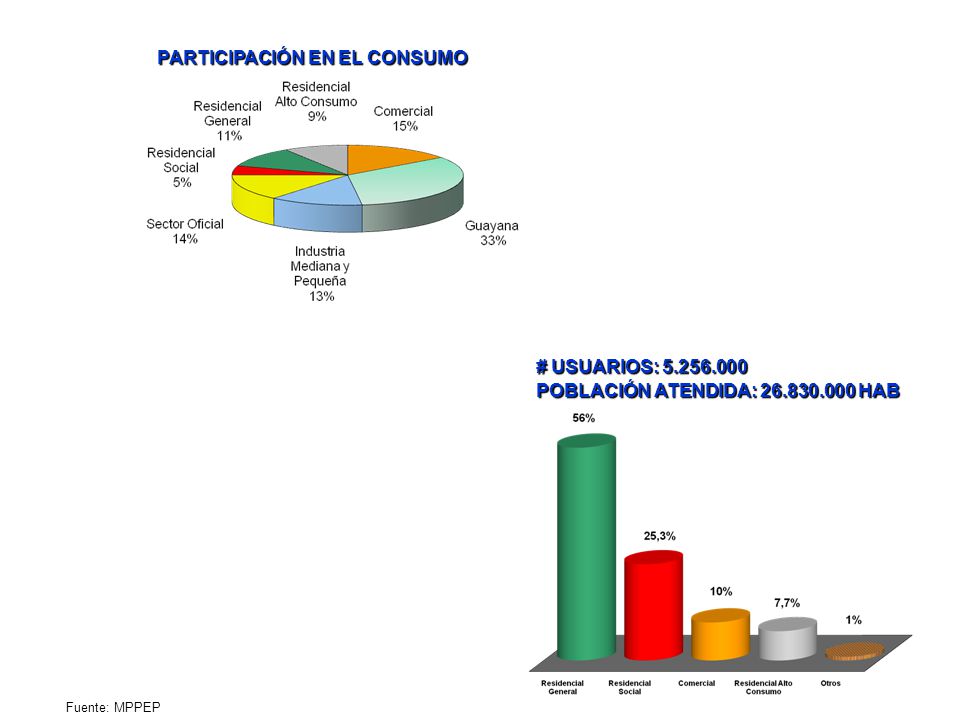

14 PARTICIPACIÓN EN EL CONSUMO
# USUARIOS: POBLACIÓN ATENDIDA: HAB Fuente: MPPEP

15 UBICACIÓN DE LA CUENCA DEL RÍO CARONÍ

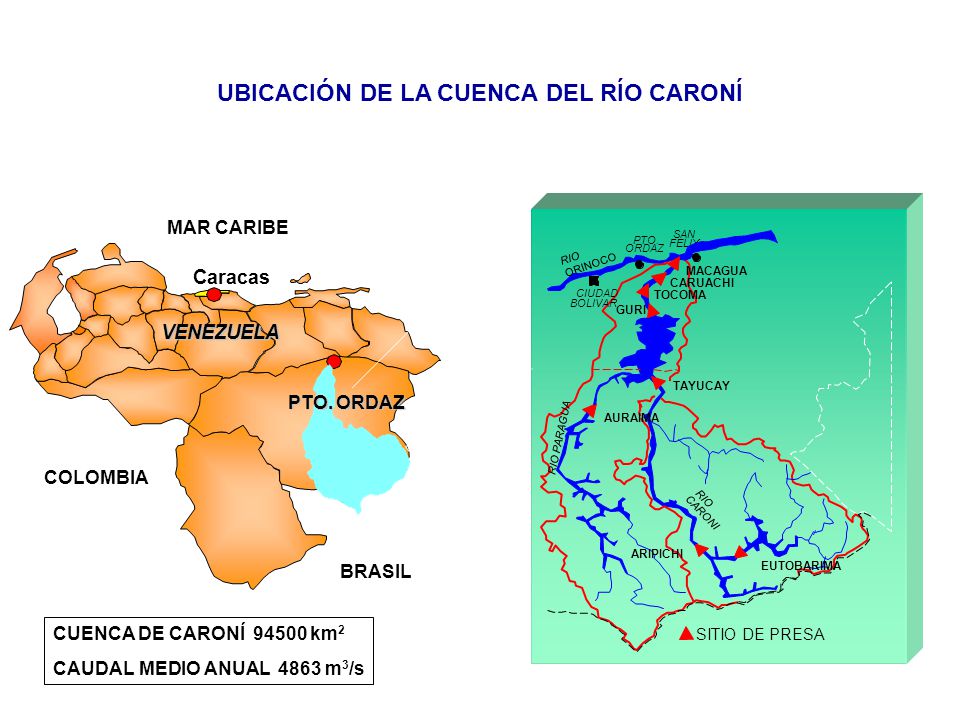

VENEZUELA Caracas COLOMBIA BRASIL MAR CARIBE MACAGUA CARUACHI TOCOMA GURI TAYUCAY AURAIMA ARIPICHI CIUDAD PTO. ORDAZ SAN FELIX BOLIVAR RIO CARONI RIO PARAGUA ORINOCO EUTOBARIMA SITIO DE PRESA PTO. ORDAZ CUENCA DE CARONÍ km2 CAUDAL MEDIO ANUAL m3/s

16 Comportamiento de Nivel del Embalse Guri en el año 2009

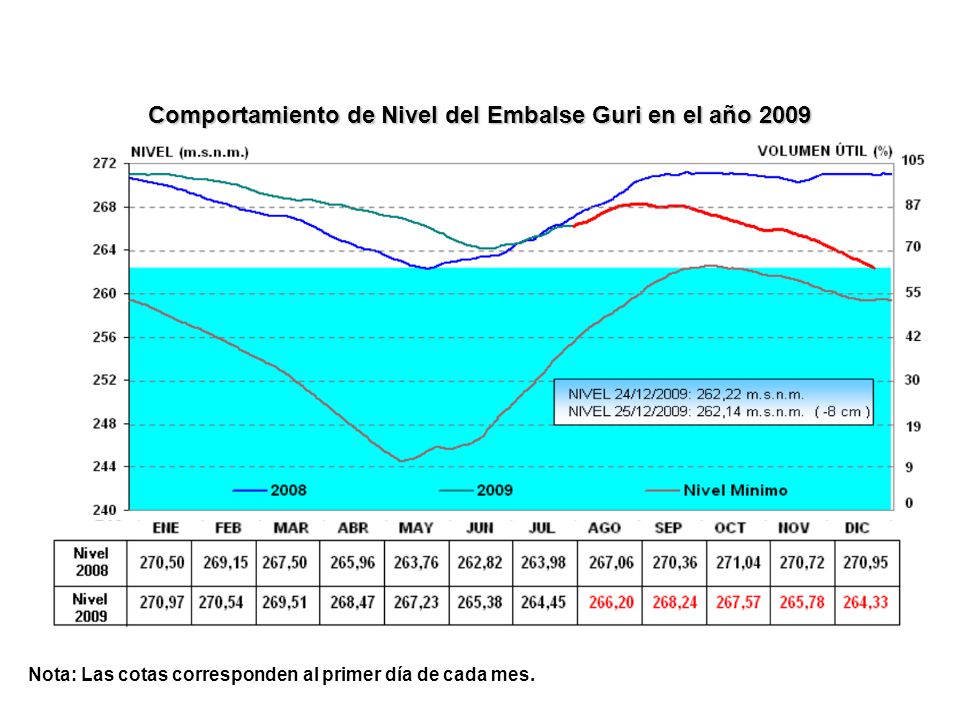

La presente gráfica muestra el comportamiento del nivel del embalse Guri durante el presente año, comparándolo con el nivel del año 2008 y la curva de niveles mínimos. Es importante destacar que el nivel del embalse inició el año con la cota 271msnm ( 100% del volumen útil del Embalse Guri), manteniéndose con valores altos durante el primer semestre del año. Sin embargo, los bajos aportes observados durante el periodo de lluvia ( entre junio y septiembre), impidieron que el nivel se recuperará a la cota 271 msnm, logrando solo alcanzar la cota msnm ( 88% del volumen útil del embalse Guri). Actualmente, los niveles del embalse Guri están descendiendo a razón de 10 cm por día, producto de los bajos aportes al embalse Guri y al uso extensivo de la energía eléctrica en el país, alcanzando el nivel de msnm a las 8:00 del día De acuerdo a las estimaciones que se han estado haciendo, el nivel del embalse Guri arrancaría el año 2010 con una cota próxima a msnsm ( 58% del volumen útil del embalse Guri). Como dato importante, el nivel del embalse Guri inició el año 2009 con la cota 271 msnm y el año 2010 lo hará con una cota casi 10 m por debajo. Nota: Las cotas corresponden al primer día de cada mes.

17 Racionamientos ejecutados programados
Estados: Táchira, Mérida, Barinas, Trujillo y Portuguesa Estados: Aragua, Carabobo y Miranda Estado Bolívar Estados: Anzoátegui, Sucre y Monagas Estado Lara Estado Zulia 21

18 COTAS DE GURI EN FUNCIÓN DE APORTES

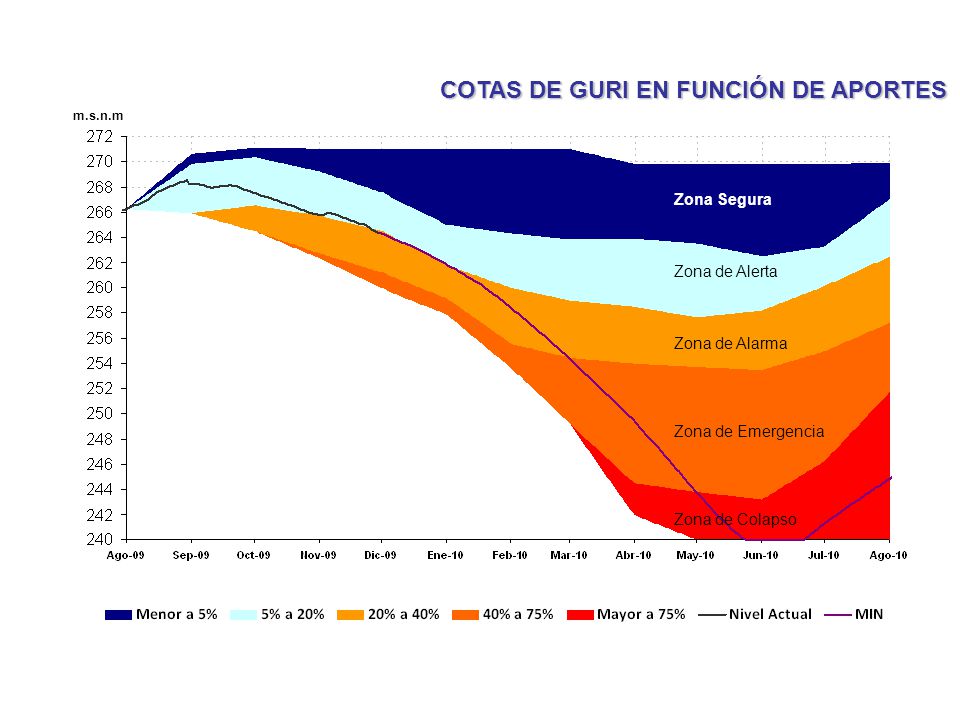

m.s.n.m Zona Segura Zona de Alerta Zona de Alarma Zona de Emergencia Zona de Colapso 18

19 COTAS DE GURI EN FUNCIÓN DE APORTES
m.s.n.m Zona Segura Zona de Alerta Zona de Alarma Zona de Emergencia Zona de Colapso 19

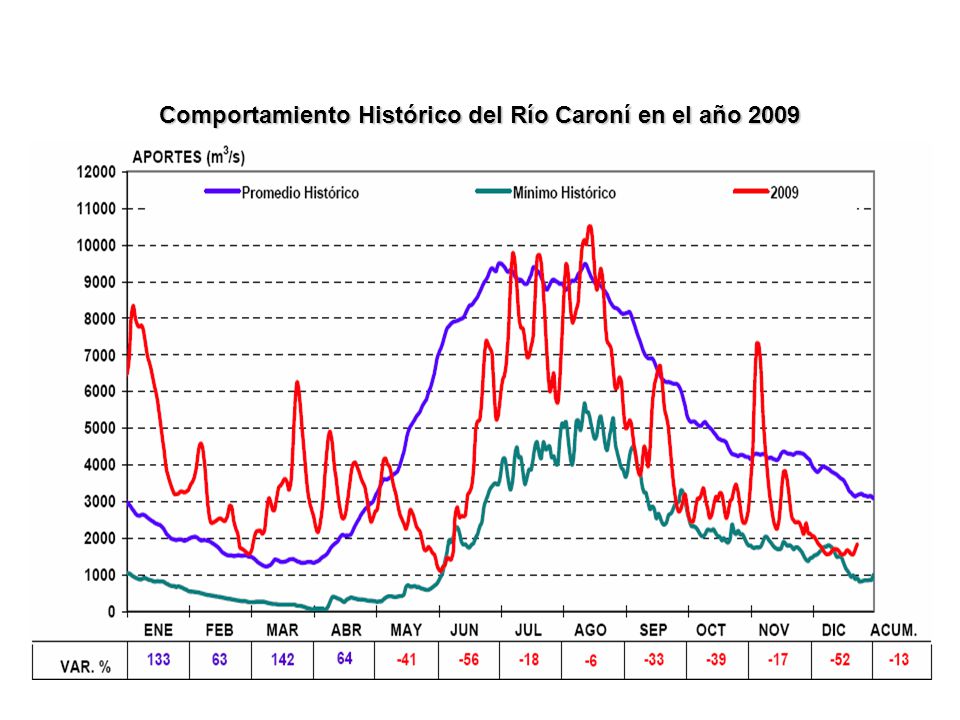

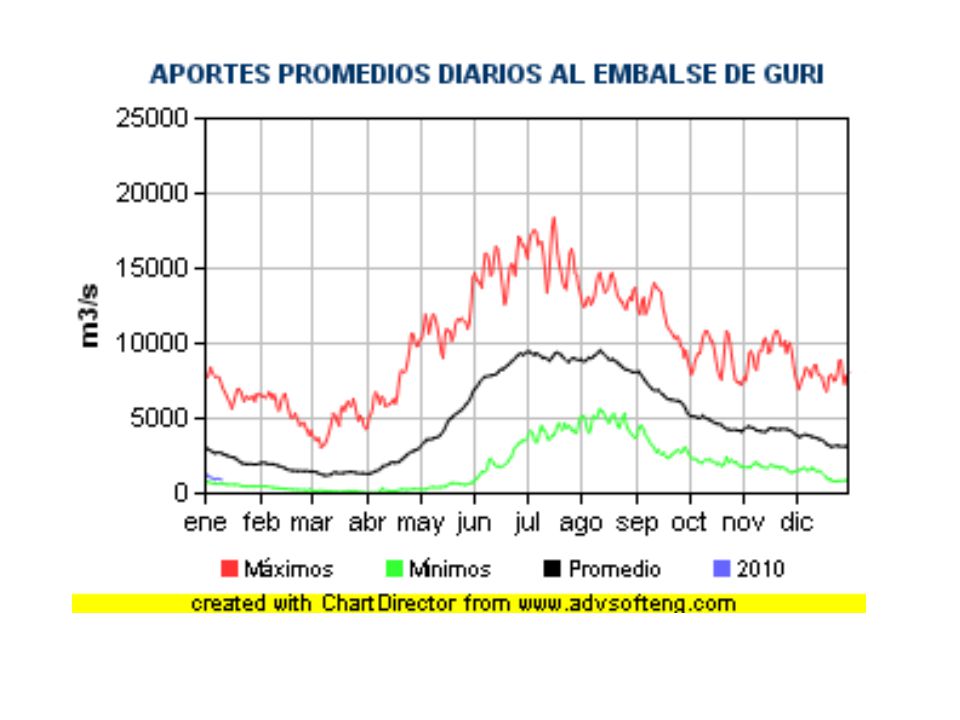

20 Comportamiento Histórico del Río Caroní en el año 2009
La presente gráfica presenta el comportamiento en el presente año del caudal de aportes del Rio Caroní comparándolo con los máximos, mínimos y promedios históricos de los 60 años registrados. Cabe señalar que las curvas de máximos, mínimos y promedios son curvas de referencia. .Se observa que en los primeros 5 meses del presente año se registraron aportes por encima del promedio llegando incluso a registrar máximos históricos. Este comportamiento permitió que el nivel del embalse Guri se mantuviese dentro de la zona segura de operación. Sin embargo a partir del mes de mayo los aportes sufrieron un fuerte descenso ocasionando que el nivel del embalse alcanzara a finales del invierno la cota máxima de 268,14 m.s.n.m., casi 3 metros por dejado de su máxima capacidad. Es importante mencionar que los aportes durante los últimos 3 meses se han ubicado cerca de los mínimos históricos, excepto a principios de noviembre. Actualmente los aportes al embalse estan registrando valores por debajo de los mínimos históricos.

21 Central Hidroléctrica Simón Bolivar, en Guri
Embalse Guri ENERO 2009 DICIEMBRE 2009

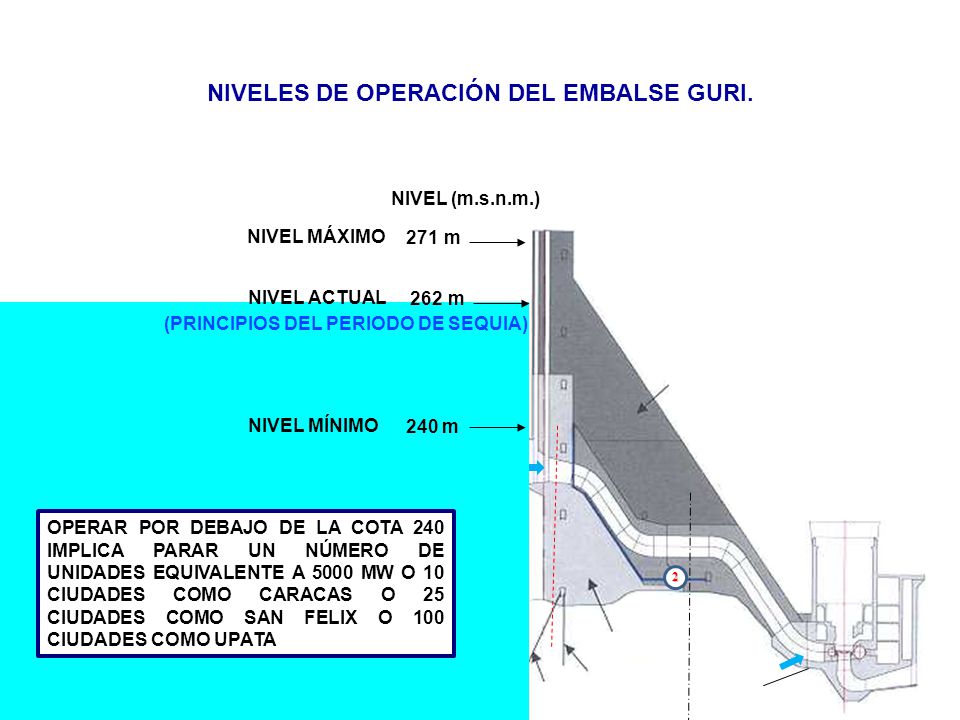

22 NIVELES DE OPERACIÓN DEL EMBALSE GURI.
NIVEL (m.s.n.m.)‏ NIVEL MÁXIMO‏ 271‏ m NIVEL ACTUAL 262‏ m (PRINCIPIOS DEL PERIODO DE SEQUIA)‏ NIVEL MÍNIMO 240 m OPERAR POR DEBAJO DE LA COTA 240 IMPLICA PARAR UN NÚMERO DE UNIDADES EQUIVALENTE A 5000 MW O 10 CIUDADES COMO CARACAS O 25 CIUDADES COMO SAN FELIX O 100 CIUDADES COMO UPATA 2

23

24

25 Embalse La Honda Río Uribante
Noviembre 2008 Octubre 2009

26 Central Hidroléctrica San Agatón
Embalse La Honda ( )‏

27 Acciones

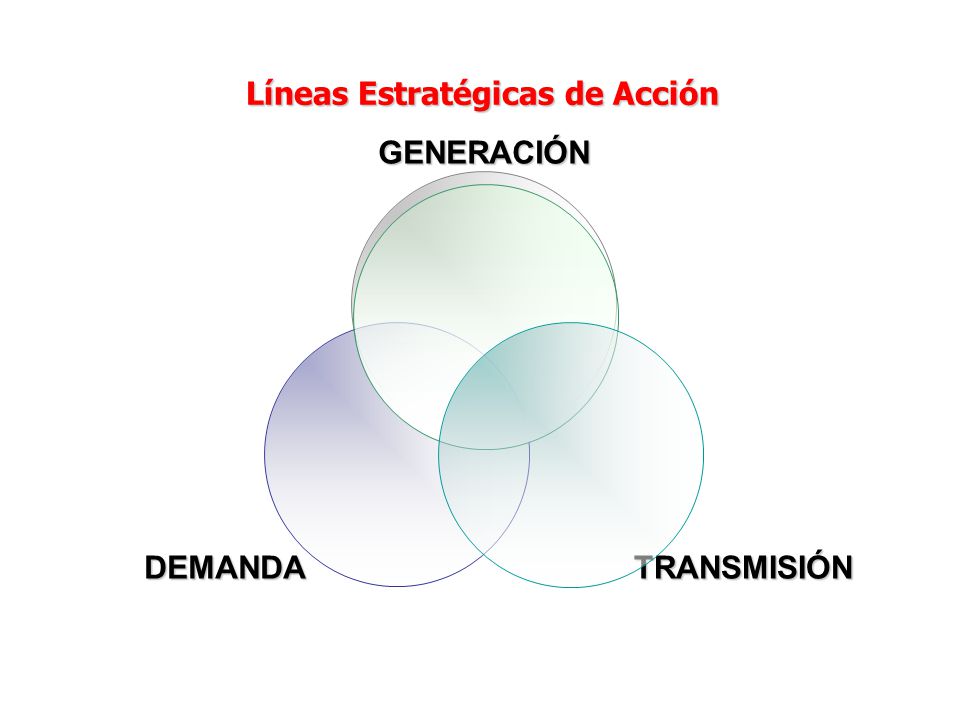

28 Líneas Estratégicas de Acción
Se requiere desarrollar nuevos proyectos para atender el crecimiento.

29 Proyectos de Generación

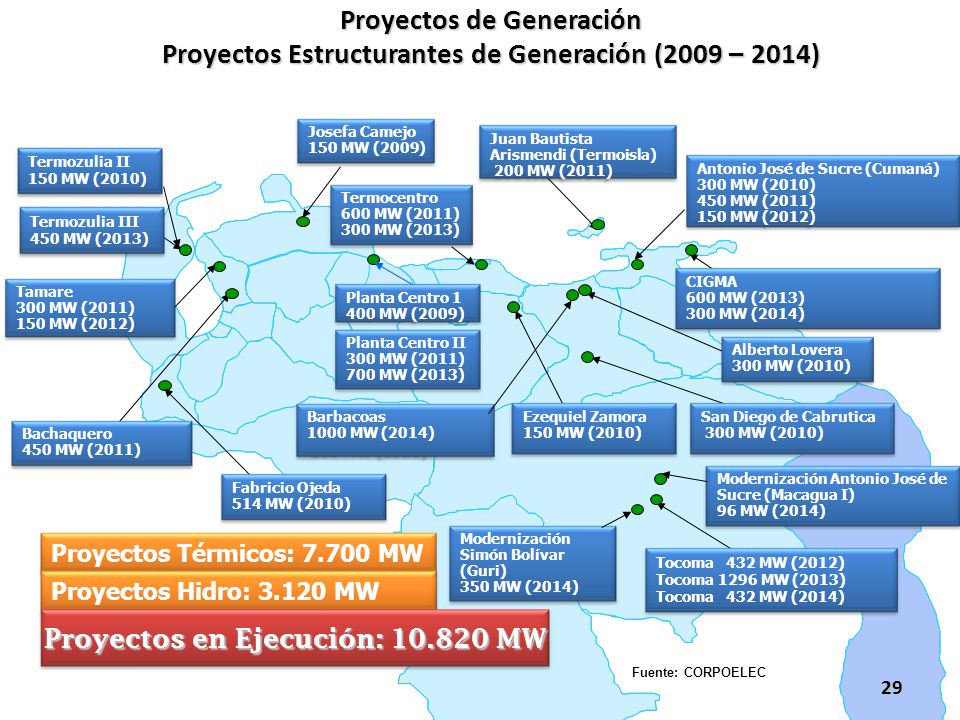

Proyectos Estructurantes de Generación (2009 – 2014)‏ Josefa Camejo 150 MW (2009) Juan Bautista Arismendi (Termoisla)‏ 200 MW (2011) Termozulia II 150 MW (2010) Antonio José de Sucre (Cumaná) 300 MW (2010) 450 MW (2011) 150 MW (2012) Termocentro 600 MW (2011) 300 MW (2013) Termozulia III 450 MW (2013) CIGMA 600 MW (2013) 300 MW (2014) Tamare 300 MW (2011) 150 MW (2012) Planta Centro 1 400 MW (2009) Planta Centro II 300 MW (2011) 700 MW (2013) Alberto Lovera 300 MW (2010) Barbacoas 1000 MW (2014) Ezequiel Zamora 150 MW (2010) San Diego de Cabrutica 300 MW (2010) Bachaquero 450 MW (2011) Modernización Antonio José de Sucre (Macagua I) 96 MW (2014) Fabricio Ojeda 514 MW (2010) Modernización Simón Bolívar (Guri) 350 MW (2014) Proyectos Térmicos: MW Tocoma MW (2012)‏ Tocoma 1296 MW (2013) Tocoma MW (2014) Proyectos Hidro: MW Proyectos en Ejecución: MW Fuente: CORPOELEC 30/04/09 29 29

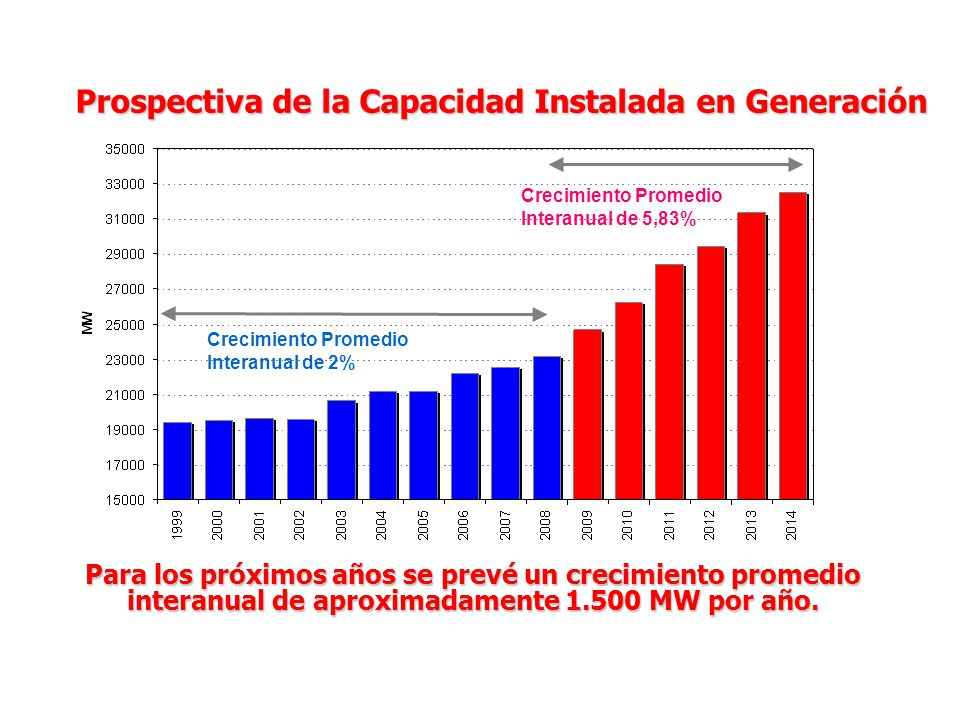

30 Prospectiva de la Capacidad Instalada en Generación
Crecimiento Promedio Interanual de 5,83% Crecimiento Promedio Interanual de 2% Para los próximos años se prevé un crecimiento promedio interanual de aproximadamente MW por año.

31 Proyectos de Transmisión

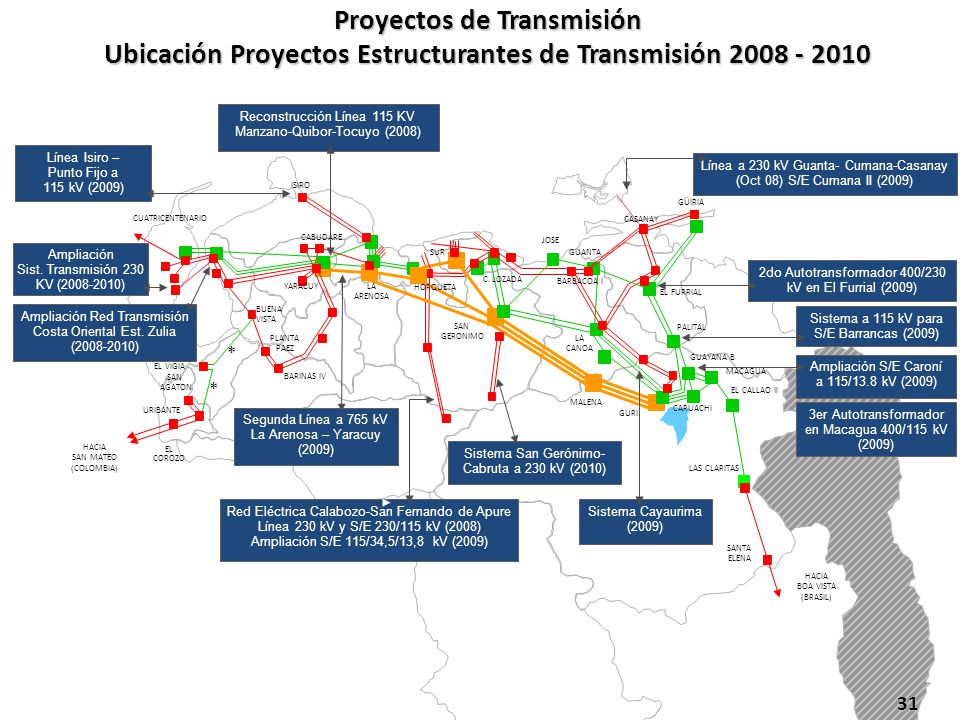

Ubicación Proyectos Estructurantes de Transmisión Reconstrucción Línea 115 KV Manzano-Quibor-Tocuyo (2008)‏ Línea Isiro – Punto Fijo a 115 kV (2009)‏ Línea a 230 kV Guanta- Cumana-Casanay (Oct 08) S/E Cumana II (2009)‏ ISIRO GÜIRIA CUATRICENTENARIO CASANAY CABUDARE JOSE Ampliación Sist. Transmisión 230 KV ( )‏ SUR GUANTA 2do Autotransformador 400/230 kV en El Furrial (2009)‏ C. LOZADA YARACUY LA ARENOSA BARBACOA I HORQUETA EL FURRIAL Ampliación Red Transmisión Costa Oriental Est. Zulia ( ) BUENA VISTA Sistema a 115 kV para S/E Barrancas (2009)‏ SAN GERONIMO PALITAL PLANTA PAEZ LA CANOA * GUAYANA B EL VIGIA Ampliación S/E Caroní a 115/13.8 kV (2009)‏ SAN AGATON BARINAS IV MACAGUA * EL CALLAO II MALENA URIBANTE Segunda Línea a 765 kV La Arenosa – Yaracuy (2009)‏ GURI CARUACHI 3er Autotransformador en Macagua 400/115 kV (2009)‏ HACIA SAN MATEO (COLOMBIA)‏ EL COROZO Sistema San Gerónimo- Cabruta a 230 kV (2010)‏ LAS CLARITAS Red Eléctrica Calabozo-San Fernando de Apure Línea 230 kV y S/E 230/115 kV (2008)‏ Ampliación S/E 115/34,5/13,8 kV (2009)‏ Sistema Cayaurima (2009)‏ SANTA ELENA HACIA BOA VISTA (BRASIL)‏ 31 31

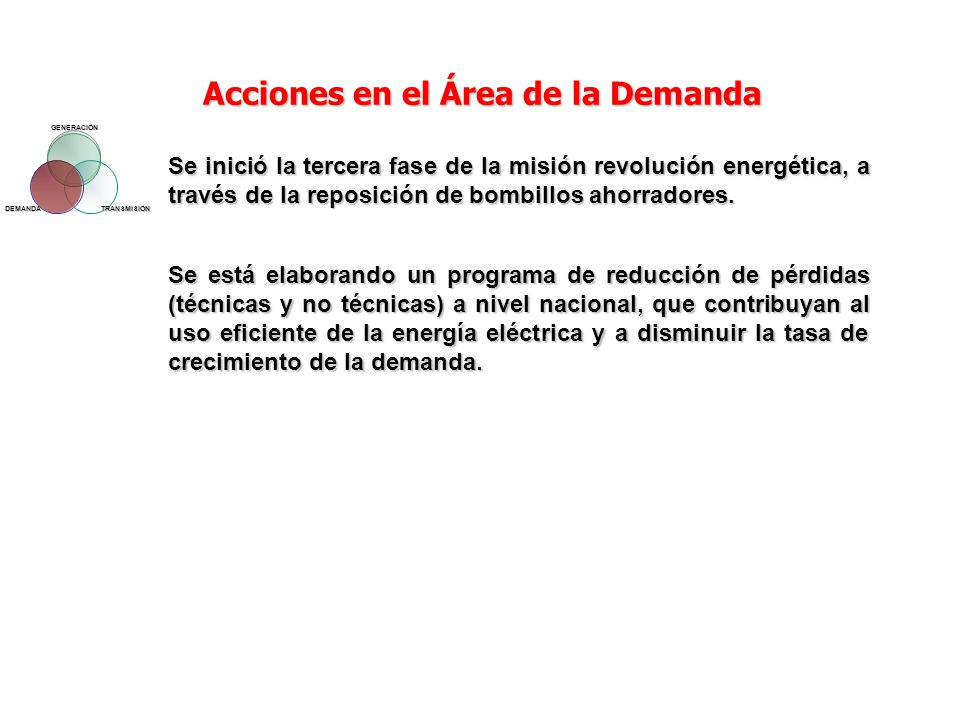

32 Acciones en el Área de la Demanda
Se inició la tercera fase de la misión revolución energética, a través de la reposición de bombillos ahorradores. Se está elaborando un programa de reducción de pérdidas (técnicas y no técnicas) a nivel nacional, que contribuyan al uso eficiente de la energía eléctrica y a disminuir la tasa de crecimiento de la demanda.

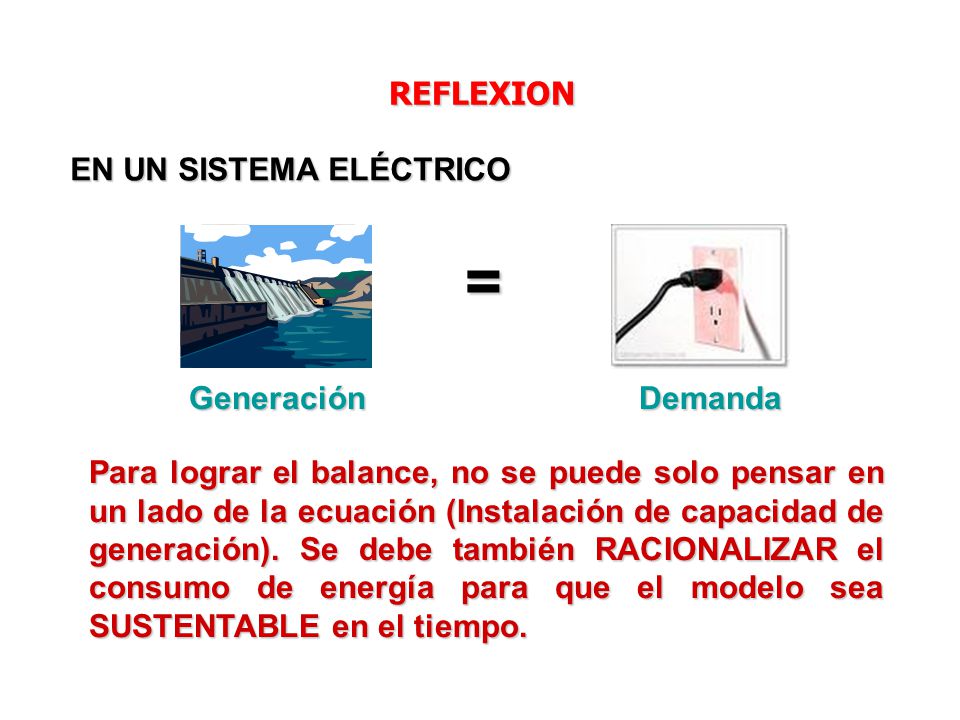

33 = REFLEXION EN UN SISTEMA ELÉCTRICO Generación Demanda
Para lograr el balance, no se puede solo pensar en un lado de la ecuación (Instalación de capacidad de generación). Se debe también RACIONALIZAR el consumo de energía para que el modelo sea SUSTENTABLE en el tiempo.
