Sistemas de Medición Fiscal en Urdaneta Oeste Junio 2008.

Presentaciones similares


Presentación del tema: "Sistemas de Medición Fiscal en Urdaneta Oeste Junio 2008."— Transcripción de la presentación:

1

2 Sistemas de Medición Fiscal en Urdaneta Oeste Junio 2008

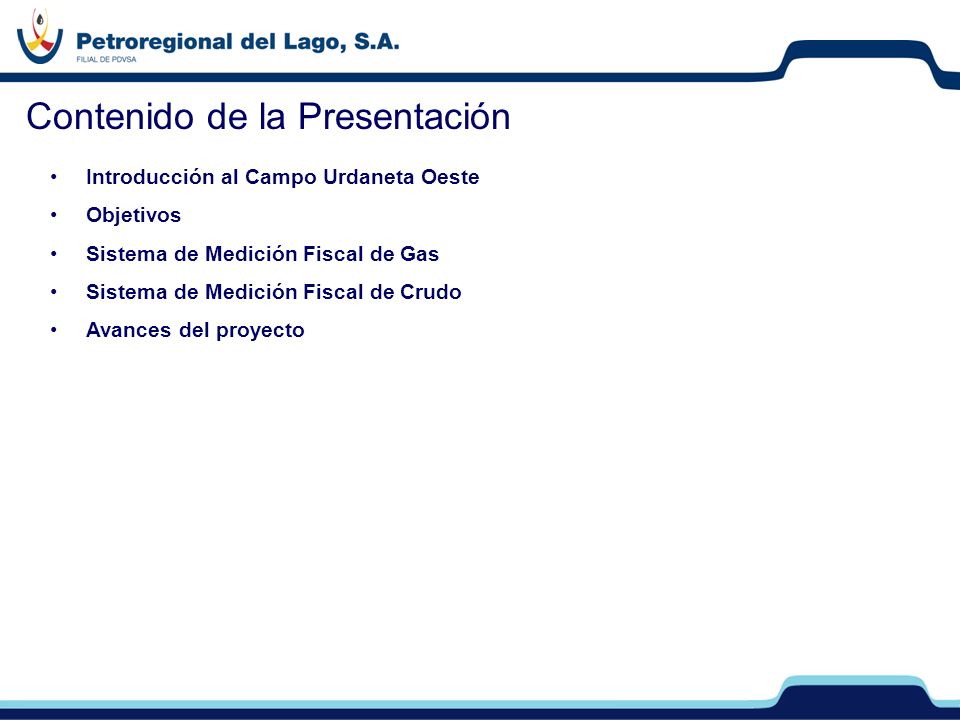

3 Introducción al Campo Urdaneta Oeste Objetivos Sistema de Medición Fiscal de Gas Sistema de Medición Fiscal de Crudo Avances del proyecto Contenido de la Presentación

4 Patio Tanques ULE Plataforma Principal de Prodcucci ó n Maracaibo Campo Urdaneta Oeste Area: 1500 km2 Instalaciones Plataforma principal de Producci ó n (MPP) 67 pozos; 45 produciendo 8 M ú ltiples de recolecci ó n 4 macollas (Icoteas) Planta de Procesamiento de Crudo en ULE Campo Urdaneta Oeste

5

6 Objetivo: Presentar la adecuación de los Sistemas de Medición de Gas en La Plataforma Principal de Producción (MPP) de acuerdo a las Normativas Técnicas de Fiscalización de Gas del MENPET Mostrar la adecuación de los sistemas de Cómputo de medición de crudo en Patio de Tanques ULE de acuerdo a las normativas Técnicas de Fiscalización de Crudo del MENPET.

7 SISTEMA DE MEDICION FISCAL DE GAS DE LA PLATAFORMA PRINCIPAL DE PRODUCCION (MPP)

8 Sistema de Medición de Gas Mediciones Existentes Rio Negro Cogollo GSU Sweet Gas Power Fluid VRU Icotea V-109 V-108 V-101 E-101 C-101 V-102 V-103 E-105 HP Import Gas SRU Gas Ácido SHU Azufre Líquido Gas Export PDVSA GL Compres 1 Gas Comb JT1/JT2 Gas Despojamiento Gas de Despojamien to Power Fluid Crudo Exportad o a Ulé Cogollo (Crudo Ácido) Río Negro+ICE (Crudo Dulce) Gas Importado de PDVSA (Crudo Dulce y Pesado) Depurador Separador Tanque Recuperadora De Vapor Medición de Gas Esquema de Estación de Flujo GL Compres 2

9 Antecedentes : Con base a la auditoría efectuada por Bureau Veritas en el reporte CRC/IDD/06/A003 y el oficio No. 494, el Ministerio para el Poder Popular de Energía y Petróleo esta solicitando la actualización de facilidades de medición de Gas y Crudo, publicada según Gaceta Oficial No de fecha 14/11/2006. Las mediciones serán la base para el cálculo de regalías y para el cálculo de Ingresos y Egresos por el gas de exportación e importación de PDVSA.

10 Esquema del Sistema Actual de Medición de Gas en MPP 10FT FT FT FT FT FT FT FT-00261FT FE-02010FE-02110FE-04510FE-06110FE FE FE-041 ENTRADA COLUMNA DESPOJAMIENTO C-101 EXPORTACION A PDVSA ENTRADA COMPRESORES FUEL GAS ENTRADA GSU1/2 SALIDA V-109 GAS IMPORTADO DE PDVSA ENTRADA COMPRESORES GAS-LIFT SALIDA COMPRESOR GAS-LIFT 1 SALIDA COMPRESOR GAS-LIFT 2 10TE TE-00161TE-00261TE mA 10FT-05010FT FE FE-060 SALIDA UJT 1 SALIDA UJT 2 10TE-050 Sistema de Control DCS (MPP) 10FE-00161FE-001

11 Instalar elementos primarios de medición de presion y temperatura para medir flujo compensado del gas Reemplazar placas orificios actuales por nuevas placas certificadas Reemplazar los transmisores de flujo instalados por computadores que realizen los cálculos de volumen mediante formulas certificadas (AGA-8) Instalar la infraestructura para accesar las mediciones de los computadores de flujo desde el MENPET Resultados del Acuerdo La auditoria del sistema de mediciòn realizada por la empresa bureau veritas- MENPET- Petroregional del Lago se concluye : Gobierno Bolivariano de Venezuela Ministerio del Poder Popular para la Energ í a y Petr ó leo

12 SPREAD SPECTRUM 2.4 GHz RS mA Arquitectura del Sistema de Medición Fiscal de Gas Definitivo TCP-IP Red PDVSA- MENPET Sistema de Control DCS (MPP) Radio 01 RADIO MAESTRO Radio 02Radio 03 Radio 04Radio 05Radio 06Radio 07Radio 08Radio 09 Radio 10 Radio 11 10FT-00110FT-02010FT FT FT FT-01061FT-00161FT-00261FT-04110FT-05010FT-060 ENTRADA COLUMNA DESPOJAMIENTO C-101 EXPORTACION A PDVSA ENTRADA COMPRESORES FUEL GAS ENTRADA GSU1/2 SALIDA V-109 GAS IMPORTADO DE PDVSA ENTRADA COMPRESORES GAS-LIFT SALIDA COMPRESOR GAS-LIFT 1 SALIDA COMPRESOR GAS-LIFT 2 SALIDA UJT 1 SALIDA UJT 2

13 Culminada la instalación de las placas de orificios certificadas. Instalados los nuevos sensores de temperatura. Completada la instalación de bandejas, cajas y tendido de cables. Completadas la pruebas de los computadores de flujo en fábrica. En proceso la instalación de los computadores de flujo en MPP. Avance real : 65% Fecha culminación : 06-Sept Avance actual del Sist. De Med. Fiscal de Gas

14 SISTEMA DE MEDICION FISCAL DE CRUDO DE PATIO TANQUES (ULE)

15 T MBls S-201 A/B/C COALESCERS METERING SKID A-210 PTQ-PDV FROM MPP ESPECIFICACIONES < 1% BS&W < 10 ppm wt/wt H 2 S % BS&W 5 bar / 29 °C Aprox. 45 MBPD V-201 SEPARADOR E-201 A to L E-202 T MBls P-201 A/B V-251 F-251 S-251 P-251 A/B SIST. AGUA CALIENTE PRODUCTION WATER TO PDVSA FOR DISPOSAL S-252 PDVSA FUEL GAS 2 OF 3 LEASE AUTOMATIC CUSTODY TRANSFER (LACT) LCV Contingency Time = 37 hr Sistema de Medición de Crudo Punto de Fiscalización de ULÉ (Situación Actual)

16 ESQUEMA DEL SISTEMA ACTUAL DE MEDICION DE CRUDO EN PATIO DE TANQUES ULE SISTEMA DE RECOLECCION DE DATOS PI SISTEMA DCS DBV SRV FT TTPT CV DBV DT SRV 4-20mA Single pulse Frequency 4-20mA Sample pulse Dual pulse 4-20mA MOD BUS RS-232 TT DBV SRV FT TTPT CV DBV SRV FT TTPT CV DBV DS 4- way valve Detector Signal to Flow Computer Detector Signal to Flow Computer DBV CV SRV TT DT SRV Probador bidireccional Unidad de medición de calidad Lanzador Catcher E/S Dig. Grab Sampler Controlador Lógico Programable (PLC) MOD BUS RS-422 Control Válvulas Motorizadas Tanques ULE PDVSA COMP. FLUJO3 COMP. FLUJO2 COMP. FLUJO1 MOD BUS RS-232

17 Antecedentes : Con base a la auditoría efectuada por Bureau Veritas en el reporte CRC/IDD/06/A003 y el oficio No. 494, el Ministerio para el Poder Popular de Energía y Petróleo esta solicitando la actualización de facilidades de medición de Gas y Crudo, publicada según Gaceta Oficial No de fecha 14/11/2006. Se indicó que el Sistema de Fiscalización de Crudo de ULE cumple con el lineamiento para la medición y transferencia de custodio establecida con el MENPET, sin embargo se adecuarán los computadores de flujo por tecnología de punta y se mantendrá el enlace de comunicación directo PERLA-MENPET para recibir la data de medición.

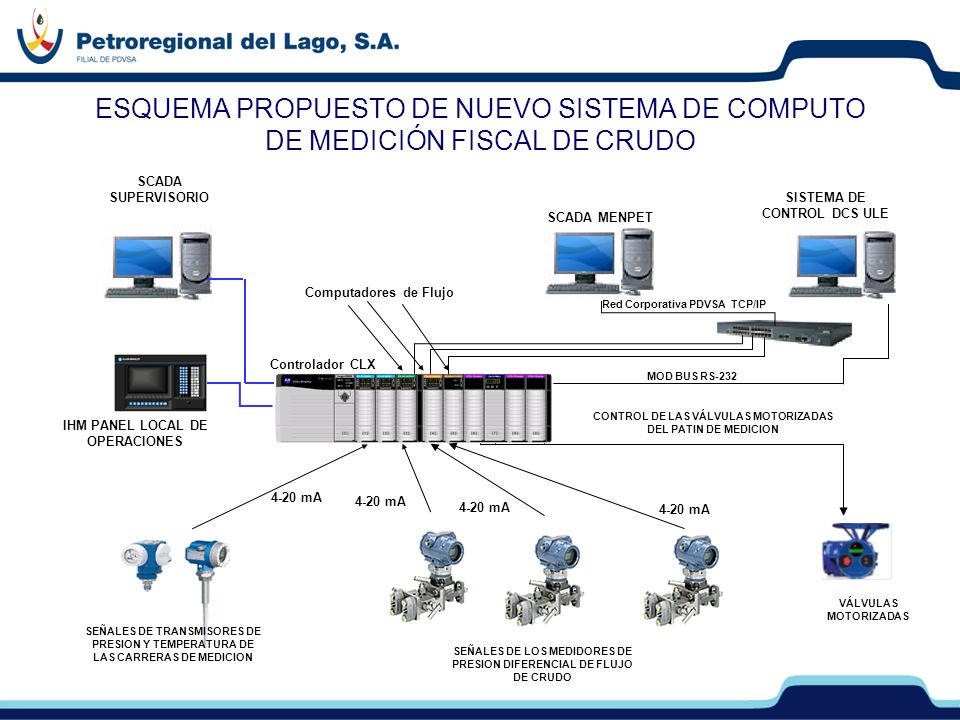

18 ESQUEMA PROPUESTO DE NUEVO SISTEMA DE COMPUTO DE MEDICIÓN FISCAL DE CRUDO IHM PANEL LOCAL DE OPERACIONES Controlador CLX SCADA MENPET 4-20 mA Computadores de Flujo SISTEMA DE CONTROL DCS ULE Red Corporativa PDVSA TCP/IP SCADA SUPERVISORIO SEÑALES DE TRANSMISORES DE PRESION Y TEMPERATURA DE LAS CARRERAS DE MEDICION SEÑALES DE LOS MEDIDORES DE PRESION DIFERENCIAL DE FLUJO DE CRUDO CONTROL DE LAS VÁLVULAS MOTORIZADAS DEL PATIN DE MEDICION 4-20 mA VÁLVULAS MOTORIZADAS MOD BUS RS-232

19 Culminado el proceso licitatorio para la posterior ejecución de trabajos. Avance real : 20% Fecha culminación : 03-Nov Avance actual del Sist. De Med. Fiscal de Crudo

20 Muchas Gracias por su Asistencia !!!
