Plataforma Principal de Producción

Presentación del tema: "Plataforma Principal de Producción"— Transcripción de la presentación:

1 Plataforma Principal de Producción
Campo Urdaneta Oeste Plataforma Principal de Producción J

2 Ubicación y Conformación del Campo:
Area: 800 km2 Instalaciones Plataforma principal de Producción (PPP) 74 pozos; 46 produciendo 8 Múltiples de recolección 4 macollas (Icoteas) Planta Deshidratación de Crudo en ULE

3 PPP Plataforma Principal de Producción
Plataforma Típica PPP Proceso Complejo Agua Energía Eléctrica: Bombas BES(ESP), Bombas Reda Fluido de Potencia (FP) a pozos Icotea con bomba a chorro (JP) Crudo Gas Crudo Cogollo Acido H2S Crudo A ULE Crudo Rio Negro Crudo Crudo Icotea Pesado Pastillas Azufre Gas Alta Presion Exportación Gas

4 PPP Plataforma Principal de Producción
Mechurio SRU GSU1 GSU2 SHU Tanque Diesel Compresores de Gas Lift Plataforma De Utilidades Sala de Control Plataforma De Producción Generación De Potencia Acomodación SRU: Unidad de recuperación Azufre GSU: Unidad endulzamiento de Gas SHU: Unidad de Manejo de Azufre

5 PPP Plataforma Principal de Producción

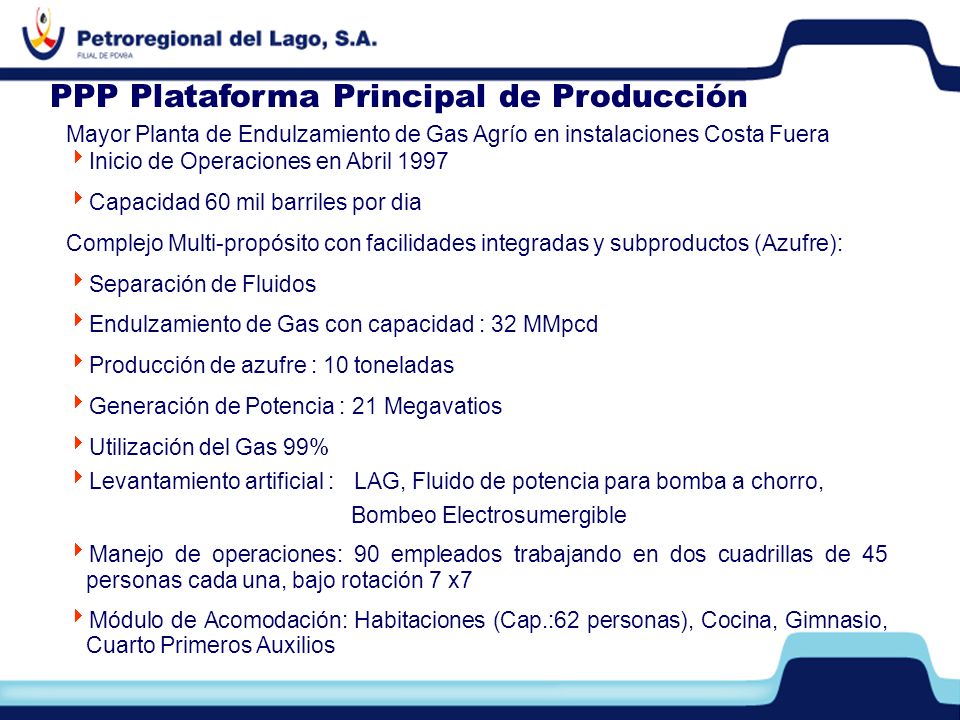

Mayor Planta de Endulzamiento de Gas Agrío en instalaciones Costa Fuera Inicio de Operaciones en Abril 1997 Capacidad 60 mil barriles por dia Complejo Multi-propósito con facilidades integradas y subproductos (Azufre): Separación de Fluidos Endulzamiento de Gas con capacidad : 32 MMpcd Producción de azufre : 10 toneladas Generación de Potencia : 21 Megavatios Utilización del Gas 99% Levantamiento artificial : LAG, Fluido de potencia para bomba a chorro, Bombeo Electrosumergible Manejo de operaciones: 90 empleados trabajando en dos cuadrillas de 45 personas cada una, bajo rotación 7 x7 Módulo de Acomodación: Habitaciones (Cap.:62 personas), Cocina, Gimnasio, Cuarto Primeros Auxilios

6 Yacimientos en el Campo Urdaneta Oeste
COGOLLO Crudo liviano agrío (Alto contenido de H2S y precipitación de asfaltenos) 30 API ICOTEA Crudo pesado (alta viscosidad cP, 11 – 13° API RIO NEGRO Crudo liviano dulce (formación de “Incrustaciones”) 29 API Yacimientos profundos ( pies) Compleja integración de facilidades de producción y subproductos (azufre) Grandes distancias entre áreas de producción

7 Esquema de Flujo Plataforma Principal de Producción
Compresores GL Gas Combustible Gas de despojo 1700 psi Gas alta presión importado 10 ppm H2S, 110 psi Exportacion Gas PDVSA Gas Acido Azufre Rio GSU SRU SHU Negro V-109 135 psi, 100 ppm H2S 35000 ppm H2S 45% H2S = ppm H2S Gas 7 psi Produccion de Icotea + FP Cogollo VRU 135 psi, 35000 ppm H2S V-108 E-105 E-101 V-101 Separacion de Agua fuera de servicio S-101 V-102 V-103 C-101 Gas Dulce Gas Dulce Fluido de Potencia C-102 Exportacion a Ule

8 Dos unidades de endulzamiento Cap.:32 MMpcd

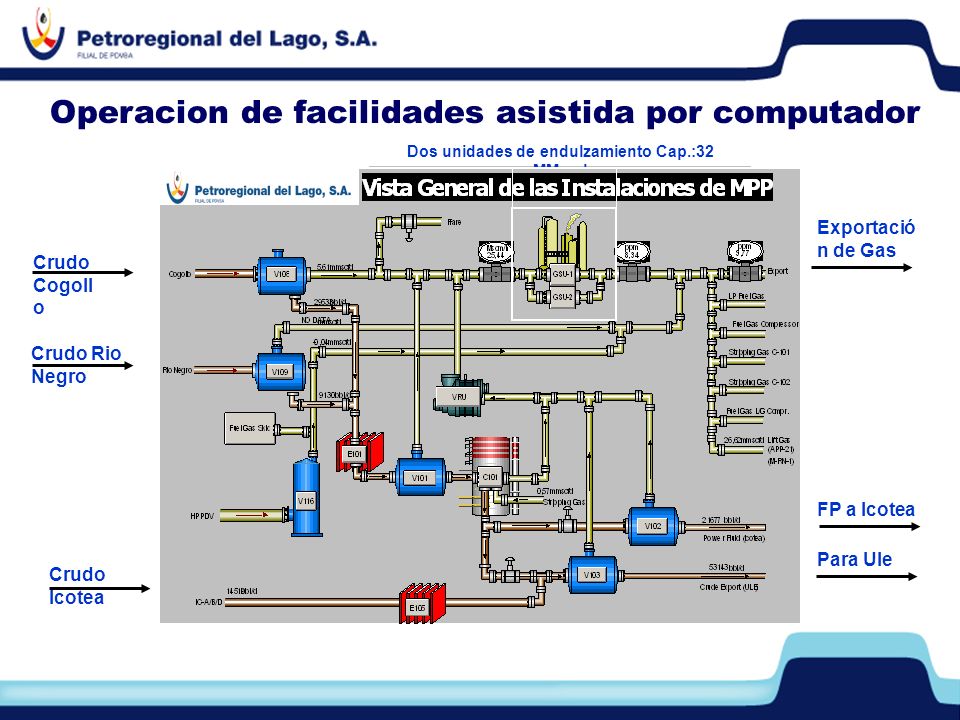

Operacion de facilidades asistida por computador Dos unidades de endulzamiento Cap.:32 MMpcd Crudo Cogollo Crudo Rio Negro Para Ule Crudo Icotea FP a Icotea Exportación de Gas

9 Operacion de Pozos asistida por computador

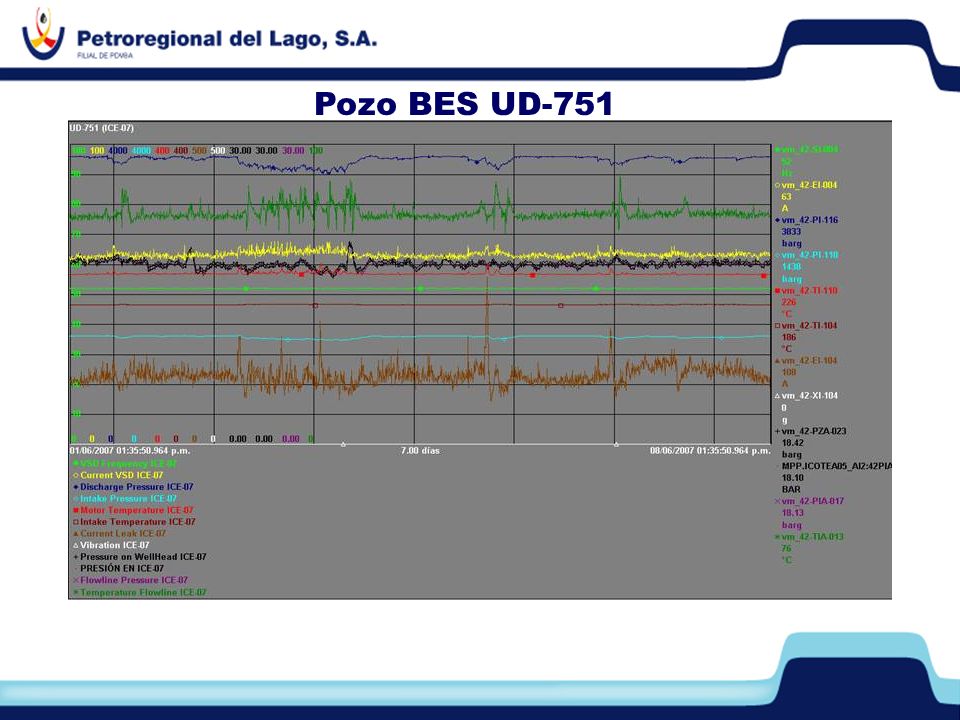

10 Pozo BES UD-751

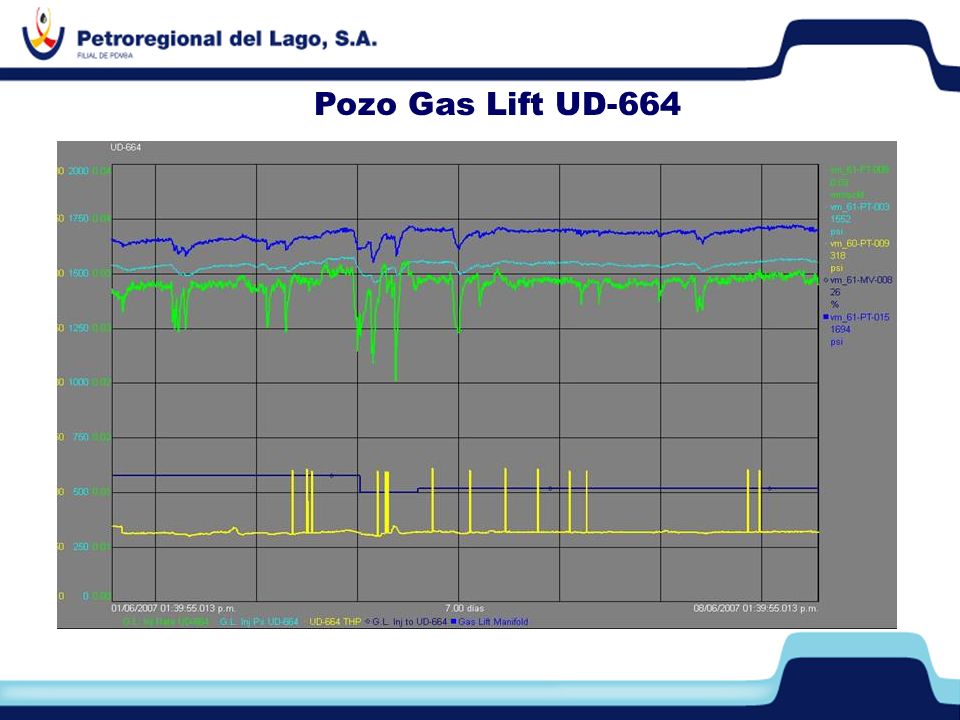

11 Pozo Gas Lift UD-664

12 Presión V-103_V-102_PF_ICOTEA A

13 Operación de Pozos asistida por computador
Aplicación por computadora: Utilizando data determinante, modelos matemáticos. Suministra estimados continuos crudo/gas en tiempo real de la producción del campo Ventajas: Disminución de producción diferida Reducción en la exposición personal técnico de producción en el campo Supervisión en línea Reconciliación y diagnóstico por pozo individualmente Análisis de falla, monitoreo de instrumentación y desempeño de pozos. Reducción de costos.

14 Levantamiento con Bomba a Chorro (JP) Levantamiento con BES (ESP)
Métodos de Levantamiento Artificial en PERLA Bomba de Superficie Revestidor de Producción 9 5/8" Arbol de Navidad Línea de Inyeción Cabezal Tubería de producción 4.1/2" Bomba a Chorro (JP) Empacadura Camisa Ranurada (Rejillas) Inyección de FP FP + producción Levantamiento con Bomba a Chorro (JP) (11 pozos) Válvulas de inyección Levantamiento con Gas (14 pozos) Inyección de gas Gas + producción Levantamiento con BES (ESP) (10 pozos) Producción FLP THP Reservorio FBHP MOTOR BOMBA Corriente eléctrica

15 Distribución Fluido Potencia de PPP a Icoteas
Crudo ligero de C-101 Rio Negro y Cogollo Crudo ligero de C-101 (29 °API) Fluido mezclado (24 ° API) Gas hacia VRU Gas hacia VRU V-102 V-103 (4 psig) (4 psig) Fluido de Potencia Crudo hacia Ulé (26 °API) P-101 P-104 Plataforma PPP Plataforma PPP Fluido de Potencia De baja presión 29 °API – 460 psig Fluido de Potencia Alta Presión 4000 psig Bombas Horizontales de Alta Presión 6 BOMBAS REDA Cap.: 1500 bpd cada bomba Control de Inyección Fluido de Alta Potencia Fluido Mezclado 24 ° API Bomba a Chorro Plataforma Pozos Crudo Pezado 12-14 ° API Plataforma Icotea

16 Plataforma Icotea: Area de Bombas

17 Preguntas y Respuestas

18

19 MUCHAS GRACIAS

20 Láminas de Respáldo

21 Campo Urdaneta Oeste

22 Patio de Tanques Ule: Deshidratacion y Transferencia

23 Esquema de FlujoPatio de Tanques Ule: Deshidratacion y Transferencia
