1 1 2015-11-23/27 1 Representación (Simbología) Alejandra Sánchez Maganto

2 2 2015-11-23/27 Introducción  En una IDE los servicios son muy importantes: definen las funcionalidades que sistema va a ofrecer  La Información Geográfica que produce una organización Debiera ser accesible a través de servicios Web Internet Servicio WMS Consulta url + parámetros Información Geográfica Usuario

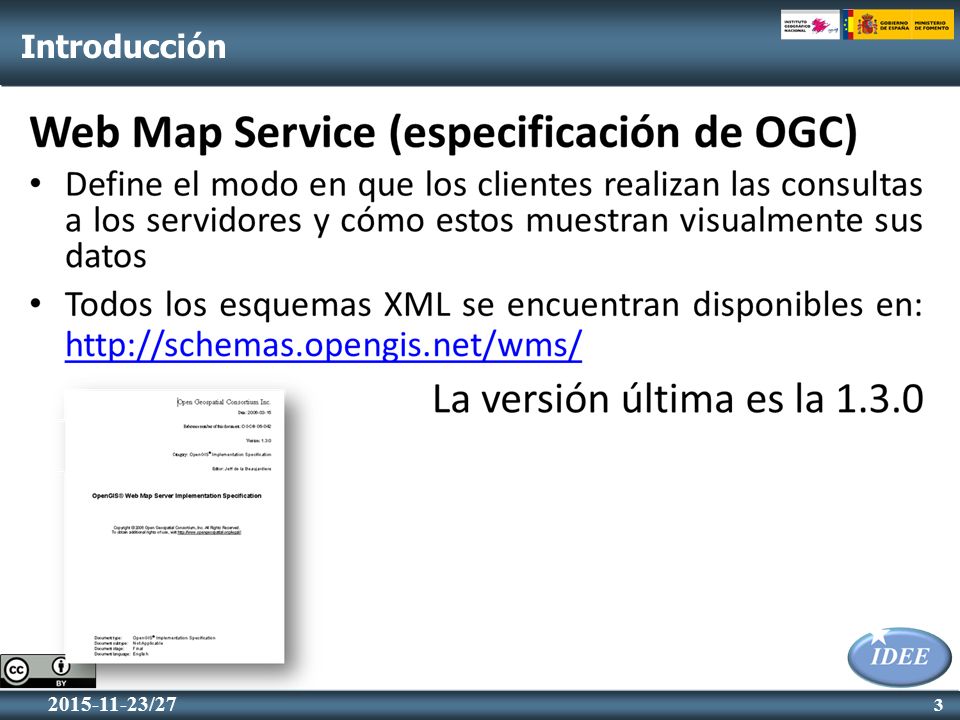

3 3 2015-11-23/27 Introducción

4 4 2015-11-23/27  El resultado de su implementación son mapas de datos georreferenciados dinámicamente a partir de peticiones  Se aplica a mapas con formato gráfico, no es útil para recuperar objetos o coberturas  Se pueden solicitar mapas de distintos WMS para realizar una composición  Los mapas generados se pueden representar en: o PNG, GIF or JPEG o Ocasionalemente como elementos gráficos vectoriales en Gráficos Vectoriales Escalables (Scalable Vector Graphics) o SVG, o Web Computer Graphics Metafile (WebCGM) Introducción

5 5 2015-11-23/27  GetCapabilities (obligatoria): Devolver los metadatos del servicio (descripción del contenido de información del WMS y de los parámetros de petición admisibles)  GetMap (obligatoria): Devuelve una imagen del mapa cuyos parámetros geoespaciales y dimensionales se han definido previamente (sistema de referencia, ámbito geográfico, estilo, formato..)  GetFeatureInfo (opcional): Devuelve la información alfanumérica asociada a la imagen mostrada Introducción

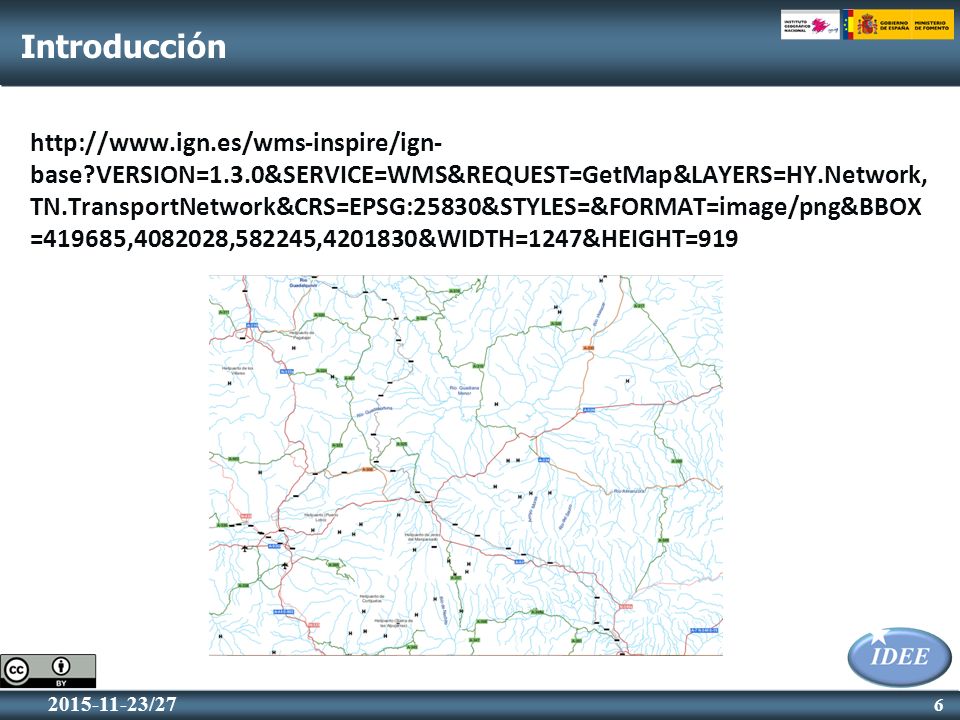

6 6 2015-11-23/27 http://www.ign.es/wms-inspire/ign- base?VERSION=1.3.0&SERVICE=WMS&REQUEST=GetMap&LAYERS=HY.Network, TN.TransportNetwork&CRS=EPSG:25830&STYLES=&FORMAT=image/png&BBOX =419685,4082028,582245,4201830&WIDTH=1247&HEIGHT=919 Introducción

7 7 2015-11-23/27 Introducción http://inspire.ec.europa.eu/  Reglas de implementación Servicios de visualización Technical Guidance for the implementation of INSPIRE View Services http://inspire.ec.europa.eu/documents/Network_Services/T echnicalGuidance_ViewServices_v3.0.pdf

8 8 2015-11-23/27  Simbolización Requisito a cumplir  Simbolización Recomendandación Introducción

9 9 2015-11-23/27  [WMS 1.3.0] + extensiones INS: Incluye extensión “Extended Capabilities” Incluye enlace con fichero de metadatos Multilingüismo: deber tener una lista de los idiomas soportados Debe soportarse el formato PNG o GIF con transparencia. El título armonizado de una capa de un tema INSPIRE se define en la Directiva 2007/2/EC y está sujeta a multilingüismo (así como el abstract). Es obligatorio usar un sistema de coordenadas geográficas basado en ETRS89 para el continente WMS Inspire

10 10 2015-11-23/27  WMS-Inspire: WMS + Extensiones: Debe usarse un estilo por defecto para cada tema, definido en la sección “Portrayal” de la guía técnica de la especificación de datos INSPIRE. Si no está definido un estilo debe usarse: Punto (cuadro gris, 6px), Curva (línea negra, 1px), Superficie (línea negra, 1px, relleno gris). Debe proporcionarse una leyenda por estilo e idioma soportado Introducción

11 11 2015-11-23/27 ¿Qué es la Representación en Inspire?

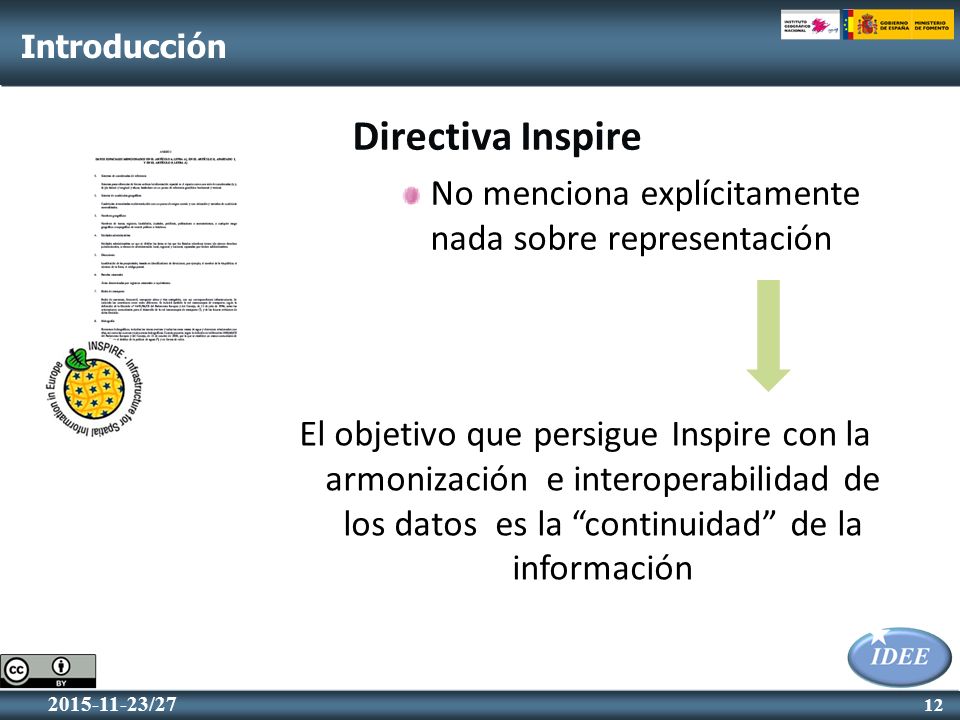

12 12 2015-11-23/27 Directiva Inspire No menciona explícitamente nada sobre representación Introducción El objetivo que persigue Inspire con la armonización e interoperabilidad de los datos es la “continuidad” de la información

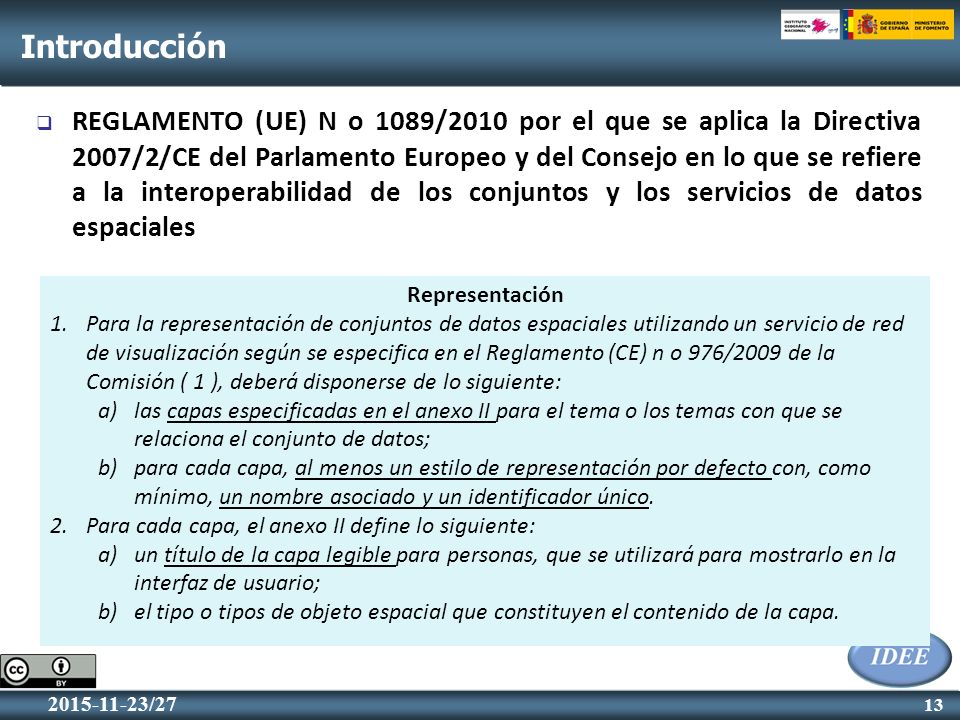

13 13 2015-11-23/27 Introducción Representación 1.Para la representación de conjuntos de datos espaciales utilizando un servicio de red de visualización según se especifica en el Reglamento (CE) n o 976/2009 de la Comisión ( 1 ), deberá disponerse de lo siguiente: a)las capas especificadas en el anexo II para el tema o los temas con que se relaciona el conjunto de datos; b)para cada capa, al menos un estilo de representación por defecto con, como mínimo, un nombre asociado y un identificador único. 2.Para cada capa, el anexo II define lo siguiente: a)un título de la capa legible para personas, que se utilizará para mostrarlo en la interfaz de usuario; b)el tipo o tipos de objeto espacial que constituyen el contenido de la capa.  REGLAMENTO (UE) N o 1089/2010 por el que se aplica la Directiva 2007/2/CE del Parlamento Europeo y del Consejo en lo que se refiere a la interoperabilidad de los conjuntos y los servicios de datos espaciales

14 14 2015-11-23/27 Introducción  Modelo General Conceptual Proporciona un marco de trabajo necesario para el desarrollo de las especificaciones de datos de un modo armonizado. No hay ningún requisito en la Directiva sobre la representación. La representación cartográfica de calidad está fuera de los objetivos de Inspire No obstante, para garantizar que los datos espaciales se representen bien en los servicios de visualización se especifican reglas básicas en los documentos de especificaciones de datos. El objetivo del servicio de visualización no es crear mapas de alta calidad, sino una posibilidad de visualizar los datos. La representación de datos sólo está enfocada a la representación de los temas de manera independiente, no de su combinación conjunta. En el apartado 16 se menciona “Portrayal model”.

15 15 2015-11-23/27 Introducción  REGLAMENTO (CE) N o 976/2009 por el que se ejecuta la Directiva 2007/2/CE del Parlamento Europeo y del Consejo en lo que se refiere a los servicios de red Technical Guidance for the implementation of INSPIRE View Services Si no se especifica el estilo en la solicitud o es el parámetro de estilo está vacío, el estilo se utilizarán en la prestación de la capa. Si no se especifica el estilo en la solicitud o es el parámetro de estilo está vacío, el estilo se utilizarán en la prestación de la capa.

16 16 2015-11-23/27 Clases de estilos Estilo por defecto Default Style Especificaciones de datos Modelo Genérico Conceptual Estilo bien definido Well-defined Style Estilo personalizado National or Thematic Style CONDICIONAL -OGC Styled-Layer Descriptor - OGC Symbology Encoding OPCIONAL

17 17 2015-11-23/27 http://www.opengeospatial.org/standards/se

18 18 2015-11-23/27 http://www.opengeospatial.org/standards/sld

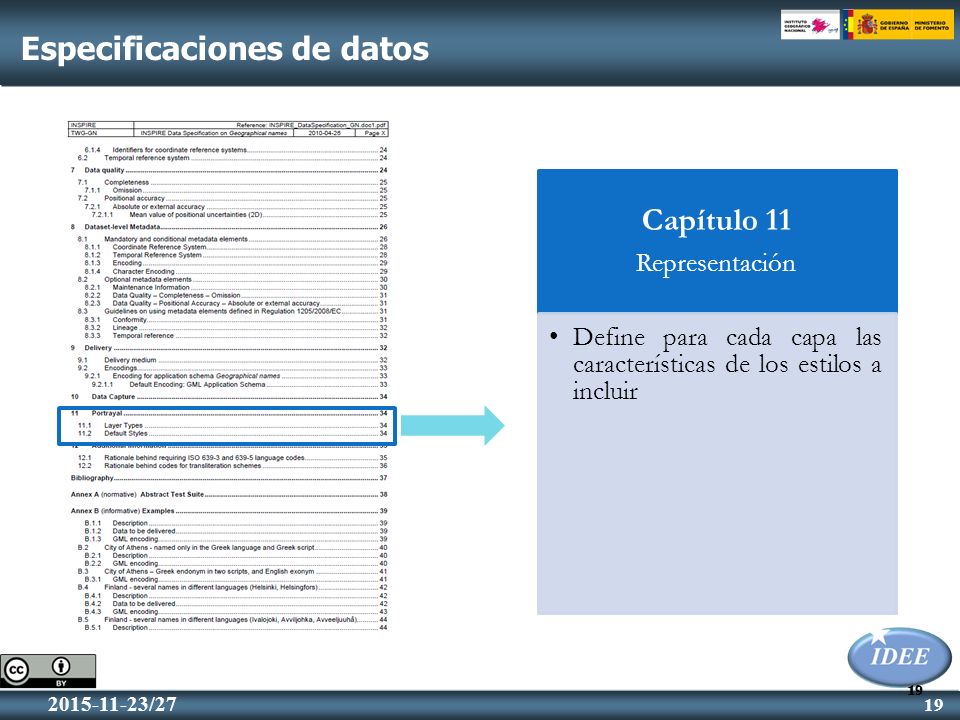

19 19 2015-11-23/27 19 Capítulo 11 Representación Define para cada capa las características de los estilos a incluir Especificaciones de datos

20 20 2015-11-23/27 Ejemplo: Especificación de datos- Hidragrafía

21 21 2015-11-23/27 Ejemplo: Especificación de datos- Hidragrafía Layers para servicio WMS

22 22 2015-11-23/27 http://www.ign.es/wms-inspire/ign- base?request=GetCapabilities&service=WMS

23 23 2015-11-23/27

24 24 2015-11-23/27 1 2 3

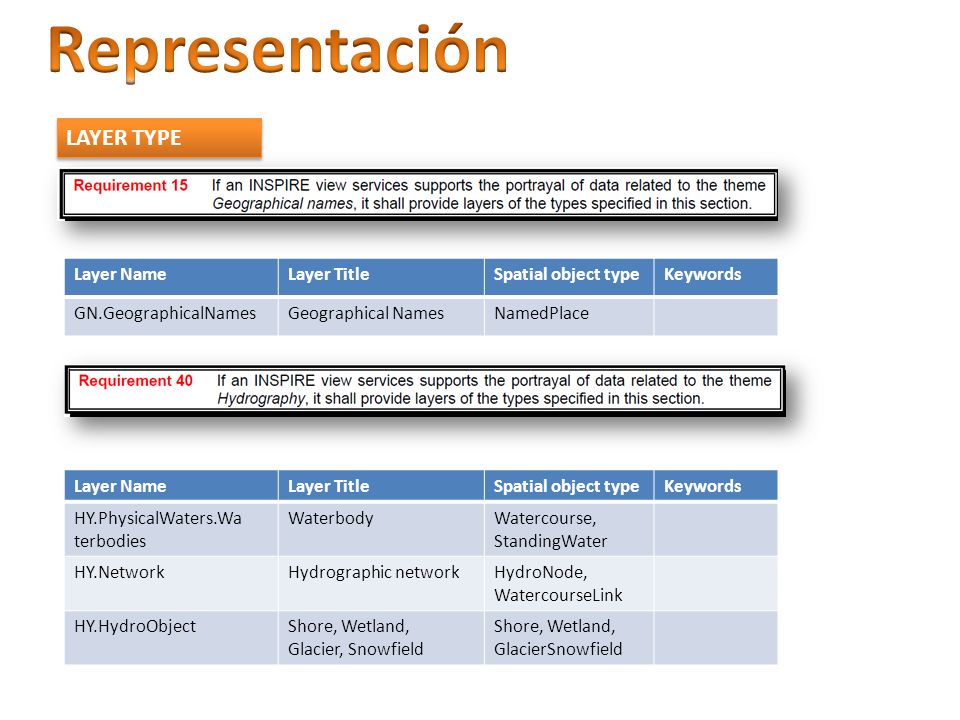

25 LAYER TYPE Layer NameLayer TitleSpatial object typeKeywords GN.GeographicalNamesGeographical NamesNamedPlace Layer NameLayer TitleSpatial object typeKeywords HY.PhysicalWaters.Wa terbodies WaterbodyWatercourse, StandingWater HY.NetworkHydrographic networkHydroNode, WatercourseLink HY.HydroObjectShore, Wetland, Glacier, Snowfield Shore, Wetland, GlacierSnowfield

26 Layer NameHY.PhysicalWaters.Waterbodies Style NameHY.PhysicalWaters.Waterbodies.Default Style TitleHydrographic network Style Description Physical waters as watercourses or standing water can be portrayed with different geometries depending on its dimensions and the level of detail or resolution. Lineal watercourses are depicted by solid blue (#33CCFF) lines with stroke width of 1 pixel and the superficial ones are depicted by filled blue light polygons (#CCFFFF) without border. Punctual standing waters are depicted by dark blue (#0066FF) circles with size of 6 pixel and the superficial ones are depicted by filled blue light polygons (#CCFFFF) without border. SymbologyFichero SLD Default Styles Si un servicio de visualización INSPIRE soporta la representación de datos espaciales correspondientes a los tema de datos espaciales, se debe soportar los estilos por defecto especificados en las tablas de esta sección. Si no hay ningún estilo definido por el usuario, se debe utilizar el estilo por defecto especificado en esta sección para cada capa Si un servicio de visualización INSPIRE soporta la representación de datos espaciales correspondientes a los tema de datos espaciales, se debe soportar los estilos por defecto especificados en las tablas de esta sección. Si no hay ningún estilo definido por el usuario, se debe utilizar el estilo por defecto especificado en esta sección para cada capa

27 Convivencia de diversos estilos. Archivo de capacidades Estilo personalizado Estilo Inspire Estilo Inspire  distintos estilos para cada capa

28 Estilos-> Hidrografia

29 Convivencia de diversos estilos.Leyendas  distintas leyendas por estilo  distintas leyendas por idioma

30 Inspire IGN

31 Inspire IGN

32 Inspire IGN

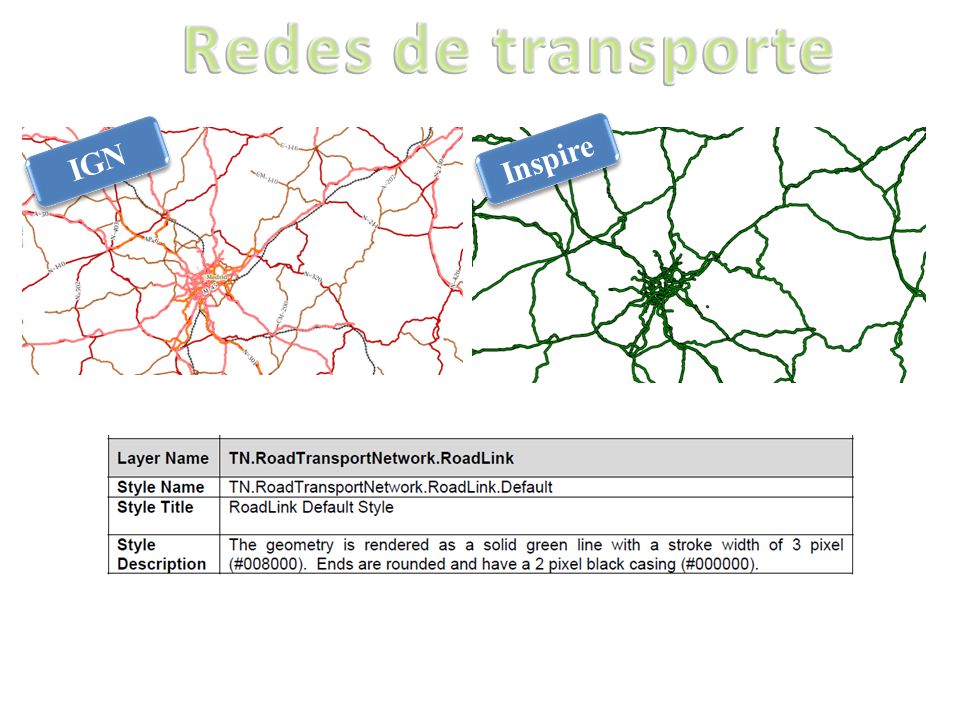

33 TN.RoadTransportNetwork.RoadLink TN.RoadTransportNetwork.RoadLink.Default 1 RoadLink Default Style The geometry is rendered as a solid Green line with a stroke width of 3 pixel (#008000). Ends are rounded and have a 2 pixel black casing (#000000). TN:RoadLink Network:centrelineGeometry

34 Inspire IGN

35 Inspire IGN

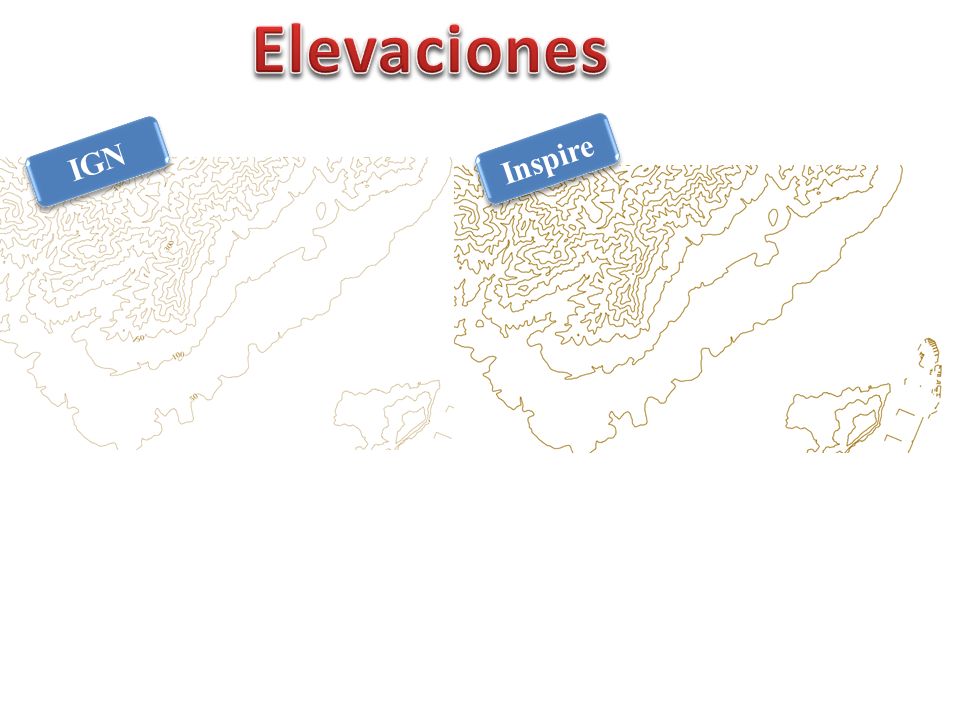

36 Inspire IGN

37 Inspire IGN

38 Inspire IGN

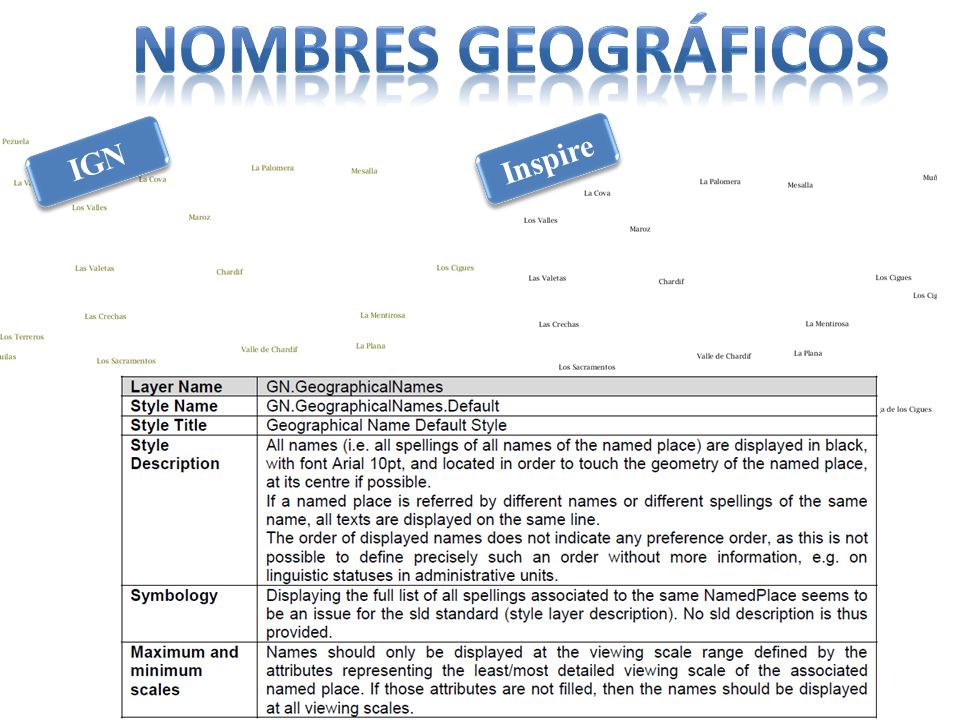

39 Inspire IGN

40 Inspire IGN

41 Tema: Sitios Protegidos (PS) Capa: Espacios protegidos (naturales) Inspire IGN

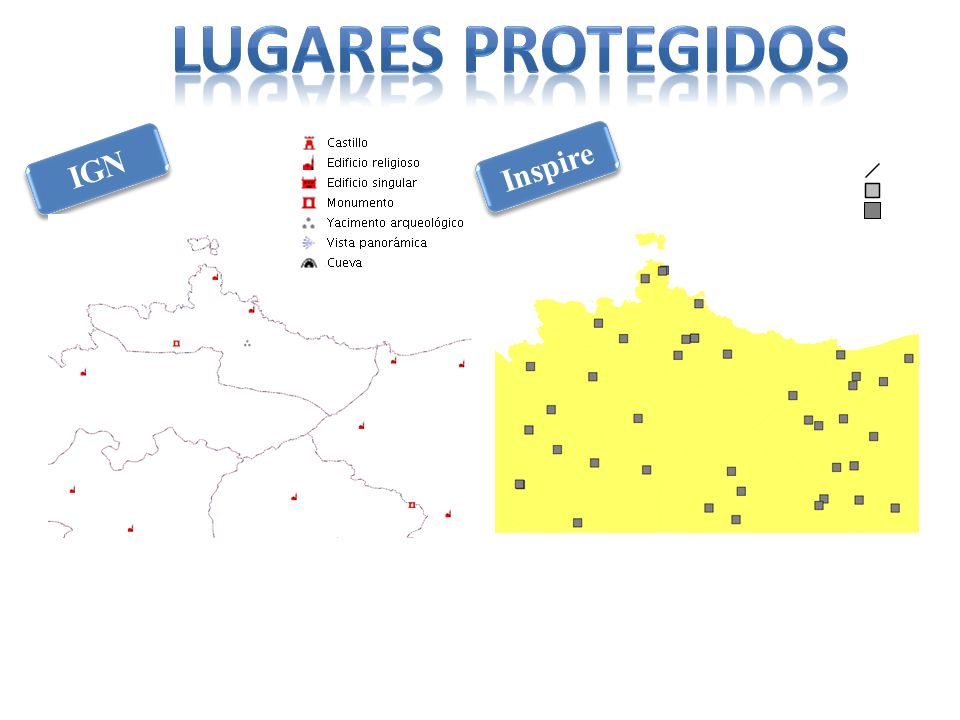

42 Tema: Sitios Protegidos (PS) Capa: Espacios protegidos (naturales) Inspire IGN

43 Inspire IGN

44

45 45 2015-11-23/27 https://themes.jrc.ec.europa.eu/categories/view/1654/portrayal

46 46 2015-11-23/27 Herramientas

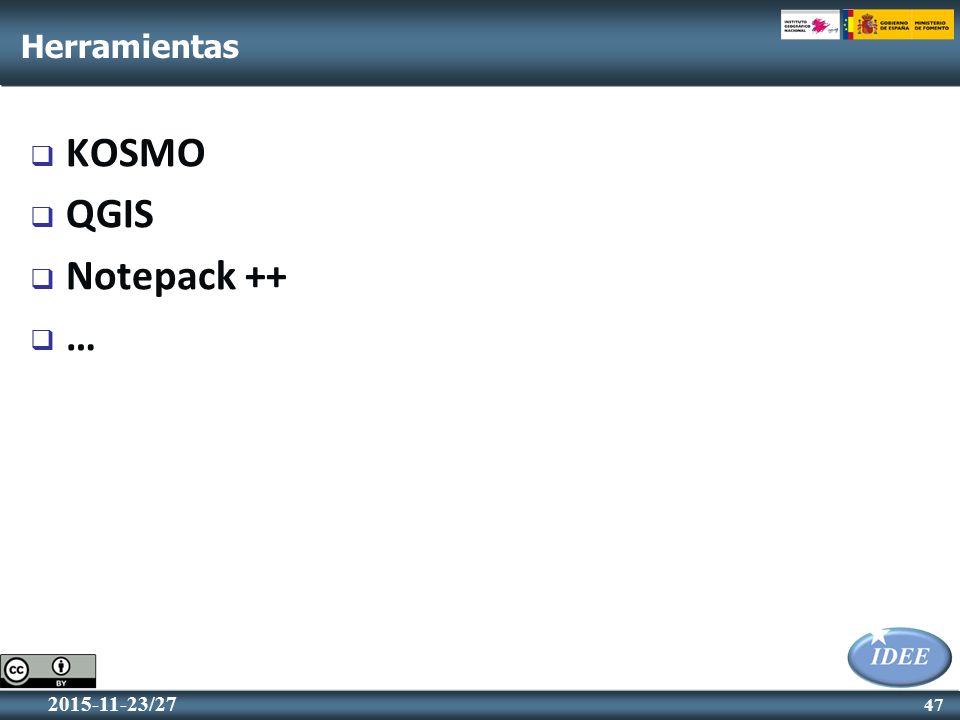

47 47 2015-11-23/27  KOSMO  QGIS  Notepack ++  … Herramientas

48 48 2015-11-23/27 48 2015-11-23/27 Gracias Alejandra Sánchez Maganto: asmaganto@fomento.es asmaganto@fomento.es
