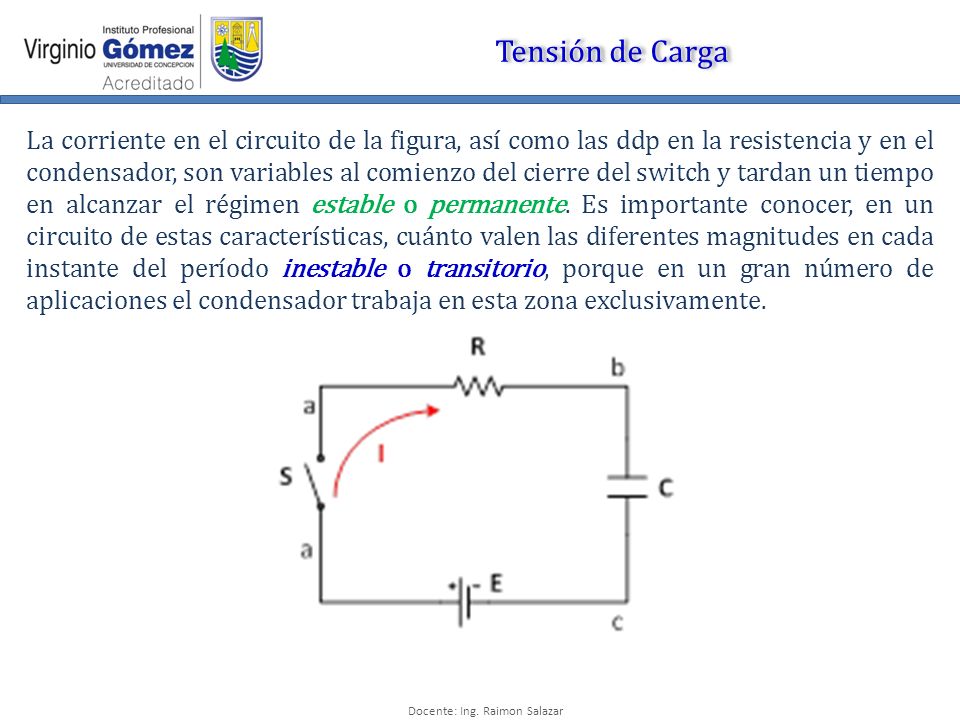

1 Docente: Ing. Raimon Salazar Tensión de Carga La corriente en el circuito de la figura, así como las ddp en la resistencia y en el condensador, son variables al comienzo del cierre del switch y tardan un tiempo en alcanzar el régimen estable o permanente. Es importante conocer, en un circuito de estas características, cuánto valen las diferentes magnitudes en cada instante del período inestable o transitorio, porque en un gran número de aplicaciones el condensador trabaja en esta zona exclusivamente.

2 Docente: Ing. Raimon Salazar Tensión de Carga A partir de la ecuación general del circuito: es posible deducir que la tensión entre los extremos del condensador Vbc, o sencillamente v, en función del tiempo, vale: E es el generador, R y C representan los valores de la resistencia y de la capacidad del condensador, respectivamente, y e es la base de los logaritmos neperianos, cuyo valor es 2,71828.

3 Docente: Ing. Raimon Salazar Tensión de Carga De la expresión deducimos que para un valor de t =0, el valor de v vale cero, es decir, la carga del condensador es nula, mientras que cuando t es infinito, la tensión del condensador se igual a la E. Puede ocurrir que el condensador tenga una carga inicial, adquirida antes de conectarlo en el circuito. En estas condiciones, si la tensión almacenada es E0, la expresión anterior se transforma en la siguiente:
