1 PROYECTO INSTALACIÓN DE SUMINISTRO DE AGUA, EVACUACIÓN DE AGUAS PLUVIALES Y RESIDUALES Y PROTECCIÓN CONTRA INCENDIOS PARA CENTRO EDUCATIVO DE INFANTIL Y PRIMARIA EN LA VILA-JOIOSA (ALICANTE) Autor: IGNACIO MIRALLES MARTÍNEZ Titulación: INGENIERO TÉCNICO INDUSTRIAL, ESP. MECÁNICA Director: VICENTE SAMUEL FUERTES MIQUEL (DIHMA)

2 ÍNDICE GENERAL 1. OBJETO DEL PROYECTO
2. EMPLAZAMIENTO Y DESCRIPCIÓN DEL EDIFICIO 3. SUMINISTRO DE AGUA FRÍA, AGUA CALIENTE SANITARIA Y RIEGO 3.1 MÉTODO DE CÁLCULO 4. EVACUACIÓN DE AGUAS PLUVIALES Y RESIDUALES 4.1 MÉTODO DE CÁLCULO PLUVIALES 4.2. MÉTODO DE CÁLCULO RESIDUALES 5. PROTECCIÓN CONTRA INCENDIOS 5.1 MÉTODO DE CÁLCULO 6. CONDICIONES 7. PRESUPUESTOS 7.1 SUMINISTRO DE AGUA Y SANEAMIENTO 7.2 PROTECCIÓN CONTRA INCENDIOS 8. CONCLUSIONES

3 1. OBJETO DEL PROYECTO Cálculo y diseño de:
- Instalación de suministro de agua, ACS y riego. - Instalación de evacuación de aguas pluviales y residuales. - Instalación de protección contra incendios. Especificación de las características técnicas y de ejecución en conformidad con la normativa vigente. Diseño de las instalaciones que satisfaga las necesidades cumpliendo el CTE. Obtención de todos los permisos y licencias de Organismos Oficiales. Realización de valoración económica del proyecto.

4 2. EMPLAZAMIENTO Y DESCRIPCIÓN DEL EDIFICIO
La parcela de actuación se halla situada en el término municipal de La Vila-Joiosa (Alicante). Su emplazamiento está próximo a la playa. En el sector PP-14 “Platja-Port”. Tiene una superficie de m² y presenta forma rectangular. La topografía presenta desniveles en una zona de pendiente importante.

5 2. EMPLAZAMIENTO Y DESCRIPCIÓN DEL EDIFICIO
Se trata de un centro de Educación Infantil y Primaria, con 6 unidades docentes de infantil y 12 aulas de primaria. Edificio de nueva construcción que se desenvuelve siguiendo un organigrama de directrices y ubicaciones según las actividades que en él se desarrollan. La edificación dispondrá de dos plantas, con diferentes estancias pero la totalidad de las estancias contenidas en el edificio pertenecerán a una instalación única general del mismo. Obteniendo un total de 3.094,37 m² de superficie útil en todo el edificio. Sector Superficie útil (m2) sector 1 – Planta Baja sector 1 – Planta Primera sector 2 429.90 sector 3 87.39

6 2. EMPLAZAMIENTO Y DESCRIPCIÓN DEL EDIFICIO
Planta Baja Planta Primera Planta Cubierta

7 3. SUMINISTRO DE AGUA FRÍA, AGUA CALIENTE SANITARIA Y RIEGO
La compañía suministradora de agua potable garantiza una presión media de 40 m.c.a. suficiente para los consumos previstos. Esquema general instalación suministro tipo (sin grupo de presión): Características de la instalación: Diámetro Material Longitud Número Acometida PE Ø90/65.2 mm Polietileno 6.00 metros 1 Tubo de alimentación 3.00 metros Contador general Ø50 mm - Riego PE Ø63/51.4 mm Montante (M1) PEX Ø25/20.4 mm Polietileno reticulado 5.00 metros Montante (M2) PEX Ø32/26.2 mm

8 3. SUMINISTRO DE AGUA FRÍA, AGUA CALIENTE SANITARIA Y RIEGO
Número de aparatos instalados en el CEIP = 122 Aparatos instalados en cada planta: Según Tabla 4.2 HS-4, derivaciones a aparatos: Derivaciones aparatos ACS: APARATO CANTIDAD Planta Primera Lavabo 10 Inodoro cisterna Pileta 2 Planta Baja 23 Ducha 13 Bañera infantil 3 Bañera Bidé 30 Fregadero doméstico 1 Fregadero no doméstico 4 Lavavajillas doméstico Lavadora doméstica Vertedero Lavaplatos Lavaollas Marmita Calentador Gas Termo eléctrico Caldera Depósito Fuente TOTAL PLANTA PRIMERA + PLANTA BAJA 122 APARATOS Aparato Diámetro Lavabo PEX 16/12,4 mm Ducha PEX 20/16,2 mm Bañera > 1,40 m PEX 25/20,4 mm Bañera < 1,40 m Bidé Inodoro cisterna Fregadero doméstico Fregadero no doméstico Lavavajillas doméstico Lavavajillas industrial Lavadora doméstica Vertedero Pileta Lavaplatos Lavaollas Marmita PEX 25/20.4 mm Calentador a gas Termo eléctrico Caldera Depósito Fuente PE 20/14,4 mm Aparato Diámetro Lavabo PEX 16/12,4 mm Ducha Bañera >1,4 PEX 20/16,2 mm Bañera <1,4 Bidé Freg domés Freg no dom Lavaollas Marmita

9 3. SUMINISTRO DE AGUA FRÍA, AGUA CALIENTE SANITARIA Y RIEGO
AGUA CALIENTE SANITARIA (ACS) La producción de ACS se realizará mediante calderas situadas estratégicamente para dar servicio de manera independiente. Cumpliendo según RITE. Dispondrá de servicio en: Cocina (calentador instantáneo gas propano) Aseos infantiles (termo-acumuladores 50L / 3 uds) Vivienda conserje (caldera mixta – calefac. y agua) Aseo P.N.D. (termo eléctrico 50L) Sala Calderas (caldera gas propano – calefac. y vest) RIEGO 7 zonas de riego independientes con 7 electroválvulas. Bus de control mediante programador. 2 unidades de bocas de riego. 55 unidades de goteros.

10 3. SUMINISTRO DE AGUA FRÍA, AGUA CALIENTE SANITARIA Y RIEGO
Esquema vertical de la instalación de suministro de agua fría y ACS:

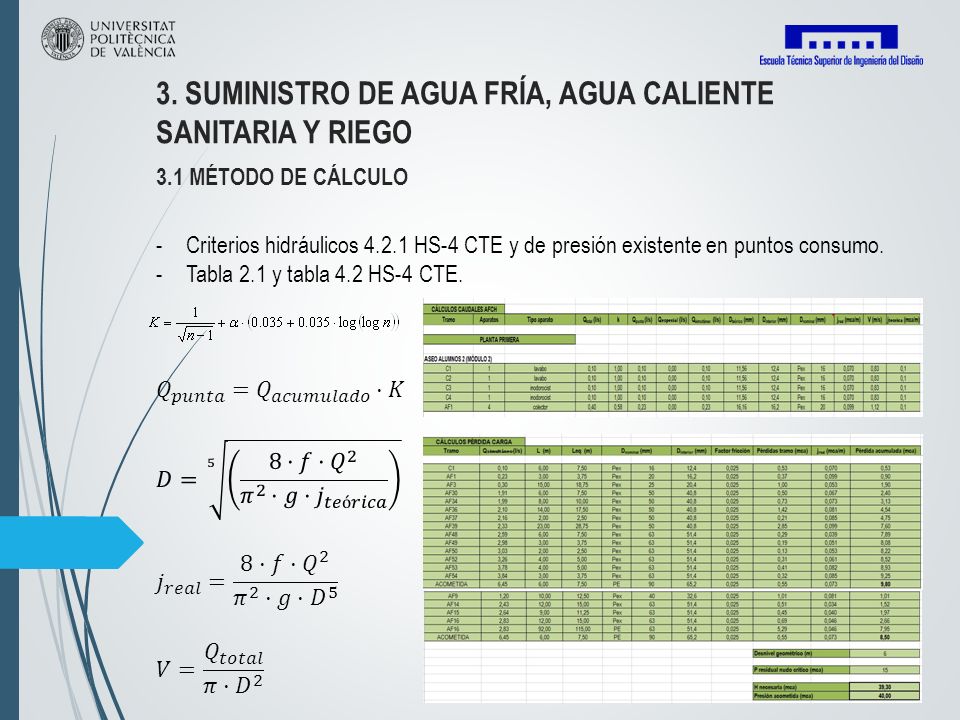

11 3. SUMINISTRO DE AGUA FRÍA, AGUA CALIENTE SANITARIA Y RIEGO
3.1 MÉTODO DE CÁLCULO Criterios hidráulicos HS-4 CTE y de presión existente en puntos consumo. Tabla 2.1 y tabla 4.2 HS-4 CTE. 𝑄 𝑝𝑢𝑛𝑡𝑎 = 𝑄 𝑎𝑐𝑢𝑚𝑢𝑙𝑎𝑑𝑜 ·𝐾 𝐷= 5 8·𝑓· 𝑄 2 𝜋 2 ·𝑔· 𝑗 𝑡𝑒ó𝑟𝑖𝑐𝑎 𝑗 𝑟𝑒𝑎𝑙 = 8·𝑓· 𝑄 2 𝜋 2 ·𝑔· 𝐷 5 𝑉= 𝑄 𝑡𝑜𝑡𝑎𝑙 𝜋· 𝐷 2

12 4. EVACUACIÓN DE AGUAS PLUVIALES Y RESIDUALES
La instalación se ajustará a los criterios de HS-5 “Evacuación de aguas” del CTE. Red de pluviales y de residuales independientes entre sí. Sistema de evacuación por gravedad. Configuración adoptada de única de red de fecales en la parcela del edificio. El sistema propuesto recoge en cubierta el agua de lluvia por medio de sumideros y la conduce a través de las bajantes hasta las arquetas ciegas. Vertido de fecales se realizará a pozo. Vertido de pluviales se verterá a la calle. Se dispondrá de subsistema de ventilación primaria. (tanto para pluviales como para residuales).

13 4. EVACUACIÓN DE AGUAS PLUVIALES Y RESIDUALES
Planta Baja Planta Primera Planta Cubierta

14 4. EVACUACIÓN DE AGUAS PLUVIALES Y RESIDUALES
4.1 MÉTODO DE CÁLCULO PLUVIALES Metodología descrita en HS-5 “Evacuación de Aguas” del CTE. Tabla 4.6 Número sumideros según superficie de cubierta. Tabla 4.8 Diámetros bajantes pluviales en función de la superficie en proyección horizontal servida. 𝑓= 𝑖 100 La Vila-Joiosa (Alicante). Zona B (isoyeta 60) y “i”= 135mm/h. Tabla 4.9 Diámetros colectores pluviales en función de la superficie proyectada y su pendiente.

15 4. EVACUACIÓN DE AGUAS PLUVIALES Y RESIDUALES
4.2 MÉTODO DE CÁLCULO RESIDUALES Metodología descrita en HS-5 “Evacuación de Aguas” del CTE. Tabla 4.1 y 4.2 Unidades desagüe y diámetro según uso público o privado. Tabla 4.3 Diámetros ramales colectores entre aptos. sanitarios y bajante según núm. máx. UD y pendiente del ramal colector. Tabla 4.4 Diámetros bajantes según núm. alturas del edificio y el núm. de UD. Tabla 4.5 Diámetros colectores horizontales en función del máx. núm. UD y de la pendiente adoptada.

16 5. PROTECCIÓN CONTRA INCENDIOS
Instalación formada por elementos de detección, control y extinción. Además de una red de suministro de agua para BIES mediante acometida independiente. Equipo de impulsión: FOC-N 18m³/h–115 m.c.a. (Eléctrica + Jockey) UNE Depósito/Aljibe de 20 m³ de capacidad, enterrado. Tabla 1.1 SI-4 CTE. Dotación de inst. PCI (uso Docente) Señalización de las instalaciones manuales. Diámetro Material Longitud Número Acometida PE Ø75/54.4 mm Polietileno 5.0 metros 1 Contador general Ø50 mm - Montante PB-P1 (M1) AG Ø1 ½”/41.9 mm Acero Galvaniz. 3.00 m Montante PB-P1 (M2) Montante PB-P1 (M3) Montante PB-P1 (M4) BIEs Ø25 mm Manguera 20 m 10

17 5. PROTECCIÓN CONTRA INCENDIOS
Planta Baja Planta Primera Esquema vertical

18 5. PROTECCIÓN CONTRA INCENDIOS
5.1 MÉTODO DE CÁLCULO SI-4 Detección, control y extinción del incendio: 1. Dotación de instalaciones de PCI (uso Docente). Reglamento de instalaciones de PCI (R.D. 1942/1993, de 5 de noviembre). Criterios hidráulicos de velocidad de circulación del fluido y de presión existente en los puntos de consumo. Norma UNE-EN (BIES equipadas con mangueras semirrígidas de Ø25 mm).

19 5. PROTECCIÓN CONTRA INCENDIOS
5.1 MÉTODO DE CÁLCULO Dimensionado de tuberías: Pérdida de carga en punto (BIEs) más desfavorable: Selección del grupo de presión: FOC-N 18m³/h–115 m.c.a. (Eléctrica + Jockey) UNE Comprobación BIE más favorable: Cálculo del depósito:

20 6. PLIEGO DE CONDICIONES Especificaciones de calidad de los elementos.
Normas de ejecución técnica de las instalaciones. Pruebas reglamentarias. Instrucciones de uso y seguridad de aparatos e instalaciones. Operaciones de inspección y mantenimiento de los elementos funcionales de las instalaciones.

21 7. PRESUPUESTOS 7.1 SUMINISTRO DE AGUA Y SANEAMIENTO
CAP. 01 – INSTALACIÓN SUMINISTRO DE AGUA ,48 € CAP.02 – RED DE RIEGO ,93 € CAP.03 – RED DESANEAMIENTO ,41 € TOTAL INSTALACIONES ,82 € 15% GASTOS GENERALES ,87 € 6% BENEFICIO INDUSTRIAL ,75 € COSTE TOTAL INSTALACIONES ,44 € NOTA: No se incluyen aparatos sanitarios y sus correspondientes complementos y accesorios, así como las diferentes calderas, depósitos, termos y calentadores a gas reflejados en los planos adjuntos de la instalación de suministro de agua y ACS. Todo ello vendrá determinado y presupuestado por la parte correspondiente COSTE TOTAL INSTALACIONES ,44 € I.V.A. 21% ,78 € PRESUPUESTO DE EJECUCIÓN ,22 € El Presupuesto de Ejecución de las Instalaciones asciende a la cantidad de CIENTO DIEZ MIL CUATROCIENTOS SESENTA EUROS CON VEINTIDOS CÉNTIMOS.

22 7. PRESUPUESTOS 7.2 PROTECCIÓN CONTRA INCENDIOS
CAP. 01 – INSTALACIÓN PROTECCIÓN CONTRA INCENDIOS ,28 € TOTAL INSTALACIONES ,28 € 15% GASTOS GENERALES ,54 € 6% BENEFICIO INDUSTRIAL ,82 € COSTE TOTAL INSTALACIONES ,64 € COSTE TOTAL INSTALACIONES ,64 € I.V.A. 21% ,74 € PRESUPUESTO DE EJECUCIÓN ,38 € El Presupuesto de Ejecución de la instalación Protección contra incendios asciende a la cantidad de CINCUENTA Y NUEVE MIL TRESCIENTOS CUARENTA EUROS CON TREINTA Y OCHO CÉNTIMOS.

23 8. CONCLUSIONES Diseño eficiente, económico y optimizado.
Excelente calidad de materiales. Las instalaciones cumplen con todos los requisitos exigidos.

24 RUEGOS Y PREGUNTAS GRACIAS
