1 # E 2H V S PHERE P OWER CLI S ESIÓN 3 Gestionar redes virtuales y almacenamiento con PowerCLI José Luis Gómez Presentado por e2H.net 1 Sponsored by

2 E N ESTE W EBINAR Acerca del profesor Arquitectura de red Resumen de los cmdlets para redes virtuales Trabajar con los adaptadores de red del host Trabajar con los switches virtuales Trabajar con políticas de teaming Trabajar con switches distribuidos Trabajar con los grupos de puertos virtuales 2

3 E N ESTE W EBINAR Arquitectura de almacenamiento Resumen de los cmdlets para almacenamiento Configurar iSCSI Re-escanear nuevo almacenamiento Añadir datastores Configurar una política multipath 3

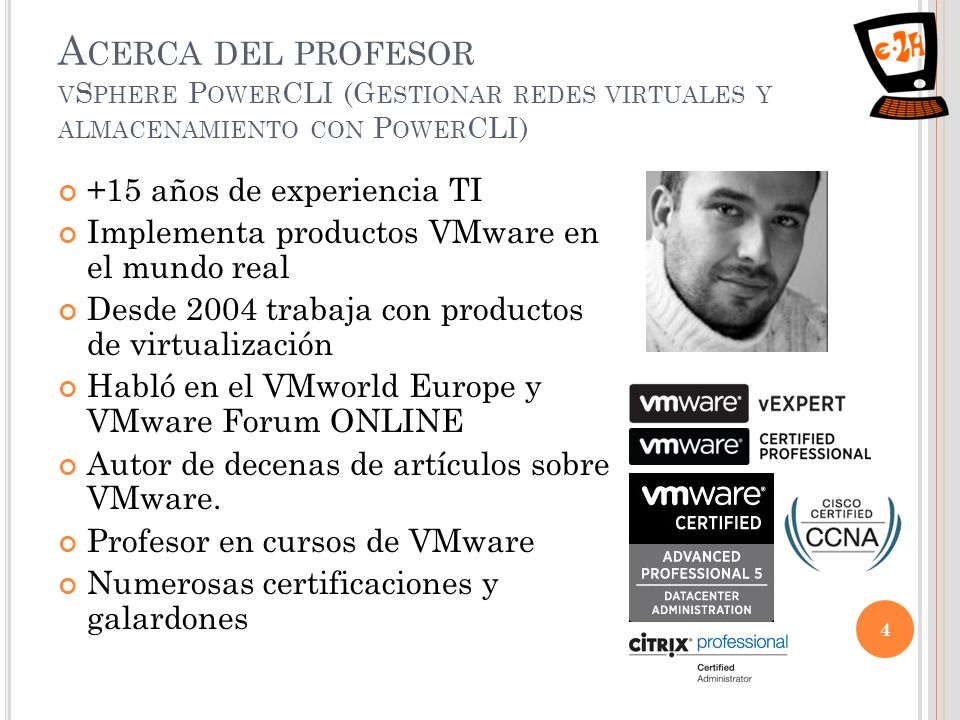

4 A CERCA DEL PROFESOR V S PHERE P OWER CLI (G ESTIONAR REDES VIRTUALES Y ALMACENAMIENTO CON P OWER CLI) +15 años de experiencia TI Implementa productos VMware en el mundo real Desde 2004 trabaja con productos de virtualización Habló en el VMworld Europe y VMware Forum ONLINE Autor de decenas de artículos sobre VMware. Profesor en cursos de VMware Numerosas certificaciones y galardones 4

5 A RQUITECTURA DE R ED V S PHERE P OWER CLI (G ESTIONAR REDES VIRTUALES Y ALMACENAMIENTO CON P OWER CLI) 5 Fuente: vmware.com Get-VMHostNetwork Get-VMHostNetworkAdapter Get-VirtualSwitch Get-VirtualPortGroup Get-NetworkAdapter

6 R ESUMEN DE LOS CMDLETS PARA REDES VIRTUALES V S PHERE P OWER CLI (G ESTIONAR REDES VIRTUALES Y ALMACENAMIENTO CON P OWER CLI) 6 La categoría VMHostNetwork permite gestionar DNS y routing del host La categoría VMHostNetworkAdapter permite gestionar adaptadores físicos y virtuales La categoría VirtualSwitch permite gestionar los vSwitch que enlaza NIC y PG La categoría VirtualPortGroup permite gestionar los PG que enlaza vNIC y vSwitch Las categorías que incluyan * VD* permiten gestionar switches distribuidos Para la gestión de vNICs de máquinas virtuales tenemos la categoría NetworkAdapter

7 R ESUMEN DE LOS CMDLETS PARA REDES VIRTUALES V S PHERE P OWER CLI (G ESTIONAR REDES VIRTUALES Y ALMACENAMIENTO CON P OWER CLI) Demo: Cmdlets disponibles para redes virtuales 7

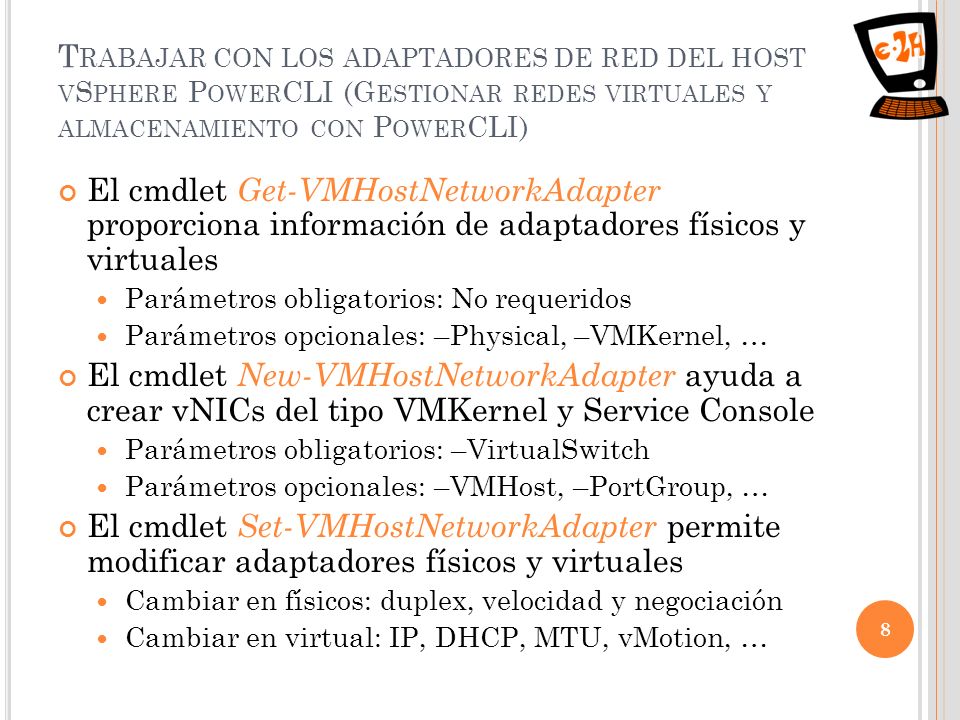

8 T RABAJAR CON LOS ADAPTADORES DE RED DEL HOST V S PHERE P OWER CLI (G ESTIONAR REDES VIRTUALES Y ALMACENAMIENTO CON P OWER CLI) 8 El cmdlet Get-VMHostNetworkAdapter proporciona información de adaptadores físicos y virtuales Parámetros obligatorios: No requeridos Parámetros opcionales: –Physical, –VMKernel, … El cmdlet New-VMHostNetworkAdapter ayuda a crear vNICs del tipo VMKernel y Service Console Parámetros obligatorios: –VirtualSwitch Parámetros opcionales: –VMHost, –PortGroup, … El cmdlet Set-VMHostNetworkAdapter permite modificar adaptadores físicos y virtuales Cambiar en físicos: duplex, velocidad y negociación Cambiar en virtual: IP, DHCP, MTU, vMotion, …

9 T RABAJAR CON LOS ADAPTADORES DE RED DEL HOST V S PHERE P OWER CLI (G ESTIONAR REDES VIRTUALES Y ALMACENAMIENTO CON P OWER CLI) Demo: Obtener y configurar adaptadores de red 9

10 T RABAJAR CON LOS SWITCHES VIRTUALES V S PHERE P OWER CLI (G ESTIONAR REDES VIRTUALES Y ALMACENAMIENTO CON P OWER CLI) 10 El cmdlet Get-VirtualSwitch proporciona información sobre el switch virtual Parámetros obligatorios: No requeridos Parámetros opcionales: –VM, –VMHost, … El cmdlet New-VirtualSwitch ayuda a crear un vSwitch en el VMHost que se especifique Parámetros obligatorios: –VMHost y –Name Parámetros opcionales: –Nic, –Mtu, –NumPorts, … El cmdlet Set-VirtualSwitch permite modificar propiedades del vSwitch especificado Parámetros obligatorios: –VirtualSwitch Parámetros opcionales: –NumPorts, –Nic, … El cmdlet Remove-VirtualSwitch elimina el vSwitch especificado por el parámetro –VirtualSwitch

11 T RABAJAR CON LOS SWITCHES VIRTUALES V S PHERE P OWER CLI (G ESTIONAR REDES VIRTUALES Y ALMACENAMIENTO CON P OWER CLI) Demo: Obtener, crear, configurar y eliminar un vSwitch 11

12 T RABAJAR CON POLITICAS DE TEAMING V S PHERE P OWER CLI (G ESTIONAR REDES VIRTUALES Y ALMACENAMIENTO CON P OWER CLI) 12 El cmdlet Get-NicTeamingPolicy proporciona información sobre la política de teaming de PG y vSS Parámetros obligatorios: –VirtualSwitch o –PortGroup El cmdlet Set-NicTeamingPolicy podemos modificar: Política de balanceo de carga Politica de detección de fallo Política de notificación a switch …

13 T RABAJAR CON POLITICAS DE TEAMING V S PHERE P OWER CLI (G ESTIONAR REDES VIRTUALES Y ALMACENAMIENTO CON P OWER CLI) Demo: Obtener y configurar políticas de teaming 13

14 T RABAJAR CON SWITCHES DISTRIBUIDOS V S PHERE P OWER CLI (G ESTIONAR REDES VIRTUALES Y ALMACENAMIENTO CON P OWER CLI) 14 El cmdlet Get-VDSwitch proporciona información sobre el switch virtual distribuido Parámetros obligatorios: No requeridos Parámetros opcionales: –VM, –VMHost, –Location, … El cmdlet New-VDSwitch ayuda a crear un vSwitch distribuido Parámetros obligatorios: –Name y –Location Parámetros opcionales: –Version, –Mtu, –MaxPorts, … El cmdlet Add-VDSwitchVMHost agrega un host como miembro del vDSwitch (no NICs) Parámetros obligatorios: –VDSwitch y –VMHost El cmdlet Add-VDSwitchPhysicalNetworkAdapter añade adaptadores físicos de un host la vDS Parámetros obligatorios: –VMHostNetworkAdapter y –DistributedSwitch El cmdlet New-VDPortGroup crea un PG distribuido Parámetros obligatorios: –VDSwitch y –Name Parámetros opcionales: –VlanId, –NumPorts, –Notes, …

15 T RABAJAR CON SWITCHES DISTRIBUIDOS V S PHERE P OWER CLI (G ESTIONAR REDES VIRTUALES Y ALMACENAMIENTO CON P OWER CLI) Demo: Obtener, crear y configurar un vSwitch distribuido 15

16 T RABAJAR CON LOS GRUPOS DE PUERTOS VIRTUALES V S PHERE P OWER CLI (G ESTIONAR REDES VIRTUALES Y ALMACENAMIENTO CON P OWER CLI) 16 El cmdlet Get-VirtualPortGroup facilita información de PGs disponibles de hosts, VMs y vSS/vDS Parámetros obligatorios: No requeridos Parámetros opcionales: –VM, –VMHost, –Standard, … El cmdlet New-VirtualPortGroup ayuda a crear un nuevo PG en el vSwitch especificado Parámetros obligatorios: –Name y –VirtualSwitch Parámetros opcionales: –VlanId, … El cmdlet Set-VirtualSwitch permite modificar propiedades de un PG existente Parámetros obligatorios: –VirtualPortGroup Parámetros opcionales: –Name, –VlanId, … El cmdlet Remove-VirtualPortGroup elimina el PG especificado por el parámetro –VirtualPortGroup

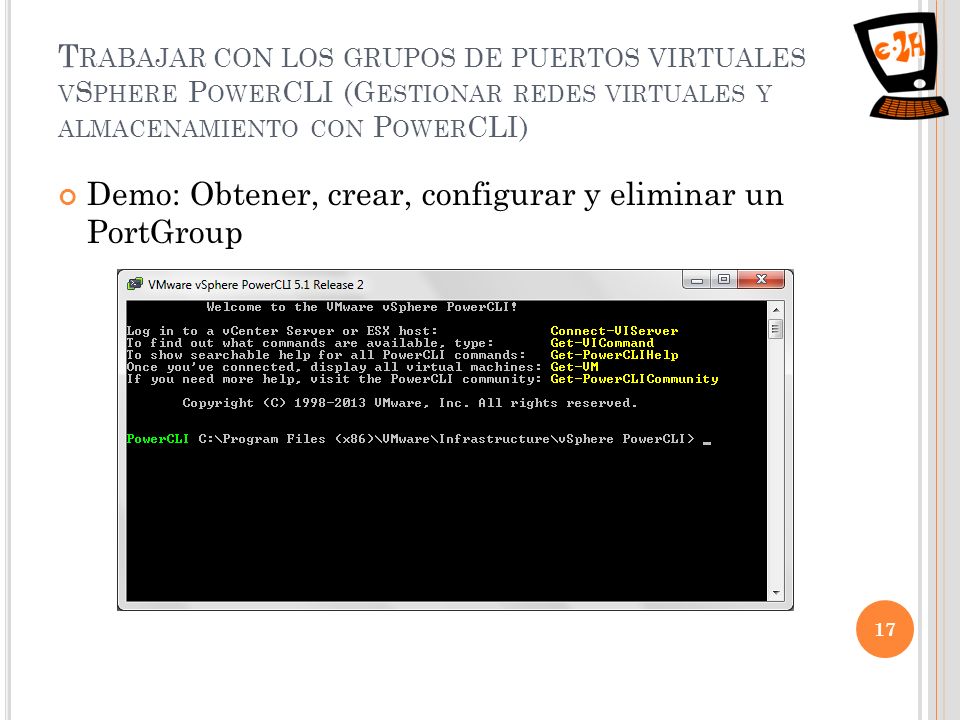

17 T RABAJAR CON LOS GRUPOS DE PUERTOS VIRTUALES V S PHERE P OWER CLI (G ESTIONAR REDES VIRTUALES Y ALMACENAMIENTO CON P OWER CLI) Demo: Obtener, crear, configurar y eliminar un PortGroup 17

18 A RQUITECTURA DE A LMACENAMIENTO V S PHERE P OWER CLI (G ESTIONAR REDES VIRTUALES Y ALMACENAMIENTO CON P OWER CLI) 18 Fuente: vmware.com Get-VMHost Get-VMHostStorage Get-VMHostHba Get-IScsiHbaTarget Get-ScsiLun Get-ScsiLunPath Get-VMHostDisk Get-VMHostDiskPartition Get-Datastore

19 R ESUMEN DE LOS CMDLETS PARA ALMACENAMIENTO V S PHERE P OWER CLI (G ESTIONAR REDES VIRTUALES Y ALMACENAMIENTO CON P OWER CLI) 19 Poco más de 30 cmdlets disponibles para gestionar todos los aspectos relacionados con el almacenamiento Algunas de las categorías disponibles son: VMHostStorage VMHostHba ScsiLun ScsiLunPath IScsiHbaTarget Datastore Muchos más…

20 R ESUMEN DE LOS CMDLETS PARA ALMACENAMIENTO V S PHERE P OWER CLI (G ESTIONAR REDES VIRTUALES Y ALMACENAMIENTO CON P OWER CLI) Demo: Mostrar los distintos cmdlets disponibles para almacenamiento 20

21 C ONFIGURAR I SCSI V S PHERE P OWER CLI (G ESTIONAR REDES VIRTUALES Y ALMACENAMIENTO CON P OWER CLI) 21 Habilitar el iniciador iSCSI software con el cmdlet Set-VMHostStorage Parámetros obligatorios: –SoftwareIScsiEnabled y –VMHostStorage Si queremos usar autenticación CHAP utilizaremos el cmdlet Set-VMHostHba Parámetros obligatorios: –IScsiHba Para conectar a un almacenamiento iSCSI utilizamos el cmdlet New-IScsiHbaTarget Parámetros obligatorios: –IScsiHba y –Address Nota: Al agregar un nuevo target no se realiza un re- scan automático. > Get-VMHostStorage -RescanAllHba

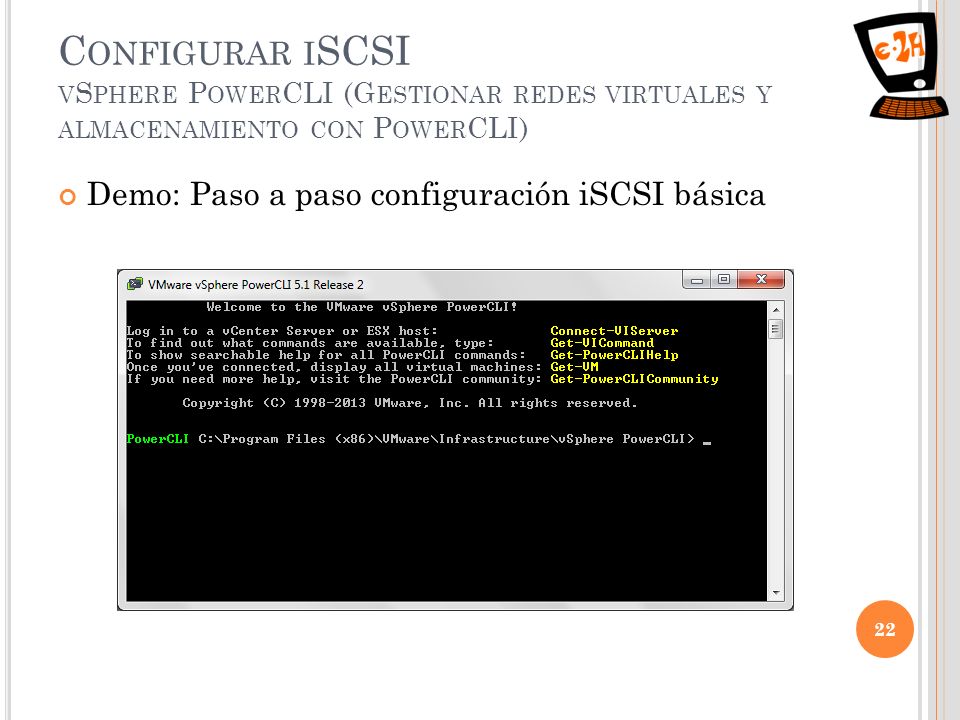

22 C ONFIGURAR I SCSI V S PHERE P OWER CLI (G ESTIONAR REDES VIRTUALES Y ALMACENAMIENTO CON P OWER CLI) Demo: Paso a paso configuración iSCSI básica 22

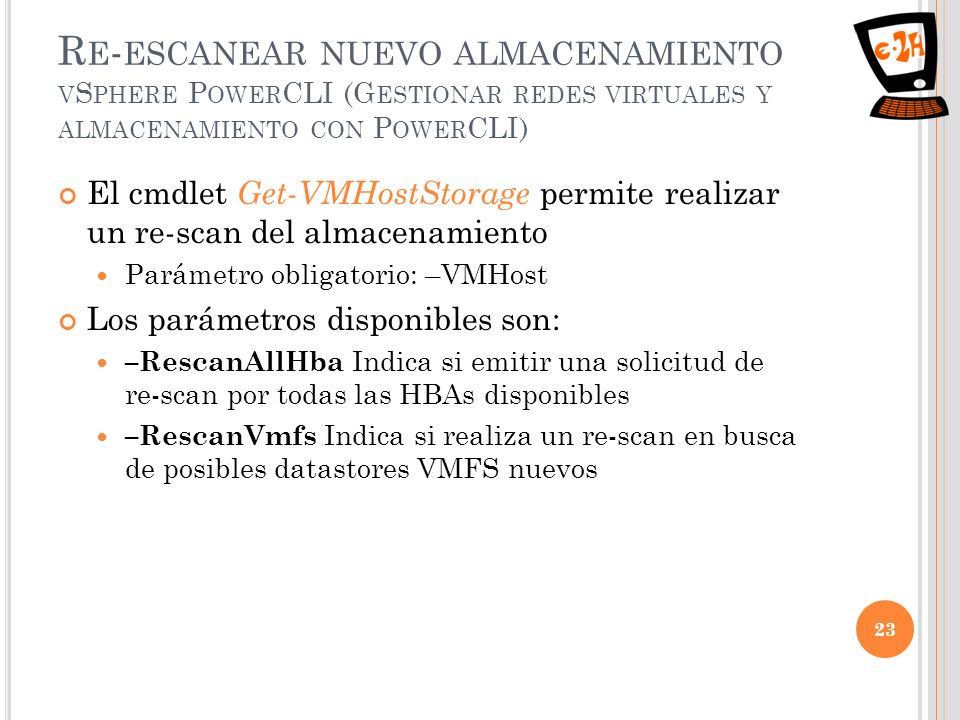

23 R E - ESCANEAR NUEVO ALMACENAMIENTO V S PHERE P OWER CLI (G ESTIONAR REDES VIRTUALES Y ALMACENAMIENTO CON P OWER CLI) 23 El cmdlet Get-VMHostStorage permite realizar un re-scan del almacenamiento Parámetro obligatorio: –VMHost Los parámetros disponibles son: –RescanAllHba Indica si emitir una solicitud de re-scan por todas las HBAs disponibles –RescanVmfs Indica si realiza un re-scan en busca de posibles datastores VMFS nuevos

24 R E - ESCANEAR NUEVO ALMACENAMIENTO V S PHERE P OWER CLI (G ESTIONAR REDES VIRTUALES Y ALMACENAMIENTO CON P OWER CLI) Demo: Realizar re-scan de HBA y VMFS 24

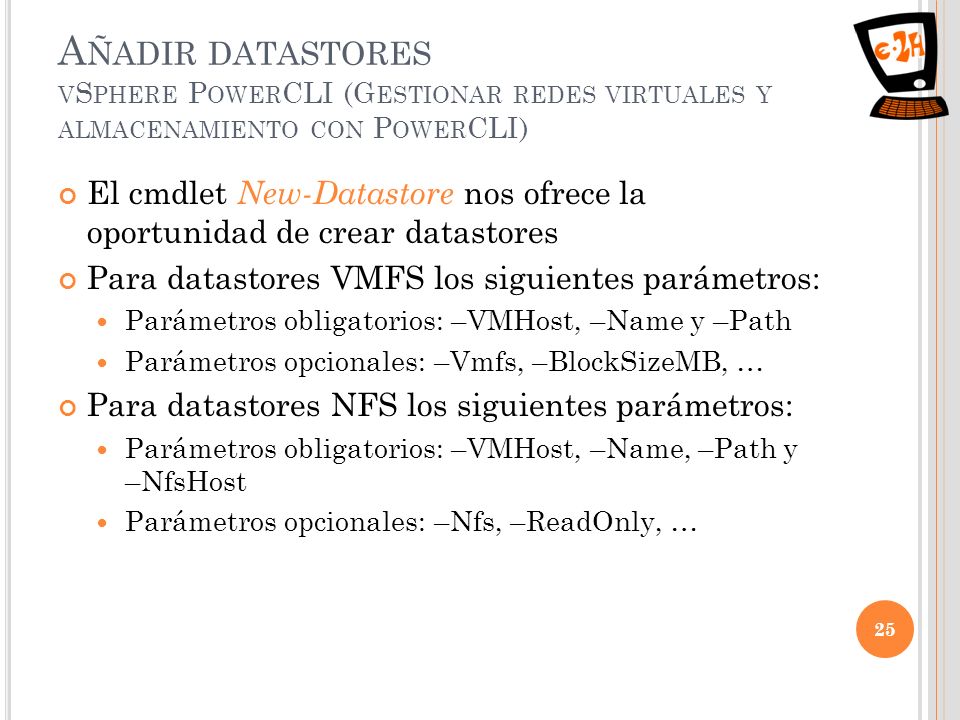

25 A ÑADIR DATASTORES V S PHERE P OWER CLI (G ESTIONAR REDES VIRTUALES Y ALMACENAMIENTO CON P OWER CLI) 25 El cmdlet New-Datastore nos ofrece la oportunidad de crear datastores Para datastores VMFS los siguientes parámetros: Parámetros obligatorios: –VMHost, –Name y –Path Parámetros opcionales: –Vmfs, –BlockSizeMB, … Para datastores NFS los siguientes parámetros: Parámetros obligatorios: –VMHost, –Name, –Path y –NfsHost Parámetros opcionales: –Nfs, –ReadOnly, …

26 A ÑADIR DATASTORES V S PHERE P OWER CLI (G ESTIONAR REDES VIRTUALES Y ALMACENAMIENTO CON P OWER CLI) Demo: Crear datastore VMFS de la LUN iSCSI 26

27 C ONFIGURAR UNA POLÍTICA MULTIPATH V S PHERE P OWER CLI (G ESTIONAR REDES VIRTUALES Y ALMACENAMIENTO CON P OWER CLI) 27 El cmdlet Set-ScsiLun permite seleccionar la política multipath deseada Parámetros obligatorios: –ScsiLun Parámetros opcionales: –MultipathPolicy –PreferredPath –CommandsToSwitchPath –NoCommandsSwitch –NoBlocksSwitch …

28 C ONFIGURAR UNA POLÍTICA MULTIPATH V S PHERE P OWER CLI (G ESTIONAR REDES VIRTUALES Y ALMACENAMIENTO CON P OWER CLI) Demo: Configurar la política multipath de la LUN iSCSI 28

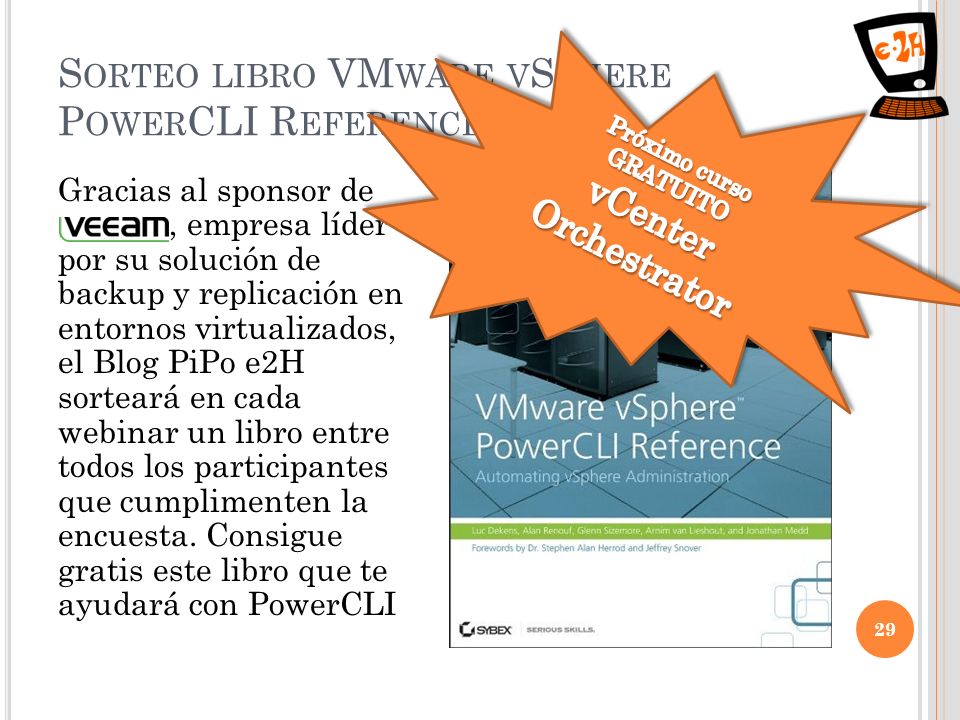

29 S ORTEO LIBRO VM WARE V S PHERE P OWER CLI R EFERENCE 29 Gracias al sponsor de Veeam, empresa líder por su solución de backup y replicación en entornos virtualizados, el Blog PiPo e2H sorteará en cada webinar un libro entre todos los participantes que cumplimenten la encuesta. Consigue gratis este libro que te ayudará con PowerCLI

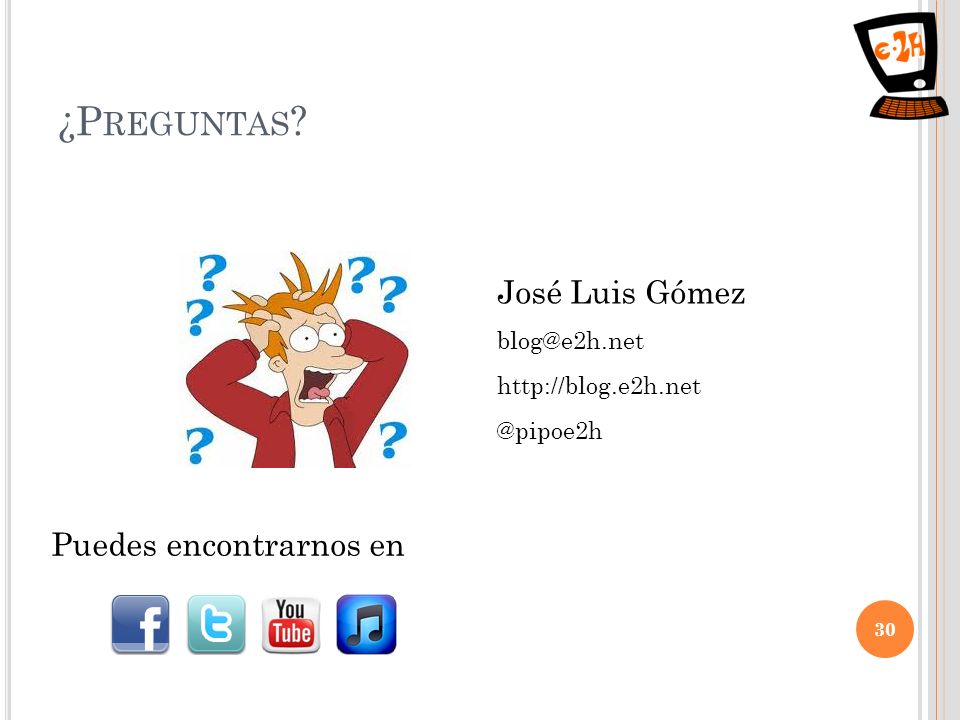

30 ¿P REGUNTAS ? 30 José Luis Gómez blog@e2h.net http://blog.e2h.net @pipoe2h Puedes encontrarnos en
