Interconexiones de dispositivos de E/S
Lesly García Rangel
2
Datos se convierten en bits Señales de control Enviar datos al módulo
Módulo de E/S genérico Datos se convierten en bits Señales de control Enviar datos al módulo Aceptar datos del módulo Indicar estado de dispositivo Realizar alguna función. Lógica de control del dispositivo controla operaciones en respuesta solicitudes de módulo de E/S. Transductor convierte señales eléctricas a forma de salida.
3
TAREAS PRINCIPALES DE UN MÓDULO DE E/S
Control y temporización Comunicación con el procesador Comunicación con los dispositivos Almacenamiento temporal de datos Detección de errores
4

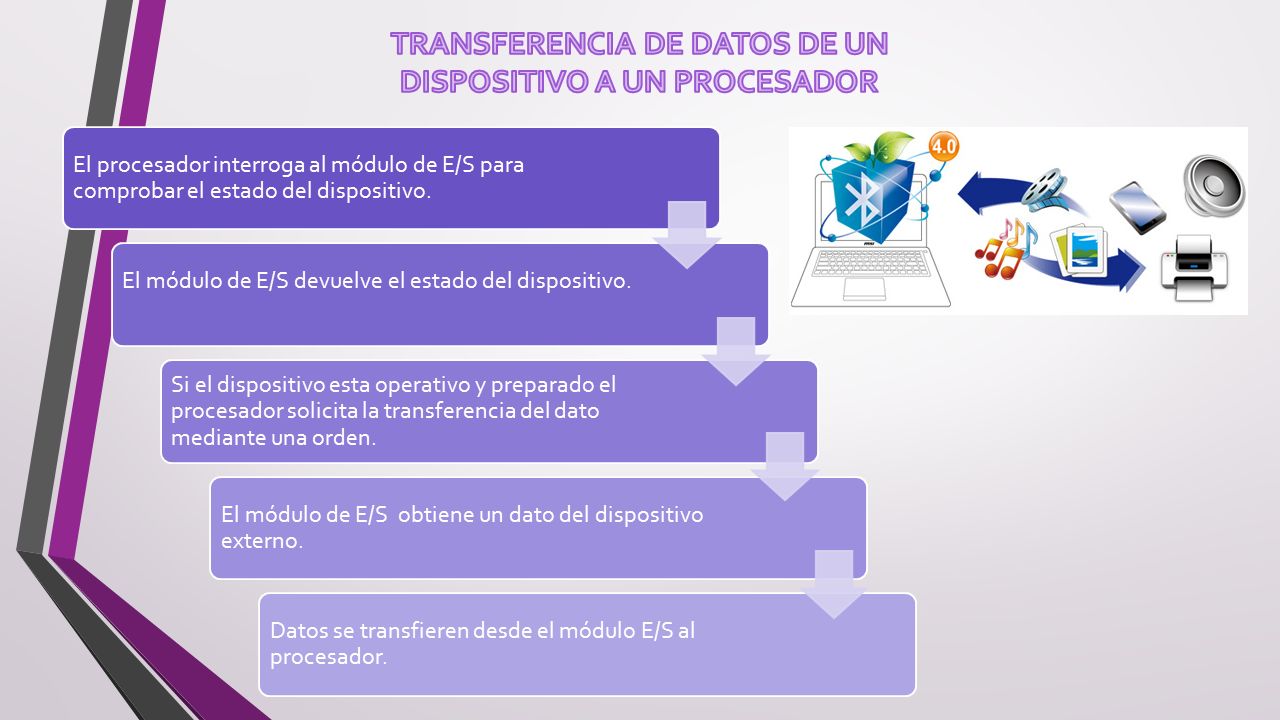

TRANSFERENCIA DE DATOS DE UN DISPOSITIVO A UN PROCESADOR
El procesador interroga al módulo de E/S para comprobar el estado del dispositivo. El módulo de E/S devuelve el estado del dispositivo. Si el dispositivo esta operativo y preparado el procesador solicita la transferencia del dato mediante una orden. El módulo de E/S obtiene un dato del dispositivo externo. Datos se transfieren desde el módulo E/S al procesador.
5
Referencias Stallings, W. (2006). Organización y arquitectura de computadores. (7a ed.). Madrid: Pearson/Prentice Hall.
