1 – Clasificación de las Redes

Presentación del tema: "1 – Clasificación de las Redes"— Transcripción de la presentación:

1 1 – Clasificación de las Redes

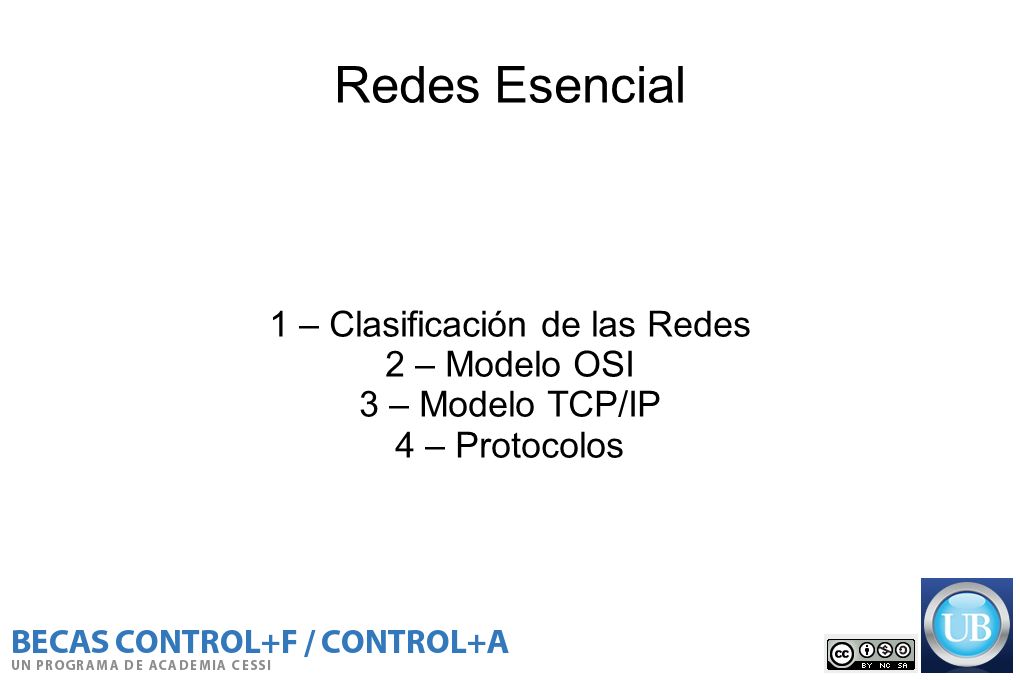

Redes Esencial 1 – Clasificación de las Redes 2 – Modelo OSI 3 – Modelo TCP/IP 4 – Protocolos

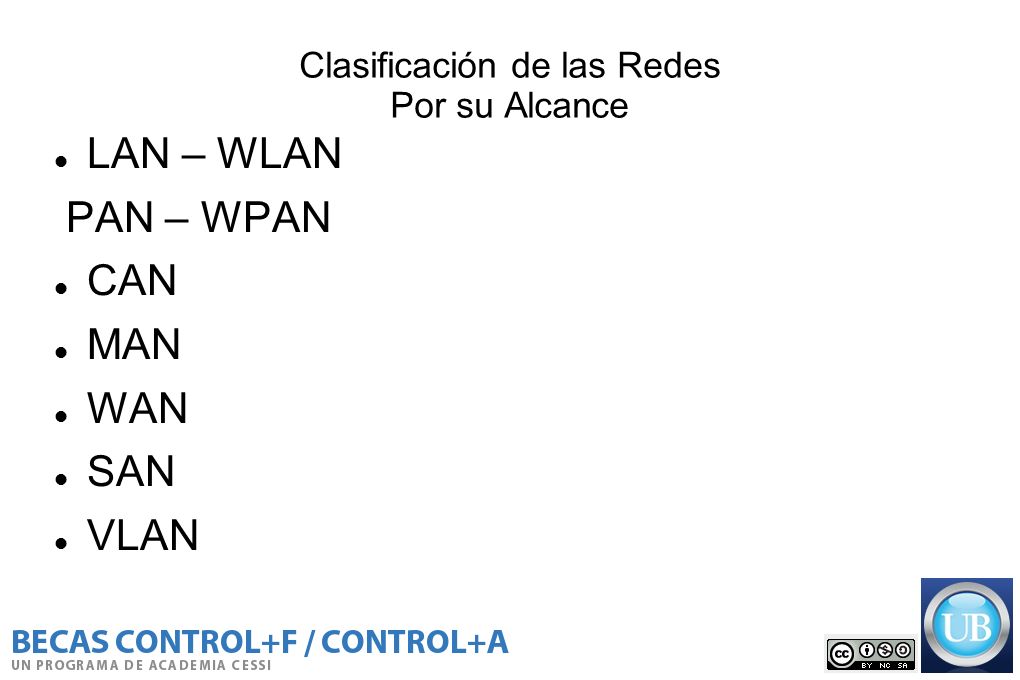

2 Clasificación de las Redes Por su Alcance
LAN – WLAN PAN – WPAN CAN MAN WAN SAN VLAN

3 Clasificación de las Redes

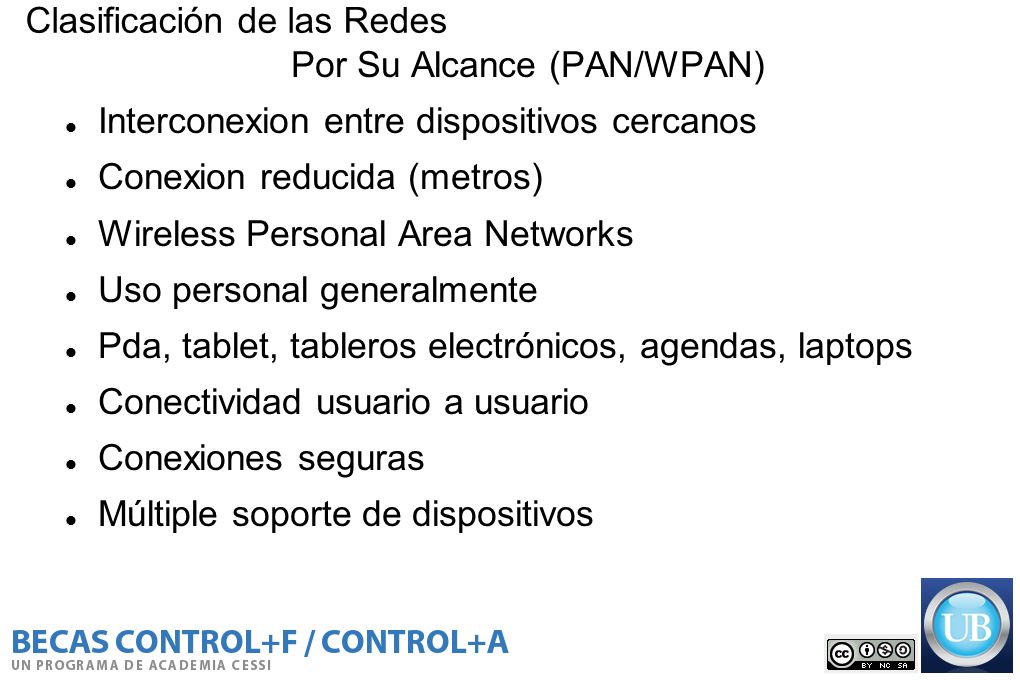

Por Su Alcance (PAN/WPAN) Interconexion entre dispositivos cercanos Conexion reducida (metros) Wireless Personal Area Networks Uso personal generalmente Pda, tablet, tableros electrónicos, agendas, laptops Conectividad usuario a usuario Conexiones seguras Múltiple soporte de dispositivos

4 Clasificación de las Redes
Por Su Alcance (LAN/LWAN) LAN (Local Area Network), es una red que se limita a un área especial relativamente pequeña tal como un cuarto, un solo edificio, una nave, o un avión. Las redes de área local a veces se llaman una sola red de localización. No utilizan medios o redes de interconexión públicos.

5 Clasificación de las Redes
Por Su Alcance (MAN) Una red de área metropolitana puede ser pública o privada. Interconexión de redes de área local (LAN) Pasarelas para redes de área extensa (WAN) red de alta velocidad cobertura en un área geográfica extensa integración de múltiples servicios mediante la transmisión de datos, voz y vídeo Utilización de fibra óptica y par trenzado 1Gbps,10Gbps en Fibra Optica 10 a 75 Mbps en Par Trenzado

6 Clasificación de las Redes
Por Su Alcance (WAN) es un tipo de red de computadoras capaz de cubrir distancias desde unos 100 hasta unos 1000 km, proveyendo de servicio a un país o un continente Redes privadas WAN como VPN Una subred, donde conectan varios hosts.

7 Clasificación de las Redes

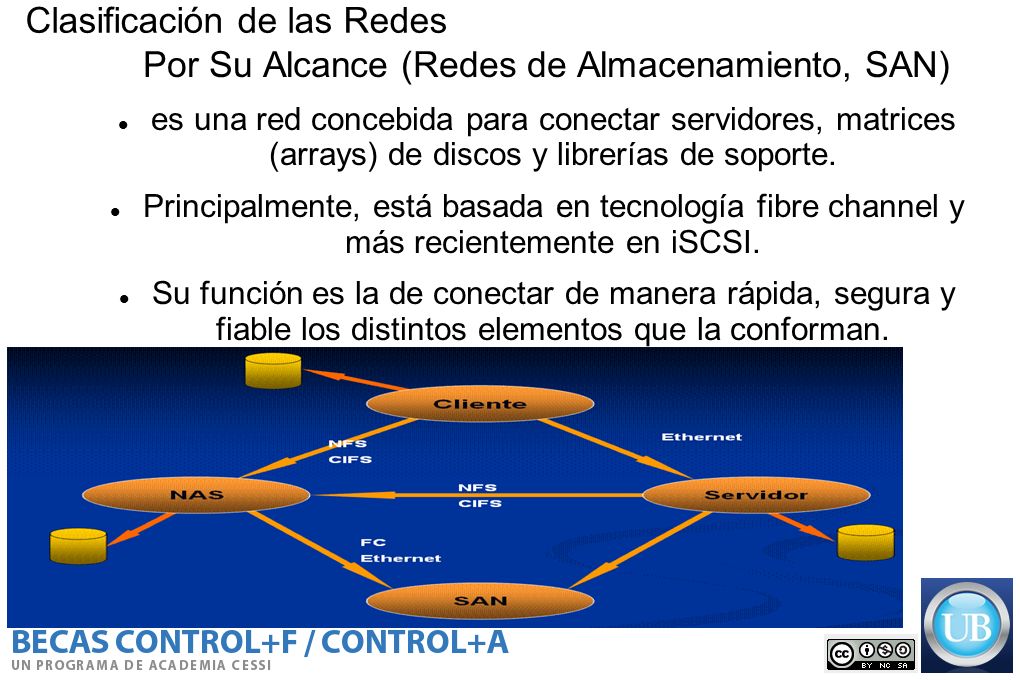

Por Su Alcance (Redes de Almacenamiento, SAN) es una red concebida para conectar servidores, matrices (arrays) de discos y librerías de soporte. Principalmente, está basada en tecnología fibre channel y más recientemente en iSCSI. Su función es la de conectar de manera rápida, segura y fiable los distintos elementos que la conforman.

8 Clasificación de las Redes
Por Su Alcance (VLAN)

9 Clasificación de las Redes Tipo de conexión
Medios Guiados Cable Coaxial Cable Par Trenzado Fibra Optica Medios No Guiados Red por Radio Red por Infrarrojos Red por microondas

10 Clasificación de las Redes
Tipo de Coenxion (Cable Coaxial) creado en la década de los 30 cable utilizado para transportar señales eléctricas de alta frecuencia posee dos conductores concéntricos, uno central, llamado vivo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla o blindaje, que sirve como referencia de tierra y retorno de las corrientes

11 Clasificación de las Redes
Tipo de Conexión (Cable Par Trenzado) Ventajas: Bajo costo en su contratación Puede estar previamente cableado en un lugar o en cualquier parte. Alto número de estaciones de trabajo por segmento. Se divide en Categorias Desventajas Altas tasas de error a altas velocidades. Ancho de banda limitado. Distancia limitada (100 metros por segmento)

12 Clasificación de las Redes
Tipo de Conexión (Cable Fibra Optica) Ventajas: Alta velocidad No produce interferencias. Resistencia al calor, frío, corrosión. Atenuación muy pequeña Desventajas La alta fragilidad de las fibras. Necesidad de usar transmisores y receptores más caros. Los empalmes entre fibras son difíciles de realizar

13 Clasificación de las Redes

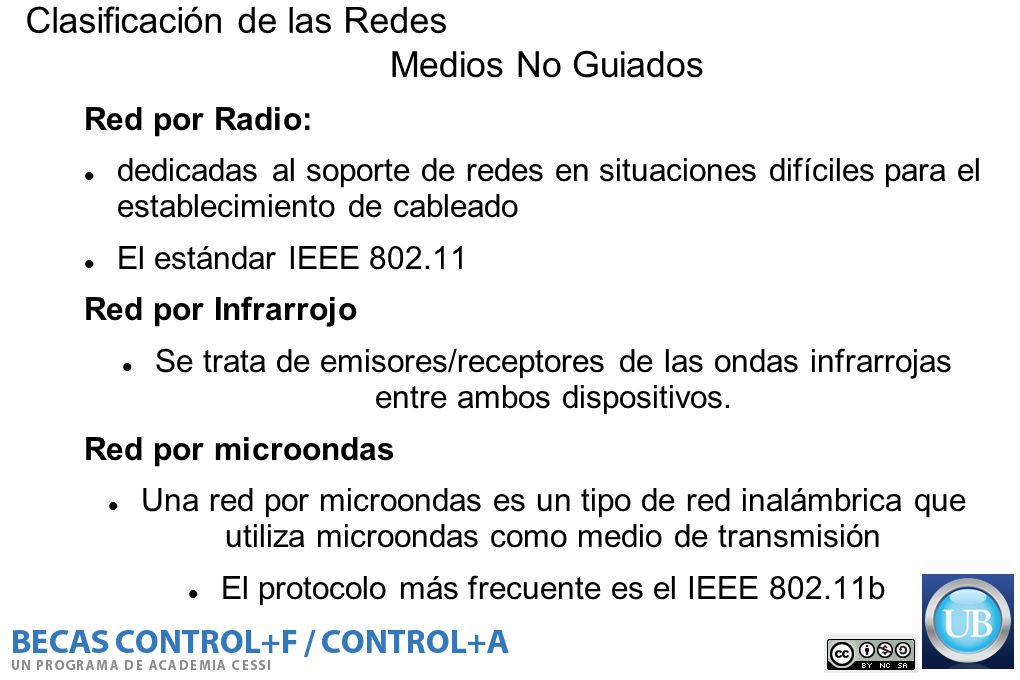

Medios No Guiados Red por Radio: dedicadas al soporte de redes en situaciones difíciles para el establecimiento de cableado El estándar IEEE Red por Infrarrojo Se trata de emisores/receptores de las ondas infrarrojas entre ambos dispositivos. Red por microondas Una red por microondas es un tipo de red inalámbrica que utiliza microondas como medio de transmisión El protocolo más frecuente es el IEEE b

14 Clasificación de las Redes Tipo de conexión
Relación Funcional Cliente-Servidor Peer-to-Peer Por Tecnología Red Point-To-Point Red Broadcast

15 Clasificación de las Redes – Relacion Funcional
Cliente-Servidor La arquitectura cliente-servidor es un modelo de aplicación distribuida en el que las tareas se reparten entre los proveedores de recursos o servicios, llamados servidores, y los demandantes, llamados cliente.

16 Clasificación de las Redes – Relacion Funcional
Peer-to-Peer Es una red de computadoras en la que todos o algunos aspectos funcionan sin clientes ni servidores fijos, sino una serie de nodos que se comportan como iguales entre sí. Es decir, actúan simultáneamente como clientes y servidores respecto a los demás nodos de la red

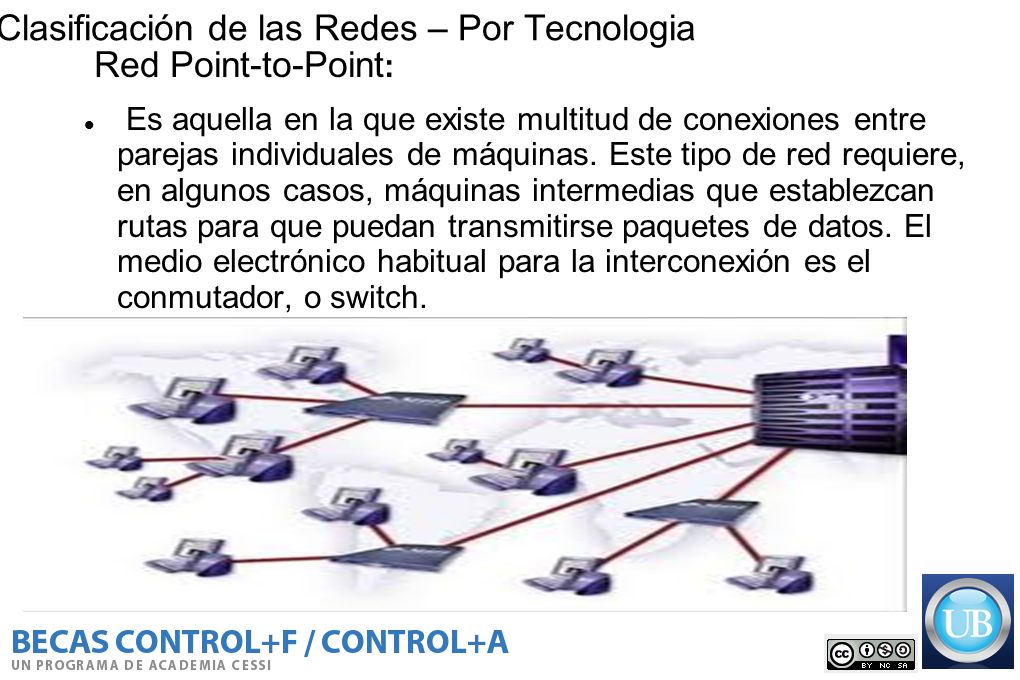

17 Clasificación de las Redes – Por Tecnologia
Red Point-to-Point: Es aquella en la que existe multitud de conexiones entre parejas individuales de máquinas. Este tipo de red requiere, en algunos casos, máquinas intermedias que establezcan rutas para que puedan transmitirse paquetes de datos. El medio electrónico habitual para la interconexión es el conmutador, o switch.

18 Clasificación de las Redes – Por Tecnologia
Red Point-to-Point: Es aquella en la que existe multitud de conexiones entre parejas individuales de máquinas. Este tipo de red requiere, en algunos casos, máquinas intermedias que establezcan rutas para que puedan transmitirse paquetes de datos. El medio electrónico habitual para la interconexión es el conmutador, o switch.

19 Clasificación de las Redes Tipo de conexión
Por su Topologia Física Red en Bus Red en Anillo Red en estrella Red en malla Red en arbol Red Mixta Peer-to-Peer Clasificación de las Redes Tipo de conexión

20 Clasificación de las Redes - Tipo de conexión
Una topología de bus circular usa un solo cable backbone que debe terminarse en ambos extremos. Todos los hosts se conectan directamente a este backbone. La topología de anillo conecta un host con el siguiente y al último host con el primero. Esto crea un anillo físico de cable. La topología en estrella conecta todos los cables con un punto central de concentración. Una topología en estrella extendida conecta estrellas individuales entre sí mediante la conexión de hubs o switches. Esta topología puede extender el alcance y la cobertura de la red. Clasificación de las Redes - Tipo de conexión

21 Clasificación de las Redes - Tipo de conexión

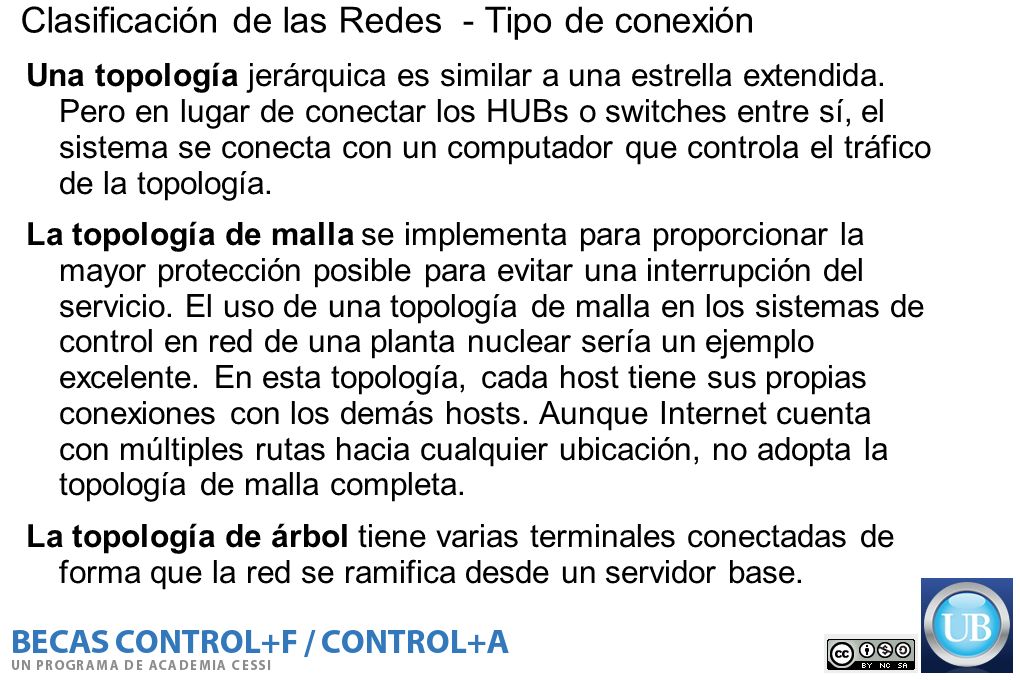

Una topología jerárquica es similar a una estrella extendida. Pero en lugar de conectar los HUBs o switches entre sí, el sistema se conecta con un computador que controla el tráfico de la topología. La topología de malla se implementa para proporcionar la mayor protección posible para evitar una interrupción del servicio. El uso de una topología de malla en los sistemas de control en red de una planta nuclear sería un ejemplo excelente. En esta topología, cada host tiene sus propias conexiones con los demás hosts. Aunque Internet cuenta con múltiples rutas hacia cualquier ubicación, no adopta la topología de malla completa. La topología de árbol tiene varias terminales conectadas de forma que la red se ramifica desde un servidor base. Clasificación de las Redes - Tipo de conexión

22 Clasificación de las Redes - Tipo de conexión
Topologías lógicas La topología lógica de una red es la forma en que los hosts se comunican a través del medio. Los dos tipos más comunes de topologías lógicas son broadcast y transmisión de tokens. La topología broadcast simplemente significa que cada host envía sus datos hacia todos los demás hosts del medio de red. No existe una orden que las estaciones deban seguir para utilizar la red. Es por orden de llegada, es como funciona Ethernet. Clasificación de las Redes - Tipo de conexión

23 Clasificación de las Redes - Tipo de conexión
Topologías lógicas La topología transmisión de tokens controla el acceso a la red mediante la transmisión de un token electrónico a cada host de forma secuencial. Cuando un host recibe el token, ese host puede enviar datos a través de la red. Si el host no tiene ningún dato para enviar, transmite el token al siguiente host y el proceso se vuelve a repetir. Dos ejemplos de redes que utilizan la transmisión de tokens son Token Ring y la Interfaz de datos distribuida por fibra (FDDI). Arcnet es una variación de Token Ring y FDDI. Arcnet es la transmisión de tokens en una topología de bus. Clasificación de las Redes - Tipo de conexión

24 Clasificación de las Redes Por Su Topologia Física

25 Clasificación de las Redes Tipo de conexión
Por la direccionalidad de los datos Simplex Half-Dulplex Full-Duplex Por grado de autentificacion Red Privada Red de Acceso Publico Clasificación de las Redes Tipo de conexión

26 Clasificación de las Redes -Tipo de conexión
Simplex: un equipo terminal de datos transmite y otro recibe HalfDuplex: Sólo un equipo transmite a la vez (bidireccional) Full-Duplex FullDuplex Transmitir y recibir a la vez Clasificación de las Redes -Tipo de conexión

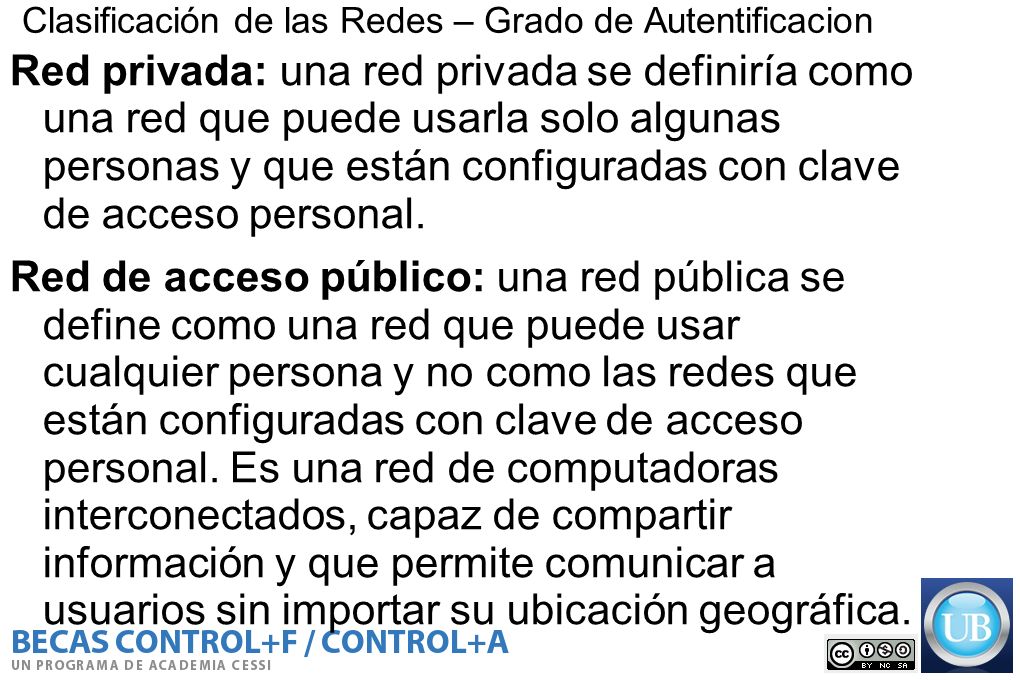

27 Clasificación de las Redes – Grado de Autentificacion
Red privada: una red privada se definiría como una red que puede usarla solo algunas personas y que están configuradas con clave de acceso personal. Red de acceso público: una red pública se define como una red que puede usar cualquier persona y no como las redes que están configuradas con clave de acceso personal. Es una red de computadoras interconectados, capaz de compartir información y que permite comunicar a usuarios sin importar su ubicación geográfica. Clasificación de las Redes – Grado de Autentificacion

28 Clasificación de las Redes Tipo de conexión

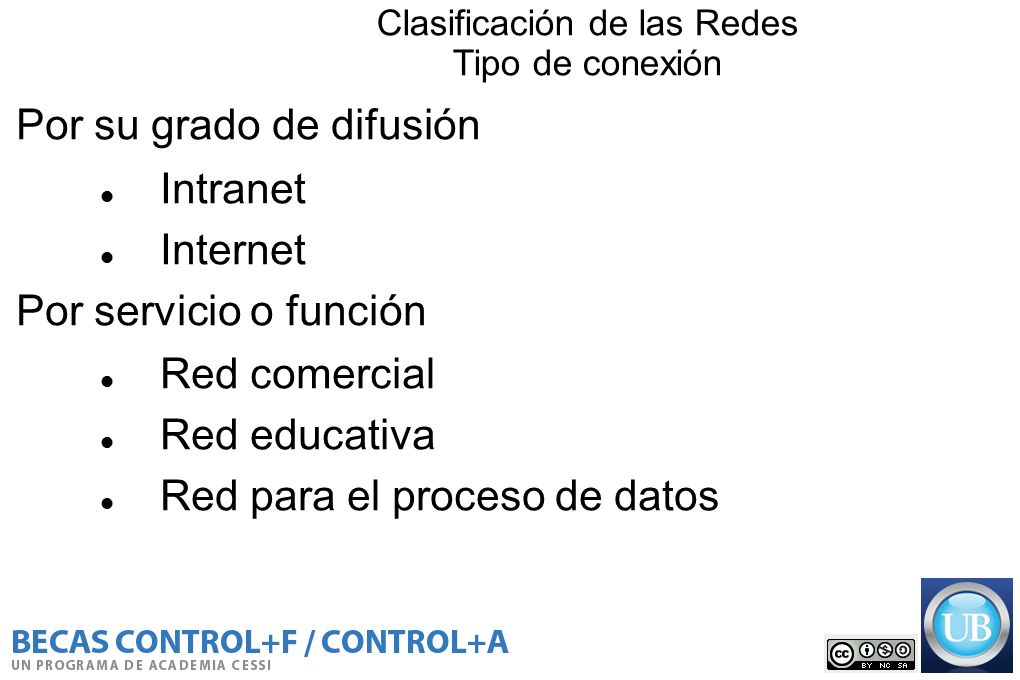

Por su grado de difusión Intranet Internet Por servicio o función Red comercial Red educativa Red para el proceso de datos Clasificación de las Redes Tipo de conexión

29 Clasificación de las Redes – Grado de Difusion
Una intranet es una red de ordenadores privados que utiliza tecnología Internet para compartir dentro de una organización parte de sus sistemas de información y sistemas operacionales. Internet es un conjunto descentralizado de redes de comunicación interconectadas que utilizan la familia de protocolos TCP/IP, garantizando que las redes físicas heterogéneas que la componen funcionen como una red lógica única, de alcance mundial. Clasificación de las Redes – Grado de Difusion

30 Clasificación de las Redes – Servicio o Funcion
Una red comercial proporciona soporte e información para una empresa u organización con ánimo de lucro. Una red educativa proporciona soporte e información para una organización educativa dentro del ámbito del aprendizaje. Una red para el proceso de datos proporciona una interfaz para intercomunicar equipos que vayan a realizar una función de cómputo conjunta Clasificación de las Redes – Servicio o Funcion

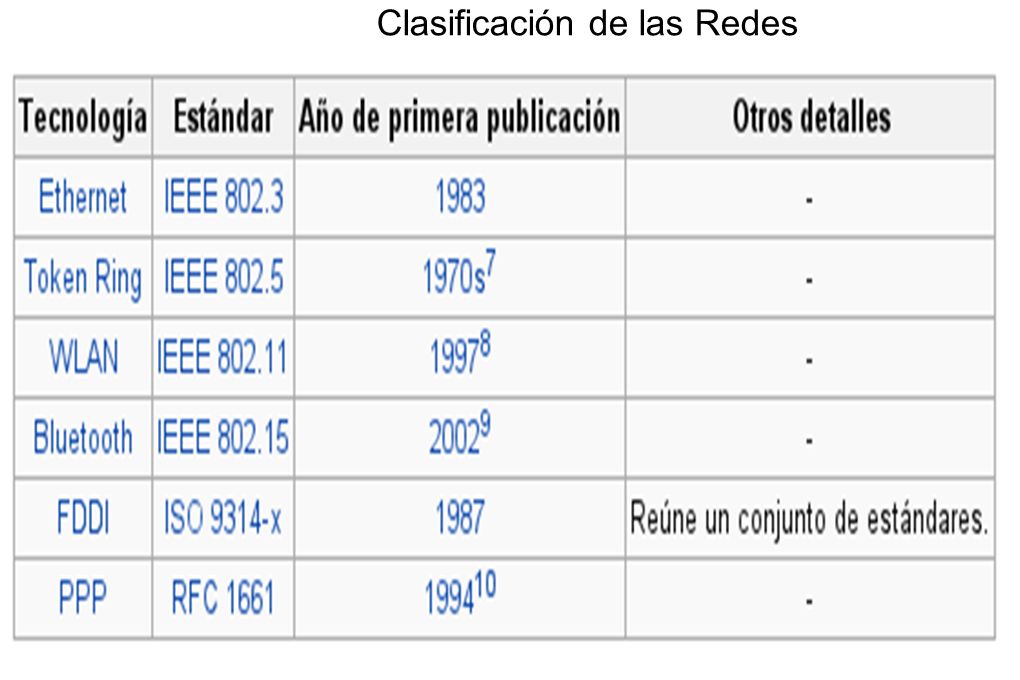

31 Clasificación de las Redes Tipo de conexión
Por su grado de difusión Intranet Internet Por servicio o función Red comercial Red educativa Red para el proceso de datos Clasificación de las Redes Tipo de conexión

32 Clasificación de las Redes Tipo de conexión
Por su grado de difusión Intranet Internet Por servicio o función Red comercial Red educativa Red para el proceso de datos Clasificación de las Redes Tipo de conexión

33 Clasificación de las Redes Tipo de conexión
Por su grado de difusión Intranet Internet Por servicio o función Red comercial Red educativa Red para el proceso de datos Clasificación de las Redes Tipo de conexión

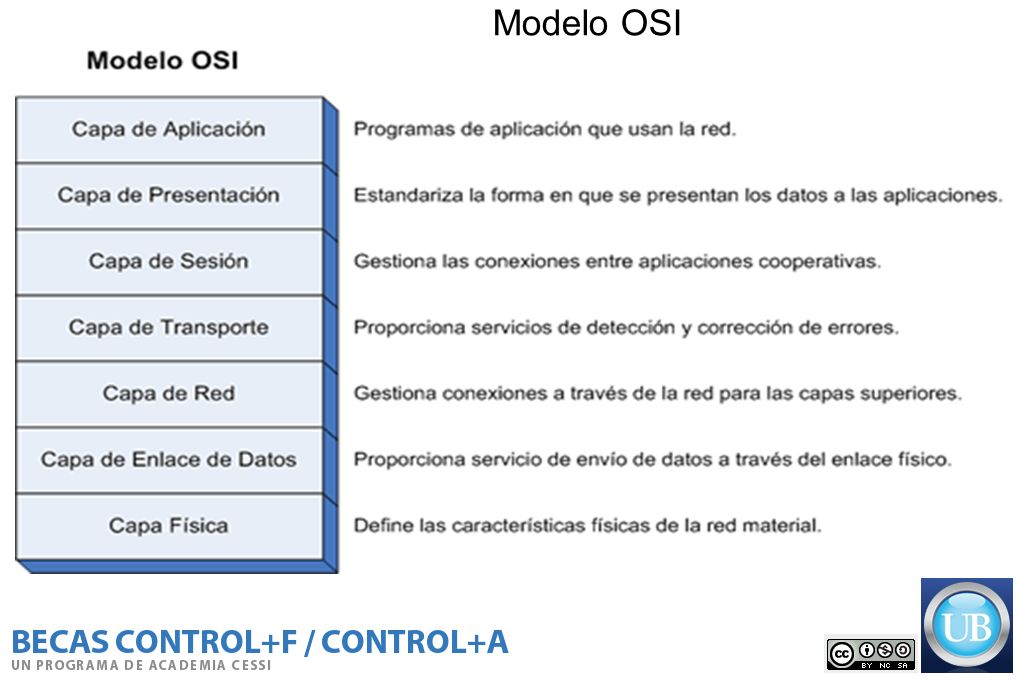

34 Modelo OSI

35 Encapsulamiento en Modelo OSI

36 Encapsulamiento en Modelo OSI

37 Modelo OSI y el Hardware

38 Modelo OSI y TCP/IP

39 Encapsulacion en TCP/IP

40 Protocolos de Red - ¿Qué es lo que hacen los Protocolos de Red?
Por su grado de difusión Intranet Internet Por servicio o función Red comercial Red educativa Red para el proceso de datos Protocolos de Red - ¿Qué es lo que hacen los Protocolos de Red?

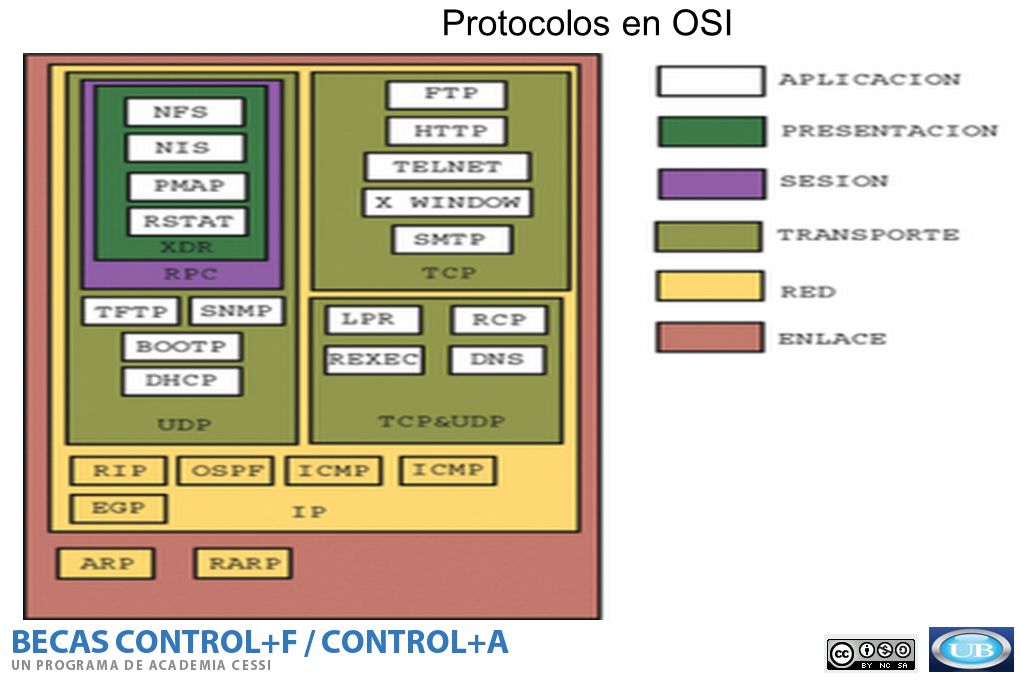

41 Protocolos en OSI

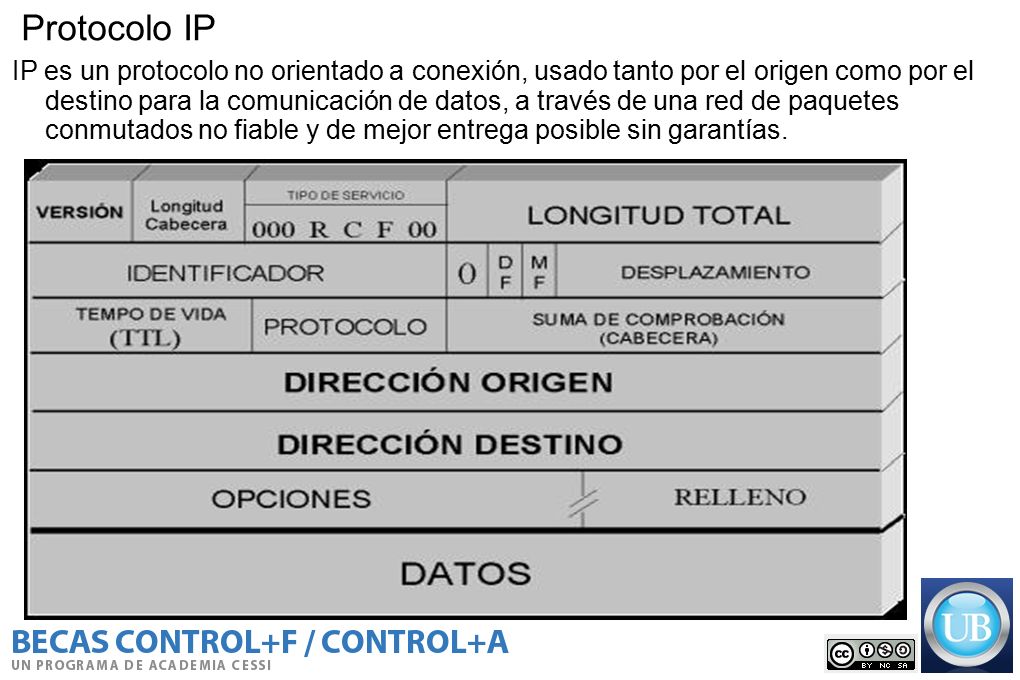

42 IP es un protocolo no orientado a conexión, usado tanto por el origen como por el destino para la comunicación de datos, a través de una red de paquetes conmutados no fiable y de mejor entrega posible sin garantías. Protocolo IP

43 TCP es un protocolo de comunicación orientado a conexión y fiable del nivel de transporte, actualmente documentado por IETF en el RFC 793. Es un protocolo de capa 4 según el modelo OSI. Protocolo TCP

44 Establecimiento de la conexión (negociación en tres pasos y cierre)

45 IP es un protocolo no orientado a conexión, usado tanto por el origen como por el destino para la comunicación de datos, a través de una red de paquetes conmutados no fiable y de mejor entrega posible sin garantías. Protocolo IP

46 Protocolos UDP y TCP

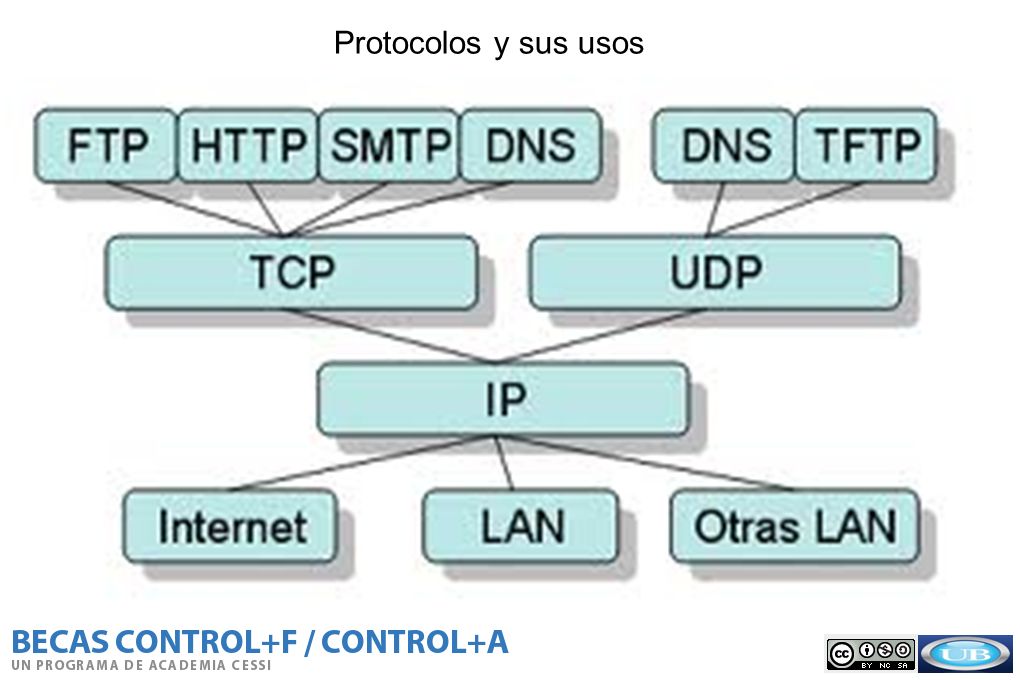

47 Protocolos y sus usos

48 Bibliografia http://es.wikipedia.org/wiki/Red_de_computadoras
