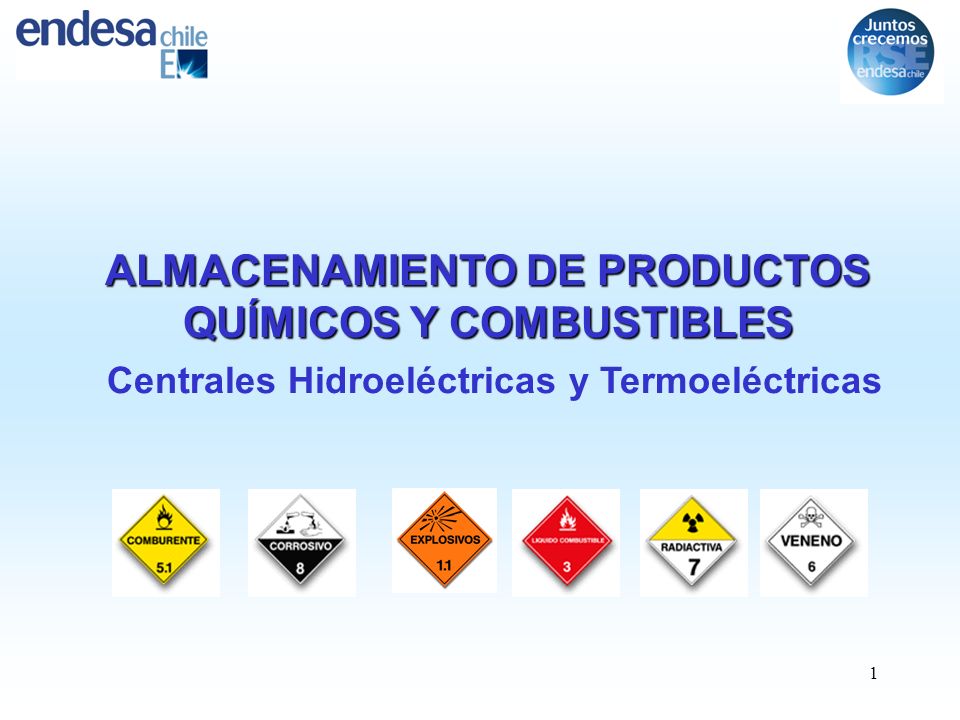

1 ALMACENAMIENTO DE PRODUCTOS QUÍMICOS Y COMBUSTIBLES Centrales Hidroeléctricas y Termoeléctricas

2 INTRODUCCIÓN

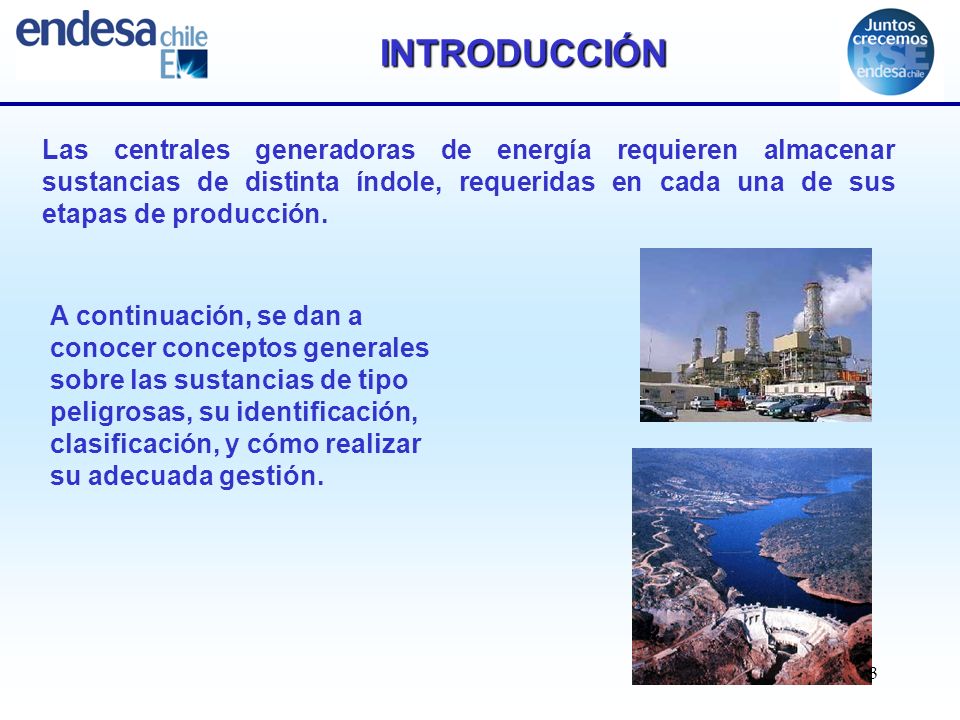

3 INTRODUCCIÓN Las centrales generadoras de energía requieren almacenar sustancias de distinta índole, requeridas en cada una de sus etapas de producción. A continuación, se dan a conocer conceptos generales sobre las sustancias de tipo peligrosas, su identificación, clasificación, y cómo realizar su adecuada gestión.

4 CONCEPTOS BÁSICOS

5 SUSTANCIAS PELIGROSAS
Compuestos químicos que pueden provocar un riesgo a la salud de las personas, propiedad o medio ambiente, durante el almacenamiento, uso o transporte. Se trata de sustancias que tienen o van a tener algún uso funcional. Algunos ejemplos son gases, fertilizantes, combustibles, ácidos, solventes y productos de limpieza. Pueden ser de distintos tipos, según su característica: Reactiva o explosiva; Inflamable; y Tóxica; Corrosiva.

6 SUSTANCIA REACTIVA Indica la característica de sustancias que, debido a su extrema inestabilidad y tendencia a reaccionar violentamente o a explotar, representan un problema en todos los niveles de su manejo. Es importante que estos peligros sean considerados para mitigar los riesgos a los que quedan expuestos los trabajadores durante el transporte y manipulación de esas sustancias, y también para evitar accidentes que podrían resultar en la emanación de compuestos tóxicos después de una reacción violenta o una explosión.

7 SUSTANCIA TÓXICA (1) Una sustancia se convierte en tóxica cuando, a una determinada concentración, produce efectos dañinos en los seres vivos (heridas o enfermedades), ya sea por medio de su ingestión, inhalación, o absorción a través de cualquier superficie del cuerpo. La exposición a estas sustancias puede resultar en daños severos a la salud.

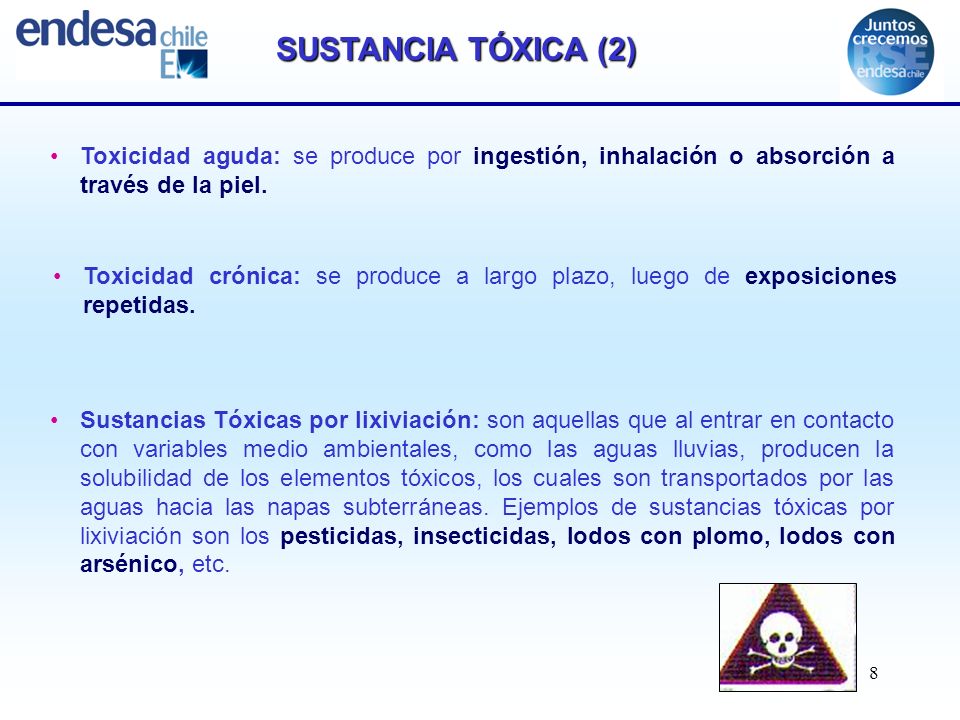

8 SUSTANCIA TÓXICA (2) Toxicidad aguda: se produce por ingestión, inhalación o absorción a través de la piel. Toxicidad crónica: se produce a largo plazo, luego de exposiciones repetidas. Sustancias Tóxicas por lixiviación: son aquellas que al entrar en contacto con variables medio ambientales, como las aguas lluvias, producen la solubilidad de los elementos tóxicos, los cuales son transportados por las aguas hacia las napas subterráneas. Ejemplos de sustancias tóxicas por lixiviación son los pesticidas, insecticidas, lodos con plomo, lodos con arsénico, etc.

9 SUSTANCIA INFLAMABLE (1)
Es la capacidad de una sustancia de originar fuego durante operaciones rutinarias de transporte, almacenamiento y disposición, o la capacidad de exacerbar el fuego una vez este se ha iniciado. Los peligros asociados a este tipo de sustancia se presentan generalmente en el manejo y transporte de las sustancias y, puede provocar lesiones tales como quemaduras, inhalación de humos, etc.,

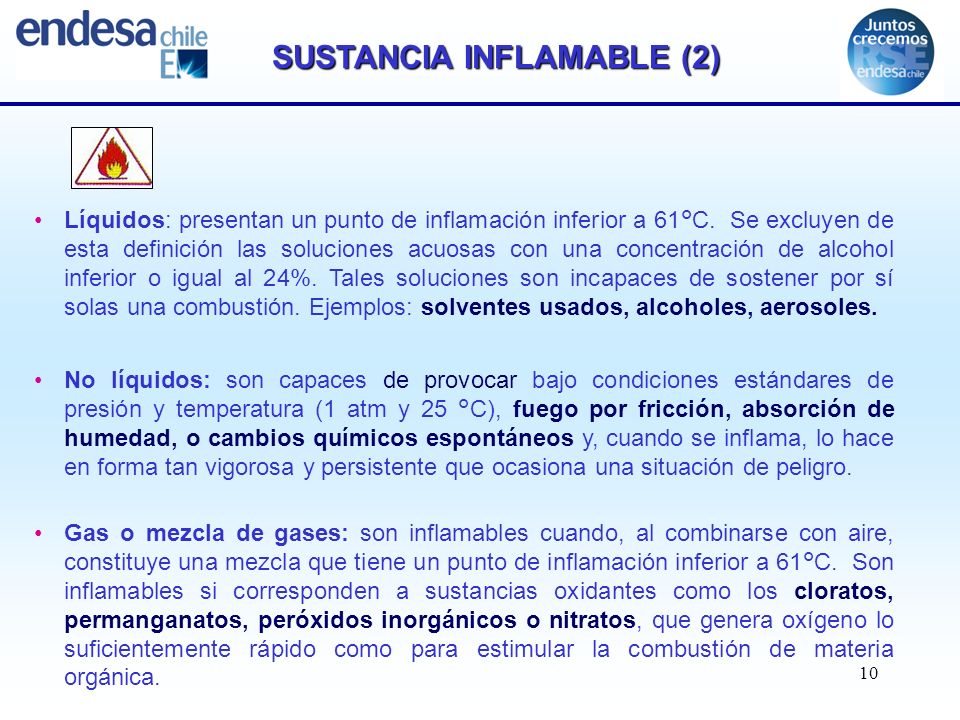

10 SUSTANCIA INFLAMABLE (2)
Líquidos: presentan un punto de inflamación inferior a 61°C. Se excluyen de esta definición las soluciones acuosas con una concentración de alcohol inferior o igual al 24%. Tales soluciones son incapaces de sostener por sí solas una combustión. Ejemplos: solventes usados, alcoholes, aerosoles. No líquidos: son capaces de provocar bajo condiciones estándares de presión y temperatura (1 atm y 25 °C), fuego por fricción, absorción de humedad, o cambios químicos espontáneos y, cuando se inflama, lo hace en forma tan vigorosa y persistente que ocasiona una situación de peligro. Gas o mezcla de gases: son inflamables cuando, al combinarse con aire, constituye una mezcla que tiene un punto de inflamación inferior a 61°C. Son inflamables si corresponden a sustancias oxidantes como los cloratos, permanganatos, peróxidos inorgánicos o nitratos, que genera oxígeno lo suficientemente rápido como para estimular la combustión de materia orgánica.

11 SUSTANCIA CORROSIVA (1)
Es la capacidad que tienen las sustancias líquidas o sólidas de poder destruir el tejido humano por contacto con la piel o por inhalación. También pueden corroer metales. La corrosión incluye múltiples peligros por calor, toxicidad e inestabilidad.

12 SUSTANCIA CORROSIVA (2)
Se trata de sustancias que tienen un pH inferior o igual a 2 ó mayor o igual a 12,5. Ejemplos: Hipoclorito de sodio; Ácido sulfúrico; Hidróxido de sodio (soda cáustica); Cloruro férrico; y Ácido clorhídrico.

13 GESTIÓN DE PRODUCTOS QUÍMICOS Y COMBUSTIBLES

14 GESTIÓN DE PRODUCTOS QUÍMICOS Y COMBUSTIBLES
Dentro de las operaciones de sustancias peligrosas, en las centrales de ENDESA, se incluyen la recepción de las sustancias químicas, descarga desde el medio de transporte, el almacenamiento y la manipulación. Es necesario llevar a cabo un inventario de las sustancias peligrosas, con la siguiente información: Hoja de Datos de Seguridad (HDS), según NCh Of93 del INN; Denominación de la sustancia; Clasificación según peligrosidad; Ubicación; Forma de almacenamiento; y Medidas de seguridad.

15 GESTIÓN DE PRODUCTOS QUÍMICOS Y COMBUSTIBLES
HOJA DE DATOS DE SEGURIDAD (HDS) La NCh Of.93 establece la forma de presentar una Hoja de Datos de Seguridad (HDS), para dar información sobre las características esenciales y grados de riesgo que presentan los productos químicos para las personas, instalaciones o materiales y el medio ambiente. Específicamente, define: La distribución general de la HDS; E j e m p l o Los títulos normales de las 16 secciones; La numeración y secuencia de estas secciones; Los ítems necesarios a proporcionar en una HDS y las condiciones de su aplicabilidad o utilización.

16

17 GESTIÓN DE PRODUCTOS QUÍMICOS Y COMBUSTIBLES
HOJA DE DATOS DE SEGURIDAD (HDS) Los datos que requiere la HDS, son : Identificación del producto, del proveedor y de sus riesgos asociados; Medidas de primeros auxilios, para combatir el fuego y control de derrames; Manipulación, almacenamiento, consideraciones sobre disposición final e información sobre el transporte; Control de exposición/protección personal; Propiedades físicas y químicas, estabilidad y reactividad; Información toxicológica y ecológica; Normas vigentes y otras informaciones.

18 GESTIÓN DE PRODUCTOS QUÍMICOS Y COMBUSTIBLES
Dada su potencial peligrosidad, los productos químicos y combustibles en las centrales deben ser gestionados de acuerdo a: Condiciones de almacenamiento; Etiquetado o rotulación; Control sobre caducidad del producto; Prevención de fugas o derrames; Atención a normas de seguridad; y Aplicación adecuada de las sustancias.

19 ALMACENAMIENTO Las sustancias nunca deben almacenarse en el mismo lugar que el de los residuos. La ubicación de la bodega será siempre en un lugar accesible y separado del resto de las instalaciones. Además, se deben utilizar primero los materiales más antiguos, para evitar que caduquen (si esto ocurre, serán considerados como residuos). Por otro lado, el personal encargado de su manipulación, debe cumplir los procedimientos establecidos para estos efectos, en todas las operaciones de carga, descarga y trasferencia, con el objeto de evitar fugas y derrames.

20 ALMACENAMIENTO Condiciones de la Bodega
El D.S. Nº 379/85 del MINISTERIO DE ECONOMIA FOMENTO Y RECONSTRUCCION (MINECON) reglamenta los requisitos mínimos de seguridad para el almacenamiento y manipulación de combustibles líquidos derivados del petróleo, destinados a consumos propios. A continuación, se dan a conocer algunas condiciones que debe poseer la bodega de almacenaje: Debe estar construida con materiales incombustibles, y no poseer fuentes de ignición (estufas, cocinas, elementos chisperos o fuegos abiertos) en su interior; La superficie de ventilación deberá ser igual o superior a un 0,33% de la superficie del piso; Instalación eléctrica debe ser a prueba de explosiones (antichispa) en buenas condiciones de uso; y Además, estará prohibido fumar.

21 ALMACENAMIENTO Condiciones de la Bodega
Vista de bodega general de productos químicos y combustible a utilizar en una central.

22 ALMACENAMIENTO Contenedores
En términos generales, los contenedores deben estar diseñados para evitar pérdidas y vertimientos durante la descarga, carga y transporte, prevenir que los operadores se vean expuestos a las sustancias peligrosas y estar debidamente etiquetados. Si bien no se han establecido en Chile normas que regulen los contenedores de almacenamiento de sustancias peligrosas, se han promulgado normas relacionadas con los contenedores de transporte.

23 ALMACENAMIENTO Rotulación de contenedores
La NCh Nº Of93 del INN, sobre marcas de información de riesgos para sustancias peligrosas, establece las características de marcas y etiquetas, además de disposiciones generales para el uso de ellas.

24 ALMACENAMIENTO Características de los contenedores
Los contenedores de cada sustancia que se almacenarán temporalmente en la central, deberán poseer a lo menos: PETRÓLEO 200 L Rotulación clara; Capacidad de acuerdo a volumen generado; Resistencia según manipulación y características de las sustancias; Ubicación adecuada (visible).

25 ALMACENAMIENTO Control de Derrames
Algunas actividades asociadas a la manipulación de productos químicos, aceites y combustibles pueden generar derrames por: Trasvasije de productos químicos y combustibles; Inadecuado almacenamiento; Mantenimiento de equipos; y Emergencias en transformadores. La mejor forma de control es la prevención

26 ALMACENAMIENTO Control de Derrames
1 2 3 4 5 6 7 8 Ejemplo de políticas de prevención en una central. Secuencia de simulacro de acciones de contingencia por derrame de una sustancia peligrosa, durante la manipulación y traslado de un producto al interior de las instalaciones.

27 ALMACENAMIENTO Control de Derrames
Las medidas de prevención más utilizadas son: Proteger el suelo con una cubierta plástica al realizar trasvasije de productos químicos o combustibles; Implementar bandejas colectoras de derrames bajo los tambores en uso; Utilizar bombas de vaciado para trasvasije; Implementar bodegas con sistema de recolección de derrames; y Construir foso recolector de derrames bajo los transformadores.

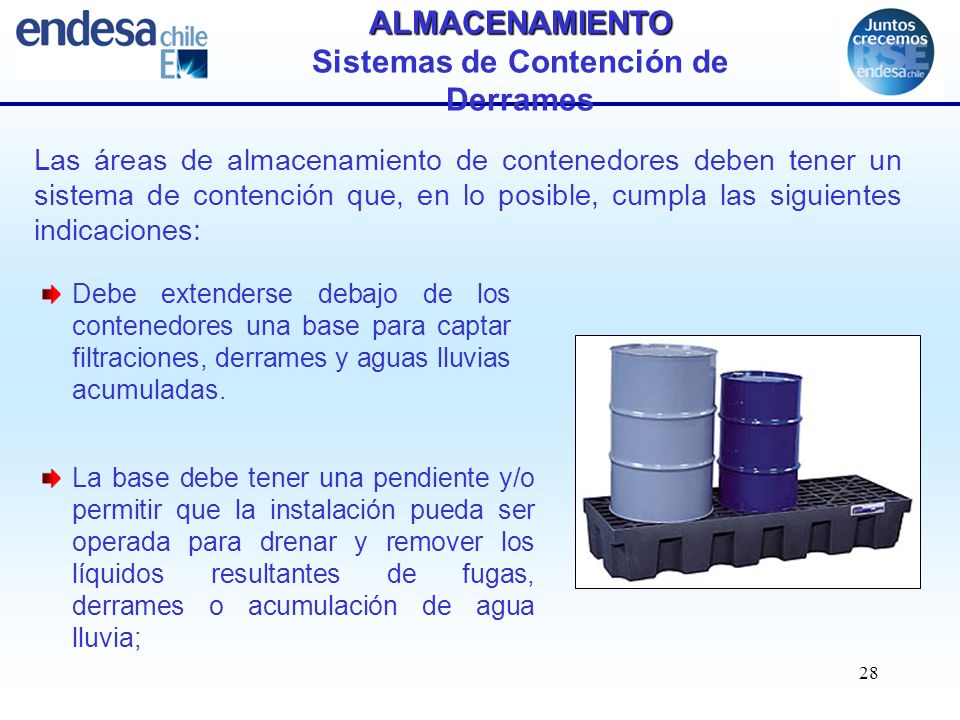

28 ALMACENAMIENTO Sistemas de Contención de Derrames
Las áreas de almacenamiento de contenedores deben tener un sistema de contención que, en lo posible, cumpla las siguientes indicaciones: Debe extenderse debajo de los contenedores una base para captar filtraciones, derrames y aguas lluvias acumuladas. La base debe tener una pendiente y/o permitir que la instalación pueda ser operada para drenar y remover los líquidos resultantes de fugas, derrames o acumulación de agua lluvia;

29 ALMACENAMIENTO Sistemas de Contención de Derrames
El sistema de contención debe ser diseñado con capacidad suficiente para contener un 10% del volumen de los contenedores o el volumen del contenedor más grande, cualquiera sea el mayor de los valores; Los escurrimientos hacia el sistema de contención deben ser evitados a menos que el sistema de recolección tenga la capacidad suficiente; y Si el material recolectado es una sustancia peligrosa, debe ser manejado de acuerdo a lo establecido en el procedimiento correspondiente.

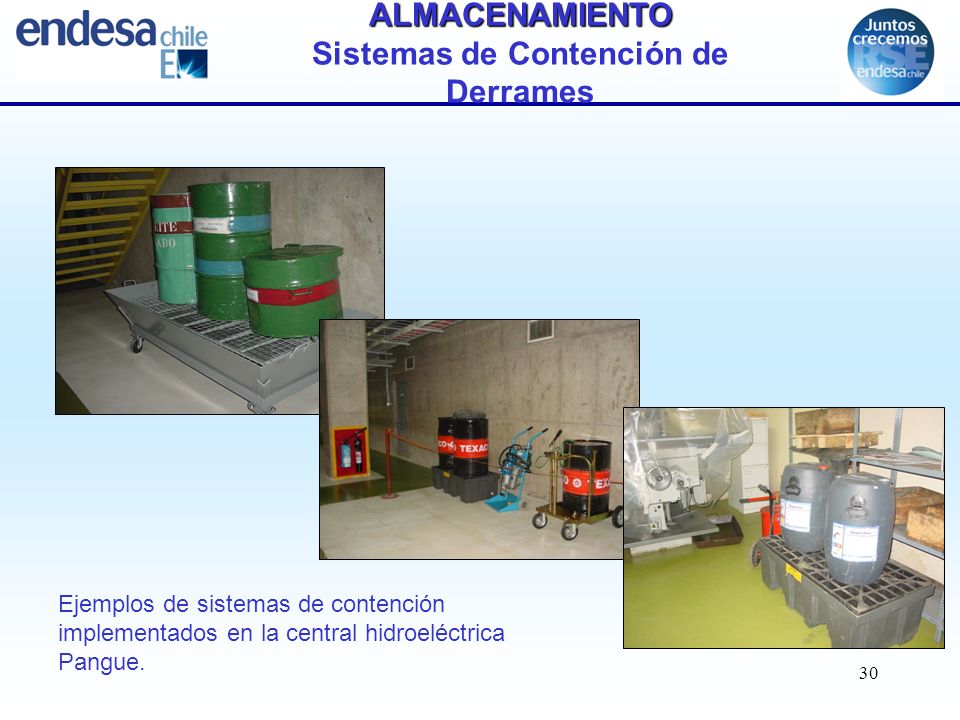

30 ALMACENAMIENTO Sistemas de Contención de Derrames
Ejemplos de sistemas de contención implementados en la central hidroeléctrica Pangue.

31 GESTIÓN DE PRODUCTOS QUÍMICOS Y COMBUSTIBLES Riesgos

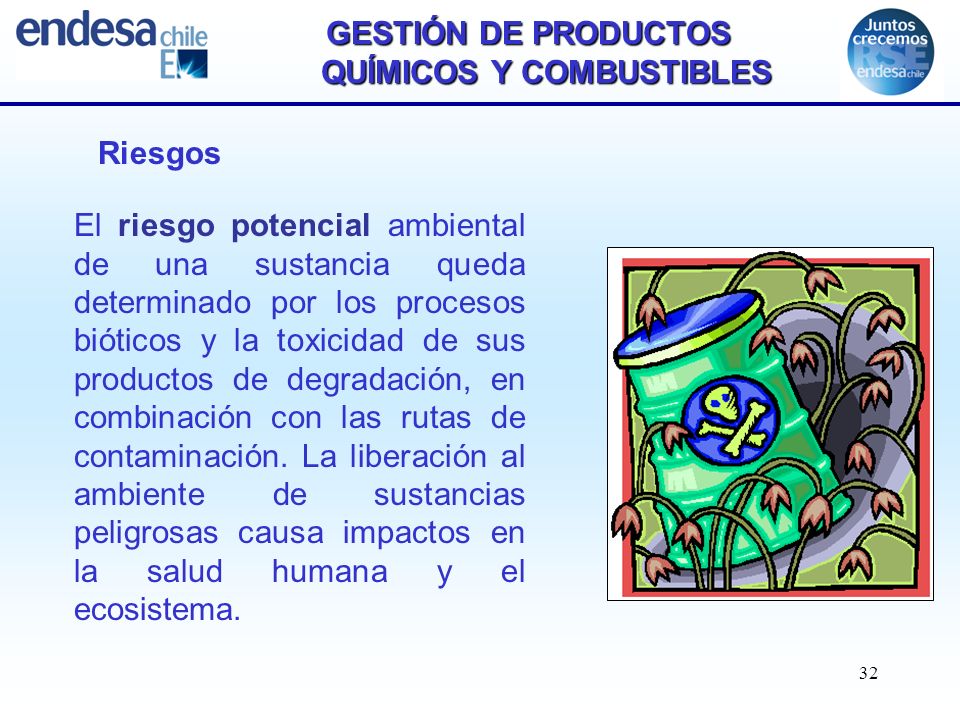

32 GESTIÓN DE PRODUCTOS QUÍMICOS Y COMBUSTIBLES
Riesgos El riesgo potencial ambiental de una sustancia queda determinado por los procesos bióticos y la toxicidad de sus productos de degradación, en combinación con las rutas de contaminación. La liberación al ambiente de sustancias peligrosas causa impactos en la salud humana y el ecosistema.

33 GESTIÓN DE PRODUCTOS QUÍMICOS Y COMBUSTIBLES
Riesgos

34 GESTIÓN DE PRODUCTOS QUÍMICOS Y COMBUSTIBLES
Riesgos

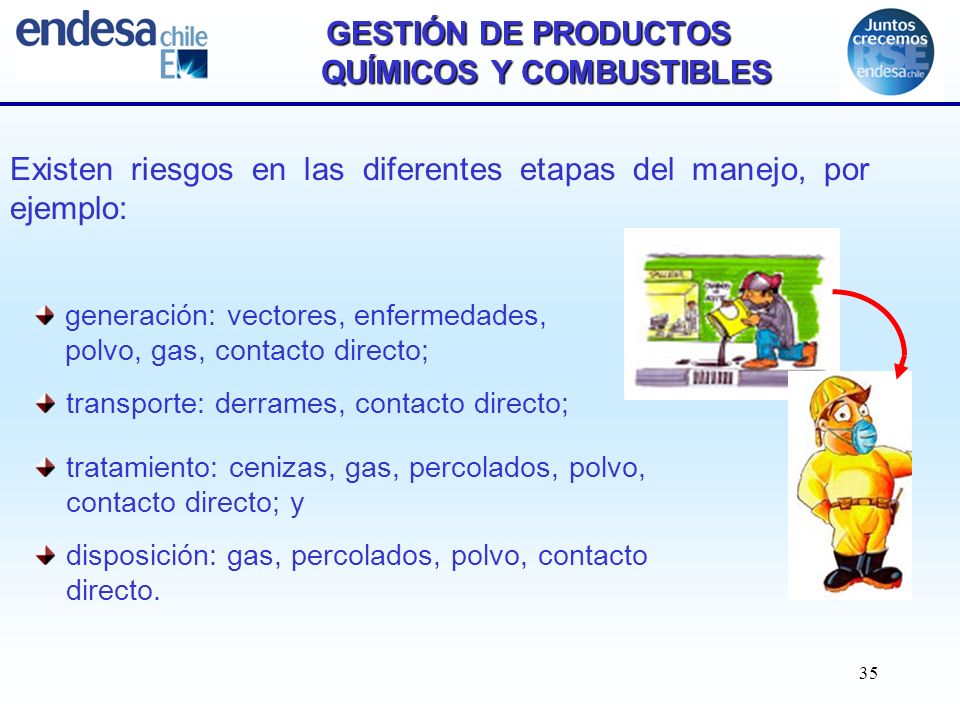

35 GESTIÓN DE PRODUCTOS QUÍMICOS Y COMBUSTIBLES
Existen riesgos en las diferentes etapas del manejo, por ejemplo: generación: vectores, enfermedades, polvo, gas, contacto directo; transporte: derrames, contacto directo; tratamiento: cenizas, gas, percolados, polvo, contacto directo; y disposición: gas, percolados, polvo, contacto directo.

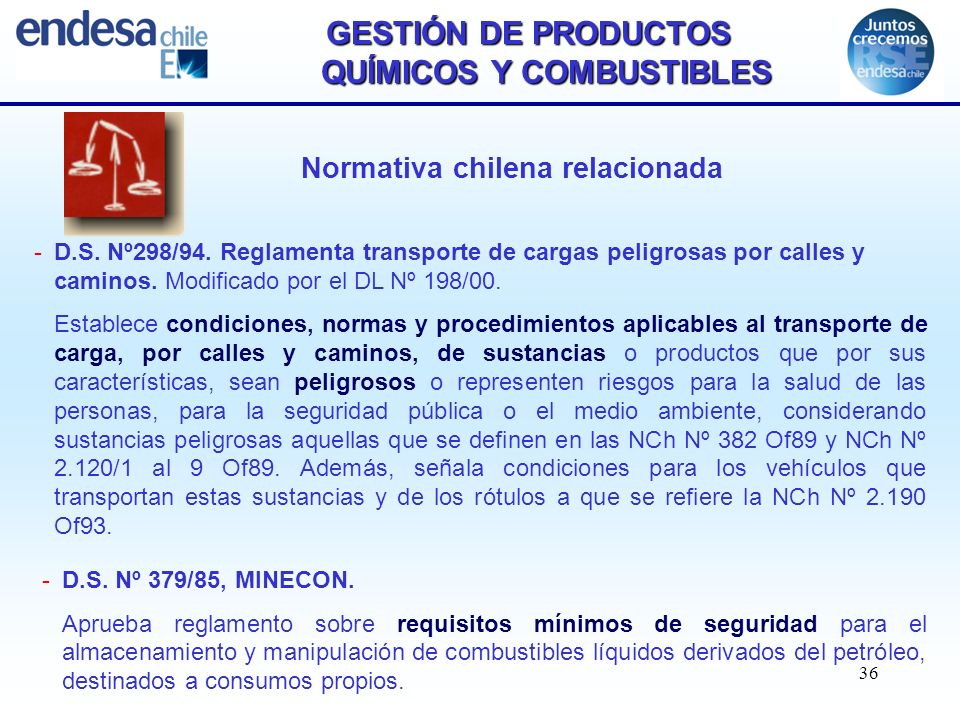

36 GESTIÓN DE PRODUCTOS QUÍMICOS Y COMBUSTIBLES
Normativa chilena relacionada D.S. Nº298/94. Reglamenta transporte de cargas peligrosas por calles y caminos. Modificado por el DL Nº 198/00. Establece condiciones, normas y procedimientos aplicables al transporte de carga, por calles y caminos, de sustancias o productos que por sus características, sean peligrosos o representen riesgos para la salud de las personas, para la seguridad pública o el medio ambiente, considerando sustancias peligrosas aquellas que se definen en las NCh Nº 382 Of89 y NCh Nº 2.120/1 al 9 Of89. Además, señala condiciones para los vehículos que transportan estas sustancias y de los rótulos a que se refiere la NCh Nº Of93. D.S. Nº 379/85, MINECON. Aprueba reglamento sobre requisitos mínimos de seguridad para el almacenamiento y manipulación de combustibles líquidos derivados del petróleo, destinados a consumos propios.

37 GESTIÓN DE PRODUCTOS QUÍMICOS Y COMBUSTIBLES
D.S. Nº594/99. Aprueba el reglamento sobre condiciones sanitarias y ambientales básicas en los lugares de trabajo, MINSAL. Derogó el D.S. Nº745/93. Establece las condiciones de seguridad, higiene, requisitos de salubridad y ambientales de los lugares de trabajo y protección contra incendios. Define los límites permisibles de agentes químicos y físicos capaces de provocar efectos adversos en los trabajadores. También posee un artículo sobre la disposición de los residuos industriales. NCh Nº 382. Of98 Sustancias peligrosas - Terminología y clasificación general, INN. Anuló y reemplazó a la NCh Nº 382. Of89. Establece terminología y clasificación general de sustancias peligrosas. Incluye un listado general de las sustancias que se consideran peligrosas, con información respecto al riesgo que presentan, según su Clase.

38 X X 

39 NORMA 32 DE ENDESA Esta Norma General, disponible en la intranet, tiene por objeto establecer el ámbito de acción y la metodología para la correcta gestión de los insumos peligrosos, especialmente en lo que se refiere al cumplimiento de la legislación ambiental aplicable. Esta gestión se refiere al almacenamiento, al transporte, la producción y la manipulación de las materias primas peligrosas utilizadas en los procesos de generación de energía eléctrica.
