1 Infografía Placa Base Mauricio Godoy Cristian Anzola Jose Alvarado

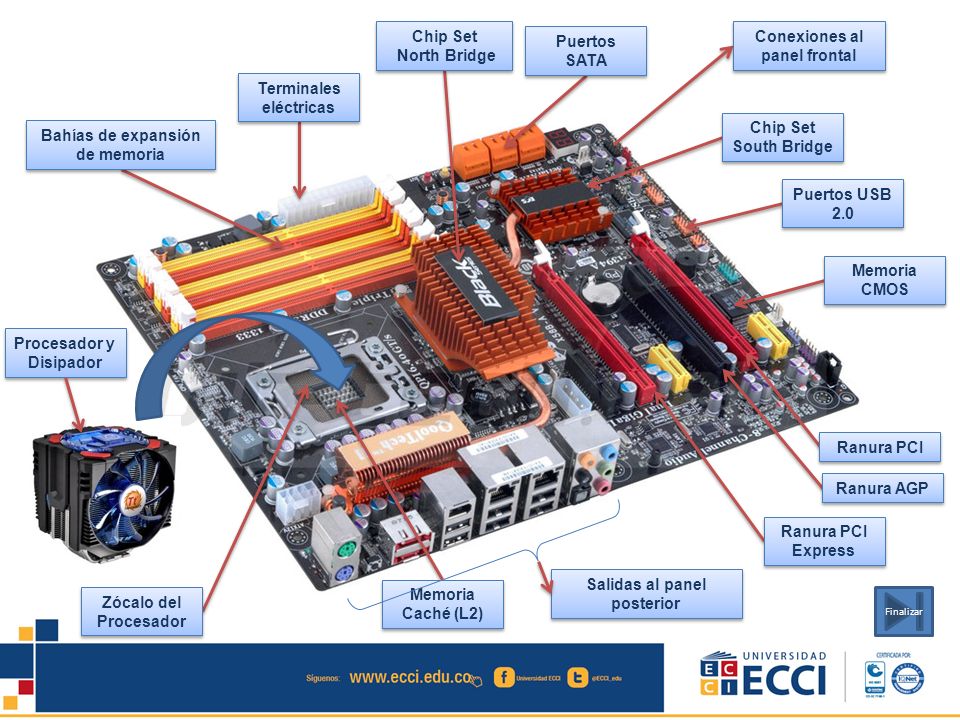

2 Conexiones al panel frontal
Chip Set North Bridge Puertos SATA Conexiones al panel frontal Terminales eléctricas Chip Set South Bridge Bahías de expansión de memoria Puertos USB 2.0 Memoria CMOS Procesador y Disipador Ranura PCI Ranura AGP Ranura PCI Express Salidas al panel posterior Memoria Caché (L2) Zócalo del Procesador Finalizar

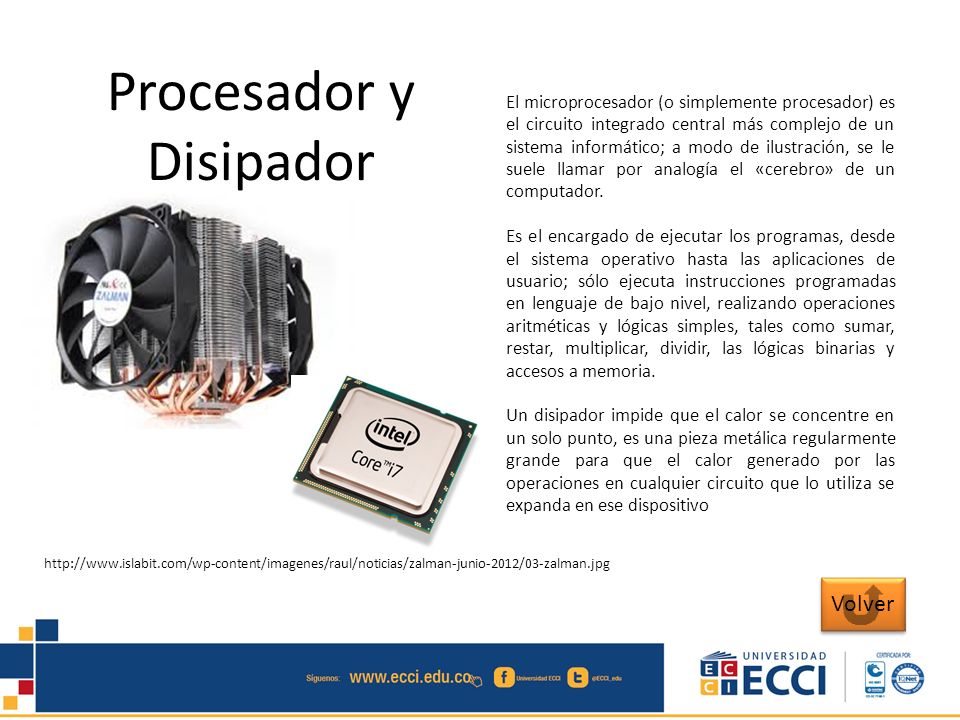

3 Procesador y Disipador
El microprocesador (o simplemente procesador) es el circuito integrado central más complejo de un sistema informático; a modo de ilustración, se le suele llamar por analogía el «cerebro» de un computador. Es el encargado de ejecutar los programas, desde el sistema operativo hasta las aplicaciones de usuario; sólo ejecuta instrucciones programadas en lenguaje de bajo nivel, realizando operaciones aritméticas y lógicas simples, tales como sumar, restar, multiplicar, dividir, las lógicas binarias y accesos a memoria. Un disipador impide que el calor se concentre en un solo punto, es una pieza metálica regularmente grande para que el calor generado por las operaciones en cualquier circuito que lo utiliza se expanda en ese dispositivo Volver

4 Bahías de expansión de memoria
Se trata de un bloque plástico que integra una ranura con una forma especial y con una cierta cantidad de conectores, los cuáles permiten la conexión de tarjetas de expansión, y así lograr que la computadora goce de mayores capacidades escalables. Otras dos formas con las que comúnmente se les denomina a las ranuras de expansión son Slot y Bus. La palabra Slot simplemente es la palabra ranura traducida del inglés, mientras que Bus hace referencia a un estándar de líneas eléctricas que se encargan de transmitir los datos. Es importante mencionar que una ranura de expansión no es un puerto (excepto la ranura AGP), ya que algunos sitios Web mencionan ello en sus definiciones Volver

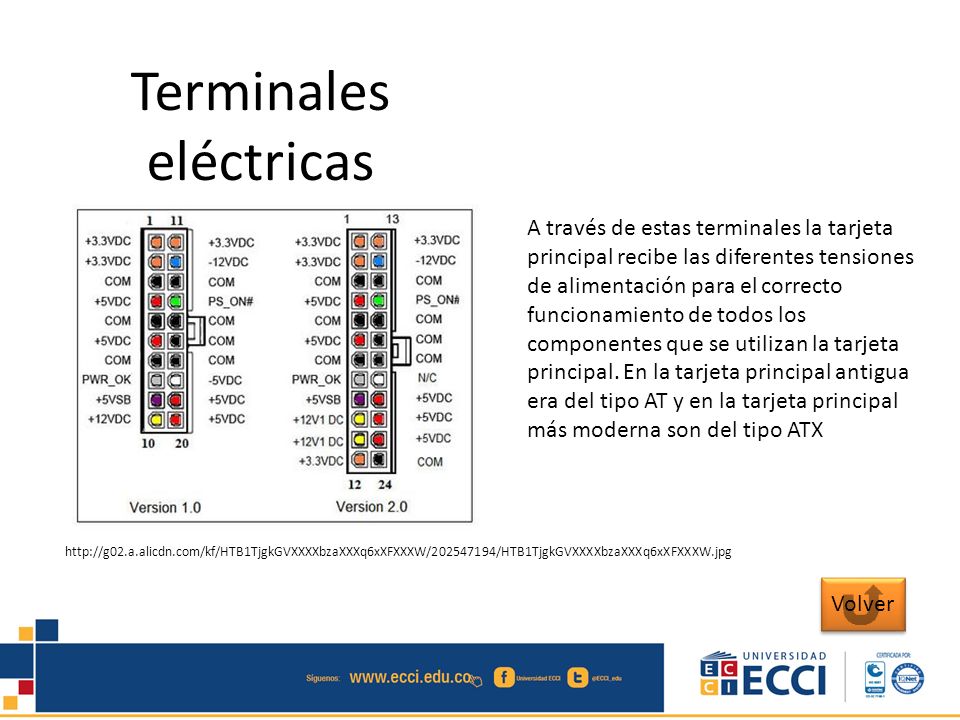

5 Terminales eléctricas
A través de estas terminales la tarjeta principal recibe las diferentes tensiones de alimentación para el correcto funcionamiento de todos los componentes que se utilizan la tarjeta principal. En la tarjeta principal antigua era del tipo AT y en la tarjeta principal más moderna son del tipo ATX Volver

6 Chip Set North Bridge Volver
El puente norte o northbridge es uno de los dos chips en el núcleo lógico del conjunto de chips de una placa madre, el otro es el puente sur  o southbridge. Separar el conjunto de chips en dos puentes es lo más usual, aunque hay algunos casos donde ambos chips han sido combinados en un único circuito integrado. El puente norte es llamado también memory controller hub (MCH) en los sistemas Intel. Se llama “norte” este sector por ubicarse en la parte superior de las placas madre de formato ATX, y por lo tanto no era un término utilizado antes de la aparición de las ATX. Volver

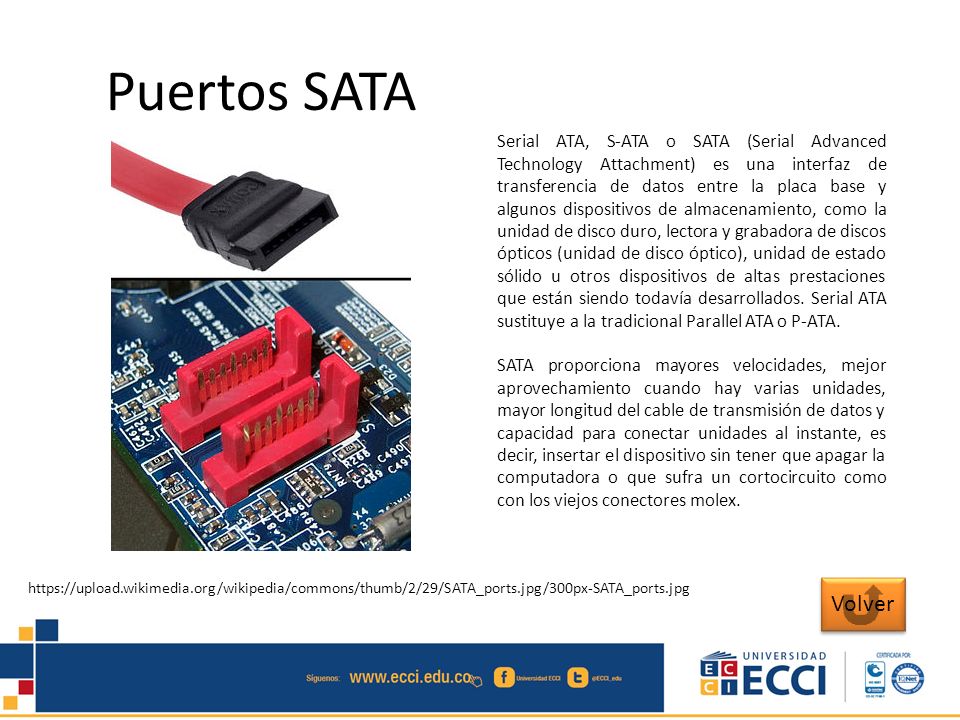

7 Puertos SATA Serial ATA, S-ATA o SATA (Serial Advanced Technology Attachment) es una interfaz de transferencia de datos entre la placa base y algunos dispositivos de almacenamiento, como la unidad de disco duro, lectora y grabadora de discos ópticos (unidad de disco óptico), unidad de estado sólido u otros dispositivos de altas prestaciones que están siendo todavía desarrollados. Serial ATA sustituye a la tradicional Parallel ATA o P-ATA. SATA proporciona mayores velocidades, mejor aprovechamiento cuando hay varias unidades, mayor longitud del cable de transmisión de datos y capacidad para conectar unidades al instante, es decir, insertar el dispositivo sin tener que apagar la computadora o que sufra un cortocircuito como con los viejos conectores molex. Volver

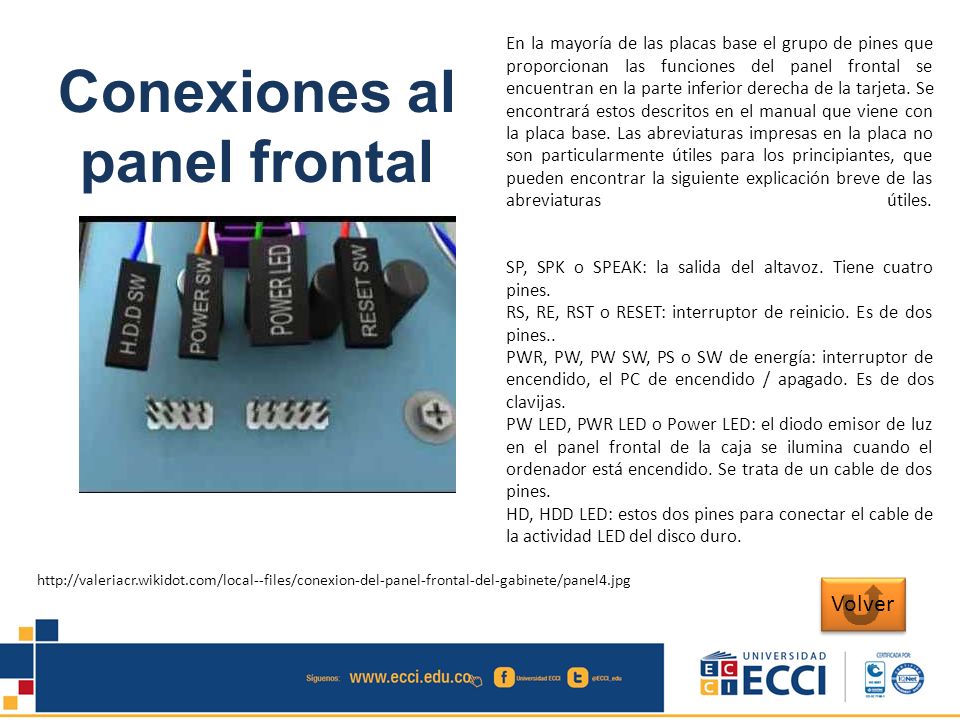

8 Conexiones al panel frontal
En la mayoría de las placas base el grupo de pines que proporcionan las funciones del panel frontal se encuentran en la parte inferior derecha de la tarjeta. Se encontrará estos descritos en el manual que viene con la placa base. Las abreviaturas impresas en la placa no son particularmente útiles para los principiantes, que pueden encontrar la siguiente explicación breve de las abreviaturas útiles. SP, SPK o SPEAK: la salida del altavoz. Tiene cuatro pines. RS, RE, RST o RESET: interruptor de reinicio. Es de dos pines.. PWR, PW, PW SW, PS o SW de energía: interruptor de encendido, el PC de encendido / apagado. Es de dos clavijas. PW LED, PWR LED o Power LED: el diodo emisor de luz en el panel frontal de la caja se ilumina cuando el ordenador está encendido. Se trata de un cable de dos pines. HD, HDD LED: estos dos pines para conectar el cable de la actividad LED del disco duro. Conexiones al panel frontal Volver

9 Chip Set South Bridge Volver
Southbridge, es el chip que implementa las capacidades “lentas” de la placa madre, en una arquitectura chipset puente Northbridge / Southbridge. Es también conocido como I/O Controller Hub (ICH) en los sistemas Intel. Southbridge se distingue del Northbridge porque no está directamente conectado al CPU, sino que más bien Northbridge conecta el southbridge con la CPU. Por lo general, un Southbridge en particular podrá trabajar con múltiples diferentes puentes norte, aunque ambos deben ser diseñados para trabajar juntos. No hay un estándar industrial de interoperatibilidad entre ambos. Al principio la típica interfaz entre el Northbridge y el southbridge era un bus PCI, pero esto creaba un cuello de botella y por lo tanto la mayoría de los chipsets actuales usan algun otro método de comunicación entre ambos para mejorar el rendimiento. Chip Set South Bridge Volver

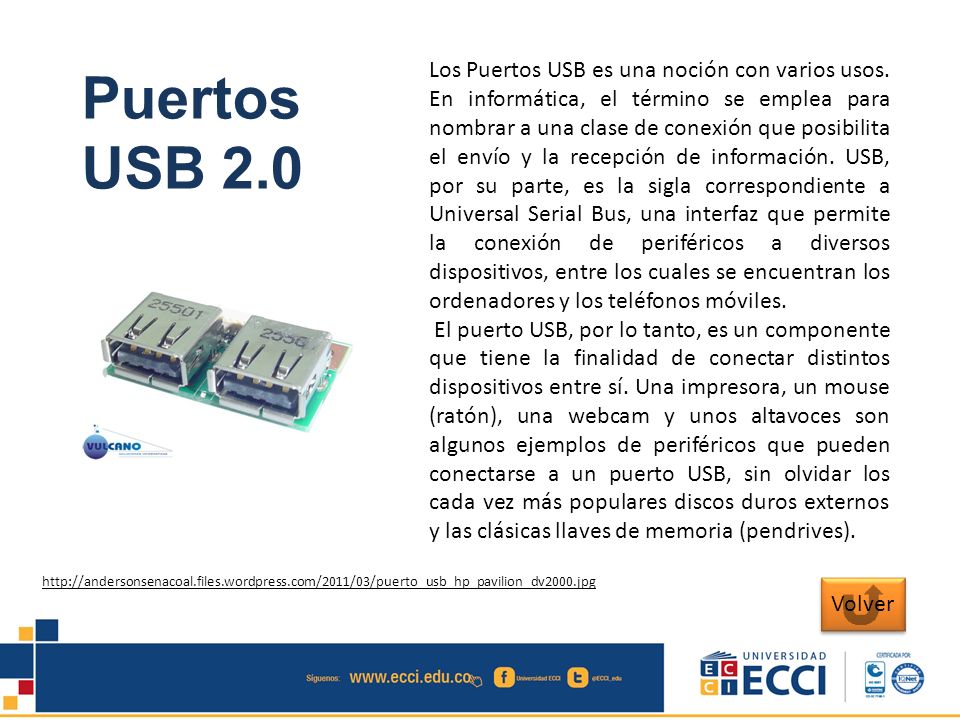

10 Los Puertos USB es una noción con varios usos
Los Puertos USB es una noción con varios usos. En informática, el término se emplea para nombrar a una clase de conexión que posibilita el envío y la recepción de información. USB, por su parte, es la sigla correspondiente a Universal Serial Bus, una interfaz que permite la conexión de periféricos a diversos dispositivos, entre los cuales se encuentran los ordenadores y los teléfonos móviles. El puerto USB, por lo tanto, es un componente que tiene la finalidad de conectar distintos dispositivos entre sí. Una impresora, un mouse (ratón), una webcam y unos altavoces son algunos ejemplos de periféricos que pueden conectarse a un puerto USB, sin olvidar los cada vez más populares discos duros externos y las clásicas llaves de memoria (pendrives). Puertos USB 2.0 Volver

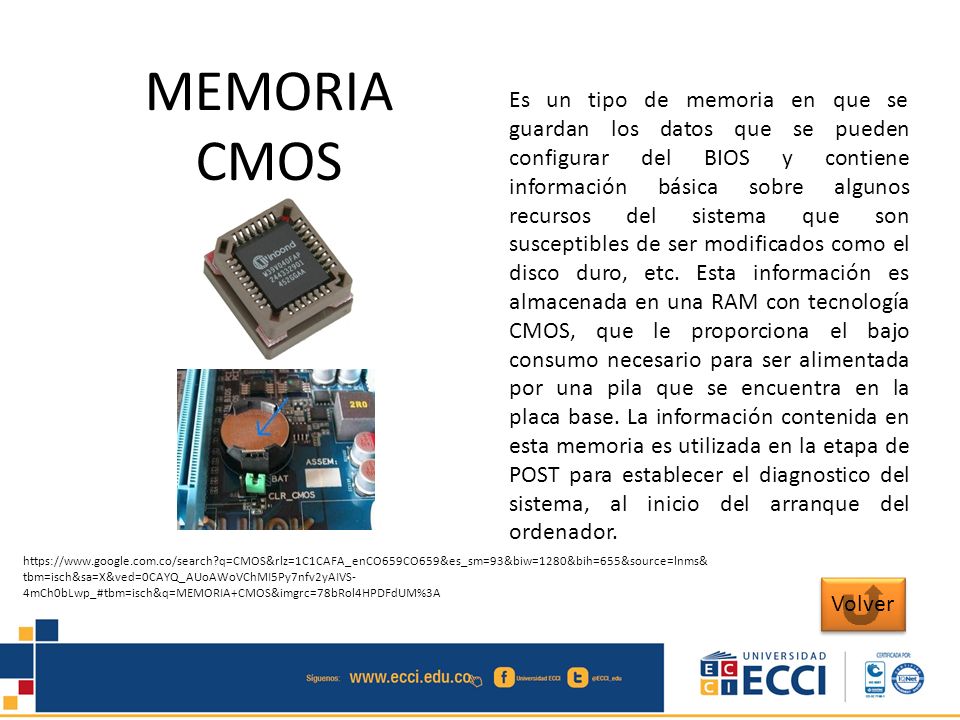

11 MEMORIA CMOS Es un tipo de memoria en que se guardan los datos que se pueden configurar del BIOS y contiene información básica sobre algunos recursos del sistema que son susceptibles de ser modificados como el disco duro, etc. Esta información es almacenada en una RAM con tecnología CMOS, que le proporciona el bajo consumo necesario para ser alimentada por una pila que se encuentra en la placa base. La información contenida en esta memoria es utilizada en la etapa de POST para establecer el diagnostico del sistema, al inicio del arranque del ordenador. Volver

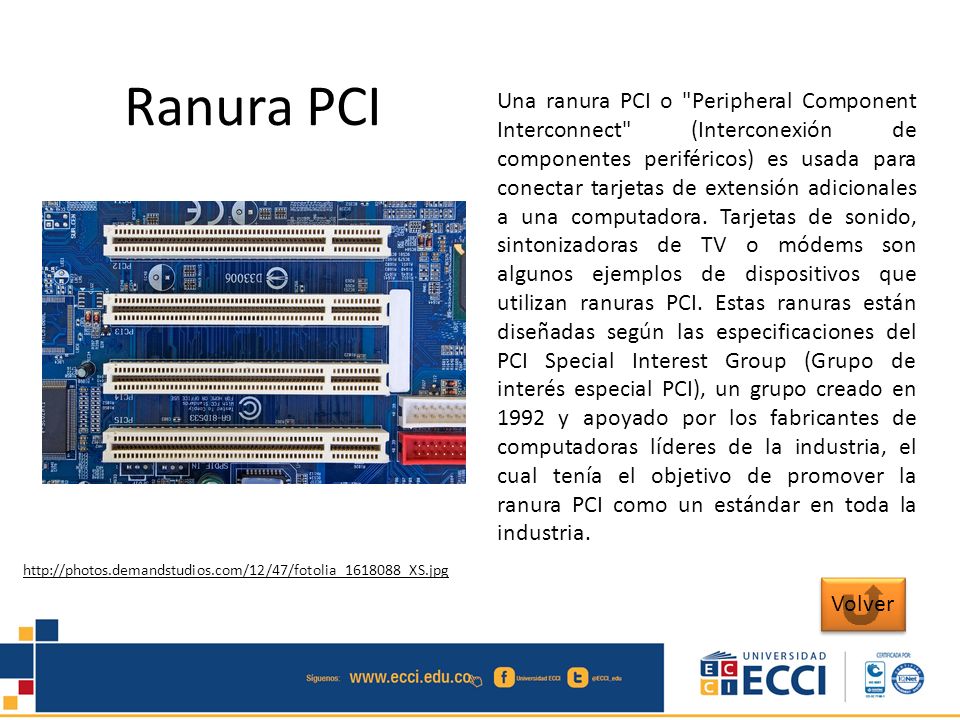

12 Ranura PCI Una ranura PCI o "Peripheral Component Interconnect" (Interconexión de componentes periféricos) es usada para conectar tarjetas de extensión adicionales a una computadora. Tarjetas de sonido, sintonizadoras de TV o módems son algunos ejemplos de dispositivos que utilizan ranuras PCI. Estas ranuras están diseñadas según las especificaciones del PCI Special Interest Group (Grupo de interés especial PCI), un grupo creado en 1992 y apoyado por los fabricantes de computadoras líderes de la industria, el cual tenía el objetivo de promover la ranura PCI como un estándar en toda la industria. Volver

13 Una ranura de expansión, bus de expansión ó "slot" es un elemento que permite introducir dentro de si, otros dispositivos llamados tarjetas de expansión (son tarjetas que se introducen en la ranura de expansión y dan mas prestaciones al equipo de cómputo), mientras que la definición de Intel® de su conector es como puerto debido a sus características, por ello aún no esta bien determinado el tipo que es. AGP proviene de las siglas de ("Accelerated Graphics Port") ó puerto acelerador de gráficos. Este tipo de ranura-puerto fue desarrollado por Intel® y lanzado al mercado en 1997 exclusivamente para soporte de gráficos. Los bits en las ranuras de expansión significan la capacidad de datos que es capaz de proveer, este dato es importante ya que por medio de una fórmula, es posible determinar la transferencia máxima de la ranura ó de una tarjeta de expansión. Esto se describe en la sección: Bus y bus de datos AGP de esta misma página. Compite actualmente en el mercado contra las ranuras PCI y las ranuras PCI-Express. Ranura AGP Volver

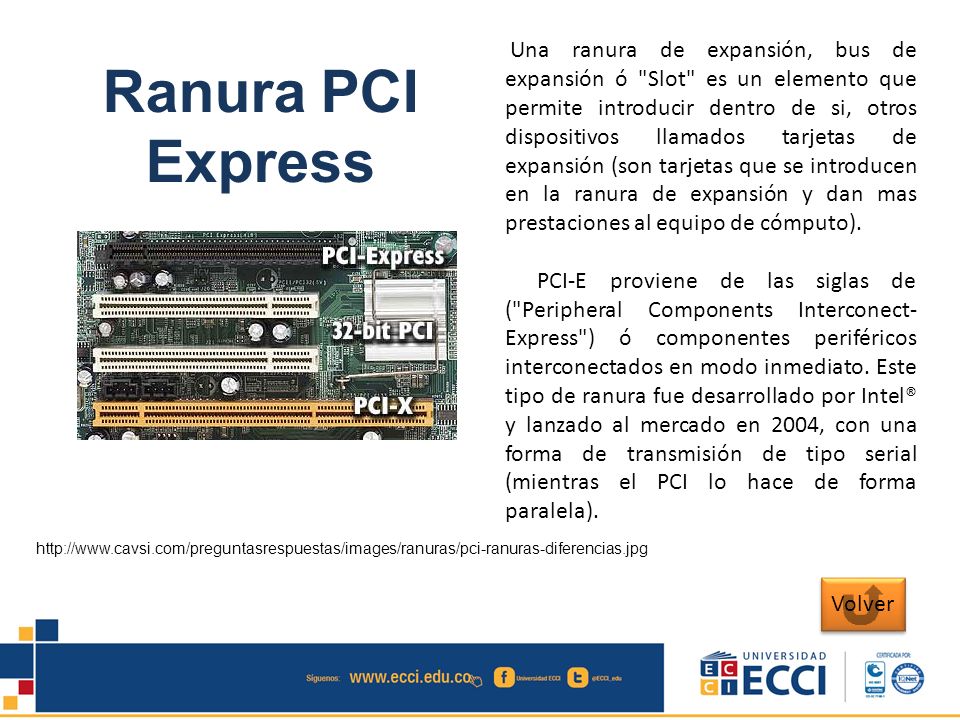

14 Una ranura de expansión, bus de expansión ó "Slot" es un elemento que permite introducir dentro de si, otros dispositivos llamados tarjetas de expansión (son tarjetas que se introducen en la ranura de expansión y dan mas prestaciones al equipo de cómputo). PCI-E proviene de las siglas de ("Peripheral Components Interconect-Express") ó componentes periféricos interconectados en modo inmediato. Este tipo de ranura fue desarrollado por Intel® y lanzado al mercado en 2004, con una forma de transmisión de tipo serial (mientras el PCI lo hace de forma paralela). Ranura PCI Express Volver

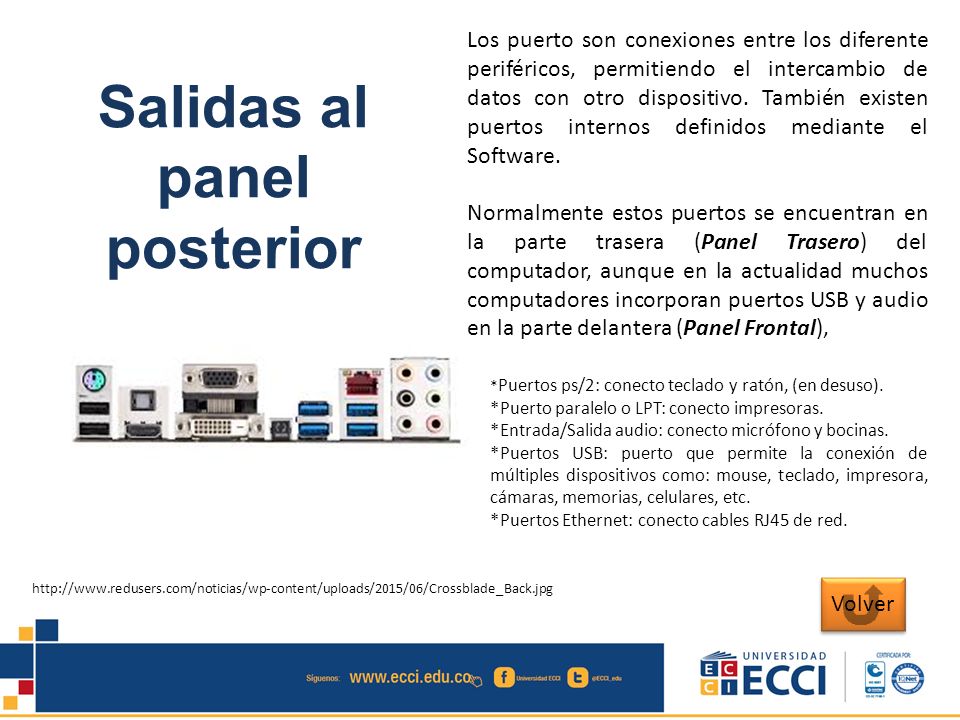

15 Salidas al panel posterior
Los puerto son conexiones entre los diferente periféricos, permitiendo el intercambio de datos con otro dispositivo. También existen puertos internos definidos mediante el Software. Normalmente estos puertos se encuentran en la parte trasera (Panel Trasero) del computador, aunque en la actualidad muchos computadores incorporan puertos USB y audio en la parte delantera (Panel Frontal), Salidas al panel posterior *Puertos ps/2: conecto teclado y ratón, (en desuso). *Puerto paralelo o LPT: conecto impresoras. *Entrada/Salida audio: conecto micrófono y bocinas. *Puertos USB: puerto que permite la conexión de múltiples dispositivos como: mouse, teclado, impresora, cámaras, memorias, celulares, etc. *Puertos Ethernet: conecto cables RJ45 de red. Volver

16 Memoria Caché (L2) Caché: es una memoria tipo SRAM, basada en transistores y por ello es muy veloz. Es intermedia entre el microprocesador y la memoria RAM, esta memoria guarda los datos utilizados frecuentemente y evita volver a buscarlos en la memoria RAM ya que está es relativamente lenta, por lo que se agilizan los procesos. Su unidad de medida es en Megabytes (MB).  Memoria L2: esta anteriormente se encontraba en tarjetas de memoria, para ser insertada en una ranura especial de la tarjeta principal (Motherboard) y funciona a la velocidad de trabajo de la misma. Actualmente la memoria L2 viene integrada en el microprocesador, se encarga de almacenar datos de uso frecuente y agilizar los procesos; determina por mucho si un microprocesador es la versión completa ó un modelo austero Volver

17 Zócalo del procesador Se define zócalo comúnmente como la zona existente en la placa base para la colocación y conexión de diversos componentes electrónicos. Aunque su traducción literal en inglés (socket) significa enchufe, en español se utiliza este vocablo para diferenciar los enchufes normales y corrientes, de los lugares dispuestos para tal fin en la placa base. Un zócalo será pues exclusivamente el soporte que un componente electrónico tiene para conectar otro sobre él, mediante pins o contactos, pero siempre electrónicamente. Volver
