RELÉ PRQ (PRotección función Q)

Presentación del tema: "RELÉ PRQ (PRotección función Q)"— Transcripción de la presentación:

1 RELÉ PRQ (PRotección función Q)

2 Protección de neutro (51N)
RELE PRQ El relé PRQ es un relé autoalimentado (sin necesidad de alimentación auxiliar) con protección a: Sobrecargas (51) Protección de neutro (51N) Calentamiento (a través de un termómetro externo) (49) Destinado a ser instalado en celdas RUPTOFUSIBLE. Dado que se instala en celdas ruptofusible (QM en SM6, función Q en RM6), el relé no tiene la protección contra cortocircuito de fase (50), y en caso de aparecer un cortocircuito el relé no actúa dejando que actúe el fusible.

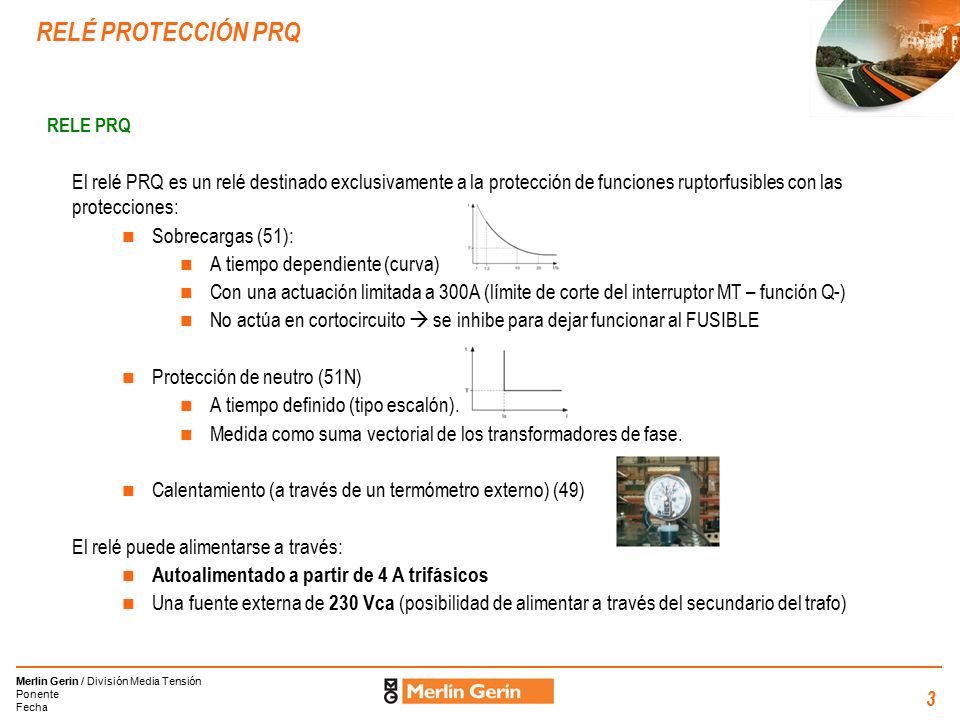

3 A tiempo dependiente (curva)
RELE PRQ El relé PRQ es un relé destinado exclusivamente a la protección de funciones ruptorfusibles con las protecciones: Sobrecargas (51): A tiempo dependiente (curva) Con una actuación limitada a 300A (límite de corte del interruptor MT – función Q-) No actúa en cortocircuito  se inhibe para dejar funcionar al FUSIBLE Protección de neutro (51N) A tiempo definido (tipo escalón). Medida como suma vectorial de los transformadores de fase. Calentamiento (a través de un termómetro externo) (49) El relé puede alimentarse a través: Autoalimentado a partir de 4 A trifásicos Una fuente externa de 230 Vca (posibilidad de alimentar a través del secundario del trafo)

4 PRQ Esquema de la aplicación. disparo alimentación medida t >
FUSIBLE PRQ alimentación TRANSFORMADOR DE INTENSIDAD medida TRANSFORMADOR DE POTENCIA t > 230 Vca

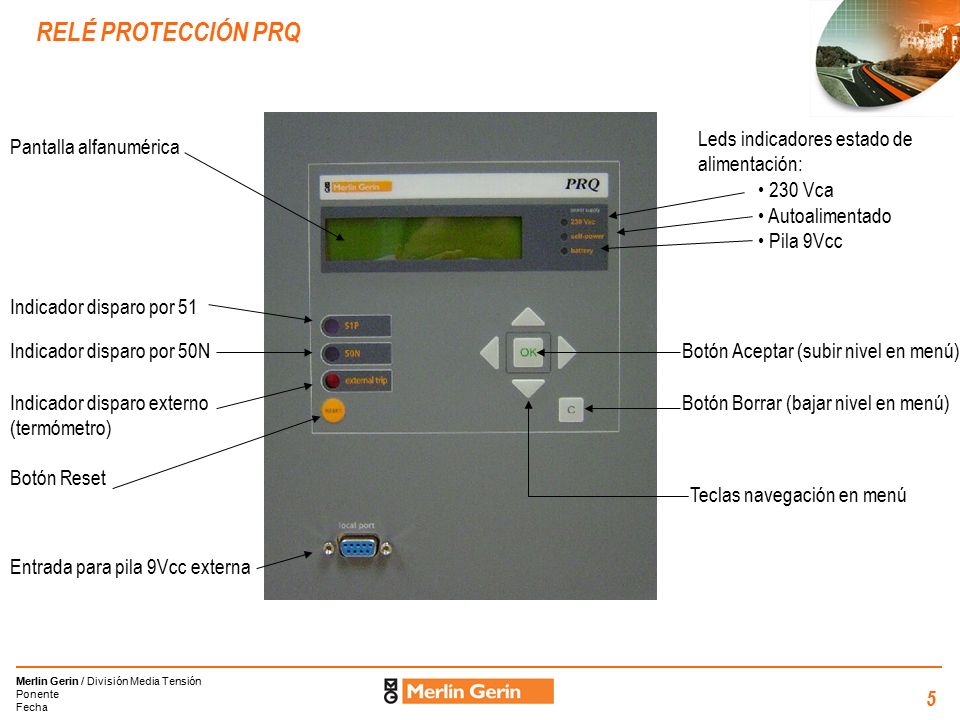

5 Leds indicadores estado de alimentación:
230 Vca Autoalimentado Pila 9Vcc Pantalla alfanumérica Indicador disparo por 51 Indicador disparo por 50N Botón Aceptar (subir nivel en menú) Indicador disparo externo (termómetro) Botón Borrar (bajar nivel en menú) Botón Reset Teclas navegación en menú Entrada para pila 9Vcc externa

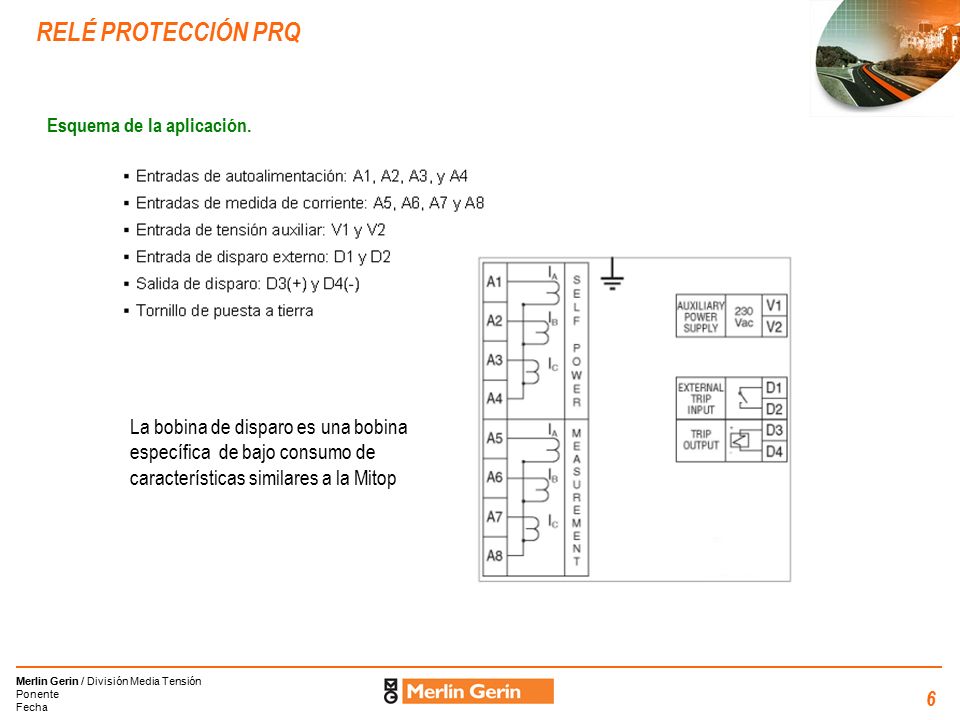

6 Esquema de la aplicación.
La bobina de disparo es una bobina específica de bajo consumo de características similares a la Mitop

7 Umbrales de regulación
Nota: Para proteger de intensidades homopolares (50N) con intensidades de fase trifásicas < 4A (umbral de la autoalimentación) es necesario la fuente de alimentación externa de 230Vca.

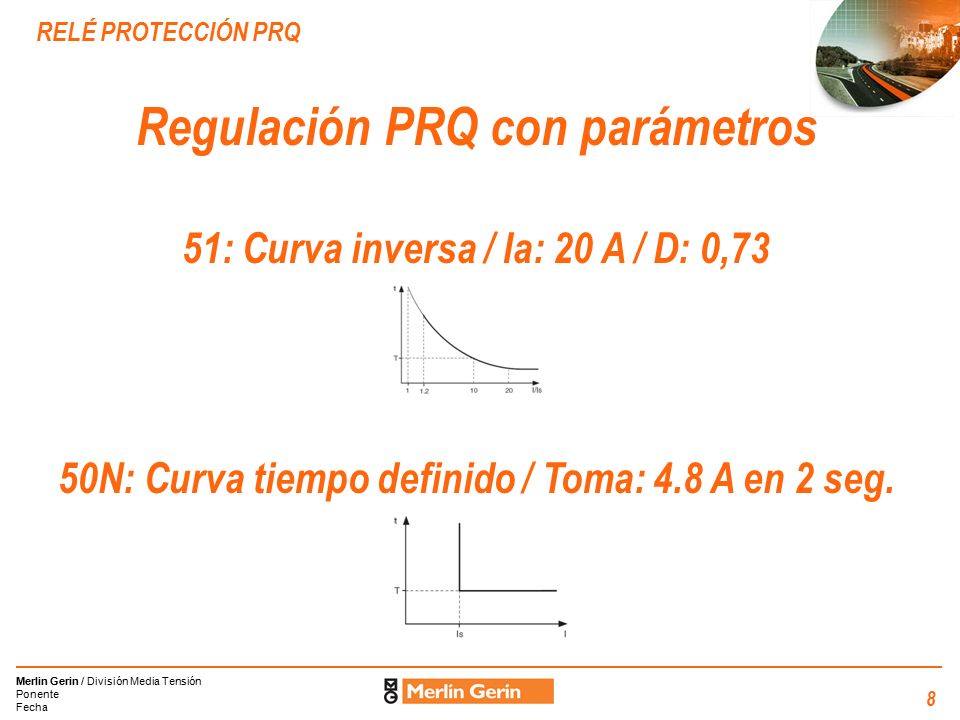

8 Regulación PRQ con parámetros
51: Curva inversa / Ia: 20 A / D: 0,73 50N: Curva tiempo definido / Toma: 4.8 A en 2 seg.

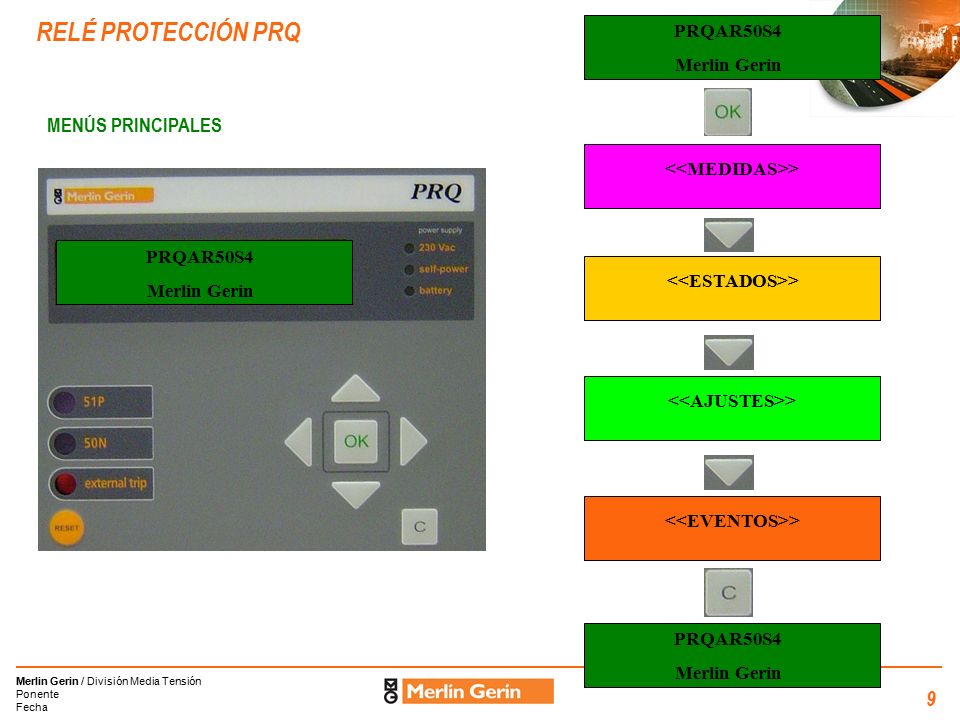

9 MENÚS PRINCIPALES PRQAR50S4 Merlin Gerin <<MEDIDAS>>
<<ESTADOS>> <<AJUSTES>> <<EVENTOS>> PRQAR50S4 Merlin Gerin

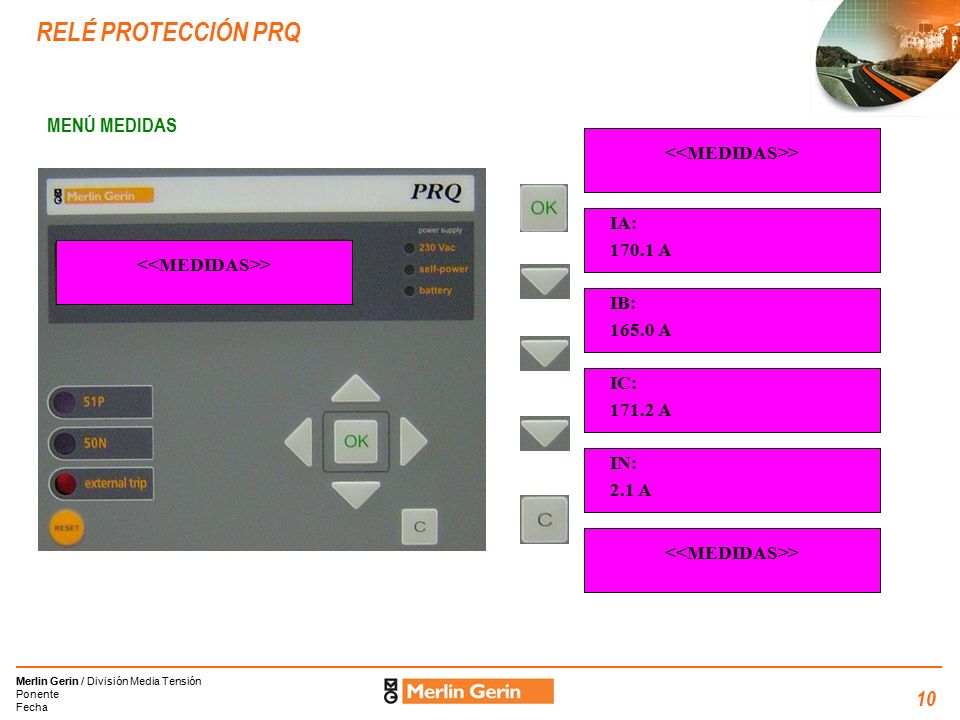

10 MENÚ MEDIDAS <<MEDIDAS>> IA: 170.1 A
IB: 165.0 A IC: 171.2 A IN: 2.1 A <<MEDIDAS>>

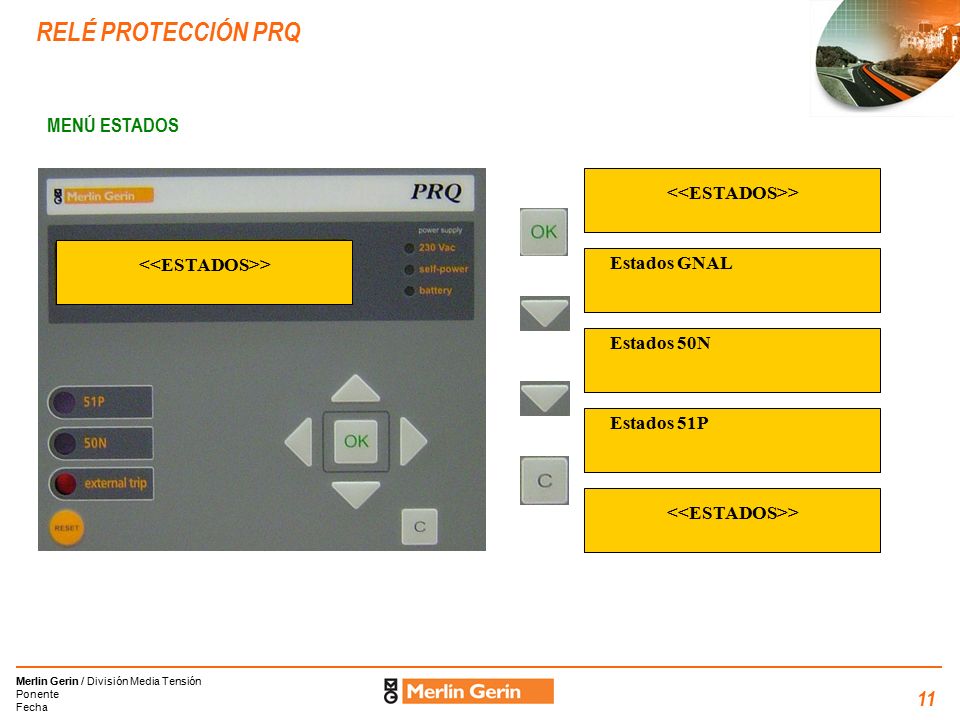

11 MENÚ ESTADOS <<ESTADOS>> <<ESTADOS>>
Estados GNAL Estados 50N Estados 51P <<ESTADOS>>

12 <<ESTADOS>>
MENÚ ESTADOS. Estados GNAL. No V. Disparo no activo <<ESTADOS>> Set fecha/hora no activo Estados GNAL Error alimenta no activo Disparo no activo Error ent/sal no activo D. Temperatura no activo Error Eeprom no activo Error com.DSP no activo Cambio eeprom no activo Cambio de ajuste no activo Estados GNAL

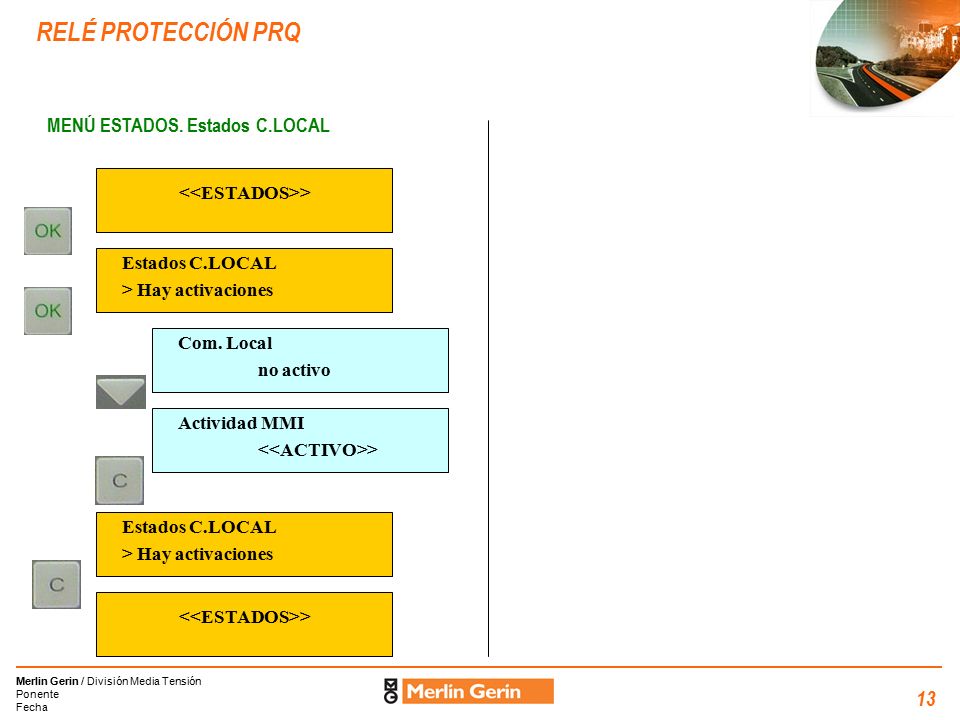

13 <<ESTADOS>> <<ESTADOS>>
MENÚ ESTADOS. Estados C.LOCAL <<ESTADOS>> Estados C.LOCAL > Hay activaciones Com. Local no activo Actividad MMI <<ACTIVO>> Estados C.LOCAL > Hay activaciones <<ESTADOS>>

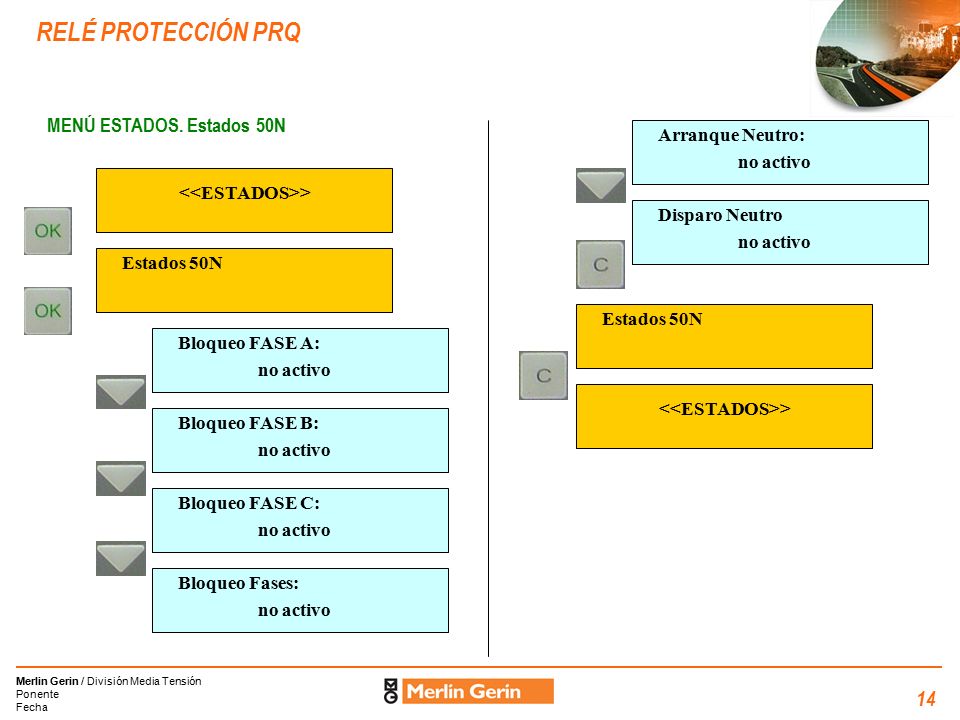

14 <<ESTADOS>> <<ESTADOS>>
MENÚ ESTADOS. Estados 50N Arranque Neutro: no activo <<ESTADOS>> Disparo Neutro no activo Estados 50N Estados 50N Bloqueo FASE A: no activo <<ESTADOS>> Bloqueo FASE B: no activo Bloqueo FASE C: no activo Bloqueo Fases: no activo

15 <<ESTADOS>>
MENÚ ESTADOS. Estados 51P Bloqueo Fase A: no activo <<ESTADOS>> Bloqueo Fase B: no activo Estados 51P Bloqueo Fase C: no activo Arranque Fase A: no activo Bloqueo Fases: no activo Arranque Fase B: no activo Disparo Fase A: no activo Arranque Fase C: no activo Disparo Fase B: no activo Arranque Fases: no activo

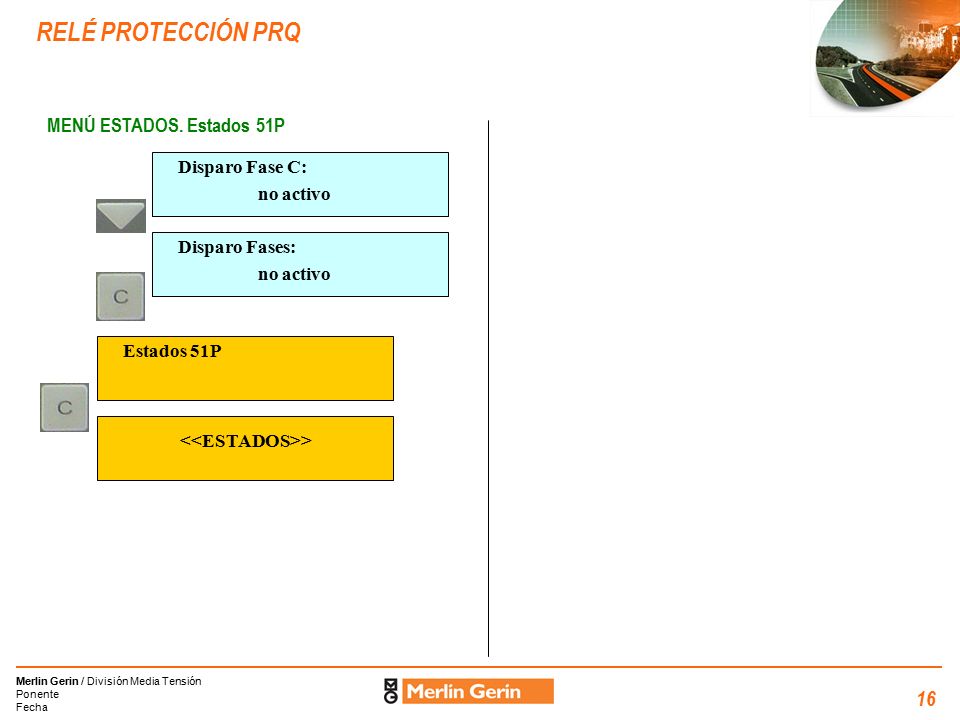

16 <<ESTADOS>>
MENÚ ESTADOS. Estados 51P Disparo Fase C: no activo Disparo Fases: no activo Estados 51P <<ESTADOS>>

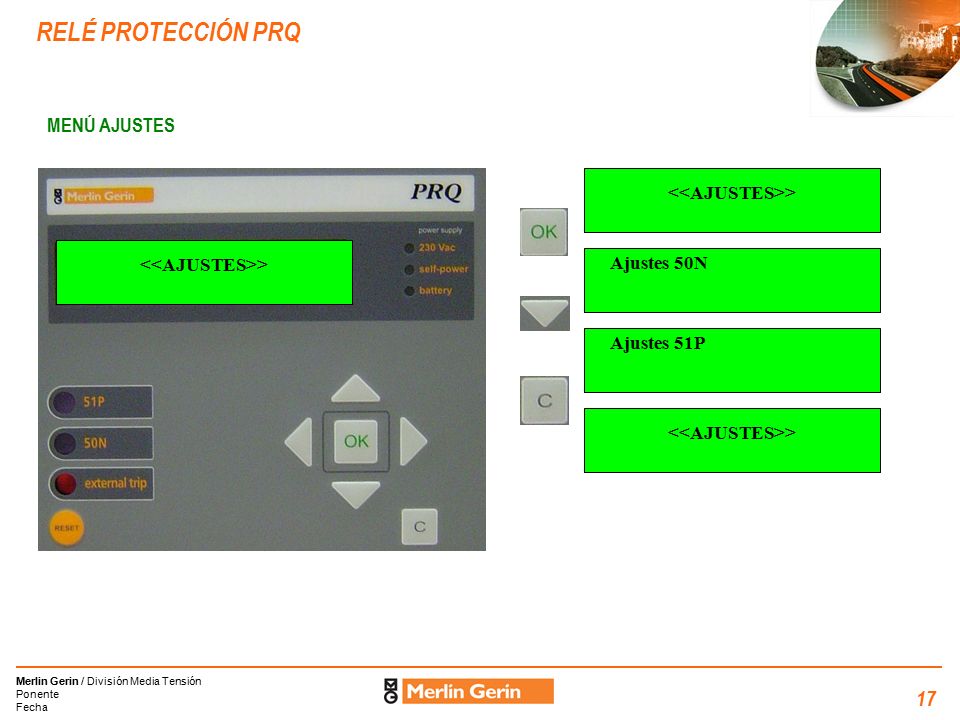

17 MENÚ AJUSTES <<AJUSTES>> <<AJUSTES>>
Ajustes 50N Ajustes 51P <<AJUSTES>>

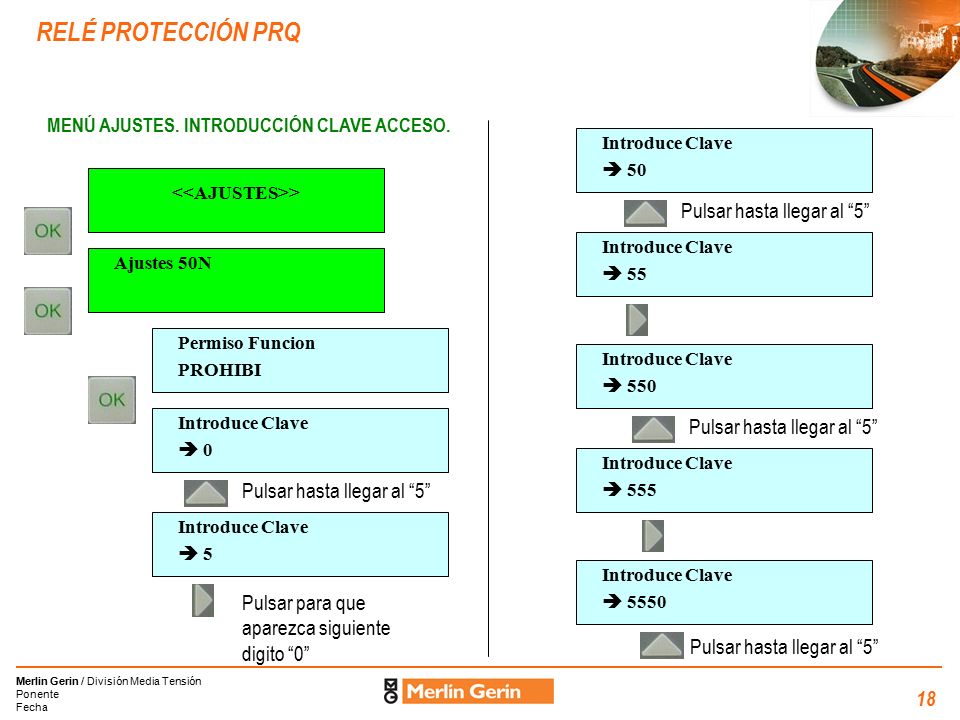

18 <<AJUSTES>>
MENÚ AJUSTES. INTRODUCCIÓN CLAVE ACCESO. Introduce Clave  50 <<AJUSTES>> Pulsar hasta llegar al “5” Introduce Clave  55 Ajustes 50N Permiso Funcion PROHIBI Introduce Clave  550 Introduce Clave  0 Pulsar hasta llegar al “5” Introduce Clave  555 Pulsar hasta llegar al “5” Introduce Clave  5 Introduce Clave  5550 Pulsar para que aparezca siguiente digito “0” Pulsar hasta llegar al “5”

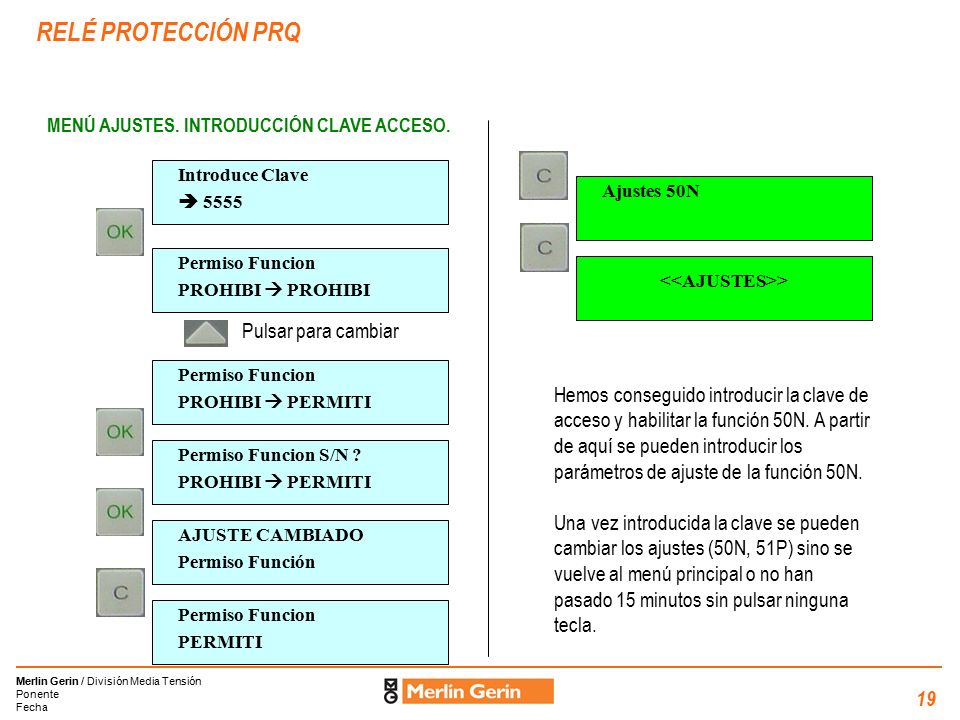

19 <<AJUSTES>>
MENÚ AJUSTES. INTRODUCCIÓN CLAVE ACCESO. Introduce Clave  5555 Ajustes 50N Permiso Funcion PROHIBI  PROHIBI <<AJUSTES>> Pulsar para cambiar Permiso Funcion PROHIBI  PERMITI Hemos conseguido introducir la clave de acceso y habilitar la función 50N. A partir de aquí se pueden introducir los parámetros de ajuste de la función 50N. Una vez introducida la clave se pueden cambiar los ajustes (50N, 51P) sino se vuelve al menú principal o no han pasado 15 minutos sin pulsar ninguna tecla. Permiso Funcion S/N ? PROHIBI  PERMITI AJUSTE CAMBIADO Permiso Función Permiso Funcion PERMITI

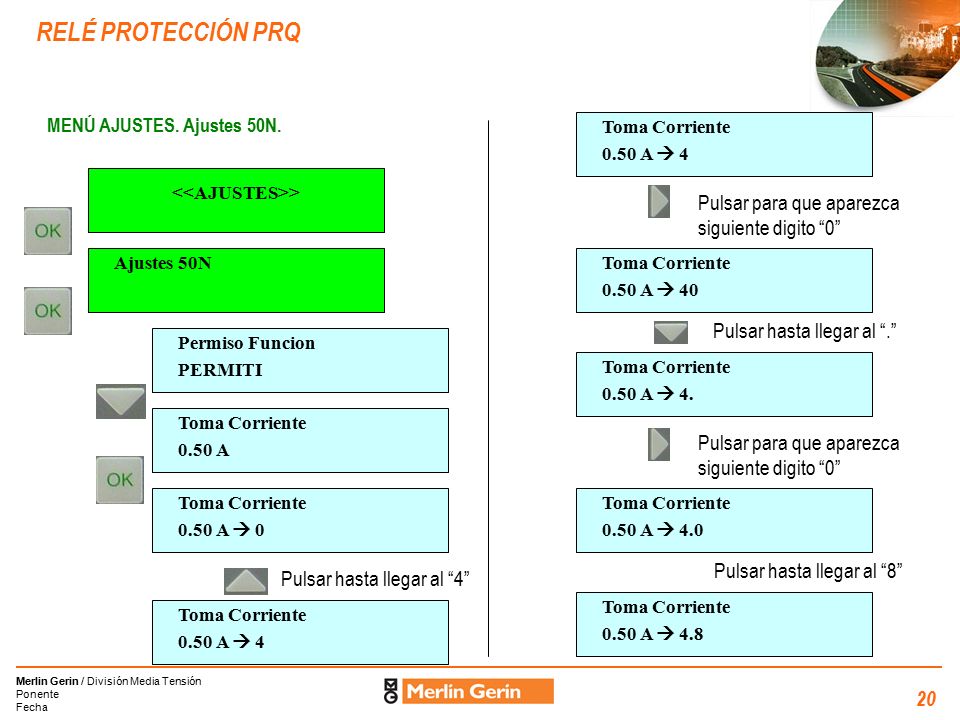

20 <<AJUSTES>>
MENÚ AJUSTES. Ajustes 50N. Toma Corriente 0.50 A  4 <<AJUSTES>> Pulsar para que aparezca siguiente digito “0” Ajustes 50N Toma Corriente 0.50 A  40 Pulsar hasta llegar al “.” Permiso Funcion PERMITI Toma Corriente 0.50 A  4. Toma Corriente 0.50 A Pulsar para que aparezca siguiente digito “0” Toma Corriente 0.50 A  0 Toma Corriente 0.50 A  4.0 Pulsar hasta llegar al “8” Pulsar hasta llegar al “4” Toma Corriente 0.50 A  4.8 Toma Corriente 0.50 A  4

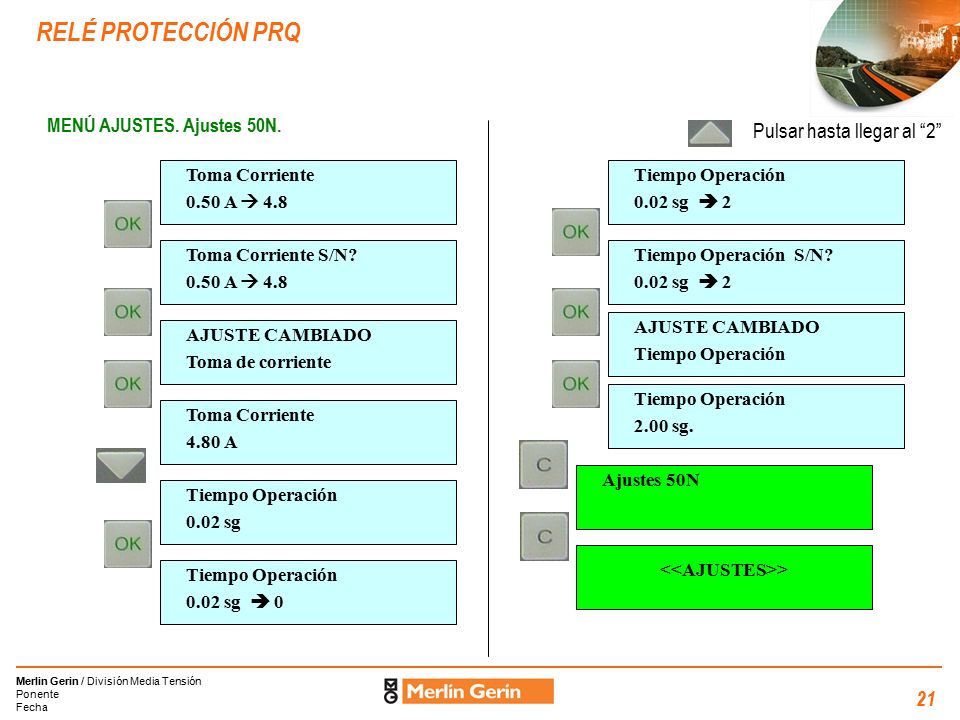

21 <<AJUSTES>>
MENÚ AJUSTES. Ajustes 50N. Pulsar hasta llegar al “2” Toma Corriente 0.50 A  4.8 Tiempo Operación 0.02 sg  2 Toma Corriente S/N? 0.50 A  4.8 Tiempo Operación S/N? 0.02 sg  2 AJUSTE CAMBIADO Tiempo Operación AJUSTE CAMBIADO Toma de corriente Tiempo Operación 2.00 sg. Toma Corriente 4.80 A Ajustes 50N Tiempo Operación 0.02 sg <<AJUSTES>> Tiempo Operación 0.02 sg  0

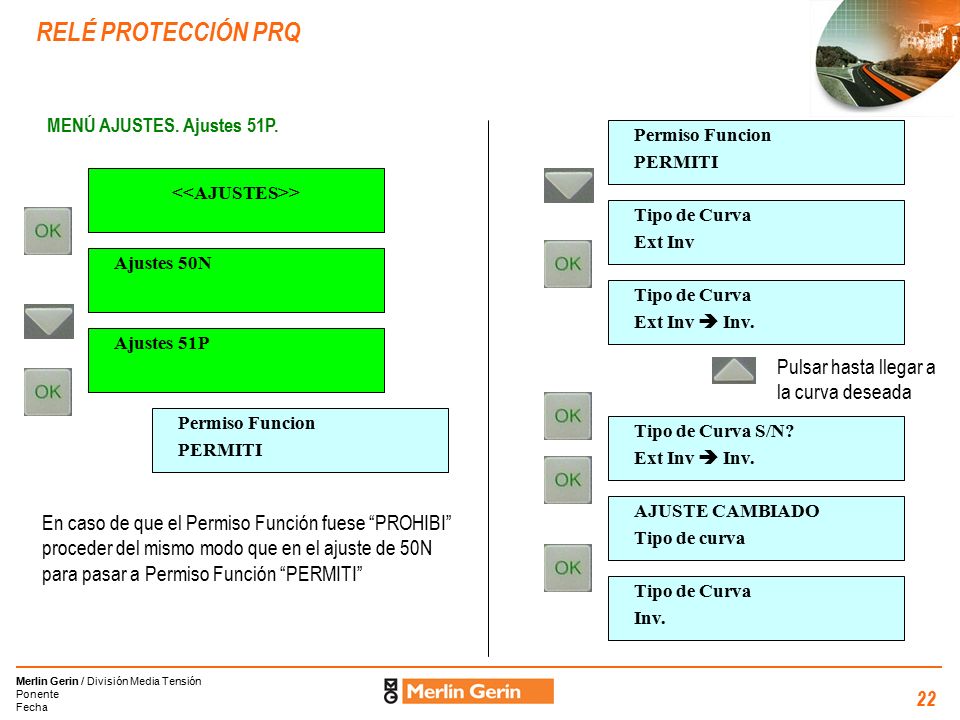

22 <<AJUSTES>>
MENÚ AJUSTES. Ajustes 51P. Permiso Funcion PERMITI <<AJUSTES>> Tipo de Curva Ext Inv Ajustes 50N Tipo de Curva Ext Inv  Inv. Ajustes 51P Pulsar hasta llegar a la curva deseada Permiso Funcion PERMITI Tipo de Curva S/N? Ext Inv  Inv. AJUSTE CAMBIADO Tipo de curva En caso de que el Permiso Función fuese “PROHIBI” proceder del mismo modo que en el ajuste de 50N para pasar a Permiso Función “PERMITI” Tipo de Curva Inv.

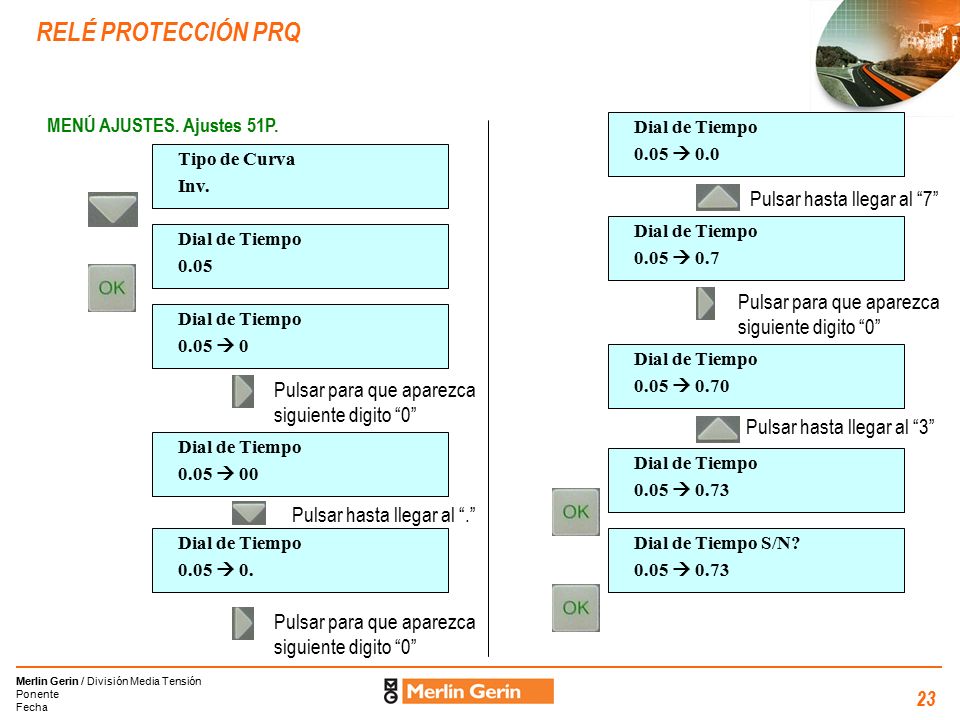

23 Pulsar hasta llegar al “7”
MENÚ AJUSTES. Ajustes 51P. Dial de Tiempo 0.05  0.0 Tipo de Curva Inv. Pulsar hasta llegar al “7” Dial de Tiempo 0.05  0.7 Dial de Tiempo 0.05 Pulsar para que aparezca siguiente digito “0” Dial de Tiempo 0.05  0 Dial de Tiempo 0.05  0.70 Pulsar para que aparezca siguiente digito “0” Pulsar hasta llegar al “3” Dial de Tiempo 0.05  00 Dial de Tiempo 0.05  0.73 Pulsar hasta llegar al “.” Dial de Tiempo 0.05  0. Dial de Tiempo S/N? 0.05  0.73 Pulsar para que aparezca siguiente digito “0”

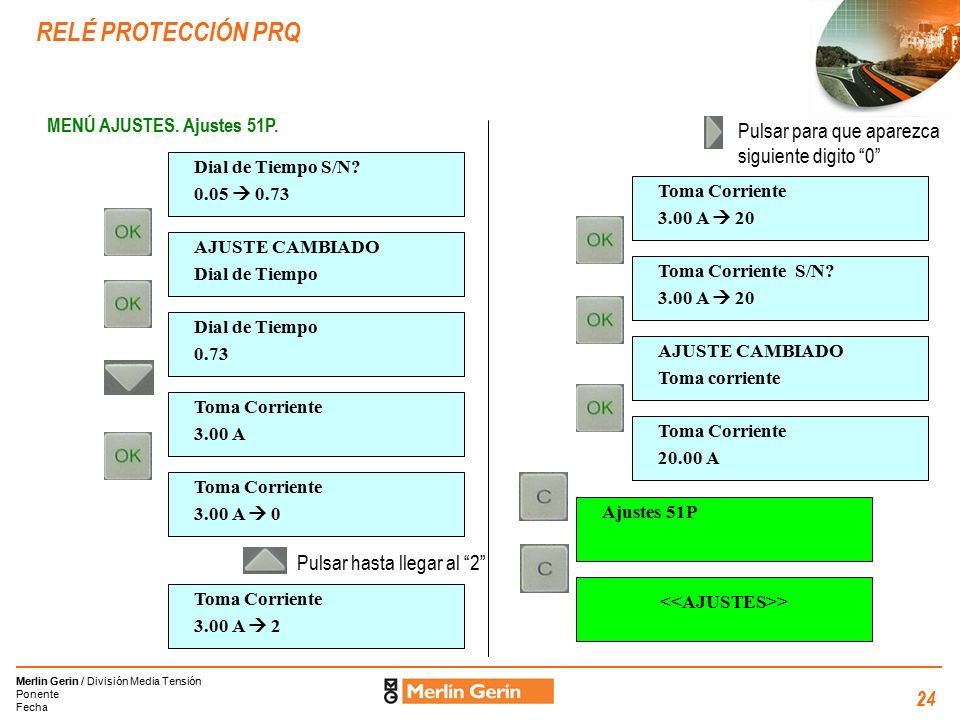

24 <<AJUSTES>>
MENÚ AJUSTES. Ajustes 51P. Pulsar para que aparezca siguiente digito “0” Dial de Tiempo S/N? 0.05  0.73 Toma Corriente 3.00 A  20 AJUSTE CAMBIADO Dial de Tiempo Toma Corriente S/N? 3.00 A  20 Dial de Tiempo 0.73 AJUSTE CAMBIADO Toma corriente Toma Corriente 3.00 A Toma Corriente 20.00 A Toma Corriente 3.00 A  0 Ajustes 51P Pulsar hasta llegar al “2” <<AJUSTES>> Toma Corriente 3.00 A  2

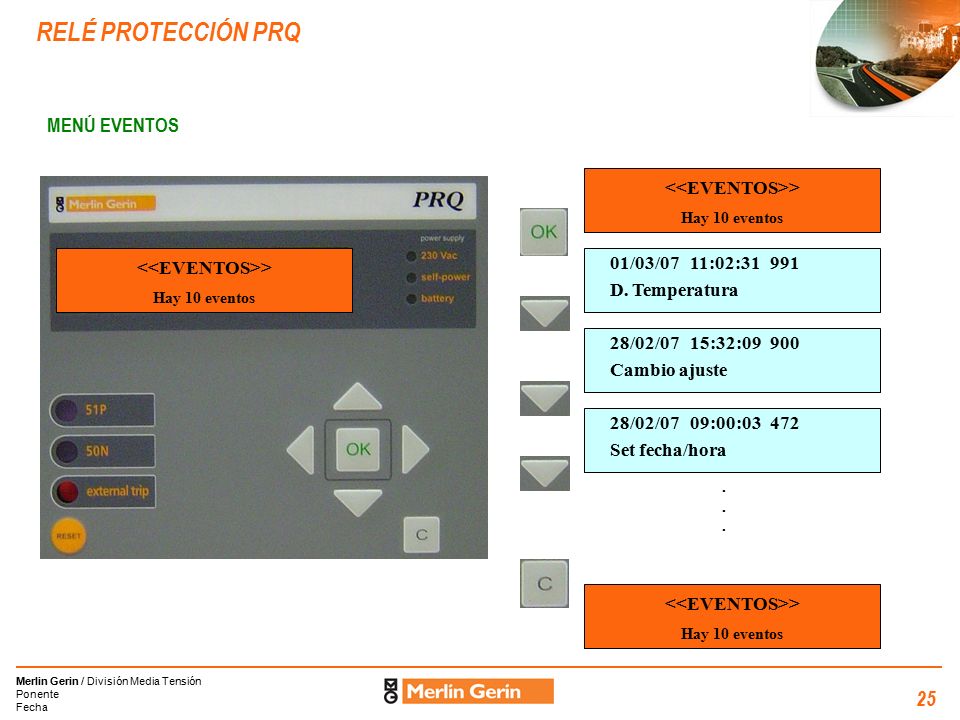

25 MENÚ EVENTOS <<EVENTOS>> <<EVENTOS>>
Hay 10 eventos <<EVENTOS>> Hay 10 eventos 01/03/ :02:31 991 D. Temperatura 28/02/ :32:09 900 Cambio ajuste 28/02/07 09:00:03 472 Set fecha/hora . . . <<EVENTOS>> Hay 10 eventos
