1 Jose Luis Lopez Gonzalez
PLAN DE EFICIENCIA ENERGÉTICA EN EL SERVIZO GALEGO DE SAUDE. IMPLANTACIÓN DE BIOMASA DE ORIGEN FORESTAL Jose Luis Lopez Gonzalez Antonio Taboada Prado Fermín Janeiro Lopez . Octubre 2015

2 14 GRANDES HOSPITALES PÚBLICOS
Consellería de Sanidade- Servizo Galego de Saude-SERGAS 7 Areas Sanitarias HOSPITALES 14 GRANDES HOSPITALES PÚBLICOS 7 complejos hospitalarios Con 31 centros 7 hospitales comarcales

3 Consellería de Sanidade- Servizo Galego de Saude-SERGAS
CENTROS DE SALUD MÁS DE 500 CENTROS DE ATENCIÓN PRIMARIA 426 centros de salud 93 centros de atención continuada 14 centros de especialidades 12 centros de orientación familiar

4 Consellería de Sanidade- Servizo Galego de Saude-SERGAS

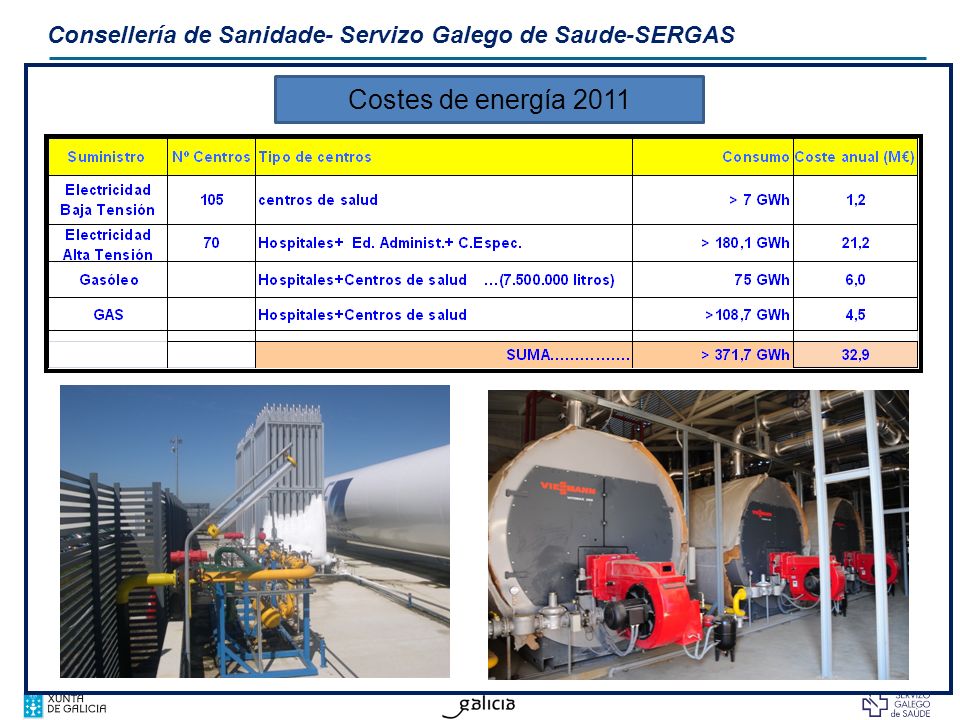

Costes de energía 2011

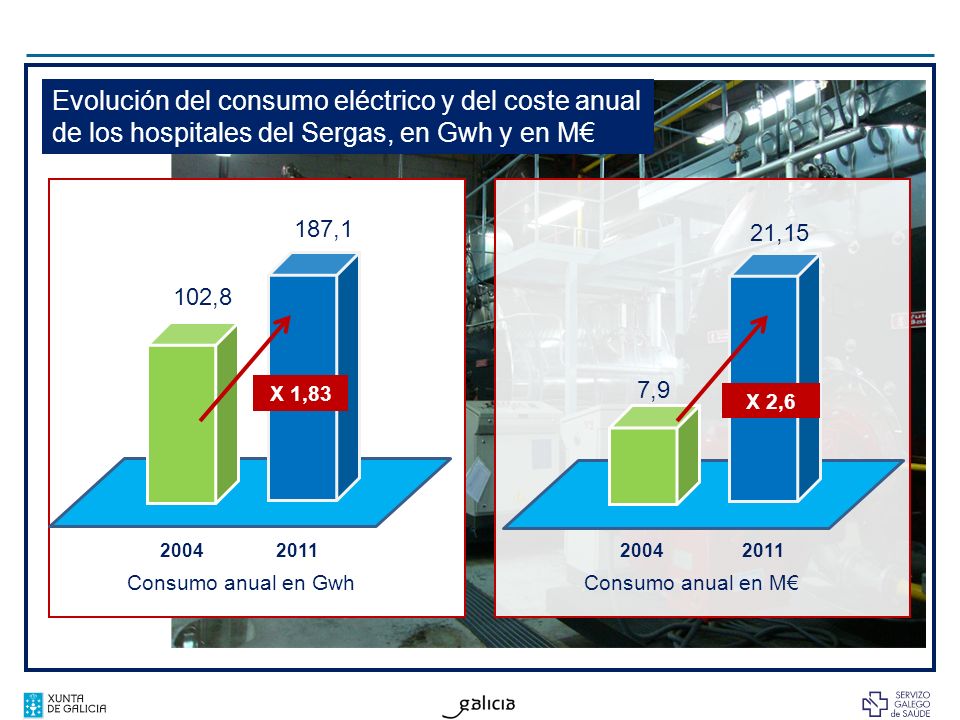

5 Evolución del consumo eléctrico y del coste anual de los hospitales del Sergas, en Gwh y en M€
187,1 21,15 102,8 X 1,83 7,9 X 2,6 2004 2011 2004 2011 Consumo anual en Gwh Consumo anual en M€

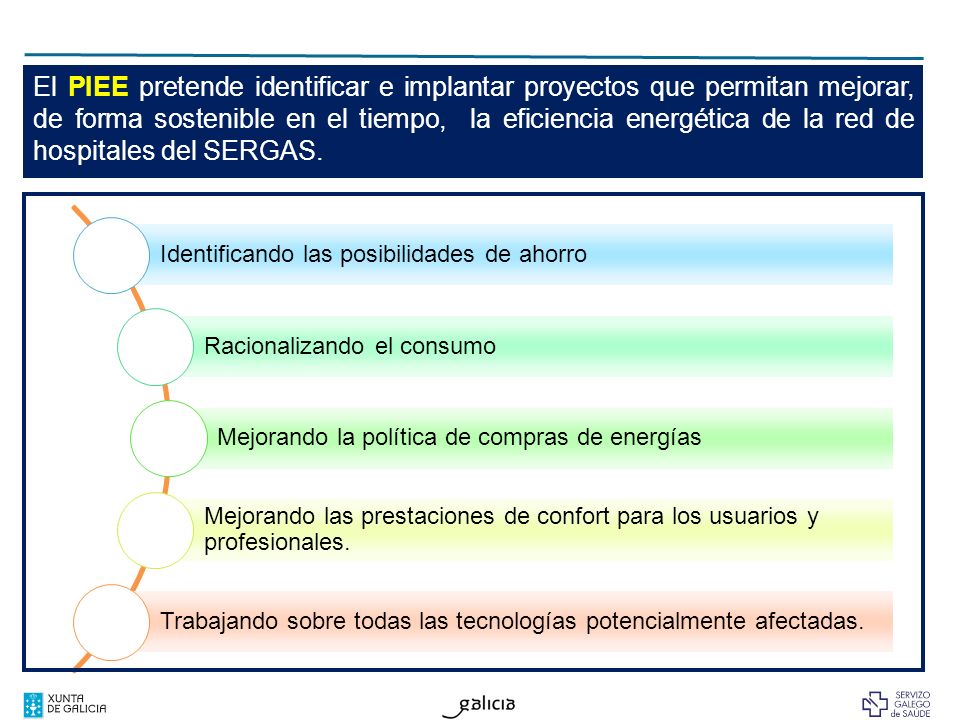

6 El PIEE pretende identificar e implantar proyectos que permitan mejorar, de forma sostenible en el tiempo, la eficiencia energética de la red de hospitales del SERGAS. Identificando las posibilidades de ahorro Racionalizando el consumo Mejorando la política de compras de energías Mejorando las prestaciones de confort para los usuarios y profesionales. Trabajando sobre todas las tecnologías potencialmente afectadas.

7 Los objetivos del LAN………..
Contribuir a la sostenibilidad del sistema sanitario público gallego reduciendo el coste del suministro energético Promover el respeto al medio ambiente incorporando energías renovables y reduciendo las emisiones de CO2. Contribuir a la dinamización del medio rural, la limpieza de los montes y reducir el riesgo de incendios forestales Implantar medidas de ahorro energético, concienciar a los usuarios en el consumo responsable Mejorar las prestaciones de confort y habitabilidad de los centros sanitarios

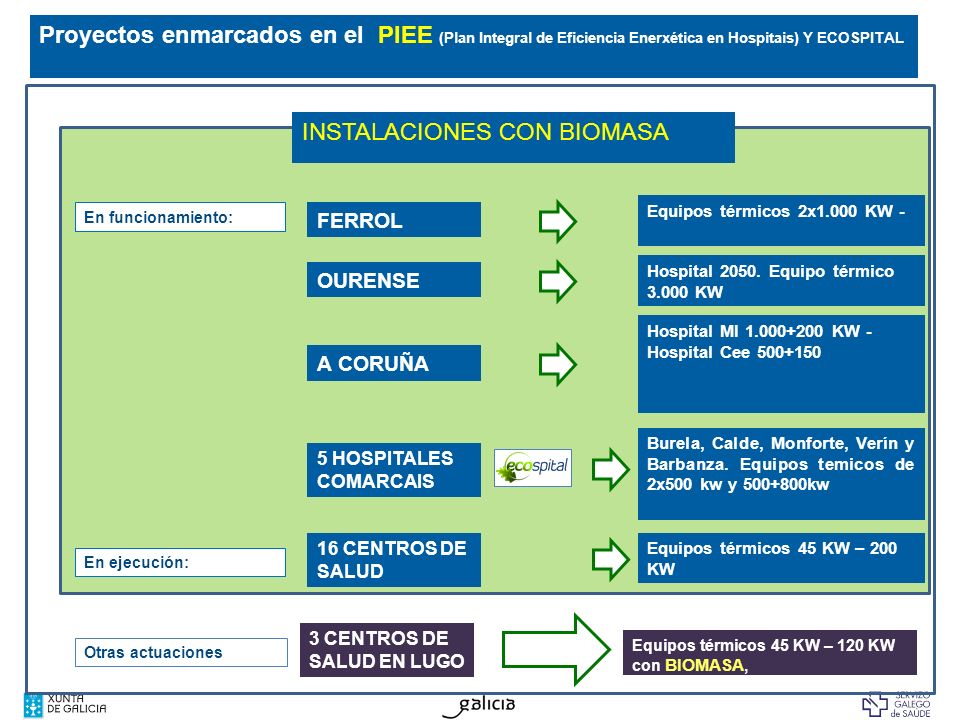

8 INSTALACIONES CON BIOMASA
Proyectos enmarcados en el PIEE (Plan Integral de Eficiencia Enerxética en Hospitais) Y ECOSPITAL INSTALACIONES CON BIOMASA Equipos térmicos 2x1.000 KW - En funcionamiento: FERROL Hospital Equipo térmico KW OURENSE Hospital MI KW - Hospital Cee A CORUÑA Burela, Calde, Monforte, Verín y Barbanza. Equipos temicos de 2x500 kw y kw 5 HOSPITALES COMARCAIS 16 CENTROS DE SALUD Equipos térmicos 45 KW – 200 KW En ejecución: 3 CENTROS DE SALUD EN LUGO Equipos térmicos 45 KW – 120 KW con BIOMASA, Otras actuaciones

9 Consellería de Sanidade-SERGAS.
El Plan de Eficiencia Energética para los hospitales públicos (PIEE), incluye una apuesta decidida por el uso da biomasa (Proxecto Ecospital) Incorporar la biomasa forestal como fuente de energía para parte de los hospitais públicos de Galicia

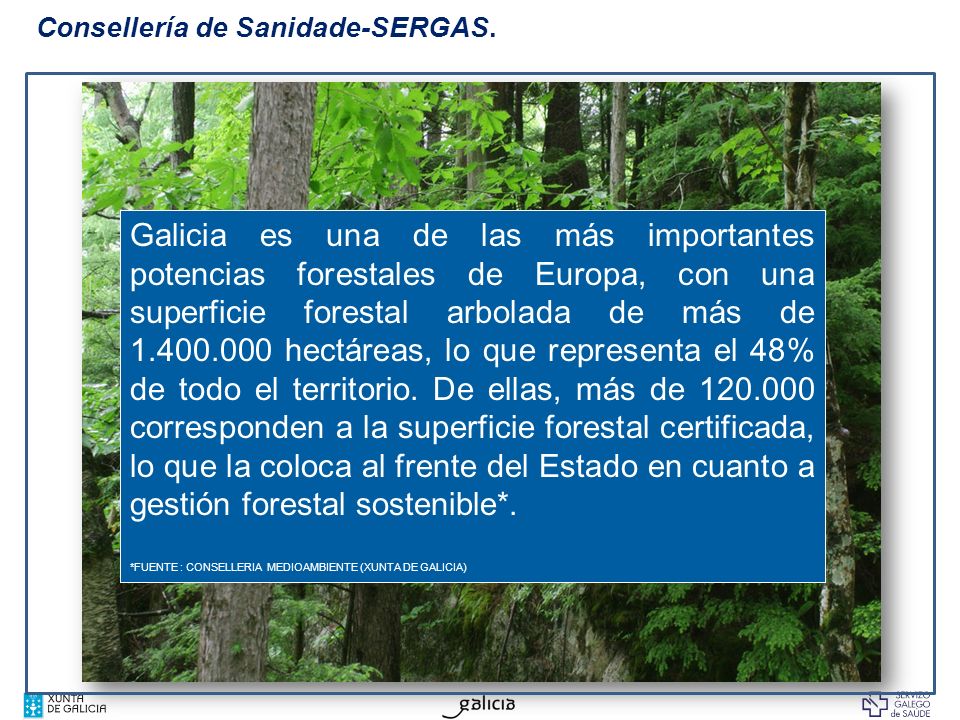

10 Consellería de Sanidade-SERGAS.
Galicia es una de las más importantes potencias forestales de Europa, con una superficie forestal arbolada de más de hectáreas, lo que representa el 48% de todo el territorio. De ellas, más de corresponden a la superficie forestal certificada, lo que la coloca al frente del Estado en cuanto a gestión forestal sostenible*. *FUENTE : CONSELLERIA MEDIOAMBIENTE (XUNTA DE GALICIA)

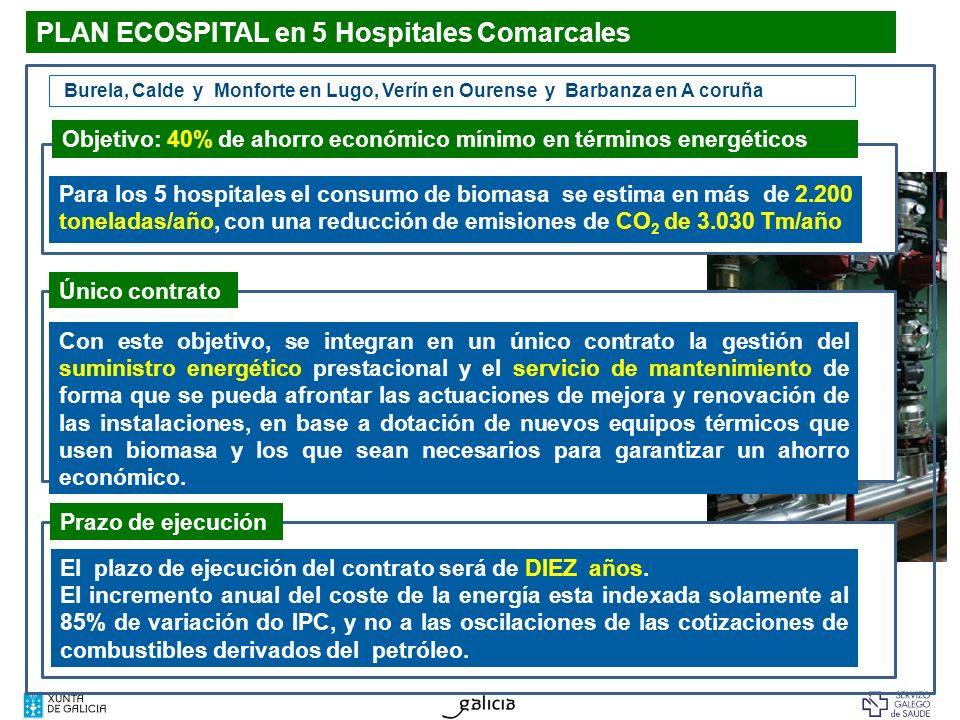

11 PLAN ECOSPITAL en 5 Hospitales Comarcales
Burela, Calde y Monforte en Lugo, Verín en Ourense y Barbanza en A coruña Objetivo: 40% de ahorro económico mínimo en términos energéticos Para los 5 hospitales el consumo de biomasa se estima en más de toneladas/año, con una reducción de emisiones de CO2 de Tm/año Único contrato Con este objetivo, se integran en un único contrato la gestión del suministro energético prestacional y el servicio de mantenimiento de forma que se pueda afrontar las actuaciones de mejora y renovación de las instalaciones, en base a dotación de nuevos equipos térmicos que usen biomasa y los que sean necesarios para garantizar un ahorro económico. Prazo de ejecución El plazo de ejecución del contrato será de DIEZ años. El incremento anual del coste de la energía esta indexada solamente al 85% de variación do IPC, y no a las oscilaciones de las cotizaciones de combustibles derivados del petróleo.

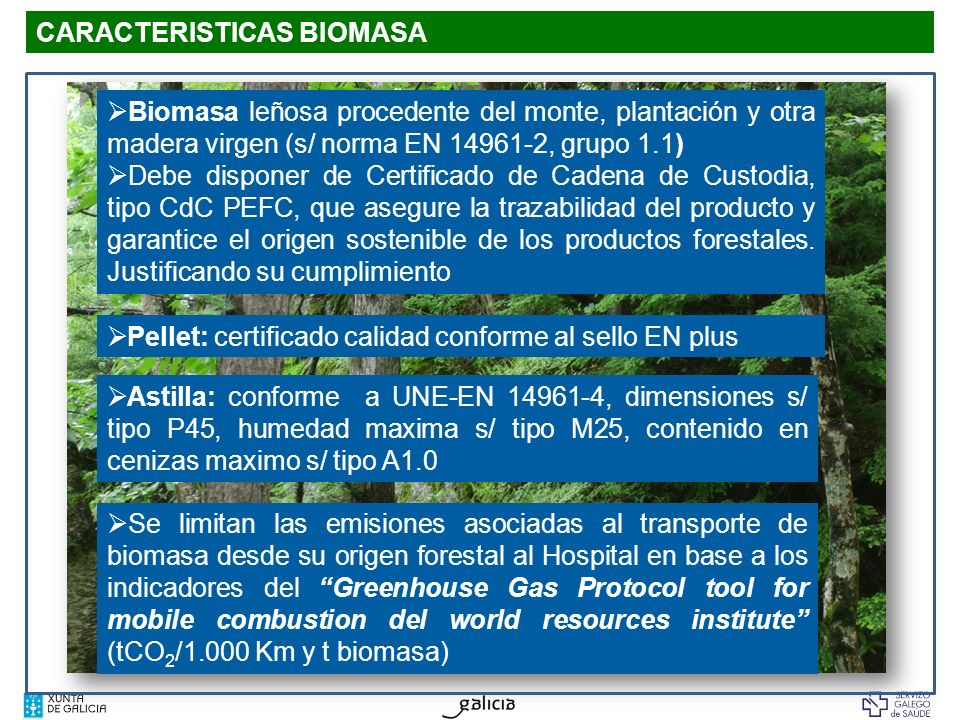

12 CARACTERISTICAS BIOMASA
Biomasa leñosa procedente del monte, plantación y otra madera virgen (s/ norma EN , grupo 1.1) Debe disponer de Certificado de Cadena de Custodia, tipo CdC PEFC, que asegure la trazabilidad del producto y garantice el origen sostenible de los productos forestales. Justificando su cumplimiento Pellet: certificado calidad conforme al sello EN plus Astilla: conforme a UNE-EN , dimensiones s/ tipo P45, humedad maxima s/ tipo M25, contenido en cenizas maximo s/ tipo A1.0 Se limitan las emisiones asociadas al transporte de biomasa desde su origen forestal al Hospital en base a los indicadores del “Greenhouse Gas Protocol tool for mobile combustion del world resources institute” (tCO2/1.000 Km y t biomasa)

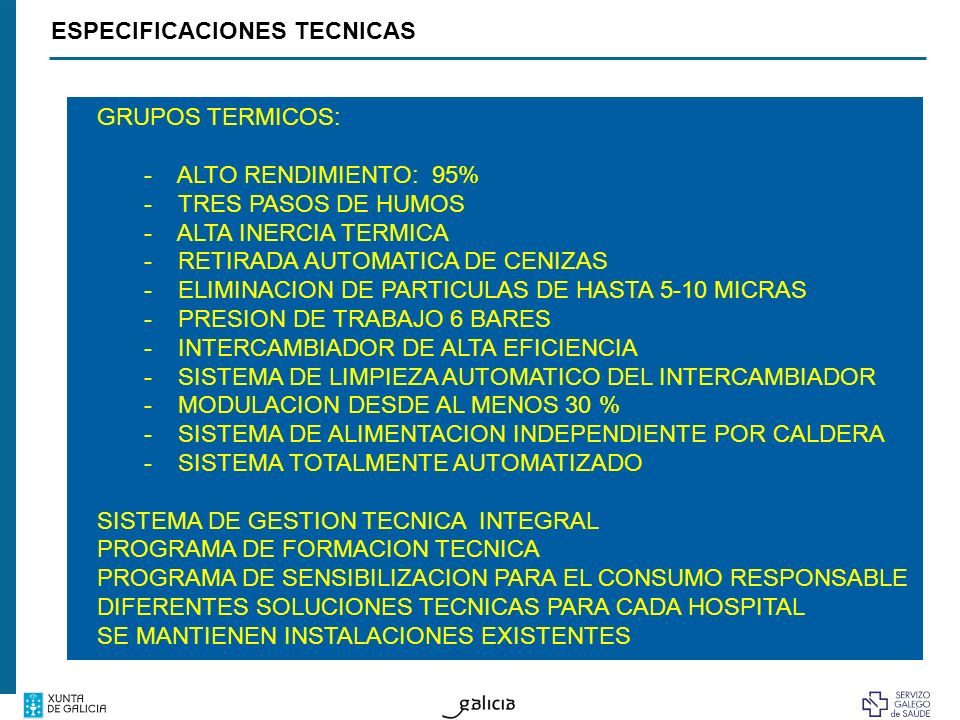

13 ESPECIFICACIONES TECNICAS
GRUPOS TERMICOS: - ALTO RENDIMIENTO: 95% - TRES PASOS DE HUMOS - ALTA INERCIA TERMICA - RETIRADA AUTOMATICA DE CENIZAS - ELIMINACION DE PARTICULAS DE HASTA 5-10 MICRAS - PRESION DE TRABAJO 6 BARES - INTERCAMBIADOR DE ALTA EFICIENCIA - SISTEMA DE LIMPIEZA AUTOMATICO DEL INTERCAMBIADOR - MODULACION DESDE AL MENOS 30 % - SISTEMA DE ALIMENTACION INDEPENDIENTE POR CALDERA - SISTEMA TOTALMENTE AUTOMATIZADO SISTEMA DE GESTION TECNICA INTEGRAL PROGRAMA DE FORMACION TECNICA PROGRAMA DE SENSIBILIZACION PARA EL CONSUMO RESPONSABLE DIFERENTES SOLUCIONES TECNICAS PARA CADA HOSPITAL SE MANTIENEN INSTALACIONES EXISTENTES

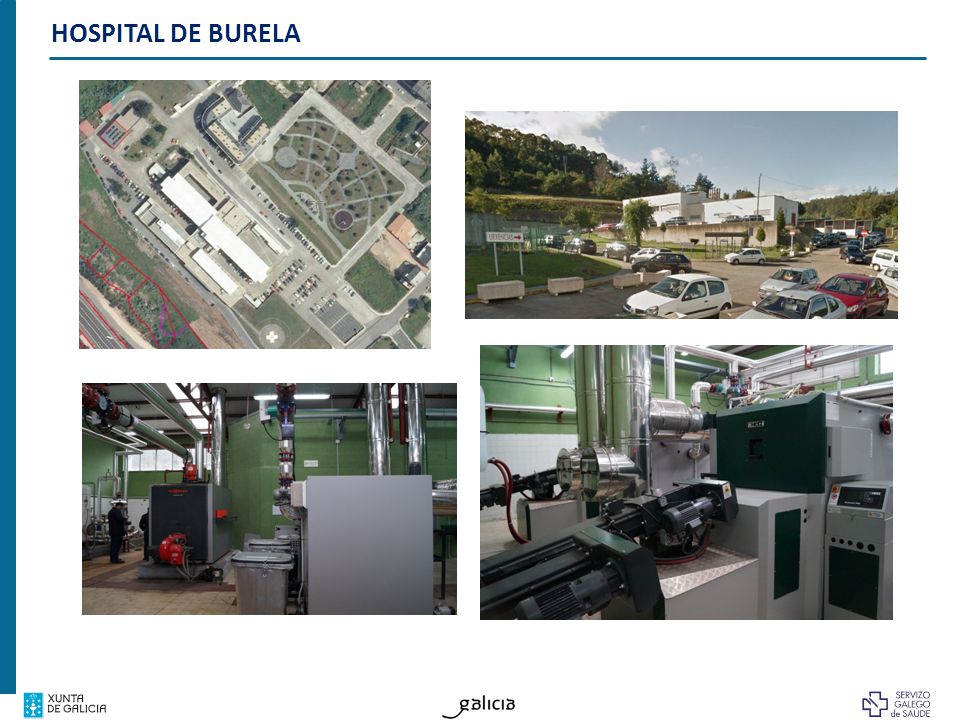

14 HOSPITAL DE BURELA

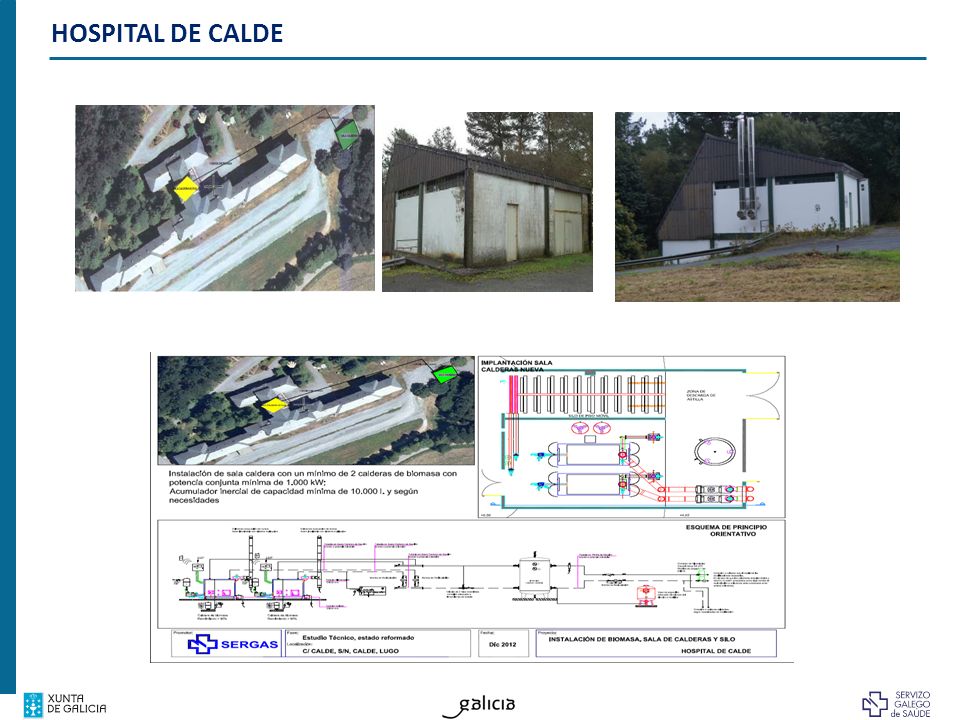

15 HOSPITAL DE CALDE

16 HOSPITAL DE CALDE

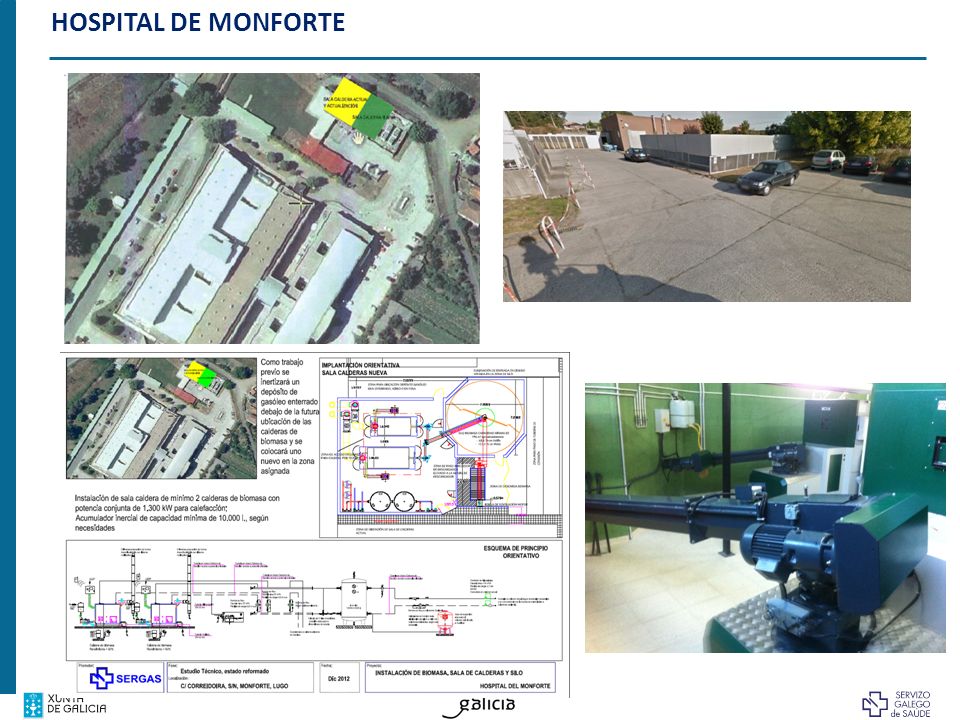

17 HOSPITAL DE MONFORTE

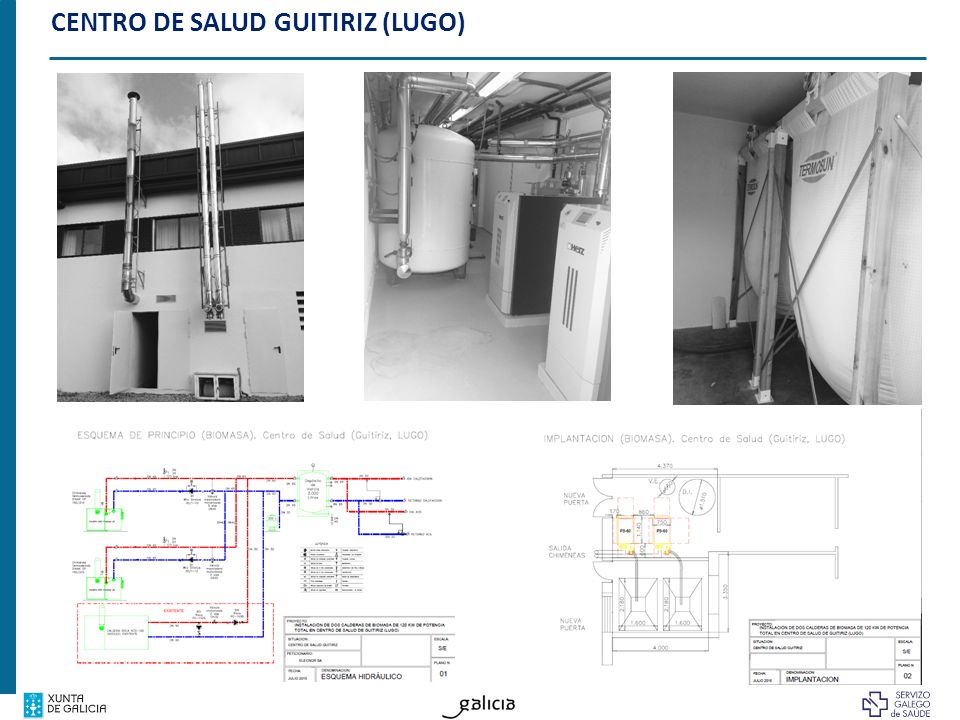

18 CENTRO DE SALUD GUITIRIZ (LUGO)

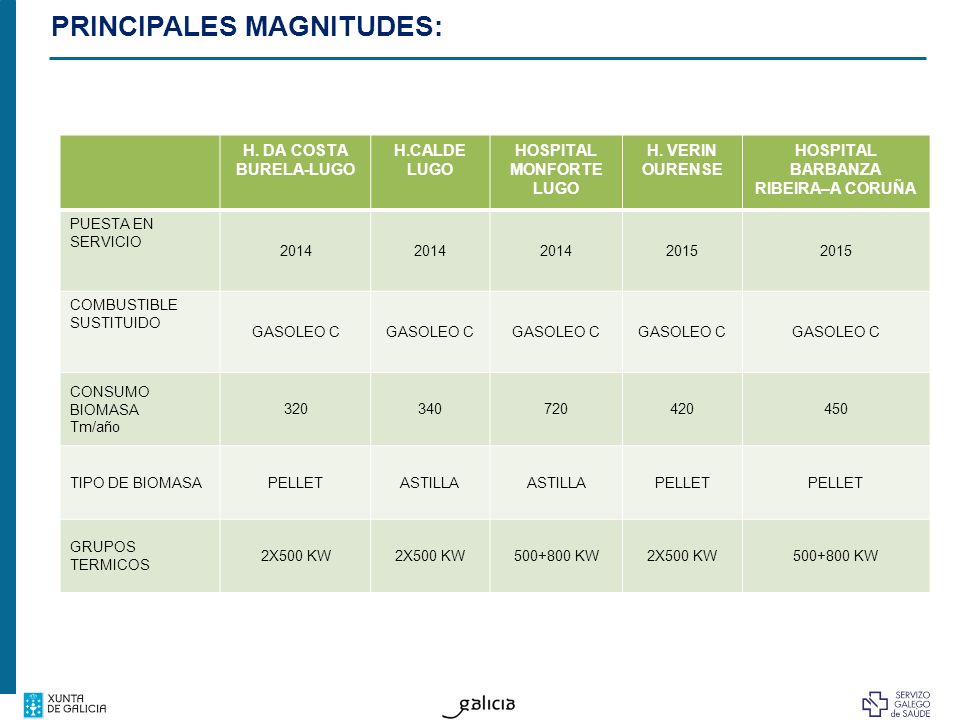

19 PRINCIPALES MAGNITUDES:
H. DA COSTA BURELA-LUGO H.CALDE LUGO HOSPITAL MONFORTE H. VERIN OURENSE HOSPITAL BARBANZA RIBEIRA–A CORUÑA PUESTA EN SERVICIO 2014 2015 COMBUSTIBLE SUSTITUIDO GASOLEO C CONSUMO BIOMASA Tm/año 320 340 720 420 450 TIPO DE BIOMASA PELLET ASTILLA GRUPOS TERMICOS 2X500 KW KW

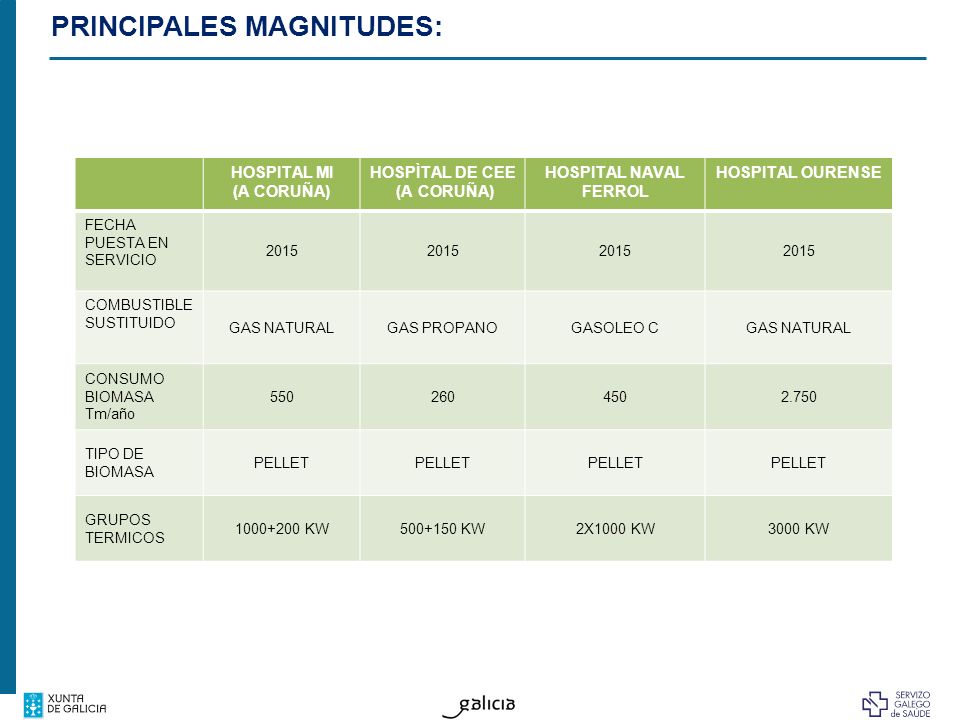

20 PRINCIPALES MAGNITUDES:
HOSPITAL MI (A CORUÑA) HOSPÌTAL DE CEE HOSPITAL NAVAL FERROL HOSPITAL OURENSE FECHA PUESTA EN SERVICIO 2015 COMBUSTIBLE SUSTITUIDO GAS NATURAL GAS PROPANO GASOLEO C CONSUMO BIOMASA Tm/año 550 260 450 2.750 TIPO DE BIOMASA PELLET GRUPOS TERMICOS KW KW 2X1000 KW 3000 KW

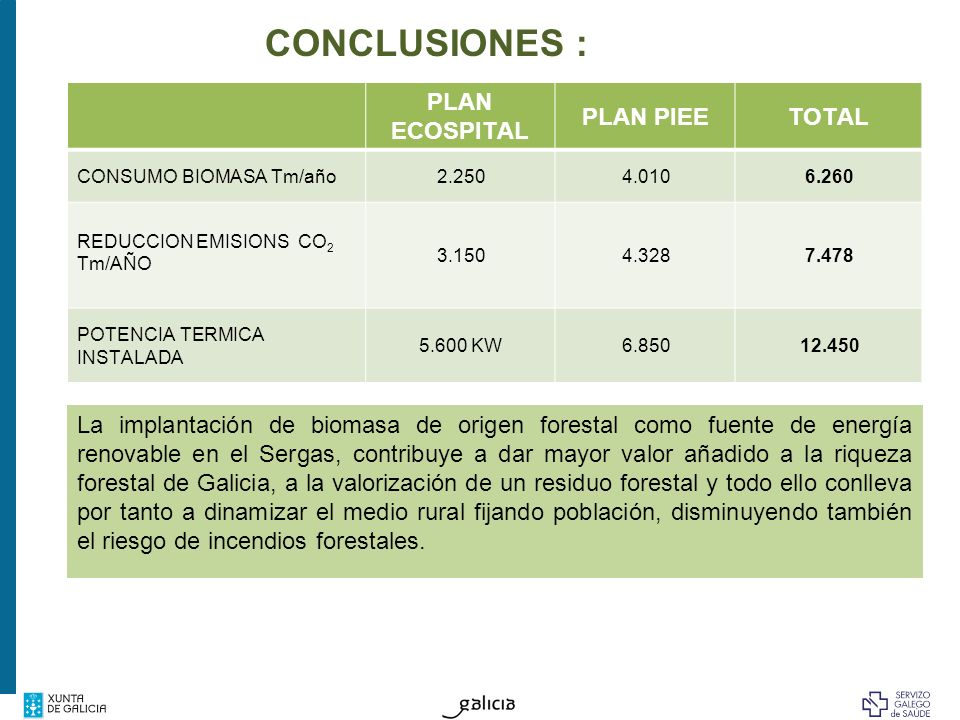

21 CONCLUSIONES : PLAN ECOSPITAL PLAN PIEE TOTAL
CONSUMO BIOMASA Tm/año 2.250 4.010 6.260 REDUCCION EMISIONS CO2 Tm/AÑO 3.150 4.328 7.478 POTENCIA TERMICA INSTALADA 5.600 KW 6.850 12.450 La implantación de biomasa de origen forestal como fuente de energía renovable en el Sergas, contribuye a dar mayor valor añadido a la riqueza forestal de Galicia, a la valorización de un residuo forestal y todo ello conlleva por tanto a dinamizar el medio rural fijando población, disminuyendo también el riesgo de incendios forestales.

22 MUCHAS GRACIAS
