1 II Seminario Internacional Uso Energético Sostenible de Biomasa Residual PREPARACION DE BIOMASA RESIDUAL PARA APROVECHAMIENTO ENERGETICO Combustibles Sólidos Itajuba (Br) 16 diciembre de 2014 Ing. Pedro Guevara

2 CONTENIDO 1.Introducción 2.Preparación a.Secado b.Reducción de tamaño c.Densificación d.Torrefacción 3.Aplicación energética de Biomasa sólida a.Térmica b.Eléctrica

3 La logística, preparación y suministro es una fase vital en el ciclo de aprovechamiento energético de la biomasa ya que determina la viabilidad técnica y económica de todo el proceso.

4 Para homogenizarla y transportarla existen alternativas tecnológicas de reducción de tamaño y densificación energética, lo que viabiliza su aprovechamiento Madera rolliza Ramas Ramas delgadas y Hojas Rastrojo

5 Secado Astillado-Molido Densificado Torrefacción Valoración energética de biomasa residual

6 a. SECADO Biomasa residual humedad > 50% dificil aprovechamiento Seca Humedad 10-15% PCI se duplica (kWh/kg) Apta para diferentes procesos

7 www.lippel.com.br

8 SECADO NATURAL

9 www.lippel.com.br SECADO ARTIFICIAL DIRECTO

10 SECADO ARTIFICFIAL INDIRECTO www.lippel.com.br

11 Resumen de resultados de secado ParámetroPinoEucaliptoUnidad Capacidad12801292Kg/h Humedad in.38,823,7%BH Humedad Fin.6,36,6% BH Consumo Combustible Pellets PCI 3849 203183kg/h

12 b. REDUCCIÓN DE TAMAÑO

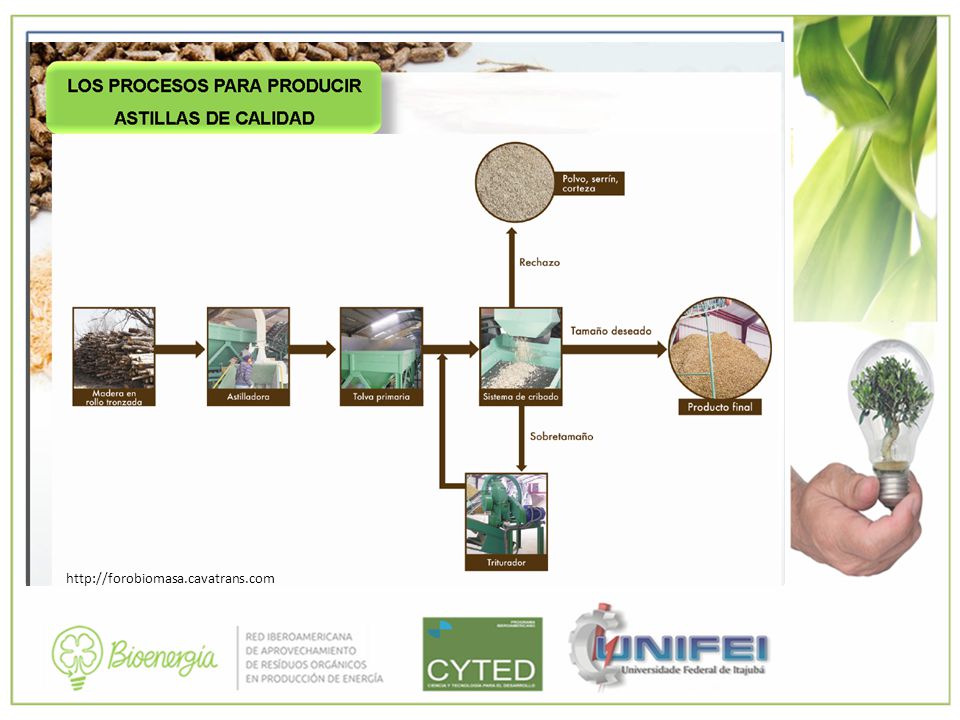

13 http://forobiomasa.cavatrans.com

14

15 MOLIENDA

16 Ramas gruesas de eucalipto Residuos de poda de eucalipto Sin ramas gruesas Corteza De pino Residuos de poda de pino sin ramas gruesas Ramas gruesas de pino Consumo kWh/ton Producción kg/h http://forobiomasa.cavatrans.com

17 Corteza de pino Malla 10 mm Corteza de pino Malla 8 mm Corteza de pino refinado a 5 mm corteza malla 10 mm Consumo kWh/ton Producción kg/h http://forobiomasa.cavatrans.com

18 c. DENSIFICACIÓN

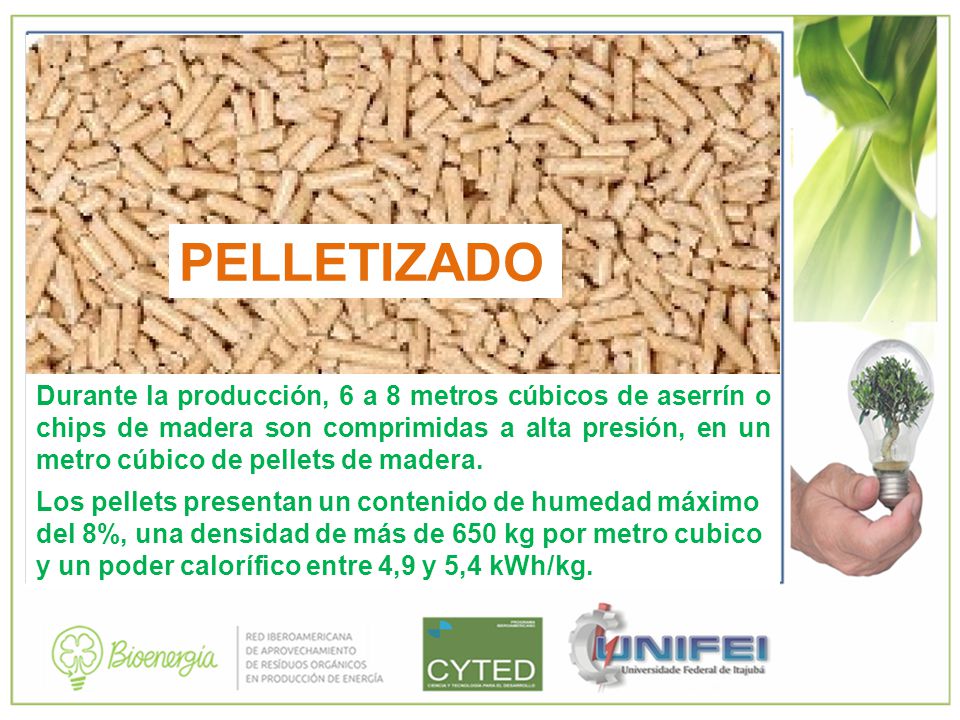

19 PELLETIZADO Durante la producción, 6 a 8 metros cúbicos de aserrín o chips de madera son comprimidas a alta presión, en un metro cúbico de pellets de madera. Los pellets presentan un contenido de humedad máximo del 8%, una densidad de más de 650 kg por metro cubico y un poder calorífico entre 4,9 y 5,4 kWh/kg.

20 La producción con sus procesos de compresión y secado, corresponden a menos de 4% del contenido de energía del producto final.

21 Principales países productores de pellets de madera En millones de toneladas - Año 2006

22 Costos domésticos de energías competitivas en Europa en Euros/MWh

23 BRIQUETEO

24 DEFINICIÓN DE BRIQUETA “Masa compactada dentro de un molde con la ayuda o no de aglomerantes” OBJETIVO “Adecuar un material a un uso especifico dándole las características requeridas para tal o hacer útiles materiales residuales de procesos de transformación”.

25 Torrefacción

26 Briqueta vs Pellets Como principal ventaja respecto a las briquetas, los pellets pueden ser alimentados y dosificados mediante sistemas automáticos, dando posibilidades de utilización en instalaciones en la industria. El pellet es considerado el sustituto natural del gasoleo de calefacción ya que tiene un alto poder calorífico y puede ser almacenado y transportado de modo similar. Los sistemas de almacenamiento y carga automática de pellets permiten que aunque el combustible sea de origen vegetal, podamos automatizar las calderas como si se tratara de gas o gasoil, otorgando comodidad y fiabilidad de uso.

27 d. TORREFACCIÓN

28

29

30 PropiedadesUnidad de medida Pellets de madera convencional Pellets de madera torrefactada Humedad% en peso83 PCI en base seca Kcal/kg43655140 Densidad másica Kg/m3600800 Densidad energética GJ/m310,916,7 Comportamiento frente a humedad HigroscópicoHidrofóbico Tendencia formación de polvoLimitada Degradabilidad biológicaPoco probableMuy poco probable Degradabilidad estacionalModeradaPobre

31 Principales Usos de Biocombustibles Solidos Generación de electricidad Generación de calor Calefacción domestica

32 Fuente: BRS FAEN

33

34

35 La biomasa es la alternativa al consumo de calefacción por gasoleo C 1 Kg de pellet equivale a medio litro de gasoleo C (para calefacción). El precio del litro de gasoleo C en la comunidad valencia en la actualidad esta por 0,99 euros € el litro (JUL 2013). Y el precio del saco de 25 Kg de pellets al por menor en valencia ronda los 5 euros €. Por ello a esa fecha se pueden constatar beneficios del 60% en la factura de calefacción de pellets respecto de la de gasoleo C. Podemos dar unos números con un consumo de calefacción de una casa chalet en invierno puede venir siendo del orden de 2000 euros de gasto en gasoleo calefacción. Con un sistema de biomasa su coste se reduce a 850 euros y consumiremos unos 5000 kilos de pellets en un invierno en formato tipo big bags. Se ahorran 1200 euros al año con una caldera de biomasa por pellets http://inderen-renovables

36

37 GRACIAS Preguntas?
