1 UNIVERSIDAD DE COLIMA Facultad de Ingeniería Mecánica y Eléctrica Materia: COMUNICACIONES INALAMBRICAS Tema: REUSO DE FRECUENCIA Y TIPOS DE HANDOFF MARCELO MACIEL BARBOZA JUAN EDUARDO VAZQUEZ CERVANTES

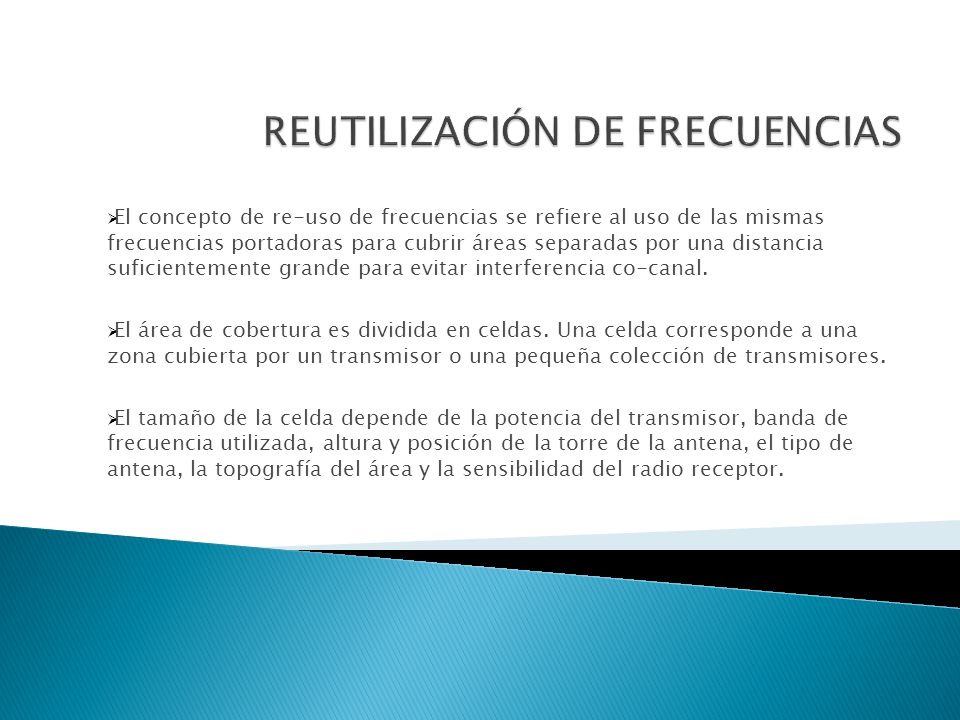

2  El concepto de re-uso de frecuencias se refiere al uso de las mismas frecuencias portadoras para cubrir áreas separadas por una distancia suficientemente grande para evitar interferencia co-canal.  El área de cobertura es dividida en celdas. Una celda corresponde a una zona cubierta por un transmisor o una pequeña colección de transmisores.  El tamaño de la celda depende de la potencia del transmisor, banda de frecuencia utilizada, altura y posición de la torre de la antena, el tipo de antena, la topografía del área y la sensibilidad del radio receptor.

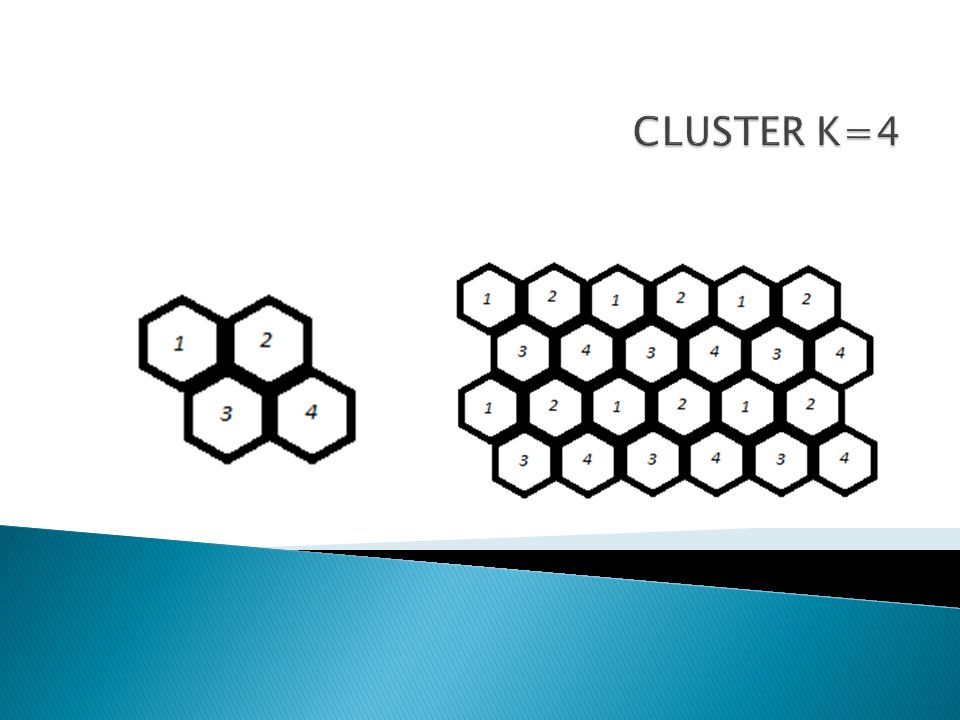

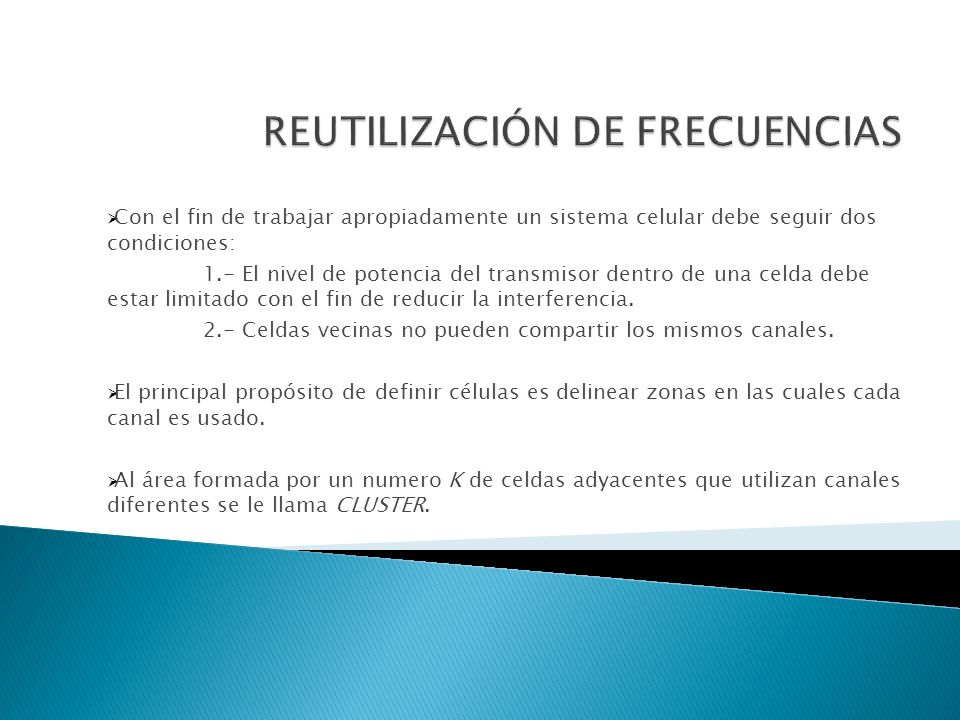

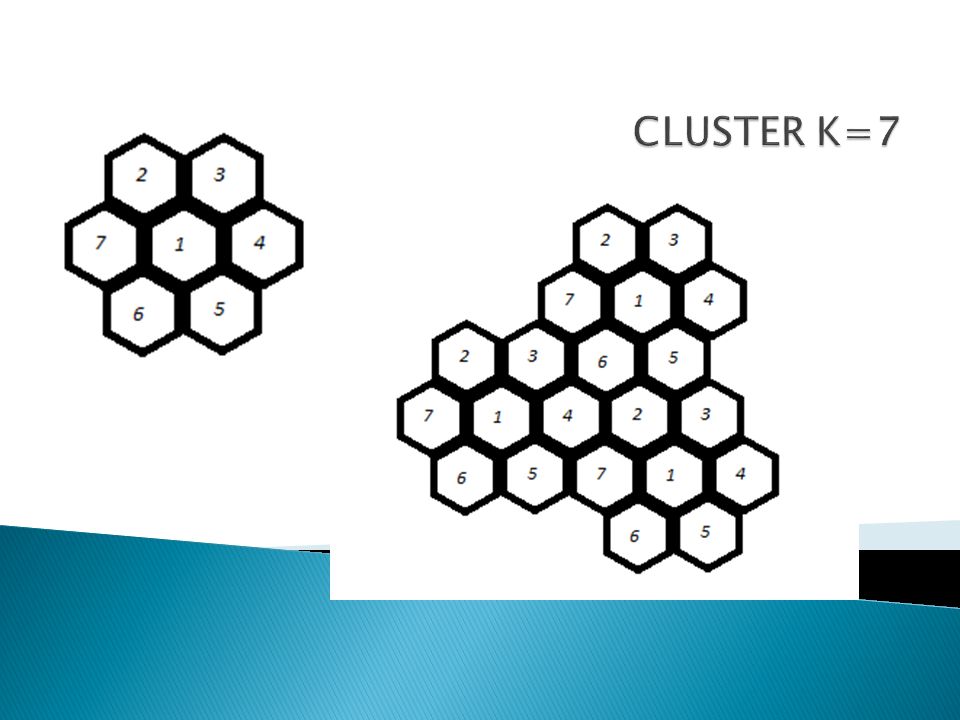

3  Con el fin de trabajar apropiadamente un sistema celular debe seguir dos condiciones: 1.- El nivel de potencia del transmisor dentro de una celda debe estar limitado con el fin de reducir la interferencia. 2.- Celdas vecinas no pueden compartir los mismos canales.  El principal propósito de definir células es delinear zonas en las cuales cada canal es usado.  Al área formada por un numero K de celdas adyacentes que utilizan canales diferentes se le llama CLUSTER.

4

5

6

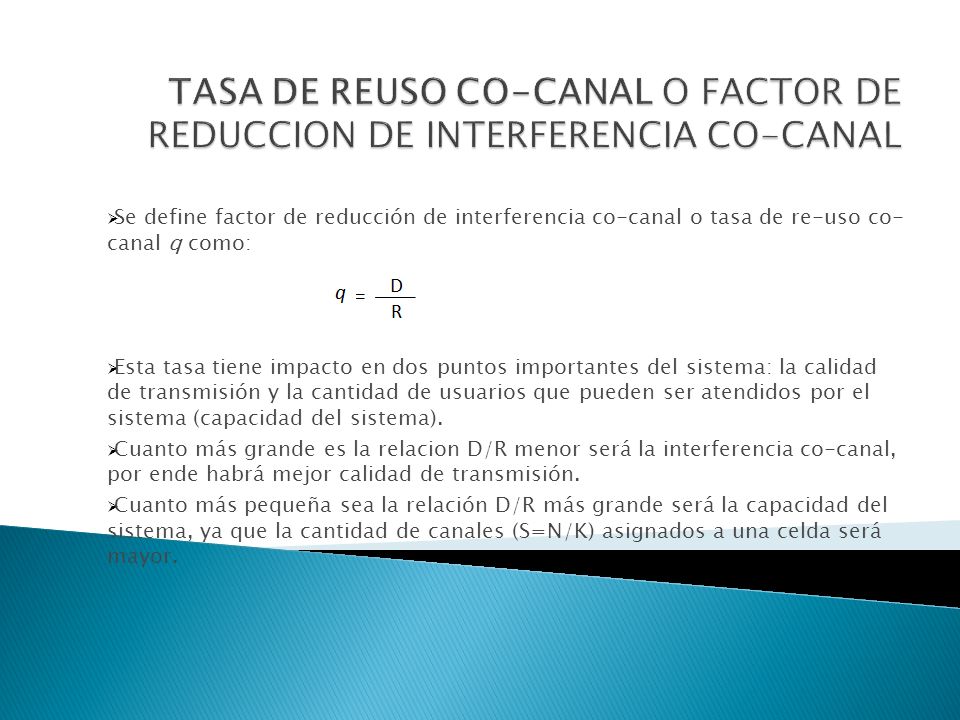

7  Se define factor de reducción de interferencia co-canal o tasa de re-uso co- canal q como:  Esta tasa tiene impacto en dos puntos importantes del sistema: la calidad de transmisión y la cantidad de usuarios que pueden ser atendidos por el sistema (capacidad del sistema).  Cuanto más grande es la relacion D/R menor será la interferencia co-canal, por ende habrá mejor calidad de transmisión.  Cuanto más pequeña sea la relación D/R más grande será la capacidad del sistema, ya que la cantidad de canales (S=N/K) asignados a una celda será mayor.

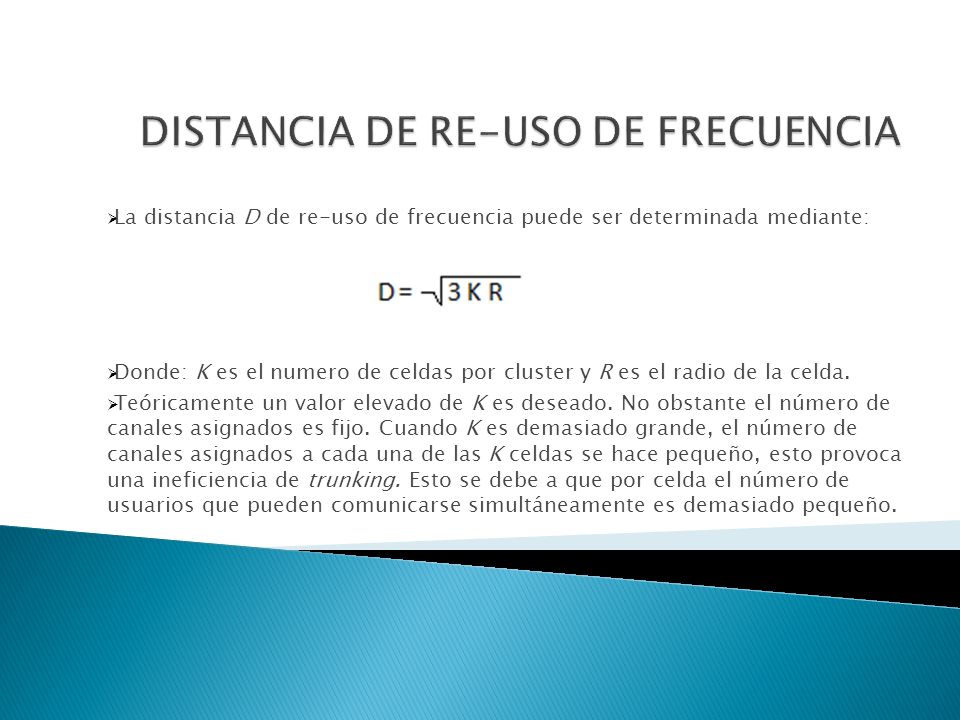

8  La distancia D de re-uso de frecuencia puede ser determinada mediante:  Donde: K es el numero de celdas por cluster y R es el radio de la celda.  Teóricamente un valor elevado de K es deseado. No obstante el número de canales asignados es fijo. Cuando K es demasiado grande, el número de canales asignados a cada una de las K celdas se hace pequeño, esto provoca una ineficiencia de trunking. Esto se debe a que por celda el número de usuarios que pueden comunicarse simultáneamente es demasiado pequeño.

9  Macroceldas: Son celdas grandes para áreas con población dispersa.  Microceldas: Estas celdas son usadas para áreas densamente pobladas. Dividiendo las zonas en pequeñas áreas, el número de canales disponibles aumenta y por lo tanto la capacidad de las celdas. El nivel de potencia de los transmisores usados en estas celdas es menor, reduciendo la posibilidad de interferencia entre celdas vecinas.  Celdas Selectivas: No siempre es de utilidad definir celdas con una cobertura de 360 grados. En algunos casos, celdas con una forma particular de cobertura son necesarias. Un ejemplo típico de celdas selectivas son las ubicadas a la entrada de un túnel donde la cobertura de 360 grados no es necesaria. En este caso se usa una celda selectiva con una cobertura de 120 grados.  Celdas Paraguas: Un camino, tipo autopista, puede cruzar pequeñas celdas produciendo así un gran número de handoffs entre diferentes celdas vecinas. El nivel de potencia dentro de una celda umbrella es aumentado en comparación con la potencia usada en una microcelda. Cuando la velocidad del móvil es muy alta, el móvil es manejado por la celda paraguas. El móvil estará luego en la misma celda, reduciendo así la cantidad de handoffs realizados en la red. Las características de propagación del móvil ayudan a visualizar y detectar la elevada velocidad.

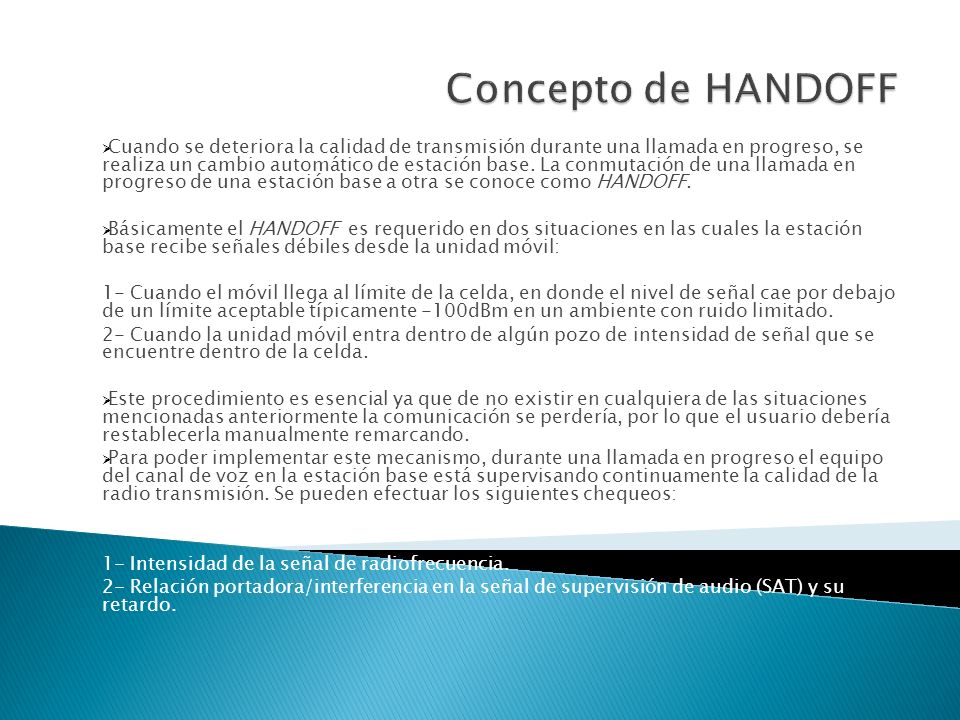

10  Cuando se deteriora la calidad de transmisión durante una llamada en progreso, se realiza un cambio automático de estación base. La conmutación de una llamada en progreso de una estación base a otra se conoce como HANDOFF.  Básicamente el HANDOFF es requerido en dos situaciones en las cuales la estación base recibe señales débiles desde la unidad móvil: 1- Cuando el móvil llega al límite de la celda, en donde el nivel de señal cae por debajo de un límite aceptable típicamente -100dBm en un ambiente con ruido limitado. 2- Cuando la unidad móvil entra dentro de algún pozo de intensidad de señal que se encuentre dentro de la celda.  Este procedimiento es esencial ya que de no existir en cualquiera de las situaciones mencionadas anteriormente la comunicación se perdería, por lo que el usuario debería restablecerla manualmente remarcando.  Para poder implementar este mecanismo, durante una llamada en progreso el equipo del canal de voz en la estación base está supervisando continuamente la calidad de la radio transmisión. Se pueden efectuar los siguientes chequeos: 1- Intensidad de la señal de radiofrecuencia. 2- Relación portadora/interferencia en la señal de supervisión de audio (SAT) y su retardo.

11 Basado en la intensidad de la señal  En este caso el nivel del umbral de la intensidad de señal para que ocurra un handoff es de –100dBm en un sistema con ruido limitado y de –95dBm en un sistema con interferencia limitada.  Este tipo de handoff tipo es fácil de implementar. El localizador del receptor mide todas las intensidades de señal de todos los receptores en la estación base.  No obstante la intensidad de la señal recibida (Received Signal Strength RSS) incluye interferencia. RSS = C + I  Donde C es la potencia de la señal portadora e I la interferencia.  Supongamos que se establece un nivel de umbral para RSS, entonces puede suceder que RSS esté por encima del umbral debido a la componente I en la señal recibida, la cual en ciertas ocasiones puede ser muy potente, en esta situación el handoff teóricamente debería ocurrir pero no es así.  Ahora bien, supongamos otra situación donde I es de poca intensidad pero también lo es RSS, en esta situación la calidad de voz es usualmente buena aun cuando el nivel de RSS sea bajo, pero debido a la baja intensidad de RSS ocurre un handoff innecesario.  Por lo tanto se puede deducir que es una cota fácil de manejar pero no da un método muy certero para determinar cuando deben ocurrir los handoffs.

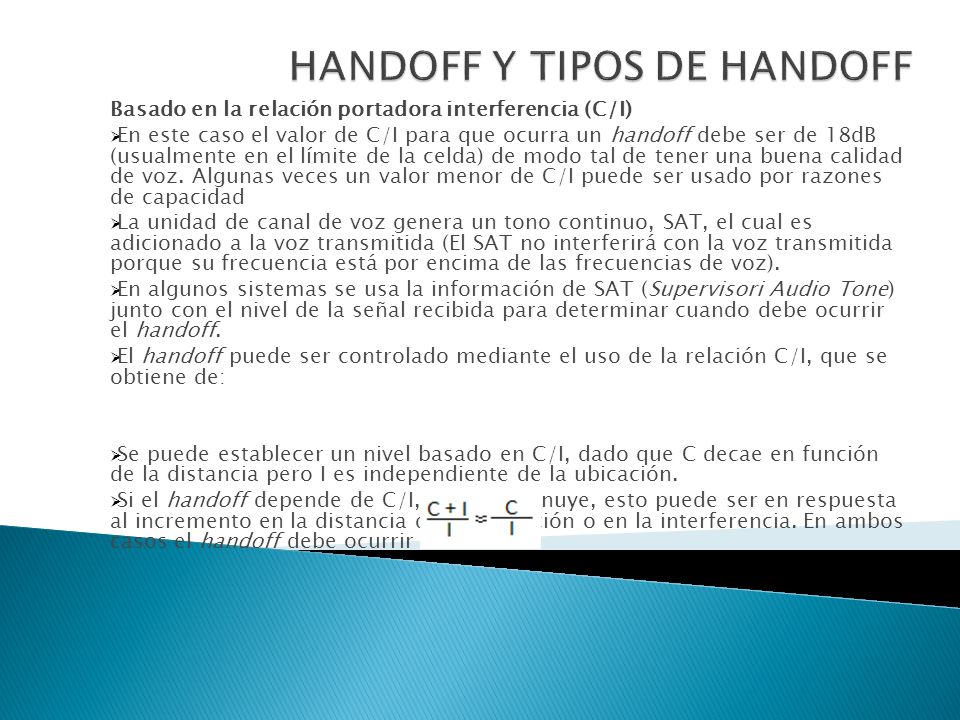

12 Basado en la relación portadora interferencia (C/I)  En este caso el valor de C/I para que ocurra un handoff debe ser de 18dB (usualmente en el límite de la celda) de modo tal de tener una buena calidad de voz. Algunas veces un valor menor de C/I puede ser usado por razones de capacidad  La unidad de canal de voz genera un tono continuo, SAT, el cual es adicionado a la voz transmitida (El SAT no interferirá con la voz transmitida porque su frecuencia está por encima de las frecuencias de voz).  En algunos sistemas se usa la información de SAT (Supervisori Audio Tone) junto con el nivel de la señal recibida para determinar cuando debe ocurrir el handoff.  El handoff puede ser controlado mediante el uso de la relación C/I, que se obtiene de:  Se puede establecer un nivel basado en C/I, dado que C decae en función de la distancia pero I es independiente de la ubicación.  Si el handoff depende de C/I, y C/I disminuye, esto puede ser en respuesta al incremento en la distancia de propagación o en la interferencia. En ambos casos el handoff debe ocurrir

13 If a total of 33 MHz of bandwidth is allocated to a particular FDD cellular telephone system which uses two 25 kHz simplex channels to provide full duplex voice and control channels, compute the number of channels available per cell if a system uses : (a) four-cell reuse, (b) seven-cell reuse, and (c) 12-cell reuse. If 1 MHz of the allocated spectrum is dedicated to control channels, determine an equitable distribution of control channels and voice channels in each cell for each of the three systems.

14 Given:  Total bandwidth = 33 MHz  Channel bandwidth = 25 kHz × 2 simplex channels = 50 kHz /duplex channel  Total available channels = 33,000/50 = 660 channels  (a) For N = 4,  total number of channels available per cell = 660/4 ≈ 165 channels.  (b) For N = 7,  total number of channels available per cell = 660/7 ≈ 95 channels.  (c) For N = 12,  total number of channels available per cell = 660/12 ≈ 55 channels. k

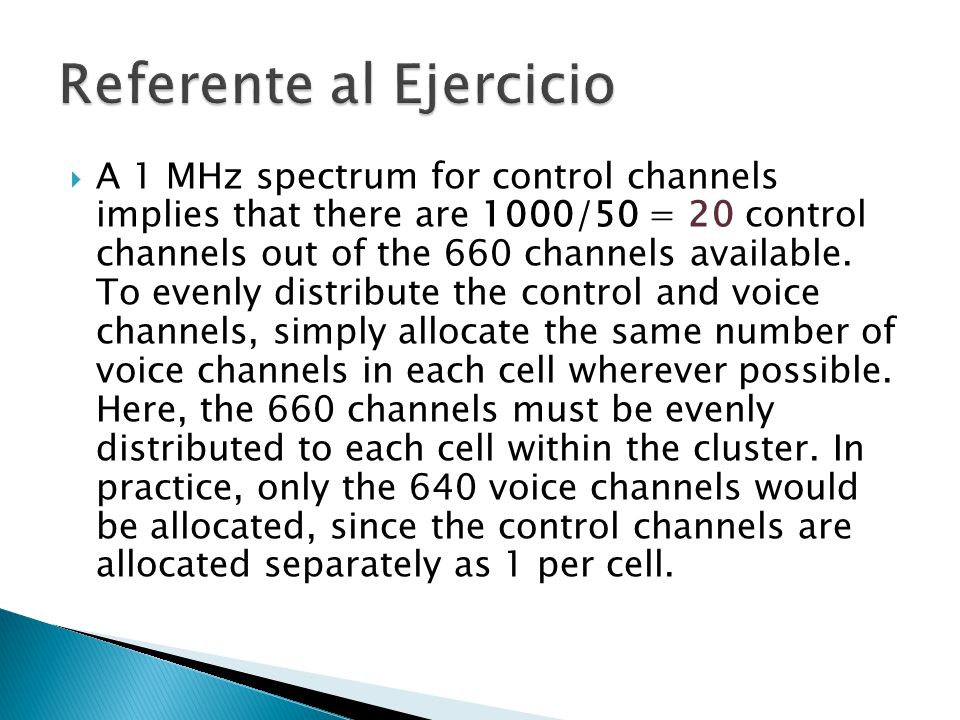

15  A 1 MHz spectrum for control channels implies that there are 1000/50 = 20 control channels out of the 660 channels available. To evenly distribute the control and voice channels, simply allocate the same number of voice channels in each cell wherever possible. Here, the 660 channels must be evenly distributed to each cell within the cluster. In practice, only the 640 voice channels would be allocated, since the control channels are allocated separately as 1 per cell.

16 (a) For N = 4, we can have five control channels and 160 voice channels per cell. In practice, however, each cell only needs a single control channel (the control channels have a greater reuse distance than the voice channels). Thus, one control channel and 160 voice channels would be assigned to each cell.

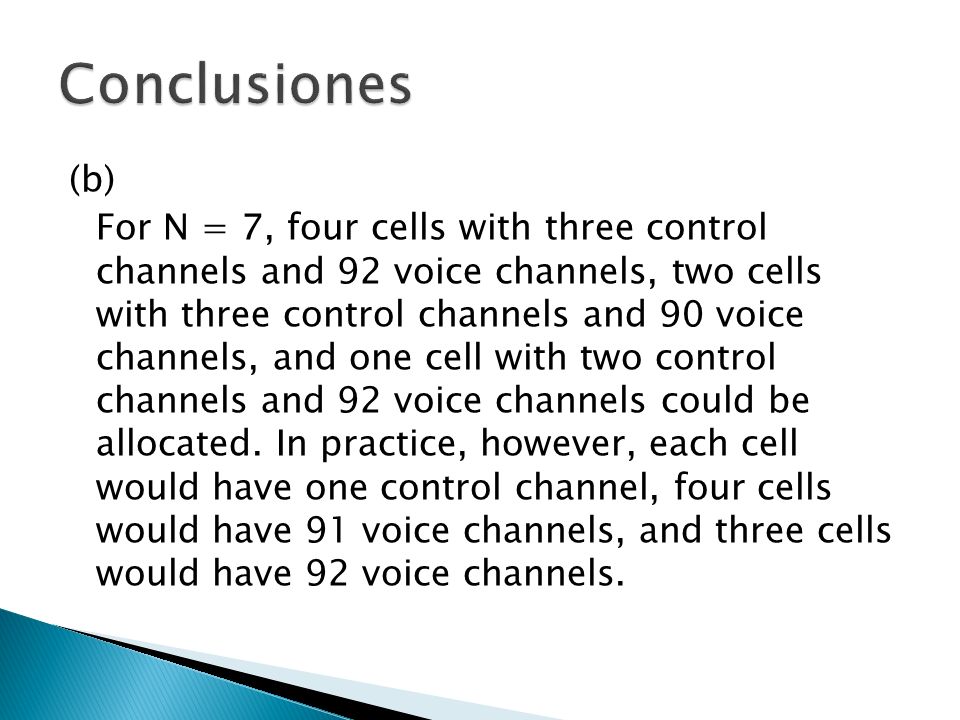

17 (b) For N = 7, four cells with three control channels and 92 voice channels, two cells with three control channels and 90 voice channels, and one cell with two control channels and 92 voice channels could be allocated. In practice, however, each cell would have one control channel, four cells would have 91 voice channels, and three cells would have 92 voice channels.

18 (c) For N = 12, we can have eight cells with two control channels and 53 voice channels, and four cells with one control channel and 54 voice channels each. In an actual system, each cell would have one control channel, eight cells would have 53 voice channels, and four cells would have 54 voice channels.

19 Any question?
