1 “Origen de los Biopotenciales”
Arely Vázquez Ibarra Ana Laura Garza Lerma Ruby Guzmán Dionisio

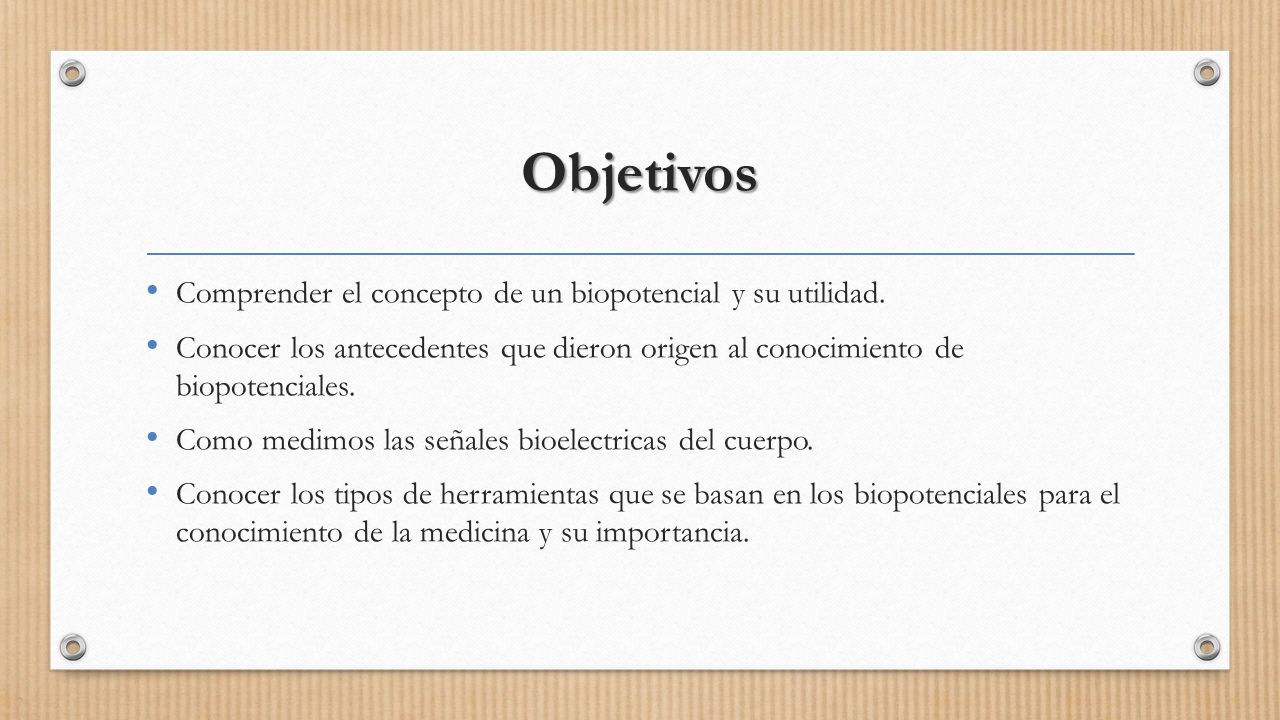

2 Objetivos Comprender el concepto de un biopotencial y su utilidad.
Conocer los antecedentes que dieron origen al conocimiento de biopotenciales. Como medimos las señales bioelectricas del cuerpo. Conocer los tipos de herramientas que se basan en los biopotenciales para el conocimiento de la medicina y su importancia.

3 Origen de los biopotenciales: ¿Qué es un biopotencial
Origen de los biopotenciales: ¿Qué es un biopotencial? Y ¿Para qué nos sirve?

4 Antecedentes

5 ¿Cómo mide un biopotencial las señales de nuestro cuerpo?
Un biopotencial lo genera la diferencia de potencial (voltaje) medida entre el interior y exterior de la célula (a través de la membrana celular). En la naturaleza existe muchos tipos de biopotenciales, estos dependen de las células que los genera y en que organismo se encuentre; en el cuerpo humano se presentan gran variedad de biopotenciales.

6 Potencial de Membrana Es el voltaje que le dan a la membrana las concentraciones de los iones en ambos lados de ella (membrana celular) Produce difusión de iones generando un cambio en las cargas de la célula con respecto a un medio interno.

7 Para entender su mecanismo:
Potencial de reposo Potencial de acción Período refractario absoluto Período refractario relativo

8 Potencial de membrana en reposo
Ión: Partícula con carga eléctrica. Impulso eléctrico: Transporte de información a través de las células por medio de sustancias como el Sodio y el Potasio y su interacción con la membrana. Potencial de reposo: Es el estado en donde no se transmiten impulsos eléctricos en la célula (neurona, célula muscular)

9 Potencial de membrana en acción
Potencial de acción: Cambio originado en el sitio de estimulación y que se propaga por toda la membrana de la célula.

10 Potencial de acción

11 Relativo: Coincide en la fase final del potencial de acción.
Período refractario Tiempo en que es imposible que se desencadene otro potencial de acción simultáneo al primero en desarrollo. Debido a que los canales de Sodio se mantienen en estado inactivo. Absoluto: Coincide en fase de despolarización de la membrana. Relativo: Coincide en la fase final del potencial de acción.

12 Gráfico

13 Medidas cardiovasculares

14 Medidas neuromusculares

15 Electrodos para medir biopotenciales
Para medir los bioelectricos se pueden utilizar una amplia variedad de electrodos, pero la mayoría pueden clasificarse como pertenecientes a estos 3 básicos.

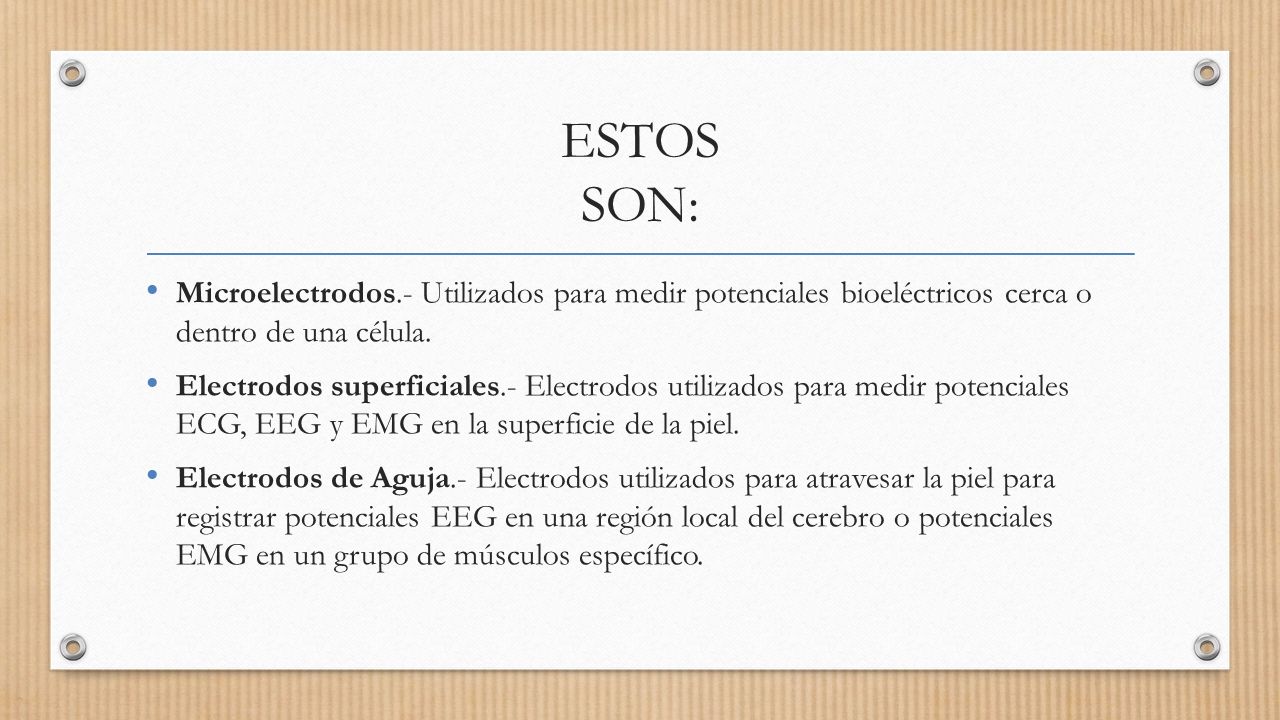

16 ESTOS SON: Microelectrodos.- Utilizados para medir potenciales bioeléctricos cerca o dentro de una célula. Electrodos superficiales.- Electrodos utilizados para medir potenciales ECG, EEG y EMG en la superficie de la piel. Electrodos de Aguja.- Electrodos utilizados para atravesar la piel para registrar potenciales EEG en una región local del cerebro o potenciales EMG en un grupo de músculos específico.

17 MICROELECTRODOS Los microelectrodos son electrodos con puntas suficientemente pequeñas para penetrar en una célula a fin de obtener medidas de su interior. La punta debe ser suficientemente pequeña para permitir la penetración sin dañar la célula.

18 ELECTRODOS SUPERFICIALES
Los electrodos utilizados para obtener potenciales bioeléctricos en la superficie del cuerpo se encuentran en una variedad de tamaños y formas

19   ELECTRODOS DE AGUJA Para reducir la impedancia de la interface y, en consecuencia, los artefactos por movimiento, algunos electroencefalogramas utilizan para las medidas EEG pequeñas agujas

20 Referencias Alvaro, T. (1999). El origen de los biopotenciales . Obtenido de Revista de la Facultad de Medicina, Universidad de Los Andes.: Recabado el 17 de Abril 2015 Enrique, S. (n.d.). Amplificadores de Instrumentación en. Retrieved from Universidad Nacional de la Plata: Recabado el 17 de Abril uence=49 Juan, M. (2013). Sistema de adquisicion de biopotenciales para entornos academicos. Retrieved from Universidad CES: Recabado el 17 de Abril
