1 EJERCICIOS DE APLICACIÓN, 3° PRUEBA PARCIAL.

2 Ejercicios 1. En la figura mostramos una bomba que envía 840 L/min de petróleo crudo (sg=0.85), desde un estanque de almacenamiento subterráneo a la primera etapa de un sistema de procesamiento, (a) Si la pérdida total de energía en el sistema es de 4.2 N-m/N de aceite que fluye, a) calcule la potencia que trasmite la bomba, (b) Si la pérdida de energía en la tuberías de succión es de 1.4N-m/N, calcule la presión en la entrada de la bomba.

3

4 Ejercicios 2. Calcule la potencia que trasmite el aceite al motor de fluido de la figura, si el flujo volumétrico es de 0.25 m3/s. En el sistema de tubería hay una pérdida de energía de1.4 N-m/N. Si el motor tiene una eficiencia de 755. calcule la potencia de salida.

5 Ejercicios 3. En la figura ilustramos el flujo de keroseno a 25 °C (sg=0,82), a razón de 500 L/min, desde el tanque inferior al superior a través de un tubo de cobre de 2 pulg tipo K y una válvula. Si la presión sobre el fluido es de 15.0 psi ¿cuánta energía se pierde en el sistema?

6 Ejercicios 4. Observe la figura. En una planta de procesamiento químico debe llevarse benceno a 50 CC (sg = 0.86) al punto B, con una presión de 550 kPa. Se instala una bomba en el punto A, 21 m por debajo de B, y se conectan los dos puntos por medio de un tubo de plástico de 240 m, con diámetro interior de 50 mm. Si el flujo volumétrico es de 110 L/min. Calcule la presión que se requiere en la salida de la bomba.

7 Ejercicios 5. En la figura se ilustra una bomba que recircula 300 gal/min de aceite lubricante pesado para máquinas herramientas, a 104 °F, con objeto de probar la estabilidad del aceite. La longitud total de la tubería de 4 pulg es de 25.0 pies, y la de la tubería de 3 pulg es de 75.0 pies. Calcule la potencia que la bomba trasmite al aceite. (viscosidad cinemática= 2,15x10-3 , SG=0,89))

8 Ejercicios 6. Calcule la potencia que suministra la bomba de la figura, si sabemos que su eficiencia es 76%. Hay un flujo de 54 m3/h de alcohol metílico a 25°C. La línea de succión es una tubería de acero estándar de 4 pulgadas-cedula 40, y 15 m de largo. La longitud total de la tubería de acero de 2 pulgadas de cedula 40 que constituye la línea de descarga es de 200 m. Suponga que la entrada desde el almacenamiento 1 es a través de una entrada de bordes cuadrados, y que los codos son estándar. La válvula esta abierta por completo y es de tipo globo (ρ = 789 kg/m3, µ = 5,60 X 10-4 Pa-s y e = 4.6 x 10-5 m)

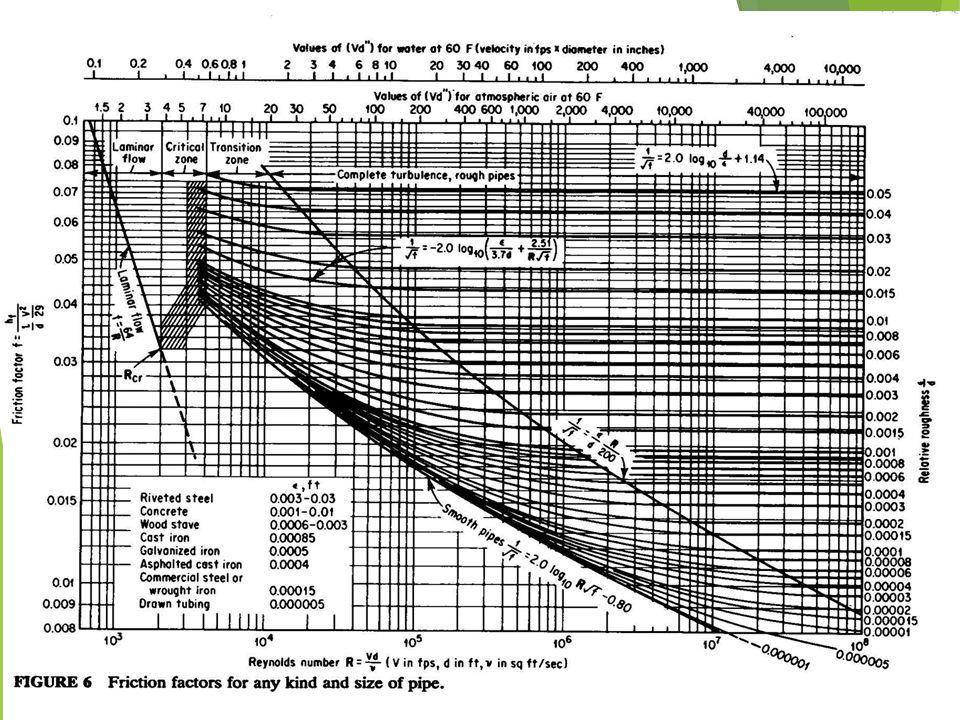

9

10

11

12

13 7. En la figura, de la sección 1, fluyen por una tubería de acero de 2 pulgadas- cédula 40, 100 gal/min de agua a 60 °F. El intercambiador de calor en la rama a tiene un coeficiente de pérdida de K = 7.5, con base en la carga de velocidad en la tubería. Las tres válvulas se encuentran abiertas por completo. La rama b es una línea de desviación que se compone de una tubería de acero de 11/4pulgada-cédula 40. Los codos son estándar. La longitud de la tubería entre los puntos 1 y 2 en la rama b es de 20 pies. Debido al tamaño del intercambiador de calor, la longitud de la tubería de la rama a es muy corta, y es posible ignorar las pérdidas por fricción. Para este arreglo, determine (a) el flujo volumétrico del agua en cada rama y (b) la caída de presión entre los puntos 1 y 2.
